HandyLaser - Laser-taso Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lasertaso
Merkki	Laserliner
Malli	HandyLaser
Laserturvaluokka	2 / < 1 mW
Laserin aallonpituus	650 nm
Käyttöetäisyys	50 m
Kuplan tarkkuus	0,5 mm/m
Virransyöttö	2 AAA-paristoa 1,5V
Mitat (P x K x S)	210 x 59 x 62 mm
Paino	128 g (paristot mukaan lukien)
Työolosuhteet	0–50°C, kosteus enintään 80% RH, ei tiivistyvä
Varastointiolosuhteet	-10–70°C, kosteus enintään 80% RH
Kotelon materiaali	Iskunkestävä lasikuituvahvisteinen muovi
Kiinnitys	Tehokkaat magneetit, jousipuristin, säätöjalat
Kuplat	Pysty ja vaakakuplat
Kytkin	ON/OFF-kytkin LED-laserilmaisimella
Huolto	Puhdista kostealla liinalla, älä käytä liuottimia
Turvallisuus	Laserluokka 2, älä katso säteeseen
Lisävarusteet (mallikohtaiset)	90° säteenjakaja
Takuu	Katso online-ohjeet osoitteesta laserliner.com

Usein kysytyt kysymykset - HandyLaser Laserliner

Kuinka paristot asennetaan?

Avaa paristolokero (4) ja aseta kaksi AAA 1,5V paristoa merkittyjen napaisuuksien mukaisesti. Sulje lokero.

Kuinka laite kytketään päälle?

Käytä ON/OFF-kytkintä (1) laitteen kytkemiseen päälle tai pois päältä. LED-laserilmaisin (10) syttyy, kun laser on aktiivinen.

Mikä on laserin kantama?

Laserin kantama on 50 metriä normaaleissa olosuhteissa.

Kuinka laite kiinnitetään laatoitusta varten?

Käytä jousipuristinkiinnitystä (7) laitteen ripustamiseen laatan reunaan. Lasersäde yhdensuuntainen vaakakuplan kanssa mahdollistaa tarkan suuntauksen.

Mitä tehdä, jos laser ei syty?

Tarkista ensin paristot: niiden varaus voi olla vähissä. Vaihda ne tarvittaessa. Jos ongelma jatkuu, älä käytä laitetta enää ja ota yhteyttä huoltopalveluun.

Kuinka laite puhdistetaan?

Puhdista kaikki osat hieman kostealla liinalla. Älä käytä puhdistusaineita, hankausaineita tai liuottimia.

Voinko käyttää laitetta ulkona?

Kyllä, mutta noudata työolosuhteita: lämpötila 0–50°C, kosteus enintään 80% RH. Vältä suoraa altistumista sateelle tai korkealle kosteudelle.

Mikä on vesivaa'an tarkkuus?

Kuplan tarkkuus on 0,5 mm/m, mikä on ihanteellinen tasoitus- ja suuntaussovelluksiin.

Kuinka 90° säteenjakajaa käytetään?

Jos mallissasi on sellainen, 90° säteenjakaja taivuttaa lasersäteen suorassa kulmassa. Kiinnitä se lasersäteen ulostuloikkunan eteen saadaksesi kohtisuoran viivan.

Mitä tehdä, jos laite ei toimi oikein?

Katso ensin koko online-ohje. Jos ongelma jatkuu, älä yritä korjata laitetta itse. Ota yhteyttä ammattilaiseen tai Laserliner-huoltopalveluun.

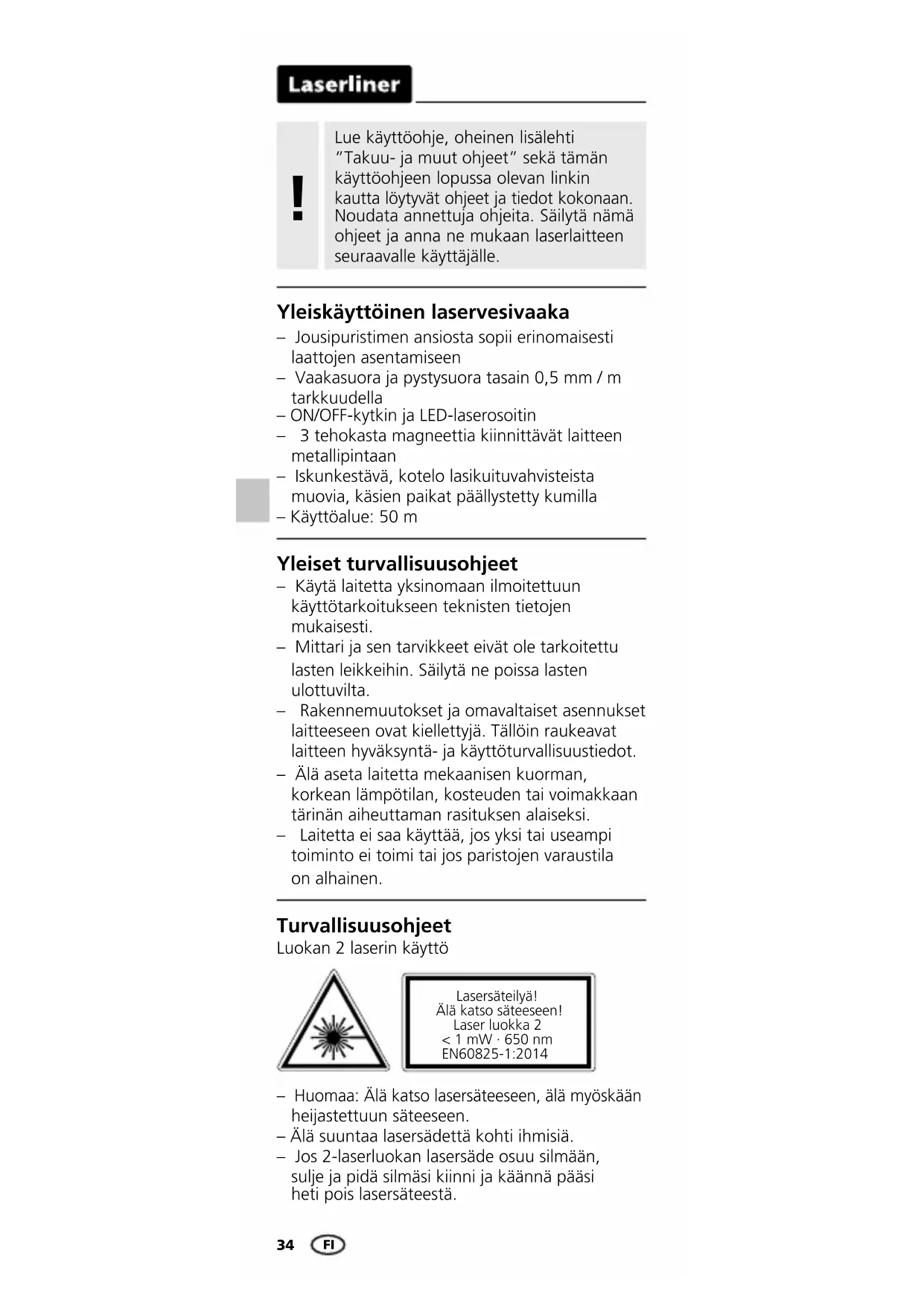

KÄYTTÖOHJE HandyLaser Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Yleiskäyttöinen laservesivaaka

• Jousipuristimen ansiosta sopii erinomaisesti laattojen asentamiseen
• Vaakasuora ja pystysuora tasain 0,5 mm / m tarkkuudella
• ON/OFF-kytkin ja LED-laserosoitin
• 3 tehokasta magneettia kiinnittävät laitteen metallipintaan
• Iskunkestävä, kotelo lasikuituvahvisteista muovia, käsien paikat päällystetty kumilla
• Käyttöalue: 50 m

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.

Turvallisuusohjeet

Luokan 2 laserin käyttö

Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 < 1 mW · 650 nm EN60825-1:2014

• Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
• Älä suuntaa lasersädettä kohti ihmisiä.

• Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.

• Älä käytä laseria silmien korkeudella (1,40 - 1,90 m).

• Peitä heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta.
• Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

Voimakas magneettikenttä aiheuttaa vaaran

Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käyttäviä henkilöitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy).

Noudata maakohtaisia turvallisuusohjeita, jotka oskevat voimakkaiden sähkömagneettisten kenttien ihmisille aiheuttamien vaarojen välttämistä. Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder“ (Sähkömagneettiset kentät).

Häiriöiden välttämiseksi pidä magneetti vähintään 30 cm päässä implantista tai muusta häiriöherkästä laitteesta.

1 Paristojen asettaminen

Avaa paristolokero ja aseta paristot sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

7 Jousipuristin
8 Magneetti (alapinnalla)
9 Lasersäteen ulostuloikkuna
10 LED-laserosoitin

2 ON/OFF

3 Säätöjalkojen pystyttäminen

4 Seinälaattojen asentaminen

Seinälaattojen asentamista varten laite kiinnitetään ensimmäiseen laattaan jousipuristimella. Jousipuristin työnnetään esiin laitteen takasivulla olevan tapin avulla. Vaakalibellin suuntainen laserviiva osoittaa laatan reunan. Siten laatan voi asentaa tarkasti libellin suuntaisesti.

5 90° prisma

(varustuksen mukaan)

90° prismalla laserviivan voi kääntää 90°.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot

Libellien tarkkuus	0,5 mm / m
Laserin käyttöalue	50 m
Laserin aallonpituus	650 nm
Laser luokka	2 / < 1 mW
Virransyöttö	2 x 1,5V AAA
Käyttöympäristö	0 ... 50°C, ilmankosteus maks. 80% rH, ei kondensoituva, asennus-korkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet	-10°C ... 70°C, ilmankosteus maks. 80% rH
Paino	128 g (sis. paristot)
Mitat (L x K x S) 210 x	59 x 62 mm

Tekniset muutokset mahdollisia. 18W32

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=ACQ

CE —

Laserliner
