Tipo di prodotto	Livello laser
Marca	Laserliner
Modello	HandyLaser
Classe laser	2 / < 1 mW
Lunghezza d'onda laser	650 nm
Distanza d'uso	50 m
Precisione delle bolle	0,5 mm/m
Alimentazione	2 batterie AAA 1,5V
Dimensioni (L x A x P)	210 x 59 x 62 mm
Peso	128 g (batterie incluse)
Condizioni di lavoro	0 a 50°C, umidità max 80% rH, non condensante
Condizioni di conservazione	-10 a 70°C, umidità max 80% rH
Materiale della custodia	Plastica rinforzata con fibra di vetro antiurto
Fissaggio	Magneti potenti, pinza a molla, piedini di regolazione
Bolle	Verticale e orizzontale
Interruttore	ON/OFF con indicatore laser LED
Manutenzione	Pulire con un panno umido, non usare solventi
Sicurezza	Laser classe 2, non guardare il fascio
Accessori (secondo modello)	Separatore di fascio 90°
Garanzia	Vedi istruzioni online su laserliner.com

Domande frequenti - HandyLaser Laserliner

Come installare le batterie?

Aprire il vano batterie (4) e inserire due batterie AAA 1,5V rispettando la polarità indicata. Richiudere il vano.

Come accendere l'apparecchio?

Utilizzare l'interruttore ON/OFF (1) per accendere o spegnere l'apparecchio. L'indicatore laser LED (10) si accende quando il laser è attivo.

Qual è la portata del laser?

La portata del laser è di 50 metri in condizioni normali.

Come fissare l'apparecchio per la posa di piastrelle?

Utilizzare il fissaggio a pinza a molla (7) per agganciare l'apparecchio sul bordo della piastrella. Il raggio laser parallelo alla bolla orizzontale consente un allineamento preciso.

Cosa fare se il laser non si accende?

Controllare prima le batterie: il loro livello di carica potrebbe essere basso. Sostituirle se necessario. Se il problema persiste, non utilizzare più l'apparecchio e contattare il servizio post-vendita.

Come pulire l'apparecchio?

Pulire tutti i componenti con un panno leggermente umido. Non utilizzare prodotti per la pulizia, abrasivi o solventi.

Posso usare l'apparecchio all'aperto?

Sì, ma rispettare le condizioni di lavoro: temperatura tra 0 e 50°C, umidità max 80% rH. Evitare l'esposizione diretta alla pioggia o a forte umidità.

Qual è la precisione della livella a bolla?

La precisione delle bolle è di 0,5 mm/m, ideale per lavori di livellamento e allineamento.

Come usare il separatore di fascio 90°?

Se il tuo modello ne è dotato, il separatore di fascio a 90° devia il raggio laser di un angolo retto. Fissarlo davanti alla finestra di uscita laser per ottenere una linea perpendicolare.

Cosa fare in caso di malfunzionamento?

Consultare prima le istruzioni complete online. Se il problema persiste, non tentare di riparare l'apparecchio da soli. Contattare un professionista o il servizio post-vendita Laserliner.

MANUALE UTENTE HandyLaser Laserliner

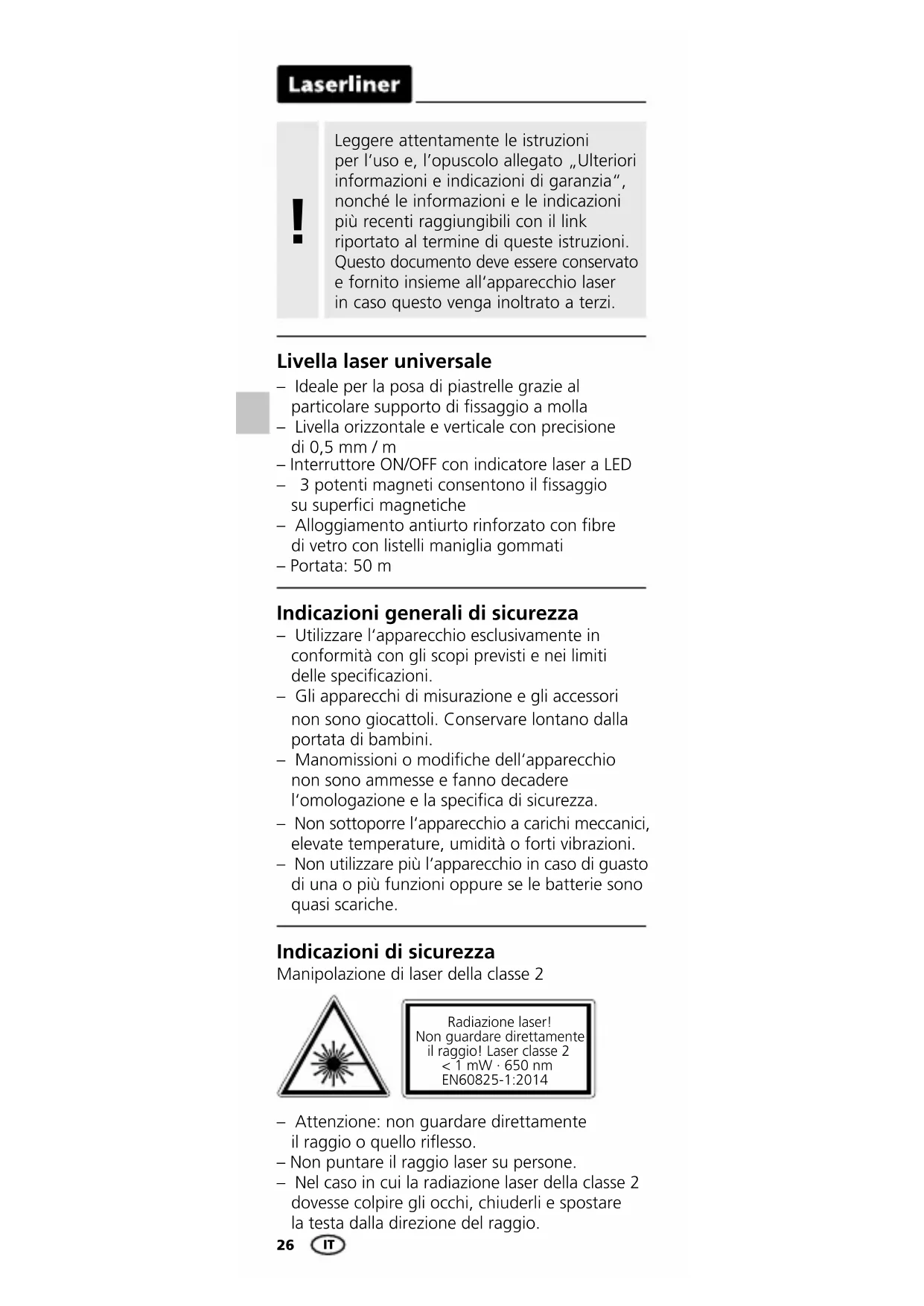

Leggere attentamente le istruzioni per l'uso e, l'opuscolo allegato „Ulteriori informazioni e indicazioni di garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Livella laser universale

• Ideale per la posa di piastrelle grazie al particolare supporto di fissaggio a molla
• Livella orizzontale e verticale con precisione di 0,5 mm / m
• Interruttore ON/OFF con indicatore laser a LED
• 3 potenti magneti consentono il fissaggio su superfici magnetiche
• Alloggiamento antiurto rinforzato con fibre di vetro con listelli maniglia gommati
• Portata: 50 m

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 650 nm EN60825-1:2014

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.

• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.

• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).

• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pace-maker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, meccanica fine, dischi fissi).

A causa dell'influenza di forti campi magnetici su persone, vanno rispettate le rispettive disposizioni e norme nazionali, ad esempio in Germania la norma BGV B11 §14 "Campi elettromagnetici".

Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e apparecchi a rischio.

1 Applicazione delle pile

Aprire il vano batterie e introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

1 Interruttore ON/OFF
2 Livella verticale
3 Livella orizzontale
4 Vano delle pile
5 Regolazione del piedino regolabile

6 Piedino regolabile
7 Supporto di fissaggio a molla
8 Magneti (lato inferiore)
9 Finestra di uscita laser
10 Indicatore laser a LED

2 ON/OFF

3 Inserimento dei di regolazione

4 Posa di piastrelle da parete

Per la posa di piastrelle da parete l'apparecchio viene fissato alla prima piastrella con il supporto di fissaggio a molla che si estrae grazie alle spine sul lato posteriore. Il raggio laser parallelo alla livella orizzontale passa lungo il bordo della piastrella. In questo modo si possono allineare le piastrelle in modo preciso.

5 Divisore raggio a 90°

(a seconda della versione del prodotto)

Con il divisore raggio a 90° il raggio laser può essere deviato ulteriormente di 90°.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici

Precisione della livella	0,5 mm / m
Campo d'impiego del laser	50 m
Lunghezza delle onde laser	650 nm
Classe laser 2 / < 1 mW
Alimentazione	2 pile AAA da 1,5 V
Condizioni di lavoro	0 ... 50°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C ... 70°C, umidità dell'aria max. 80% rH
Peso	128 g (con batterie)
Dimensioni (L x H x P)	210 x 59 x 62 mm

Con riserva di modifiche tecniche. 18W32

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni e indicazioni di sicurezza:

http://laserliner.com/info?an=ACQ
