HandyLaser - Laser niveau Laserliner - Gratis brugsanvisning og manual

Produkttype	Laserniveau
Mærke	Laserliner
Model	HandyLaser
Laserkasse	2 / < 1 mW
Laser bølgelængde	650 nm
Brugsafstand	50 m
Bobbers præcision	0,5 mm/m
Strømforsyning	2 AAA batterier 1,5V
Dimensioner (L x H x P)	210 x 59 x 62 mm
Vægt	128 g (batterier inkluderet)
Arbejdsbetingelser	0 til 50°C, maks. luftfugtighed 80% rH, ikke kondenserende
Opbevaringsbetingelser	-10 til 70°C, maks. luftfugtighed 80% rH
Husmateriale	Stødsikkert glasfiberforstærket plast
Fastgørelse	Stærke magneter, fjederklemme, justeringsfødder
Bobler	Lodret og vandret
Afbryder	TÆND/SLUK med laser LED-indikator
Vedligeholdelse	Rengør med en fugtig klud, ingen opløsningsmidler
Sikkerhed	Laser klasse 2, ikke kig ind i strålen
Tilbehør (afhængig af model)	90° stråleseparator
Garanti	Se online vejledning på laserliner.com

Ofte stillede spørgsmål - HandyLaser Laserliner

Hvordan sætter jeg batterierne i?

Åbn batterirummet (4) og indsæt to AAA 1,5V batterier i overensstemmelse med den angivne polaritet. Luk rummet.

Hvordan tænder jeg enheden?

Brug TÆND/SLUK-afbryderen (1) til at tænde eller slukke enheden. Laser LED-indikatoren (10) lyser, når laseren er aktiv.

Hvad er laserens rækkevidde?

Laserens rækkevidde er 50 meter under normale forhold.

Hvordan fastgør jeg enheden til fliselægning?

Brug fjederklemmen (7) til at hænge enheden på flisekanten. Laserstrålen parallelt med vandret bobbel giver præcis justering.

Hvad gør jeg, hvis laseren ikke tænder?

Kontroller først batterierne: de kan være svage. Udskift dem om nødvendigt. Hvis problemet fortsætter, brug ikke enheden og kontakt kundeservice.

Hvordan rengør jeg enheden?

Rengør alle komponenter med en let fugtig klud. Brug ikke rengøringsmidler, skuremidler eller opløsningsmidler.

Kan jeg bruge enheden udendørs?

Ja, men overhold arbejdsbetingelserne: temperatur mellem 0 og 50°C, maks. luftfugtighed 80% rH. Undgå direkte udsættelse for regn eller høj luftfugtighed.

Hvad er præcisionen af bobbelvaterpasset?

Bobbernes præcision er 0,5 mm/m, hvilket er ideelt til nivellerings- og justeringsarbejde.

Hvordan bruger jeg 90° stråleseparatoren?

Hvis din model er udstyret med det, afbøjer 90° stråleseparatoren laserstrålen i en ret vinkel. Fastgør den foran laserudgangsvinduet for at opnå en vinkelret linje.

Hvad gør jeg ved funktionsfejl?

Se først den komplette online vejledning. Hvis problemet fortsætter, forsøg ikke at reparere enheden selv. Kontakt en professionel eller Laserliner kundeservice.

BRUGSANVISNING HandyLaser Laserliner

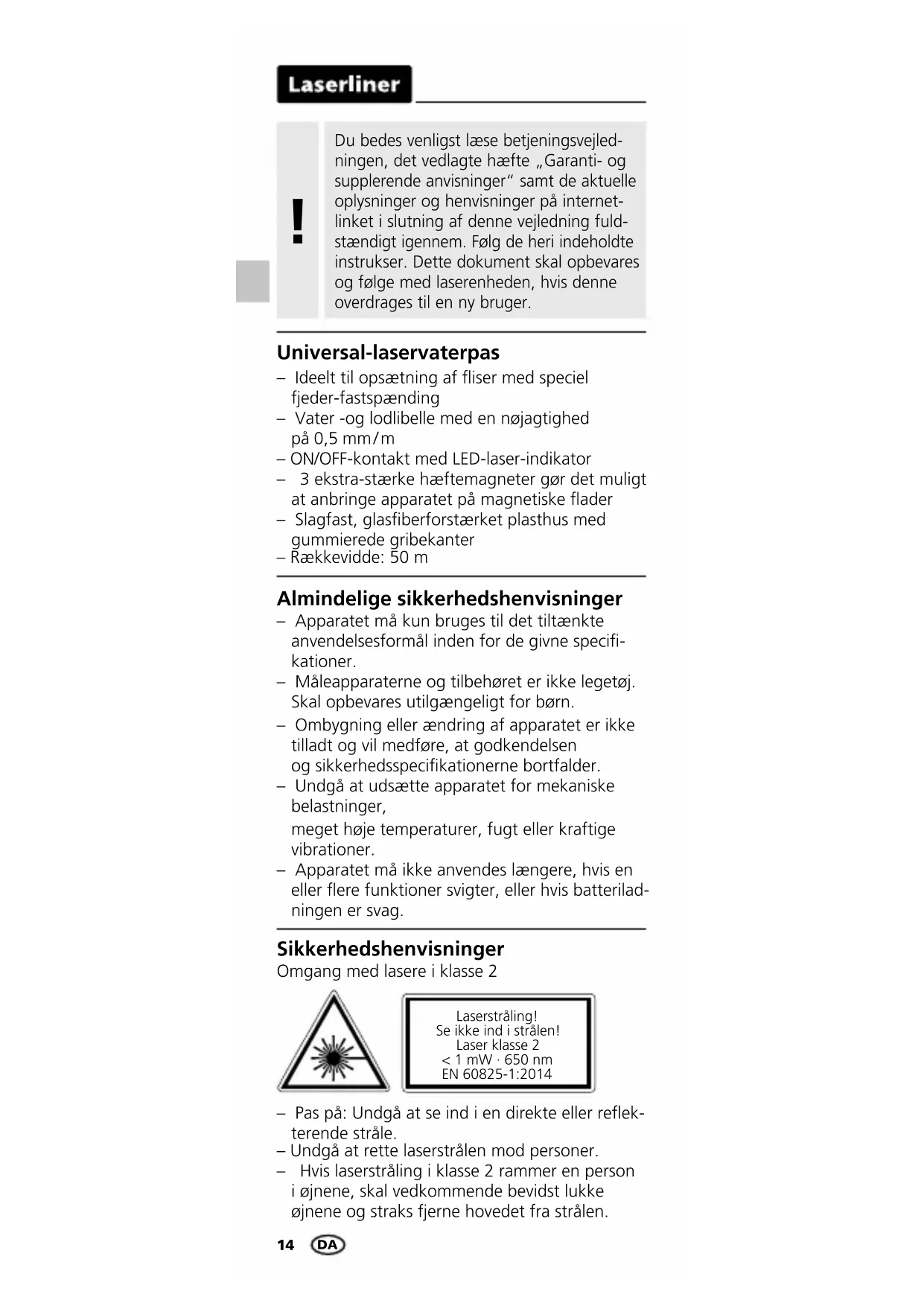

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internetlinket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Universal-laservaterpas

• Ideelt til opsætning af fliser med speciel fjeder-fastspænding
• Vater -og lodlibelle med en nøjagtighed på 0,5 mm/m
• ON/OFF-kontakt med LED-laser-indikator
• 3 ekstra-stærke hæftemagneter gør det muligt at anbringe apparatet på magnetiske flader
• Slagfast, glasfiberforstærket plasthus med gummierede gribekanter
• Rækkevidde: 50 m

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedshenvisninger

Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2014

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
• Undgå at rette laserstrålen mod personer.

• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.

• Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).

• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter”.

For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater.

1 Isætning af batterier

Åbn batterihuset og læg batterierne i.

Vær opmærksom på de angivne poler.

1 Tænd- & slukkontakt
2 Vaterlibelle
3 Lodlibelle
4 Batterihus
5 Indstilling af justeringsfod

6 Justerfod
7 Fjeder-fastspænding
8 Magneter (underside)
9 Laserstråle udgange
10 LED-laser-indikator

2 ON/OFF

3 Justeringsfødder påsættes

4 Opsætning af vægfliser

Til opsætning af vægfliser anbringes apparatet med fjeder-fastspændingen – som kan skydes ud gennem stifterne på bagsiden – på den første flise. Laserstrålen, som er parallel med den horisontale libelle, løber langs flisekanten. På denne måde kan man indjustere flisen nøjagtigt med libellen.

5 90° vinkeloptik

(afhængig af projektudførelse)

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder.

Apparatet skal opbevares på et rent og tørt sted.

Tekniske Data

Vaterpas-nøjagtighed	0,5 mm / m
Anvendelsesområde laser	50 m
Laserbølgelængde	650 nm
Laserklasse	2 / < 1 mW
Strømforsyning	2 x 1,5V AAA
Arbejdsbetingelser	0 ... 50°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevarings-betingelser	-10°C ... 70°C, Luftfugtighed maks. 80% rH
Vægt	128 g (inkl. batterier)
Mål (b x h x l) 210 x 5	9 x 62 mm

Forbehold for tekniske ændringer. 18W32

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=ACQ

CE —

Laserliner
