Typ produktu	Poziomica laserowa
Marka	Laserliner
Model	HandyLaser
Klasa lasera	2 / < 1 mW
Długość fali lasera	650 nm
Zasięg	50 m
Dokładność libelli	0,5 mm/m
Zasilanie	2 baterie AAA 1,5V
Wymiary (Dł x Wys x Gł)	210 x 59 x 62 mm
Waga	128 g (z bateriami)
Warunki pracy	0 do 50°C, wilgotność max 80% rH, bez kondensacji
Warunki przechowywania	-10 do 70°C, wilgotność max 80% rH
Materiał obudowy	Wzmocnione tworzywo sztuczne z włóknem szklanym, odporne na uderzenia
Mocowanie	Silne magnesy, zacisk sprężynowy, nóżki regulacyjne
Libelle	Pionowa i pozioma
Przełącznik	WŁ./WYŁ. ze wskaźnikiem lasera LED
Konserwacja	Czyścić wilgotną szmatką, nie używać rozpuszczalników
Bezpieczeństwo	Laser klasy 2, nie patrzeć w wiązkę
Akcesoria (w zależności od modelu)	Rozdzielacz wiązki 90°
Gwarancja	Patrz instrukcja online na laserliner.com

Często zadawane pytania - HandyLaser Laserliner

Jak zamontować baterie?

Otwórz komorę baterii (4) i włóż dwie baterie AAA 1,5V zgodnie z wskazaną polaryzacją. Zamknij komorę.

Jak włączyć urządzenie?

Użyj przełącznika WŁ./WYŁ. (1), aby włączyć lub wyłączyć urządzenie. Wskaźnik lasera LED (10) świeci się, gdy laser jest aktywny.

Jaki jest zasięg lasera?

Zasięg lasera wynosi 50 metrów w normalnych warunkach.

Jak zamocować urządzenie do układania płytek?

Użyj mocowania z zaciskiem sprężynowym (7), aby zawiesić urządzenie na krawędzi płytki. Promień lasera równoległy do libelli poziomej umożliwia precyzyjne ustawienie.

Co zrobić, jeśli laser się nie włącza?

Najpierw sprawdź baterie: ich poziom naładowania może być niski. W razie potrzeby wymień je. Jeśli problem nadal występuje, nie używaj urządzenia i skontaktuj się z serwisem.

Jak czyścić urządzenie?

Wyczyść wszystkie elementy lekko wilgotną szmatką. Nie używaj środków czyszczących, past ani rozpuszczalników.

Czy mogę używać urządzenia na zewnątrz?

Tak, ale przestrzegaj warunków pracy: temperatura od 0 do 50°C, wilgotność max 80% rH. Unikaj bezpośredniego deszczu lub dużej wilgotności.

Jaka jest dokładność poziomicy libelli?

Dokładność libelli wynosi 0,5 mm/m, co jest idealne do prac niwelacyjnych i wyrównawczych.

Jak używać rozdzielacza wiązki 90°?

Jeśli Twój model jest w niego wyposażony, rozdzielacz wiązki 90° odchyla wiązkę lasera o kąt prosty. Przymocuj go przed okienkiem wyjścia lasera, aby uzyskać linię prostopadłą.

Co zrobić w przypadku awarii?

Najpierw zapoznaj się z pełną instrukcją online. Jeśli problem nadal występuje, nie próbuj naprawiać urządzenia samodzielnie. Skontaktuj się z profesjonalistą lub serwisem Laserliner.

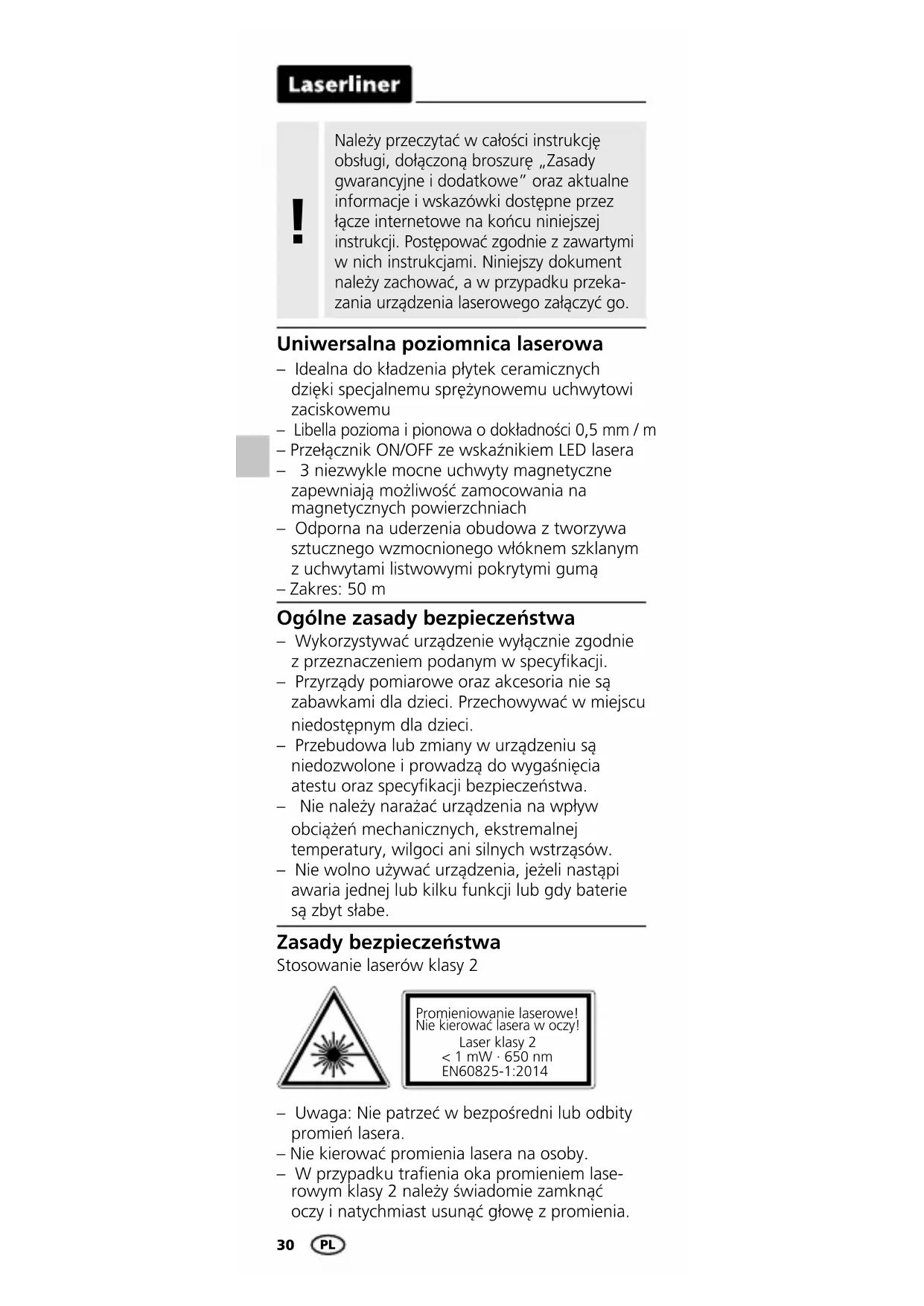

INSTRUKCJA OBSŁUGI HandyLaser Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Uniwersalna poziomnica laserowa

• Idealna do kładzenia płytek ceramicznych dzięki specjalnemu sprężynowemu uchwytowi zaciskowemu
  – Libella pozioma i pionowa o dokładności 0,5 mm / m
  – Przełącznik ON/OFF ze wskaźnikiem LED lasera
• 3 niezwykle mocne uchwyty magnetyczne zapewniają możliwość zamocowania na magnetycznych powierzchniach
• Odporna na uderzenia obudowa z tworzywa sztucznego wzmocnionego włóknem szklanym z uchwytami listwowymi pokrytymi gumą
  – Zakres: 50 m

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
• Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
• Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
• Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
• Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.

Zasady bezpieczeństwa

Stosowanie laserów klasy 2

Promieniowanie laserowe! Nie kierować lasera w oczy!

Laser klasy 2 < 1 mW · 650 nm EN60825-1:2014

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.
– Nie kierować promienia lasera na osoby.
- W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.

• Nie używać lasera na wysokości oczu (1,40 ... 1,90 m).
• Podczas eksploatacji urządzeń laserowych należy przykryć wszelkie powierzchnie dobrze odbijające promienie, błyszczące oraz lustrzane.
• W obszarach publicznych bieg promieni ograniczyć w miarę możliwości za pomocą blokad i parawanów oraz oznaczyć obszar działania lasera za pomocą znaków ostrzegawczych.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą EMC 2014/30/UE.
– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

Zagrożenie spowodowane silnymi polami magnetycznymi

Silne pola magnetyczne mogą mieć szkodliwy wpływ na osoby z aktywnymi implantami (np. rozrusznikami serca) oraz na urządzenia elektromechaniczne (np. karty magnetyczne, zegarki mechaniczne, precyzyjne urządzenia mechaniczne, twarde dyski).

W odniesieniu do wpływu silnych pół magnetycznych na osoby należy przestrzegać odpowiednich przepisów i regulacji krajowych, np. w Niemczech regulacji BGV B11 §14 „Pola elektromagnetyczne”.

Aby uniknąć zakłóceń, należy zawsze trzymać magnesy w odległości co najmniej 30 cm od zagrożonych implantów i urządzeń.

1 Zakładanie baterii

Otworzyć komorę baterii i włożyć baterie zgodnie z symbolami instalacyjnymi. Zwrócić przy tymuwagę na prawidłową biegunowość.

1 Przełącznik WŁ./WYŁ.
2 Libelka pionowa
3 Libelka pozioma
4 Komora baterii
5 Pokrętło do ustawiania

6 Nóżka do ustawiania
7 Sprężynowy uchwyt zaciskowy
8 Magnesy (spód)
9 Okienko promieni lasera
10 Wskaźnik LED lasera

2 ON/OFF

B Zakładanie stopek regulacyjnych

4 Kładzenie płytek ściennych

Przy kładzeniu płytek ściennych urządzenie zakłada się na pierwszą płytkę przy pomocy sprężynowego uchwytu zaciskowego, który wysuwa się za pomocą tylnych kołków. Promień laserowy przechodzący równolegle do libelki poziomej przebiega wzdłuż krawędzi płytki. W ten sposób płytkę można precyzyjnie ustawić za pomocą libelki.

5 Rozdzielacz wiązki 90°

(zależnie od wersji produktu)

Rozdzielacz wiązki 90° pozwala na dodatkową zmianę kierunku promienia laserowego o 90°.

Wskazówki dotyczące konserwacji i pielegnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Dane Techniczne

Dokładność libelek	0,5 mm / m
Zastosowanie lasera	50 m
Długość fali lasera	650 nm
Klasa lasera	2 / < 1 mW
Zasilanie	2 x 1,5V AAA
Warunki pracy	0 ... 50°C, wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania	-10°C ... 70°C, wilgotność powietrza maks. 80% wilgotności względnej
Masa	128 g (z bateriami)
Wymiary (szer. x wys. x gł.)	210 x 59 x 62 mm

Zmiany zastrzeżone. 18W32

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=ACQ
