GEBRUIKSAANWIJZING MHT2000E EGO

Restrisico! Personen met elektronische apparaten, zoals pacemakers, moeten eerst hun art(sen) raadplegen voordat ze dit product mogen gebruiken. De werking van een elektrisch apparaat in de nabijheid van een pacemaker kan een storing of defect aan de pacemaker veroorzaken. WAARSCHUWING: Om een continue veiligheid en betrouwbaarheid te waarborgen, dienen alle reparaties en vervangingen van onderdelen uitgevoerd te worden door een vakbekwame reparateur. VEILIGHEIDSSYMBOLEN Het doel van de veiligheidssymbolen is om u te wijzen op mogelijke gevaren. Besteed daarom voldoende aandacht hieraan en begrijp de veiligheidssymbolen en bijbehorende uitleg. De symboolwaarschuwingen op zich elimineren geen enkel gevaar. De gegeven instructies en waarschuwingen gelden niet als vervanging voor gepaste voorzorgsmaatregelen tegen ongevallen. WAARSCHUWING: Lees en begrijp alle veiligheidsinstructies die in deze gebruikershandleiding zijn vermeld, waaronder alle veiligheidssymbolen zoals “GEVAAR”, “WAARSCHUWING”, en “OPGELET” voordat u dit apparaat in gebruik neemt. Het negeren van onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

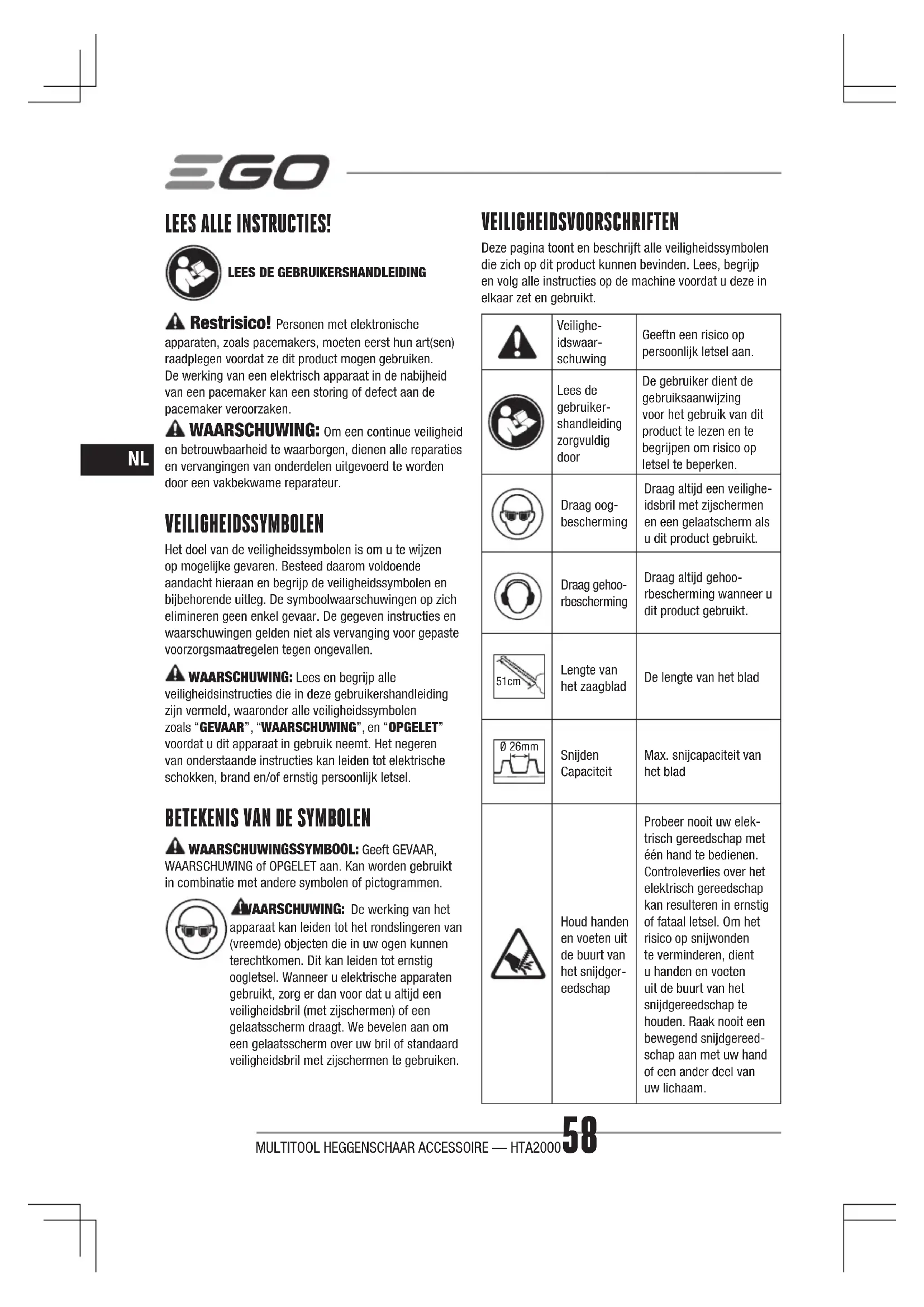

BETEKENIS VAN DE SYMBOLEN

WAARSCHUWINGSSYMBOOL: Geeft GEVAAR, WAARSCHUWING of OPGELET aan. Kan worden gebruikt in combinatie met andere symbolen of pictogrammen. WAARSCHUWING: De werking van het apparaat kan leiden tot het rondslingeren van (vreemde) objecten die in uw ogen kunnen terechtkomen. Dit kan leiden tot ernstig oogletsel. Wanneer u elektrische apparaten gebruikt, zorg er dan voor dat u altijd een veiligheidsbril (met zijschermen) of een gelaatsscherm draagt. We bevelen aan om een gelaatsscherm over uw bril of standaard veiligheidsbril met zijschermen te gebruiken. VEILIGHEIDSVOORSCHRIFTEN Deze pagina toont en beschrijft alle veiligheidssymbolen die zich op dit product kunnen bevinden. Lees, begrijp en volg alle instructies op de machine voordat u deze in elkaar zet en gebruikt.Veilighe-idswaar-schuwingGeeftn een risico op persoonlijk letsel aan.Lees de gebruiker-shandleiding zorgvuldig door De gebruiker dient de gebruiksaanwijzing voor het gebruik van dit product te lezen en te begrijpen om risico op letsel te beperken.Draag oog-beschermingDraag altijd een veilighe-idsbril met zijschermen en een gelaatscherm als u dit product gebruikt.Draag gehoo-rbeschermingDraag altijd gehoo-rbescherming wanneer u dit product gebruikt. 51cm Lengte van het zaagbladDe lengte van het bladØ 26mmSnijden CapaciteitMax. snijcapaciteit van het bladHoud handen en voeten uit de buurt van het snijdger-eedschapProbeer nooit uw elek-trisch gereedschap met één hand te bedienen. Controleverlies over het elektrisch gereedschap kan resulteren in ernstig of fataal letsel. Om het risico op snijwonden te verminderen, dient u handen en voeten uit de buurt van het snijdgereedschap te houden. Raak nooit een bewegend snijdgereed-schap aan met uw hand of een ander deel van uw lichaam.MULTITOOL HEGGENSCHAAR ACCESSOIRE — HTA2000 59

15m Houd om-standers uit de buurtZorg dat andere personen en huisdieren zich op minstens 15m van de stokheggenschaar bevin-den wanneer in gebruik.Niet aan regen bloot-stellenGebruik het apparaat niet in de regen en laat het tevens niet buiten achter als het regent.

Dit product is in over-eenstemming met de EG-richtlijnen.

WEEE Gooi elektrisch afval niet via het huishoudelijk afval weg. Breng het naar een geautoriseerd recyclingbedrijf.

GeluidniveauGewaarborgd geluids-vermogensniveau. Geluid-semissie voor de omgev-ing in overeenstemming met de richtlijnen van de Europese Unie.V Volt Spanningmm Millimeter Lengte of afmetingcm Centimeter Lengte of afmetingin. Inch Lengte of afmetingkg Kilogram GewichtBELANGRIJKE VEILIGHEIDSINSTRUCTIES WAARSCHUWING! Tijdens het gebruik van elektrisch tuingereedschap, moeten de volgende standaard veiligheidsmaatregelen worden genomen om het risico op brand, elektrische schokken en persoonlijk letsel te vermijden: LEES GRONDIG VOOR GEBRUIKBEWAAR VOOR LATERE RAADPLEGING GEVAAR! Niet naast elektrische stroomkabels gebruiken. De eenheid is niet ontworpen om bescherming te bieden tegen een elektrische schok voor het geval dat u in contact komt met bovenaardse elektriciteitskabels. Raadpleeg de lokale wetgeving voor een veilige afstand van bovenaardse elektriciteitskabels om ervoor te zorgen dat uw gebruikspositie veilig alvorens het apparaat in gebruik te nemen.VEILIGHEIDSWAARSCHUWINGEN VOOR HEGGENSCHAREN GEVAAR! Houd de handen uit de buurt van het zaagblad. Contact met het zaagblad resulteert in ernstig persoonlijk letsel. ◾ Houd alle lichaamsdelen uit de buurt van het zaagblad. Verwijder geen snoeimateriaal of houd het te snoeien materiaal niet vast wanneer de zaagbladen in beweging zijn. Zorg dat het apparaat is uitgeschakeld wanneer u vastgelopen materiaal verwijdert. Een moment van onoplettendheid tijdens de werking van de heggenschaar kan leiden tot ernstig persoonlijk letsel. ◾ Bij machines met een gedenieerde transportpositie (zaablad vlak geklapt tegen de schacht van de heggenschaar): Start de machine nooit in de transportpositie, aangezien de zaagbladen niet zijn ingehaakt in deze positie en u daarom niet visueel kunt controleren, of ze stil staan als u start met het aanpassen van het zaagblad in de gewenste snijpositie (waar de zaagbladen wel zijn ingehaakt). ◾ Draag de heggenschaar bij het handvat met een niet werkend zaagblad. Plaats altijd het zaagbladhoes wanneer u de heggenschaar transporteert of opbergt. Een juiste hantering van de heggenschaar beperkt de kans op persoonlijk letsel dat door de zaagbladen wordt veroorzaakt. ◾ Neem de blootgestelde zaagbladen of -randen niet vast wanneer u de heggenschaar opneemt of vasthoudt. ◾ Houd het elektrisch gereedschap alleen bij de geïsoleerde handgrepen vast, het zaagblad kan in aanraking komen met verborgen bedrading. Zaagbladen die met een draad onder stroom in aanraking komen kunnen de blootgestelde metalen onderdelen van het handgereedschap onder stroom plaatsen en de gebruiker een elektrische schok geven.MULTITOOL HEGGENSCHAAR ACCESSOIRE — HTA200060

◾ Houd het snoer uit de buurt van het snijoppervlak. Tijdens de werking kan het snoer verborgen zijn in de heesters en kan deze toevallig worden doorgesneden. ◾ Controleer de haag op vreemde voorwerpen voor gebruik, zoals draadafrastering. ◾ Om het risico van controleverlies te reduceren, dient u er absoluut zeker van te zijn, dat u en andere obstructies en voorwerpen het zaagblad niet blokkeren, waaronder de grond, omdat als het gereedschap start, de motorsnelheid snel genoeg zal zijn om het zaagblad van het gereedschap te pakken en te bewegen. ◾ Sta andere personen niet toe, zich in het algemene werkgebied te bevinden. Zorg dat andere personen en huisdieren zich op minstens 15m van de stokheggenschaar bevinden wanneer in gebruik. ◾ Kinderen mogen de heggenschaar nooit gebruiken. ◾ Gebruik de heggenschaar met beide handen. Het gereedschap met één hand gebruiken kan tot controleverlies leiden en ernstig persoonlijk letsel veroorzaken. ◾ Reik niet te ver. Zorg er altijd voor dat u stevig en stabiel staat. In gladde omgevingen (natte grond, sneeuw) en in moeilijk, dicht begroeid terrein dienen speciale voorzorgsmaatregelen te worden getroffen. Pas op voor verborgen obstakels zoals boomstronken, wortels en kuilen en ga gevallen takken, struikgewas en snijafval uit de weg. Wees bijzonder voorzichtig als u op hellingen of oneffen ondergrond werkt. ◾ Gebruik het gereedschap niet op een ladder, dak, boom of ander onstabiele steun. Een stabiele houding op een stevig oppervlak zorgt voor een betere controle over de heggenschaar tijdens onvoorziene situaties. ◾ Houd het zaagblad altijd in de gaten - snijd geen heg, waar u het zaagblad niet meer kunt zien. Als u het bovenste gedeelte van een hogere heg snoeit, dient u regelmatig beide zijden van de heg te controleren op omstanders, dieren en obstakels. ◾ Controleer op beschadigde onderdelen voordat u de heggenschaar gebruikt. Controleer op de uitlijning van de bewegende onderdelen, de verbinding van de bewegende onderdelen, breuk van onderdelen of andere condities die de werking kunnen beïnvloeden. ◾ Controleer regelmatig of het zaagblad en de motormontagebouten stevig zijn vastgedraaid. Inspecteer het zaagblad tevens regelmatig op schade (bijv. gebogen, gebarsten of versleten). Vervang het zaagblad alleen door een zaagblad van EGO

◾ Vervang het zaagblad als het gebogen of gebarsten is. Een onevenwichtig zaagblad kan trilling veroorzaken wat tot schade aan de motoraandrijfeenheid of persoonlijke letsel kan leiden. ◾ Als het gereedschap abnormaal trilt, stop de motor en zoek onmiddellijk naar de oorzaak. Trilling wijst vaak op een storing. ◾ Gebruik de heggenschaar alleen voor het snijden van stammen minder dan 26mm dik. ◾ Gebruik het gereedschap alleen bij daglicht of voldoende kunstmatig licht. ◾ Gebruik de heggenschaar niet als het regent. AANVULLENDE WAARSCHUWINGEN ◾ Laad het accupack niet op als het regent of in een natte omgeving. ◾ Gebruik alleen met EGO’s accupacks en opladers. BATTERIJ LADER BA1120E, BA2240E, BA2800, BA3360, BA4200 CH2100E CH5500E ◾ Haal het accupack uit het apparaat alvorens het apparaat af te danken. ◾ Gooi het accupack op een veilige manier weg. ◾ Gooi het accupack niet in vuur. De cellen kunnen ontploffen. Raadpleeg de lokale wetgeving voor eventuele speciale verwijderingsvoorschriften. ◾ Open of beschadig de batterij niet. Vrijgekomen elektrolyt is corrosief en kan schade aan de ogen en huid veroorzaken. Het kan giftig zijn wanneer het wordt ingeslikt. OPGELET! Het elektrolyt is een verdund zwavelzuur dat schadelijk is voor huid en ogen. Het is elektrisch geleidend en corrosief. ◾ Wees voorzichtig wanneer u accupacks gebruikt. Sluit het accupack nooit kort met geleidende materialen zoals ringen, armbanden of sleutels. Het accupack of de geleider kan oververhitten en brandwonden veroorzaken. ◾ Accugereedschap hoeft niet aan een stopcontact worden aangesloten en kan dus altijd onmiddellijk gebruikt worden. Let voor mogelijke gevaren, zelfs wanneer het gereedschap niet in werking is. Let op wanneer u onderhoud op het gereedschap uitvoert. ◾ Verwijder de accu voor onderhoud, reiniging of verwijdering van vastzittend materiaal uit het gereedschap.MULTITOOL HEGGENSCHAAR ACCESSOIRE — HTA2000 61

◾ Reserveonderdelen - Bij reparatie mag u uitsluitend identieke EGO vervangende onderdelen gebruiken. Het gebruik van andere accessoires of opzetstukken kunnen het risico op letsel verhogen. ◾ Laat uw elektrisch gereedschap repareren door een gekwaliceerde reparateur en alleen met identieke reserve-onderdelen. Dit waarborgt de veiligheid van het elektrisch gereedschap. ◾ Reinig het gereedschap niet met een slang. Zorg dat de motor of elektrische componenten niet met water in aanraking komen. ◾ Bewaar het gereedschap op een droge en hoge plek of opgesloten buiten het bereik van kinderen. ◾ Als er zich situaties voordoen die niet in deze handleiding zijn behandeld, gebruik uw gezond verstand. Neem contact op met het EGO servicecentrum voor bijstand. ◾ Bewaar deze handleiding. Raadpleeg de gebruikershandleiding indien nodig en gebruik deze om andere personen die dit apparaat zullen gebruiken te onderrichten. Al u dit gereedschap aan iemand anders geeft, doe dan tevens deze gebruiksaanwijzing erbij om verkeerd gebruik en mogelijk letsel te voorkomen.

BEWAAR DEZE GEBRUIKSAANWIJZING

OPMERKING: KIJK IN DE GEBRUIKSAANWIJZING VAN

DE MOTORKOP VOOR AANVULLENDE SPECIFIEKE

VEILIGHEIDSINSTRUCTIES. SPECIFICATIES Lengte van het zaagblad 51 cmSnijvermogen 26 mmGewicht (zonder accupack) 2,28 kgGemeten geluidsvermogensniveau L

92,3 dB(A) K=2,72 dB(A)Geluidsdrukniveau aan het oor van de bediener L 80,4 dB(A) K=3 dB(A)Gewaarborgd geluidsvermogensniv-eau L (volgens 2000/14/EG)95 dB(A)Vibratie a Voorste handvat2,8 m/s

◾ De bovengenoemde parameters werden getest en gemeten met de motorkop PH1400E. ◾ De opgegeven totale vibratiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het apparaat met een ander apparaat te vergelijken; ◾ De opgegeven totale vibratiewaarde kan tevens worden gebruikt in een voorafgaande beoordeling op blootstelling. MEDEDELING: De vibratie-afgifte tijdens het werkelijk gebruik van het elektrisch gereedschap kan verschillen van de opgegeven totale waarde; Om de bediener te beschermen dient de gebruiker tijdens het gebruik handschoenen en gehoorbescherming te dragen.

INHOUD VAN DE VERPAKKING

OMSCHRIJVING VAN DE ONDERDELEN AANTALStokheggenschaar toebehoor 1Sleutel 1Zaagblad hoes 1Gebruikershandleiding 1 BESCHRIJVING KEN UW STOKHEGGENSCHAAR TOEBEHOOR (afb. A) 1. Zaagblad2. Tandwiel3. Schakelaar4. Stokheggenschaar schaft 5. Zachte hoesbekleding6. Einddop7. Instelhendel8. Tandwielkast9. Sleutel10. Zaagblad hoes11. Neusbescherming (optioneel, WORDT APART VERKOCHT) MONTAGE WAARSCHUWING: Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product niet totdat alle onderdelen vervangen of aanwezig zijn. Dit product gebruiken met beschadigde of ontbrekende onderdelen kan ernstig persoonlijk letsel veroorzaken. WAARSCHUWING: Probeer niet om dit product aan te passen of accessoires te maken die niet voor gebruik met deze zaag met paal zijn aanbevolen. Een dergelijke aanpassing of wijziging is misbruik en kan leiden tot gevaar en een ernstig persoonlijk letsel.MULTITOOL HEGGENSCHAAR ACCESSOIRE — HTA200062

WAARSCHUWING: Bevestig of pas het toebehoor nooit aan terwijl de basis machine loopt of de accu is geïnstalleerd. Het niet stoppen van de draaiende motor of het niet verwijderen van de accu kan ernstig persoonlijk letsel veroorzaken.

HET ZAAGBLAD AANPASSEN

Als de stokheggenschaar uit de verpakking wordt gehaald, is hij opgevouwen in de opslagpositie waarbij het zaagblad tegen de schacht ligt (afb. B). Het is aan te beve-len het zaagblad in een geschikte werkpositie te brengen alvorens de basis machine aan te sluiten.Er staan 12 mogelijke werkposities ter beschikking. De hoek van het zaagblad kan in 4 stappen naar boven worden ingesteld van 0° (recht) tot 45°, en in 7 stappen naar beneden van 0° tot 90° (rechte hoek naar beneden) (afb. C) Druk de schakelaar op de instelhendel en draai in de tussentijd de instelhendel om het zaagblad in de gewenste zaagpositie te brengen (afb. D). Zodra de gewenste positie werd bereikt, laat u de schakelaar los. Een hoorbare klik geeft aan dat de vergrendelingspin vast zit in het tandwiel, precies op zijn plek (afb. D). Afb. D beschrijving van de onderdelen zie beneden: D-1 tandwielD-2 grendelpen WAARSCHUWING: Om het risico op letsel te reduceren, dient u de instelling alleen uit te voeren, als het zaagblad stil staat. Raak de bladen nooit aan, terwijl u instellingen uitvoert. WAARSCHUWING: Om het risico op letsel te reduceren dient u het gereedschap altijd te stoppen en de bladbescherming aan te brengen alvorens het zaagblad in de opslagpositie te brengen of uit de opslagpositie in de normale positie te brengen.

MACHINE Dit stokheggenschaar toebehoor is ontworpen voor het gebruik met de EGO 56V LITHIUM-ION accu basis machine PH1400E. Behalve voor het zagen van de toppen is er ook een positie voor het zagen van de zijkanten op de stokheg-genschaar voor het aansluiten op de basis machine (afb. E). Voor gedetailleerde werktechnieken kunt u kijken in de alinea “WERKTECHNIEKEN” in deze gebruiksaanwijzing. Afb. E beschrijving van de onderdelen zie beneden: E-1 Bovenste zaagpositieE-2 Zaagpositie voor de zijkantenZie de alinea “ EEN TOEBEHOOR INSTALLEREN OP DE BASIS MACHINE “ in de gebruiksaanwijzing van de basis machine PH1400E voor het aansluiten van de stokheg-genschaar op de basis machine.Zie de alinea

“ EEN TOEBEHOOR VERWIJDEREN VAN

DE BASIS MACHINE “ in de gebruiksaanwijzing van de basis machine PH1400E voor het verwijderen van de stokheggenschaar van de basis machine. MONTEREN VAN DE NEUSBESCHERMER (optioneel) 1. Gebruik een 3 mm binnenzeskantsleutel om de korte bout, de sluitring, het lager en de moer aan het einde van het zaagblad te verwijderen (afb. F). Bewaar de sluitring, het lager en de moer voor het hernieuwde monteren. Afb. F beschrijving van de onderdelen zie beneden:F-1 Moer F-3 SluitringF-2 Lager F-4 Korte bout2. Breng de neusbeschermer in één lijn met de uitstulping van het zaagblad en bevestig het in deze positie. Bevestig hem met de nieuwe lange bout en de sluitring, het lager en de moer (afb. G). Afb. G beschrijving van de onderdelen zie beneden:G-1 Moer G-4 LagerG-2 Neusbeschermer G-5 SluitringG-3 Moer G-6 Lange bout BEDIENING GEVAAR: Snijd nooit in de buurt van stroomkabels, elektriciteitskabels of andere elektrische bronnen. Als de zaagbladen vast zitten in een elektrische kabel, RAAK DAN NIET HET ZAAGBLAD OF DE ALUMINIUM STOK AAN! DEZE KUNNEN ELEKTRISCH GLEIDEND WORDEN EN ZEER GEVAARLIJK ZIJN. Blijf de stokheggenschaar bij het geïsoleerd achterste handvat vasthouden of leg het neer en uit uw buurt op een veilige manier. Ontkoppel de stroomtoevoer naar de beschadigde leiding of kabel voordat u probeert om het zaagblad van de leiding of kabel los te maken. Contact met het zaagblad, de ketting, andere geleidende onderdelen van de stokheggenschaar of onder stroom staande elektriciteitskabels kunnen elektrocutie met de dood of ernstig letsel tot gevolg hebben. WAARSCHUWING: Vertrouwdheid kan leiden tot onvoorzichtigheid. Opgelet, één seconde van onvoorzichtigheid kan ernstig letsel teweegbrengen.MULTITOOL HEGGENSCHAAR ACCESSOIRE — HTA2000 63

WAARSCHUWING: Draag altijd een veiligheidsbril met zijschermen. Het niet dragen van deze beschermingsuitrusting kan ertoe leiden dat voorwerpen in uw ogen terechtkomen of kan een ander ernstig letsel veroorzaken. Voor elk gebruik, controleer het volledig product op beschadigde, ontbrekende of losse onderdelen zoals schroeven, moeren, bouten, etc. Maak alle bevestigingen en doppen stevig vast en gebruik dit product pas opnieuw eenmaal alle ontbrekende of beschadigde onderdelen zijn geplaatst. WAARSCHUWING: Om ernstig persoonlijk letsel te voorkomen, haal het accupack uit het gereedschap voor onderhoud, reiniging, het wijzigen van accessoires of het verwijderen van materiaal. Maak het gereedschap na elk gebruik schoon. Kijk in het hoofdstuk Onderhoud voor de reinigingsin- structies. APPLICATIES U mag dit product gebruiken voor het trimmen van heggen, struikgewassen, bosjes en soortgelijke met een takdiameter van minder dan Ø26 mm. OPMERKING: Het gereedschap mag alleen voor het voorheen genoemde doeleinde worden gebruikt. Ieder ander gebruik is in dit geval misbruik.

WAARSCHUWING: Draag gepaste kleding om het risico op letsel tijdens gebruik van dit gereedschap te beperken. Draag geen los hangende kleding of juwelen. Draag oog- en oorbescherming. Draag een stevige lange broek, laarzen en handschoenen. Draag geen korte broek of sandalen of ga niet blootsvoets. VOORBEREIDING VOOR HET SNIJDEN:

1. Pas het zaagblad aan in de gewenste werkpositie.

2. Verwijder de bladbescherming van het zaagblad.

3. Voor een veiliger en beter gebruik draagt u

de schouderriem over uw schouder. Pas de schouderriem aan zodat u een comfortabele werkpositie bereikt. Volg de instructies in de alinea “MONTEREN VAN DE SCHOUDERRIEM” in de gebruiksaanwijzing van de PH1400E voor het bevestigen van de schouderriem aan de basis machine. WAARSCHUWING: De schouderriem heeft ook een snelontspanningsmechanisme voor gevaarlijke situaties. Als er sprake is van een noodgeval, haalt u hem direct van de schouder, ongeacht hoe de riem zit. WERKTECHNIEKEN ◾ Horizontaal snijden (met het zaagblad in een hoek): Zaag dichtbij de bodem vanuit een staande positie, bijv. lage struikgewassen. Beweeg het zaagblad omhoog en omlaag terwijl u langs de heg beweegt - gebruik beide zijden van de zaagbladen en laat het zaagblad niet op de grond rusten (afb. H). ◾ Horizontaal snijden (met een recht zaagblad): Houd het zaagblad in een hoek van 0° tot 10° terwijl u de stokheggenschaar horizontaal beweegt. Beweeg het zaagblad in een boog richting de buitenkanten van de heg zodat het afval op de bodem valt (afb. I J & K). Aanbeveling: Snij alleen heggen die niet meer dan borsthoogte zijn in deze werkpositie. ◾ Verticaal snijden (met het zaagblad in een hoek): Zaag zonder direct naast de heg te staan, als er bijv. een bloemperkje tussen de heg en de bediener is. In deze zaagpositie dient u voor een betere controle over de stokheggenschaar, de heggenschaar zijdelings aan de basis machine te bevestigen (zie afb. E). Beweeg het zaagblad op en neer in een boog als u langs de heg beweegt - gebruik beide zijden van het zaagblad (afb. L). ◾ Verticaal snijden (met een recht zaagblad):Extra lange reikwijdte zonder gebruik te maken van hulpmiddelen. Beweeg het zaagblad op en neer in een boog als u langs de heg beweegt - gebruik beide zijden van het zaagblad (afb. M). ◾ Boven het hoofd snijden (met het zaagblad in een hoek) Houd de heggenschaar verticaal en beweeg hem in een boog om maximaal gebruik te kunnen maken van zijn reikwijdte (afb. N). Voor extreem hoge heggen kunt u de de verlengpaal gebruiken al hulp bij het snijden. WAARSCHUWING: Iedere werkpositie boven het hoofd is vermoeiend. Om het risico op ongelukken te minimaliseren, dient u slechts kortstondig in dergelijke posities te werken. Stel de hoek van het instelbare zaagblad in op een maximum zodat het gereedschap in een lagere, minder vermoeiende positie kan worden vastgehouden (met schouderriem) terwijl u wel over de nodige reikwijdte beschikt.MULTITOOL HEGGENSCHAAR ACCESSOIRE — HTA200064

HET GEREEDSCHAP STARTEN/STOPPENZie hoofdstuk “STARTEN/STOPPEN VAN DE MO-TORKOP” in de gebruiksaanwijzing van de motorkop PH1400E. ONDERHOUD WAARSCHUWING: Voor het inspecteren, reinigen of onderhouden van het apparaat dient u de motor te stoppen, te wachten totdat alle bewegende onderdelen tot stilstand zijn gekomen en het accupack te verwijderen. Het negeren van deze instructies kan ernstig persoonlijk letsel of materiële schade tot gevolg hebben. WAARSCHUWING: Bij reparatie, gebruik uitsluitend identieke reserve-onderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of schade aan het product veroorzaken. Laat alle reparaties uitvoeren door een vakbekwame reparateur om een continue veiligheid en betrouwbaarheid te waarborgen.ALGEMEEN ONDERHOUDMaak de kunststof onderdelen niet schoon met oplosmiddelen. De meeste kunststoffen kunnen worden beschadigd wanneer ze in contact komen met commer-ciële oplosmiddelen. Gebruik een schone doek voor het verwijderen van vuil, stof, olie, smeer, etc.HET APPARAAT SCHOONMAKEN ◾ Verwijder alle vuil van de luchtinlaten en het zaagblad met behulp van een zachte borstel. ◾ Om pek en andere kleefresten te verwijderen, besprenkel de zaagbladen met harsoplosmiddel. Draai de motor kortstondig zodat het oplosmiddel gelijkmatig wordt verdeeld. ◾ Maak de kunststof behuizing of handvat niet schoon met een agressief schoonmaakmiddel. Deze kunnen door bepaalde aromatische oliën, zoals pijnboom en citroen, en oplosmiddelen, zoals kerosine, worden beschadigd. Vocht kan risico op elektrische schokken met zich meebrengen. Veeg eventueel vocht weg met een zachte en droge doek. Maak uw gereedschap nooit schoon met water.HET ZAAGBLAD SLIJPENAls het zaagvermogen en het gedrag afneemt, bijv. omdat het blad vaak in takken verstrikt raakt: Het zaagblad slijpen. Het is aan te bevelen om de zaagbladen door een gekwal-iceerde onderhoudstechnicus te laten uitvoeren. OPMERKING: Gebruik uw heggenschaar niet wanneer de zaagbladen bot of beschadigd zijn. Dit kan tot overbelasting leiden en geeft een niet tevredenstellend snijresultaat.HET MES SMEREN Om roest te voorkomen, raden wij u aan de bladen in te vetten met anti-roest olie als u het gereedschap geduren-de een langere periode opbergt. WAARSCHUWING: De zaagbladen zijn scherp, Als u de bladen aanraakt voor de montage, dient u niet glijdende, hoogwaardige veiligheidshandschoenen te dragen. Steek uw hand of uw vingers niet tussen de bladen of in een positie, waar deze snijwonden op kunnen lopen of afgezaagd kunnen worden. Raak de bladen NOOIT aan en onderhoud het apparaat niet, als het accupack is geïnstalleerd.SMEREN VAN DE VERSNELLINGDe versnelling in de tandwielkast dient regelmatig met smeervet voor versnellingen te worden gevet. Controleer het vetniveau van de versnellingsbak na alle 50 uur van gebruik door de vergrendelschroef aan de tandwielkast te verwijderen. Er zijn drie vergrendelingsschroeven met één aan de zijkant en twee bovenop.Als u geen vet meer ziet aan de anken van de versnel-ling, dient u de onderstaande stappen te volgen voor het tot 3/4 bijvullen van het vet.Vul de versnellingen niet helemaal.1. Afhankelijk van welke schroef u verwijdert, dient u de stokheggenschaar op de zijkant te leggen of op de achterkant, zodat de vergrendelingsschroeven naar boven kunnen worden verwijderd (afb. O &P).2. Gebruik de meegeleverde sleutel om de vergrendelingsschroef los te draaien en te verwijderen.3. Gebruik een vetspuit (niet inbegrepen) om een beetje vet in het schroefgat te spuiten; niet meer dan 3/4 van de capaciteit vullen.4. Maak de vergrendelschroef weer vast na het injecteren.HET APPARAAT OPBERGEN ◾ Haal het accupack uit het gereedschap. ◾ Maak het gereedschap grondig schoon voordat u het opbergt. ◾ Steek de bladbescherming op het zaagblad voordat u het transporteert of opbergt. Let op voor de scherpe tanden van de zaagbladen. Om ruimte te besparen raden wij u aan, de stokheggenschaar op te vouwen in zijn opslagpositie (zie afb. B).MULTITOOL HEGGENSCHAAR ACCESSOIRE — HTA2000 65

◾ Als de heggenschaar wordt verwijderd van de basis machine en apart wordt opgeborgen, dient u de einddop op de schacht van het toebehoor te plaatsen, om te voorkomen dat er vuil in de koppeling terecht komt. ◾ Berg het apparaat op in een droge, goed geventileerde en afsluitbare ruimte of op een hoge hoogte en buiten het bereik van kinderen. Berg het apparaat niet op in de buurt van meststoffen, benzine of andere chemicaliën. Het milieu beschermen Gooi geen elektrische apparaten, acculaders en accu’s/oplaadbare batterijen met het huisafval weg!Elektrische en elektronische apparaten, in overeenstemming met de Europese wet 2012/19/EG, en defecte of verbruikte ac-cupacks/batterijen, in overeenstemming met 2006/66/EG, moeten afzonderlijk worden ingezameld.Als elektrische apparaten op een stortter-rein of vuilnisbelt terechtkomen, kunnen gevaarlijke stoffen in het grondwater lekken en in de voedselketen komen wat schadelijk is voor uw gezondheid en welzijn. EG CONFORMITEITSVERKLARING Wij, EGO EUROPE GMBHWahlwiesenstrasse 1, D-71711 Steinheim an der Murr DeutschlandVerklaring dat het product 56V lithium-ion accu stokheggenzaag toebehoor HTA2000, voorzien van de basis machine PH1400Ein overeenstemming is met de essentiële gezondheids- en veiligheidseisen van de volgende richtlijnen:2006/42/EG, 2014/30/EG, 2011/65/EG, 2000/14/EGStandaarden en technische specicaties waaraan wordt gerefereerd:EN 60745-1, EN ISO 10517, EN 55014-1, EN 55014-2Gemeten geluidsvermogensniveau: 92,3 dB(A)Gewaarborgd geluidsvermogensniveau: 95 dB(A)* (De bovengenoemde parameters werden getest en gemeten met de basis machine) Peter Melrose Dong Jianxun Algemeen directeur van Kwaliteitsmanager van EGO Europe GmbH Chervon * (Geautoriseerde vertegenwoordiger voor CHERVON en verantwoordelijk voor de technische documentatie)01/12/2016MULTITOOL HEGGENSCHAAR ACCESSOIRE — HTA200066

PROBLEEMOPLOSSING PROBLEEM OORZAAK OPLOSSING Stokheggen-schaar werkt niet. ◾ Het accupack is niet met de stokheggenschaar verbonden. ◾ Bevestig het accupack aan de stokheggenschaar. ◾ Er is geen elektrisch contact tussen de heggenschaar en accu. ◾ Verwijder het accupack, controleer de aansluitklemmen en plaats het accupack terug. ◾ Het accupack is uitgeput. ◾ Laad het accupack op. ◾ De vergrendelknop is niet ingedrukt voordat u de drukschakelaar drukt. ◾ Om het gereedschap te starten, duwt u de ontgrendelingshendel omlaag en houdt u deze positie vast. Duw vervolgens de trekker in. ◾ Het accupack of de basis machine is te warm. ◾ Laat het accupack of de motorkop afkoelen totdat de temperatuur lager dan 152°F (67℃) is. ◾ Het blad zit klem. ◾ Haal het accupack uit het gereedschap. Verwijder voorzichtig de blokkering en plaats de accu weer terug om het gereedschap weer te starten. ◾ De stokheggenschaar is niet goed bevestigd aan de basis machine. ◾ Verbreek de verbinding van de stokheggenschaar met de basis machine. Sluit hem weer aan zoals beschreven in de alinea “TOEBEHOOR INSTALLEREN AAN DE BASIS MACHINE” in de gebruiksaanwijzing van de PH1400E.Overmatige trilling of geluid. ◾ Droge of verroeste zaagbladen. ◾ De bladen smeren. ◾ Zaagbladen of zaagbladhouder is gebogen. ◾ Vervang door een nieuw zaagblad of de houder. Neem contact op met de EGO klantenservice voor vervangende bladen of ondersteuning ◾ Gebogen of beschadigde tanden. ◾ Vervang door een nieuw zaagblad of de houder. Neem contact op met de EGO klantenservice voor vervangende bladen of ondersteuning ◾ Losse zaagbladbouten. ◾ Draai de zaagbladbouten vast. Gebruik een 3 mm sleutel (niet inbegrepen), draai de bout met de klok mee om hem vast te maken. GARANTIE EGO GARANTIEVOORWAARDEN Bezoek onze website egopowerplus.com voor alle voorwaarden van de EGO garantie.HÆKKEKLIPPERTILBEHØR — HTA2000 67

Restrisico! Personen met elektronische apparaten, zoals pacemakers, moeten eerst hun art(sen) raadplegen voordat ze dit product mogen gebruiken. De werking van een elektrisch apparaat in de nabijheid van een pacemaker kan een storing of defect aan de pacemaker veroorzaken. WAARSCHUWING: Om een continue veiligheid en betrouwbaarheid te waarborgen, dienen alle reparaties en vervangingen van onderdelen uitgevoerd te worden door een vakbekwame reparateur. VEILIGHEIDSSYMBOLEN Het doel van de veiligheidssymbolen is om u te wijzen op mogelijke gevaren. Besteed daarom voldoende aandacht hieraan en begrijp de veiligheidssymbolen en bijbehorende uitleg. De symboolwaarschuwingen op zich elimineren geen enkel gevaar. De gegeven instructies en waarschuwingen gelden niet als vervanging voor gepaste voorzorgsmaatregelen tegen ongevallen. WAARSCHUWING: Lees en begrijp alle veiligheidsinstructies die in deze gebruikershandleiding zijn vermeld, waaronder alle veiligheidssymbolen zoals “GEVAAR”, “WAARSCHUWING”, en “OPGELET” voordat u dit apparaat in gebruik neemt. Het negeren van onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

BETEKENIS VAN DE SYMBOLEN

WAARSCHUWINGSSYMBOOL: Geeft GEVAAR, WAARSCHUWING of OPGELET aan. Kan worden gebruikt in combinatie met andere symbolen of pictogrammen. WAARSCHUWING: De werking van het apparaat kan leiden tot het rondslingeren van (vreemde) objecten die in uw ogen kunnen terechtkomen. Dit kan leiden tot ernstig oogletsel. Wanneer u elektrische apparaten gebruikt, zorg er dan voor dat u altijd een veiligheidsbril (met zijschermen) of een gelaatsscherm draagt. We bevelen aan om een gelaatsscherm over uw bril of standaard veiligheidsbril met zijschermen te gebruiken. VEILIGHEIDSVOORSCHRIFTEN Deze pagina toont en beschrijft alle veiligheidssymbolen die zich op dit product kunnen bevinden. Lees, begrijp en volg alle instructies op de machine voordat u deze in elkaar zet en gebruikt. Veiligheidswaar- schuwing Geeft een risico op persoonlijk letsel aan. Lees de gebrui- kershandleiding De gebruiker dient de gebruikershandleiding voor het gebruik van dit product te lezen en te begrijpen om risico op letsel te beperken. Draag oog- bescherming Draag altijd een veiligheidsbril met zijschermen en een gelaatscherm als u dit product gebruikt.

Dit product is in overeenstemming met de EG-richtlijnen. WEEE Gooi elektrisch afval niet via het huishoudelijk afval weg. Breng het naar een geautoriseerd recyclingbedrijf. Niet aan regen blootstellen Gebruik het apparaat niet in de regen en laat het tevens niet buiten achter als het regent. V Volt Spanning mm Millimeter Lengte of afmeting cm Centimeter Lengte of afmeting in. Inch Lengte of afmeting kg Kilogram Gewicht lb Pound Gewicht Gelijkstroom Stroomtype of -karak- teristiek56 VOLT MULTITOOL BASIS MACHINE — PH1400E 42

ELEKTRISCH GEREEDSCHAP WAARSCHUWING: Lees alle veiligheidswaarschuwingen en instructies zorgvuldig door. Het negeren van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor latere raadpleging. De term “elektrisch gereedschap” in de waarschuwingen verwijst naar uw op het voedingsnet aangedreven (met snoer) handgereedschap of accu-aangedreven (snoerloos) handgereedschap.

VEILIGHEID OP DE WERKPLAATS

◾ Houd uw werkplaats schoon en goed verlicht. Rommelige of donkere ruimten kunnen ongevallen veroorzaken. ◾ Gebruik elektrisch gereedschap niet in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Handgereedschap creëert vonken en deze kunnen stof of dampen in brand steken. ◾ Houd kinderen en omstanders uit de buurt wanneer u een elektrisch gereedschap bedient. Aeiding kan tot controleverlies leiden. ELEKTRISCHE VEILIGHEID ◾ De stekker van het elektrisch gereedschap moet met het stopcontact overeenstemmen. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekker met geaard elektrisch gereedschap. Niet aangepaste stekkers en overeenkomstige stopcontacten beperken het risico op elektrische schokken. ◾ Vermijd lichaamscontact met geaarde oppervlakken, zoals pijpleidingen, radiatoren, fornuizen of koelkasten. Het risico op een elektrische schok is groter als uw lichaam geaard is. ◾ Stel elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Water dat elektrisch gereedschap binnendringt, vergroot het risico op elektrische schokken. ◾ Gebruik het snoer niet op een verkeerde manier. Gebruik het snoer nooit om het elektrisch gereedschap te dragen of mee te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen en bewegende onderdelen. Beschadigde of verstrikte snoeren vergroten het risico op elektrische schokken. ◾ Wanneer u een elektrisch gereedschap buitenshuis bedient, gebruik een verlengsnoer dat voor gebruik buitenshuis is geschikt. Het gebruik van een snoer dat voor gebruik buitenshuis geschikt is, verkleint het risico op elektrische schokken. ◾ Als het gebruik van elektrisch gereedschap in een vochtige ruimte noodzakelijk is, gebruik dan een verliesstroomautomaat. Het gebruik van een verliesstroomautomaat vermindert het risico op elektrische schokken. PERSOONLIJKE VEILIGHEID ◾ Wees waakzaam, let op wat u doet en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik het elektrisch gereedschap niet als u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens de werking van het elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel. ◾ Gebruik persoonlijke beschermingsuitrusting. Draag altijd oogbescherming. Beschermingsuitrusting zoals een stofmasker, slipvaste werkschoenen, veiligheidshelm of gehoorbescherming afhankelijk van de aard en het gebruik van het gereedschap verkleint het risico op persoonlijk letsel. ◾ Vermijd dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de positie Uit is ingesteld voordat u het gereedschap op een stroombron en/of accupack aansluit, vastneemt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of gereedschap ingeschakeld op de stroomvoorziening aansluiten kan ongevallen veroorzaken. ◾ Verwijder instelsleutels of moersleutels voordat u het elektrisch gereedschap inschakelt. Een instelsleutel of moersleutel in een draaiend deel van het elektrisch gereedschap achterlaten kan leiden tot persoonlijk letsel. ◾ Reik niet te ver. Zorg er altijd voor dat u stevig en stabiel staat. Dit zorgt ervoor dat u het elektrisch gereedschap in onverwachte situaties beter onder controle kunt houden. ◾ Draag passende kleding. Draag geen los hangende kleding of juwelen. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Los hangende kleding, juwelen en lang haar kunnen in bewegende onderdelen verstrikt raken. ◾ Wanneer de montage van stofafzuigings- of stofopvangvoorzieningen mogelijk is, dient u ervoor te zorgen dat deze juist aangesloten en gebruikt worden. Het gebruik van voorzieningen voor stofopvang kan helpen om het risico in verband met stof te verlagen.56 VOLT MULTITOOL BASIS MACHINE — PH1400E 43

ONDERHOUDEN ◾ Overbelast het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. ◾ Gebruik het elektrisch gereedschap niet als de schakelaar niet kan worden in- en uitgeschakeld. Elektrisch gereedschap dat niet kan worden in- of uitgeschakeld is gevaarlijk en moet worden gerepareerd. ◾ Trek de stekker uit het stopcontact en/of ontkoppel het accupack voordat u het elektrisch gereedschap instelt, accessoires vervangt of het gereedschap opbergt. Deze preventieve voorzorgsmaatregelen beperken het risico op onbedoeld starten van het elektrisch gereedschap. ◾ Berg niet-gebruikt gereedschap op buiten het bereik van kinderen en zorg ervoor dat personen die niet vertrouwd zijn met het gereedschap of die deze instructies niet hebben gelezen het gereedschap niet gebruiken. Elektrisch gereedschap is gevaarlijk wanneer deze door onervaren personen worden gebruikt. ◾ Draag goed zorg voor uw elektrisch gereedschap. Controleer of de bewegende onderdelen correct functioneren en niet vastklemmen en of de onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrisch gereedschap nadelig wordt beïnvloedt. Laat beschadigde onderdelen repareren voordat u het elektrisch gereedschap gebruikt. Vele ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap. ◾ Houd de snij-onderdelen scherp en schoon. Zorgvuldig onderhouden snij-onderdelen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te bedienen. ◾ Gebruik het elektrisch gereedschap, accessoires en inzetgereedschappen etc. in overeenstemming met deze instructies en houd rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. ◾ Deze 56V motorkop PH1400E kan alleen worden gebruikt met de volgende EGO toebehoren:

TOEBEHOOR TYPE MODELNUMMER

Kantensnijder EA0800 Bosmaaier BCA1200 Trimmer STA1500 Zaag met paal PSA1000 Heggenschaar met paal HTA2000

ACCUGEREEDSCHAP GEBRUIKEN EN

ONDERHOUDEN ◾ Laad alleen op met de lader die door de fabrikant is gespeciceerd. Een lader die geschikt is voor één type van accupack kan tot brandgevaar leiden wanneer gebruikt met een andere accupack. ◾ Gebruik elektrisch gereedschap alleen met speciek aangegeven accupacks uit de onderstaande lijst. Het gebruik van andere accupacks kan risico op letsel en brandgevaar veroorzaken. BATTERIJ LADER BA1120E, BA2240E, BA2800, BA3360, BA4200 (BA3360 & BA4200 zijn niet van toepassing als het bosmaaier-toebehoor is gemonteerd) CH5500E, CH2100E ◾ Wanneer u het accupak niet gebruikt, houd het uit de buurt van andere metalen voorwerpen zoals paperclips, muntstukken, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de twee aansluitklemmen kunnen verbinden. Het kortsluiten van de aansluitklemmen van de accu kan brandwonden of brand veroorzaken. ◾ Bij verkeerd gebruik kan er vloeistof uit de accu worden gespoten; vermijd elk contact. Als aanraking met de vloeistof toevallig plaatsvindt, dient u het met water af te spoelen. Als de vloeistof in de ogen komt dient u onmiddellijk een arts te consulteren. Vloeistof dat uit de accu wordt gespoten kan irritaties of brandwonden veroorzaken. REPARATIES ◾ Laat uw elektrisch gereedschap repareren door een gekwaliceerde reparateur en alleen met identieke reserve-onderdelen. Dit waarborgt de veiligheid van het elektrisch gereedschap. ◾ Als er zich situaties voordoen die niet in deze handleiding zijn behandeld, gebruik uw gezond verstand. Neem contact op met het EGO servicecentrum voor bijstand. BEWAAR DEZE GEBRUIKSAANWIJZING! AANVULLENDE SPECIFIEKE

NAAM ONDERDEEL AANTALMotorkop 1Aanpasbare voorste handvat 1Schouderriem 1Gebruikershandleiding 1 BESCHRIJVING KEN UW MOTORKOP (afb. A)

Luchtinlaat Achterste handvat Vergrendelknop Hoog-/laag snelheidsschakelaar Grensring Aanpasbare voorste handvat Koppeling Asvrijgaveknop Knevel Handgreep Schakelaar Accuvrijgaveknop Rubberen protector Vergrendeling Elektrische contacten17. Uitwerpmechanisme18. Schouderriem (speciaal toebehoor) MONTAGE WAARSCHUWING: Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product niet totdat alle onderdelen vervangen of aanwezig zijn. Dit product gebruiken met beschadigde of ontbrekende onderdelen kan ernstig persoonlijk letsel veroorzaken. WAARSCHUWING: Verwijder altijd het accupack uit het product wanneer u onderdelen monteert, aanpassingen uitvoert, het product reinigt of wanneer het niet in gebruik is.

INSTALLEREN VAN TOEBEHOREN AAN DE

MOTORKOP WAARSCHUWING: Lees en begrijp de hele gebruiksaanwijzing voor elk optioneel toebehoor dat met deze motorkop wordt gebruikt en neem alle waarschuwingen en instructies in acht. Het negeren van alle instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel. WAARSCHUWING: De 56V motorkop PH1400E is ontworpen om te worden gebruikt met EGO toebehoor dat wordt vermeld in de gebruiksaanwijzing of op een later tijdstip door EGO nog op de markt wordt gebracht voor deze motorkop. Het gebruik van ander, niet toegestane toebehoor kan ernstig persoonlijk letsel of materiële schade veroorzaken. WAARSCHUWING: Installeer, verwijder of pas een toebehoor nooit aan terwijl de motorkop loopt of de accu is geïnstalleerd. Het niet stoppen van de draaiende motor of het niet verwijderen van de accu kan ernstig persoonlijk letsel veroorzaken. GEBRUIK DE MOTORKOP NOOIT ZONDER TOEBEHOOR.Het toebehoor wordt met behulp van een koppeling vastgemaakt aan de motorkop.1. Stop de motor en verwijder het accupack.2. Maak de knevel los.3. Verwijder de dop van het toebehoor. Breng de pijl van de toebehoorschacht in één lijn met de pijl op de koppeling en druk de toebehoorschacht in de koppeling totdat u een “klik” hoort, wat aangeeft dat de toebehoorschacht correct is gemonteerd (afb. B).Afb. B beschrijving van de onderdelen zie beneden: B-1 Toebehoorschacht B-4 Pijl op de koppeling B-2 Pijl op de toebe-hoorschacht B-5 Schachtvrijgaveknop B-3 Knevel B-6 Motorkopschacht 4. Trek aan de schacht van het toebehoor om te controleren of deze correct is bevestigd op de koppeling. Indien dat niet het geval is, draait u de schacht van de ene naar de andere kant in de koppeling totdat deze vastklikt. Bevestig de knevel correct.56 VOLT MULTITOOL BASIS MACHINE — PH1400E 45

WAARSCHUWING: Controleer of de knevel helemaal is vastgedraaid voordat u het apparaat in gebruik neemt; controleer regelmatig de bevestiging tijdens het gebruik om ernstig persoonlijk letsel te voorkomen.

HET TOEBEHOOR VAN DE MOTORKOP

VERWIJDEREN 1. Stop de motor en verwijder het accupack.2. Maak de knevel los.3. Druk de schachtvrijgaveknop, en met de knop ingedrukt trekt of draait u het toebehoor uit de koppeling.

HET VOORSTE HANDVAT MONTEREN EN

AANPASSEN 1. Stop de motor en verwijder het accupack, indien gemonteerd.2. Maak de vleugelmoer los om het aanpasbare voorste handvat te verwijderen (afb. C). Afb. C beschrijving van de onderdelen zie beneden: C-1 Vergrendel-ingsstang C-3 Voorste onders- teunende handvat met handgreep C-2 Klemblok C-4 Vleugelmoer 3. Druk het voorste ondersteunende handvat tegen de schacht tussen de grensring en de koppeling (afb. D).4. Steek het klemblok in de handvatsleuf (afb. E).5. Bevestig de vergrendelingsstand en maak hem alvast vast met de vleugelmoer. Zorg ervoor dat het voorste ondersteunende handvat naar boven is gericht zodat het in richting van het achterste handvat wijst (afb. F).6. Stel de positie van het voorste handvat tussen de grensring en de koppeling in om ervoor te zorgen dat de voorste arm recht is tijdens het gebruik (afb. G).Afb. G beschrijving van de onderdelen zie beneden: G-1 Pijl G-2 Begrenzing

7. Vergrendel de hendel om de stang te vergrendelen (afb. H).

WAARSCHUWING: Gebruik het gereedschap nooit zonder juist gemonteerd voorste ondersteunende handvat. WAARSCHUWING: Bevestig het voorste ondersteunende handvat alleen tussen de grensring en de koppeling.

DE SCHOUDERRIEM BEVESTIGEN

Druk de haak van de riem in om hem te openen en bevestig hem aan de schouderriem bevestiging aan de motorkop (afb. I). BEDIENING WAARSCHUWING: Vertrouwdheid kan leiden tot onvoorzichtigheid. Opgelet, één seconde van onvoorzichtigheid kan ernstig letsel teweegbrengen. WAARSCHUWING: Draag altijd oogbescherming. Het niet dragen van deze beschermingsuitrusting kan ertoe leiden dat voorwerpen in uw ogen terechtkomen of kan een ander ernstig letsel veroorzaken. WAARSCHUWING: Gebruik geen opzetstukken of toebehoren die niet door de fabrikant van dit product zijn aanbevolen. Het gebruik van niet aanbevolen opzetstukken of toebehoren kan leiden tot ernstig persoonlijk letsel.

OPMERKING: Laad het accupack voor ingebruikname volledig op. Installeren Breng de geleiders van de accu overeen met de montag-esleuven en druk het accupack naar beneden totdat u “klik” hoort (afb. J).Afb. J beschrijving van de onderdelen zie beneden: J-1 Montagesleuf J-2 Ribbel Verwijderen Druk de accu-ontgrendelingsknop naar beneden en trek het accupack eruit (afb. K). WAARSCHUWING: Om ernstig persoonlijk letsel te voorkomen, dient u het accupack altijd te verwijderen en de handen buiten het bereik van de ontgrendelingsknop en inschakelknop te houden tijdens het dragen of transporteren van het gereedschap.56 VOLT MULTITOOL BASIS MACHINE — PH1400E 46

DE MOTORKOP STARTEN/STOPPEN (afb. L) Starten Duw de ontgrendelingsknop in en houd deze in positie. Druk de inschakelknop om de motorkop in te schakelen. Het veranderen van de druk op de schakelaar heeft een variabele rotatiesnelheid van de motorkop tot gevolg. Meer druk betekent een hogere snelheid. Stoppen Laat de schakelaar los. OPMERKING: De motor draait alleen wanneer de ontgrendelingshendel en trekker beiden gedrukt worden. Functie voor het instellen van de snelheid (afb. L) De motorkop bezit twee snelheden. Positie “1” is de lage snelheid terwijl positie “2” de hoge snelheid is. Druk of trek de hoge/lage snelheidsschakelaar om de geschikte snelheid uit te kiezen tijdens het gebruik.Afb. L beschrijving van de onderdelen zie beneden: L-1 Hoge/lage snelheidsschakelaar L-2 Vergrendelknop L-3 Schakelaar ONDERHOUD WAARSCHUWING: Voor het inspecteren, reinigen of onderhouden van het apparaat dient u de motor te stoppen, te wachten totdat alle bewegende onderdelen tot stilstand zijn gekomen en het accupack te verwijderen. Het negeren van deze instructies kan ernstig persoonlijk letsel of materiële schade tot gevolg hebben. WAARSCHUWING: Bij reparatie, gebruik uitsluitend identieke reserve-onderdelen. Controleer en onderhoud de machine regelmatig. Laat alle reparaties uitvoeren door een vakbekwame reparateur om een continue veiligheid en betrouwbaarheid te waarborgen. OPMERKING: Voor elk gebruik, controleer het volledig product op beschadigde, ontbrekende of losse onderdelen zoals schroeven, moeren, bouten, etc. Maak alle bevestigingen en doppen stevig vast en gebruik dit product pas opnieuw eenmaal alle ontbrekende of beschadigde onderdelen zijn geplaatst. Neem alstublieft contact op met de klantenservice of een gekwaliceerde onderhoudsmonteur. ALGEMEEN ONDERHOUD Maak de kunststof onderdelen niet schoon met oplosmiddelen. De meeste kunststoffen kunnen worden beschadigd wanneer ze in contact komen met commer-ciële oplosmiddelen. Gebruik een schone doek voor het verwijderen van vuil, stof, olie, smeer, etc.

REINIGEN VAN DE MOTORKOP

1. Stop de motor en verwijder het accupack.2. Verwijder met behulp van een vochtig doekje en een mild reinigingsmiddel vuil en verontreinigingen van de motorkop. OPMERKING: Maak de kunststof behuizing of handvat niet schoon met een agressief schoonmaakmiddel. Deze kunnen door bepaalde aromatische oliën, zoals pijnboom en citroen worden beschadigd.

OPBERGEN VAN DE MOTORKOP

1. Verwijder het accupack van de motorkop alvorens deze op te bergen.2. Reinig al het externe materiaal van de motorkop. 3. Berg binnenshuis op in een ruimte die voor kinderen ontoegankelijk is. 4. Houd uit de buurt van corrosieve middelen, zoals tuinchemicaliën en strooizout. Het milieu beschermen Gooi geen elektrische apparaten, acculaders en accu’s/oplaadbare batterijen met het huisafval weg! Elektrische en elektronische apparaten, in overeenstemming met de Europese wet 2012/19/EG, en defecte of verbruikte accupacks/batterijen, in overeenstem-ming met 2006/66/EG, moeten afzonderlijk worden ingezameld. Als elektrische apparaten op een stortterrein of vuilnisbelt terechtkomen, kunnen gevaarlijke stoffen in het grondwater lekken en in de voedselketen komen wat schadelijk is voor uw gezondheid en welzijn. PROBLEEMOPLOSSING Zie de gebruiksaanwijzing voor geschikt toebehoor. GARANTIE EGO GARANTIEVOORWAARDEN Bezoek onze website egopowerplus.com voor alle voorwaarden van de EGO garantie.01/12/2016MOTORDEL M. 56 V LITHIUM-BATTERI — PH1400E 47
