РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MHT2000E EGO

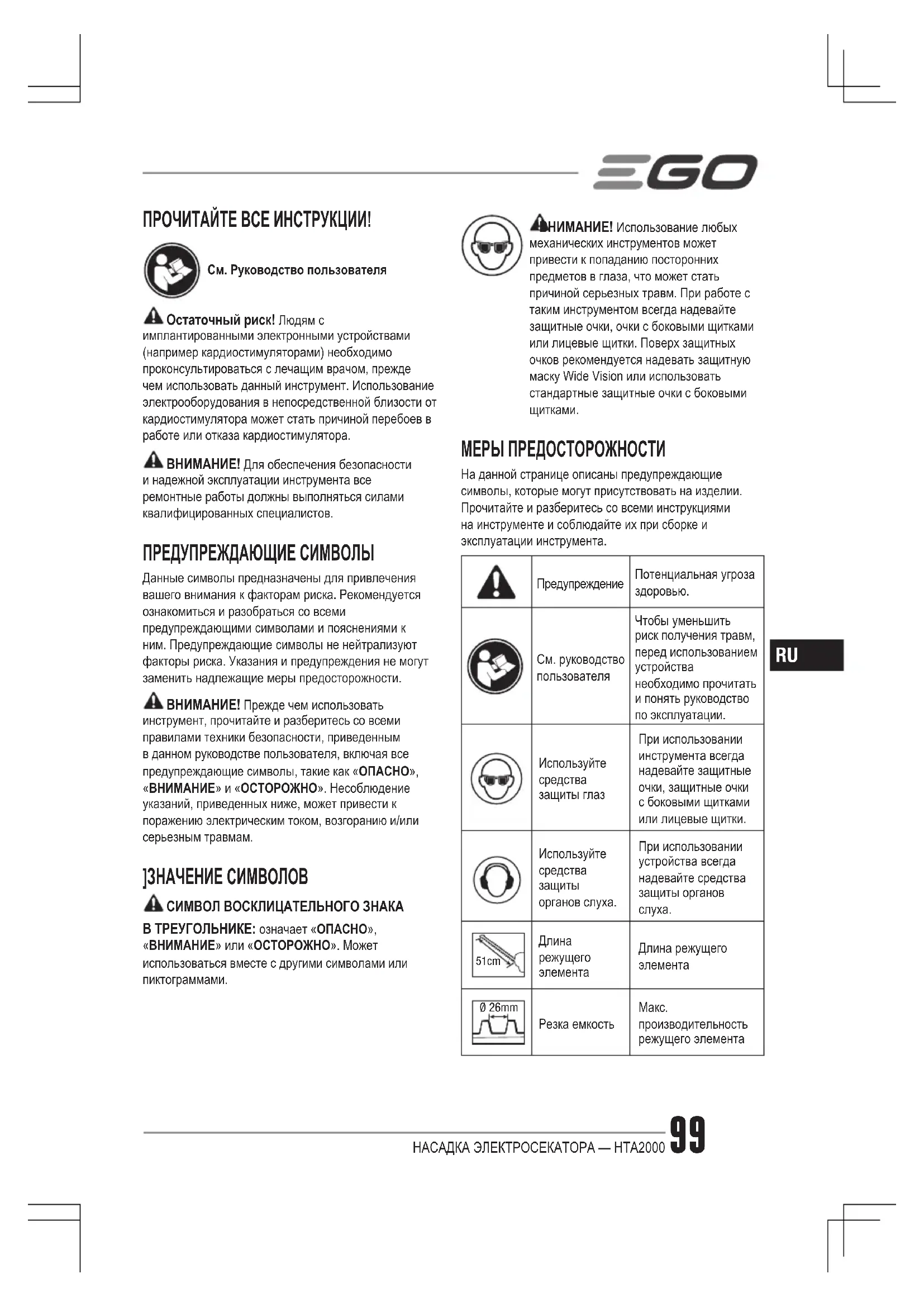

ПРОЧИТАЙТЕ ВСЕ ИНСТРУКЦИИ! См. Руководство пользователя Остаточный риск! Людям с имплантированными электронными устройствами (например кардиостимуляторами) необходимо проконсультироваться с лечащим врачом, прежде чем использовать данный инструмент. Использование электрооборудования в непосредственной близости от кардиостимулятора может стать причиной перебоев в работе или отказа кардиостимулятора. ВНИМАНИЕ! Для обеспечения безопасности и надежной эксплуатации инструмента все ремонтные работы должны выполняться силами квалифицированных специалистов. ПРЕДУПРЕЖДАЮЩИЕ СИМВОЛЫ Данные символы предназначены для привлечения вашего внимания к факторам риска. Рекомендуется ознакомиться и разобраться со всеми предупреждающими символами и пояснениями к ним. Предупреждающие символы не нейтрализуют факторы риска. Указания и предупреждения не могут заменить надлежащие меры предосторожности. ВНИМАНИЕ! Прежде чем использовать инструмент, прочитайте и разберитесь со всеми правилами техники безопасности, приведенным в данном руководстве пользователя, включая все предупреждающие символы, такие как «ОПАСНО», «ВНИМАНИЕ» и «ОСТОРОЖНО». Несоблюдение указаний, приведенных ниже, может привести к поражению электрическим током, возгоранию и/или серьезным травмам. ]ЗНАЧЕНИЕ СИМВОЛОВ СИМВОЛ ВОСКЛИЦАТЕЛЬНОГО ЗНАКА В ТРЕУГОЛЬНИКЕ: означает «ОПАСНО», «ВНИМАНИЕ» или «ОСТОРОЖНО». Может использоваться вместе с другими символами или пиктограммами. ВНИМАНИЕ! Использование любых механических инструментов может привести к попаданию посторонних предметов в глаза, что может стать причиной серьезных травм. При работе с таким инструментом всегда надевайте защитные очки, очки с боковыми щитками или лицевые щитки. Поверх защитных очков рекомендуется надевать защитную маску Wide Vision или использовать стандартные защитные очки с боковыми

МЕРЫ ПРЕДОСТОРОЖНОСТИ На данной странице описаны предупреждающие символы, которые могут присутствовать на изделии. Прочитайте и разберитесь со всеми инструкциями на инструменте и соблюдайте их при сборке и эксплуатации инструмента. Предупреждение Потенциальная угроза

См. руководство пользователя Чтобы уменьшить риск получения травм, перед использованием

необходимо прочитать и понять руководство по эксплуатации. Используйте

защиты глаз При использовании инструмента всегда надевайте защитные очки, защитные очки с боковыми щитками или лицевые щитки. Используйте

органов слуха. При использовании устройства всегда надевайте средства защиты органов

Ø 26mm Резка eмкость

производительность режущего элементаНАСАДКА ЭЛЕКТРОСЕКАТОРА — HTA2000 100

Всегда держите руки и ноги подальше от режущего инструмента.Во время работы держите электроинструмент обеими руками. Потеря контроля над электроинструментом может привести к получению тяжелых или смертельных травм. Чтобы снизить риск получения травм от порезов, держите руки и ноги подальше от режущего инструмента. Никогда не прикасайтесь к движущемуся режущему инструменту руками и любыми другими частями тела. 15m Не позволяйте посторонним людям находиться поблизости.Убедитесь, что другие люди и животные находятся на расстоянии не менее 15 м от работающего устройства.Не допускайте воздействия Не пользуйтесь инструментом в дождливую погоду и не бросайте его под дождем.

Соответствует основным требованиям стандартов безопасности Европейских директив.

WEEE Неисправные электрические устройства нельзя выбрасывать вместе с бытовым мусором. Сдавайте их в авторизованные пункты сбора и утилизации.

Гарантированный уровень звуковой мощности. Уровень шума в окружающей среде в соответствии с директивой ЕС. Вольты Напряжение Миллиметр Длина или размер Сантиметр Длина или размер in. Дюйм Длина или размер Килограмм МассаВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРЕДУПРЕЖДЕНИЕ! При использовании электрических садовых инструментов необходимо соблюдать следующие основные меры предосторожности для уменьшения вероятности возникновения пожара, поражения электрическим током и получения травм. ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ПЕРЕД ИСПОЛЬЗОВАНИЕМ.СОХРАНИТЕ ДЛЯ ИСПОЛЬЗОВАНИЯ В БУДУЩЕМ. ОПАСНО! Не используйте рядом с линиями электропередач. Это устройство не обеспечивает защиту от удара электрическим током в случае контакта с воздушными линиями электропередач. Примите во внимание местные нормы, которые определяют безопасное расстояние от линий электропередач, и перед использованием устройства убедитесь, что находитесь в безопасном и устойчивом положении.ПРЕДОСТЕРЕЖЕНИЯ ОБ ОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ КУСТОРЕЗА ОПАСНО! Руки должны находиться на безопасном расстоянии от режущего элемента. Прикосновение к режущему элементу может привести к серьезным травмам. ◾ Следите за тем, чтобы части тела находились на расстоянии от режущего элемента. Не убирайте срезанные части и не держите обрезаемые части во время вращения режущего элемента. Перед очисткой от застрявших материалов убедитесь, что устройство выключено. Даже кратковременная невнимательность при использовании устройства может привести к серьезным травмам.НАСАДКА ЭЛЕКТРОСЕКАТОРА — HTA2000 101

◾ Примечание для устройств с определенным транспортировочным положением (режущий элемент сложен вплотную к валу кустореза). Никогда не запускайте устройство в транспортировочном положении, так как при этом режущие элементы не находятся в зацеплении и невозможно визуально убедиться в том, что они остановятся на холостом ходу перед началом регулировки их положения. ◾ Во время переноски кусторез необходимо держать за рукоятку. Режущий элемент не должен вращаться. Во время транспортировки или хранения режущий элемент должен быть закрыт чехлом. Надлежащее использование кустореза снижает риск получения травм в результате контакта с режущим элементом. ◾ При обращении с инструментом не беритесь за открытые режущие элементы или режущие края. ◾ Держите электроинструмент только за поверхности с защитным покрытием, так как нож может касаться скрытой электропроводки. Касание режущим элементом проводки под напряжением может передать напряжение на металлические части электроинструмента и привести к поражению оператора электрическим током. ◾ Держите кабель подальше от режущих элементов. Во время использования кабель может затеряться в кустах и случайно попасть под режущий элемент. ◾ Перед работой проверьте живую изгородь на наличие посторонних объектов (например, проволочных ограждений). ◾ Чтобы снизить риск получения травм при потере контроля, необходима абсолютная уверенность в том, что режущий элемент не касается оператора и других препятствий и объектов, в том числе земли, поскольку при запуске инструмента скорость вращения двигателя является достаточно высокой для захвата и перемещения режущего элемента. ◾ Не допускайте посторонних в рабочую зону. Убедитесь, что другие люди и животные находятся на расстоянии не менее 15 м от работающего устройства. ◾ Не позволяйте детям использовать кусторез. ◾ При работе с устройством удерживайте его двумя руками. При удерживании одной рукой возможна потеря контроля, что может привести к серьезным травмам. ◾ Не перенапрягайтесь. Всегда сохраняйте устойчивое положение и равновесие. Необходимо соблюдать особую осторожность на скользком покрытии (мокрая земля, снег), а также в сложной заросшей местности. Следите за скрытыми препятствиями, такими как пни, корни и канавы. Избегайте упавших веток, кустарников и обрезков. Будьте особенно внимательны при работе на склонах и неровной поверхности. ◾ Не используйте устройство на лестницах, крышах, деревьях и других неустойчивых опорах. Устойчивое положение на твердой поверхности позволяет лучше контролировать устройство в непредвиденных ситуациях. ◾ Постоянно держите режущие элементы в поле зрения. Не срезайте растительность, если ее не видно. При срезании верхней части высокой изгороди периодически проверяйте, что с другой стороны изгороди нет посторонних лиц, животных и препятствий. ◾ Перед каждым использованием устройства проверяйте его на наличие поврежденных частей. Проверьте движущиеся части на правильность выравнивания и сцепления, а также все остальные части устройства на наличие повреждений, надежность крепления и другие условия, которые могут повлиять на работу устройства. ◾ Периодически проверяйте надежность фиксации режущего элемента и крепежных болтов. Также визуально проверяйте режущий элемент на наличие повреждений (например, изгибов, трещин и признаков износа). Для замены используйте только режущий элемент EGO

◾ Замените режущий элемент, если он согнулся или треснул. Несбалансированный режущий элемент вызывает вибрацию, которая может привести к повреждению двигателя устройства или травмам. ◾ Если устройство чрезмерно вибрирует, выключите двигатель и немедленно выясните причину. Обычно вибрация указывает на возникновение проблемы. ◾ Устройство может использоваться для резки стеблей толщиной не более 26 мм. ◾ Работайте только при дневном свете или хорошем искусственном освещении. ◾ Не используйте аккумуляторное устройство под дождем.НАСАДКА ЭЛЕКТРОСЕКАТОРА — HTA2000 102

ДОПОЛНИТЕЛЬНЫЕ ПРЕДУПРЕЖДЕНИЯ ◾ Не заряжайте аккумулятор под дождем или во влажных условиях. ◾ Используйте только аккумуляторы и зарядные устройства EGO.АККУМУЛЯТОРНАЯ БАТАРЕЯЗАРЯДНОЕ УСТРОЙСТВОBA1120E, BA2240E, BA2800, BA3360, BA4200CH2100E CH5500E ◾ Прежде чем выбрасывать устройство, необходимо извлечь аккумулятор. ◾ Аккумулятор необходимо утилизировать безопасным способом. ◾ Не бросайте аккумуляторы в огонь. Аккумуляторы могут взорваться. Ознакомьтесь с местными нормами и правилами, которые могут содержать специальные инструкции по утилизации. ◾ Не вскрывайте и не деформируйте аккумулятор. Вытекший электролит может стать причиной коррозии и привести к повреждению глаз или кожи. Он токсичен при проглатывании. ВНИМАНИЕ! Электролит представляет собой разбавленную серную кислоту, которая опасна для кожи и глаз. Она электропроводна и агрессивна. ◾ Будьте осторожны при обращении с аккумуляторами, чтобы не замкнуть контакты предметами из проводящих материалов, такими как кольца, браслеты и ключи. Аккумулятор или контакт могут перегреться и вызвать ожоги. ◾ Работающие от аккумуляторов инструменты не требуется подключать к розетке электросети, поэтому они всегда готовы к использованию. Помните о возможности возникновения опасных ситуаций даже когда устройство не используется. Соблюдайте осторожность при выполнении технического обслуживания или ремонта. ◾ Извлеките аккумулятор перед выполнением обслуживания, очистки или удаления материала из высотореза. ◾ Запасные части. При ремонте используйте только идентичные запасные части EGO. Использование других принадлежностей или приспособлений может привести к получению травмы. ◾ Ремонт электроинструмента должен производиться квалифицированным специалистом с использованием только идентичных запасных частей. Это обеспечит безопасную работу электроинструмента. ◾ Не мойте устройство из шланга. Избегайте попадания воды в двигатель и электрические соединения. ◾ Храните устройство в сухом, высоком или закрытом месте, недоступном для детей. ◾ При возникновении ситуаций, не описанных в данном руководстве, соблюдайте осторожность и руководствуйтесь здравым смыслом. Обратитесь в сервисный центр EGO за помощью. ◾ Сохраните данные инструкции. Регулярно просматривайте их ипредоставляйте для ознакомления другим пользователям. Одалживая кому-либо устройство, передайте также данные инструкции для предотвращения неправильного использования и возможных травм. СОХРАНИТЕ ДАННЫЕ ИНСТРУКЦИИ ПРИМЕЧАНИЕ. ДОПОЛНИТЕЛЬНЫЕ СПЕЦИАЛЬНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ СМ. В РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ ПРИВОДНОГО БЛОКА. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Длина режущего элемента 51 cmПроизводительность резания 26 mmМасса (без батарейного блока) 2,28 кгИзмеренный уровень звуковой мощности L

92,3 дБ (A) K=2,72 дБ (A) Уровень звукового давления на уровне уха оператора L 80,4 дБ (A) K=3 дБ (A) Гарантированный уровень звукового давления L (в соответствии с 2000/14/EC)95 дБ (A) Вибрация a Передняя вспомогательная рукоятка2,8 м/с

K=1,5 м/с Задняя рукоятка3,0 м/с

◾ Вышеуказанные параметры протестированы и измерены при использовании с приводным блоком PH1400E. ◾ Номинальный уровень вибрации был измерен в соответствии со стандартными методиками. Полученное значение можно использовать для сравнения инструментов между собой.НАСАДКА ЭЛЕКТРОСЕКАТОРА — HTA2000 103

◾ Значение номинального уровня вибрации также можно использовать для оценки воздействия инструмента на оператора. ОБРАТИТЕ ВНИМАНИЕ: фактический уровень вибрации во время использования инструмента может отличаться от номинального. Оператору рекомендуется надевать перчатки и средства защиты органов слуха. КОМПЛЕКТ ПОСТАВКИ ДЕТАЛЬ КОЛИЧЕСТВОНасадка вертикального кустореза 1Ключ 1Чехол режущего элемента 1Руководство пользователя 1

ЧАСТИ НАСАДКИ ВЕРТИКАЛЬНОГО КУСТОРЕЗА (Рис. A)

Вал вертикального кустореза Мягкая накладка Концевой колпачок Рычаг регулировки Корпус редуктора

Чехол режущего элемента Защита наконечника (дополнительно, ПРОДАЕТСЯ ОТДЕЛЬНО)

ПРЕДУПРЕЖДЕНИЕ. Если какие-либо части повреждены или отсутствуют, не используйте устройство, пока они не будут установлены. Использование устройства в случае повреждения или отсутствия частей может привести к получению серьезной травмы. ПРЕДУПРЕЖДЕНИЕ. Не пытайтесь изменить конструкцию высотореза или использовать не рекомендованные для него дополнительные приспособления. Подобное изменение считается ненадлежащим использованием и способствует возникновению опасной ситуации, которая приведет к получению серьезной травмы. ПРЕДУПРЕЖДЕНИЕ. Никогда не выполняйте установку или регулировку принадлежностей, если приводной блок работает или в него установлен аккумулятор. Двигатель должен быть остановлен, а аккумулятор извлечен, в противном случае существует риск получения серьезных травм. РЕГУЛИРОВКА РЕЖУЩЕГО ЭЛЕМЕНТА Извлеченный из упаковки вертикальный кусторез сложен в транспортировочное положение, при котором режущий элемент прижат к валу (Рис. B). Перед подключением инструмента к приводному блоку рекомендуется привести режущий элемент в подходящее рабочее положение.Предусмотрено 12 рабочих положений. Угол режущего элемента можно регулировать вверх в 4 положениях от 0° (прямое) до 45° и вниз в 7 положениях от 0° до 90° (правым углом вверх) (Рис. C). Нажмите курок на рычаге регулировки и одновременно вращайте рычаг регулировки в желаемое положение (Рис. D). Когда желаемое положение будет достигнуто, отпустите курок. Должен быть слышен щелчок, который означает, что стопорный штифт правильно вошел с зацепление с зубчатым сектором (Рис. D). Описание частей на Рис. DD-1 Зубчатый секторD-2 Стопорный штифт ПРЕДУПРЕЖДЕНИЕ. Во избежание травм выполняйте регулировку только при полностью остановленных режущих элементах. Никогда не прикасайтесь к режущим элементам во время регулировки. ПРЕДУПРЕЖДЕНИЕ. Чтобы снизить риск получения травмы, всегда останавливайте инструмент и надевайте чехол на режущий элемент перед перемещением режущего элемента в положение для хранения или из положения хранения в нормальное рабочее положение.НАСАДКА ЭЛЕКТРОСЕКАТОРА — HTA2000 104

УСТАНОВКА НАСАДКИ ВЕРТИКАЛЬНОГО КУСТОРЕЗА НА ПРИВОДНОЙ БЛОК И СНЯТИЕ С

Эта насадка вертикального кустореза предназначена для использования с приводным блоком EGO PH1400E с ЛИТИЙ-ИОННЫМ аккумулятором 56 В. Кроме положения верхней обрезки существует также положение боковой обрезки, которое предусмотрено на вале вертикального кустореза для подключения к приводному блоку (Рис. E). Подробные сведения о приемах работы см. в разделе «ПРИЕМЫ РАБОТЫ» данного руководства. Описание частей на Рис. E E-1 Положение верхней обрезки E-2 Положение боковой обрезки Инструкции по установке насадки вертикального кустореза на приводной блок см. в разделе «УСТАНОВКА ИНСТРУМЕНТА НА ПРИВОДНОЙ БЛОК» руководства пользователя приводного блока PH1400E. Инструкции по снятию насадки вертикального кустореза с приводного блока см. в разделе «СНЯТИЕ ИНСТРУМЕНТА С ПРИВОДНОГО БЛОКА» руководства пользователя приводного блока PH1400E. УСТАНОВКА ЗАЩИТЫ НАКОНЕЧНИКА (дополнительно)

1. С помощью шестигранного ключа 3 мм извлеките

короткий болт, плоскую шайбу, вкладыш и гайку на конце режущего элемента (Рис. F). Сохраните плоскую шайбу, вкладыш и гайку для последующей сборки. Описание частей на Рис. F F-1 Гайка F-3 Плоская шайба F-2 Вкладыш F-4 Короткий болт

Выровняйте защиту наконечника с выступом на режущем элементе и установите на место. Закрепите с помощью нового длинного болта и гайки, а также сохраненных шайбы, вкладыша и гайки (Рис. G). Описание частей на Рис. G G-1 Гайка G-4 Вкладыш G-2 Защита наконечника G-5 Плоская шайба G-3 Гайка G-6 Длинный болт ЭКСПЛУАТАЦИЯ ОПАСНО! Никогда не работайте с инструментом вблизи линий электропередач, электрических кабелей или других источников электричества. Если в режущие элементы попал электропровод, НЕ ПРИКАСАЙТЕСЬ К РЕЖУЩИМ ЭЛЕМЕНТАМ И АЛЮМИНИЕВОЙ ШТАНГЕ! ОНИ МОГУТ БЫТЬ ПОД НАПРЯЖЕНИЕМ И ОЧЕНЬ ОПАСНЫ. Продолжайте удерживать кусторез за изолированную заднюю рукоятку или отложите в сторону безопасным способом. Прежде чем удалить застрявший в режущем элементе провод, отключите поврежденный провод от электросети. Контакт режущего элемента с другими проводящими ток частями кустореза или электрическими кабелями и проводами может привести к смерти от электрошока или серьезным травмам. ВНИМАНИЕ! Будьте крайне внимательны с инструментом, даже если хорошо разбираетесь в нем. Помните, что для получения тяжелой травмы достаточно отвлечься даже на долю секунды ВНИМАНИЕ! Используйте защитные очки с боковыми щитками. В противном случае отбрасываемые инструментом предметы могут попасть в глаза и стать причиной тяжелых травм. Перед каждым использованием полностью проверяйте устройство на наличие поврежденных, отсутствующих или ослабленных частей, таких как винты, гайки, болты, заглушки и т. д. Надежно закрепите все фиксаторы и заглушки и не пользуйтесь устройством до тех пор, пока не будут заменены поврежденные или отсутствующие части. ПРЕДУПРЕЖДЕНИЕ. Чтобы предотвратить получение серьезных травм, извлекайте аккумулятор перед выполнением сервисного обслуживания, очистки, замены принадлежностей или удаления материала из устройства. Очищайте инструмент после каждого использования. Инструкции по очистке см. в разделе «Обслуживание».

Инструмент можно использовать для обрезки живой изгороди, кустарника, поросли и аналогичных материалов диаметром не более 26 мм. ПРИМЕЧАНИЕ. Инструмент должен использоваться только по назначению. Любое другое использование, кроме упомянутого, считается ненадлежащим.НАСАДКА ЭЛЕКТРОСЕКАТОРА — HTA2000 105

ИСПОЛЬЗОВАНИЕ ВЕРТИКАЛЬНОГО КУСТОРЕЗА С ПРИВОДНЫМ БЛОКОМ ПРЕДУПРЕЖДЕНИЕ. Одевайтесь надлежащим образом, чтобы снизить риск получения травм при использовании данного инструмента. Не надевайте свободную одежду и украшения. Используйте средства защиты органов зрения и слуха. Надевайте плотные длинные брюки, прочную обувь и перчатки. Не надевайте шорты, сандалии и не работайте босиком. ПОДГОТОВКА К ОБРЕЗКЕ

1. Выберите для режущего элемента подходящее рабочее положение.

Снимите чехол с режущего элемента.

3. Для более безопасной и удобной работы

используйте наплечный ремень. Отрегулируйте наплечный ремень до удобного положения. Чтобы прикрепить наплечный ремень к приводному блоку, следуйте инструкциям в разделе «УСТАНОВКА НАПЛЕЧНОГО РЕМНЯ» руководства пользователя приводного блока PH1400E. ПРЕДУПРЕЖДЕНИЕ. Наплечный ремень также является быстроразъемным механизмом, использующимся в опасных ситуациях. В случае возникновения чрезвычайной ситуации немедленно снимите его с плеча любым способом. ПРИЕМЫ РАБОТЫ ◾ Горизонтальная обрезка (режущий элемент расположен под углом). Выполняйте обрезку близко к земле стоя на месте (например, низких кустов). Перемещайте режущий элемент влево и вправо, а также вверх и вниз по мере продвижения вдоль изгороди. Используйте обе стороны режущего элемента и не касайтесь поверхности земли (Рис.H). ◾ Горизонтальная обрезка (режущий элемент расположен прямо). Удерживайте режущий элемент под углом от 0° до 10° и перемещайте устройство горизонтально. Раскачивайте режущий элемент дугообразными движениями от середины куста к краям, чтобы обрезки падали на землю (Рис. I J и K). Рекомендации В этом рабочем положении обрезайте только изгороди, расположенные не выше уровня груди. ◾ Вертикальная обрезка (режущий элемент расположен под углом). При работе не располагайтесь непосредственно рядом с изгородью. Например, между оператором и изгородью должна находиться клумба. В таком положении для лучшего контроля над инструментом рекомендуется подсоединить вертикальный кусторез к приводному блоку в положении для боковой резки (см. Рис. E). Перемещайте режущий элемент вверх и вниз по мере продвижения вдоль изгороди. Используйте обе стороны режущего элемента (Рис. L). ◾ Вертикальная обрезка (режущий элемент расположен прямо). В этом случае достигается максимальная длина без использования дополнительных приспособлений. Перемещайте режущий элемент вверх и вниз по мере продвижения вдоль изгороди. Используйте обе стороны режущего элемента (Рис. M). ◾ Верхняя обрезка (режущий элемент расположен под углом). Удерживайте инструмент вертикально и перемещайте по дуге, чтобы максимально использовать его длину (Рис. N). Если изгородь очень высокая, потребуется использовать подходящую удлинительную штангу. ПРЕДУПРЕЖДЕНИЕ. Любое рабочее положение выше уровня головы является утомительным. Чтобы свести к минимуму риск несчастных случаев, работайте в таком положении только в течение коротких промежутков времени. Установите максимальный угол регулируемого режущего элемента, чтобы инструмент можно было удерживать в более низком и удобном положении (с наплечным ремнем) и при этом обеспечить необходимую эффективность. ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ИНСТРУМЕНТА См. раздел ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ПРИВОДНОГО БЛОКА в руководстве пользователя приводного блока PH1400E. ТЕХОБСЛУЖИВАНИЕ ПРЕДУПРЕЖДЕНИЕ. Прежде чем выполнять проверку, очистку или обслуживание устройства, выключите двигатель, дождитесь, пока все движущиеся детали полностью остановятся, а затем извлеките аккумулятор. Несоблюдение данных инструкций может привести к серьезным травмам или материальному ущербу. ПРЕДУПРЕЖДЕНИЕ. При ремонте используйте только идентичные запасные части. Использование других запасных частей может привести к возникновению опасной ситуации или повреждению устройства. Чтобы обеспечить безопасность и надежность устройства, его ремонт должен выполнять квалифицированный специалист.НАСАДКА ЭЛЕКТРОСЕКАТОРА — HTA2000 106

ОБЩЕЕ ОБСЛУЖИВАНИЕ Не используйте растворители для очистки пластиковых частей. Большинство пластиковых частей чувствительны к различным бытовым растворителям и могут быть повреждены. Для очистки от грязи, пыли, масла, смазки и т. п. используйте чистую ткань. ОЧИСТКА УСТРОЙСТВА ◾ Используйте мягкую щетку, чтобы удалить загрязнения из воздухозаборных отверстий и с режущего элемента. ◾ Для удаления смолы и других липких загрязнений распылите на режущий элемент растворитель для смол. Запустите двигатель на короткое время, чтобы растворитель равномерно распределился по режущему элементу. ◾ Не используйте активные моющие средства для очистки пластикового корпуса или рукоятки. Они могут быть повреждены определенными ароматическими маслами, такими как хвойное и лимонное масла, а также растворителями, например керосином. Кроме того, наличие влаги может привести к поражению электрическим током. Протрите влажное место мягкой сухой тканью. Никогда не используйте воду для очистки инструмента. ЗАТОЧКА РЕЖУЩЕГО ЭЛЕМЕНТА Если эффективность резки начинает снижаться и режущие элементы часто цепляются за ветки, необходима заточка режущих элементов. Рекомендуется, чтобы заточку выполнил квалифицированный специалист. ПРИМЕЧАНИЕ. Не используйте кусторез с тупыми или поврежденными режущими ножами. Это может вызвать перегрузку и стать причиной неудовлетворительных результатов резки. СМАЗКА РЕЖУЩЕГО ЭЛЕМЕНТА Во избежание появления ржавчины рекомендуется перед длительным хранением смазать режущие элементы антикоррозионной смазкой. ПРЕДУПРЕЖДЕНИЕ. Ножи очень острые. При работе с узлом ножа надевайте нескользящие, сверхпрочные защитные перчатки. Не помещайте руки или пальцы между ножами и в любое другое положение, где они могут быть защемлены или отрезаны. НИКОГДА не прикасайтесь к ножам и не ремонтируйте устройство, если в нем установлен аккумулятор. СМАЗКА ШЕСТЕРНЕЙ РЕДУКТОРА Шестерни в редукторе необходимо периодически смазывать трансмиссионной смазкой. Проверяйте уровень смазки каждые 50 часов работы, сняв уплотнительный винт корпуса редуктора. Предусмотрено три уплотнительных винта: один сбоку и два сверху. Если по бокам шестерней не видно следов смазки, выполните указанные ниже действия, чтобы залить трансмиссионную смазку на 3/4 объема. Не заливайте шестерни редуктора полностью.

1. В зависимости от извлекаемого винта положите

инструмент на бок или на заднюю часть, чтобы уплотнительный винт был направлен вверх (Рис. O и P).

2. Используйте прилагаемый ключ, чтобы открутить и

извлечь уплотнительный винт.

3. Используйте смазочный шприц (не входит в

комплект), чтобы впрыснуть немного смазки в отверстие для винта (не более 3/4 объема).

4. Закрутите уплотнительный винт после смазки.

ХРАНЕНИЕ УСТРОЙСТВА ◾ Извлеките аккумулятор из устройства. ◾ Тщательно очистите устройство перед хранением. ◾ Перед хранением или транспортировкой надевайте чехол на режущий элемент. Будьте осторожны с острыми зубьями режущего элемента. Для экономии места рекомендуется сложить вертикальный кусторез в положение для хранения (см. Рис. B). ◾ Если инструмент снят с приводного блока и хранится отдельно, наденьте колпачок на вал инструмента, чтобы избежать загрязнения втулки. ◾ Храните устройство в сухом, хорошо проветриваемом, закрытом или высоком месте, недоступном для детей. Не храните устройство рядом с удобрениями, бензином или другими химическими веществами.НАСАДКА ЭЛЕКТРОСЕКАТОРА — HTA2000 107

Защита окружающей среды Не выбрасывайте электроприборы, зарядные устройства и аккумуляторные батареи вместе с бытовыми отходами! Неиспользуемое электрическое и электронное оборудование (в соответствии с законом ЕС 2012/19/ EU), а также неисправные или разряженные аккумуляторные батареи (в соответствии с законом ЕС 2006/66/ EC) должны утилизироваться отдельно от другого мусора. При утилизации электроприборов на свалках и полигонах ТБО опасные вещества могут попасть в грунтовые воды, а следовательно и в пищу, что создает угрозу здоровью и благосостоянию людей. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ

HTA2000 с литий-ионным аккумулятором 56 В, предназначенная

блоком PH1400E соответствует основным правилам техники безопасности и производственной санитарии следующих директив: 2006/42/EC, 2014/30/EU, 2011/65/EU, 2000/14/EC Применяемые стандарты и технические характеристики: EN 60745-1, EN ISO 10517, EN 55014-1, EN 55014-2 Измеренный уровень звуковой мощности: 92,3 дБ (A) Гарантированный уровень звуковой мощности: 95 дБ (A)

• (Вышеуказанные параметры протестированы и измерены при использовании с приводным блоком.) Peter Melrose Dong Jianxun Директор EGO Europe GmbH Руководитель отдела технического контроля Chervon * (уполномоченный представитель CHERVON и лицо, ответственное за техническую документацию) 01/12/2016НАСАДКА ЭЛЕКТРОСЕКАТОРА — HTA2000 108

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПРИЧИНА РЕШЕНИЕ Вертикальный кусторез не работает. ◾ Аккумулятор не установлен в кусторез. ◾ Установите аккумулятор в вертикальный ◾ Нет электрического контакта между кусторезом и аккумулятором. ◾ Снимите батарею, проверьте контакты и установите ее на место. ◾ Аккумуляторная батарея разряжена. ◾ Зарядите аккумулятор. ◾ При нажатии на курок-выключатель не была нажата кнопка фиксатора. ◾ Нажмите на рычаг блокировки и удерживайте его, затем зажмите курковый переключатель, чтобы включить инструмент. ◾ Аккумулятор или приводной блок перегрелся. ◾ Дайте аккумулятору или приводному блоку остыть, пока температура не упадет ниже 67°C. ◾ Режущий элемент заклинило. ◾ Извлеките аккумулятор из устройства. Аккуратно устраните препятствие, переустановите аккумулятор и перезапустите инструмент. ◾ Вертикальный кусторез неправильно соединен с приводным блоком. ◾ Отсоедините вертикальный кусторез от приводного блока. Подсоедините заново согласно инструкциям в разделе «УСТАНОВКА ИНСТРУМЕНТА НА ПРИВОДНОЙ БЛОК» руководства пользователя приводного блока PH1400E.Сильная вибрация или

◾ Сухие или ржавые режущие элементы. ◾ Смажьте режущий элемент. ◾ Режущий элемент или его основание ◾ Замените режущий элемент или его основание. Обратитесь в сервисный центр EGO для замены режущего элемента или его основания (см. стр. 29). ◾ Согнутый или поврежденный зубец на режущем элементе. ◾ Замените режущий элемент или его основание. Обратитесь в сервисный центр EGO для замены режущего элемента или его основания (см. стр. 29). ◾ Открутите болты режущего элемента. ◾ Закрутите болты режущего элемента. При помощи ключа 3 мм (не прилагается) закрутите болт по часовой стрелке, чтобы затянуть его.

ГАРАНТИЙНАЯ ПОЛИТИКА EGO Посетите веб-сайт egopowerplus.com, чтобы ознакомиться со всеми условиями и сроками гарантийной политики EGO.KOŃCÓWKA NOŻYCE DO ŻYWOPŁOTU — HTA2000

ПРОЧИТАЙТЕ ВСЕ ИНСТРУКЦИИ! ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Остаточные риски! Если вы используете электронные устройства, такие как кардиостимулятор, перед эксплуатацией данного устройства проконсультируйтесь с врачом. Использование электрооборудования в непосредственной близости от кардиостимулятора может привести к образованию помех и повреждению кардиостимулятора. ПРЕДУПРЕЖДЕНИЕ. Чтобы обеспечить безопасность и надежность устройства, его ремонт должен выполнять квалифицированный специалист. СИМВОЛЫ БЕЗОПАСНОСТИ Символы безопасности предназначены для привлечения внимания к возможным рискам. Символы безопасности, а также объяснения к ним, требуют особого внимания и понимания. Предупреждения по технике безопасности сами по себе не устраняют опасность. Инструкции и предупреждения не заменяют соответствующие меры по предотвращению несчастных случаев. ПРЕДУПРЕЖДЕНИЕ. Перед использованием устройства внимательно прочитайте все инструкции в данном руководстве пользователя и ознакомьтесь с предупреждающими символами безопасности, такими как «ОПАСНОСТЬ», «ПРЕДУПРЕЖДЕНИЕ» и «ВНИМАНИЕ». Несоблюдение всех приведенных ниже инструкций может привести к поражению электрическим током, возникновению пожара и/или получению серьезных травм. ЗНАЧЕНИЕ СИМВОЛОВ ПРЕДУПРЕЖДАЮЩИЙ СИМВОЛ Означает УВЕДОМЛЕНИЯ, ПРЕДУПРЕЖДЕНИЯ и ПРЕДОСТЕРЕЖЕНИЯ. Может использоваться с другими символами или изображениями. ПРЕДУПРЕЖДЕНИЕ. В результате работы электроинструмента в глаза могут попасть посторонние предметы, что приведет к серьезному повреждению глаз. Перед началом использования электроинструмента всегда надевайте защитную маску или защитные очки с боковыми щитками и полнопрофильную защитную маску (при необходимости). Поверх очков или стандартных защитных очков рекомендуется надевать маску Wide Vision Safety. ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Далее приведено изображение и описание символов безопасности, которые могут присутствовать на данном устройстве. Перед сборкой или использованием внимательно прочитайте все инструкции, приведенные на устройстве, и соблюдайте их.Предупреждение об опасностиУказывает на потенциальную опасность получения травмы.Внимательно прочитайте руководство пользователя.Чтобы уменьшить риск получения травм, перед использованием устройства необходимо прочитать и понять руководство по эксплуатации.Надевайте защитные очки.При работе с данным устройством всегда используйте защиту для глаз или защитные очки с боковыми щитками и полнопрофильную защитную маску. Соответствует основным требованиям стандартов безопасности Европейских директив.ЛИТИЕВАЯ ПРИВОДНАЯ ГОЛОВКА 56 В — PH1400E72

WEEE Неисправные электрические устройства нельзя выбрасывать вместе с бытовым мусором. Сдавайте их в авторизованные пункты сбора и утилизации.Не оставляйте под дождем.Во время дождя не используйте устройство и не оставляйте его вне помещения. Вольт Напряжение Миллиметр Длина или размер Сантиметр Длина или размер in. Дюйм Длина или размер Килограмм Масса Фунт МассаПостоянный токТип или характеристика тока ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТАМИ ПРЕДУПРЕЖДЕНИЕ. Прочитайте все предупреждения и инструкции по технике безопасности. Несоблюдение этих предупреждений и инструкций может привести к поражению электрическим током, пожару и (или) тяжелым травмам. Сохраните все предупреждения и инструкции для использования в будущем. Термин «электроинструмент» в предупреждениях означает электрический инструмент с питанием от сети (с кабелем) или электрический инструмент с питанием от аккумулятора (без кабеля). БЕЗОПАСНОСТЬ РАБОЧЕГО МЕСТА ◾ Обеспечьте чистоту и освещенность рабочего места. Загроможденные и плохо освещенные места служат причиной несчастных случаев. ◾ Не используйте электроинструменты во взрывоопасных местах, например вблизи горючих жидкостей, бензина или пыли. Электроинструменты генерируют искры, которые могут воспламенить пыль или испарения. ◾ Не позволяйте детям и посторонним находиться вблизи работающего электроинструмента. Отвлекающие факторы могут привести к потере контроля. ЭЛЕКТРОБЕЗОПАСНОСТЬ ◾ Вилка электроинструмента должна соответствовать розетке. Никогда не переделывайте вилку. Не используйте никакие переходники для вилок с заземлением. Использование оригинальных вилок и соответствующих им розеток уменьшает риск поражения электрическим током. ◾ Избегайте прикосновений к заземленным объектам, таким как трубы, радиаторы, плиты и холодильники. Риск поражения электрическим током выше, когда тело заземлено. ◾ Не подвергайте электроинструменты воздействию дождя или влаги. При попадании воды в электроинструмент увеличивается риск поражения электрическим током. ◾ Обращайтесь с кабелем аккуратно. Никогда не переносите, не тяните и не выключайте электроинструмент за кабель. Держите кабель подальше от источников тепла, масла, острых предметов или движущихся частей. Поврежденные или запутанные кабели повышают опасность поражения электрическим током. ◾ Для работы с электроинструментом вне помещения используйте предназначенный для этого удлинительный кабель. Использование кабеля, подходящего для использования вне помещения, снижает риск поражения электрическим током. ◾ Если использование электроинструмента в сыром помещении неизбежно, подключайте его через выключатель короткого замыкания на землю (ВКЗЗ). Использование ВКЗЗ уменьшает риск поражения электрическим током. ЛИЧНАЯ БЕЗОПАСНОСТЬ ◾ При использовании электроинструмента будьте бдительны, следите за своими действиями и следуйте здравому смыслу. Не пользуйтесь электроинструментом, если вы устали или находитесь под воздействием наркотиков, алкоголя или медикаментов. Даже кратковременная невнимательность при работе с электроинструментом может привести к тяжелым травмам.ЛИТИЕВАЯ ПРИВОДНАЯ ГОЛОВКА 56 В — PH1400E 73

◾ Используйте средства индивидуальной защиты. Всегда используйте защитные средства для глаз. Использование защитных средств, таких как респиратор, нескользкая защитная обувь, каска или средства защиты органов слуха в соответствующих условиях уменьшает риск получения травм. ◾ Не допускайте непредвиденных запусков. Перед подключением инструмента к сети питания (или аккумулятору) и перед его переноской убедитесь, что выключатель находится в выключенном положении. Не держите палец на выключателе при переноске электроинструментов и не включайте вилку в розетку, если электроинструмент включен. Это может привести к несчастному случаю. ◾ Перед включением электроинструмента снимите с него регулировочные инструменты и гаечные ключи. Регулировочный инструмент или гаечный ключ, оставленный на вращающейся части электроинструмента, может стать причиной травмы. ◾ Не перенапрягайтесь. Всегда сохраняйте устойчивое положение и равновесие. Это позволит лучше контролировать электроинструмент в непредвиденных ситуациях. ◾ Одевайтесь надлежащим образом. Не надевайте свободную одежду и украшения. Держите волосы, одежду и перчатки подальше от движущихся частей. Свободная одежда, украшения и длинные волосы могут попасть в движущиеся части. ◾ При наличии пылеулавливающих устройств убедитесь в том, что они подключены и правильно работают. Использование пылеулавливающих устройств снижает вред, причиняемый пылью. ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ ЭЛЕКТРОИНСТРУМЕНТА ◾ Не прикладывайте к электроинструменту чрезмерных усилий. Используйте подходящий для ваших задач электроинструмент. Правильно выбранный электроинструмент более эффективен и безопасен при номинальной нагрузке. ◾ Не используйте электроинструмент, если его выключатель неисправен. Электроинструменты с неисправным выключателем опасны и подлежат ремонту. ◾ Перед регулировкой, сменой аксессуаров или хранением отключите электроинструмент от сети питания и/или аккумуляторов. Такие меры предосторожности уменьшают риск случайного запуска электроинструмента. ◾ Храните неиспользуемые электроинструменты в местах, недоступных для детей, и не доверяйте электроинструмент лицам, не знакомым с ним и с этими инструкциями. Электроинструменты опасны в руках неподготовленных пользователей. ◾ Выполняйте техническое обслуживание электроинструментов. Проверьте выравнивание и сцепление подвижных деталей, наличие поломок и прочие условия, которые могут повлиять на работу электроинструмента. Если электроинструмент поврежден, перед использованием его необходимо отремонтировать. Недостаточный уход за электроинструментом является причиной многих несчастных случаев. ◾ Храните режущие инструменты в чистоте и заточенном состоянии. Правильно обслуживаемые и хорошо заточенные режущие инструменты меньше заклинивают и лучше контролируются. ◾ Используйте электроинструмент, аксессуары, насадки и т. п. в соответствии с этими инструкциями, учитывая условия и специфику выполняемой работы. Использование электроинструмента для выполнения непредусмотренных операций может привести к опасным ситуациям. ◾ Этот приводной блок 56 В PH1400E может использоваться только с указанными далее инструментами EGO.ТИП ИНСТРУМЕНТА НОМЕР МОДЕЛИИнструмент для обрезки кромки EA0800Кусторез BCA1200Триммер с леской STA1500Высоторез PSA1000Вертикальный кусторез HTA2000ЛИТИЕВАЯ ПРИВОДНАЯ ГОЛОВКА 56 В — PH1400E74

ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ ИНСТРУМЕНТА С ПИТАНИЕМ ОТ АККУМУЛЯТОРА ◾ Заряжайте аккумулятор только с помощью зарядного устройства, указанного изготовителем. Зарядное устройство, предназначенное для одного типа аккумуляторных батарей, может стать причиной пожара при использовании с другим типом батарей. ◾ Используйте электроинструмент только со специально предназначенными для него аккумуляторными батареями. Использование любого другого вида аккумуляторных батарей может стать причиной несчастных случаев или пожара.АККУМУЛЯТОРЗАРЯДНОЕ УСТРОЙСТВОBA1120E, BA2240E, BA2800, BA3360, BA4200 (Аккумуляторы BA3360 и BA4200 неприменимы при использовании насадки кустореза)CH5500E, CH2100E ◾ Когда аккумулятор не используется, храните его отдельно от металлических предметов — канцелярских скрепок, монет, ключей, гвоздей, винтов и др. — они могут замкнуть контакты. Короткое замыкание контактов аккумуляторной батареи может стать причиной ожогов или пожара. ◾ При неблагоприятных обстоятельствах из аккумуляторной батареи может потечь электролит. Избегайте контакта с ним. При случайном контакте промойте водой. Если жидкость попала в глаза, обратитесь к врачу. Жидкость из аккумуляторной батареи может вызвать раздражение и ожоги. ОБСЛУЖИВАНИЕ ◾ Ремонт электроинструмента должен производиться квалифицированным специалистом с использованием только идентичных запасных частей. Это обеспечит безопасную работу электроинструмента. ◾ При возникновении ситуаций, не описанных в данном руководстве, соблюдайте осторожность и руководствуйтесь здравым смыслом. Обратитесь в сервисный центр EGO за помощью. СОХРАНИТЕ ДАННЫЕ ИНСТРУКЦИИ! ДОПОЛНИТЕЛЬНЫЕ СПЕЦИАЛЬНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ МОЖНО НАЙТИ В ИНСТРУКЦИЯХ ПО ЭКСПЛУАТАЦИИ ПРИМЕНЯЕМЫХ ИНСТРУМЕНТОВ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение56 V Масса (без аккумулятора)2,73 kg УПАКОВОЧНЫЙ ЛИСТ НАЗВАНИЕ ДЕТАЛИ КОЛИЧЕСТВОПриводной блок Регулируемая передняя вспомогательная рукоятка Наплечный ремень Руководство по эксплуатации

ЧАСТИ ПРИВОДНОГО БЛОКА (Рис. А) 1. Отверстие для выхода воздуха2. Воздухозаборное отверстие3. Задняя рукоятка4. Кнопка блокировки5. Переключатель высокой/низкой скорости6. Ограничительное кольцо7. Регулируемая передняя вспомогательная рукоятка8. Муфта9. Кнопка извлечения вала10. Барашковый фиксатор11. Защитная штанга12. Курок13. Кнопка фиксации аккумулятора14. Резиновая защитная накладка

Электрические контакты Выталкивающий механизм Наплечный ремень (специальный аксессуар)ЛИТИЕВАЯ ПРИВОДНАЯ ГОЛОВКА 56 В — PH1400E 75

ПРЕДУПРЕЖДЕНИЕ. Если какие-либо части повреждены или отсутствуют, не используйте устройство, пока они не будут заменены. Использование устройства в случае повреждения или отсутствия частей может привести к получению серьезной травмы. ПРЕДУПРЕЖДЕНИЕ. Перед сборкой, регулировкой, очисткой, а также когда устройство не используется, всегда извлекайте из него аккумулятор. УСТАНОВКА ИНСТРУМЕНТОВ НА ПРИВОДНОЙ

ПРЕДУПРЕЖДЕНИЕ. Полностью прочитайте руководство пользователя для каждого дополнительного инструмента, используемого с приводным блоком, и следуйте всем предупреждениям и инструкциям. Несоблюдение инструкций может привести к поражению электрическим током, возникновению пожара и/или получению серьезных травм. ПРЕДУПРЕЖДЕНИЕ. Этот приводной блок 56 В PH1400E предназначен для использования только с моделями инструментов EGO, указанными в данном руководстве пользователя или рекомендованными EGO для использования с данным приводным блоком. Использование других неавторизованных инструментов может стать причиной серьезных травм и повреждения имущества. ПРЕДУПРЕЖДЕНИЕ. Никогда не выполняйте установку, демонтаж или регулировку инструментов, если приводной блок работает или установлен аккумулятор. Двигатель должен быть остановлен, а аккумулятор извлечен, в противном случае существует риск получения серьезных травм. НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ПРИВОДНОЙ БЛОК БЕЗ УСТАНОВЛЕННОГО ИНСТРУМЕНТА.Инструмент соединяется с приводным блоком при помощи муфты.1. Остановите двигатель и извлеките аккумулятор.2. Открутите барашковый фиксатор.3. Снимите колпачок с инструмента. Совместите стрелку на вале инструмента со стрелкой на муфте и вставьте вал инструмента в муфту до щелчка, чтобы зафиксировать инструмент на месте (Рис. В).Описание частей на Рис. В B-1 Вал инструмента B-4 Стрелка на муфте B-2 Стрелка на вале инструмента B-5 Кнопка извлечения

B-3 Барашковый фиксаторB-6 Вал приводного блока4. Потяните за вал инструмента, чтобы убедиться, что он надежно зафиксирован в муфте. Если это не так, повращайте вал инструмента из стороны в сторону в муфте, пока он не встанет на место.5. Надежно затяните барашковый фиксатор. ПРЕДУПРЕЖДЕНИЕ. Перед использованием устройства убедитесь, что барашковый фиксатор полностью затянут. Во время использования время от времени проверяйте надежность его затяжения, чтобы предотвратить риск получения травм. ИЗВЛЕЧЕНИЕ ИНСТРУМЕНТА ИЗ ПРИВОДНОГО

1. Остановите двигатель и извлеките аккумулятор.2. Открутите барашковый фиксатор.3. Нажмите кнопку извлечения вала и, удерживая ее нажатой, вытяните или выкрутите вал инструмента из муфты. УСТАНОВКА И РЕГУЛИРОВКА ПЕРЕДНЕЙ ВСПОМОГАТЕЛЬНОЙ РУКОЯТКИ 1. Остановите двигатель и извлеките аккумулятор, если он установлен.2. Открутите барашковую гайку, чтобы снять регулируемую переднюю вспомогательную рукоятку (Рис. С). Описание частей на Рис. СC-1 Стопор C-3Передняя вспомогательная рукоятка с защитной штангойC-2 Зажим C-4 Барашковая гайка Установите переднюю вспомогательную рукоятку на вал между ограничительным кольцом и муфтой (Рис. D). 4. Вставьте зажим в углубление рукоятки (Рис. Е).5. Установите стопор и предварительно затяните при помощи барашковой гайки. Убедитесь, что передняя вспомогательная рукоятка расположена вертикально и направлена к верхней части задней рукоятки (Рис. F).ЛИТИЕВАЯ ПРИВОДНАЯ ГОЛОВКА 56 В — PH1400E76

6. Отрегулируйте переднюю вспомогательную рукоятку между ограничительным кольцом и муфтой, чтобы передняя рука была полностью выпрямлена во время использования (Рис. G).Описание частей на Рис. GG-1 Стрелка G-2Ограничительный диапазон A затем заблокируйте рычаг стопора (Рис. Н). ПРЕДУПРЕЖДЕНИЕ. Никогда не используйте устройство без надежно установленной передней вспомогательной рукоятки. ПРЕДУПРЕЖДЕНИЕ. Фиксируйте переднюю вспомогательную рукоятку только между ограничительным кольцом и муфтой. УСТАНОВКА НАПЛЕЧНОГО РЕМНЯ Нажмите на карабин ремня, чтобы открыть его, и присоедините к креплению плечевого ремня на приводном блоке (Рис. I). ИСПОЛЬЗОВАНИЕ ПРЕДУПРЕЖДЕНИЕ. Не допускайте небрежности и беспечности при работе с устройством. Помните, что потери бдительности на долю секунды достаточно для получения серьезной травмы. ПРЕДУПРЕЖДЕНИЕ. Всегда используйте защитные средства для глаз. В противном случае выбрасываемые предметы попадут в глаза, что может привести к получению серьезной травмы. ПРЕДУПРЕЖДЕНИЕ. Не используйте насадки или дополнительные приспособления, не рекомендованные производителем устройства. Использование нерекомендованных насадок и дополнительных приспособлений может привести к серьезным травмам. ПРЕДУПРЕЖДЕНИЕ. НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ПРИВОДНОЙ БЛОК БЕЗ УСТАНОВЛЕННОГО ИНСТРУМЕНТА. УСТАНОВКА И ИЗВЛЕЧЕНИЕ АККУМУЛЯТОРА ПРИМЕЧАНИЕ. Перед первым использованием полностью зарядите аккумулятор. Совместите ребра аккумулятора с крепежными отверстиями и вставьте аккумулятор до щелчка (Рис. J).Описание частей на Рис. J J-1 Крепежное отверстие J-2

Нажмите кнопку фиксации аккумулятора и извлеките аккумулятор (Рис. K). ПРЕДУПРЕЖДЕНИЕ. Чтобы предотвратить получение серьезной травмы, во время переноски и транспортировки инструмента всегда извлекайте аккумулятор и не держите руки на кнопке разблокировки и курковом переключателе. ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ПРИВОДНОГО БЛОКА (Рис. L)

Нажмите кнопку разблокировки и удерживайте ее. Затем зажмите курковый переключатель, чтобы включить приводной блок. Сила нажатия на курок влияет на скорость вращения приводного блока. Чем сильнее нажат курок, тем выше скорость. Отпустите курок.ПРИМЕЧАНИЕ. Двигатель работает только в том случае, когда рычаг блокировки и курок зажаты одновременно. Функция регулировки скорости (Рис. L) Приводной блок имеет два скоростных режима. Положение «1» соответствует низкой скорости, а положение «2» — высокой. Используйте переключатель высокой/низкой скорости для выбора подходящей скорости во время использования.Описание частей на Рис. LL-1 Переключатель высокой/низкой скоростиL-2 Кнопка разблокировкиL-3 КурокЛИТИЕВАЯ ПРИВОДНАЯ ГОЛОВКА 56 В — PH1400E 77

ОБСЛУЖИВАНИЕ ПРЕДУПРЕЖДЕНИЕ. Прежде чем выполнять проверку, очистку или обслуживание устройства, выключите двигатель, дождитесь, пока все движущиеся детали полностью остановятся, а затем извлеките аккумулятор. Несоблюдение данных инструкций может привести к серьезным травмам или материальному ущербу. ПРЕДУПРЕЖДЕНИЕ. При ремонте используйте только идентичные запасные части. Регулярно проверяйте и выполняйте техническое обслуживание устройства. Чтобы обеспечить безопасность и надежность устройства, его ремонт должен выполнять квалифицированный специалист.ПРИМЕЧАНИЕ. Перед каждым использованием полностью проверяйте устройство на наличие поврежденных, отсутствующих или ослабленных частей, таких как винты, гайки, болты, заглушки и т. д. Надежно закрепите все фиксаторы и заглушки и не пользуйтесь устройством до тех пор, пока не будут заменены поврежденные или отсутствующие части. Обратитесь в сервисный центр или к квалифицированному специалисту. ОБЩЕЕ ОБСЛУЖИВАНИЕ Не используйте растворители для очистки пластиковых частей. Большинство пластиковых частей чувствительны к различным бытовым растворителям и могут быть повреждены. Для очистки от грязи, пыли, масла, смазки и т. п. используйте чистую ткань. ОЧИСТКА ПРИВОДНОГО БЛОКА 1. Остановите двигатель и извлеките аккумулятор.2. Очистите приводной блок от грязи и мусора с помощью влажной ткани с мягким моющим средством.ПРИМЕЧАНИЕ. Не используйте активные моющие средства для очистки пластикового корпуса или рукоятки. Они могут быть повреждены определенными ароматическими маслами, такими как хвойное и лимонное масла. ХРАНЕНИЕ ПРИВОДНОГО БЛОКА 1. Перед хранением извлеките аккумулятор из приводного блока.2. Очистите приводной блок от всех инородных материалов. 3. Храните в недоступном для детей месте. 4. Храните вдали от источников коррозии, таких как садовые удобрения и техническая соль. Защита окружающей среды Не выбрасывайте электрооборудование, зарядные устройства, батарейки и аккумуляторы вместе с бытовыми отходами!В соответствии с европейским законом 2012/19/EU электрическое и электронное оборудование, которое не подлежит дальнейшей эксплуатации, а также непригодные и использованные батарейки и аккумуляторы (согласно европейскому закону 2006/66/EC) должны быть утилизированы отдельно.При утилизации электрических устройств на свалках в подземные воды могут просочиться опасные вещества, которые затем попадут в пищевую цепь и приведут к общему ухудшению здоровья и благополучия. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ См. руководство пользователя используемого инструмента.

ГАРАНТИЙНАЯ ПОЛИТИКА EGO Посетите веб-сайт egopowerplus.com, чтобы ознакомиться со всеми условиями и сроками гарантийной политики EGO.01/12/2016GŁOWICA Z AKUMULATOREM LITOWYM 56 V — PH1400E
