LIETOŠANAS INSTRUKCIJA MHT2000E EGO

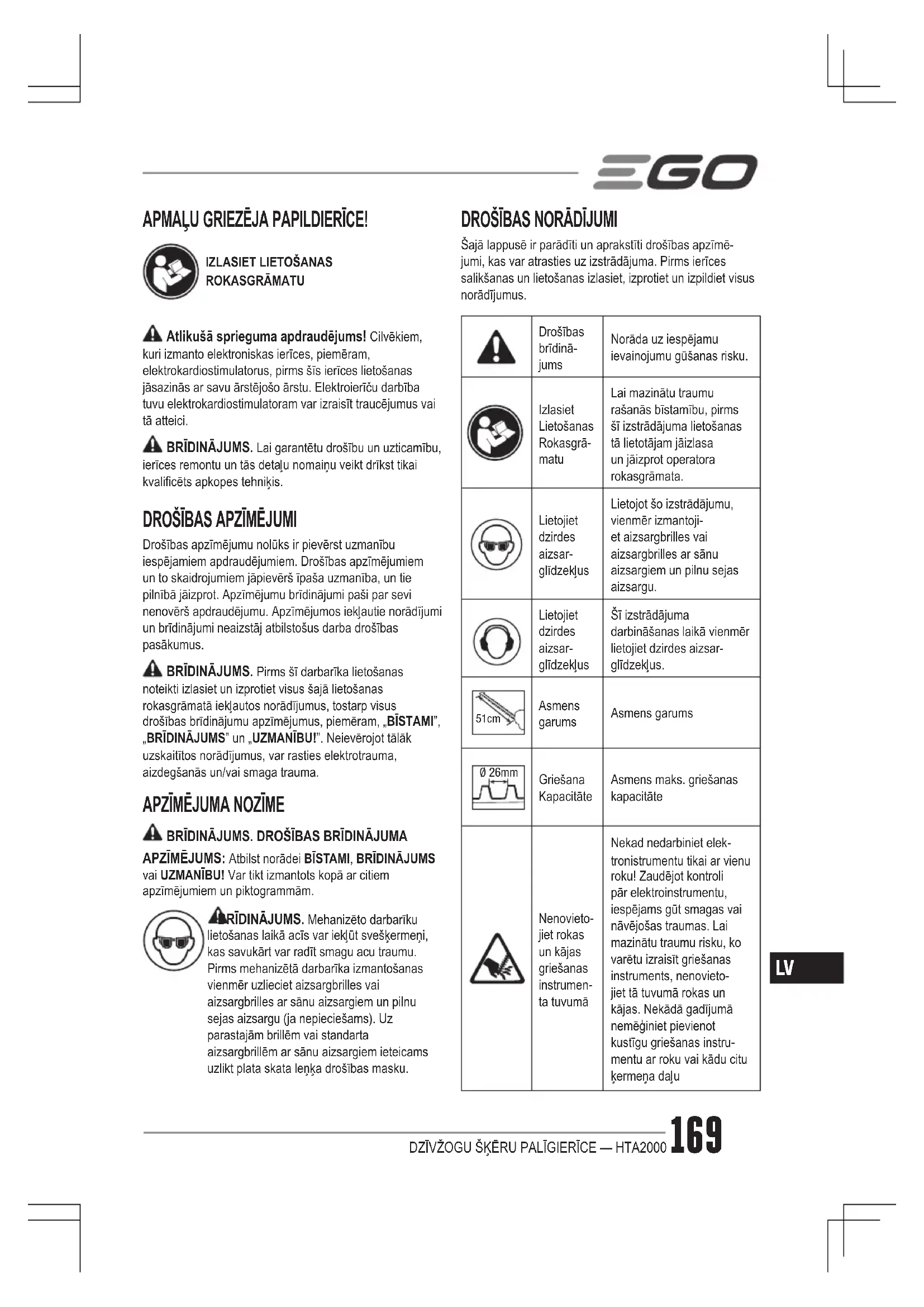

LV Dzivžogu škēru palīgierīce 169

Atlikušā sprieguma apdraudējums! Cilvēkiem, kuri izmanto elektroniskas ierīces, piemēram, elektrokardiostimulatorus, pirms šīs ierīces lietošanas jāsazinās ar savu ārstējošo ārstu. Elektroieriču darbība tuvu elektrokardiostimulatoram var izraisīt traucējumus vai tā atteici.

⚠ BRĪDINĀJUMS. Lai garantētu drošību un uzticamību, ierīces remontu un tās detaļu nomaiņu veikt drīkst tikai kvalificēts apkopes tehniķis.

DROŠĪBAS APZĪMĒJUMI

Drošības apzīmējumu nolūks ir pievērst uzmanību iespējamiem apdraudējumiem. Drošības apzīmējumiem un to skaidrojumiem jāpievērš īpaša uzmanība, un tie pilnībā jāizprot. Apzīmējumu brīdinājumi paši par sevi nenovērš apdraudējumu. Apzīmējumos iekļautie norādījumi un brīdinājumi neaizstāj atbilstošus darba drošības pasākumus.

⚠ BRĪDINĀJUMS. Pirms šī darbarīka lietošanas noteikti izlasiet un izprotiet visus šajā lietošanas rokasgrāmatā iekļautos norādījumus, tostarp visus drošības brīdinājumu apzīmējumus, piemēram, „BĪSTAMI”, „BRĪDINĀJUMS” un „UZMANĪBUI”. Neievērojot tālāk uzskaitītos norādījumus, var rasties elektrotrauma, aizdegšanās un/vai smaga trauma.

APZİMĚJUMA NOZİME

BRĪDINĀJUMS. DROŠĪBAS BRĪDINĀJUMA

APZIMEJUMS: Atbilst norādei BISTAMI, BRIDINAJUMS vai UZMANIBU! Var tikt izmantots kopā ar citiem apzimējumiem un piktogrammām.

ARIDINAJUMS. Mehanizēto darbarīku lietošanas laikā acīs var iekļūt svešķermeņi, kas savukārt var radīt smagu acu traumu. Pirms mehanizētā darbarīka izmantošanas vienmēr uzlieciet aizsargbrilles vai aizsargbrilles ar sānu aizsargiem un pilnu sejas aizsargu (ja nepieciešams). Uz parastajām brillēm vai standarta aizsargbrillēm ar sānu aizsargiem ieteicams uzlikt plata skata lenķa drošības masku.

DROŠĪBAS NORĀDĪJUMI

Šajā lappusē ir parādīti un aprakstīti drošības apzīmējumi, kas var atrasties uz izstrādājuma. Pirms ierīces salikšanas un lietošanas izlasiet, izprotiet un izpildiet visus norādījumus.

	Drošības brīdinā-jums	Norāda uz iespējamu ievainojumu gūšanas risku.
—	Izlasiet Lietošanas Rokasgrā-matu	Lai mazinātu traumu rašanās bīstamību, pirms šī izstrādājuma lietošanas tā lietotājam jāizlasa un jāizprot operatora rokasgrāmata.
—	Lietojiet dzirdes aizsar-glīdzekļus	Lietojot šo izstrādājumu, vienmēr izmantoji-et aizsargbrilles vai aizsargbrilles ar sānu aizsargiem un pilnu sejas aizsargu.
—	Lietojiet dzirdes aizsar-glīdzekļus	Šī izstrādājuma darbināšanas laikā vienmēr lietojet dzirdes aizsar-glīdzekļus.
____	Asmens garums	Asmens garums
____	Griešana Kapacitāte	Asmens maks. griešanas kapacitāte
____	Nenovieto-jiet rokas un kājas griešanas instrumen-ta tuvumā	Nekad nedarbiniet elek-tronistrumentu tikai ar vienu roku! Zaudējot kontroli pār elektroinstrumentu, iespējams gūt smagas vai nāvējošas traumas. Lai mazinātu traumu risku, ko varētu izraisīt griešanas instruments, nenovieto-jiet tā tuvumā rokas un kājas. Nekādā gadījumā nemēģiniet pievienot kustīgu griešanas instru-mentu ar roku vai kādu citu ķermeņa daļu

LV

	Neļaujiet tuvoties nepie-derošām personām	Lietojot dzīvžogu trimmeri ar kātu, sekojiet, lai citi cilvēki un mājdzīvnieki atro-das vismaz 15 m attālumā no ierīces.
	Sargājiet no lietus	Neizmantojiet zāgi lietū vai neatstājiet ārā, kamēr līst lietus.
	CE	Šis izstrādājums atbilst piemērojamajām Eiropas Komisijas (EK) direktīvām.
	EEIA	Elektrisko izstrādājumu atkritumus nedrīkst izmest kopā ar sadzīves atkritumi-em. Nogādāt uz pilnvarotu pārstrādes punktu.
	Troksnis	Garantētais trokšņa jaudas līmenis. Trokšņa emisija vidē atbilst Eiropas Komisijas direktīvas prasībām.
V Volti Spriegums
mm milimets Garums vai izmērs
cm centimets Garums vai izmērs
in. colla Garums vai izmērs
kg kilograms Svars

SVARİGI DROŠĪBAS NORĀDĪJUMI

⚠ BRĪDINĀJUMS! Izmantojot elektriskās dārzkopības ierīces, vienmēr veiciet pamata piesardzības pasākumus, lai mazinātu aizdegšanās, elektrošoka, traumu rašanās draudus, un ievērojiet tālāk sniegtās norādes.

RÜPİGI IZLASIET PIRMS LIETOŠANAS

SAGLABÄJIET TURPMÄKÄM UZZINÄM

⚠ BĪSTAMI! Nedarbināt tuvu elektropārvades līnijām! lerīce nenodrošina aizsardzību pret elektrošoku, nonākot saskarē ar elektroenerģijas pārvades gaisvadu līnijām; izlasiet vietējos noteikumus par drošu attālumu no elektroenerģijas pārvades gaisvadu līnijām un pirms darbarīka lietošanas ienemiet drošu darba stāvokli.

DZIVŽOGU TRIMMERA DROŠIBAS BRIDINAJUMI

⚠ BĪSTAMI! Nepieskarieties asmenim ar rokām.

Pieskaroties asmenim, tiks güti smagi miesas bojājumi.

■ Neļaujiet nevienai ķermeņa daljai nonākt saskarē ar griēšanas asmeni. Kamēr asmeņi kustās, nenoņemiet apgriezto materiālu vai neturiet materiālu, kuru grasāties apgriezt. Pirms iestrēgušu materiālu izņemšanas pārliecinieties, ka ieslēgšanas / izslēgšanas slēdzis atrodas izslēgtā stāvoklī. Ja dzīvžogu trimmera darbināšanas laikā kaut uz mirkli zaudēsiet uzmanību, varat gūt nopietnus ievainojumus.
■ Mašinām ar fiksētu transportēšanas pozīciju (griešanas asmens atrodas salocītā pozīcijā pie dzīvžogu trimmera kāta): Nekad neiedarbiniet mašīnu, tai atrodoties transportēšanas pozīcijā — asmeņi šajā pozīcijā nav nofiksēti un nav iespējams vizuāli pārliecināties, vai brīdī, kad vēlaties veikt griešanas asmens regulēšanu un novietošanu vēlamajā griešanas pozīcijā (kurā asmeņi atrodas fiksētā pozīcijā), tie ir pilnībā pārtraukuši kustību.
■ Pärnēsājiet dzīvžogu trimmeri aiz tā roktura, griešanas asmenim esot izslēgtam. Pirms dzīvžogu trimmera pārvadāšanas vai novietošanas glabāšanā vienmēr uzstādiet griešanas ierīces pārsegu. Pareiza dzīvžogu trimmera apkopšana samazina iespējamo ievainojumu risku, ko varat gūt no griešanas asmeņiem.
■ Paceļot vai turot dzīvžogu trimmeri, nesatveriet tā atklātos griešanas asmeņus vai griezējmalas.
- Turiet elektroinstrumentu tikai pie izolētajām satveršanas virsmām, jo griešanas asmens var saskarties ar apslēptiem vadiem. Ja griešanas asmens pārgriež „dzīvu“ vadu, elektroinstrumenta atklātās metāla daļas „atdzīvojas“ un operators var saņemt elektriskās strāvas triecienu.

• Nodrošiniet, ka vads neatrodas griešanas zonā. Darba laikā vads var paslēpties krūmos un tādējādi asmens to var nejauši pārgriezt.
  ■ Pirms darba pārbaudiet, vai dzīvžogā neslēpjas sveškermani, piemēram, drāšu žogs.
  Lai mazinātu traumu gūšanas risku kontroles zaudēšanas gadījumā, jums jābūt pilnībā pārliecinātam, ka griešanas asmens neatrodas saskare ar jums un jebkādiem citiem šķeršliem/objektiem, tostarp zemi, jo brīdī, kad instruments tiek iedarbināts, motora pievadītā jauda liks iekustinās instrumenta griešanas asmeni.
• Neļaujiet citām personām tuvoties darba zonai. Lietojot dzīvžogu trimmeri ar kātu, sekojiet, lai citi cilvēki un mājdzīvnieki atrodas vismaz 15 m attālumā no ierīces.

■ Nekad neļaujiet bērniem darbināt dzīvžogu trimmeri.

- Darbiniet dzivžogu trimmeri ar abām rokām. Darbināšana ar vienu roku var radit kontroles zudumu, tādējādi izraisot nopietnus ievainojumus.

Nestiepieties pārāk tālu. Vienmēr saglabājiet pareizu stāju un līdzsvaru. Īpaši piesardzīgiem jābūt slidenos apstākļos (mitra pamatne, sniegs), kā arī sarežģītā, aizaugušā reljefā. Lai izvairītos no kritušiem zariem, krūmājiem un atgriezumiem, uzmanieties no grūti pamanāmiem šķēršļiem, piemēram, celmiem, saknēm un grāvjiem. Esiet ārkārtīgi piesardzīgs, strādājot slīpumā vai uz nelīdzenas pamatnes.

■ Nelietot ierīci uz kāpnēm, jumta, kokā vai uz citas nestabilas pamatnes. Stabila stāja uz stingras pamatnes ľauj labāk kontrolēt dzīvžogu trimmeri negaidītās situācijās.

■ Nevienu brīdi nenovērsiet skatu no griešanas asmeņiem — negrieziet dzīvžogu vietās, kuras nespējat pārredzēt. Griežot augsta dzīvžoga augšējo daju, bieži pārbaudiet, vai dzīvžoga otrā pusē neatrodas cilvēki, dzīvnieki vai škēršļi.

■ Konstatējot bojājumus, pirms dzīvžogu trimmera turpmākas lietošanas pārbaudiet bojātās daļas. Pārbaudiet kustīgo daļu salāgojumu, daļu iespējamo saskari; pārbaudiet, vai daļas nav salūzušas, pārbaudiet stiprinājumus un jebkādu citu stāvokli, kas var ietekmēt trimmera darbību.

■ Regulāros intervālos pārbaudiet, vai asmens un dzinēja uzstādīšanas bultskrūves nav kluvušas valīgas. Tāpat vizuāli pārbaudiet, vai asmens nav bojāts (piemēram, saliekts, ieplaisājis vai nodilis). Asmens maiņas gadījumā izmantojiet tikai EGO™ asmeni.

■ Nomainiet asmeni, ja tas ir saliekts vai ieplaisājis. Nelīdzsvarots asmens var radīt vibrācijas, kas var izraisīt dzinēja piedziņas mehānisma bojājumus vai ievainojumus.

■ Ja aprīkojums sāk neierasti vibrēt, apturiet dzinēju un nekavējoties nosakiet cēloni. Vibrācija parasti liecina par klūmi.

- Trimmeris ir paredzēts tādu zaru apgriešanai, kuru biezums nepārsniedz 26 mm.

■ Strādājiet tikai dienas laikā vai labā mākslīgajā apgaismojumā.

■ Nedarbiniet akumulatora dzīvžogu trimmeri lietū.

PAPILDU BRĪDINĀJUMI

■ Neuzlādējiet akumulatora bloku lietū vai mitrās vietās.

■ Izmantojiet tikai kopā ar EGO akumulatoriem un uzlādes iericēm.

AKUMULATORS LÄDËTÄJS
BA1120E, BA2240E, BA2800, BA3360, BA4200	CH2100ECH5500E

■ Pirms izmešanas akumulatora bloks jäiznem no ierīces.

■ No akumulatora jāatbrīvojas drošā veidā.

■ Nemetiet akumulatoru ugunī. Akumulatora elementi var uzsprāgt. īpašus norādījumus par atbilstošu atbrīvošanos no akumulatoriem meklējiet vietējos normatīvos.

- Neatveriet un nebojājiet akumulatoru. Elektrolīts, kas izplūst, ir korozīvs un var radīt acu un ādas bojājumus. Norijot var būt toksisks.

⚠ UZMANĪBU! Elektrolīts ir atšķaidīta sērskābe, kas ir kaitīga ādai un acīm. Tai piemīt elektrovadītspēja un tā ir korozīva.

Rīkojieties ar akumulatoriem ľoti uzmanīgi, neveidojiet išslēgumu ar materiāliem, kas vada elektrību, piemēram, gredzeniem, rokassprādzēm un atslēgām. Akumulators vai vads var pārkarst un radīt apdegumus.

- Akumulatora darbarikus nav nepieciešams pieslēgt elektrotīklam, tādēļ tie vienmēr ir darbības stāvoklī. Pat, ja darbarīks nedarbojas, vienmēr sargieties no iespējama apdraudējuma. levērojiet piesardzību, veicot apkopes vai uzturēšanas darbus.

■ Pirms apkopes un uzturēšanas darbu veikšanas, tīrīšanas vai darbarīkā iestrēguša materiāla iztīrīšanas izņemiet akumulatora bloku.

- Rezerves daļas — veicot apkopes darbus, vienmēr izmantojiet identiskas EGO rezerves daļas. Citu piederumu vai pierīču lietošana var palielināt traumu gūšanas iespējamību.

- Jūsu elektroinstrumenta apkopes un uzturēšanas darbus drīkst veikt tikai kvalificēts mehāniķis, izmantojot tikai identiskas mainas detaljas. Tādējādi tiks garantēta elektroinstrumenta drošība.

■ Nemazgājiet ar šlūteni; nepieļaujiet ūdens iekļušanu motorā un elektriskajos savienojumos.

■ Uzglabājiet instrumentu sausā, aizslēdzamā vai augstā — bērniem nepieejamā — vietā.

■ Gadījumos, kas nav aprakstīti šajā rokasgrāmatā, esiet uzmanīgi un rīkojieties prātīgi. Lai saņemtu palīdzību, sazinieties ar EGO apkopes centru.

三GO

- Saglabājiet šo norādījumus. Regulāri pārskatiet tos un lietojiet, lai iepazīstinātu citus lietotājus, kas arī var izmantot šo darbarīku. Ja kādam aizdodat šo darbarīku, pievienojiet arī šos norādījumus, lai nepieļautu nepareizu darbarīka izmantošanu un traumu rašanos.

SAGLABĀJIET ŠOS NORĀDĪJUMUS!

PIEZIME! IZLASIET INSTRUMENTGALVAS OPERATORA ROKASGRAMATÄ SNIEGTOS PAPILDU SPECIFISKOS DROŠIBAS NOTEIKUMUS.

SPECIFIKĀCIJAS

Asmens garums 51 cm
Griešanas kapacitāte 26 mm
Svars (bez akumulatoru komplekta) 2,28 kg
Izmērītais trokšņa jaudas līmenis L_WA		92,3 dB(A)K=2,72 dB(A)
Trokšņa spiediena līmenis pieoperatora auss L_PA		80,4 dB(A)K=3 dB(A)
Garantētais trokšņa jaudas līmenis L_WA (saskaņā ar Direktīvu 2000/14/EK)		95 dB(A)
Vibrācijas a_h	Priekšējais palīgrok-turis.	2,8 m/s ^2 K=1,5 m/s ^2
	Aizmugurējaisrokturis	3,0 m/s ^2 K=1,5 m/s ^2

■ lepriekš minētie parametri ir pārbaudīti un izmērīti kopā ar instrumentgalvu PH1400E.
■ Norādītā vibrāciju kopējā vērtība ir izmērīta saskaņā ar standarta pārbaudes metodi un var tikt izmantota, lai salīdzinātu vairākus instrumentus.
■ Norādītā vibrāciju kopējā vērtība var arī tikt izmantot ietekmes sākotnējai novērtēšanai.

PIEZIME. Vibraciju emisijas faktiskajā elektroinstrumenta darbināšanas laikā var atškirties no norādītās vērtības. Lai pasargātu operatoru, lietotājam jāvalkā cimdi un dzirdes aizsarglīdzekļi atbilstoši patiesajiem darba apstākļiem.

KOMPLEKTĀCIJA

DALAS NOSAUKUMS SKAITS
Dzīvžogu trimmera pierīce ar kātu 1
Uzgriežņu atslēga 1
Asmens aizsargapvalks 1
Lietotāja rokasgrāmata 1

APRAKSTS

PÄRZINIET SAVU DZIVŽOGU TRIMMERA PIERICI AR KÄTU (A att.)

1. Griešanas asmens
2. Fiksators
3. Pārslēdzējs
4. Dzīvžogu trimmera kāts
5. Mīkstā uzmava
6. Uzgalis
7. Regulēšanas svira
8. Pārnesumkārba
9. Uzgriežnu atslēga

10. Asmens aizsargapvalks

11. Gala aizsargs (izvēles, TIEK PĀRDOTS ATSEVIŠKI)

MONTĀŽA

⚠ BRĪDINĀJUMS! Ja kāda daļa ir bojāta vai trūkst, nedarbiniet šo izstrādājumu, kamēr šādas daļas nav nomainītas. Darbinot šo izstrādājumu ar bojātām vai trūkstošām daļām varat gūt smagus miesas bojājumus.

⚠ BRĪDINĀJUMS! Nemēģiniet pārveidot šo izstrādājumu vai radīt piederumus, kurus nav ieteicams izmantot kopā ar šo zaru zāgi. Jebkādi šādi uzlabojumi vai pārveidojumi uzskatāmi par neatbilstošu lietošanu un var radīt bīstamus apstāklus, kas var izraisīt smagus miesas bojājumus.

BRĪDINĀJUMS! Nekad nepiestipriniet vai

nesalāgojiet pierīci, kamēr darbojas instrumentgalva vai, ja tajā atrodas akumulators. Ja motors netiek apturēts un nav izņemts akumulators, jūs varat gūt smagus miesas bojājumus.

GRIEŠANAS ASMENS REGULĚŠANA

Dzivžogu trimmeris ar kātu iepakojumā atrodas uzgla-bāšanas pozīcijā un griešanas asmens atrodas pie trim-mera kāta (B att.). Pirms griešanas asmens pievienošanas instrumentgalvai ieteicams to noregulēt piemērotā darba pozīcijā.

Ir iespējamas 12 darba pozīcijas. Griešanas asmens lenki iespējams regulēt 4 pozīcijās uz augšu — no 0° (taisns) līdz 45°, un 7 pozīcijās uz leju — no 0° līdz 90° (lejupvērsts taisnais lenkis) (C att.).

1. Lai griešanas asmeni iestatītu vēlamajā griešanas pozīcijā, nospiediet regulēšanas sviras pārslēdzēju un vienlaicīgi pagrieziet regulēšanas sviru (D att.).
2. Līdzko ir sasniegta vēlamā pozīcija, atlaidiet pārslēdzēju. Nofiksējot pozīciju, jāatskan klikšķim, kas norāda par sprosttapas nofiksēšanos (D att.).

D attēla detalu aprakstu skatīt zemāk:

D-1 Fiksators

D-2 $prosttap

⚠ BRĪDINĀJUMS! Lai mazinātu traumu gūšanas risku, regulēšanu veiciet tikai tad, kad asmeņi ir pilnībā pārtraukuši kustību. Regulēšanas laikā nepieskarieties asmeņiem.

⚠ BRĪDINĀJUMS! Lai mazinātu traumu gūšanas risku, pirms griešanas asmens pārvietošanas uzglabāšanas pozīcijā vai darba pozīcijā vienmēr apturiet instrumentu un uzlieciet asmens aizsargapvalku.

DZIVŽOGU TRIMMERA PIERICES AR KĀTU PIESTIPRINĀŠANA INSTRUMENTGALVAI / NONEMŠANA NO TĀS

Šī dzīvžogu trimmera pierīce ar kātu ir paredzēta lietošanai kopā ar EGO 56 V LITIJA JONU instrumentgalvu PH1400E. Papildus augšējai griešanas pozīcijai, dzīvžogu trimmera kātā ir arī sānu griešanas pozīcija, kurai iespējams pievienot instrumentgalvu (E att.). Plašāku informāciju par darba tehni- ku skatiet šīs rokasgrāmatas sadalā “DARBA TEHNIKAS”.

E attēla detalu aprakstu skatīt zemāk:

E-1 Augšējā griešanas pozīcija

E-2 Sānu griešanas pozīcija

Informāciju par dzīvžogu trimmera ar kātu pievienošanu instrumentgalvai skatiet instrumentgalvas PH1400E lietotāja rokasgrāmatas sadalā “PIERICES PIEVIENOŠANA INSTRUMENTGALVAI”.

Informāciju par dzīvžogu trimmera ar kātu noņemšanu no instrumentgalvas skatiet instrumentgalvas PH1400E lietotāja rokasgrāmatas sadalā “PIERĪCES NOŅEMŠANA NO INSTRUMENTGALVAS”.

GALA AIZSARGA UZSTADĪŠANA (izvēles aprīkojums)

1. Izmantojiet 3 mm sešstūra uzgriezni, lai noņemtu griešanas asmens galā esošo īso bultskrūvi, paplāksni, buksi un uzgriezni (F att.). Saglabājiet paplāksni, buksi un uzgriezni vēlākai instrumenta salikšanai.

F attēla detalu aprakstu skatīt zemāk:

F-1	Uzgrieznis F-3	Paplāksne
F-2	Bukse F-4	īsā bultskrūve

1. Salāgojiet gala aizsargu ar griešanas asmens izvirzījumu un novietojiet to paredzētajā pozīcijā. Nostipriniet to ar jauno garo bultskrūvi un uzgriezni, kā arī iepriekš izmantoto paplāksni, buksi un uzgriezni (G att).

G attēla detalu aprakstu skatīt zemāk:

G-1	Uzgrieznis G-4 Bukse
G-2	Gala aizsargs G-5 Paplāksne
G-3	Uzgrieznis G-6 Garā bultskrūve

LIETOŠANA

⚠ BİSTAMI! Nekad negrieziet elektropärvades līniju, elektrisko vadu vai citu elektrisko avotu tuvumā. Ja griešanas asmens iekeras elektriskajā vadā vai līnijā, NEPIESKARIETIES GRIEŠANAS ASMENIM VAI ALUMINIJA KĀTAM! TIE VAR ELEKTRIZĖTIES UN KLŪT LOTI BİSTAMI. Turpiniet turēt dzīvžogu trimmeri aiz izolētā aizmugurējā roktura vai drošā veidā nolieciet to uz zemes virzienā prom no sevis. Pirms mēğināt atbrīvot griešanas asmeni no elektrolīnijas vai vada atvienojiet strāvas padevi bojātajai līnijai vai vadam. Saskare ar griešanas asmeni vai citām dzīvžogu trimmera strāvu vadošām daļām vai elektrības vadiem un līnijām, kas atrodas zem sprieguma, var izraisīt smagus elektriskās strāvas trieciena radītus miesas bojājumus vai nāvi.

⚠ BRĪDINĀJUMS. Nelaujiet, ka pieradums pie darba ar šo izstrādājumu, liek jums zaudēt uzmanību. Atcerieties, ka pat uzmanības novēršana uz sekundes daļu ir pietiekama, lai gūtu nopietnus ievainojumus.

⚠ BRĪDINĀJUMS. Vienmēr valkājiet aizsargbrilles ar sānu aizsargiem. Šo noteikumu neievērošana var novest pie tā, ka jums acīs ielido kādi objekti vai citiem smagiem miesas bojājumiem.

Pirms katras lietošanas pārbaudiet visu ierīci, vai tā nav bojāta, vai tai nav trūkstošu vai atskrūvējušos daļu, piemēram, skrūves, uzgriežni, bultskrūves, vācini utt. Cieši pievelciet visus stiprinājumus un vāciņus un nedarbiniet šo ierīci, līdz visas trūkstošās vai bojātās daļas nav nomainītas.

⚠ BRĪDINĀJUMS. Lai nepieļautu smagas traumas, pirms trimera apkopes, tīrīšanas, pieriču nomaiņas vai nogrieztā materiāla izņemšanas izņemiet akumulatora bloku.

Pēc katras trimmera lietošanas notīriet to.

Tīrīšanas norādījumus skatiet sadalā „Apkope”.

PIELIETOJUMS

Šo izstrādājumu var izmantot, lai apgrieztu dzīvžogus, krūmājus, krūmus un līdzīga veida materiālu, kuru zaru diametrs nepārsniedz 26 mm.

PIEZIME. Darbariku drikst izmantot tikai aprakstitajam mērķim. Izmantošana jebkādā citā veidā tiks uzskatīta par neatbilstošu lietošanu.

DZIVŽOGU TRIMMERA LIETOŠANA KOPĀ AR INSTRUMENTGALVU

⚠ BRĪDINĀJUMS. Ģērbieties atbilstīgi, lai mazinātu traumu rašanās draudus, lietojot šo darbarīku. Nevalkājiet valīgu apģērbu vai rotaslietas. Izmantojiet acu un dzirdes aizsarglīdzekļus. Valkājiet izturīgas, garas bikses, apavus un cimdus. Nevalkājiet īsās bikses, sandales; nestaigājiet basām kājām.

SAGATAVOŠANĀS GRIEŠANAI:

1. Griešanas asmens noregulēšana vēlamajā darba pozīcijā.
2. No griešanas asmens noņemiet asmens aizsargapvalku.
3. Uzlieciet plecu siksnu ekspluatācijai labākā un drošākā stāvoklī. Noregulējiet siksnu ērtā darba pozīcijā. Lai pievienotu plecu siksnu instrumentgalvai, ievērojiet PH1400E lietotāja rokasgrāmatas sadalā “PLECU SIKSNAS PIEVIENOŠANA” ietvertos norādījumus.

⚠ BRĪDINĀJUMS. Plecu siksnai ir arī ātrās atbrīvošanas mehānisms bīstamām situācijām. Avārijas situācijas gadījumā nekavējoties noņemiet siksnu no pleca neatkarīgi no tā, kādā pozīcijā tā atrodas.

DARBA TEHNIKAS

Griešana horizontālā virzienā (ar lenkī novietotu griešanas asmeni) griešana tiek veikta tuvu zemei stāvošā pozīcijā, piem., griežot zemus krūmājus.

Pārvietojoties gar dzīvžogu, virziet griešanas asmeni uz augšu un uz leju. Izmantojiet abas griešanas asmens puses, neatbalstiet griešanas asmeni pret zemi (H att.).

Griešana horizontālā virzienā (griešanas asmens atrodas taisnā pozīcijā):

turiet griešanas asmeni lenkī no 0° līdz 10°, virzot dzīvžogu trimmeri horizontālā virzienā. Virziet griešanas asmeni lokveidā dzīvžoga ārmalu virzienā tā, lai atgriezumi tiktu noslaucīti uz zemes (I, J un K att.).

leteikums: Atrodoties šajā darba pozīcijā negrieziet dzīvžogus, kuru augstums sniedzas virs krūtīm.

■ Griešana vertikālā virzienā (ar lenkī novietotu griešanas asmeni):

Griešana tiek veikta, neatrodoties tieši blakus dzivžogam, piem., gadijumos, kad starp trimmera lietotaju un dzivžogu atrodas puku dobe.

Lai šajā griešanas pozīcijā nodrošinātu labāku dzīvžogu trimmera vadāmību, dzīvžogu trimmeri instrumentgalvai ieteicams pievienot sānu griešanas pozīcijā (skat. E att.)

Pārvietojoties gar dzīvžogu, virziet griešanas asmeni uz augšu un uz leju lokveida kustībā; izmantojiet abas griešanas asmens puses (L att.).

Griešana vertikālā virzienā (griešanas asmens atrodas taisnā pozīcijā): īpaši tāla sniedzamība, neizmantojot citus palīglīdzekļus.

Pārvietojoties gar dzīvžogu, virziet griešanas asmeni uz augšu un uz leju lokveida kustībā; izmantojiet abas griešanas asmens puses (M att.).

■ Griešana augstumā virs galvas (ar lenkī novietotu griešanas asmeni)

Turiet dzīvžogu trimmeri vertikāli un virziet to lokveida kustībā, lai maksimāli izmantotu tā sniedzamību (N att.). Łoti augsta dzīvžoga gadījumā kā griešanas palīglīdzekli iespējams izmantot kāta pagarinājumu.

⚠ BRĪDINĀJUMS! Darbs jebkādā pozīcijā augstumā virs galvas ir nogurdinošs. Lai mazinātu negadījumu iespējamību, šādās darba pozīcijās strādājiet tikai neilgu brīdi. Iestatiet regulējamo griešanas asmeni maksimālajā nolieces lenķī tā, lai instrumentu būtu iespējams turēt zemākā, mazāk nogurdinošā pozīcijā (ar plecu siksnu), tajā pašā laikā joprojām nodrošinot pietiekamu sniedzamību.

DARBARİKA PALAIŠANA / APTURĒŠANA

Skatiet instrumentgalvas PH1400E operatora ro- kasgrāmatā sadaju „INSTRUMENTGALVAS PALAIŠANA / APTURĒŠANA”.

APKOPE

⚠️ BRĪDINĀJUMS! Pirms ierīces pārbaudīšanas, tīrīšanas vai apkopes darbu veikšanas apturiet motoru, pagaidiet, līdz apstājas visas kustīgās daļas, un izņemiet akumulatora bloku. Šo norādījumu neievērošana var radīt smagas traumas vai īpašuma bojājumus.

⚠ BRĪDINĀJUMS! Veicot apkopi, izmantojiet tikai identiskas rezerves daļas. Jebkuru citu daļu izmantošana var radīt apdraudējumu vai izstrādājuma bojājumus. Lai garantētu drošību un uzticamību, visi remontdarbi jāveic kvalificētam servisa speciālistam.

VISPĀRĒJĀ APKOPE

Tīrot plastikāta detaļas, izvairieties no škīdinātāju lietošanas. Vairums plastmasu ir uzņēmīgas pret dažāda veida komerciālu škīdinātāju bojājumiem un, tos izmanto- jot, var tikt sabojātas. Lai notīrītu netīrumus, puteklus, ellu, smērvielas u.c., izmantojiet tīras drāniņas.

IERİCES TİRİŞANA

■ Izmantojiet mīkstu suku, lai notīrītu gružus no visām gaisa ievades atverēm un griešanas asmens.
■ Lai notīrītu darvu un citas lipīgas nogulsnes, apsmidziniet asmeni ar sveku škīdinātāju. Ūsu brīdi padarbiniet dzinēju, lai škīdinātājs tiek vienmērīgi uzklāts.
Netīriet plastmasas korpusu un rokturi ar kodīgiem tīrīšanas līdzekļiem. Plastmasas daļas var sabojāt ar zināmām aromatizētām ellām, piemēram, priežu un citrona, un šķīdinātājiem, piemēram, petroleju. Elektrotraumu var radīt ari mitrums. Kārtīgi noslaukiet mitrumu ar mīkstu, tīru drānu. Instrumenta tīrīšanai nekad neizmantojiet ūdeni.

GRIEŠANAS ASMENS UZASINĀŠANA

Ja griešanas jauda un sniegums pasliktinās, t.i., asmeņi bieži iekeras zaros: uzasiniet griešanas asmeņus.

Griešanas asmeņu asināšanu ieteicams uzticēt kvalificē-tam servisa speciālistam.

PIEZIME: Nelietojiet dzīvžogu trimmeri, ja tā griešanas asmeņi ir truli vai bojāti. Darbošanās šādā stāvoklī var radīt pārslodzi un neapmierinošus griešanas rezultātus.

ASMENS ELLOŠANA

Lai nepieļautu rūsēšanu, ilgstoši uzglabājot asmenus, tosi ieteicams ieellot ar ellu ar pretrūsēšanas iedarbību.

⚠ BRĪDINĀJUMS! Asmeņi ir asi. Darbojoties ap asmeņu sistēmu, valkājiet neslīdošus augstākās aizsardzības pakāpes aizsargcimdus. Nenovietojiet savas rokas vai pirkstus starp asmeņiem vai jebkurā citā pozīcijā, kur tie var tikt sadurti vai sagriezti. NEKAD nepieskarieties asmeņiem vai neveiciet iekārtas apkopi, kamēr nav izņemts akumulators.

REDUKTORU ELLOŠANA

Reduktori pārnesumkārbā ir periodiski jāieello ar reduktoru smērvielu. Pārbaudiet smērvielas līmeni pārnesumkārbā ik pēc 50 darba stundām, noņemot uz kārbas esošo noslēgskrūvi. Kārbai ir trīs noslēgskrūves - viena sānos un divas augšpusē.

Ja uz reduktora malām nav redzama smērviela, tad, lai uzpildītu reduktoru smērvielu līdz 3/4 ietilpības, izpildiet tālāk redzamās darbības.

Neiepildiet smērvielu reduktoros līdz augšai.

1. Nolieciet dzīvžogu trimmeri uz sāniem vai uz muguras (atkarībā no tā, kura skrūve tiks izņemta) tā, lai izņemamā noslēgskrūve būtu vērsta virzienā uz augšu (O un P att.).

2. Noslēgskrūves atskrūvēšanai un izņemšanai izmantojiet komplektācijā iekļauto uzgriežņu atslēgu.

3. Izmantojiet smērvielas šlirci (komplektācijā nav iekļauta), lai iepildītu smērvielu caur skrūves atveri, nepārsniedzot 3/4 ietilpības.
4. Pēc iepildīšanas aizskrūvējiet noslēgskrūvi.

IERİCES UZGLABÄŠANA

■ Iznemiet akumulatora bloku no instrumenta.
■ Pirms uzglabāšanas kārtīgi notīriet instrumentu.
- Pirms novietošanas uzglabāšanā vai transportēšanas uzlieciet uz griešanas asmens aizsargapvalku. Rīkojieties uzmanīgi, lai izvairītos no asajiem asmeņu zobiem. Vietas taupīšanas nolūkā dzīvžogu trimmeri ar kātu ieteicams salocīt uzglabāšanas pozīcijā (skat. B att).
■ Ja dzīvžogu trimmera pierīce tiek noņemta no instrumentgalvas un uzglabāta atseviški, uzlieciet uzgali uz pierīces kāta, lai savienotājā neiekļūtu netīrumi.
Uzglabājiet ierīci sausā, labi vēdināmā, aizslēdzamā vai augstā — bērniem nepieejamā — vietā. Neuzglabājiet ierīci blakus mēslojumam, benzīnam vai citām kimikālijām.

Apkārtējās vides aizsardzība

Neutilizējiet elektrisko aprīkojumu, akumulatora uzlādes ierīci un akumulatorus / atkārtoti uzlādējamās baterijas sadzīves atkritumos.

Saskaņā ar Eiropas Parlamenta un Pa- domes Direktīvu 2012/19/ES, kā arī Direk- tīvu 2006/66/EK nederīgas elektriskās un elektroniskās iekārtas un bojāti vai izlietoti akumulatori/baterijas jāsavāc atseviški.

Ja elektriskās ierīces tiek utilizētas atkritumu poligonos vai izgāztuvēs, bīstamās vielas var nonākt gruntsūdenī un līdz ar to barības kēdē, tādējādi radot kaitējumu jūsu veselībai un labsajūtai.

EK ATBILSTĪBAS DEKLARĀCIJA

Apliecinām, ka šis izstrādājums, 56 V litija-jonu bezvadu dzīvžogu trimmera pierīce ar kātu HTA2000, kas aprīko-ta ar instrumentgalvu PH1400E,

atbilst būtiskajām veselības un drošības prasībām, kas norādītas šādās direktīvās:

2006/42/EK, 2014/30/ES, 2011/65/ES, 2000/14/EK,

kā arī šādiem standartiem un tehniskajām specifikācijām:

EN 60745-1, EN ISO 10517, EN 55014-1, EN 55014-2

Izmērītais trokšņa jaudas līmenis: 92,3 dB(A)

Garantētais trokšņa jaudas līmenis: 95 dB(A)

* (lepriekš minëtie parametri ir pârbaudîti un izmërîti kopā ar instrumentgalvu)

Peter Melrose Dong Jianxun

„EGO Europe GmbH“ Chervon kvalitātes generāldirektors nodajas vadītājs

* (Pilvarotals CHERVON pārstāvis un atbildīgais par tehnisko dokumentāciju)

01/12/2016

KLÜMJU NOVĚRŠANA

PROBLÉMA	CĚLONIS RISINĀJUMS
Dzīvžogu trimmeris nedarbojas.	Dzīvžogu trimmerī nav ievietots akumulators.Starp dzīvžogu trimmeri un akumulatoru nav elektriskā savienojuma.Akumulators ir izlādējies.Pirms palaides slēdža nospiešanas nav nospiesta blokēšanas poga.Akumulatora bloks vai instrumentgalva ir pārāk karsta.Asmens ir iekīlējies.Dzīvžogu trimmeris ar kātu nav kārtīgi savienots ar instrumentgalvu.	levietojiet dzīvžogu trimmerī akumulatoru.Iznemiet akumulatoru, pārbaudiet visus savienojumus un ievietojiet atpakal akumulatoru.Uzlādējiet akumulatora bloku.Nospiediet blokēšanas sviru un turiet to, tad nospiediet pārslēdzēju, lai ieslēgtu instrumentu.Laujiet akumulatoram vai instrumentgalvai atdzist līdz temperatūra nokrītas zemāk par 67 °C (152 °F).Iznemiet akumulatora bloku no instrumenta. Uzmanīgi atbrīvojiet instrumentu no iestrēgušā materiāla, pēc tam ievietojiet akumulatoru un iedarbiniet instrumentu atkārtoti.Atvienojiet dzīvžogu trimmeri ar kātu no instrumentgalvas. Savienojiet tos atkārtoti, ieverojojot 1400E lietotāja rokasgrāmatas sadalā “PIERICES PIEVIENOŠANA INSTRUMENTGALVAI” ietvertos norādījumus.
Pārmērīgas vi-brācijas vai trokšņi.	Sausi vai sarūsējuši asmeņi.Asmeņi vai asmens atbalsts ir saliekts.Saliekti vai bojāti zobi.Atskrūvējiet asmens bultskrūves.	leelļojiet asmeņus.Nomainiet pret jaunu asmeni vai atbalstu. Lai vei asmens vai atbalsta nomainu, sazinieties ar EGO servisa centru.Nomainiet pret jaunu asmeni vai atbalstu. Lai veiktu asmens vai atbalsta nomainu, sazinieties ar EGO servisa centru.Pievelciet asmens bultskrūves. Lai pievilktu bultskrūvi, ar 3 mm uzgriežņu atslēgu (nav iekļauta komplektācijā) pagrieziet bultskrūvi pulksteņa rādītāju kustības virzienā.

GARANTIJA

EGO GARANTIJAS POLITIKA

Lūdzu, apmeklējiet tīmekļa vietni egopowerplus.com, kur pieejama pilna EGO Garantijas politikas noteikumu un nosacī-jumu versija.

LV

Atlikušā sprieguma apdraudējums! Cilvēkiem, kuri izmanto elektroniskas ierīces, piemēram, elektrokardiostimulatorus, pirms šīs ierīces lietošanas jāsazinās ar savu ārstējošo ārstu. Elektroierīču darbība tuvu elektrokardiostimulatoram var izraisīt traucējumus vai tā atteici.

⚠ BRĪDINĀJUMS. Lai garantētu drošību un uzticamību, ierīces remontu un tās detaļu nomainņu veikt drīkst tikai kvalificēts apkopes tehniķis.

DROŠĪBAS APZĪMĒJUMI

Drošības apzīmējumu nolūks ir pievērst uzmanību iespējamiem apdraudējumiem. Drošības apzīmējumiem un to skaidrojumiem jāpievērš īpaša uzmanība, un tie pilnībā jāizprot. Apzīmējumu brīdinājumi paši par sevi nenovērš apdraudējumu. Apzīmējumos iekļautie norādījumi un brīdinājumi neaizstāj atbilstošus darba drošības pasākumus.

⚠ BRĪDINĀJUMS. Pirms šī darbarīka lietošanas noteikti izlasiet un izprotiet visus šajā lietošanas rokasgrāmatā iekļautos norādījumus, tostarp visus drošības brīdinājumu apzīmējumus, piemēram, „BĪSTAMI”, „BRĪDINĀJUMS” un „UZMANĪBU!”. Neievērojot tālāk uzskaitītos norādījumus, var rasties elektrotrauma, aizdegšanās un/vai smaga trauma.

APZİMËJUMA NOZİME

DROŠĪBAS BRĪDINĀJUMA APZĪMĒJUMS: Atbilst norādei BĪSTAMI, BRĪDINĀJUMS vai UZMANĪBU! Var tikt izmantots kopā ar citiem apzīmējumiem un piktogrammām.

ARIDINAJUMS. Mehanizēto darbarīku lietošanas laikā acīs var iekļūt svešķermeņi, kas savukārt var radīt smagu acu traumu. Pirms mehanizētā darbarīka izmantošanas vienmēr uzlieciet aizsargbrilles vai aizsargbrilles ar sānu aizsargiem un pilnu sejas aizsargu (ja nepieciešams). Uz parastajām brillēm vai standarta aizsargbrillēm ar sānu aizsargiem ieteicams uzlikt plata skata lenķa drošības masku.

DROŠĪBAS NORĀDĪJUMI

Šajā lappusē ir parādīti un aprakstīti drošības apzīmē-jumi, kas var atrasties uz izstrādājuma. Pirms ierīces salikšanas un lietošanas izlasiet, izprotiet un izpildiet visus norādījumus.

	Drošības brīdinājums	Norāda uz iespējamu ievainojumu gūšanas risku.
	Izlasiet lietošanas rokasgrāmatu	Lai mazinātu traumu rašanās bīstamību, pirms šī izstrādājuma lietošanas tā lietotājam jāizlasa un jāizprot lietošanas rokasgrāma-ta.
	Izmantojiet acu aizsarglīdzekļus	Lietojot šo izstrādājumu, vienmēr izmantojiet aizsargbrilles vai aizsargbrilles ar sānu aizsargiem un pilnu sejas aizsargu.
	CE	Šis izstrādājums atbilst piemērojamajām Eiropas Komisijas (EK) direktīvām.
	EEIA	Elektriskos izstrādā-jumus nedrīkst utilizēt kopā ar sadzīves atkri-tumiem. Nogādājiet tospilnvarotam atkritumu pārstrādātājam.
	Nepakļaujiet lietus iedarbībai	Nelietojiet ierīci lietū un neatstājiet to ārā lietus laikā.
V	Volti Spriegums
mm	Milimetrs Garums vai izmērs
cm	Centimetrs Garums vai izmērs
in.	Colla Garums vai izmērs
kg	Kilograms Svars
lb	Mārciņa Svars
	Līdzstrāva	Strāvas veids vai raksturlielumi

三GO

VISPÄRËJIE ELEKTROINSTRUMENTA DROŠIBAS BRÏDINÄJUMI

BRĪDINĀJUMS! Izlasiet visus drošības brīdinājumus un norādījumus. Šo brīdinājumu un norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, ugunsgrēku un/vai nopietnus ievainojumus.

Saglabājiet visus brīdinājumus un norādījumus, lai tos arī turpmāk varētu lietot.

Brīdinājumos lietotais termins „elektroinstruments“ apzīmē šo no elektrotikla darbināmo (ar elektrokabeli) vai ar akumulatoru darbināmo (bez elektrokabela) elektroinstrumentu.

DROŠĪBA DARBA VIETĀ

■ Uzturiet darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās darba vietās ir lielāks negadījumu risks.
Nedarbiniet elektroinstrumentu sprādzienbīstamās vidēs, piemēram, viegli uzliesmojošu šķidrumu, degvielas vai putekļu klātbūtnē. Elektroinstrumenti rada dzirksteles, kas var aizdedzināt putekļus vai izgarojumu tvaikus.
■ Elektroinstrumenta darbināšanas laikā tā tuvumā nedrikst atrasties bērni un citas personas. Novēršot uzmanību, varat zaudēt kontroli pār instrumentu.

ELEKTRODROŠÍBA

■ Elektroinstrumenta kontaktdakšäm jäatbilst kontaktligzdai. Nekad nekādā veidā nepārveidojiet kontaktdakšu. Neizmantojiet adaptera kontaktdakšas kopā ar iezemētiem elektroinstrumentiem. Lietojot nepārveidotas kontaktdakšas un atbilstošas kontaktligzdas tiek samazināts elektriskās strāvas trieciena risks.
■ Nelaujiet nevienai kermena dalai saskarties ar iezemētām virsmām, piemēram, caurulēm, radiatoriem, sildītājiem un kondensatoriem. Elektriskās strāvas trieciena risks palielinās, ja jūsu kermenis ir iezemēts.
■ Sargājiet elektroinstrumentus no lietus vai mitruma. Ūdens iekļūšana elektroinstrumentā palielina elektriskās strāvas trieciena risku.
- Nebojājiet elektrokabeli. Nekad neizmantojiet elektrokabeli elektroinstrumenta nešanai, vilkšanai vai atvienošanai no elektrotīkla. Sargājiet elektrokabeli no karstuma, ellas, asām malām vai kustīgām dalām. Bojāti vai sapinušies elektrokabeli palielina elektriskās strāvas trieciena risku.

• Darbinot elektroinstrumentu ārpus telpām, izmantojiet pagarinātāju, kas piemērots lietošanai ārpus telpām. Izmantojot vadu, kas ir paredzēts lietošanai ārpus telpām, tiek samazināts elektriskās strāvas trieciena risks.
  ■ Ja nav iespējams izvairīties no elektroinstrumenta darbināšanas mitrā vietā, izmantojiet barošanas sistēmu, kas aizsargāta ar zemslēguma kēžu pārtraucēju (GFCI). Zemslēguma kēžu pārtraucēja izmantošana samazina elektriskās strāvas trieciena risku.

PERSONĪGĀ DROŠĪBA

• Darbinot elektroinstrumentu, esiet modri, sekojiet līdzi savām darbībām un izmantojiet veselo saprātu. Nelietojiet elektroinstrumentu, ja esat noguruši vai atrodaties narkotiku, alkohola vai medikamentu ietekmē. Ja elektroinstrumenta darbināšanas laikā kaut uz mirkli zaudēsiet uzmanību, varat gūt nopietnus ievainojumus.
  ■ Lietojiet individuālo aizsargaprīkojumu. Vienmēr lietojiet aizsargbrilles. Tāda aizsargaprīkojuma kā putekļu maskas, neslīdošu aizsargapavu, cietas aizsargcepures vai dzirdes aizsardzības līdzekļu lietošana var samazināt ievainojumu gūšanas risku.
  ■ Novërsiet nejaušas ieslëgšanās iespëjamību. Pirms instrumenta pievienošanas strāvas avotam un/vai akumulatora blokam pārliecinieties, ka slēdzis atrodas izslēgtā stāvoklī. Elektroinstrumentu pārvietošana, turot pirkstu uz slēdža, vai strāvas padeve elektroinstrumentiem, kuru slēdzis atrodas ieslēgtā stāvoklī, palielina negadijumu risku.
• Pirms elektroinstrumenta ieslēgšanas noņemiet visas regulēšanas atslēgas vai uzgriežņu atslēgas. Uzgriežņu atslēga vai atslēga, kas palikusi piestiprināta pie elektroinstrumenta rotējošās dajas, var radīt ievainojumus.
  ■ Nestiepieties pārāk tālu. Vienmēr saglabājiet pareizu stāju un līdzsvaru. Tādējādi nodrošināsiet labāku kontroli pār elektroinstrumentu negaidītās situācijās.
• Valkājiet atbilstošu apgērbu. Nevalkājiet valīgu apgērbu vai rotaslietas. Neļaujiet saviem matiem, apgērbam un cimdiem nonākt saskarē ar kustīgajām dalām. Valīgs apgērbs, rotaslietas vai gari mati var iekerties kustīgajās dalās.
  ■ Ja ierīces ir paredzētas savienošanai ar putekļu nosūkšanas un savākšanas ierīcēm, nodrošiniet, ka tās tiek pareizi pievienotas un izmantotas. Putekļu savākšanas ierīču izmantošana var samazināt ar putekļiem saistītos apdraudējumus.

ELEKTROINSTRUMENTA LIETOŠANA UN APKOPE

■ Nespiediet elektroinstrumentu ar spēku. Lietojiet jūsu veicamajam uzdevumam piemērotāko elektroinstrumentu. Piemērots elektroinstruments labāk un drošāk spēs izpildīt veicamo darbu, darbojoties tam paredzētajā ātrumā.
■ Nelietojiet elektroinstrumentu, ja nedarbojas tā ieslēgšanas/izslēgšanas slēdzis. Jebkurš elektroinstruments, kura ieslēgšanas/izslēgšanas slēdzis nedarbojas, ir bīstams, un to nepieciešams labot.
- Pirms jebkādu pielāgojumu veikšanas, piederumu maiņas vai elektroinstrumenta novietošanas glabāšanā atvienojiet kontaktdakšu no barošanas avota un/vai izņemiet no elektroinstrumenta akumulatora bloku. Šādi profilaktiski drošības pasākumu palīdz samazināt elektroinstrumenta nejaušas ieslēgšanās risku.
- Glabājiet izslēgtus elektroinstrumentus bērniem nepieejamā vietā un neļaujiet personām, kuras nepārzina elektroinstrumenta funkcijas un nav iepazinušās ar šiem norādījumiem, tos lietot. Elektroinstrumenti ir bīstami, ja ar tiem darbojas neapmācīti lietotāji.
■ Uzturiet elektroinstrumentus darba kārtībā. Pārbaudiet, vai kustīgās daļas nav novirzījušās un to savienojumi ir kārtībā, vai daļas nav bojātas, kā arī vai nav parādījušies jebkādi citi apstāklī, kas varētu ietekmēt elektroinstrumenta darbību. Ja konstatējat bojājumus, pirms lietošanas salabojiet elektroinstrumentu. Daudzu negadījumu cēlonis ir sliktā stāvoklī esošu elektroinstrumentu izmantošana.
- Uzturiet griezējinstrumentus asus un tīrus. Pareizi apkopti griezējinstrumenti ar asām griezējmalām retāk saķeras un ir vieglāk kontrolējami.
■ Lietojiet elektroinstrumentu, tā piederumus un instrumenta elementus, kā arī citus saistītos elementus atbilstoši šiem norādījumiem, ŋnemot vērā darba apstāklus un veicamo uzdevumu. Elektroinstrumenta lietošana neparedzētiem mērkiem var radīt bīstamas situācijas.
- Šo 56 V instrumentgalvu PH1400E drīkst izmantot tikai kopā ar turpmāk norādītajām EGO papildierīcēm.

PAPILDIERICES VEIDS MODELA NUMURS
Apmaļu griezējs EA0800
Krūmgriezis BCA1200
Auklas trimmers STA1500
Kāta zāgis PSA1000
Kāta dzīvžogu trimmers HTA2000

AKUMULATORA LIETOŠANA UN APKOPE

Uzlādēšanai izmantojiet tikai ražotāja norādīto uzlādes ierīci. Uzlādes ierīce, kas ir piemērota viena veida akumulatoriem, var radīt ugunsgrēka risku, ja tā tiek izmantota kopā ar citu akumulatoru.
- Elektroinstrumentos ievietojiet tikai īpaši paredzētos akumulatoru blokus, kas norādīti turpmāk. Jebkura cita akumulatora bloka izmantošana var radīt ievainojumu gūšanas un ugunsgrēka risku.

AKUMULATORS	LÄDËTÄJS
BA1120E, BA2240E, BA2800, BA3360, BA4200 (BA3360 un BA4200 nevar izmantot, ja ir uzstādīta krūmgrieža pierīce)	CH5500E, CH2100E

Kamēr akumulatora bloks netiek izmantots, glabājiet to tā, lai tas nenonāktu saskarē ar citiem metāla objektiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem maziem objektiem, kas var radīt savienojumu starp spailēm. Įssavienojuma radišana starp akumulatora spailēm var izraisīt apdegumus vai ugunsgrēku.
- Neatbilstošos apstāklos no akumulatora var izslākties škidrums, izvairieties no saskares ar to. Ja tomēr nejauši nonākat ar to saskarē, atbilstošo vietu nekavējoties noskalojiet ar ūdeni. Ja šis škidrums nonāk saskarē ar acīm, vērsieties pie ārsta. Škidrums, kas izslācas no akumulatora, var radīt iekaisumu vai apdegumus.

APKOPE

• Jūsu elektroinstrumentam apkopes un uzturēšanas darbus drīkst veikt tikai kvalificēts mehāniķis, izmantojot tikai identiskas maiņas daļas. Tādējādi tiek nodrošināta elektroinstrumenta drošas darbības saglabāšana.
  ■ Gadījumos, kas nav aprakstīti šajā rokasgrāmatā, esiet uzmanīgs un rīkojieties prātīgi. Lai saņemtu palīdzību, sazinieties ar EGO apkopes centru.

SAGLABĀJIET ŠOS NORĀDĪJUMUS!

PAPILDINFORMAÇIJA PAR KONKRÉTIEM DROŠIBAS NOTEIKUMIEM IR PIEEJAMA ATBILSTOŠAS PAPILDIERICES LIETOTAJA ROKASGRAMATÄ

LV

SPECIFIKĀCIJAS

Spriegums	56 V ---
Svars (bez akumulatora bloka)	2,73 kg

KOMPLEKTÄCIJA

DALAS NOSAUKUMS DAUDZUMS
Instrumentgalva	1
Regulējams priekšējais palīgrokturis	1
Plecu siksna	1
Lietošanas rokasgrāmata	1

APRAKSTS

PÄRZINIET SAVU INSTRUMENTGALVU (A attëls)

1. Gaisa izplüde
2. Gaisa ieplüde
3. Aizmugurējais rokturis
4. Atblokēšanas poga
5. Liela/maza ātruma slēdzis
6. Robežvērtības gredzens
7. Regulējams priekšējais rokturis
8. Savienotājs
9. Kāta atbrīvošanas poga
10. Iespilēšanas spārnuzgrieznis
11. Barjerstienis
12. Pārslēdzējs
13. Akumulatora atbrīvošanas poga
14. Gumijas aizsargpaliktnis
15. Fiksators
16. Elektriskie kontakti
17. Izsviešanas mehānisms
18. Plecu siksna (īpašais piederums)

MONTĀŽA

⚠ BRĪDINĀJUMS. Ja kāda no daļām trūkst vai ir bojāta, nelietojiet šo izstrādājumu, līdz daļas ir nomainītas. Izmantojot šo izstrādājumu, ja trūkst kāda no daļām vai arī tā ir bojāta, var rasties smagas traumas.
⚠ BRĪDINĀJUMS! Vienmēr izņemiet akumulatoru bloku no produkta, ja tiek veikta detaļu izjaukšana, regulēšanas vai tīrīšanas darbi, kā arī tad, kad izstrādājums netiek lietots.

PAPILDIERICES PIEVIENOŠANA INSTRUMENTANGALVAI

⚠ BRĪDINĀJUMS! Izlasiet un izprotiet visu katras papildierīces, kas ir uzstādāma uz šīs instrumentgalvas, lietotāja rokasgrāmatu un ṣnemiet vērā visus brīdinājumus un norādījumus. Neievērojot šos norādījumus, iespējams gūt elektriskās strāvas triecienu, izraisīt ugunsgrēku un/vai gūt nopietnus ievainojumus.
⚠ BRĪDINĀJUMS! Šī 56 V instrumentgalva PH1400E ir izstrādāta tā, lai to varētu izmantot tikai ar EGO papildierīču modeliem, kas ir norādīti šajā lietotāja rokasgrāmatā vai kurus ievieš EGO lietošanai ar šo instrumentgalvu. Citu neapstiprinātu papildierīču lietošana var radīt nopietnus ievainojumus vai materiālos zaudējumus.
⚠ BRĪDINĀJUMS! Nekad neuzstādiet, nenoņemiet vai neregulējiet jebkuras papildierīces, kamēr instrumentgalva darbojas vai ir pievienots akumulators. Neapturot dzinēju un neizņemot akumulatoru, var tikt radīti nopietni ievainojumi. NEKAD NEDARBINIET INSTRUMENTGALVU BEZ PIEVIENOTAS PAPILDIERĪCES.

Papildierīci var pievienot instrumentgalvai, izmantojot savienojošo ierīci.

1. Apturiet dzinēju un izņemiet akumulatora bloku.

2. Atskrūvējiet iespīlēšanas spārnuzgriezni.

3. Noņemiet no papildierīces noslēgu. Novietojiet bultu uz papildierīces kāta pretī bultai uz savienotāja un iespiediet papildierīces kātu savienotājā tik tālu, ka atskan klikšķis, kas liecina, ka papildierīces kāts ir ievietots savā vietā (B attēls).

B attēla detalu aprakstu skatiet tālāk:

B-1	Papildierīces kāts	B-4	Bulta uz savienotāja
B-2	Bulta uz papildierīces kāta	B-5	Kāta atbrīvošanas poga
B-3	lespīlēšanas spār-nuzgrieznis	B-6	Instrumentgalvas kāts

1. Pavelciet papildierīces kātu, lai pārbaudītu, vai tas ir kārtīgi nofiksējies savienotājā. Ja tā nav, pagrieziet papildierīces kātu savienotājā no vienas puses uz otru pusi, līdz tas nofiksējas savā vietā.
2. Stingri pievelciet iespīlēšanas spārnuzgriezni.

⚠ BRĪDINĀJUMS! Pirms aprīkojuma lietošanas pārliecinieties, ka iespīlēšanas spārnuzgrieznis ir pilnībā pievilkts, kā arī lietošanas laikā regulārī pārbaudiet stingrību, lai novērstu nopietnu ievainojumu gūšanas risku.

PAPILDIERICES NOÑEMŠANA NO INSTRUMENTANGALVAS

1. Apturiet dzinēju un izņemiet akumulatora bloku.
2. Atskrūvējiet iespīlēšanas spārnuzgriezni.
3. Nospiediet kāta atbrīvošanas pogu un, kad tā ir nospiesta, velciet vai grieziet papildierīces kātu tā, lai izņemtu to no savienotāja.

PRIEKŠEJÄ PALIGROKTURA UZSTÄDĪŠANA UN REGULĒŠANA

1. Apturiet dzinēju un izņemiet akumulatora bloku, ja tāds ir uzstādīts.
2. Atskrūvējiet iespīlēšanas spārnuzgriezni, lai nonemtu regulējamo priekšējo palīgrokturi (C attēls).

C attēla detalu aprakstu skatiet tālāk:

C-1	Blokešanas statnis	C-3	Priekšējais palīgrokturis ar barjerstieni
C-2	lespīlēšanas bloks	C-4	lespīlēšanas spārnuzgrieznis

1. Uzbīdiet priekšējo palīgrokturi uz kāta starp robežvērtības gredzenu un savienotāju (D attēls).
2. levietojiet iespīlēšanas bloku brīvajā spraugā uz roktura (E attēls).

3. Uzstādiet blokēšanas statni un nofiksējiet tos ar spārnuzgriezni. Pārliecinieties, ka priekšējais palīgrokturis ir vērsts uz augšpusi un norāda uz aizmugurējā roktura augšpusi (F attēls).

4. Noregulējiet priekšējo palīgrokturi starp robežvērtības gredzenu un savienotāju, lai nodrošinātu, ka lietošanas laikā jūsu priekšējā roka būtu taisna (G attēls).
   G attēla detalu aprakstu skatiet tālāk:

G-1Bultina G-2Atzīmes robežas

1. Un pēc tam noblokējiet blokēšanas statna sviru (H attēls).

⚠️ BRĪDINĀJUMS! Nekādā gadījumā nelietojiet šo instrumentu, ja priekšējais palīgrokturis nav stingri nostiprināts savā vietā.
⚠ BRĪDINĀJUMS! Priekšējo palīgrokturi nofiksējiet tikai starp robežvērtības gredzenu un savienotāju.

PLECU SIKSNAS PIESTIPRINĀŠANA

Lai atvērtu siksnas āki, nospiediet to un pieākējiet pie plecu siksnas instrumentgalvas piekares (I att.).

LIETOŠANA

⚠ BRĪDINĀJUMS. lepazīstot darbu ar šo ierīci, neklūstiet nolaidīgs. Atcerieties, ka neuzmanība sekundes dalā var radīt smagu traumu.
BRÍDINÁJUMS! Vienmēr lietojiet aizsargbrilles. Šo noteikumu neievērošana var novest pie tā, ka jums acīs ielido kādi objekti vai citiem nopietniem ievainojumiem.
⚠ BRĪDINĀJUMS! Neizmantojiet nekādas papildierīces vai aksesuārus, kurus neiesaka šī izstrādājuma ražotājs. Šādu neapstiprinātu papildierīču vai aksesuāru lietošana var radīt nopietnus ievainojumus.
⚠ BRĪDINĀJUMS! NEKAD NEDARBINIET INSTRUMENTGALVU BEZ PIEVIENOTAS PAPILDIERĪCES.

AKUMULATORA BLOKA IEVIETOŠANA/ IZNEMŠANA

PIEZIME. Pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru bloku.

Uzstādīšana

Novietojiet akumulatora valnišus preti uzstādīšanas spraugai un spiediet akumulatoru uz leju līdz dzirdat klikški (J attēls).

J attēla detalu aprakstu skatīt zemāk:

J-1	Uzstādīšanas atvere
J-2	Valnītis

LV

三GO

Nonemšana

Nospiediet akumulatora atbrīvošanas pogu un izņemiet akumulatora bloku (K attēls).

BRĪDINĀJUMS! Lai izvairītos no nopietniem ievainojumiem, vienmēr izņemiet akumulatora bloku un instrumenta pārnēsāšanas vai transportēšanas laikā nepieskarieties pie atblokēšanas pogas un iedarbināšanas slēdža.

INSTRUMENTGALVAS IEDARBINĀŠANA/APTURĒŠANA (L attēls)

ledarbināšana

Nospiediet atblokēšanas pogu un turiet to šajā pozīcijā. Nospiediet iedarbināšanas slēdzi, lai ieslēgtu instrumentgalvu. Instrumentgalvas rotācijas ātrums ir atkarīgs no spēka, ar kādu tiek nospiests iedarbināšanas slēdzis. Jo lielāks spiediens, jo rotācijas ātrums ir lielāks.

Apturēšana

Atlaidiet iedarbināšanas slēdzi.

PIEZIME. Motors darbojas tikai tad, ja vienlaicīgi ir nospiesta atblokēšanas svira un iedarbināšanas slēdzis.

Ātruma regulēšanas funkcija (L attēls)

Instrumentgalvai ir divi ātrumi. Pozīcija „1” ir mazs ātrums, savukārt pozīcija „2” ir liels ātrums. Nospiediet vai pavelciet liela/maza ātruma slēdzi, lai lietošanas laikā izvēlētos atbilstošu ātrumu.

L attēla detalu aprakstu skatiet tālāk:

L-1	Liela/maza ātruma slēdzis
L-2	Atblokēšanas poga
L-3	Iedarbināšanas slēdzis

PIEZIME. Pirms katras lietošanas pārbaudiet visu ierīci, vai tā nav bojāta, vai tai nav trūkstošu vai valīgu daļu, piemēram, skrūvju, uzgriežņu, bultskrūvju, vāciņu utt. Cieši pievelciet visus stiprinājumus un vāciņus un nedarbiniet šo ierīci, līdz visas trūkstošas vai bojātās daļas ir nomainītas. Lūdzu, sazinieties ar klientu apkalpošanas daļu vai kvalificētu tehnisko speciālistu.

VISPÄRËJÄ APKOPE

Tīrot plastmasas detaļas, neizmantojiet škīdinātājus. Vairums plastmasu ir uznēmīgas pret dažāda veida komerciālu škīdinātāju bojājumiem un, tos izmantojot, var tikt sabojātas. Lai notīrītu netīrumus, putekļus, eļļu, smērvielas u.c., izmantojiet tīras lupatiņas.

INSTRUMENTGALVAS TİRİŞANA

1. Apturiet dzinēju un izņemiet akumulatora bloku.
2. Izmantojot mitru lupatiņu, kas samitrināta ar maigu tīrīšanas līdzekli, notīriet netīrumus un gružus no instrumentengalvas.

PIEZIME. Netīriet plastmasas korpusu un rokturi ar kodīgiem tīrīšanas līdzekļiem. Plastmasas daļas var sabojāt ar noteiktām aromatizētajām ellām, piemēram, priežu un citrona.

INSTRUMENTGALVAS GLABĀŠANA

1. Pirms novietošanas glabāšanā izņemiet no instrumentgalvas akumulatora bloku
2. Notīriet no instrumentgalvas jebkādus svešķermenus.
3. Glabājiet to bērniem nepieejamā vietā.
4. Sargājiet no kodīgām vielām, piemēram, dārzā lietojamajām kimikālijām un atledošanas sāls.

APKOPE

⚠ BRĪDINĀJUMS! Pirms ierīces pārbaudes, tīrīšanas vai apkopšanas, apturiet dzinēju, pagaidiet līdz visas kustīgās daļas ir pārstājušas kustēties un izņemiet akumulatora bloku. Šo noteikumu neievērošana var radīt nopietnus ievainojumus vai materiālos zaudējumus.

⚠ BRĪDINĀJUMS. Veicot apkopi, izmantojiet tikai identiskas nomaiņas daļas. Regulāri pārbaudiet ierīci un veiciet tās apkopi. Lai garantētu drošību un uzticamību, ierīci drīkst remontēt tikai kvalificēts apkopes tehniķis.

Apkārtējās vides aizsardzība

Neizmetiet elektroierīces, akumulatora lādētājus un baterijas/uzlādējamos akumulatorus mājsaimniecības atkritumos!

Saskaņā ar Eiropas likumu 2012/19/ES, un 2006/66/EK nolietotais elektriskais un elektroniskais aprīkojums, bojāti vai lietoti akumulatora bloki/baterijas jāsavāc atseviški.

Ja elektroierīces tiek izmestas atkritumu poligonos vai izgāztuvēs, gruntsūdenī var iekļūt bīstamas vielas, piesārņojot barības kēdi, kaitējot veselībai un labsajūtai.

KLÜMJU NOVĚRŠANA

Skatiet atbilstošas papildierīces lietotāja rokasgrāmatu.

GARANTIJA

EGO GARANTIJAS POLITIKA

Lūdzu, apmeklējiet tīmekļa vietni egopowerplus.com, kur pieejama pilna EGO Garantijas politikas noteikumu un nosacījumu versija.

01/12/2016

LV
