RSW1240G - Elektrische zaag RYOBI - Gratis gebruiksaanwijzing en handleiding

Type product	Decoupeerzaag
Merk	RYOBI
Model	RSW1240G
Voeding	Netstroom (230 V, 50 Hz)
Vermogen	720 W
Variabele snelheid	Ja, variabele snelheidsschakelaar
Ingebouwde lamp	Ja, verstelbare lamp
Stofafzuiging	Ja, via zuigmond
Zaagbladspanningsinstelling	Ja, instelknop
Tafel afschuininghoek	Tot 45°
Slaglengte	20 mm
Oscillaties per minuut	0 - 3000 min⁻¹
Maximale zaagdiepte (hout)	50 mm
Gewicht	2,5 kg
Beoogd gebruik	Zagen van hout en kunststof, gebogen en rechte zaagsneden
Veiligheid	Gehoor- en oogbescherming aanbevolen
Onderhoud	Reiniging met penseel of stofzuiger, geen perslucht gebruiken
Reserveonderdelen	Gebruik originele Ryobi-onderdelen
Garantie	24 maanden voor particulieren, verlenging mogelijk
Extra instellingen	Vergrendelknop voor tafel en voet

Veelgestelde vragen - RSW1240G RYOBI

Hoe vervang ik het zaagblad van mijn RYOBI RSW1240G decoupeerzaag?

Koppel de zaag los van het net. Gebruik de zaagbladspanningsinstelknop om de spanning te verminderen. Verwijder het oude zaagblad door het van de houder te schuiven. Plaats het nieuwe zaagblad met de tanden naar beneden en draai de spanningsknop vast. Zorg ervoor dat het zaagblad goed vastzit voordat u het apparaat weer inschakelt.

Hoe stel ik de snelheid van de decoupeerzaag RSW1240G in?

Gebruik de variabele snelheidsschakelaar op het apparaat om de snelheid van het zaagblad aan te passen. Draai hem om de oscillaties per minuut te verhogen of te verlagen. Pas de snelheid aan op het te zagen materiaal: langzamer voor kunststof, sneller voor hout.

Hoe gebruik ik de afschuiningsfunctie?

Ontgrendel de werktafel met de tafelvergrendelknop. Kantel de tafel naar de gewenste hoek (tot 45°). Vergrendel de tafel weer. Voer de zaagsnede uit door het werkstuk tegen de aanslag te geleiden. Gebruik een gradenboog voor precieze zaagsneden.

Hoe reinig ik mijn RSW1240G zaag?

Koppel het apparaat altijd los voor reiniging. Verwijder opgehoopt zaagsel met een penseel of stofzuiger. Gebruik geen perslucht. Veeg de oppervlakken af met een droge doek. Gebruik geen agressieve chemicaliën.

Welke materialen kan ik met deze zaag zagen?

Deze decoupeerzaag is ontworpen voor het zagen van hout en kunststof. Het maakt gebogen, rechte en afschuinende zaagsneden mogelijk. Gebruik niet voor metalen of andere niet-aanbevolen materialen.

Hoe stel ik de zaagbladspanning correct in?

Gebruik de zaagbladspanningsinstelknop. Een juiste spanning voorkomt dat het zaagblad tijdens het zagen knikt. Draai niet te vast om breken te voorkomen. Het zaagblad moet strak staan maar niet stijf.

Hoe gebruik ik de stofafzuiging?

Sluit een stofzuiger aan op de zuigmond aan de achterkant van de zaag. Schakel de stofzuiger in tijdens gebruik om stof te verminderen. Zorg ervoor dat de slang goed vastzit voor optimale efficiëntie.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril en gehoorbescherming. Houd uw handen uit de buurt van het zaagblad. Gebruik lijmklemmen om het werkstuk vast te zetten. Koppel het gereedschap los voordat u het zaagblad vervangt of aanpassingen uitvoert. Draag geen losse kleding.

Hoe berg ik de RSW1240G zaag op?

Koppel het netsnoer los. Reinig het apparaat. Berg het op een droge en afgesloten plaats op, buiten bereik van kinderen. Vermijd vochtige omgevingen. Gebruik de transportkoffer indien beschikbaar.

Wat is de garantieduur en hoe kan ik deze verlengen?

De garantie is 24 maanden voor particulieren vanaf de aankoopdatum. Om te verlengen, registreer uw gereedschap op www.ryobitools.eu binnen 30 dagen na aankoop. Bewaar de factuur als bewijs.

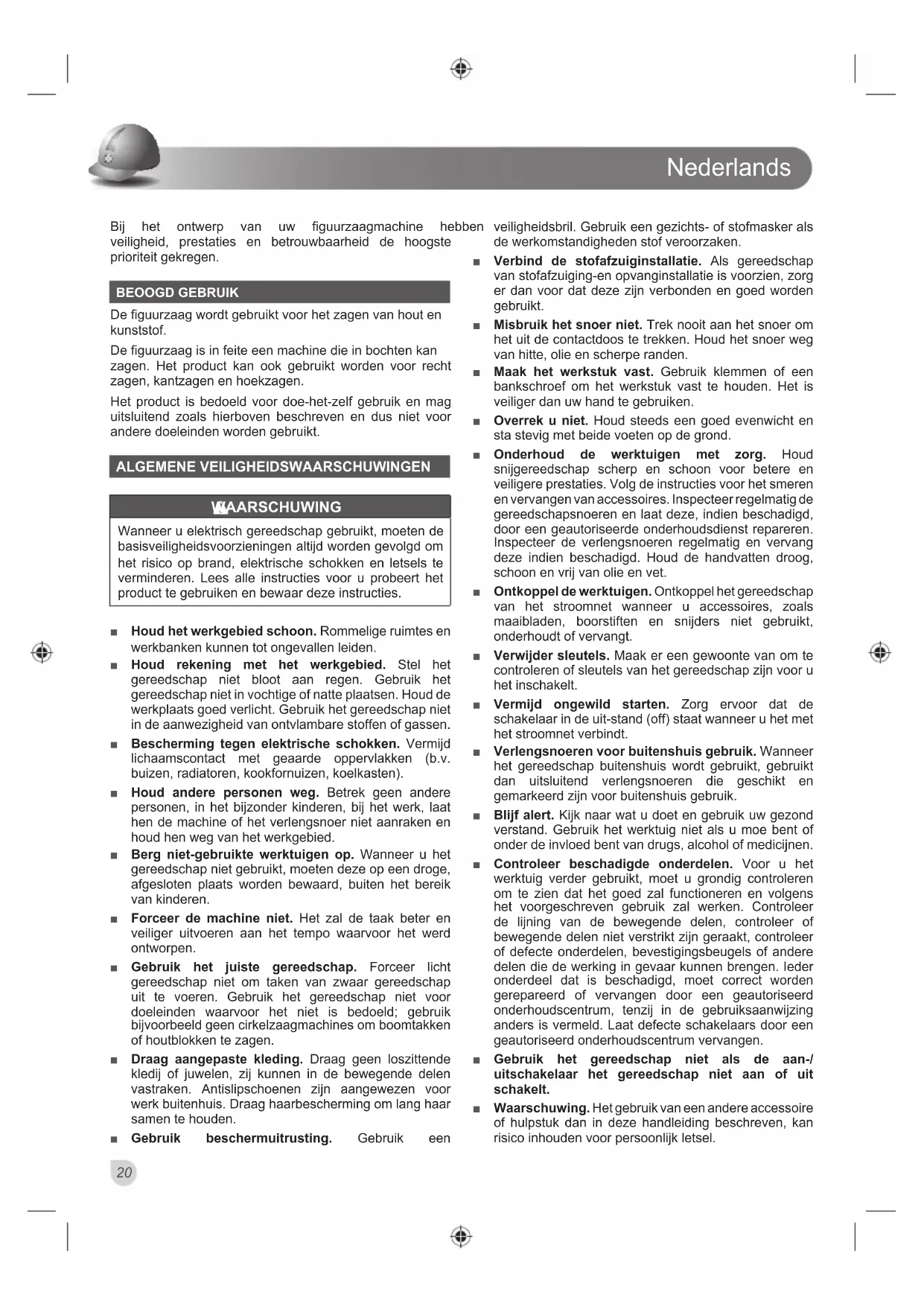

GEBRUIKSAANWIJZING RSW1240G RYOBI

Bij het ontwerp van uw figuurzaagmachine hebben veiligheid, prestaties en betrouwbaarheid de hoogste prioriteit gekregen.

BEOOGD GEBRUIK

De figuurzaag wordt gebruikt voor het zagen van hout en kunststof.

De figuurzaag is in feite een machine die in bochten kan zagen. Het product kan ook gebruikt worden voor recht zagen, kant zagen en hoekzagen.

Het product is bedoeld voor doe-het-zelf gebruik en mag uitsluitend zoals hierboven beschreven en dus niet voor andere doeleinden worden gebruikt.

Wanneer u elektrisch gereedschap gebruikt, moeten de basisveiligheidsvoorzieningen altijd worden gevolgd om het risico op brand, elektrische schokken en letsels te verminderen. Lees alle instructies voordat u het product probeert te gebruiken en bewaar deze instructies.

Houd het werkgebied schoon. Rommelige ruimtes en werkbanken kunnen tot ongevallen leiden. Houd rekening met het werkgebied. Stel het gereedschap niet bloot aan regen. Gebruik het gereedschap niet in vochtige of natte plaatsen. Houd de werkplaats goed verlicht. Gebruik het gereedschap niet in de aanwezigheid van ontvlambare stoffen of gassen. Bescherming tegen elektrische schokken. Vermijd lichaamscontact met geaarde oppervlakken (bijv. buizen, radiatoren, kookfornuizen, koelkasten). Houd andere personen weg. Betrek geen andere personen, in het bijzonder kinderen, bij het werk, laat hen de machine of het verlengsnoer niet aanraken en houd hen weg van het werkgebied. Berg niet-gebruikte werktuigen op. Wanneer u het gereedschap niet gebruikt, moeten deze op een droge, afgesloten plaats worden bewaard, buiten het bereik van kinderen. Forceer de machine niet. Het zal de taak beter en veiliger uitvoeren aan het tempo waarvoor het werk is ontworpen. Gebruik het juiste gereedschap. Forceer licht gereedschap niet om taken van zwaar gereedschap uit te voeren. Gebruik het gereedschap niet voor doeleinden waarvoor het niet is bedoeld; gebruik bijvoorbeeld geen cirkelzaagmachines om boomtakken of houtblokken te zagen. Draag aangepaste kleding. Draag geen loszittende kledij of juwelen, die kunnen in de bewegende delen vastraken. Antislipschoenen zijn aangewezen voor werk buitenhuis. Draag haar bescherming om lang haar samen te houden. Gebruik beschermuitrusting. Gebruik een

veiligheidsbril. Gebruik een gezichts- of stofmasker als de werkomstandigheden stof veroorzaken.

Verbind de stofafzuiginrichting. Als het gereedschap is voorzien van een stofafzuig- en opvanginrichting, zorg er dan voor dat deze is aangesloten en correct wordt gebruikt. - Gebruik het snoer niet verkeerd. Trek nooit aan het snoer om de stekker uit het stopcontact te trekken. Houd het snoer weg van hitte, olie en scherpe randen. - Zet het werkstuk vast. Gebruik klemmen of een bankschroef om het werkstuk vast te houden. Dit is veiliger dan uw hand te gebruiken. - Overstrek u niet. Houd steeds een goed evenwicht en sta stevig met beide voeten op de grond. - Onderhoud het gereedschap met zorg. Houd snijgereedschap scherp en schoon voor betere en veiligere prestaties. Volg de instructies voor het smeren en vervangen van accessoires. Controleer regelmatig de snoeren van het gereedschap en laat deze, indien beschadigd, door een geautoriseerde onderhoudsdienst repareren. Controleer de verlengsnoeren regelmatig en vervang deze indien beschadigd. Houd de handvatten droog, schoon en vrij van olie en vet. - Koppel het gereedschap los. Koppel het gereedschap los van het stroomnet wanneer u accessoires, zoals zaagbladen, boorbits en freesmessen, niet gebruikt, onderhoudt of vervangt. - Verwijder sleutels. Maak er een gewoonte van om te controleren of sleutels van het gereedschap zijn verwijderd voordat u het inschakelt. - Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand (off) staat wanneer u het gereedschap met het stroomnet verbindt. - Verlengsnoeren voor buitenshuis gebruik. Wanneer het gereedschap buitenshuis wordt gebruikt, gebruik dan uitsluitend verlengsnoeren die geschikt en gemarkeerd zijn voor buitenshuis gebruik. - Blijf alert. Let op wat u doet en gebruik uw gezond verstand. Gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. - Controleer beschadigde onderdelen. Voordat u het gereedschap verder gebruikt, moet u grondig controleren of het goed zal functioneren en volgens het voorgeschreven gebruik zal werken. Controleer de uitlijning van de bewegende delen, controleer of bewegende delen niet vastzitten, controleer of beschadigde onderdelen, bevestigingsbeugels of andere delen die de werking in gevaar kunnen brengen, aanwezig zijn. Een onderdeel dat is beschadigd, moet correct worden gerepareerd of vervangen door een geautoriseerd onderhoudscentrum, tenzij in de gebruiksaanwijzing anders is vermeld. Laat defecte schakelaars door een geautoriseerd onderhoudscentrum vervangen. - Gebruik het gereedschap niet als de aan/uit-schakelaar het gereedschap niet aan of uit schakelt. Waarschuwing. Het gebruik van een ander accessoire of hulpstuk dan in deze handleiding beschreven, kan risico inhouden voor persoonlijk letsel.

Nederlands

Laat uw gereedschap door een gekwalificeerd persoon repareren. Deze elektrische machine is gefabriceerd volgens de geldende veiligheidsregels. Laat reparaties alleen door een gekwalificeerd persoon met originele vervangingsonderdelen uitvoeren. Anders kan dit leiden tot aanzienlijk gevaar voor de gebruiker.

VEILIGHEIDSWAARSCHUWINGEN VOOR DE FIGUURZAAGMACHINE

• Gebruik het product niet totdat het volledig is gemonteerd en geïnstalleerd conform de instructies.
• De figuurzaagmachine moet stevig aan een werkbank worden bevestigd. Als de werkbank tijdens gebruik de neiging heeft om te verplaatsen, moet de werkbank aan de vloer worden vastgezet. Haal de figuurzaagmachine uit het stopcontact bij het installeren of vervangen van de zaag. De zaagtanden moeten omlaag gericht zijn. Zorg ervoor dat de zaag voldoende is gespannen voordat u de figuurzaagmachine gaat gebruiken. Te veel spanning kan leiden tot breuk van de zaag.
• Zaag nooit werkstukken die te klein zijn om veilig te ondersteunen. Houd uw handen weg van het zaagblad. Houd het werkstuk altijd stevig tegen de tafel gedrukt.
• Zaag het werkstuk nooit te snel. Zaag het werkstuk voldoende snel zodat de zaag kan zagen. Draag oorbeschermers. Blootstelling aan geluid kan het gehoor beschadigen. Bij het werken met de machine altijd een veiligheidsbril dragen. Het is aangewezen om handschoenen, stevige en antislipschoenen en een schort te dragen. Draag altijd een veiligheidsbril of gezichtsbescherming met zijdelings bescherming terwijl u het werktuig gebruikt of wanneer u stof blaast. Als het werk stof veroorzaakt, draag dan ook een stofmasker. Apparaten die op veel verschillende plaatsen, waaronder in open lucht, worden gebruikt, moeten aan een aardlekschakelaar worden aangesloten. Voor alle werkzaamheden aan de machine de stekker uit het stopcontact trekken. Machine alleen uitgeschakeld aan het net aansluiten.
• Snoer altijd buiten werkbereik van de machine houden. Leid de kabel altijd achter u.
• Spanen of splinters mogen bij draaiende machine niet worden verwijderd. Probeer niet om gezaagd materiaal te verwijderen wanneer het zaagblad beweegt. Vermijd vreemde handelingen en handposities waar u plots kunt wegglijden, waardoor uw hand in het zaagblad kan terechtkomen. Houd handen weg van het zaagbereik en zaagblad. Voor gebruik controleert u de machine, kabel en stekker op schade of slijtage. Herstellingen mogen uitsluitend door een geautoriseerde onderhoudsagent worden uitgevoerd.

Gebruik geen botte of beschadigde zaagbladen. Gebruik uitsluitend het juiste zaagblad. Vervang een versleten tafelelement. Houd de vloer vrij van los materiaal, bijvoorbeeld zaagafval. - Waarborg dat de machine altijd veilig staat (bijv. op de werkbank bevestigen). Lange werkstukken moeten goed ondersteund worden. Voordat u de machine de eerste keer gaat gebruiken, dient u de gebruiksaanwijzing te lezen. Laat indien mogelijk iemand u de werking van de machine demonstreren. Stof dat vrijkomt tijdens het werken vormt vaak een gevaar voor de gezondheid. Machines met stofafzuiging gebruiken en tevens geschikte stofmaskers dragen. Verwijder de neergeslagen stof zorgvuldig, bijv. met een stofzuiger. ■ Werkstukken met een ronde of onregelmatige doorsnee (bijv. brandhout) mogen niet gezaagd worden, omdat deze bij het zagen niet veilig kunnen worden vastgehouden. Bij het verticaal zagen van platte werkstukken moet een geschikte hulpaanslag worden gebruikt voor een veilige geleiding.

RESTRISICO'S

Zelfs wanneer het product zoals voorgeschreven wordt gebruikt, blijft het onmogelijk om alle restrisico's te voorkomen. De volgende gevaren kunnen optreden bij gebruik en de gebruiker dient speciaal op te letten om het volgende te voorkomen:

• Terugslag van werkstukken en onderdelen van werkstukken door foutieve afstellingen of foutief manipuleren. Schade aan de luchtwegen.

OPMERKING: Draag ademhalingsbeschermingsmaskers met filters die aangepast zijn aan het materiaal waarmee wordt gewerkt. Zorg voor voldoende ventilatie op de werkplaats. Eten, drinken of roken verboden in het werkgebied.

Gehoorschade bij het niet dragen van een efficiënte gehoorbescherming.

KEN UW PRODUCT

Zie pagina 99.

1. Verstelknop voor de spanning van het zaagje
2. Instelgat voor de zaaghouder
3. Vergrendelknop voor de klapvoet
4. Zaagsteun
5. Verstelbare lamp
6. Zaagbladbeschermer
7. Zaagblad
8. Klapvoet
9. Montageopening
10. Werktafel
11. Vergrendelknop voor de werktafel
12. Afzuigmondstuk
13. Aan-/uitschakelaar
14. Schakelaar voor variabele snelheid
15. Stelhuis voor vlakke zaag

ONDERHOUD

Wijzig het product niet op een manier die niet door de fabrikant is goedgekeurd en gebruik geen accessoires die niet door de fabrikant zijn goedgekeurd. Uw veiligheid en die van anderen kan in gevaar worden gebracht. - Gebruik het product niet als de schakelaars, beschermers of andere functies niet naar behoren werken. Breng het naar een geautoriseerd onderhoudscentrum voor professionele herstellingen of afstellingen. Maak geen aanpassingen terwijl het product in bedrijf is. Zorg er altijd voor dat de stekker uit de contactdoos is verwijderd voordat u het werktuig afstelt, smeert of onderhoudswerken aan het product uitvoert. Voor en na elk gebruik controleert u het product op schade of gebroken onderdelen. Bewaar het product in een uitstekende conditie door onderdelen onmiddellijk te vervangen door vervangonderdelen die door de fabrikant zijn goedgekeurd. - Verwijder het opgehoopte stof met behulp van een borstel of stofzuiger. Gebruik geen perslucht. - Om de veiligheid en betrouwbaarheid te garanderen, moeten alle herstellingen, met inbegrip van het vervangen van borstels, door een geautoriseerd onderhoudscentrum worden uitgevoerd. ■ Als het stroomsnoer is beschadigd, mag het uitsluitend worden vervangen door de fabrikant of een geautoriseerd onderhoudscentrum om schade aan de zaagmachine of gevaar voor elektrocutie te voorkomen.

WAARSCHUWING

Alle reparaties moeten worden uitgevoerd door een Erkend Ryobi Servicecentrum om de veilige en betrouwbare werking van de machine te garanderen.

TRANSPORT EN OPSLAG

Wanneer u het product opbergt, ontkoppelt u het stroomsnoer van de stroomtoevoer. Bewaar het product op een veilige plaats die niet toegankelijk is voor kinderen. Reinig het product met behulp van een borstel en stofzuiger voordat u het opbergt.

MILIEUBESCHERMING

Zorg dat grondstoffen worden gerecycleerd in plaats van weggegooid als afval. Om het milieu te beschermen dient de machine, de accessoires en de verpakking gesorteerd bij een erkend recyclingcentrum te worden aangeleverd.

SYMBOLEN

Veiligheidswaarschuwing

EG-conformiteit

Lees zorgvuldig de instructies voordat u het product start.

Draag gehoorbescherming

Draag altijd gezichtsbescherming.

GEVAAR! Scherp zaagblad.

Lengte van het zaagmes

Schuine hoek van de tafel

Tafelafmeting

Slagen per minuut

Maximale zaagdikte

Slaglengte

Maximale zaaglengte

Nederlands

Lamp

Stofopvang

Bediening van zaagsnelheid

Afstelling van spanning van zaag

Elektrisch afval mag niet samen met ander huishoudafval worden weggegooid. Gelieve te recycleren indien de mogelijkheid bestaat. Neem contact op met uw gemeente of handelaar om advies te krijgen over recyclage.

SYMBOLEN IN DE GEBRUIKSAANWIJZING

Vergrendeling

Ontgrendeling

Onderdelen of accessoires afzonderlijk gekocht

De volgende kernwoorden en verklaringen zijn bedoeld om de gevarenniveaus die op dit toestel betrekking hebben, te verklaren.

GEVAAR

Wijst op een gevaarlijke situatie die, indien ze niet worden vermeden, kan leiden tot ernstige verwondingen of de dood.

WAARSCHUWING

Wijst op een mogelijke gevaarlijke situatie die, indien ze niet wordt vermeden, kan leiden tot ernstige verwondingen of de dood.

LET OP

Wijst op een mogelijke gevaarlijke situatie die, indien ze niet wordt vermeden, kan leiden tot lichte of middelmatige verwondingen.

LET OP

(Zonder veiligheidssymbool) Geeft een situatie aan die materiële schade zou kunnen veroorzaken.

Draag altijd een veiligheidsbril.

Naast de wettelijke rechten die voortvloeien uit de aankoop, wordt dit product gedekt door een garantie, zoals hieronder staat vermeld.

1. De garantietermijn voor consumenten bedraagt 24 maanden en gaat in op de datum waarop het product is gekocht. Deze datum moet worden gedocumenteerd met een factuur of een ander aankoopbewijs. Het product is uitsluitend ontworpen en bedoeld voor persoonlijk gebruik door consumenten. Er wordt dus geen garantie gegeven voor professioneel of commercieel gebruik.
2. Voor een deel van ons aanbod van elektrische gereedschappen (AC/DC) is het mogelijk om de garantietermijn te verlengen over de boven beschreven termijn, met behulp van de website www.ryobitools.eu. De gereedschappen die in aanmerking komen voor de verlenging van de garantietermijn worden duidelijk weergegeven in winkels en/of verpakkingen en staan beschreven in de productdocumentatie. De eindgebruiker moet zich voor de geregistreerde gereedschappen binnen 30 dagen na aankoop online registreren.

De eindgebruiker kan zich registreren voor de verlengde garantietermijn als zijn woonland staat vermeld op het online registratieformulier waar deze optie geldig is. Bovendien moeten eindgebruikers toestemming geven voor de opslag van de gegevens die online ingevuld zijn en moeten ze de algemene voorwaarden accepteren. Het ontvangstbewijs van de registratie, dat per e-mail wordt verzonden, en de oorspronkelijke factuur met de aankoopdatum vormen het bewijs van de verlengde garantietermijn.

1. De garantie dekt tijdens de garantietermijn alle gebreken van het product die het gevolg zijn van defecten in vakmanschap of materiaal op de aankoopdatum. De garantie is beperkt tot reparatie en/of vervanging en bevat geen andere verplichtingen, waaronder maar niet beperkt tot incidentele of gevolgschade. De garantie is niet geldig als het product is misbruikt, in strijd met de gebruiksaanwijzing is gebruikt of onjuist is aangesloten. Deze garantie geldt niet voor:

alle schade aan het product die het gevolg is van onjuist onderhoud - elk product dat is veranderd of aangepast - elk product waar de oorspronkelijke identificatie (handelsmerk, serienummer) is beschadigd, gewijzigd of verwijderd - alle schade die is veroorzaakt door het niet opvolgen van de gebruiksaanwijzing

- elk niet-CE-product

elk product waar een poging tot reparatie is gedaan door een niet-erkende professional of zonder voorafgaande toestemming door Techtronic Industries. Elk product dat is verbonden met een verkeerde voeding (amperage, spanning, frequentie). Elk product dat wordt gebruikt met een verkeerd brandstofmengsel (brandstof, olie, oliegehalte). Alle schade die is veroorzaakt door externe invloeden (chemisch, fysisch, schokken) of vreemde stoffen.

- normale slijtage van reserveonderdelen

- ongepast gebruik, overbelasting van het gereedschap - gebruik van niet-goedgekeurde accessoires of onderdelen

• gereedschapsaccessoires die bij het gereedschap worden geleverd of afzonderlijk zijn aangeschaft. Dergelijke uitzonderingen omvatten, maar zijn niet beperkt tot schroevendraaierbits, boorbits, slijpschijven, schuurpapier en zagen, laterale geleiding.
• Componenten (onderdelen en accessoires) die onderhevig zijn aan natuurlijke slijtage, waaronder maar niet beperkt tot service- en onderhoudssets, koolstofborstels, lagers, boorkoppen, SDS-boorbevestigingen of -ontvangers, stroomsnoeren, hulpgrepen, transporttassen, schuurplateaus, stofzakken, stofafvoerbuizen, viltringen, pennen en veren van slagmoersleutels, etc.
• Voor onderhoud moet het product worden verzonden of gebracht naar een erkend servicestation van RYOBI, die voor elk land staan vermeld in de volgende lijst met adressen voor servicestations. In sommige landen zal uw lokale RYOBI-dealer het product verzenden naar de RYOBI-serviceorganisatie. Wanneer u het product naar een servicestation van RYOBI verzendt, moet het product veilig worden verpakt zonder enige gevaarlijke inhoud, zoals benzine, met het adres van de afzender en vergezeld van een korte beschrijving van het defect.
• Een reparatie/vervanging die onder deze garantie valt is gratis. Het vormt geen verlenging of een nieuwe start van de garantietermijn. Verwisselde onderdelen of gereedschappen worden ons eigendom. In sommige landen moeten de verzendkosten door de afzender worden betaald. Uw wettelijke rechten die voortvloeien uit de aankoop van het gereedschap blijven onaangetast. Deze garantie is geldig in de Europese Gemeenschap, Zwitserland, IJsland, Noorwegen, Liechtenstein, Turkije en Rusland. Buiten die gebieden moet u contact opnemen met uw erkende RYOBI-dealer om vast te stellen of er een andere garantie van toepassing is.

GEAUTORISEERD ONDERHOUDSCENTRUM

Om een geautoriseerd onderhoudscentrum in uw buurt te vinden, surft u naar http://uk.rybitools.eu/header/service-and-support/service-agents.

Hierbij verklaren wij dat het product

Figuurzaag met variabele snelheid

Merk: Ryobi

Modelnummer: RSW1240G

Serienummerbereik: 46205201000001 - 46205201999999

is in overeenstemming met de volgende Europese Richtlijnen en geharmoniseerde normen.

2006/42/EC, 2014/30/EU, 2011/65/EU

EN55014-1:2006+A1:2009+A2:2011;EN55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2014; EN 61000-3-3:2013

EN61029-1:2009+A11:2010

RoHS-documentatie is samengesteld in overeenstemming met EN 50581:2012

Andrew John Eyre (BEng, CEng, MIE)

Vice-president, Regelgeving en Veiligheid

Afgevaardigde voor het samenstellen van de technische fiche:
