Produkttyp	Lövsåg (sticksåg)
Märke	RYOBI
Modell	RSW1240G
Strömförsörjning	Nät (230 V, 50 Hz)
Effekt	720 W
Variabel hastighet	Ja, variabel hastighetsomkopplare
Inbyggd lampa	Ja, justerbar lampa
Dammsugning	Ja, via sugmunstycke
Bladspänningsjustering	Ja, justeringsknapp
Bordets geringsvinkel	Upp till 45°
Slaglängd	20 mm
Svängningar per minut	0 - 3000 min⁻¹
Maximal skärtjocklek (trä)	50 mm
Vikt	2,5 kg
Avsedd användning	Skärning av trä och plast, kurv- och rakskär
Säkerhet	Hörsel- och ögonskydd rekommenderas
Underhåll	Rengöring med pensel eller dammsugare, använd inte tryckluft
Reservdelar	Använd originaldelar från Ryobi
Garanti	24 månader för privatpersoner, förlängning möjlig
Ytterligare inställningar	Låsknapp för bord och fot

Vanliga frågor - RSW1240G RYOBI

Hur byter jag bladet på min RYOBI RSW1240G såg?

Koppla bort sågen från elnätet. Använd bladspänningsjusteringsknappen för att lossa spänningen. Ta bort det gamla bladet genom att glida ut det ur hållaren. Sätt i det nya bladet med tänderna pekande nedåt och dra åt spänningsknappen. Se till att bladet är ordentligt fastsatt innan du slår på apparaten igen.

Hur justerar man hastigheten på lövsågen RSW1240G?

Använd den variabla hastighetsomkopplaren på apparaten för att justera bladets hastighet. Vrid den för att öka eller minska svängningarna per minut. Anpassa hastigheten efter materialet som ska skäras: långsammare för plast, snabbare för trä.

Hur använder man geringsskärningsfunktionen?

Lås upp arbetsbordet med hjälp av bordets låsknapp. Luta bordet till önskad vinkel (upp till 45°). Lås bordet igen. Utför snittet genom att styra arbetsstycket mot anslaget. För exakta snitt, använd en vinkelmätare.

Hur rengör jag min RSW1240G såg?

Koppla alltid bort apparaten före rengöring. Ta bort ansamlat sågspån med en pensel eller dammsugare. Använd inte tryckluft. Torka av ytorna med en torr trasa. Använd inte starka kemikalier.

Vilka typer av material kan jag skära med denna såg?

Denna lövsåg är utformad för att skära trä och plast. Den möjliggör kurv-, raka och geringsskär. Använd inte för metaller eller andra icke rekommenderade material.

Hur ställer man in bladspänningen korrekt?

Använd bladspänningsjusteringsknappen. Rätt spänning förhindrar att bladet böjer sig under skärning. Dra inte åt för hårt för att inte bryta bladet. Bladet ska vara spänt men inte stelt.

Hur använder man dammsugningsanordningen?

Anslut en dammsugare till sugmunstycket som sitter på baksidan av sågen. Slå på dammsugaren under användning för att minska dammet. Se till att slangen är ordentligt fastsatt för optimal effektivitet.

Vilka säkerhetsåtgärder bör man vidta?

Använd alltid skyddsglasögon och hörselskydd. Håll händerna borta från bladet. Använd fastspänningsdon för att hålla arbetsstycket. Koppla bort verktyget före bladbyte eller justeringar. Bär inte lösa kläder.

Hur förvarar jag sågen RSW1240G?

Koppla bort strömkabeln. Rengör apparaten. Förvara den på en torr och låst plats, utom räckhåll för barn. Undvik fuktiga miljöer. Använd transportväskan om sådan finns.

Vad är garantitiden och hur förlänger man den?

Garantin är 24 månader för privatpersoner från inköpsdatum. För att förlänga den, registrera ditt verktyg på www.ryobitools.eu inom 30 dagar efter köpet. Spara kvittot som bevis.

BRUKSANVISNING RSW1240G RYOBI

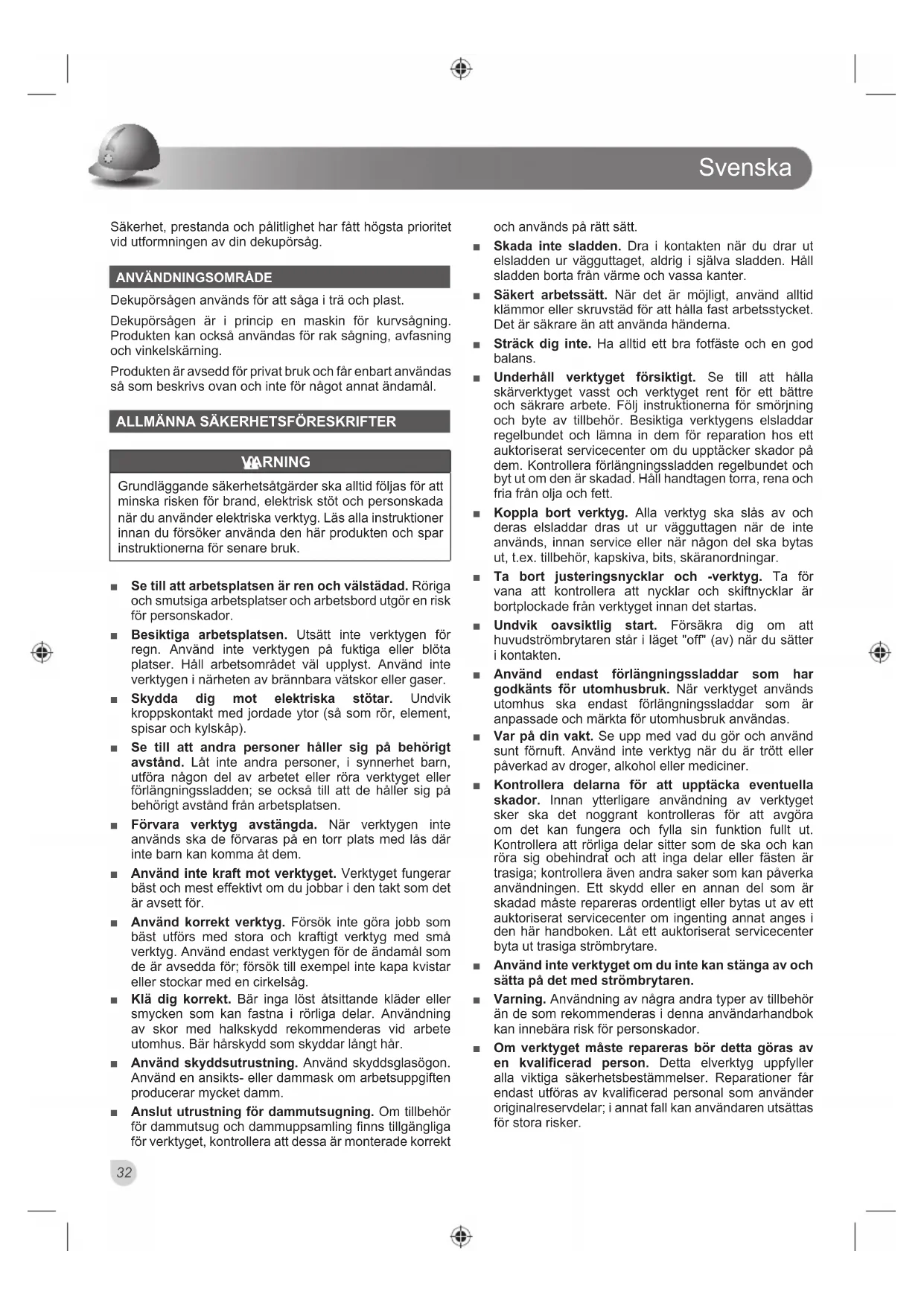

Säkerhet, prestanda och pålitlighet har högsta prioritet vid utformningen av din dekupörsåg.

ANVÄNDNINGSOMRÅDE

Dekupörsågen används för att såga i trä och plast.

Dekupörsågen är i princip en maskin för kurvsågning. Produkten kan också användas för rak sågning, avfasning och vinkelskärning.

Produkten är avsedd för privat bruk och får enbart användas så som beskrivs ovan och inte för något annat ändamål.

Grundläggande säkerhetsåtgärder ska alltid följas för att minska risken för brand, elektrisk stöt och personskada när du använder elektriska verktyg. Läs alla instruktioner innan du försöker använda den här produkten och spara instruktionerna för senare bruk.

• Se till att arbetsplatsen är ren och välstädad. Röriga och smutsiga arbetsplatser och arbetsbord utgör en risk för personskador. Besiktiga arbetsplatsen. Utsätt inte verktygen för regn. Använd inte verktygen på fuktiga eller blöta platser. Håll arbetsområdet väl upplyst. Använd inte verktygen i närheten av brännbara vätskor eller gaser. Skydda dig mot elektriska stötar. Undvik kroppskontakt med jordade ytor (såsom rör, element, spisar och kylskåp). Se till att andra personer håller sig på behörigt avstånd. Låt inte andra personer, i synnerhet barn, utföra någon del av arbetet eller röra verktyget eller förlängningssladden; se också till att de håller sig på behörigt avstånd från arbetsplatsen. Förvara verktyg avstängda. När verktygen inte används ska de förvaras på en torr plats med lås där inte barn kan komma åt dem. Använd inte kraft mot verktyget. Verktyget fungerar bäst och mest effektivt om du jobbar i den takt som det är avsett för. Använd korrekt verktyg. Försök inte göra jobb som bäst utförs med stora och kraftiga verktyg med små verktyg. Använd endast verktygen för de ändamål som de är avsedda för; försök till exempel inte kapa kvistar eller stockar med en cirkelsåg. Klä dig korrekt. Bär inga lösa kläder eller smycken som kan fastna i rörliga delar. Användning av skor med halkskydd rekommenderas vid arbete utomhus. Bär hårskydd som skyddar långt hår. Använd skyddsutrustning. Använd skyddsglasögon. Använd en ansikts- eller dammask om arbetsuppgiften producerar mycket damm. ■ Anslut utrustning för dammutsugning. Om tillbehör för dammutsug och dammuppsamling finns tillgängliga för verktyget, kontrollera att dessa är monterade korrekt

och används på rätt sätt.

Skada inte sladden. Dra i kontakten när du drar ut elsladden ur vägguttaget, aldrig i själva sladden. Håll sladden borta från värme och vassa kanter. Säkert arbetssätt. När det är möjligt, använd alltid klämmor eller skruvstäd för att hålla fast arbetsstycket. Det är säkrare än att använda händerna. Sträck dig inte. Ha alltid ett bra fotfäste och en god balans. Underhåll verktyget försiktigt. Se till att hålla skärverktyget vasst och verktyget rent för ett bättre och säkrare arbete. Följ instruktionerna för smörjning och byte av tillbehör. Besiktiga verktygens elsladdar regelbundet och lämna in dem för reparation hos ett auktoriserat servicecenter om du upptäcker skador på dem. Kontrollera förlängningssladden regelbundet och byt ut om den är skadad. Håll handtagen torra, rena och fria från olja och fett. Koppla bort verktyg. Alla verktyg ska stängas av och deras elsladdar dras ut ur vägguttaget när de inte används, innan service eller när någon del ska bytas ut, t.ex. tillbehör, kapskiva, bits, skäranordningar. Ta bort justeringsnycklar och -verktyg. Ta för vana att kontrollera att nycklar och skiftnycklar är bortplockade från verktyget innan det startas. Undvik oavsiktlig start. Försäkra dig om att huvudströmbrytaren står i läget "off" (av) när du sätter i kontakten. Använd endast förlängningssladdar som har godkänts för utomhusbruk. När verktyget används utomhus ska endast förlängningssladdar som är anpassade och märkta för utomhusbruk användas. Var på din vakt. Se upp med vad du gör och använd sunt förnuft. Använd inte verktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Kontrollera delarna för att upptäcka eventuella skador. Innan ytterligare användning av verktyget ska det noggrant kontrolleras för att avgöra om det kan fungera och fylla sin funktion fullt ut. Kontrollera att rörliga delar sitter som de ska och kan röra sig obehindrat och att inga delar eller fästen är trasiga; kontrollera även andra saker som kan påverka användningen. Ett skydd eller en annan del som är skadad måste repareras ordentligt eller bytas ut av ett auktoriserat servicecenter om ingenting annat anges i den här handboken. Låt ett auktoriserat servicecenter byta ut trasiga strömbrytare. Använd inte verktyget om du inte kan stänga av och sätta på det med strömbrytaren. Varning. Användning av några andra typer av tillbehör än de som rekommenderas i denna användarhandbok kan innebära risk för personskador. - Om verktyget måste repareras bör detta göras av en kvalificerad person. Detta elverktyg uppfyller alla viktiga säkerhetsbestämmelser. Reparationer får endast utföras av kvalificerad personal som använder originalreservdelar; i annat fall kan användaren utsättas för stora risker.

Svenska

SÄKERHETSANVISNINGAR FÖR DEKUPÖRSÅG

Använd inte produkten förrän den är i komplett monterat skick och har installerats enligt anvisningarna. - Dekupörsågen måste vara säkert fastsatt i en arbetsbänk. Om det finns risk för att arbetsbänken förflyttas under drift måste arbetsbänken fästas i golvet. Koppla från dekupörsågen från strömkällan vid montering eller avlägsnande av blad. Bladens tänder ska vara riktade nedåt. Säkerställ att bladet är korrekt spänt före drift av dekupörsågen, för hög spänning kan göra så att bladet brister. Såga inte i ett arbetsstycke som är för litet för att stödjas på ett säkert sätt. Håll händerna borta från sågklingan. Håll alltid arbetsstycket säkert mot bordet. - Mata inte fram arbetsstycket för snabbt under sågningen. Mata bara fram arbetsstycket tillräckligt snabbt för bladet att såga. Bär hörselskydd. Bullerbelastning kan orsaka hörselskador. Använd alltid skyddsglasögon när du använder maskinen. Det är rekommenderat att använda handskar, kraftiga skor med halkskydd och ett förkläde. Använd alltid skyddsglasögon när du använder verktyget eller när du blåser damm. Använd en ansiktsmask om det dammar mycket. Verktyg som används på flera platser, inklusive utomhus, måste anslutas med en jordfelsbrytare. Drag alltid ur kontakten när du utför arbeten på maskinen. - Maskinen ska vara frånkopplad innan den ansluts till vägguttaget. Nätsladden ska alltid hållas ifrån arbetsområdet. Lägg sladden bakåt i förhållande till arbetsriktningen. Avlägsna aldrig spån eller flisor när maskinen är igång. Försök inte ta bort sågmaterial när klingan roterar. Undvik märkliga användningssätt och handplaceringar där din hand kan hamna i vägen för klingan om du tappar greppet. Håll händerna borta från bladet och arbetsområdet. Innan användning, kontrollera maskinen, kablarna och tändstiften så att de inte är skadade eller utslitna. Reparationer ska endast utföras av auktoriserad servicetekniker. Använd inte slöa eller skadade sågklingor. Använd endast korrekt klinga. Byt ut bordsinlägget om det är slitet. Håll golvet rent från löst material, exempelvis sågspån och avsågade delar. - Se till att maskinen alltid står stadigt (t.ex. genom att fästa den på arbetsbänken). Stötta långa arbetsstycken på lämpligt sätt.

Läs anvisningarna innan du använder verktyget. Låt någon demonstrera verktyget för dig om det är möjligt. - Dammet som uppkommer vid arbeten med detta verktyg kan vara skadligt för hälsan. Använd ett utsugningssystem och bär skyddsmask. Ta noggrant bort ansamlat damm med exempelvis en dammsugare. Arbetsstycken med runt eller oregelbundet tvärsnitt (ex. ved) får ej sågas, eftersom dessa inte kan fixeras på ett säkert sätt. För att såga plana arbetsstycken vertikalt, skall användas lämpligt stödanslag för säker styrning av arbetsstycket.

RESIDUALRISK

Även om produkten används enligt instruktionerna går det inte att eliminera alla eventuella riskfaktorer. Följande risker kan uppstå vid användning och operatören ska vara extra uppmärksam för att undvika följande:

Kickback på arbetsstycken och delar av arbetsstycken på grund av felaktig justering eller hantering. Skador på andningsvägarna.

NOTERA: Använd andningsskydd med filter som är lämpliga för de material som du arbetar med. Se till att arbetsplatsen är tillräckligt ventilerad. Ät, drick eller rök inte på arbetsområdet.

Skada på hörseln om effektiva hörselskydd inte används.

1. Justeringsknapp för bladets spänning
2. Isättningshål för blad-adapter
3. Låsknapp för nedsänkningsfot
4. Bladstöd
5. Justerbar lampa
6. Klingskydd
7. Sågklinga
8. Nedsänkningsfot
9. Monteringshål
10. Arbetsbord
11. Låsknapp för arbetsbord
12. Sugmunstycke
13. Av/pa-knapp
14. Brytare för varierbar hastighet
15. Hållare för enkel sågbladsinställning

UNDERHÅLL

Modifiera inte produkten på något sätt och använd inga tillbehör som inte godkänts av tillverkaren. Din och andras säkerhet kan vara i fara. Använd inte produkten om brytare, skydd eller andra funktioner inte fungerar som avsett. Lämna den till auktoriserat servicecenter för reparation eller justering. Utför inte justeringar medan produkten är i drift. Se alltid till att kontakten har tagits ur eluttaget före justeringar, smörjning eller om underhåll ska göras på

Svenska

produkten.

Före och efter användning ska produkten kontrolleras så att det inte finns skadade eller trasiga delar. Håll produkten i gott skick genom att omedelbart ersätta delar med reservdelar som tillhandahålls av tillverkaren. Rensa bort damm som ansamlats med en borste eller dammsugare. Använd inte tryckluft. För säkerhet och pålitlighet ska alla reparationer, inklusive byte av borstar, utföras av auktoriserat reparationscenter. - Om strömkabeln är skadad får den enbart bytas ut av tillverkaren eller auktoriserat servicecenter för att förhindra skada på sågen eller risk för elektrisk stöt.

VARNING

Av säkerhetsskäl är det viktigt att alla reparationer utförs på en serviceverkstad som godkänts av Ryobi.

• Strömkabeln ska kopplas ur vid förvaring. Förvara produkten på säker plats där inga barn kan komma åt den. Rengör produkten med en borste eller dammsugare före förvaring.

MILJÖSKYDD

Råmaterialen ska återvinnas i stället för att kastas i hushållsavfallet. För att skona miljön ska verktyget, tillbehören och emballagen sorteras.

SYMBOLER

Säkerhetsvarning

CE-överensstämmelse

Läs alla instruktioner noggrant innan du startar produkten.

Bär hörselskydd.

Bär alltid ögonskydd.

FARA! Vass klinga.

Bladlängd

Fasvinkel för bordet

Bordsstorlek

Slag per minut

Maximal tjocklek för sågning

Slaglängd

Maximal längd för sågning

Lampa

Spånuppsamling

Kontroll av sågbladets hastighet

Gamla elektronikprodukter ska inte kastas med hushållssoporna. Återvinn där sådana faciliteter finns. Kontrollera med din lokala myndighet eller säljaren för att få återvinningstips.

SYMBOLER I MANUALEN

Läs

Läs upp

Delar och utrustning säljs separat

Svenska

Följande signalord och betydelser är tänkta att förklara de olika risknivåerna som är associerade med denna produkt.

FARA

Visar på en direkt riskfylld situation som, om den inte undviks, kan orsaka dödsfall eller allvarlig personskada.

VARNING

Visar på en potentiellt riskfylld situation som, om den inte undviks, kan orsaka dödsfall eller allvarlig personskada.

FÖRSIKTIGHET

Visar på en potentiellt riskfylld situation som, om den inte undviks, kan orsaka mindre eller måttlig personskada.

FÖRSIKTIGHET

(Utan säkerhetssymbolen) Indikerar en situation som kan leda till egendomsskada.

Bladhastighetskontroll

Bladspenningsjustering

Förutom eventuella lagstadgade rättigheter som uppstår genom köpet, täcks den här produkten av en garanti som anges nedan.

1. Garantiperioden är 24 månader för konsumenter och börjar gälla från det datum då produkten köptes. Detta datum måste dokumenteras på en faktura eller annat köpbevis. Produkten är utformad och avsedd för konsumenter och privat bruk. Därmed tillhandahålls ingen garanti vid yrkesmässigt eller kommersiellt bruk.
2. Det finns möjlighet att förlänga garantiperioden för en del av utbudet för elverktyg (AC/DC) under den period som anges ovan genom att använda registreringen på webbplatsen www.ryobitools.eu. De verktyg som är berättigade till en förlängning av garantiperioden visas i butiker och/eller på förpackningen och anges i produktdokumentationen. Slutanvändaren behöver registrera sina nyförvärvade verktyg online inom 30 dagar från köpdatumet. Slutanvändaren kan registrera sig för den förlängda garantin i det land där han/hon bor om landet finns angivet i registreringsformuläret online och där detta alternativ är giltigt. Dessutom måste slutanvändaren ge sitt medgivande till lagring av data vilket krävs vid registrering online samt acceptera villkoren. Bekräftelsekvittot som skickas ut via e-post och originalfakturan som köpdatumet kommer att gälla som bevis för den förlängda garantin.
3. Garantin täcker alla produktdefekter under garantiperioden som beror på brister i utförande eller material vid köpdatumet. Garantin är begränsad till reparation och/eller utbyte och inkluderar inte några skyldigheter inklusive men inte begränsat till oförutsedda skador eller följdskador. Garantin är inte giltig om produkten har missbrukats, använts strid med bruksanvisningen eller inte anslutits på rätt sätt. Denna garanti täcker inte:

eventuella skador på produkter som uppstått till följd av felaktigt underhåll

produkter där ursprungliga identifieringsmärkningar (varumärke, serienummer) har målats över, ändrats eller tagits bort, eventuella skador som uppstått till följd av att bruksanvisningen inte efterföljts

-alla icke CE-produkter

eventuella produkter som har försökts repareras av en icke-kvalificerad yrkesman eller utan föregående medgivande från Techronic Industries. eventuella produkter som anslutits till felaktig strömförsörjning (ampere, volt, frekvens) eventuella produkter som använts med olämplig bränsleblandning (bränsle, olja, oljeprocent) eventuella skador som uppstått till följd av yttre påverkan (kemisk, fysisk, stötar) eller främmande ämnen

• olämplig användning, överbelastning av verktyget -användningen av icke-godkända tillbehör eller delar
• tillbehör till elverktyg som medföljde verktyget eller köpts separat. Sådana undantag inkluderar men är inte begränsade till skruvmejselbits, borrbits, slipskivor, sandpapper, blad och sidoskena
• Komponenter (delar och tillbehör) är föremål för naturligt slitage, inklusive men inte begränsat till service- och underhållssats kolborstar, kullager, chuck, tillbehör eller tillhörande SDS-borrbit, strömsladd, hjälphandtag, transportväska, slipplatta, dammpåse, dammutblåsare, filtbrickor, stift och fjädrar till mutterdragare osv.
• Vid service måste produkten skickas eller uppvisas för en RYOBI-auktoriserad servicestation som står angiven för varje land i adresslista över servicestationer. I vissa länder tar din lokala RYOBI-återförsäljare på sig ansvaret att skicka produkten till RYOBI-serviceorganisationen. När en produkt skickas till en RYOBI-servicestation, ska produkten paketeras säkert utan något farligt innehåll såsom bensen, markeras med avsändarens adress samt en kort beskrivning av felet.
• En reparation/ett utbyte under denna garanti är kostnadsfri. Det utgör inte en förlängning eller förnyelse av garantiperioden. Utbytta delar eller verktyg blir vår egendom. I vissa länder måste leveranskostnader eller porto betalas av avsändaren. Dina lagstadgade rättigheter som härrör från verktyget förblir opåverkade
• Denna garanti är giltig i Europeiska gemenskapen: Schweiz, Island, Norge,

Lichtenstein, Turkiet och Ryssland. Utanför dessa länder, kontakta auktoriserade RYOBI-återförsäljare för att avgöra om en annan garanti gäller. Du hittar en lista över auktoriserade servicecenter på http://fi.ryobotools.eu/header/galler. service-and-support/service-agents.

FI RYOBI®-TAKUUN SOVELTAMISEHDOT

Du hittar närmaste auktoriserade servicecenter genom att gå till http://

Härmed deklarerar vi att produkterna

Dekupörsåg med varierbar hastighet

Märke: Ryobi

Modellnummer: RSW1240G

Serienummerintervall: 46205201000001 - 46205201999999

är i enlighet med följande EU-direktiv och harmoniserade standarder

2006/42/EC, 2014/30/EU, 2011/65/EU

EN55014-1:2006+A1:2009+A2:2011; EN55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2014; EN 61000-3-3:2013

EN61029-1:2009+A11:2010

RoHS-dokumentation sammanställd enligt EN 50581:2012

Andrew John Eyre (BEng, CEng, MIET)

Vice President, Regelverk och Säkerhet

Godkänd att sammanställa den tekniska filen:

Alexander Krug, VD

Techtronic Industries GmbH
