GEBRUIKSAANWIJZING TBL8572 Numatic

Vertaling van de oorspronkelijke gebruiksaanwijzing

LET OP, Lees deze gebruksaanwijizing voordat u de machine gebruikt.

Overzicht machine 10

Overzicht bedieningspaneel.. 13 & 14

Gids machine-installingen.. . .. 16 & 18

Borstel / pad monteren . 22 & 24

Hellingshoek borstelplaat instellen.. ..Pagina 22 & 24

Vloerelement monteren . 22 & 24

Slangklem monteren

Schoonwatertank vullen. . 28 & 29

Aanduiding vulniveau 32 & 33

Vloerelement neerlaten

Borstelplaat optillen / neerlaten.. 36 & 38

Schoonmaakfuncties instellen . 36 & 38

Borsteldruk

Losmaakfunctie vloerelement.. .Pagina 42 & 44

Machine in gebruik

Machine-onderhoud

Vuilwatertank legen

Wissers vloerelement verrangen.. ..Pagina 54 & 55

Machine opladen

Accu-onderhoud

Laedlampjes

Specificaties

Vrijloopstand

Schakelschema

Aanbevolen reserveonderdelen . 81

Problemen oplossen

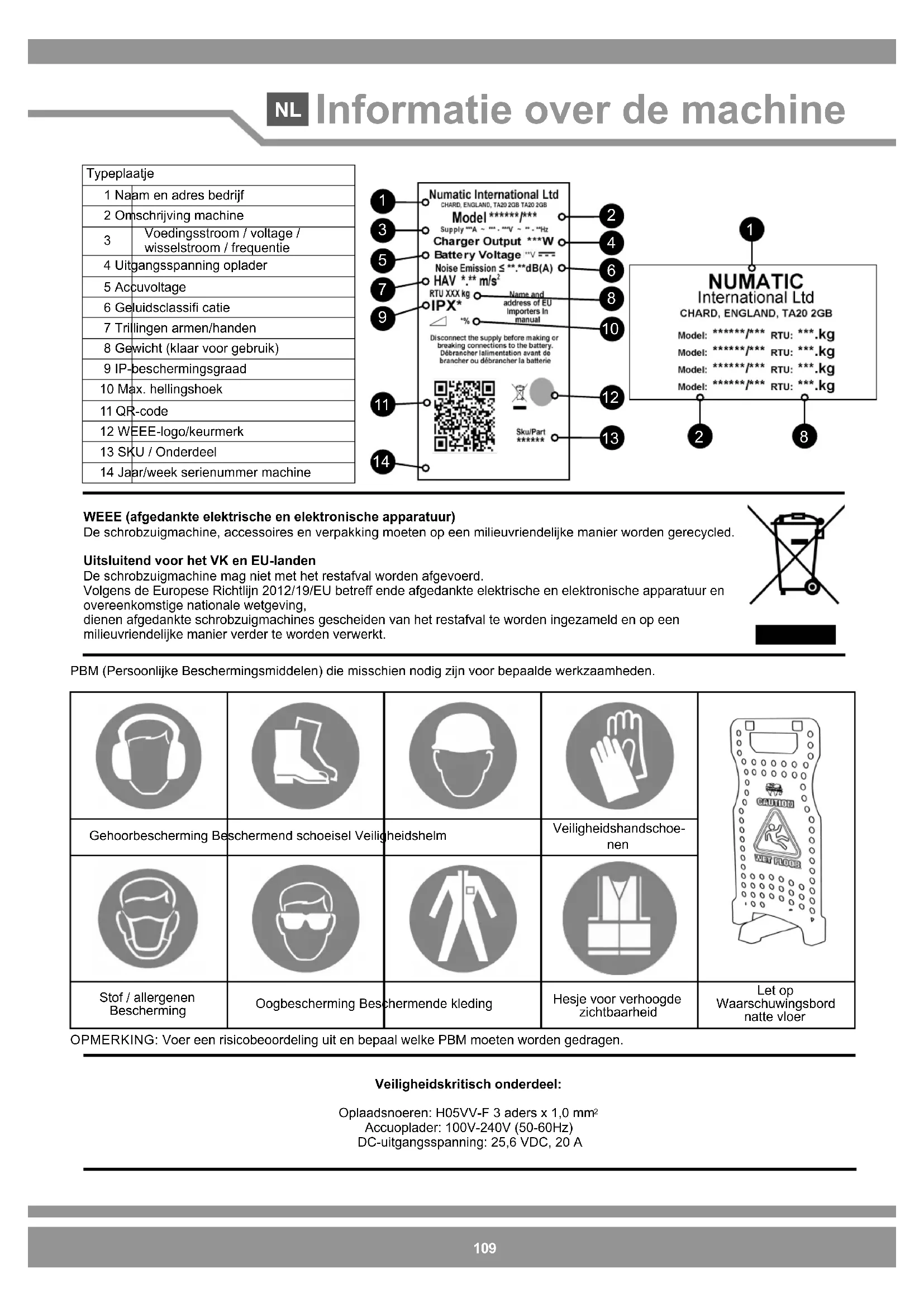

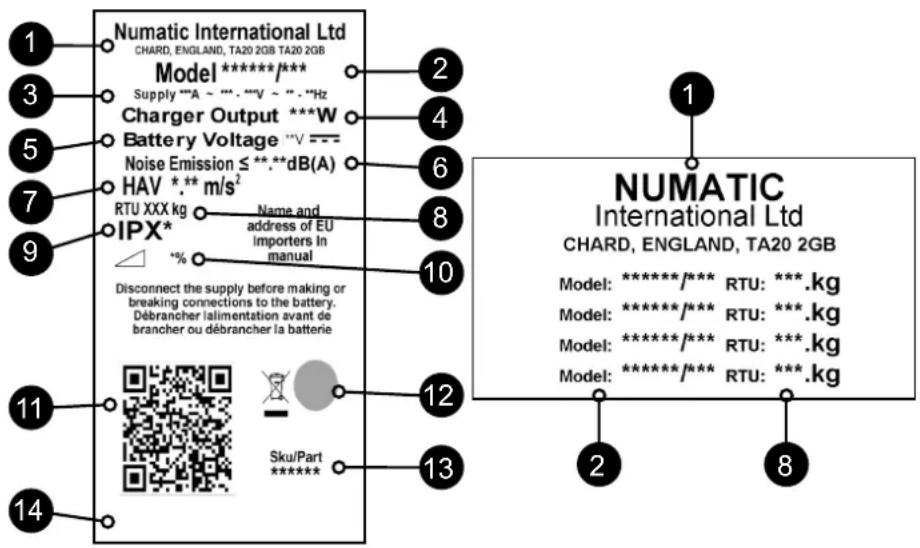

Kenplaatje / Persoonlijke Beschermingsmiddelen

Apparatuur/recycling

Informatie over schrobzuigmachine.. ..Pagina 110 & 111

Informatie over de accu ........................... Pagina 133 ........................... & 143 - 145

EU-conformiteitsverklaring . 167

Bedrijfsadres

PT Indice

IT Indice

Feijfinding Side 88 & 99

Verwijder al het verpakkingsmaterialial, open het pakket voorzichtig in controller of de inhoud compleet is.

• Gebruiksaanwijzing 2 × Contactsleutels Acculaadsnoer 1 × Zekering 30 A (borstel)
• 1 x Zekering 20 A (zuigmotor) - 1 x Zekering 2,5 A - Maxi-zekeringtrekker

PT

Overzicht bedieningspaneel TBL8572

1 Installing tractiesnelheid

2 Contactslot

3 Instelling watertoevoer

4 Noodstop

5 Zuigmotor Aan / Uit

6 Indicator acculaadniveau

7 Schakelaar Vooruit / Achteruit

8 Urenteller

9 Borstel Aan / Uit / Bedienhendel

10 Foutstatus tractielampje / groen lampje

PT

FR: En cas de panne, contactez votre revendeur Numatic.
L: Neem bij storingen contact op met uw Numatic-handelaar.

PT: Em caso de avaria, contacte o seu concessionario Numatic.
IT: In caso di guasto, rivolgersi al proprio rivenditore Numatic.

Lees deze gids voordat u de machine in gebruik neemt. Verwijder al het verpakkingsmaterial, open het pakket voorzichtig en controller of de inhoud compleet is.

Inhoud TBL8572

• 2 x Contactsleutels • 1 x Zekering 30 A (borstel) • 1 x Zekering 20 A (zuigmotor) • 1 x Zekering 2,5 A • Maxi-zekeringtrekker

Open het accucompartment door de bovenste tank aan de betreffende handgreep op te tillen.

Installer zuiger- en borstelzekeringen (meegeleverd in het startpakket) in de houders, zoals afgebeeld. (Fig. 1, 2, 3)

Laad de machine op om de accu's te activeren. Nadat de accu's+zijn geactiveerd, moeten de LED's boven op alle accu's gaan branden.

Steek de sleutel in het contactslot op het bedieningsspaneel (zie onder (Fig. A)

Gebruik de handgreep om de bovenste vuiilwatertank te openen of te sluiten.

Numatic International Ltd raadt ALLEEN het gebruik aan van 911948 NX1K LFP-lithiumaccu's van het accutype dat bij deze machine worden geleverd.

Zorg ervoor dat er geen metalen voorwerpen in contact komen met de occupolen terwijl de accu's blootliggen.

Breng de contactsleutel aan en schakel de machine aan. (Fig. A)

Druk de regelhandgreep met beiden handen in (fig. B) en LAST de machine langzaam van de pallet lopen.

Draai de sleutel terug waar de 'UIT'-stand ('0') (Fig. 6) zodra de machine van de pallet is gereden en in een veilige positie is geplaatst.

NB: Zorg ervoor dat de machine tijdens transport goed worden vastgezet om beweging te voorkomen.

De TBL8572 is geschikt voor 2x borstels van 370mm of 2x pads van 360mm. Voorzien van het Nulock-bevestigingsystem. De borstel hoelt alleen te worden aangebrachte en gedraaid om te worden bevestigd, waardoor installeren en verwijderen erg eenvoudig is. Schuif de borstel/pad onder de borstelplaat.

Breng de borstel/pad op de Nulock-klemplaat aan en draai de borstel/pad tot deze vergrendeld is.

NB: Draag veiligheidschandschoenen bij het verrangen van gebruekte borstels.

Hellingshoek borstelplaat instellen

Als de machineijdens het reinigen in voorwaartse richting ertoe neigt om zijwaarts te bewegen, dan kan dit worden opgelost door aan de instelknop voor de hellingshoek van de borstelplaat te draaien.

Compensatie aan links: Als de machine aan rechts trekt, dient u de knop rechtsom te draaien om te zorgen dat de borstelplaat aan links wordt gecompenseerd.

Compensatie aanrechts: Als de machine naar links trekt, dient u de knop linksom te draaien om te zorgen dat de borstelplaat aanrrechts wordt gecompenseerd.

Rechtsom draaien van de knop = machine trekt meer maar links

Linksom draaien van de knop = machine trekt meer maar rechts.

Het vloerelement monteren

Het vloerelement is ontworpen voor snelle (de)montage, waardoor de vloerwisserbladen gemakkelijk kannen worden verrangen en heeft een veiligheidsvoorzieening zodat het automatisch loskomt als het onderweg ergens aan blijft hangen.

Monteer het vloerelement en houd het op+zijn plaats met de borgpen.

Duw de zuigslang op het vloerelement en controllerer deze goed is aangesloten.

NB: Duw de zuigslang NIET op het vloerelement als het vloerelement zich in de opgeheven positie bevindt.

Breng het vloerelement omhoog als u ergens anders Been rijdt en laat het zakken om te reinigen. Gebruik hiervoord he hendel aan dechterzijde van de machine.

Zie pagina 57&59 voor het monteren van de wissers van het vloerelement.

Bij de zuigslang is een U-vormige slangklem meegeleverd, waarmee een bocht in de slang kan worden aangebracht, zodat er geen water uit kan lekken als de machine is

uitgeschakeld. Als de U-vormige slangklem moet worden verwijderd, dient deze weeer correct te worden teruggeplaatst voordat de machine weeert worden gebruikt.

NB: Duw de zuigslang NIET op het vloerelement als het vloerelement zich in de opgeheven positie bevindt. Breng de zuigslang waar op het vloerelement aan.

Schoonwatertank vullen

De TBL8572 is uitergerust met een groe schoonwatertank waardoor groe oppervlakken in een keer kuren worden behandeld. Trek, als u de schoonwatertank wilt vullen, de zich aan de achechterzijde van de machine bevindende slang in het midden van de afneembare vuldop (1)uit. Trek de slang uit. Verwijder de stop en plaats de slang onder de waterkraan, of vul de tank met een tuinslang. U kut de tank ook vullen door de vuldop los te schroeven en een emmer of een soortgelijke houder te gebruiken (2)

NB: Let goed op dat er tijdens het vullen geen vuil (bladeren,haar, stof, enz.) in de schoonwatertankterechtkomt. Als u een emmer of dergelijk gebruikt, zorg er dan voor dat deze helemaal schoon en leeg is.

U kunt het waterniveau in de schoonwatertank aflzen van de schaalverdeling aan dechterzijde van de machine. De capaciteit van de onderste tank (schoon water) bedraagt 85 liter.

Opmerking: Zorg ervoor dat de vuilwatertank leeg is voordat u deze optilt.

Hanteren en Mengen van chemische producten

Volg steeds nauwgezet de veiligheidsvoorschriften van de fabrikant van het betreffende product.

Gebruik enkel chemische producten die aanbevolen worden voor gebruik in schrobzuigmachines.

BELANGRIJK

Gebruik de machine pas nadat u de gebruiksaanwijzing volledig hebt gelezen en begrepen.

U kurz de machine nu waar deplaats van de schoonmaakwerkzaamheden verplaatsen.

Plaats voor u met de machine aan de slag gaat overeenkomstige waarschuwingsborden en veeg de vloer vooraf eerst schoon.

Nadat u de vloer hebt geveegd (zie vorige paragraaf), kut u de machine instellen op de uit te voeren schoonmaakwerkzaamheden. Controller of de borstelplaat omlaag staat voordat u enige instellingen toepast. Zet de hendel van het vloerelement in de stand 'omlaag'.

NB: Rijd de machine Niet achechteruit wanner het vloerelement omlaag staat; hierdoor konnen de wissers beschadigd raken.

Borstelplaat optillen/neerlaten

De besturing voor het neerlaten van de borstelplaat vindt u rechts achteraan op de machine.

Breng de borstelplaat omlaag door de linker ontgrendelingshendel in de bovenste stand te zetten.

De schoonmaakfuncties instellen

Stek de sleutel in en draai de aan/uit-sleutel van het hoofdcontact in stand '1' (fig. A). Het lampje voor de tractiestatus gaat branden.

Stel de tractiesnelheid inaar gelang het vloertype en de verwuiligingsgraad (Fig.B).

De middelste snelheid is de optimale schoonmaaksnelheid.

Stel de stroomsnelheid in (Fig. C).

De TBL8572 is uitgerust met een elektronisch remsystem.

U hoeff alleen de start/stop-knop los te lien en de machine stopt.

In noodgevallen drukt u op de nooodstopknop (Fig. D).

De machine worden dan direct uitgeschakeld.

Om de noodstopknop te resetten, draait u deze maar rechts (Fig. 29).

Na het resetten van de noodstopknop kut u de machine opnieuw starten door de sleutel in het hoofdcontact maar '0' te draaien en verzolgens maar '1'.

De borstelbelastingshendel bevindt zich aan de rechtzerzijde van de machine.

Deze optie is bedoeld voor het verwijderen van hardnekig vuil en hierbijk wordt extra druk op de borstels gezet.

NB: U kurz deze optie beter NIET constant gebruiken sondern deze optie is bedoeld voor het reinigen van specifieke plekken. De looptijd van de machine kan afnemen als de belasting op de borstels toeneemt.

(A) Normale vervuiling 13kg druk

(B) Zware verruiling 28kg druk

Losmaakfunctie vloerelement

In het ontwerp van het vloerelement is een losmaakfunctie opgenomen.

Hierdoor kan het vloerelement veilig loskomen uit de bevestiging wonneer het vast komt te zitten bij voorwaartse verplaatsing van de machine.

Het vloerelement wee in de houder bevestigen. Maak eerst de bevestigingsknoppen op het vloerelement los en schuif het op de bevestigingsbeugel. Draai de knappen daarna weer met de hand vast.

ZORG ERVOOR DAT DE VLOER EERST IS GEVEEGD EN DAT DE JUISTE WAARSCHUWINGSBORDEN ZIJN GEPLAATST.

Machine gebruiken

Stel de watertoevoer in, laut de borstelplaat neer, laut het vloerelement neer, druk op de schakelaar voor de zuigmotor, trek aan de Aan/ Uit-hendel voor de borstel.

Pas de能力和 aan de omstandigheden aan met behulp van de variabele能力和 regeling, afhankelijk van het vloertype en de mate van verontreiniging.

De middelste snelheid is de optimale schoonmaaksnelheid.

Het vuile water wordt daarna opgezogen door het vloerelement.

Zorg bij elke schrobaan voor een overlapping van 10cm zodate een gelijkmatig schoonmaakresultaat is gegarandeerd.

Gebruik de machine, wanner deze is gemuld, nicht op vlakken met een helling vaneer dan 6% .

Waarschuwing: Vermijd plotseling stoppen terwijl de machine op hellingen of schuine oppervlakken staat. Maak geen scherpe bochten.

Zorg dat de machine langzaam van hellingen afrijdt.

Gebruik de schoonmaakfunctie op hellingen enkel bij het maar beneden rijden.

Gebruik op zeer vuile vloeren de 'dubbele-schrobtechniek'

Schrob de vloer een eerste keer met het vloerelement omhoog,That het schoonmaakproduct inwerken en schrob daama een tweede keer met het vloerelement omlaag.

Als er strepen verschijnen, dienen de wissers van het vloerelement te worden schoongemaakt.

NB: Let erop dat u spelheid mindert in bochten en hoeken of bij het manoeuvreren rond obstakels.

Regelmatig onderhoud

CONTROLER ALTIJD, VOORDAT U ONDERHOUD UITVOERT AAN DE MACHINE, DAT DEZE IS UITGESCHAKELD MET HET HOOFDCONTACT AAN/UIT

VERWIJDER DE SLEUTEL UIT HET CONTACTSLOT VOORDAT U ONDERHOUDSWERKZAAMHEDEN UITVOERT.

Machine schoonmaken

Maak na gebruik de vuilwatertank leeg met de afvoerslang en spoel de tank met schoon water.

Verwijderervolgens de zuigslang van het vloerelement en spoel met schoon water.

Maak daarna de schoonwatertank leeg met de afvoerslang en spoel ook die met schoon water.

Druk op de klemmen van de kap van de bovenste tank en verwijder de kap. Fig1

De kap heeft tevens een afldichtrubber dat bij elke schoonmaakbeurt gecontroleerd moet worden.

Spoel de kap af met schoon water, maar vermijd waar bij het aanzuigfilter.

In de vuiwatertank (bovenste tank) bevindt zich een schakelaar die ervoor zorgt dat de machine stopt zodra de vuiwatertank vol is.

Reinig de schakelaar als alles verstopten geblokkeerd raakt om goede werkung te garanderen. Fig2

Zorg er ook voor dat de vlotter schoon is en zich in de juiste positie bevindt.

BELANGRIJK

Verwijder het aanzuigfilter en maak dat schoon als dat nodig is (droog honden). Fig3

Gebruik de machine nooit zonder het aanbevolen filter. Zonder het juiste filter kan de machine beschadigd worden.

Verwijder de filter van het filtermandje, spoel met schoon water enplaats terug. Fig4

BELANGRIJK Als het filtermandje verstopt raakt, hunnen de zuigprestaties afnemen.

Aan de voorkant van de machine bevindt zich onder de bovenste tank een schoonwaterfilter. Fig5

NB: Til de bovenste tank alleen maar op als deze leeg is.

Manutenção regular

CERTIFICHE-SE SEMPRE DE QUE A MAQUINA É DESLIGADA ANTES DE PROCEDURE A QUALQUER MANUTENÇÃO UTILIZANDO A CHAVE DE CONTROLLO PRINCIPAL DE LIGAR/DESLIGAR. REMOVA A CHAVE ANTES DE QUALQUER SERVICO DE MANUTENÇÃO.

Limpeza daquina

NL De wissers van het vloerelement verrangen

Zorg er.altijd voor dat de machine uit staat voordat u onderhoudswerkzaamheden gaat uitvoeren.

Om het vloerelement schoon te make, verwijdert u de borgpen en haalt u het vloerelement van de houder.

Spoel het vloerelement af met schoon water enplaats het terug.

De wissers van het element moeten vanijd totijd worden gecontroleerd op slijtage en beschadiging.

De wissers kuren eenvoudig worden verwijderd. Verwijder eerst de vier borgpennen, draaiervolgens het vloerelement om en trek de wisserhouserui het vloerelement. Trek de wissers van de bevestigingspunten, controllere ze en verrang ze indien nodig. U verwant de wissers door de stappen hierboven in omgekeerde volgorde uit te voeren.

Overzicht vloerelement

1. Borgpennen x 4
2. Achterste wisser
3. Wisserhouser
4. Voorste wisser (met sleuf)
5. Hoofdsamenstel vloerelement

NB: De wisserbladen können van twee zichden worden gebruikt, zodat ze longer meegaan.

Controller altijd of de machine is uitgeschakeld voordat u deze oplaadt.

De accumeter geeft het laadniveau van de accu's aan; als ze volledig zich opgeladen, branden alle lampjes van de meter.

As de machine bijna leeg is, zal het的那一stle lampje beginnen te knipperen en dient bediener de machine bij een geschikt laadpunt op te laden. Wonneer het occupictogram begint te knipperen, worden de zuig- en borstelmotoren uitgeschakeld en moet de gebruiker de machine opladen.

Wanner de machine wordt gebruikt en de accu's worden ontladen, dan gaan de lampjes op de meter van rechts naar links uit.

Als het laadiveau van de accu zodanig is dat slechts eén of twee lampjes/balken blijven branden, moet de bediener overwegen de machine op te laden.

Alternatief display

Wanneer het LASTe rode lampje begint te knipperen, worden de zuig- en borstelmotoren uitgeschakeld en moet de gebruiker de machine opladen.

De LFP-accu's zijn onlosmakelijk afgedacht en totaal onderhoudsvrij.

De geintegreerde lader volgt het laadproces automatisch op en schakelt over op de druppellaadmodus wonneer de accu's volledig zijn geladen. Met de druppellaadmodus kannen LFP-accu's op het juiste niveau worden onderhoven. De machine moet 's nachts of in het weekend ten minste eenkeer per maand of vaker indien nodig op druppellaen worden gezet.

Sluit de voor uw land geschikte laadkabel aan op het stopcontact.

Het stopcontact van de machine bevindt zich aan dechterzijde van de machine, onder het bedieningspaneel.

Sluit de machine aan op een geschikte voedingsbron.

Wanneer de machine op het stopcontact is aangesloten, za het rode indicatielampje voor het laden branden.

De accu's van de machine zich, wanner ze volledig leeg zich, na 8aar volledig opgeladen.

Trek de stekker van het laadsnoer uit het stopcontact en uit de machine als de accu's volledig zijn opgeladen.

Onderhoud accu

Volg de volgende eenvoudige stappen zodat uw machine op maximaal vermogen blijf werken en de levensduur van de accu's worden verlangd:

Bij normal dagelijks gebruik:

Laad de accu's na elk gebruik wee helemaal op, ongeacht hoe lang ze zijn gebruikt. Het wordt aanbevolen om de machine 's nachs, ten minste een keer per maand, op het elektriciteitsnet aan te lately. Als de gebruiker de kabel Niet loskoppelt nadat dieze volledig is opgeladen, is dit geen probleem.

Laat de machine Niet met ongeladen accu's staan.

Controleer regelmatig of de accukabels nog steeds goed+zijn aangesloten en of er geen spreke is van corrosie.

Signaal (LED)	Betekenis
Rode LED aan	Eerste fase (Modus constante stroom).
Oranje LED aan	Tweede fase (Modus constante spanning)
Groene LED aan	Derde fase (Modus constante spanning) Laden voltooid Na volledig teijken opgeladen gaat de laderECHTER over op de druppellaadmodus als deze aangesloten blijft, om een gezonde balans:tussen de accu's te behouden.
Rode LED knippert gevolgd door Pauze	Koelventilator geblokkeerd >1x knipperen gevolgd door pauze Overspanningsbescherming / kortsluiting aan uitgang / occupolen verkeerd aangeslotenN >2x knipperen gevolgd door pauze. Oververhittingsbescherming >3x knipperen gevolgd door pauze De oplaadduur tijdens fase 1 of 2 is langer dan 16 uur geweest >4x knipperen gevolgd door pauze.
	Toestand	RODE LED	GELE LED	GROENE LED
	Voorladen time-out	Knippert 4 keer		O
	CC time-out		O
	CV time-out		O	O
	Accu loskoppelen

NB: Laad de machine volledig op na het LASTe gebruik. Laat de machine Niet met ongeladen accu's staan.

Onder buitengewone omstandigheden;

d.w.z. wanner u de machine een hele tijd Niet hebigt opgeladen, worden de volgende stappen aanbevolen:

Met de druppellaadmodus konnen LFP-accu's op het juiste niveau worden onderhoden.

De machine moet 's nachts of in het weekend ten minste een keer per maand op druppelladen worden gezet.

Laad de accu's volledig op op de dag voordat u de machine weir in gebruik neemt.

Specifications

Model - TBL8572/100T / TBL8572/150T
Gewicht borstel Borstelafmetingen Borstel druk Padafmetingen D druk pad Werkzone
13/28 kg		720 mm(2 x 370 mm)		8.2/17.5g/cm2		700 mm2 x 360 mm		6.9/14.8g/cm2		1250m2/h bij 2km/h
Borstelmotor Borstelsnelheid Zuigmotor					Zuigkracht zuigmotor bijvloerwasser			Luchtdebiet zuigmotor bij vloerwasser			Inhoud watertank
600W	150 omw./min.			400W	120 mbar			24 L/sec			85L
Watertoevoer	Vermogentransaxle	Hellingshoek		Rijnselheid Nettogewicht Brutogewicht Voeding
0 - 3L/min 400W Max 6%				0 - 4.2km/h	100Ah:204.11kg150Ah:214.91kg	100Ah:298.11kg150Ah:299.91kg			2 Battery: LFP battery (Li-ion) 25.6 V(2x 50Ah) 2560Wh3 Battery: LFP battery (Li-ion) 25.6 V(3x 50Ah) 3840Wh
Looptijd	Laaddaar		Gewicht(enkeleaccu)	Afmetingen		Breedetevoerwisserbladen		Geluidsdruk	Trillingenarmen/handen		Beschermingtegenwaterindringing
2 battery: 3uurr(MAX)3 battery: 4uur30Mins (MAX)	2 battery: 5 uurr3 battery: 7 uur 30m20A-lader		25.6V50Ah10.7kg	Breedte = 762 mmLengte = 1513 mmHoogte = 1144 mm		948mm		Lpa ≤ 70dB(A)	≤0.54m/s2		IPX4

Merk	Voltage	Capaciteit/energie	Gewicht	Afmetingen
NX1K Battery	25.6 V	50Ah / 1280 Wh	10.8 kg	315mm (L) x 132mm (W) x 185mm (H)

NB: Laad de machine volledig op na het LASTe gebruik. Laat de machine Niet met ongeladen accu's staan.

Under unnormal drug,

De machine beschikt over een vrijloopfunctie waarmee de bediener de machine indien nodig kan verplaatsen.

De motorrem bevindt zich aan de rechtzerijde van de machine bij hetchyterwiel.

Trek de arm maar buiten (Fig. 1). Draai deze in de vrije stand (Fig. 2).

De motorrem staat nu volledig los. De machine staat nu volledig in de vrijloopstand.

DE REMHENDEL MAG PAS WORDEN VRIJGEGEVEN WANNEER DE MACHINE OP EEN VLAKKE ONDERGROND STAAT.

GEEF DE REM NOOIT VRIJ WANNEER DE MACHINE OP EEN HELLING/HELLEND VLAK STAAT.

NB: Zolang de machine in de vrijloopstand staat, zullen de aandrijffuncties Niet functioneren.

Vergeet nicht om de aandrijving wee in te schakelen wonneer u uw eindbestemming bereikt / voordat u de machine gebruikt

PT Funcao de roda livre

Onderdeelnr. BORSTELS
918293 Ter-Tec-borstel 370 mm (2 stuks vereist)
903994 Nyloscrub-borstel 370 mm (2 stuks vereist)
606302 Long Life-borstel 400 mm (2 stuks vereist)
900524 Schijfplaat NuLoc2 360 mm (2 stuks vereist)
Voor optimale prestaties bevveelt Numatic International Ltd het gebruik van de volgende accu's aan in de machines uit de série Twintec.
911948	NX1K LFP-accutype (Li-ion) (Door Numatic aanbevolen accu)

Problemen op losses

PROBLEEM OORZAAK OPLOSSING
De machine werkt nicht Laag acculaadniveauMachine is aangesloten en wordt opgeladenSchakelaar Vuilwatertank vol geblokkeerd ofverstoptSleutel in UIT-stand of ontbreektZekering hendel is doorgebrand	Laad de accu's op (pag. 58 - 63)Verwijder het laadsnoer (pag. 58 - 63)Controller de schakelaar in de tank & reinig.Deze (pag. 48 - 53)Stop de sleutel in het slot & draai deze waar deAAN-positieVervang de zekering (of neem contact op met eenonderhoudstechnicus)
De zuiger werkt nicht Zekering ontbreekt of is gesprongenschakelaar Vuilwatertank vol geblokkeerd ofverstoptSchakelaar zuiger Niet ingeschakeldVuilwatertank is vol	Installer of verwang de zekering (pag. 16 - 21)Controller de schakelaar in de tank & reinig.Deze (pag. 48 - 53)Druk op de schakelaarMaak de vuilwatertank leeg (pag. 48 - 53)
Water worden slecht opgezogen Vuilwatertank is volZuigslang is verstopt/geblokkeerdSlangaansluitingen zitten losFiltermandje is verstopt/geblokkeerdFilter scheider is verstoptScheider is slecht afgedichtAfdichting scheider beschadigdZuigslang gescheurd / beschadigdWissers voerelement beschadigdaLaag acculaaadriveauVloerelement verkeerd ingesteld	Maak de vuilwatertank leeg (pag. 48 - 53)Verwijder en maak schoon (pag. 48 - 53)Druk de aansluitingen goed aan (pag. 28 - 31)Verwijder en maak schoon (pag. 48 - 53)Verwijder en maak schoon (pag. 48 - 53)Maak schoon enplaats terug (pag. 48 - 53)Vervang (neem contact op met servicedienst)Vervang (neem contact op met servicedienst)Vervang (neem contact op met servicedienst)Laad de accu's op (pag. 64 - 74)Stel het voerelement goed in
Borstel-/schrobfunctie werktniet	Geen borstels gemonteerdBorstelplaat omhoogZekeringen ontbreken ofঀn doorgebrand	Controller en monteer (pag. 22 - 27)Laat borstelplaat zakken (pag. 36 - 41)Installer of verwang de zekering (pag. 16 - 21)
Geen of weinig watertoevoer Schoonwatertank leegFilter schoonwatertank verstoptWatertoevoer Niet ingeschakeldBorstelplaat omhoog	Vul de schoonwatertank (pag. 28 - 31)Verwijder en maak schoon (pag. 48 - 53)Schakel de watertoevoer in (pag. 36 - 41)Laat borstelplaat zakken (pag. 36 - 41)
De machine "stoot" gewoontijdens het werkend	Borstelsysteme te zwaar belastZekering borstelmotor is doorgebrandvanwege overbelastingZekering hendel is doorgebrand	Verminder de belasting zodat die afgestemd is ophet vloertype waarop wordt gewerkt (pag. 42 - 47)Vervang de zekering & verminder de belasting(pag. 16 - 21)Vervang de zekering (of neem contact op met eenonderhoudstechnicus)

Waarschuwing: Plaatse gen zekering met een waarde die hoger is dan staat vermeld op het zekeringsplaatje.

NL Informatie over de machine

Typeplaatje
1 Naam en adres bedrivf
2 Omschrijving machine
3	Voedingsstroom / voltage / wisselstroom / freiagentie
4 Uitgangsspanning oplader
5 Accuvoltage
6 Geluidsclassifi catie
7 Trillingen armen/handen
8 Gewicht (klaar voor gebruik)
9 IP-beschermingsgraad
10 Max. hellingshoek
11 QR-code
12 WEEE-logo/keurmerk
13 SKU / Onderdeel
14 Jaar/week seriENUMmer machine

WEEE (afgedankte elektrische en elektronische apparatuur)

De schrobzuigmachine, accessoires en verpakking moeten op een milieuvriendelijkme manier worden gerecycled.

Uitsluitend voor het VK en EU-landen

De schrobzuigmachine mag nicht met het restafval worden afgevoerd.

Volgens de Europese Richtlijn 2012/19/EU betreff Ende afgedankte elektrische en elektronische apparatuur en overeenkomstige nationale wetgeving,

dienen afgedankte schrobzuigmachines gescheden van het restafval te worden ingezameld en op een milieuvriendelijk manier verder te worden verwerkt.

PBM (Persoonlijke Beschermingsmiddelen) die misschien nodig zijn voor bepalde werkzaamheden.

Gehoorbescherming Beschermend schoeisel Veiligheidshelm			Veiligheidshandschoen
Stof / allergen Bescherming	Oogbescherming Beschermende kleding		Hesje voor verhoogde zichtaarheid	Let op Waarschuwingsbord natte vloer

OPMERKING: Voer een risicobeordeling uit en bepaal welke PBM要去en worden gedragen.

Veiligheidskritisch onderdeel:

Oplaadsnoeren: H05VV-F 3 aders × 1,0mm^2

Accuaplader: 100V-240V (50-60Hz)

DC-uitgangsspanning: 25,6 VDC, 20 A

COMPONENT INTERVAL CONTROLEREN OP

Snoer accuaplader DAGELIJKS		Slijtage, barsten, scheurjtes, blootliggende draden
Borstels DAGELIJKS		Beschadigingen aan borstels, algemene slijtage, slijtage aan aandrijbus
Vloerwisserblad VOOR IEDER GEBRUK	Slijtage, barsten, scheurjtes
Filters VOOR IEDER GEBRUK Verstopp	ng enchyterblijvende verruiling
Tanks NA IEDER GEBRUK Spoel de vuii	watertank na gebruik

Zoals bij alle elektrische apparatuur moet u tijdens het gebruik steeds de nodige zorgvuldigheid in acht nemen en moet u periodiek en preventief onderhoud uitvoeren zdat de veiligheid van de machine kan worden gegardeerd. Gebruikers dienen goed geinstrueerd te worden voordat zer dit soort machine bedieren.

WAARSCHUWING

Het Niet uitvoeren van het nodige onderhoud of het verwangen van onderdelen door inferieure onderdelen kan tot gevolg hebben dat deze apparatuur onveilig worden en de fabrikant kan hiervoor in geen enkel geval enige aansprakelijkheid aanvaarden.

Vermeld bij het bestellen van reserveonderdelen steeds het op het typeplaatje vermelde model-/serienummer.

Niet gebruiken op te reinigen oppervlakken met een helling die het op de machine aangegeven maximum overschrijdt. Vermijd plotseling stoppen werijl de machine op hellingen of schuine oppervlakken staat. Maak geen scherpe bochten. Zorg dat de machine langzaam van hellingen afrijdt. Gebruik de schoonmaakfunctie op hellingen enkel bij het hier nae beneden rijden.

Deze machine mag nicht worden gebrukt door mensen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale capacititeiten, of met een gebrek aan kennis en ervaring. Er moet goed op worden toegezien dat kinderen nicht met de machine spelen.

Gebruik uitsluitend de borstels die bij de machine worden geleverd of borstels die in de gebruksaanwijzing staan vermeld.

Het gebruik van andere borstels kan onveilig zich.

Voor deze machine is een volledig assortment borstels en accessoires verkrijgbaar.

Gebruik uitsluitend borstels of pads die een goede werking van de machine en een correcte uitvoerig van de uitgevoerde werkzaamheden garanderen.

Het is erg belangrijk dat byeze machine goed wordt gemonteerd en wordt bediend volgens de geldende veiligheidsvoorschriften.

Let er het gebruiken van deze apparatuur steeds op dat alle nodige voorzorgsmaatregelen worden genomen zodat de veiligheid van de gebruiker en alle andere betrokken personen is gewaarborgd.

Draag bij het schrobben altdjcd schoenen met antislipzool. Draag in stoffi ge omgeveingen altdjed een stofmasker.

Tijdens reiniging, onderhoud of reparatie van de machine, verrangen van onderdelen of het overschakenen aan een andere functie moet de elektrische voeding zuiitgeschakeld.

Trek bij op het stroomnet aangesloten machines de stekker uit het stopcontact en koppel op accu's werkende machines los via de AAN/UIT-knop op de accu.

Voorkom onbevoegd gebruik van de machine door na gebruik de sleutel uit het contactslot te halen.

Machines die onbeheard worden achtergelaten, moeten worden vastgezat zodat ze Niet per ongeluk kunnen worden verplaatst.

Wanner er schoonmaakmiddelen of andere vloeistoffen worden gebruikt, moet u de instructies van de fabrikant lezen.

Deze machine mag Niet worden gebruikt voor het opvegen van gevaarlijk stof.

Deze machine mag nicht büssen of in een vochtige omgeving worden opgeborgen.

Deze machine is uitsluitend bestemd voor gebruik binnenshuis.

ATTENTIE

OPMERKINGEN: Dit apparaat is bedoeld voor commercieel gebruik, bijvoorbeeld voor werkzaamheden in hotels, scholen, ziekenhuizen, fabrieken, winkels en Kantoren, waar zwaardere eisen worden gesteld dan bij normale toepassing in het huishouden. Dit product voldoet aan de norm IEC 60335-2-72

WATU MOET DOEN

• Ervoortzorgen dat de machine alleen door ervaren personen wordenuitgepak'tgemonteerd.
  Uw machine schoonhonden.
• Borstels in goede staat honden.
• Versleten of beschadigde onderden onmiddelijk verrangen.
  Stroomkabel regelmatig controleren op beschadigingen, zoals scheuren of verouderingsverschijnselen. Vervang de kabel als deze beschadigd is voordat u de machine opnieuw gebruikt.
• Stroomkabel alleen door het juiste onderdeel verrangen dat is goedgekeurd door Numatic.
• Ervoort zorgen dat er geen abstakels en/of mensen in de werkzone zich.
• Ervvoor zorgen dat de werkzone goed verlicht is.
• De zone die u gaat schoonmaken vooraf schoonvegen.

DO WAT U NIET MOET DOEN

• Geen stoem- of hogedrukreiniger gebruiken om de machine schoon te make n en de machine niet in de regen gebruiken.
• Niet toestaan dat een onervaren personre reparaties uitvoert. Laat reparaties aan specialisten over.
• Borstelplaat aan de machine latent zitten wanner deze zich in gebruik is.
• Onervaren of onbevoegde personen die nicht de nodige oppleiding hebben gekreten, de machine lately gebruiken.
• De machine gebruiken als de reinigingsmiddeltanks Niet goed en volgens de instructies zijn geplaatst.
• Verwachten dat de machine probleemloos zal werken wanner denen nicht correct worden onderhonden.
  Water bij de accu komen.
• De uitschakelgrepen gebruiken om de machine te verplaatsen of op te tilen - gebruik hiervoorde handgreep.
• Verwijder de stuurhendel nooit van de machine, behalve voor onderhoud of reparatie.

LEES VOOR GEBRUK DE HANDLEIDING

Voorzorgsmaatregelen bij het werken met accu's

1. Draag bij het werknen met accu's aktijd beschermende kleding zoals een gelaatsschem, handschoenen en overall.
2. Laad de accu's, indien mogelijk, in een specifi ek daartoe voorziene en goed geventileerde ruimte.

Rook nicht in dergelijke ruimten en houd open vuur erbuien.
3. Verwijder alle metalen voorwerpen zoals ringen, kettingen, enz. van handen, polsen en hals voor u met een accu gaat werkken.
4. Laat nooit gereedschap of metalen voorwerpen bovenop een accu liggen.
5. Trek de stekker van het laadsnoer uit het stopcontact zodra het opladen is voltooid.
6. Verwijder de accu's wanner u de machine afdankt.
7. De machine mag Niet aangesloten zich op de netvoeding wanner u de accu verwijdert.
8. De accu's verwijderen.- Koppel de machine los van het stopcontact (na het laden) en zorg ervoor dat de accu's worden uitgeschakeld met de knop boven op de accu. Maak alle slangen los van de scheider en de tanks. Verwijder de scheider en de tanks. Schroef de bevestigingen voor de accuholder los en verwijder deze. Maak de accuklemmen los en verwilder ze. Verwijder de accu's.
9. De accu's dienen veilig te worden afgevoerd, in overeenstemming met de voorschriften van de plaatselijke overheid.
10. Gebruik uitsluitend originele verrangende accu's van Numatic.
11. Zorg ervoor dat de accu's nooit volledig leegraken. Als dat wel gebeurt, kut u ze misschien Niet meer opladen.
Accu's mogen nooit worden ontladen tot minder dan 22,5 V bij 10 amp.
12. Laat nooit eén accu los van de andere ontladen.
13. Gebruik nooit accu's van verschillende machines samen.
14. De accu's in dit product zijn van het type lithium-ion (Li-ion), lithium-ijzerfosfaat (LFP). Het installereren van andere types accu's kan de verilgheid in gevaar brengen.
15. Schakel de accu uit met de AAN/UIT-knop bovenop voordat u gaat schoonmaken of onderhoud pleegt.

Onderhoud accu

1. Accu-opslag:

a. Accu's moeten worden opgeslaagen in een droge, vlakke en schone ruimte waar het tussen de 15^ 25^ is.
b. Accu's moeten iedere 6 maanden volledig worden opgeladen nicht zich gebruikt, of wanner de accuspanning onder de 25V komt.
c. Accu's moeten bennen 12 maanden na de productiedatum worden gebruikt. Als u dit Niet doet, leidt dit tot een verminderde capacititeit. (datumcode van de accu)

ZP19006FYYW W0 0001

Serienummer Productieweek Productiejaar

d. Als een accu Niet wil worden ingeschakeld en de groene LED bovenop Niet brandt, is er onherstelbare schade opgetreden. Onder deze omstandigheden mag een accu Niet meer worden gebruikt en moet deze worden weggegooid, volgens de richtlijnen van de lokale autoriteiten.

1. Tijdens gebruik:
   a. Accu's要去en na ieder gebruik worden opgeladen, ongeacht de looptijd van de machine.
   b. Als de machine een langearend zich zal worden gebruikt,doe dan het volgende:
   i. Laad de accu's volledig op.
   ii. Laat de accu's nicht meer dan 6 maanden ongebruikt.

Dagelijks

Houd de machine schoon.

Controleer of de borstels/kussens/vloerwisser/fi Iters in goede staat verkeren.

Controller of verslen of beschadigde onderdelen zich en verrang deze onmiddelijk.

Maak de vuilwatertank leeg en spoel deze na elk gebruik.

Berg de machine op met de borstelplaat vergrendeld in de opgetilde positie.

Wekelijks - hetzelfde als dagelijks plus -

Controleer de borstel of de pad en strip en spoel schoon.

Controleer de wissers van het vloerelement op slijtage en kaak deze schoon.

Maak de scheiderinrichting inclusief iIter schoon en controllerer de toestand van de afdichting.

Spoel het systemem met schoon water en reinig de fi Iters.

Accu's

De minimale laadtijd is 4 uur. Laad de accu 's nachts op, ten minste eén keer per maand.

Als de accu volledig is opgeladen, verlengt dit de levensduur.

TwinTech.

Het is belangrijk dat u de volgende informatie en waarschuwingen in acht neemt!

1. Indien een klant een accu wenst terug te zenden aan een leverancier na hem uit het product te hebben verwijderd, moet de leverancier de accu lien ophalen. Defecte accu's moen echter Niet via de post of per koerier worden teruggezonden.
2. Als een defecte accu bij de leverancier OF een klantencentrum binnenkomt en tekenen van beschadiging, verrorming, lekkage of opbollen vertoont of er onderdelen los zichn geraakt, dient deze in geen geval aan een toestandscontrole te worden onderworpen. De accu dient als defect te worden beschouwd en de onderstaande procedures vanaf punt 6 dienen te worden uitgevoerd.
3. Als een defecte accu bij de leverancier OF een klantencentrum binnenkomt en geén tekenen van beschadiging, verrorming, lekkage of opbollen vertoont en er geen onderdelen los zich geraakt, mag deze aan een toestandscontrole worden onderworpen die door een bevoegd person met een geschikt controleapparaat dient te worden uitgevoerd.
4. Indien bij de contrôleblick dat de accu defect is, dienen de onderstaande procedures vanaf punt 6 te worden uitgevoerd.
5. Er dient in geen geval nogmaals te worden geprobeerd om de accu te laden. Een defecte accu dient in geen geval in een gebouw te worden bewaard.
6. De defecte accu moet worden uitgeschakeld en alle elektrische aansluitingen要去en voldoende worden geisoleerd om gevaar voor kortsluiting uit te sluiten. De defecte accu kan verwolgens worden opgeslagen in een gesloten afvalcontainer voor accu's die met plastic of kunststof bekledd moet zich, uit de buurt van gebouwen en brandbare materialen要去en geplaatst en duidelijk met passende waarschuwingen要去 worden aangeduid als een container voor defecte accu's. Defecte accu's要去en worden verzonden voor afvalverwerking/-recycling volgens de afvalvoerschriften van uw land.

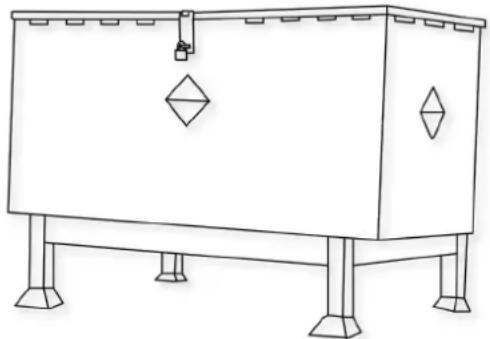

Een goed voorbeeld van een afvalbak voor batterijen die op de correcte afstand van gebouwen is geplaatst.

2. BEHANDELING EN OPSLAG

NL

GEVAAR!

Een onjuiste behandeling van de accu kan tot een explosie leiden of een brand veroorzaken! Berg accu's op buiten bereik van kinderen.

• Alleen getraind personeel mag de accu in de machine bevestigen.
• Bereik opslagtemperatuur: -10°C tot 40°C.
• De temperatuur mag de 40^ Niet overschrijden.
  Bereik relatieve luchtvochtigheid: 20% tot 80% .
  Optimaal behoud van functionaliteit: 15^ tot 25^ .

WAARSCHUWING:

• Maak de accu Niet open, haal de accu Niet uit elkaar en LAST de accu Niet vallen.
• Bescherm de accu gegen kortsluiting - gevaar voor explosie!
• Bescherm de accu gegen regen, dompel de accu nicht onder in vloeistoffen - gevaar voor kortsluiting.
• Bescherm de accu gegen direct zonlicht,itte en vuur.
• Gooi de accu Niet in het vuur - gevaar voor explosie!
• Gebruik geen kapotte of cervormde accu's.
• Gebruik alleen originele specifieke Numatic apparaten om accu's op te laden en te ontladen.
• Gebruik uitsluitend een externe voeding met de volgende specificaties: 100-240 V ~ 6,8 A.

OPSLAG:

• Goed werkende accu's moeten droog worden bewaar in een beschermende omgeving waar geen zonlicht of directe warmtebron aanwezig is.
• De temperatuur mag nicht hoger dan 40^ worden, en bij voorkeur nied boven 25^ om een goede werkig te waarborgen.
• De opslagruimte要去 een lage luchtvochtigheid hebben en mag geen stoffige of corrosieve atmosefer hebben.

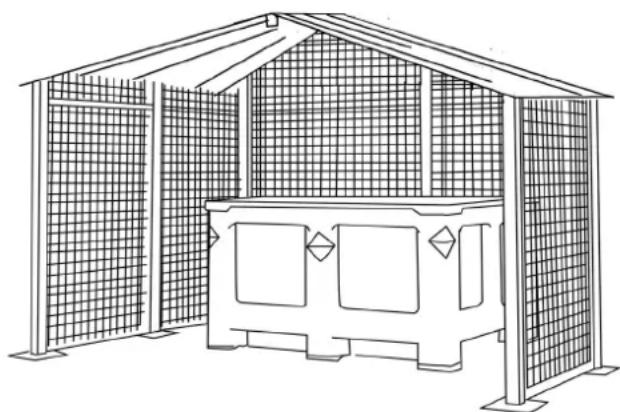

• Een voorbeeld van een goed beschermde zone met een kooi die de accu's gegen beschadiging beschermt, waar bij de accu's in een beschemende bak zich opgeslagen om ze谈起hitte, stoten en gemorste of uitgelopen vloeistoffen te beschemmen.
  Wees bij het rijden/manoeuvreren met vorkhefftrucks of palletwagens altijd voorzichtig om beschadiging van de accu's te voorkomen.
• Als een goed werkende accu op enig moment verkeerd worden behandeld of blootgesteld worden aan omstandigheden waardoorDEXE beschadigd kan raken (zie gebruiksaanwijzing), dient de accu als defect te worden beschouwd en dienen de procedures vanaf punt 1 aan de ommezijde te worden uitgevoerd.

3. IDENTIFICATIE VAN RISICO'S

• Er kan elektrolyt vrijkomenuit beschadigde accu's. Vermijd aanraking.
  Bij aanraking van elektrolyk hunnen huidirritatie, brandwonden en chemische brandwonden ontstaan.
• Als vloeistof in contact kommt met de ogen, roep dan de hulp van een arts in.
• Vermijd inademing van bijtende dampen die zich vormen of die vrijkomen.
• Waarschuwing - Brandgevaar - Deze accu bevat geen onderdelen die door de gebruiker gerepareerd konnen worden.

4. MAATREGELEN VOOR EERSTE HULP

NL

Bij het in aanraking komen met vrijgekomen elektrolyt of elektrolytdampen:

Contact met de ogen - spoel de ogen gedurende ten minste 15 minuten met ruime hoeveelheden schoon water, maar zonder te wrijven; raadpleeg een arts.
Contact met de huid - was aangedane plekken op de huid met ruime hoeveelheden water en zoep; raadpleeg een arts indien de irritatie aanhoudt.
- Inademing - zorg onmiddelijk voor frisse Licht of dien zuurstof toe en raadpleeg een arts.
- Inname - raadpleeg onmiddelijk een arts indien elektrolyt worden ingeslikt.

Informatie voor artsen:

• Bevat bijtende alkalische elektrolyten in cellen met lithiumijzerfosfaat - GEEN LITHIUMMETAAL OF LITHIUMLEGERINGEN.

5. MAATREGELEN VOOR BRANDBESTRIJDING

NL

In geval van brand - Blijf uit de buurt van dampen en gassen die ontstaan; houd rekening met de windrichting. Breng, als dat zonder gevaar maybeijk is, accu's uit de buurt van de brand. In prince is koelen en blussen met water maybeijk, maar dat mag alleen worden gedaan door getraind personeel en met voldoende water.
- Blus in geval van onuidelijkheid over de risico's alleen met ABC-poeder-blussers (vooral geschikt+zijn classe D-blussers voor branden waar metalen bij betrokken zich).
- Brandweerlieden mogen de brand alleen benaderen in beschermende kleding en met onafhankelijk beademingsapparatuur.
Zodra de brand is geblust, geldt dat het gebied moet worden bewaakt (door een brandwacht) en gereinigd door getraind personeel met geschikte uitrusting. Brandresten要去en op juiste wijze verzameld en opgeruimd worden.

6. BEPERKING VAN BLOOTSTELLING, PERSOONLIJKE BESCHERMING

NL

Bescherming van de luchtwegen:

Zorg bij ontluchting van de accu voor zo veel möglichk ventilatie. Ontlucht accu's Niet in beperkte ruimten.

• Bescherming van de luchtwegen is Niet nodig onder omstandigheden van normalaag gebruik.

Ventilate:

• Niet nods onder omstandigheden van normala gebruik.

• Niet nods onder omstandigheden van normala gebruik.

Andere beschemende kleding of uitrusting:

• Niet nodsig onder omstandigheden van normalaag gebruik.
• Persoonlijke bescherming worden aanbevolen bij het ontluchten van accu's: Bescherming van de luchtwegen, beschemende hand Schoenen, beschemende kleding en een veiligheidsbril met zijschelden.

7. TOEVALLIG VRIJKOMEN VAN ELEKTROLYT

NL

Verwijdering - Draag beschermende uitrusting, veeg schoon met absorberend materiaal en verwerk als gevaarlijk afval op inzamelpunten voor gevaarlijk afval volgens nationaal geldende voorschriften.

8. WAT U MOET DOEN

NL

• Uitsluitend NUMATIC-accu's gebruiken in NUMATIC-apparaten en de accu's uitsluitend opladen met NUMATIC-laders.
• Accu opladen voʊr gebruik.
• De accu buiten bereik van kinderen opbergen.
• Bescherm het apparaat gegen regen - dompel het Niet onder in vloeistoffen.
• Bescherm het apparaat gegen direct zonlicht,但它 en open vuur.
• Houd een accu die nicht in gebruik is uit de buurt van metalen voorwerpen (zoals spijkers, munte en sieraden).
• Volg de aanwijzingen voor afvalwerking van de fabrikant op en ook eventuele interne aanwijzingen voor afvalbeheer.
• Gebruik en bewaar de accu bij een temperatuur die binnen het temperatuurbereik liegt (zoals aangegeven in de temperatuurtabel).
• Schakel de accu altijd uit met de knop door unde ze 6 seconden ingedrukt te houden, voordat u de accu loskoppelt en hanteert.
• Om de accu te activeren / in te schakelen houdt u de bovenste knop 6 seconden ingedrukt of laadt u de accu op met originele specifieke Numatic opladers.
• Houd rekening dat er kortsluiting kan ontstaan door metalen voorwerpen bij de polen van het apparaat met accuvoeding of de accu zich.

TEMPERATUURTABEL

OPLADEN 5°C tot 35°C

ONTLADEN -10°C tot 35°C

OPTIMUM VOOR OPSLAG 15°C tot 25°C

MAXIMA BIJ OPSLAG -10°C tot 40°C

Waarschuwing: De accu mag alleen worden opgeladen met de Numatic oplader die bij het product is geleverd en onder GEEN bedding mag een andere oplader worden gebruikt die Niet van Numatic is, waar dat het risico bestaat dat de accu ernstig beschadigd raakt en er brand ontstaat.

"Als batterijen worden blootgesteld aan temperaturen buiten de normale waarden, za automatische uitschakeling plaatsvinden. Laat de batterijen onder deze omstandigheden enkele uren acclimatiseren bij kamertemperatuur (18^ - 22^) om de batterij te lately herstellen

• De accu in het vuur gooien – gevaar voor explosie!
• Een kapotte, beschadigde of vervormde accu gebruiken.
• Een accu openmaken, beschadigen of lien vallen.
• De accu blootstellen aan microgolven of hoge druk.
• De polen van de accu overbruggen (kortsluiten) met metalen voorwerpen waar dat daardoor de accu beschadigd kan raken.
• Accu's vervoeren in metalen containers.
• De accu blootstellen aan hoge temperatures, zoals direct zonlicht.
• Accu's of de apparatuur waarin ze+zijn geplaatst, platdrukken, openbreken of beschadenig.

10. INLEVERING BIJ DISTRIBUTEUR / AFVALVERWERKING

NL

• Op basis van de Accurichtelijk nemen de fabrikanten de verantwoordelijkheid op zich voor de financiering van de inzameling, verworking en recycling van batterijen die in apparaten worden gebruikt. Daartoe要去en de accu's voor verwijdering worden ingeleverd bij de inzamelsystemen die waaroor overeenkomstig de nationale wetgeving� opgezet. Verwijdering van accu's samen met huishoudelijk afval is verboden; accu's要去en geschieren worden ingezameld, afhankelijk van het type.
• Breng de accu voor afvalverwerking kosteloos terug maar uw NUMATIC-servicecentrum of lever de accu in bij een geschikt openbaar inzamelpunt.

11. ACCU'S OPLADEN

NL

• De oplader is uitsluitend bestemd voor gebruik in de machine waarin hij is geinstalleerd. De oplader is bedoeld voor gebruik met het meegeleverde afneembare netsnoor, de voedingseenheid kan op verschillende spanningen werken zonder dat de gebruiker deze hoeft in te stellen. Als de oplader beschadigd is of Nieteer oplaadt, breng hem dan terug hierat servicecentrum.

LET OP!

• Controller het netsnoer regelmatig op tekenen van beschadiging.
• Gebruik geen beschadigde apparaten.
• Als het netsnoor van de oplader beschadigd is,要去h worden verrangen door een origineel NUMATIC netsnoor dat verkrijgbaar is bij de fabrikant of onderhoudsmedewerker.

12. GARANTIE

NL

Garantie lithium-ion-accu

Garantie: Commercieel gebruik

a. Accu's hebben standarde een garantie voor (3aar), mits alle regels voor accu-onderhoud worden nageleefd. *Let op: Numatic-dealers buien het Verenigd Koninkrijk hunnen langere garantiepienden bieden. Neem contact op met uw lokale Numatic-dealer voor informatatie over de aankoop van uw product.

b. Om garantie te claimen,要去en de volgende gegevens worden verstrekt.
i. Serienummer van de machine
ii. Datumcode van de accu
iii. Aankoopdatum
iv. Bewijs van aankoop
v. Onderhoudsgeschiedenis en laadregime

De garantie ververs als u nicht de juiste Numatic-oplader gebruikt.

ZP19006-01FYYWW00001

Vennootsweg 15, 2404 CG, Alphen aan den Rijn, NEDERLAND

Tel: [phone] numatic.nl

Numatic International Schweiz AG.
