GEBRUIKSAANWIJZING BGA 100 STIHL
2 Informatie met betrekking tot deze handleiding ....229
2.1 Geldende documenten .....229
2.2 Aanduiding van de waarschuwingen in de tekst ...229
2.3 Symbolen in de tekst ..... 229
3 Overzicht 230
3.1 Bladblazer 230
3.2 Draagsystemen 230
3.3 Pictogrammen....231
4 Veiligheidsinstructies 231
4.1 Waarschuwingssymbolen 231
4.2 Gebruik conform de voorschriften .....231
4.3 Eisen aan de gebruiker 232
4.4 Kleding en uitrusting 232
4.5 Bladblazer 233
4.6 Bladblazer 233
4.7 Werken 234
4.8 Vervoeren 234
4.9 Opslaan....235
4.10 Reinigen, onderhouden en repareren....235
5 Bladblazer inzetgereed maken 235
5.1 Bladblazer inzetgereed maken .....235
6 Bladblazer completeren 236

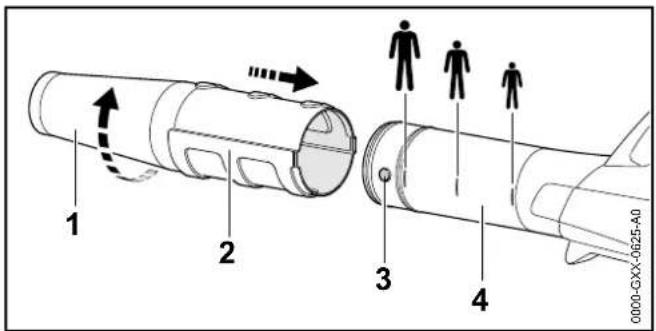

6.1 Blaasmond monteren, verstellen en uitbouwen ....236
7 Bladblazer voor de gebruiker instellen 236
7.1 Gebruik met accu STIHL AR .....236

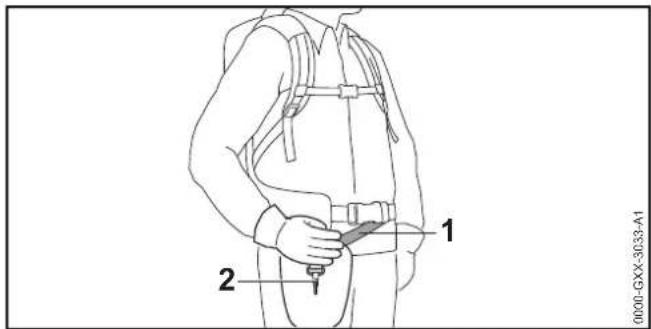

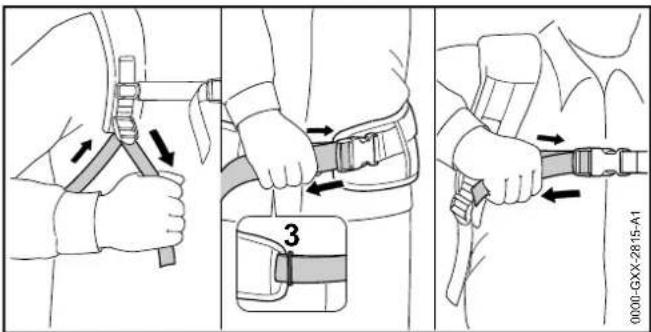

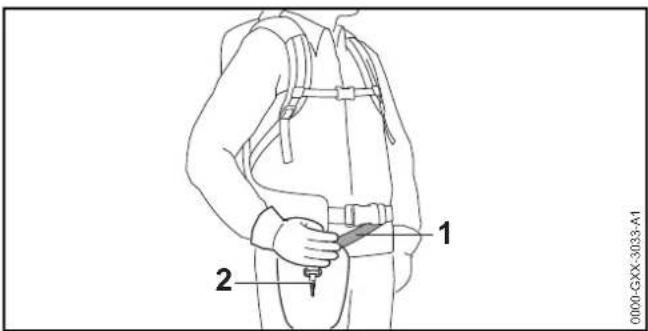

7.2 Gebruik met draagsysteem 237

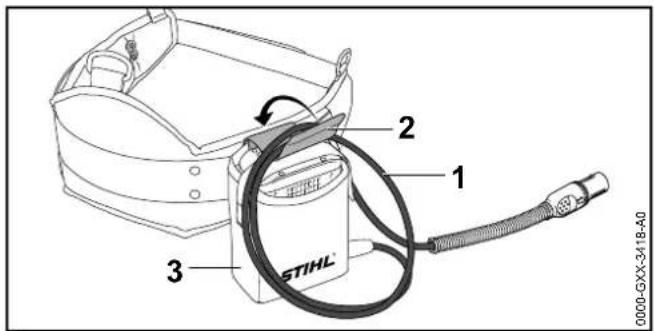

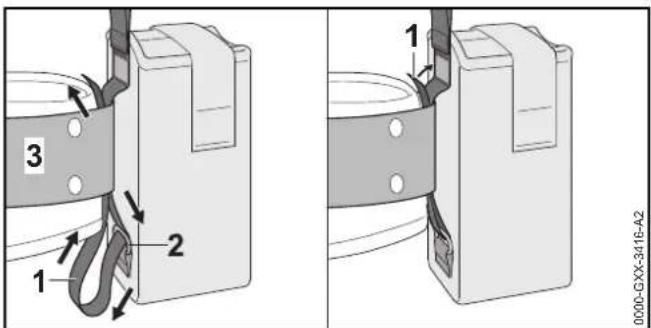

7.3 Gebruik met "heuptasje AP met aansluitkabel" .....239
8 De stekker van de aansluitkabel erin steken en eruit trekken....240

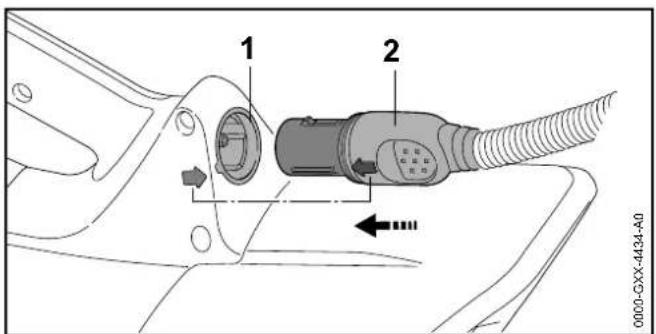

8.1 Stekker van de aansluitkabel aansluiten .....240

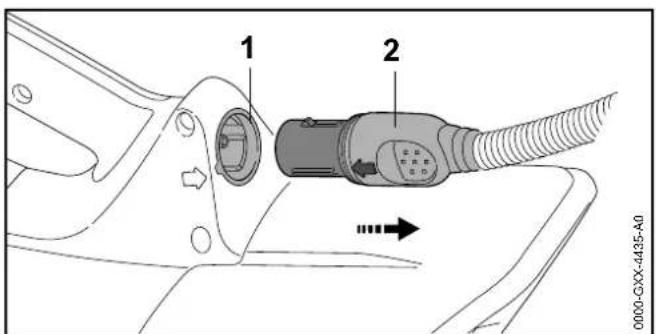

8.2 Stekker van de aansluitkabel lostrekken ..... 240
9 Bladblazer inschakelen en uitschakelen 240

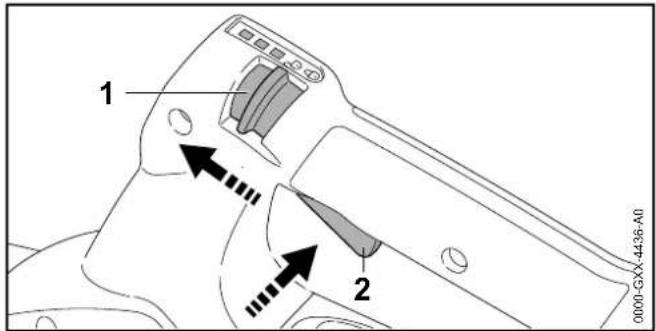

9.1 Bladblazer inschakelen .....240
9.2 Bladblazer uitschakelen .....240
10 Bladblazer controleren 241
10.1 Bedieningselementen controleren 241
11 Werken met de bladblazer 241

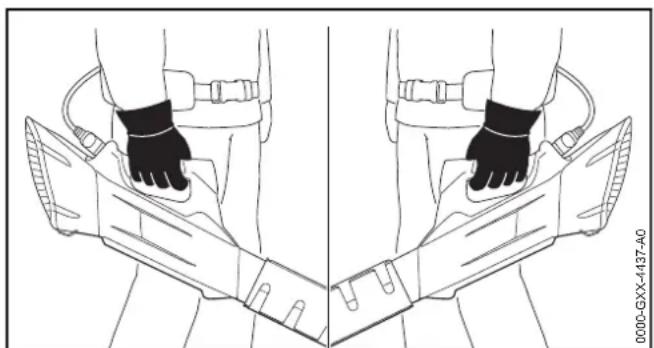

11.1 Bladblazer vasthouden en geleiden 241
11.2 Vermogenstrap instellen .....241

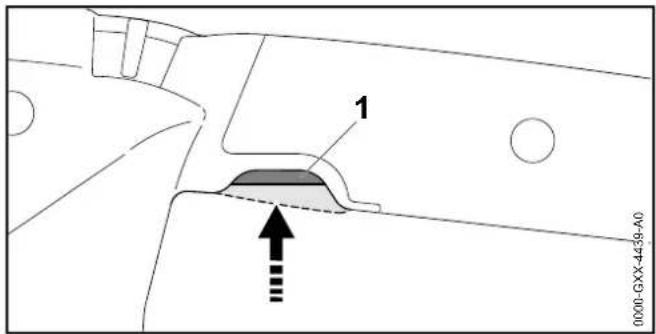

11.3 Boost-functie activeren 242

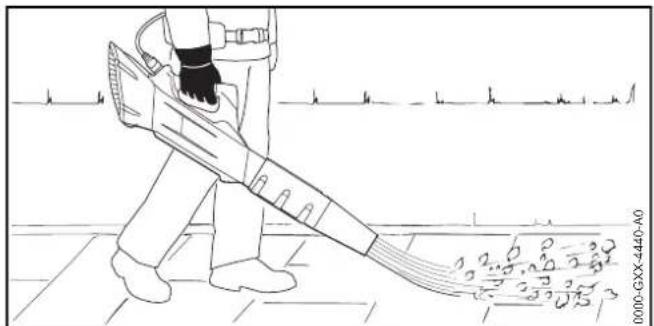

11.4 Blazen....242
12 Na de werkzaamheden 243
12.1 Na de werkzaamheden 243
13 Vervoeren 243
13.1 Bladblazer vervoeren 243
14 Opslaan 243
14.1 Bladblazer opslaan 243
15 Reinigen 243
15.1 Bladblazer reinigen .....243
16 Onderhoud en reparatie 243
16.1 Onderhoudsintervallen 243
16.2 Bladblazer onderhouden en repareren .....243
17 Storingen opheffen 244
17.1 Storingen aan de bladblazer en de accu opheffen .244
18.2 Geluids- en trillingswaarden....246
18.3 REACH....246
19 Onderdelen en toebehoren 246
19.1 Onderdelen en toebehoren....246
20 Milieuverantwoord afvoeren 246
20.1 Bladblazer afvoeren 246
21 EU-conformiteitsverklaring 246
21.1 Bladblazer STIHL BGA 100 .....246

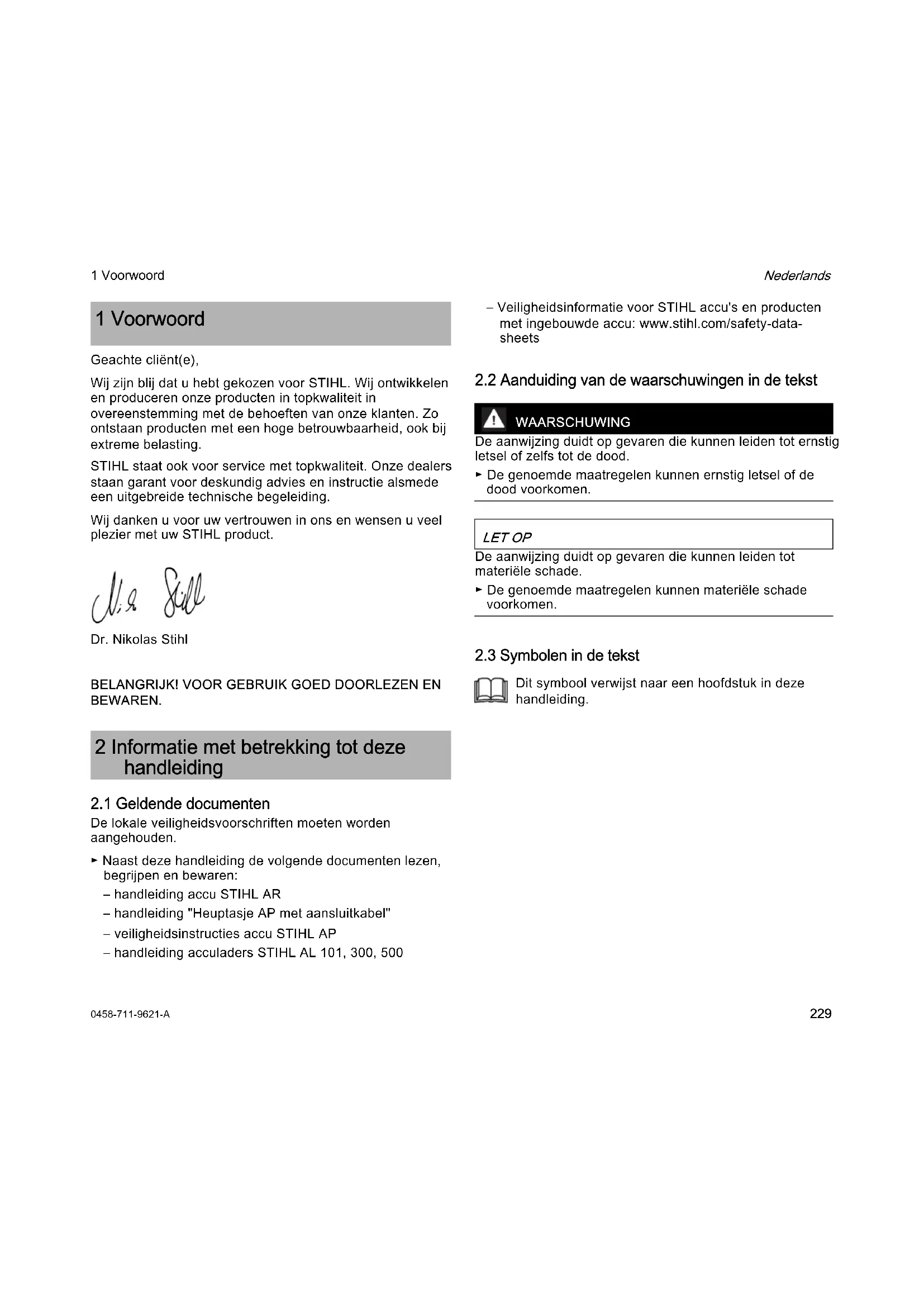

1 Voorwoord
Geachte cliënt(e),
Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.
Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.
Dr. Nikolas Stihl
BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.
2 Informatie met betrekking tot deze handleiding
2.1 Geldende documenten
De lokale veiligheidsvoorschriften moeten worden aangehouden.
- Naast deze handleiding de volgende documenten lezen, begrijpen en bewaren:
- handleiding accu STIHL AR
- handleiding "Heuptasje AP met aansluitkabel"
- veiligheidsinstructies accu STIHL AP
– handleiding acculaders STIHL AL 101, 300, 500
- Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data-sheets
2.2 Aanduiding van de waarschuwingen in de tekst
WAARSCHUWING
De aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood.
- De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.
LET OP
De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade.
- De genoemde maatregelen kunnen materiële schade voorkomen.
2.3 Symbolen in de tekst
Dit symbool verwijst naar een hoofdstuk in deze handleiding.
3 Overzicht

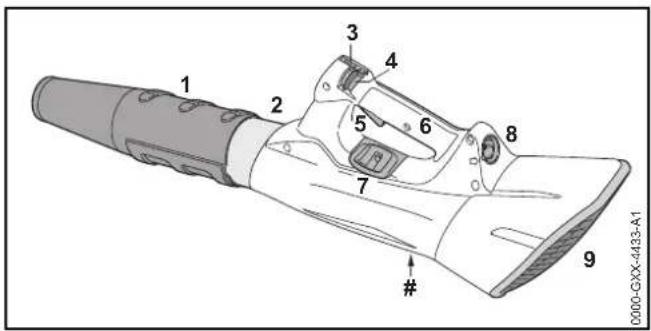

3.1 Bladblazer
De blaasmond geleidt en bundelt de luchtstroom.
2 Blaaspijp
De blaaspijp geleidt de luchtstroom.
3 Arrêteerhendel
De arrêteerhendel ontgrendelt de schakelhendel. De arrêteerhendel dient voor het instellen van de vermogenstrap.

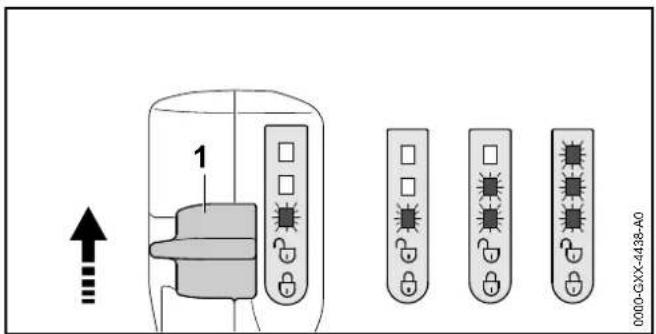

4 L e d s
De leds geven de ingestelde vermogenstrap weer.
5 Schakelhendel
De schakelhendel schakelt de bladblazer in en uit.
6 Bedieningshandgreep
De bedieningshandgreep dient voor de bediening, het werken met en het dragen van de bladblazer.

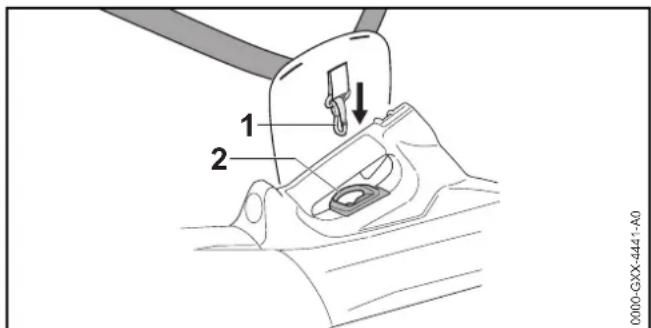

7 Draagoog
Het draagoog dient voor het vasthaken van het draagsysteem.
8 Bus
De bus dient voor het aansluiten van de stekker van de aansluitkabel.
9 Beschermrooster
Het beschermrooster beschermt de gebruiker tegen bewegende deeltjes in de bladblazer.
# Typeplaatje met machinenummer

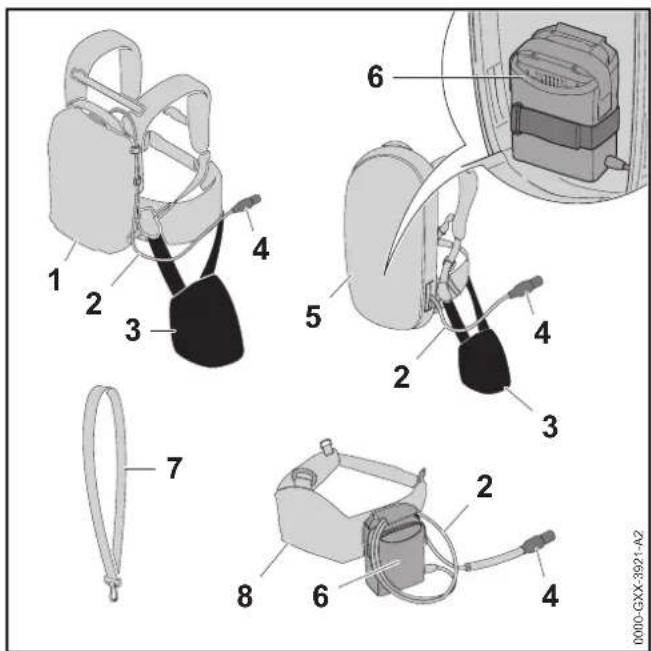

3.2 Draagsystemen
De accu STIHL AR kan de bladblazer voorzien van energie.

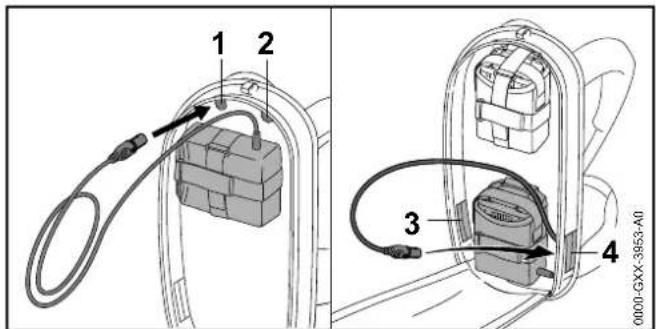

2 Aansluitkabel
De aansluitkabel verbindt de bladblazer met de accu of het "heuptasje AP met aansluitkabel".
3 Stootkussen
Het stootkussen dient voor het bevestigen van de bladblazer aan de accu STIHL AR of het draagsysteem met ingebouwd "heuptasje AP met aansluitkabel".
4 Veiligheidsinstructies
Nederlands
4 Stekker van de aansluitkabel
De stekker van de aansluitkabel verbindt de bladblazer met het "heuptasje AP met aansluitkabel" of met een accu STIHL AR.

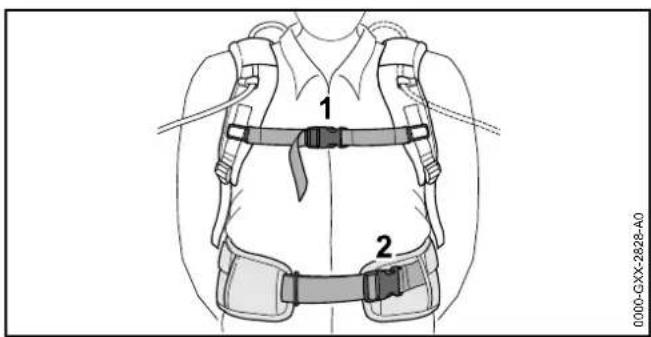

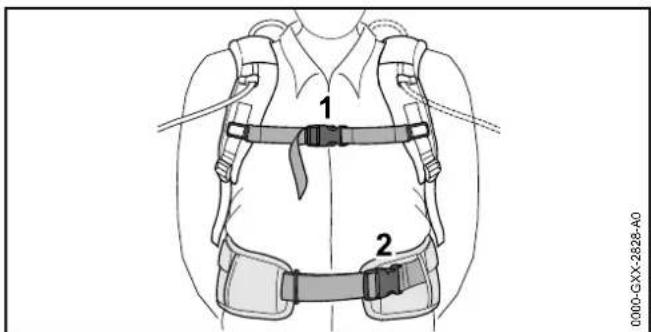

5 Draagsysteem met ingebouwd "heuptasje AP met aansluitkabel"
Het draagsysteem kan de bladblazer voorzien van energie.

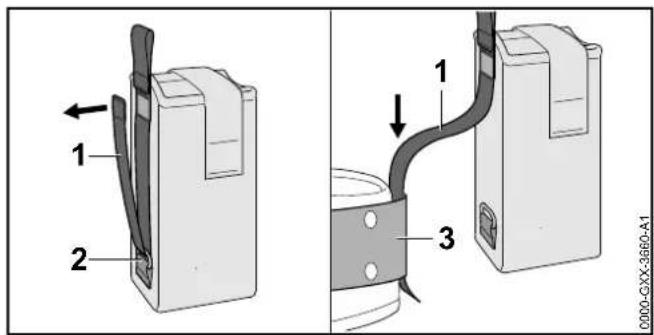

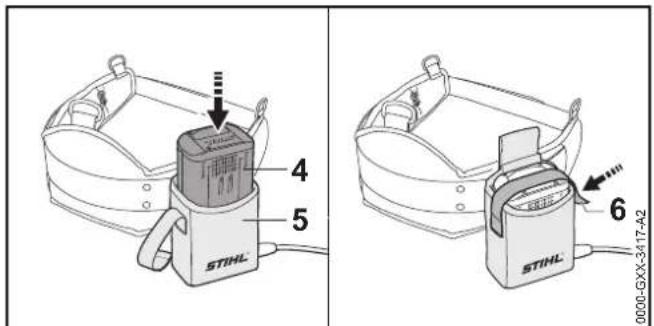

6 "Heuptasje AP met aansluitkabel"
Het "heuptasje AP met aansluitkabel" kan de bladblazer voorzien van energie.
7 Enkele schouderriem
De enkele schouderriem dient voor het dragen van de bladblazer.
8 De accu-riem met ingebouwd "heuptasje AP met aansluitkabel"
De accu-riem kan de bladblazer voorzien van energie.
3.3 Pictogrammen
De pictogrammen kunnen op de bladblazer staan en hebben de volgende betekenis:
De arrêteerhendel ontgrendelt in deze stand de schakelhendel.
De arrêteerhendel vergrendelt in deze stand de schakelhendel.
Gegarandeerd geluidvermogensniveau volgens LWA de richtlijn 2000/14/EG in dB(A) om de geluidsemissies van producten vergelijkbaar te maken.
Het product niet met het huisvuil afvoeren.
4 Veiligheidsinstructies
4.1 Waarschuwingssymbolen
De waarschuwingssymbolen op de bladblazer hebben de volgende betekenis:
Op de veiligheidsinstructies en de maatregelen hiervoor letten.
De handleiding lezen, begrijpen en bewaren.
Veiligheidsbril dragen.
Lang haar zo vastzetten dat dit niet in de bladblazer kan worden getrokken/gezogen.
De stekker van de aansluitkabel tijdens werkonderbrekingen, het vervoer, de opslag, het reinigen, onderhoud of reparatiewerkzaamheden uit de bus trekken.
Veiligheidsafstand aanhouden.
4.2 Gebruik conform de voorschriften
De bladblazer STIHL BGA 100 dient voor het wegblazen van bladeren, gras, papier en soortgelijke materialen.
De bladblazer kan worden gebruikt bij regen.
Deze bladblazer wordt door een accu STIHL AP samen met het "heuptasje AP met aansluitkabel" of een accu STIHL AR van energie voorzien.
⚠ WAARSCHUWING
- Accu's die niet door STIHL voor de bladblazer zijn vrijgegeven, kunnen leiden tot brand en explosiegevaar. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
- De bladblazer met een accu STIHL AP samen met het "heuptasje AP met aansluitkabel" of een accu STIHL AR gebruiken.
■ Als de bladblazer of de accu niet volgens voorschrift wordt gebruikt, kan dit leiden tot ernstig persoonlijk letsel of zelfs de dood en er kan materiële schade ontstaan. - De bladblazer zo gebruiken als in deze handleiding staat beschreven.
- De accu zo gebruiken, als staat beschreven in de handleiding "heuptasje AP met aansluitkabel" of de handleiding accu STIHL AR.
4.3 Eisen aan de gebruiker
⚠ WAARSCHUWING
- Gebruikers die niet zijn geïnstrueerd kunnen de gevaren van de bladblazer niet herkennen of niet inschatten. De gebruiker of andere personen kunnen ernstig of zelfs dodelijk letsel oplopen.
- De handleiding lezen, begrijpen en bewaren.
- Als de bladblazer aan een andere persoon wordt overhandigd: de handleiding meegeven.
- Controleren of de gebruiker aan de volgende eisen voldoet:
- De gebruiker is uitgerust.
- De gebruiker is lichamelijk, sensorisch en geestelijk in staat, de bladblazer te gebruiken en hiermee te werken. Als de gebruiker lichamelijk, sensorisch of geestelijk beperkt is mag de gebruiker slechts onder toezicht van of na instructie door een hiertoe verantwoordelijke of bevoegde persoon hiermee werken.
- De gebruiker is meerderjarig.
- De gebruiker is geïnstrueerd door een STIHL dealer of een hiertoe vakkundig persoon, voordat deze voor de eerste keer met de bladblazer werkt.
- De gebruiker verkeert niet onder invloed van alcohol, medicamenten of drugs.
- Als er onduidelijkheden zijn: contact opnemen met een STIHL dealer.
4.4 Kleding en uitrusting
⚠ WAARSCHUWING
■ Tijdens de werkzaamheden kunnen lange haren in de bladblazer worden gezogen. De gebruiker kan hierdoor ernstig letsel oplopen.
Lang haar in een knot dragen en zo beveiligen dat dit niet in de bladblazer kan worden gezogen.
■ Tijdens de werkzaamheden kunnen voorwerpen met een hoge snelheid naar boven worden geslingerd. De gebruiker kan letsel oplopen.
▶ Een nauwsluitende veiligheidsbril dragen. Geschikte veiligheidsbrillen zijn aan de hand van de norm EN 166 of de nationale voorschriften getest en met de betreffende codering te koop.
▶ Een lange broek dragen.
4 Veiligheidsinstructies
Nederlands
■ Tijdens de werkzaamheden kan stof opdwarrelen.
Ingeademd stof kan schadelijk zijn voor de gezondheid en allergische reacties veroorzaken.
▶ Een stofmasker dragen.
■ Hiertoe ongeschikte kleding kan blijven haken in hout, struikgewas en in de bladblazer. Gebruikers zonder geschikte kleding kunnen ernstig letsel oplopen.
▶ Nauwsluitende kleding dragen.
▶ Sjaals en sieraden afdoen.
- Tijdens de werkzaamheden kan stof opdwarrelen. Het opgedwarrelde stof kan een elektrostatische lading van de bladblazer veroorzaken. Als de bladblazer wordt aangeraakt, kan deze zich elektrisch ontladen, waarbij een lichte elektrische schok ontstaat. De gebruiker kan letsel oplopen.
- Werkhandschoenen van een slijtvast materiaal dragen.
■ Als de gebruiker ongeschikt schoeisel draagt, kan hij uitglijden. De gebruiker kan letsel oplopen.
▶ Stevig, dicht schoeisel met stroeve zool dragen.
4.5 Bladblazer
⚠ WAARSCHUWING
- Onbevoegde personen, kinderen en dieren kunnen de gevaren van de bladblazer en de opgeworpen voorwerpen niet herkennen en de gevaren hiervan niet inschatten. Onbevoegde personen, kinderen en dieren kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Buitenstaanders, kinderen en dieren buiten een afstand van een cirkel van 5 m om het werkgebied houden.
- Een afstand van 5 m ten opzichte van voorwerpen/obstakels aanhouden.
- Bladblazer niet zonder toezicht laten.
- Zorg ervoor dat kinderen niet met de bladblazer kunnen spelen.
■ Elektrische componenten van de bladblazer kunnen vonken veroorzaken. Vonken kunnen in licht ontvlambare of een explosieve omgeving brand en explosies veroorzaken. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
- Niet werken in een licht ontvlambare en niet in een explosieve omgeving.
4.6 Bladblazer
De bladblazer verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
– De bladblazer is niet beschadigd.
– De bladblazer is schoon.
- De bedieningselementen functioneren en er zijn geen wijzigingen aan aangebracht.
- Alleen origineel STIHL toebehoren voor deze bladblazer is gemonteerd.
- Het toebehoren is correct gemonteerd.
⚠ WAARSCHUWING
■ In een niet-veilige staat kunnen de componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen worden uitgeschakeld. Personen kunnen ernstig of zelfs dodelijk letsel oplopen.
▶ Alleen met een onbeschadigde bladblazer werken.
▶ Als de bladblazer verontreinigd is: Bladblazer reinigen.
- Geen wijzigingen aan de bladblazer aanbrengen. Uitzondering: Montage van een op deze bladblazer passende blaasmond.
- Als de bedieningselementen niet functioneren: Niet met de bladblazer werken.
- Alleen origineel STIHL toebehoren voor deze bladblazer monteren.
- Toebehoren zo monteren als in deze handleiding of in de handleiding van het toebehoren staat beschreven.
- Geen voorwerpen in de openingen van de bladblazer steken.
- Als er onduidelijkheden zijn: contact opnemen met een STIHL dealer.
4.7 Werken
⚠ WAARSCHUWING
■ De gebruiker kan in bepaalde situaties niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.
▶ Rustig en met overleg werken.
- Als de lichtomstandigheden en het zicht slecht zijn: Niet met de bladblazer werken.
▶ Bladblazer alleen bedienen.
- Niet boven schouderhoogte werken.
▶ Op obstakels letten.
▶ Staand op de grond werken en het evenwicht behouden. Als er op hoogte moet worden gewerkt: een hefbordes of een veilige steiger gebruiken.
- Wanneer vermoeidheidsverschijnselen optreden: een pauze inlassen.
▶ In de windrichting blazen.
■ Tijdens de werkzaamheden kunnen voorwerpen met een hoge snelheid naar boven worden geslingerd. Personen en dieren kunnen letsel oplopen en er kan materiële schade ontstaan.
- Niet in de richting van personen, dieren en voorwerpen blazen.
■ Als de werking van de bladblazer zich tijdens de werkzaamheden wijzigt of deze zich ongebruikelijk gedraagt, kan de bladblazer in een onveilige staat verkeren. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- De werkzaamheden beeindigen, accu wegnemen en contact opnemen met een STIHL dealer.
■ Tijdens de werkzaamheden kunnen trillingen door de bladblazer worden gevormd.
▶ Handschoenen dragen.
▶ Werkpauzes inlassen.
- Als er tekenen van een slechte doorbloeding optreden: een arts raadplegen.
4.8 Vervoeren
⚠ WAARSCHUWING
■ Tijdens het vervoer kan de bladblazer omvallen of verschuiven. Personen kunnen letsel oplopen en er kan materiële schade ontstaan.
- Stekker van de aansluitkabel uit de bus trekken.
- Bladblazer met spanbanden, riemen of een net dusdanig beveiligen, dat deze niet kan kantelen en niet kan verschuiven.
4.9 Opslaan
⚠ WAARSCHUWING
■ Kinderen kunnen de gevaren van de bladblazer niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen.
- Stekker van de aansluitkabel uit de bus trekken.
- De bladblazer buiten het bereik van kinderen opslaan.
■ De elektrische contacten op de bladblazer en metalen onderdelen kunnen door vocht corroderen. De bladblazer kan worden beschadigd.
- Stekker van de aansluitkabel uit de bus trekken.
- Bladblazer schoon en droog opslaan.
4.10 Reinigen, onderhouden en repareren
▲ WAARSCHUWING
■ Als tijdens de reinigings-, onderhouds- of reparatiewerkzaamheden de stekker van de aansluitkabel is aangesloten, kan de bladblazer onbedoeld worden ingeschakeld. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- Stekker van de aansluitkabel uit de bus trekken.
■ Agressieve reinigingsmiddelen, het reinigen met een waterstraal of puntige voorwerpen kunnen de bladblazer beschadigen. Als de bladblazer niet zo wordt gereinigd als
staat beschreven in deze handleiding kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen worden uitgeschakeld.
Personen kunnen ernstig letsel oplopen.
- De bladblazer zo reinigen als in deze handleiding staat beschreven.
■ Als de bladblazer niet correct werd onderhouden of gerepareerd, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig of zelfs dodelijk letsel oplopen.
- De bladblazer niet zelf onderhouden of repareren.
- Als aan de bladblazer onderhouds- of reparatiewerkzaamheden moeten worden uitgevoerd: contact opnemen met een STIHL dealer.
5 Bladblazer inzetgereed maken
5.1 Bladblazer inzetgereed maken
Telkens voor het begin van de werkzaamheden moeten de volgende handelingen worden uitgevoerd:
- Controleren of de volgende delen zich in de veilige staat bevinden:
- bladblazer, 4.6.
- Accu zoals in de handleiding accu STIHL AR of zoals in de handleiding "heuptasje AP met aansluitkabel" staat beschreven.
- De accu zo controleren als in de handleiding accu STIHL AR of in de handleiding "heuptasje AP met aansluitkabel" staat beschreven.
- De accu volledig laden, zoals in de handleiding van de acculader STIHL AL 101, 300, 500 staat beschreven.
▶ Bladblazer reinigen, 15.
▶ Sproeier monteren, 6.1. - Accu STIHL AR, draagsysteem of "heuptasje AP met aansluitkabel" omgespen en afstellen, 17.
▶ Bedieningselementen controleren, 10.1.
Nederlands
6 Bladblazer completeren
- Als tijdens de controle/test van de bedieningselementen 3 leds op de accu rood knipperen: stekker van de aansluitkabel uit de bus trekken en contact opnemen met een STIHL dealer. In de bladblazer zit een storing.
- Als de stappen niet kunnen worden uitgevoerd: de bladblazer niet gebruiken en contact opnemen met een STIHL dealer.
6 Bladblazer completeren
6.1 Blaasmond monteren, verstellen en uitbouwen
De blaasmond kan, afhankelijk van de lichaamslengte van de gebruiker, in 3 standen op de blaaspijp worden geplaatst. De standen zijn gemarkeerd op de blaaspijp.
- De bladblazer uitschakelen en de stekker van de aansluitkabel lostrekken.
- Blaasmond (1) tot aan de gewenste stand op de blaaspijp (4) schuiven.
- Blaasmond (1) zo lang verdraaien tot deze vastklikt.
7 Bladblazer voor de gebruiker instellen
7.1 Gebruik met accu STIHL AR
7.1.1 Aansluitkabel aanbrengen en afstellen
De aansluitkabel kan, afhankelijk van de lichaamsgrootte van de gebruiker en het gebruik worden aangebracht en afgesteld.


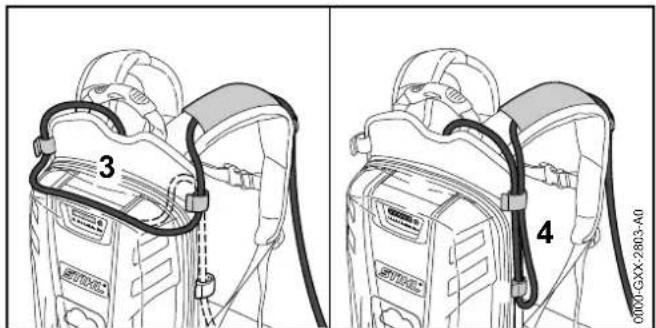

3 4 0000-GXX-2803-A0De lengte van de aansluitkabel kan via een lus op de rugplaat (3) of een lus aan de zijkant (4) worden afgesteld.
- De aansluitkabel zo aanbrengen dat deze zo kort mogelijk is en bij de werkzaamheden niet hindert.
7 Bladblazer voor de gebruiker instellen
Nederlands
7.1.2 Draagsysteem omdoen en afstellen
▶ De accu op de rug plaatsen.
- De sluiting (1) van de borstgordel dichtdrukken.
- De gordel spannen tot de heupgordel op de heup en het rugkussen tegen de rug ligt.
- De uiteinden van de heupgordel door het oog (3) steken.
- Het stootkussen zo bevestigen als in het bijlageblad van het stootkussen staat beschreven.
7.2 Gebruik met draagsysteem
7.2.1 Aansluitkabel aanbrengen en afstellen
De aansluitkabel kan, afhankelijk van de lichaamsgrootte van de gebruiker en het gebruik worden aangebracht en afgesteld.
– de bovenste opening links (1)
– de bovenste opening rechts (2)
- de onderste opening links (3)
- de onderste opening rechts (4)


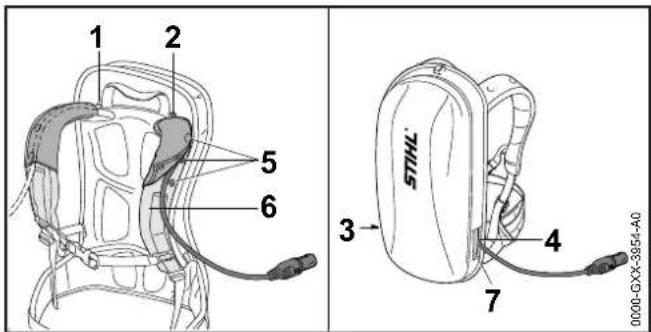

1 2 5 6 3 STIHL 4 7 0000-GXX-3954-A0- Als de aansluitkabel door de bovenste opening links (1) of de bovenste opening rechts (2) wordt gestoken:
▶ Drukknoppen (5) lossen. - De aansluitkabel over de schouderriem (6) geleiden.
▶ Drukknoppen (5) dichtdrukken. - Als de aansluitkabel door de onderste opening links (3) of de onderste opening rechts (4) wordt gestoken: de gebruikte opening (3 of 4) met klittenbandsluiting (7) afsluiten.
- De aansluitkabel zo aanbrengen dat deze zo kort mogelijk is en bij de werkzaamheden niet hindert.
7.2.2 Draagsysteem omdoen en afstellen
▶ De accu op de rug plaatsen.
- De sluiting (1) van de borstgordel dichtdrukken.
- De gordel spannen tot de heupgordel op de heup en het rugkussen tegen de rug ligt.
- De uiteinden van de heupgordel door het oog (3) steken.
- Het stootkussen zo bevestigen als in het bijlageblad van het stootkussen staat beschreven.
7 Bladblazer voor de gebruiker instellen
Nederlands
7.3 Gebruik met "heuptasje AP met aansluitkabel"
7.3.1 "Heuptasje AP met aansluitkabel" monteren
▶ Riem (1) door de gordel (3) steken.
- Klittenbandsluiting op de riem (1) sluiten.
- Accu (4) met de klittenbandsluiting (6) borgen.
7.3.2 Aansluitkabel afstellen
De aansluitkabel kan, afhankelijk van de lichaamsgrootte van de gebruiker en het gebruik worden afgesteld.
- De aansluitkabel zo aanbrengen dat deze zo kort mogelijk is en bij de werkzaamheden niet hindert.
8 De stekker van de aansluitkabel erin steken en eruit trekken
8.1 Stekker van de aansluitkabel aansluiten
- Stekker (2) van de aansluitkabel in de bus (1) steken. De stekker (2) van de aansluitkabel klikt vast.
8.2 Stekker van de aansluitkabel lostrekken
- Stekker (2) van de aansluitkabel uit de bus (1) trekken.
9 Bladblazer inschakelen en uitschakelen
9.1 Bladblazer inschakelen
- Bladblazer met een hand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
- Schakelhendel (2) met de wijsvinger indrukken en ingedrukt houden. Het toerental van de bladblazer loopt op en er stroomt lucht uit de blaasmond.
Hoe verder de schakelhendel (2) wordt ingedrukt, des te meer lucht er uit de blaasmond stroomt.
9.2 Bladblazer uitschakelen
▶ Schakelhendel loslaten.
Er stroomt geen lucht meer uit de blaasmond.
▶ Als er nog steeds lucht uit de blaasmond stroomt: de accu er uitnemen en contact opnemen met een STIHL dealer. De bladblazer is defect.
- Arrêteerhendel in stand 🌐schuiven.
10 Bladblazer controleren 11 Werken met de bladblazer
10.1 Bedieningselementen controleren
Schakelhendel
▶ Stekker van de aansluitkabel uit de bus trekken.
- Arrêteerhendel in stand schuiven.
▶ Controleren of de schakelhendel kan worden ingedrukt.
- Als de schakelhendel kan worden ingedrukt: de bladblazer niet gebruiken en contact opnemen met een STIHL dealer.
De arrêteerhendel is defect.
- Arrêteerhendel in stand 📂 Schuiven.
- Schakelhendel indrukken en loslaten.
- Als de schakelhendel zwaar loopt of niet terugveert in de eindstand: de bladblazer niet gebruiken en contact opnemen met een STIHL dealer.
De schakelhendel is defect.
Bladblazer inschakelen
- De stekker van de aansluitkabel aansluiten.
- Arrêteerhendel in stand 📂 Schuiven.
- Schakelhendel indrukken en ingedrukt houden. Er stroomt lucht uit de blaasmond.
- Als 3 leds op de accu rood knipperen: stekker van de aansluitkabel uit de bus trekken en contact opnemen met een STIHL dealer. In de bladblazer zit een storing.
- Schakelhendel loslaten. Er stroomt geen lucht meer uit de blaasmond.
- Als er nog steeds lucht uit de blaasmond stroomt: stekker van de aansluitkabel uit de bus trekken en contact opnemen met een STIHL dealer. De bladblazer is defect.
11.1 Bladblazer vasthouden en geleiden
- Bladblazer met een hand op de bedieningshandgreep zo vasthouden en sturen dat de duim om de bedieningshandgreep valt.
11.2 Vermogenstrap instellen
Afhankelijk van het gebruik, kunnen 3 vermogenstrappen worden ingesteld. De leds geven de ingestelde vermogenstrap weer. Hoe hoger de vermogenstrap, des te meer lucht kan er uit de blaasmond stromen.
Nederlands
11 Werken met de bladblazer
De ingestelde vermogenstrap beïnvloedt de werktijd van de accu. Hoe lager de vermogenstrap, des te langer is de werktijd van de accu.
- Arrêteerhendel (1) naar voren drukken, even vasthouden en weer terug laten veren. De volgende vermogenstrap is ingesteld. Na de derde vermogenstrap volgt weer de eerste vermogenstrap.
- Arrêteerhendel (1) zo vaak naar voren drukken en laten terugveren, tot de gewenste vermogenstrap is ingesteld.
11.3 Boost-functie activeren
Onafhankelijk van de ingestelde vermogenstrap kan de boost-functie worden geactiveerd. Als de boost-functie is geactiveerd blaast de bladblazer met maximaal vermogen. De boost-functie beïnvloedt de werktijd van de accu. Hoe langer de boost-functie is geactiveerd, des te korter is de werktijd van de accu.
Als de schakelhendel (1) wordt losgelaten, wordt de boost-functie gedeactiveerd. De laatst gebruikte vermogenstrap is weer ingesteld.
11.4 Blazen
- Blaasmond op de grond richten.
Langzaam en gecontroleerd in voorwaartse richting lopen.
12 Na de werkzaamheden
12.1 Na de werkzaamheden
- Bladblazer uitschakelen, de arrêteerhendel in stand 📊 schuiven en de stekker van de aansluitkabel uit de bus trekken.
- Als de bladblazer nat is: Bladblazer laten drogen.
▶ Bladblazer reinigen.
13 Vervoeren
13.1 Bladblazer vervoeren
- Bladblazer uitschakelen, de arrêteerhendel in stand ⏻ schuiven en de stekker van de aansluitkabel uit de bus trekken.
- Bladblazer met een hand aan de bedieningshandgreep dragen.
- Als de bladblazer in een auto wordt vervoerd: Bladblazer zo borgen dat de bladblazer niet kan vallen en verschuiven.
14 Opslaan
14.1 Bladblazer opslaan
- Bladblazer uitschakelen, de arrêteerhendel in stand ⏻ schuiven en de stekker van de aansluitkabel uit de bus trekken.
- Bladblazer zo opslaan, dat aan de volgende voorwaarden wordt voldaan:
- De bladblazer bevindt zich buiten het bereik van kinderen.
- De bladblazer is schoon en droog.
15 Reinigen
15.1 Bladblazer reinigen
- Bladblazer uitschakelen, de arrêteerhendel in stand ⚡ schuiven en de stekker van de aansluitkabel uit de bus trekken.
- Bladblazer met een vochtige doek reinigen.
- Beschermrooster schoonvegen met een kwast of een zachte borstel.
16 Onderhoud en reparatie
16.1 Onderhoudsintervallen
Onderhoudsintervallen zijn afhankelijk van de omgevingsen werkomstandigheden. STIHL adviseert de volgende onderhoudsintervallen:
Jaarlijks
- Bladblazer door een STIHL dealer milieuvriendelijk laten controleren.
16.2 Bladblazer onderhouden en repareren
De gebruiker kan de bladblazer niet zelf onderhouden en repareren.
- Als er onderhoudswerkzaamheden aan de bladblazer moeten worden uitgevoerd, of als deze defect of beschadigd is: contact opnemen met de STIHL dealer.
17 Storingen opheffen
17.1 Storingen aan de bladblazer en de accu opheffen
| Storing Leds op de accu Oorzaak Remedie | |||
| De bladblazer loopt bij het inschakelen niet aan. | 1 led knippert groen. | De laadtoestand van de accu is te laag. | ▸ De accu zo laden als staat beschreven in de handleiding van de acculader STIHL AL 101, 300, 500. |
| 1 led brandt rood. | De accu is te warm of te koud. | ▸ Stekker van de aansluitkabel uit de bus trekken.▸ Accu laten afkoelen of verwarmen. | |
| 3 leds knipperen rood. | In de bladblazer zit een storing. | ▸ De stekker van de aansluitkabel uit de bus trekken en hier opnieuw insteken▸ Bladblazer inschakelen.▸ Als er nog steeds 3 leds rood knipperen: de bladblazer niet gebruiken en contact opnemen met een STIHL dealer. | |
| 3 leds branden rood. | De bladblazer is te warm. | Stekker van de aansluitkabel uit de bus trekken.▸ Bladblazer laten afkoelen. | |
| 4 leds knipperen rood. | In de accu zit een storing. | ▸ De stekker van de aansluitkabel uit de bus trekken en hier opnieuw insteken.▸ Bladblazer inschakelen.▸ Als er nog steeds 4 leds rood knipperen: de accu niet gebruiken en contact opnemen met een STIHL dealer. | |
| De elektrische aansluiting tussen de bladblazer en de accu is onderbroken. | ▸ De stekker van de aansluitkabel uit de bus trekken en hier opnieuw insteken.▸ Als de bladblazer nog steeds bij het inschakelen niet aanloopt: De contactvlakken van de aansluitkabel reinigen zoals in de handleiding accu STIHL AR of "heuptasje AP met aansluitkabel" staat beschreven. | ||
| De bladblazer of de accu zijn vochtig. | ▸ Bladblazer of accu laten drogen. | ||
| De bladblazer schakelt tijdens het werken uit. | 3 leds branden rood. | De bladblazer is te warm. | Stekker van de aansluitkabel uit de bus trekken.▸ Bladblazer laten afkoelen. |
17 Storingen opheffen
Nederlands
| Storing Leds op de accu Oorzaak Remedie | |||
| Er is een elektrische storing. | ▸ De stekker van de aansluitkabel uit de bus trekken en hier opnieuw insteken.▸ Als de bladblazer nog steeds tijdens het werken uitschakelt: De contactvlakken van de aansluitkabel reinigen zoals in de handleiding accu STIHL AR of "heuptasje AP met aansluitkabel" staat beschreven.▸ Bladblazer inschakelen. | ||
| De werktijd van de bladblazer is te kort. | De accu is niet voldoende geladen. | ▸ De accu volledig laden, zoals in de handleiding van de acculader STIHL AL 101, 300, 500 staat beschreven. | |
| De levensduur van de accu is overschreden. | ▸ Accu vervangen. | ||
- Vrijgegeven accu's:
- STIHL AR
- STIHL AP samen met "heuptasje AP met aansluitkabel"
– Luchtsnelheid met gemonteerde blaasmond: 63 m/s
- Gewicht: 2,5 kg
De werktijd staat onder www.stihl.com/battery-life weergegeven.
18.2 Geluids- en trillingswaarden
De K-waarde voor het geluiddrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidvermogensniveau bedraagt 2 dB(A). De K-waarde voor de trillingswaarden bedraagt 2 m/s ^2 .
STIHL adviseert een gehoorbeschermer te dragen.
– Geluiddrukniveau L_pA gemeten volgens EN 50636-2-100:80 dB(A).
– Geluidvermogensniveau L_wA gemeten volgens EN 50636-2-100: 90 dB(A).
- Trillingswaarde a_hv gemeten volgens EN 50636-2-100, bedieningshandgreep: < 2,5 ~m / s^2 .
De gegeven trillingswaarden zijn volgens een genormeerde testprocedure gemeten en kunnen worden geraadpleegd voor de vergelijking van elektrische apparaten. De werkelijk optredende trillingswaarden kunnen afwijken van de vermelde gegevens, afhankelijk van het gebruik. De opgegeven trillingswaarden kunnen worden gebruikt voor een eerste inschatting van de trillingsbelasting. De werkelijke trillingsbelasting moet worden geschat. Hierbij kan ook rekening worden gehouden met de tijden waarin het elektrische apparaat is uitgeschakeld en die waarin dit weliswaar is ingeschakeld, maar zonder belasting draait.
Informatie m.b.t. de arbo-wetgeving voor wat betreft trillingen 2002/44/EG staat onder www.stihl.com/vib weergegeven.
18.3 REACH
REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.
Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.
19 Onderdelen en toebehoren
19.1 Onderdelen en toebehoren
STIHL ^ Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.
STIHL adviseert alleen originele STIHL onderdelen en origineel STIHL toebehoren te gebruiken.
Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.
20 Milieuverantwoord afvoeren
20.1 Bladblazer afvoeren
Informatie betreffende het afvoeren is verkrijgbaar bij de STIHL dealer.
- Bladblazer, toebehoren en verpakking volgens voorschrift en milieuvriendelijk afvoeren.
21 EU-conformiteitsverklaring
21.1 Bladblazer STIHL BGA 100
21 EU-conformiteitsverklaring
Nederlands
Badstraße 115
D-71336 Waiblingen
Duitsland
verklaart als enige verantwoordelijke, dat
- Constructie: accubladblazer
- Fabrieksmerk: STIHL
- Type: BGA 100
– Serie-identificatie: 4866
voldoen aan de betreffende bepalingen van de
richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/
14/EG en in overeenstemming met de ten tijde van de
productiedatum geldende versies van de volgende normen
zijn ontwikkeld en geproduceerd: EN 55014-1, EN 55014-2,
EN 60335-1 en EN 50636-2-100.
Voor het bepalen van het gemeten en het gegarandeerde geluidvermogensniveau werd gehandeld volgens de richtlijn 2000/14/EG, bijlage V.
– Gemeten geluidvermogensniveau: 88 dB(A)
– Gegarandeerd geluidvermogensniveau: 90 dB(A)
De technische documentatie wordt bij de
productgoedkeuring van ANDREAS STIHL AG & Co. KG
bewaard.
Het productiejaar, het productieland en het machinenummer staan vermeld op de bladblazer.
Waiblingen, 01-03-2017
21 EU-conformiteitsverklaring
0458-711-9621-A
INT1
