MANUALE UTENTE BGA 100 STIHL
Distinguido cliente:
2 Informazioni sulle presenti Istruzioni d'uso .....126
2.1 Documenti validi 126
2.2 Contrassegno delle avvertenze nel testo .....127
2.3 Simboli nel testo 127
3 Sommario 127
3.1 Soffiatore ..... 127
3.2 Sistemi di trasporto ..... 128
3.3 Simboli 128
4 Avvertenze di sicurezza 128
4.1 Simboli di avvertimento....128
4.2 Impiego secondo la destinazione .....129
4.3 Requisiti dell'utente .....129
4.4 Abbigliamento ed equipaggiamento....130
4.5 Soffiatore 130
4.6 Soffiatore 131
4.7 Impiego 131
4.8 Trasporto 132
4.9 Conservazione 132
4.10 Pulizia, manutenzione e riparazione....132
5 Preparare il soffiatore per l'esercizio 133
5.1 Preparare il soffiatore per l'esercizio....133
6 Assemblaggio del soffiatore 133
6.1 Montare, regolare e smontare l'ugello .....133

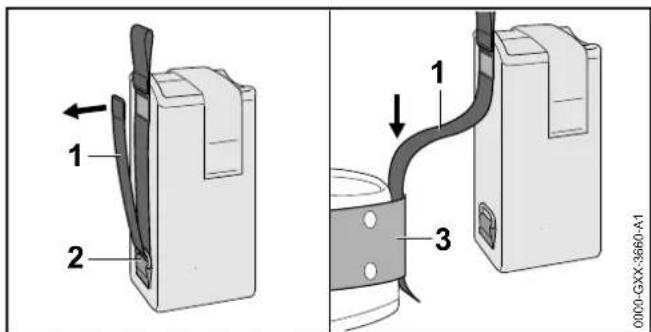

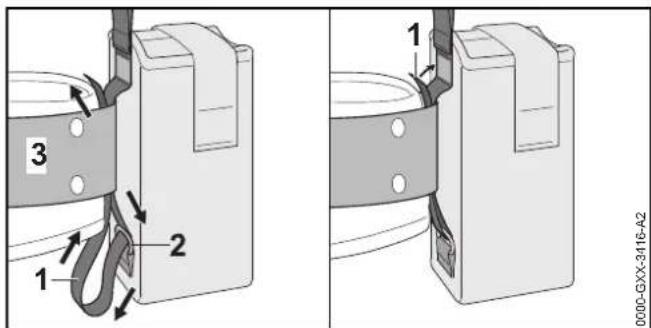

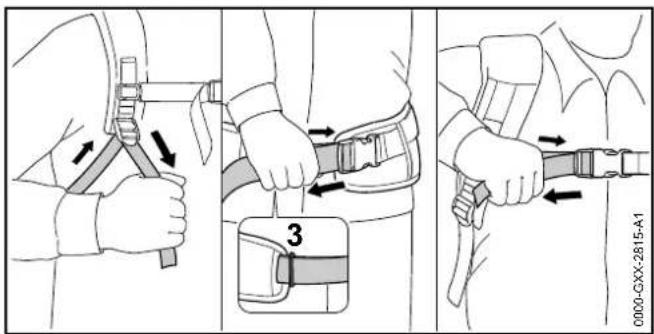

7 Regolare il soffiatore per l'utente 133
7.1 Utilizzo con la batteria STIHL AR .....133

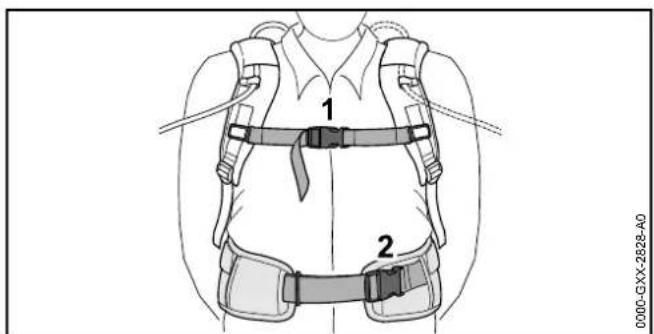

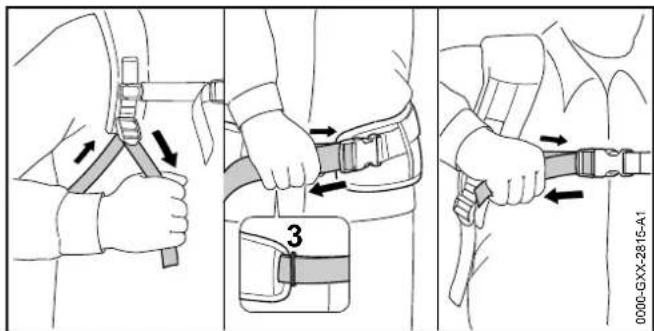

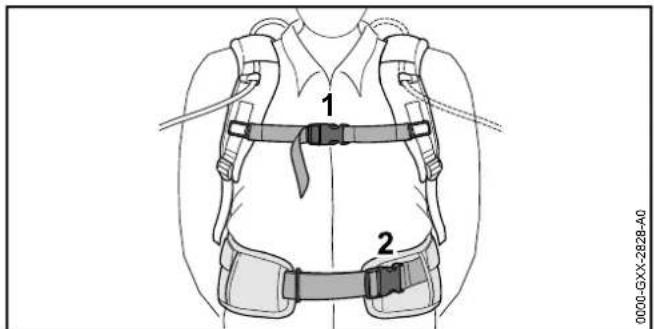

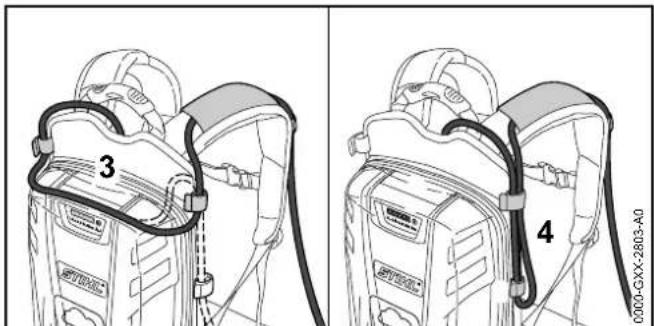

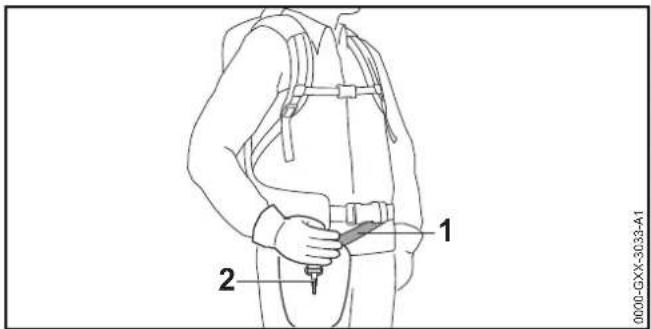

7.2 Utilizzo con sistema di trasporto .....135

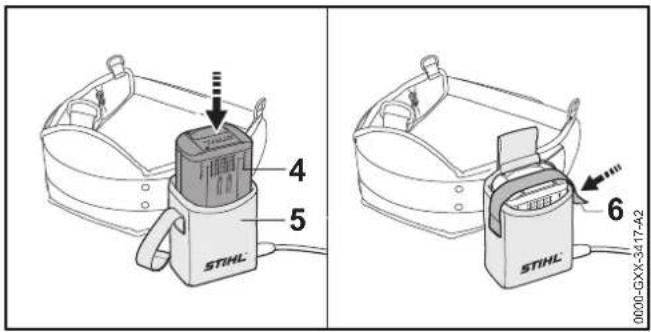

7.3 Utilizzo con "borsa per cintura AP con cavo di collegamento"....136
8 Inserire la spina del cavo di collegamento ed estrarla....137
8.1 Inserire la spina del cavo di collegamento .....137

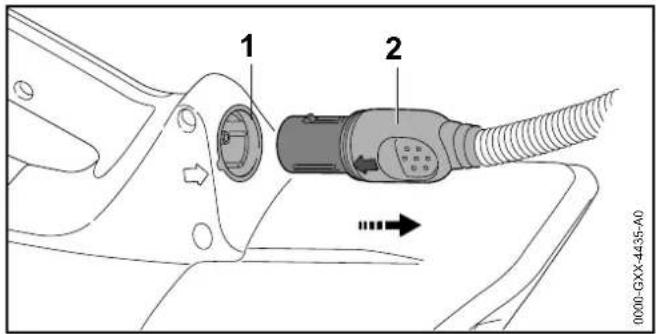

8.2 Estrarre la spina del cavo di collegamento .....137
9 Accendere e spegnere il soffiatore 138
9.1 Accendere il soffiatore 138
9.2 Spegnimento del soffiatore ..... 138
10 Controllo del soffiatore 138
10.1 Controllare gli elementi di comando ..... 138
11 Lavorare con il soffiatore 139

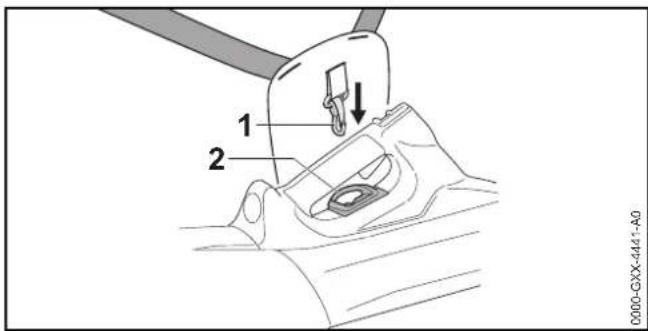

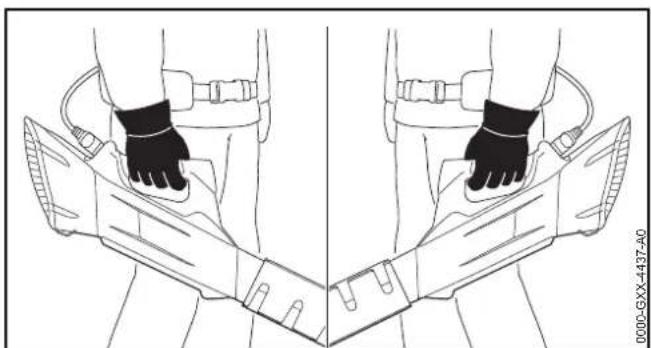

11.1 Tenuta e guida del soffiatore ..... 139
11.2 Impostare il grado di potenza 139
11.3 Attivazione della funzione Boost ..... 139
11.4 Soffiatura 140
12 Dopo il lavoro 140
12.1 Dopo il lavoro....140
13 Trasporto 140
13.1 Trasporto del soffiatore 140
14 Conservazione 140
14.1 Conservazione del soffiatore ..... 140
15 Pulizia 141
15.1 Pulizia del soffiatore ..... 141
16 Manutenzione e riparazione 141
16.1 Intervalli di manutenzione....141
16.2 Manutenzione e riparazione del soffiatore ..... 141
17 Eliminazione dei guasti ..... 142
17.1 Eliminare i guasti del soffiatore e della batteria ... 142
18 Dati tecnici 144
18.1 Soffiatore STIHL BGA 100 ..... 144
18.2 Valori acustici e vibratori 144
18.3 REACH 144
19 Ricambi e accessori 144
19.1 Ricambi e accessori ..... 144
20 Smaltimento 144
20.1 Smaltire il soffiatore....144
21 Dichiarazione di conformità UE 144
STIHL®
0458-711-9621-A
Le presenti Istruzioni d'uso sono tutelate dai diritti d'autore. Tutti i diritti sono riservati, specialmente quelli di riproduzione, traduzione ed elaborazione con sistemi elettronici.
21.1 Soffiatore STIHL BGA 100 ..... 144

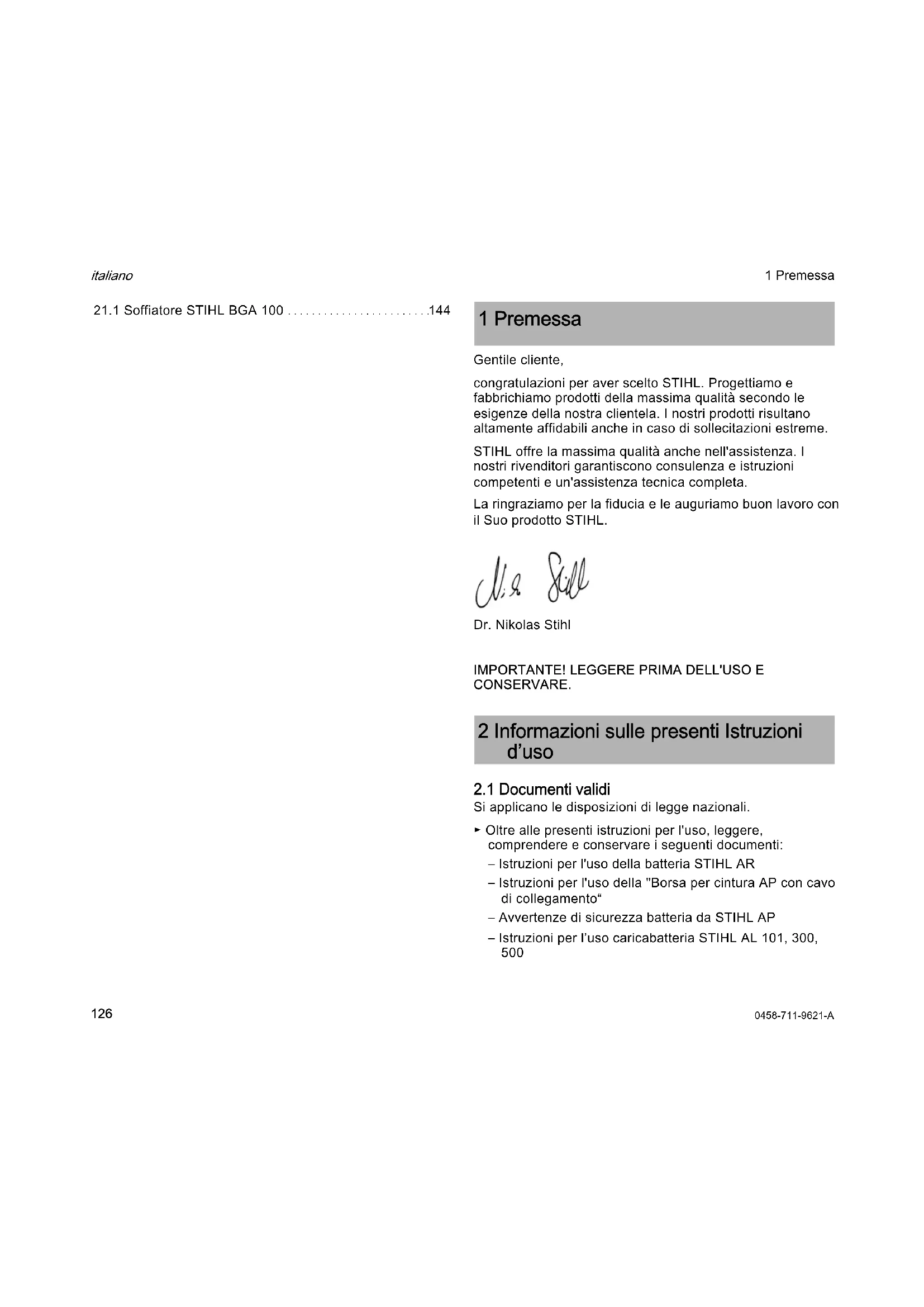

1 Premessa
Gentile cliente,
congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clientela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme.
STIHL offre la massima qualità anche nell'assistenza. I nostri rivenditori garantiscono consulenza e istruzioni competenti e un'assistenza tecnica completa.
La ringraziamo per la fiducia e le auguriamo buon lavoro con il Suo prodotto STIHL.
Dr. Nikolas Stihl
IMPORTANTE! LEGGERE PRIMA DELL'USO E CONSERVARE.
2 Informazioni sulle presenti Istruzioni d'uso
2.1 Documenti validi
Si applicano le disposizioni di legge nazionali.
- Oltre alle presenti istruzioni per l'uso, leggere, comprendere e conservare i seguenti documenti:
- Istruzioni per l'uso della batteria STIHL AR
- Istruzioni per l'uso della "Borsa per cintura AP con cavo di collegamento"
- Avvertenze di sicurezza batteria da STIHL AP
– Istruzioni per l'uso caricabatteria STIHL AL 101, 300, 500
3 Sommario
- Informazioni sulla sicurezza per batterie STIHL e prodotti con batteria integrata: www.stihl.com/safety-data-sheets
2.2 Contrassegno delle avvertenze nel testo
AVVERTENZA
L'avvertenza si riferisce a pericoli che possono provocare gravi lesioni o la morte.
- Le misure indicate possono consentire di evitare gravi lesioni o la morte.
AVVISO
L'avvertenza si riferisce a pericoli che possono provocare danni materiali.
▶ Le misure menzionate possono evitare danni materiali.
2.3 Simboli nel testo
Questo simbolo rimanda ad un capitolo nelle Istruzioni per l'uso.
3 Som mario

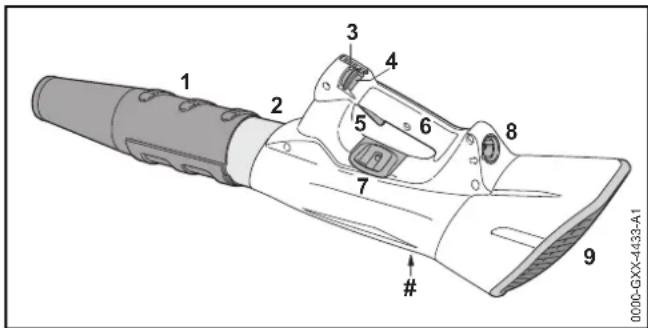

3.1 Soffiatore
1 U g e l l o
L'ugello convoglia e concentra il flusso d'aria.
2 Tubo soffiatore
Il tubo soffiatore trasporta il flusso d'aria.
3 Leva di arresto
La leva di arresto sblocca la leva di comando. La leva di arresto serve per regolare il livello di potenza.

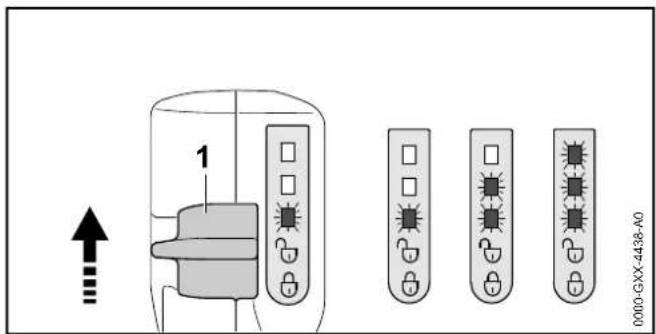

4 LED
I LED indicano il livello di potenza impostato.
5 Leva di comando
La leva di comando accende e spegne il soffiatore.
6 Impugnatura di comando
L'impugnatura di comando serve per controllare, guidare e indossare il soffiatore.
7 Occhiello di trasporto
L'occhiello di trasporto serve per agganciare il sistema di trasporto.

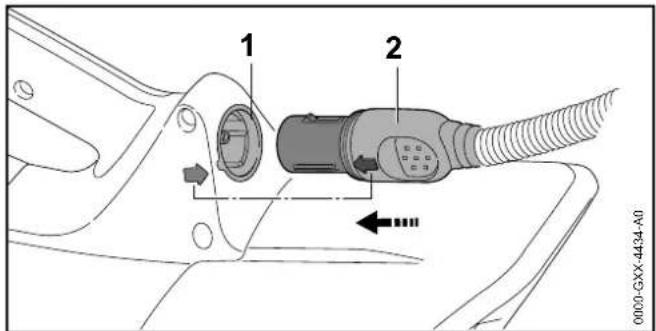

8 Boccola
La boccola serve per innestare la spina del cavo di collegamento.
9 Retina di protezione
La retina di protezione protegge l'utente dalle parti in movimento nel soffiatore.
# Targhetta dati tecnici con numero di matricola

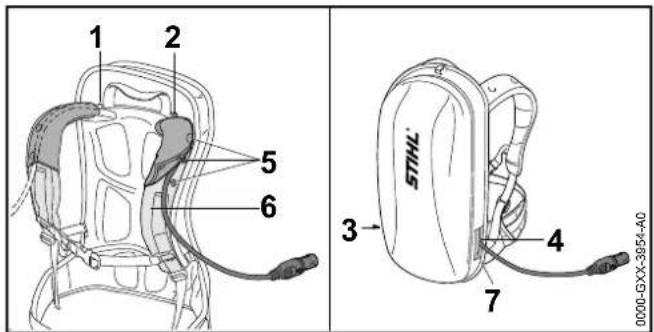

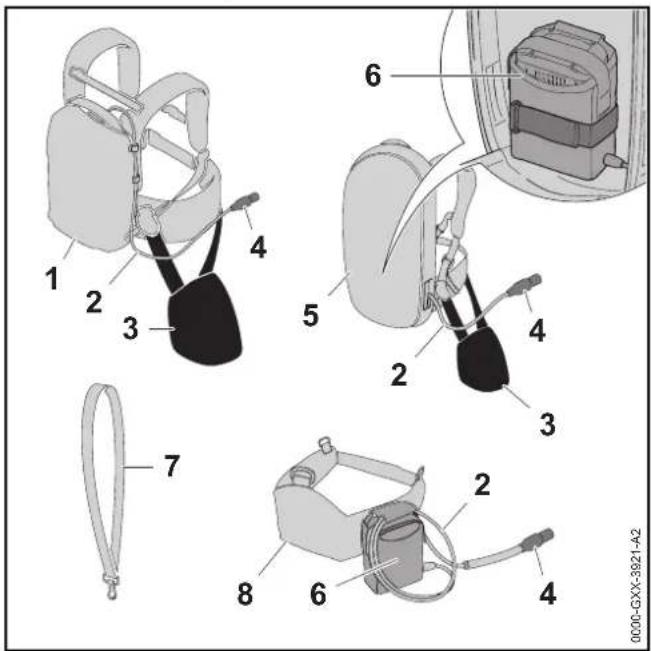

3.2 Sistemi di trasporto
La batteria STIHL AR può alimentare di energia il soffiatore.

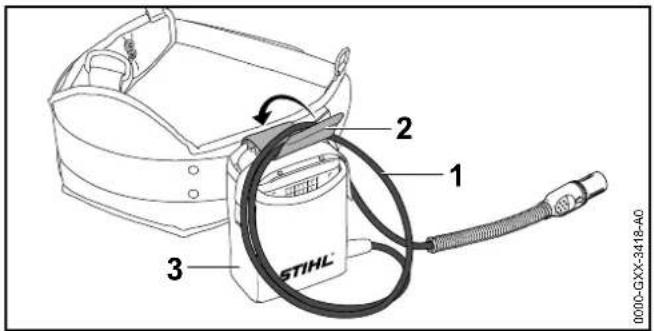

2 Cavo di collegamento
Il cavo di collegamento unisce il soffiatore con la batteria o la "Borsa per cintura AP con cavo di collegamento".
3 Imbottitura
L'imbottitura serve per fissare il soffiatore alla batteria STIHL AR o al sistema di trasporto con una "Borsa per cintura AP con cavo di collegamento" integrata.
4 Spina del cavo di collegamento
La spina del cavo di collegamento unisce il soffiatore alla "Borsa per cintura AP con cavo di collegamento" o ad una batteria STIHL AR.
5 Sistema di trasporto con "Borsa per cintura AP con cavo di collegamento"
Il sistema di trasporto può alimentare il soffiatore.
6 "Borsa per cintura AP con cavo di collegamento"
La "Borsa per cintura AP con cavo di collegamento" può alimentare di energia il soffiatore.
7 Tracolla semplice
La tracolla semplice serve per trasportare il soffiatore.
8 Cintura per batteria con "Borsa per cintura AP con cavo di collegamento" integrata
La cintura per batteria può alimentare di energia il soffiatore.
3.3 Simboli
I simboli possono essere applicati sul soffiatore e hanno i seguenti significati:
La leva di arresto in questa posizione sblocca la leva di comando.
La leva di arresto in questa posizione blocca la leva di comando.
Livello di potenza acustica garantito secondo la Direttiva 2000/14/CE in dB(A) per rendere equiparabili le emissioni acustiche tra prodotti.
Non smaltire il prodotto con i rifiuti domestici.
4 Avvertenze di sicurezza
4.1 Simboli di avvertimento
I simboli di avvertimento sul soffiatore hanno i seguenti significati:
Rispettare le avvertenze di sicurezza e le rispettive misure.
Leggere, comprendere e conservare le istruzioni per l'uso.
Indossare occhiali protettivi.
Legare i capelli lunghi per evitare con sicurezza che non rimangano impigliati nel soffiatore.
Durante le pause di lavoro, il trasporto, la conservazione, la pulizia, la manutenzione o la riparazione, scollegare la spina dalla boccola.
Mantenere la distanza di sicurezza.
4.2 Impiego secondo la destinazione
Il soffiatore STIHL BGA 100 serve per soffiare via foglie, erba, carta e materiali simili.
Il soffiatore può essere usato in caso di pioggia.
Questo soffiatore è alimentato da una batteria STIHL AP in combinazione con la "Borsa per cintura AP con cavo di collegamento" o con una batteria STIHL AR.
AVVERTENZA
■ Le batterie non approvate da STIHL per il soffiatore possono provocare incendi ed esplosioni. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali.
- Usare il soffiatore con una batteria STIHL AP insieme alla “Borsa per cintura AP con cavo di collegamento” o ad una batteria STIHL AR.
■ Se il soffiatore o la batteria sono utilizzati in modo non conforme, sussiste il rischio di ferimento o morte delle persone e di danni materiali.
- Usare quindi il soffiatore come descritto sulle presenti istruzioni per l'uso.
- Usare la batteria nelle modalità descritte sulle istruzioni per l'uso "Borsa per cintura AP con cavo di collegamento" o nelle istruzioni per l'uso della batteria STIHL AR.
4.3 Requisiti dell'utente
AVVERTENZA
■ Gli utenti che non abbiano ricevuto istruzioni potrebbero non riconoscere o non valutare correttamente i rischi del soffiatore a batteria. L'utente o altre persone rischiano gravi lesioni o la morte.
- Leggere, comprendere e conservare le istruzioni per l'uso.
Se il soffiatore viene ceduto ad un'altra persona: Consegnare a corredo anche le istruzioni per l'uso.
- Accertarsi che l'utente abbia i seguenti requisiti:
- L'utente è riposato.
- L'utente dovrà avere le capacità fisiche, sensoriali e intellettuali tali da poter controllare il soffiatore e quindi da poter lavorare. Se l'utente ha limitazioni
fisiche, sensoriali e intellettuali, potrà lavorare soltanto sotto la sorveglianza o dietro la guida di una persona responsabile.
- L'utente è maggiorenne.
- L'utente ha ricevuto istruzioni da un rivenditore STIHL o da una persona esperta prima di iniziare a lavorare con il soffiatore.
- L'utente non è sotto l'effetto di alcol, farmaci o droghe.
- In caso di dubbi: Rivolgersi ad un rivenditore STIHL.
4.4 Abbigliamento ed equipaggiamento
AVVERTENZA
■ Durante il lavoro, i capelli lunghi possono rimanere intrappolati nel soffiatore. L'utente potrebbe ferirsi gravemente.
- Legare i capelli lunghi per evitare con sicurezza che non rimangano impigliati nel soffiatore.
■ Durante il lavoro potrebbero essere scagliati oggetti ad alta velocità. L'utente può ferirsi.
- Indossare occhiali protettivi aderenti. Gli occhiali di protezione adatti sono reperibili in commercio con il marchio di conformità con la norma EN 166 o con le disposizioni nazionali.
- Indossare pantaloni lunghi.
■ Durante il lavoro potrebbe essere sollevata polvere a mulinello. La polvere inalata può danneggiare la salute e provocare reazioni allergiche.
- Indossare una mascherina antipolvere.
■ Se inadeguato, l'abbigliamento può impigliarsi nel legno, nella sterpaglia e nel soffiatore. Gli utenti senza abbigliamento adeguato possono ferirsi gravemente.
- Indossare capi d'abbigliamento aderenti.
▶ Togliere foulard e gioielli.
■ Durante il lavoro potrebbe essere sollevata polvere a mulinello. La polvere sollevata può caricare elettrostaticamente il soffiatore. Se il soffiatore viene toccato, può scaricarsi elettricamente e provocare una leggera scossa elettrica. L'utente può ferirsi.
- Indossare guanti di lavoro in materiale resistente.
■ Se l'utente indossa scarpe inadeguate, rischia di scivolare. L'utente può ferirsi.
- Indossare scarpe stabili, chiuse, con suola antiscivolo.
4.5 Soffiatore
AVVERTENZA
■ Le persone estranee, i bambini e gli animali potrebbero non riconoscere e non valutare i pericoli del soffiatore e degli oggetti scagliati ad alta velocità. Sussiste il rischio di ferire le persone estranee, i bambini e gli animali oppure di provocare danni materiali.
- Tenere le persone estranee, i bambini e gli animali ad una distanza di 5 m attorno all'area di lavoro.
- Mantenere una distanza di 5 m dagli oggetti.
- Non lasciare il soffiatore incustodito.
- Sincerarsi che i bambini non possano giocare con il soffiatore.
4 Avvertenze di sicurezza
italiano
■ I componenti elettrici del soffiatore possono generare scintille. Le scintille possono provocare incendi ed esplosioni in ambienti facilmente infiammabili o esplosivi. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali.
- Non lavorare in ambienti facilmente infiammabili o in ambienti esplosivi.
4.6 Soffiatore
Il soffiatore si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:
– Il soffiatore non è danneggiato.
– Il soffiatore è pulito.
- Gli elementi di comando funzionano e non sono alterati.
- Sono montati soltanto accessori originali STIHL appositi per questo soffiatore.
- Gli accessori sono montati correttamente.
AVVERTENZA
In mancanza delle condizioni di sicurezza, i componenti possono non più funzionare correttamente e i dispositivi di sicurezza risultare compromessi. Sussiste il rischio di gravi lesioni o morte.
▶ Lavorare con il soffiatore solo se non è danneggiato.
Se il soffiatore è sporco: Pulire il soffiatore.
- Non modificare il soffiatore. Eccezione: montaggio di un ugello apposito per questo soffiatore.
- Se gli elementi di comando non funzionano: Non lavorare con il soffiatore.
- Montare soltanto accessori originali STIHL appositi per questo soffiatore.
- Applicare gli accessori come descritto sulle presenti istruzioni per l'uso o sulle istruzioni per l'uso degli accessori.
- Non inserire oggetti nelle feritoie del soffiatore.
- In caso di dubbi: Rivolgersi ad un rivenditore STIHL.
4.7 Impiego
AVVERTENZA
■ L'utente potrebbe non lavorare più con la dovuta concentrazione in determinate situazioni. L'utente può inciampare, cadere e ferirsi gravemente.
▶ Lavorare con calma e concentrati.
Se le condizioni di luminosità e di visibilità sono scarse: Non lavorare con il soffiatore.
▶ Comandare solo il soffiatore.
▶ Non lavorare oltre l'altezza delle spalle.
▶ Prestare attenzione agli ostacoli.
▶ Lavorare in piedi sul pavimento e mantenere l'equilibrio. Se è necessario lavorare in quota: utilizzare una piattaforma di sollevamento o un'impalcatura sicura.
Se compaiono sintomi di affaticamento: fare una pausa di lavoro.
- Soffiare in direzione del vento.
- Durante il lavoro potrebbero essere scagliati oggetti ad alta velocità. Sussiste il rischio di ferire persone e animali oppure di provocare danni materiali.
- Non soffiare in direzione di persone, animali e oggetti.
■ Se il soffiatore durante l'uso si modifica oppure si comporta in modo anomalo, è possibile che non sia in condizioni di sicurezza. Sussiste il rischio di ferire gravemente persone oppure di provocare danni materiali.
- Terminare il lavoro, togliere la batteria e rivolgersi ad un rivenditore STIHL.
■ Durante il lavoro si possono produrre vibrazioni attraverso il soffiatore.
- Indossare i guanti.
▶ Fare delle pause di lavoro. - In caso di segni di disturbi alla circolazione sanguigna: rivolgersi ad un medico.
4.8 Trasporto
AVVERTENZA
- Durante il trasporto il soffiatore può ribaltarsi o muoversi. Sussiste il rischio di ferire persone oppure di provocare danni materiali.
- Spingere la leva di arresto in posizione Ⓗ
- Estrarre la spina del cavo di collegamento dalla boccola.
- Fissare il soffiatore con le cinghie o una rete in modo tale da evitare che si ribalti o che si muova.
4.9 Conservazione
AVVERTENZA
■ I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dal soffiatore. Sussiste il pericolo per i bambini di ferirsi gravemente.
- Spingere la leva di arresto in posizione
▶ Estrarre la spina del cavo di collegamento dalla boccola.
- Conservare il soffiatore fuori dalla portata di bambini.
■ I contatti elettrici sul soffiatore e i componenti metallici possono corrodersi in caso di umidità. Il soffiatore può essere danneggiato.
- Spingere la leva di arresto in posizione Ⓗ
- Estrarre la spina del cavo di collegamento dalla boccola.
- Conservare il soffiatore in luogo pulito e asciutto.
4.10 Pulizia, manutenzione e riparazione
AVVERTENZA
■ Se durante la pulizia, la manutenzione o la riparazione è inserita la spina del cavo di collegamento, il soffiatore potrebbe accendersi accidentalmente. Sussiste il rischio di ferire gravemente persone oppure di provocare danni materiali.
- Spingere la leva di arresto in posizione
- Estrarre la spina del cavo di collegamento dalla boccola.
■ Detergenti aggressivi, la pulizia con getto d'acqua od oggetti appuntiti possono danneggiare il soffiatore. Se il soffiatore non si riescono a pulire bene come descritto nelle presenti istruzioni per l'uso, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Pericolo di gravi lesioni a persone.
- Pulire quindi il soffiatore come descritto sulle presenti istruzioni per l'uso.
■ Se il soffiatore viene sottoposto a manutenzione o a riparazione non corrette da parte dell'utente, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Sussiste il rischio di gravi lesioni o morte.
- Non sottoporre il soffiatore a manutenzione o riparazione autonome.
Se il soffiatore va sottoposto a manutenzione o riparato: Rivolgersi ad un rivenditore STIHL.
5 Preparare il soffiatore per l'esercizio 6 Assemblaggio del soffiatore
5.1 Preparare il soffiatore per l'esercizio
Prima di iniziare il lavoro, occorre eseguire le seguenti operazioni:
- accertarsi che i seguenti componenti siano in condizioni di sicurezza:
- Soffiatore, 14.6.
- Batteria, come descritto sulle istruzioni per l'uso della batteria STIHL AR o come descritto sulle istruzioni per l'uso "Borsa per cintura AP con cavo di collegamento".
- Controllare la batteria come descritto sulle istruzioni per l'uso della batteria STIHL AR o sulle istruzioni per l'uso "Borsa per cintura AP con cavo di collegamento".
- Caricare la batteria completamente, come descritto sulle istruzioni per l'uso dei caricabatteria STIHL AL 101, 300, 500.
▶ Pulire il soffiatore, 15.
▶ Montare l'ugello, 6.1. - Applicare e regolare la batteria STIHL AR, il sistema di trasporto o la “Borsa per cintura AP con cavo di collegamento”, 7.
- Controllare gli elementi di comando, 10.1.
Se durante la verifica degli elementi di comando lampeggiano 3 LED rossi sulla batteria: Estrarre la spina del cavo di collegamento dalla boccola e rivolgersi ad un rivenditore STIHL. Nel soffiatore vi è un malfunzionamento.
Se non è possibile eseguire queste operazioni: non usare il soffiatore e rivolgersi ad un rivenditore STIHL.

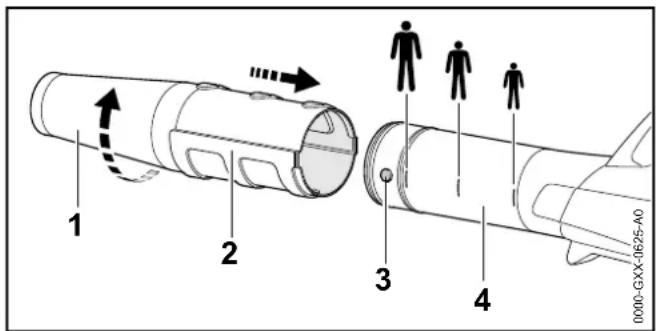

6.1 Montare, regolare e smontare l'ugello
L'ugello può essere montato sul tubo soffiatore, a seconda della statura dell'utente, in 3 posizioni. Le posizioni sono segnate sul tubo soffiatore.
- Spegnere il soffiatore e staccare la spina del cavo di collegamento.
- Spingere l'ugello (1) sul tubo soffiatore (4) fino alla posizione desiderata.
▶ Ruotare l'ugello (1) fino allo scatto.
7 Regolare il soffiatore per l'utente
7.1 Utilizzo con la batteria STIHL AR

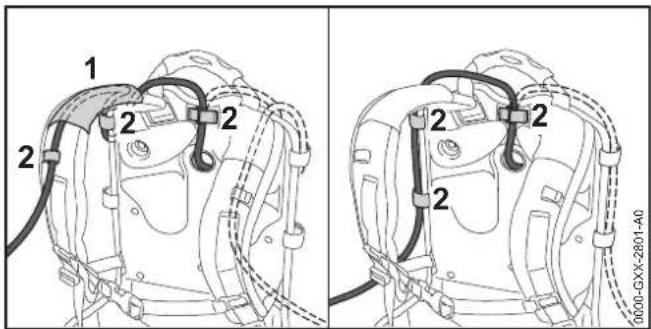

7.1.1 Posa e regolazione del cavo di collegamento
Il cavo di collegamento può essere posato e regolato a seconda della corporatura dell'utente e dell'applicazione.
▶ Chiudere la chiusura (1) della cinghia pettorale.
- Tendere le cinghie fintanto che il cinturone sia posizionato sui fianchi e l'imbottitura della schiena sulla schiena.
- Introdurre l'estremità della cinghia del cinturone attraverso gli occhielli (3).
- Montare l'imbottitura di appoggio come descritto nell'allegato dell'imbottitura d'appoggio stessa.
- Posare il cavo di collegamento in modo da mantenerlo più corto possibile, evitando che intralci il lavoro.
7.1.2 Applicare e regolare il sistema di trasporto
▶ Caricare la batteria sulla schiena.
7.2 Utilizzo con sistema di trasporto
7.2.1 Posa e regolazione del cavo di collegamento
Il cavo di collegamento può essere posato e regolato a seconda della corporatura dell'utente e dell'applicazione.

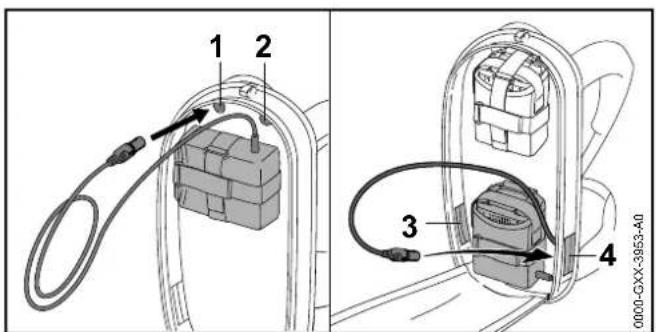

- l'apertura in alto a sinistra (1)
- l'apertura in alto a destra (2)
- l'apertura in basso a sinistra (3)
- l'apertura in basso a destra (4)
- Aprire i bottoni automatici (5).
- Fare passare il cavo di collegamento sopra lo spallaccio (6).
▶ Chiudere i bottoni automatici (5).
Se il cavo di collegamento viene fatto passare attraverso l'apertura in basso a sinistra (3) o l'apertura in basso a destra (4): Chiudere l'apertura usata (3 o 4) con il velcro (7).
- Posare il cavo di collegamento in modo da mantenerlo più corto possibile, evitando che intralci il lavoro.
7.2.2 Applicare e regolare il sistema di trasporto
▶ Caricare la batteria sulla schiena.
italiano
7 Regolare il soffiatore per l'utente
▶ Chiudere la chiusura (1) della cinghia pettorale.
- Tendere le cinghie fintanto che il cinturone sia posizionato sui fianchi e l'imbottitura della schiena sulla schiena.
- Introdurre l'estremità della cinghia del cinturone attraverso gli occhielli (3).
- Montare l'imbottitura di appoggio come descritto nell'allegato dell'imbottitura d'appoggio stessa.
7.3 Utilizzo con "borsa per cintura AP con cavo di collegamento"
7.3.1 Montare la "borsa per cintura AP con cavo di collegamento"
- Introdurre la cinghia (1) attraverso la cintura (3).
▶ Chiudere il velcro sulla cinghia (1).
Viene emesso un breve segnale acustico.
▶ Bloccare la batteria (4) con il velcro (6).
7.3.2 Regolare il cavo di collegamento
Il cavo di collegamento può essere regolato a seconda della corporatura dell'utente e dell'applicazione.
- Posare il cavo di collegamento in modo da mantenerlo più corto possibile, evitando che intralci il lavoro.
8 Inserire la spina del cavo di collegamento ed estrarla
8.1 Inserire la spina del cavo di collegamento
- Innestare la spina (2) del cavo di collegamento nella boccola (1)
La spina (2) del cavo di collegamento si inserisce.
8.2 Estrarre la spina del cavo di collegamento
- Togliere la spina (2) del cavo di collegamento dalla boccola (1).
9 Accendere e spegnere il soffiatore
9.1 Accendere il soffiatore
- Tenere il soffiatore con una mano sull'impugnatura di comando di modo che il pollice stringa l'impugnatura di comando.
- Premere e tenere premuta la leva di comando (2) con l'indice.
Il soffiatore accelera e l'aria fluisce dall'ugello.
Quanto più a fondo è premuta la leva di comando (2), tanta più aria uscirà dall'ugello.
9.2 Spegnimento del soffiatore
▶ Rilasciare la leva.
L'aria non fuoriesce più dall'ugello.
Se continua a fuoriuscire aria dall'ugello: Togliere la batteria e rivolgersi ad un rivenditore STIHL. Il soffiatore è difettoso.
▶ Spingere la leva di arresto in posizione 🔒
10 Controllo del soffiatore
10.1 Controllare gli elementi di comando
Leva di comando
▶ Estrarre la spina del cavo di collegamento dalla boccola.
- Spingere la leva di arresto in posizione
▶ Tentare di premere la leva di comando.
Se non si riesce a premere la leva di comando: non usare il soffiatore e rivolgersi ad un rivenditore STIHL. La leva di arresto è difettosa.
- Spingere la leva di arresto in posizione 📋
- Premere e rilasciare la leva di comando.
Se la leva di comando è difficile da muovere o non ritorna nella posizione di partenza: non usare il soffiatore e rivolgersi ad un rivenditore STIHL.
La leva di comando è difettosa.
Accendere il soffiatore
- Inserire la spina del cavo di collegamento.
▶ Spingere la leva di arresto in posizione 📞 - Premere a fondo e tenere premuta la leva di comando. L'aria fuoriesce dall'ugello.
Se non lampeggiano 3 LED rossi sulla batteria: Estrarre la spina del cavo di collegamento dalla boccola e rivolgersi ad un rivenditore STIHL. Nel soffiatore vi è un malfunzionamento. - Rilasciare la leva.
L'aria non fuoriesce più dall'ugello.
Se continua a fuoriuscire aria dall'ugello: Estrarre la spina del cavo di collegamento dalla boccola e rivolgersi ad un rivenditore STIHL. Il soffiatore è difettoso.
11 Lavorare con il soffiatore
11.1 Tenuta e guida del soffiatore
- Tenere il soffiatore e guidarlo con una mano sull'impugnatura di comando di modo che il pollice stringa l'impugnatura di comando.
11.2 Impostare il grado di potenza
A seconda dell'applicazione è possibile impostare 3 gradi di potenza. I LED indicano il livello di potenza impostato. L'aria che fuoriesce dall'ugello è tanto maggiore quanto più è alto il livello di potenza.
Il grado di potenza impostato incide sulla durata della batteria. Più è basso il grado di potenza, tanto più lunga sarà la durata della batteria.
- LED indicano il livello di potenza impostato.
- Premere la leva di arresto (1) in avanti, tenerlo brevemente in posizione e lasciarlo scattare indietro. È impostato il successivo grado di potenza. Al terzo grado di potenza succede nuovamente il primo.
- Premere la leva di arresto (1) in avanti e lasciarla scattare indietro tante volte fino a raggiungere il grado di potenza desiderato.

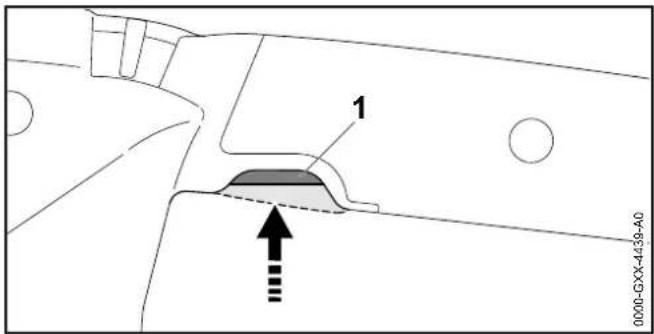

11.3 Attivazione della funzione Boost
La funzione Boost può essere attivata indipendentemente dal grado di potenza impostato. Se è attivata la funzione Boost, il soffiatore funziona alla massima potenza.
La funzione Boost incide sulla durata della batteria. Quanto più a lungo è attivata la funzione Boost tanto più breve è la durata della batteria.
Rilasciando la leva di comando (1), la funzione Boost viene disattivata. Viene nuovamente visualizzato l'ultimo livello di potenza utilizzato.

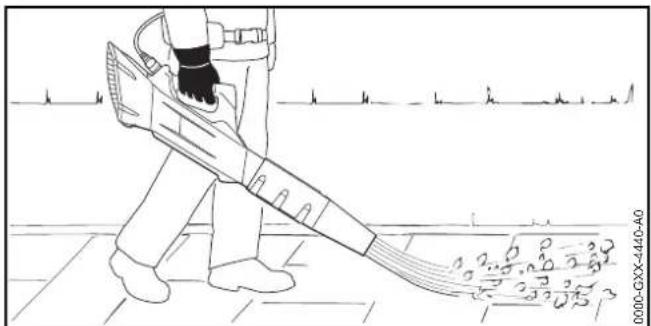

11.4 Soffiatura
- Indirizzare l'ugello sul pavimento.
- Procedere in avanti lentamente e in modo controllato.
12 Dopo il lavoro
12.1 Dopo il lavoro
- Spegnere il soffiatore, spingere la leva di arresto nella posizione e ed estrarre la spina del cavo di collegamento dalla boccola.
Se il soffiatore è bagnato: Lasciare asciugare il soffiatore.
▶ Pulire il soffiatore.
13 Trasporto
13.1 Trasporto del soffiatore
- Spegnere il soffiatore, spingere la leva di arresto nella posizione fed estrarre la spina del cavo di collegamento dalla boccola.
- trasportare il soffiatore con una mano sull'impugnatura di comando.
Se il soffiatore viene trasportato in un veicolo: Fissare il soffiatore in modo tale che il soffiatore si ribalti o che si muova.
14 Conservazione
14.1 Conservazione del soffiatore
▶ Spegnere il soffiatore, spingere la leva di arresto nella posizione fed estrarre la spina del cavo di collegamento dalla boccola.
- Conservare il soffiatore in modo tale da soddisfare le seguenti condizioni:
- Il soffiatore è fuori dalla portata dei bambini.
- Il soffiatore è pulito e asciutto.
15 Pulizia
15.1 Pulizia del soffiatore
▶ Spegnere il soffiatore, spingere la leva di arresto nella posizione ed estrarre la spina del cavo di collegamento dalla boccola.
- pulire il soffiatore con un panno umido.
- Pulire la rete di protezione con un pennello o una spazzola morbida.
16 Manutenzione e riparazione
16.1 Intervalli di manutenzione
Gli intervalli di manutenzione dipendono dalle condizioni ambientali e di lavoro. STIHL consiglia i seguenti intervalli di manutenzione:
Ogni anno
▶ Fare controllare il soffiatore da un rivenditore STIHL.
16.2 Manutenzione e riparazione del soffiatore
L'utente non può effettuare autonomamente la manutenzione né la riparazione del soffiatore.
Se il soffiatore deve essere sottoposto a manutenzione, oppure è danneggiato o difettoso: rivolgersi ad un rivenditore STIHL.
17 Eliminazione dei guasti
17.1 Eliminare i guasti del soffiatore e della batteria
| Anomalia LED sulla batteria Causa Rimedio | |||
| Il soffiatore non parte quando si accende. | 1 LED con luce verde lampeggiante. | Lo stato di carica della batteria è troppo basso. | ► Caricare la batteria come descritto sulle istruzioni per l'uso dei caricabatteria STIHL AL 101, 300, 500. |
| 1 LED si accende con luce rossa fissa. | La batteria è troppo calda o troppo fredda. | ► Estrarre la spina del cavo di collegamento dalla boccola.► Lasciare raffreddare o scaldare la batteria. | |
| 3 LED con luce rossa lampeggiante. | Nel soffiatore vi è un malfunzionamento. | ► Estrarre la spina del cavo di collegamento dalla boccola e reinserirla► Accendere il soffiatore.► Se continuano a lampeggiare 3 LED rossi: non usare il soffiatore e rivolgersi ad un rivenditore STIHL. | |
| 3 LED con luce rossa fissa. | Il soffiatore è troppo caldo. | ► Estrarre la spina del cavo di collegamento dalla boccola.► lasciare raffreddare il soffiatore. | |
| 4 LED con luce rossa lampeggiante. | Nella batteria vi è un malfunzionamento. | ► Estrarre la spina del cavo di collegamento dalla boccola e reinserirla.► Accendere il soffiatore.► Se continuano a lampeggiare 4 LED rossi: Non usare la batteria e rivolgersi ad un rivenditore STIHL. | |
| Il collegamento elettrico tra soffiatore e batteria è interrotto. | ► Estrarre la spina del cavo di collegamento dalla boccola e reinserirla.► Se il soffiatore non parte quando si accende: pulire le superfici di contatto del cavo di collegamento come descritto sulle istruzioni per l'uso della batteria STIHL AR o sulle istruzioni per l'uso "Borsa per cintura AP con cavo di collegamento". | ||
| Il soffiatore o la batteria sono umidi. | ► Lasciare asciugare il soffiatore o la batteria. | ||
| Il soffiatore si spegne durante il funzionamento. | 3 LED con luce rossa fissa. | Il soffiatore è troppo caldo. | ► Estrarre la spina del cavo di collegamento dalla boccola.► lasciare raffreddare il soffiatore. |
17 Eliminazione dei guasti
italiano
| Anomalia LED sulla batteria Causa Rimedio | |||
| Guasto elettrico. ▶ Estrarre | la spina del cavo di collegamento dalla boccola e reinserirla. ▶ Se il soffiatore continua a spegnersi durante il funzionamento: pulire le superfici di contatto del cavo di collegamento come descritto sulle istruzioni per l’uso della batteria STIHL AR o sulle istruzioni per l’uso “Borsa per cintura AP con cavo di collegamento”. ▶ Accendere il soffiatore. | ||
| Il tempo di esercizio del soffiatore è troppo breve. | La batteria non è completamente carica. | Caricare la batteria completamente, come descritto sulle istruzioni per l’uso dei caricabatteria STIHL AL 101, 300, 500. | |
| La durata della batteria è superata. | Sostituire la batteria. | ||
18 Dati tecnici
18.1 Soffiatore STIHL BGA 100
- Batterie ammesse:
- STIHL AR
- STIHL AP insieme con "Borsa per cintura AP con cavo di collegamento"
- Velocità dell'aria con ugello montato: 63 m/s
- Peso: 2,5 kg
La durata della batteria è indicata all'indirizzo www.stihl.com/battery-life.
18.2 Valori acustici e vibratori
Il valore K per il livello di pressione acustica è di 2 dB(A). Il valore K per il livello di potenza acustica è di 2 dB(A). Il valore K per i valori vibratori è di 2 m/s².
STIHL raccomanda di indossare una protezione dell'udito.
- Livello di pressione acustica L_pA misurato secondo EN 50636-2-100: 80 dB(A).
- Livello di potenza acustica L_wA misurato secondo EN 50636-2-100: 90 dB(A).
- Valore vibratorio a_hv misurato secondo EN 50636-2-100, impugnatura di comando: < 2,5 ~m / s^2 .
I valori vibratori indicati sono stati misurati seguendo un procedimento di prova normalizzato, e possono essere impiegati per il confronto di apparecchiature elettriche. I valori vibratori reali possono discostarsi da quelli indicati, secondo il tipo d'impiego. I valori vibratori indicati possono essere usati per una prima valutazione del carico vibratorio. La sollecitazione vibratoria effettiva deve essere valutata. Contestualmente si possono considerare anche i tempi nei quali l'apparecchiatura è spenta e quelli in cui, pur essendo inserita, non funziona sotto carico.
Per informazioni sull'osservanza della direttiva 2002/44/CE Vibrazione per il datore di lavoro, consultare www.stihl.com/vib.
18.3 REACH
REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.
Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach.
19 Ricambi e accessori
19.1 Ricambi e accessori
STIHL® Questi simboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL.
STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL.
I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL.
20 Smaltimento
20.1 Smaltire il soffiatore
Le informazioni sullo smaltimento sono disponibili presso i rivenditori STIHL.
- Smaltire soffiatore, accessori e imballaggio a norma e in modo ecologico.
21 Dichiarazione di conformità UE
21.1 Soffiatore STIHL BGA 100
21 Dichiarazione di conformità UE
italiano
Badstraße 115
D-71336 Waiblingen
Germania
dichiara sotto la propria responsabilità che
- Tipo di costruzione: Soffiatore a batteria
- Marchio di fabbrica: STIHL
- Modello: BGA 100
– Identificazione di serie: 4866
corrisponde alle disposizioni pertinenti di cui alle direttive 2011/65/UE, 2006/42/CE, 2014/30/UE e 2000/14/CE ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione: EN 55014-1, EN 55014-2, EN 60335-1 e EN 50636-2-100.
Il calcolo del livello di potenza acustica misurato e garantito è stato effettuato secondo la procedura prevista dalla Direttiva 2000/14/CE, Allegato V.
– Livello di potenza acustica misurato: 88 dB(A)
– Livello di potenza acustica garantito: 90 dB(A)
La documentazione tecnica è conservata presso ANDREAS STIHL AG & Co. KG Produktzulassung.
L'anno di costruzione, il paese di produzione e il numero di matricola sono indicati sul soffiatore.
Thomas Elsner, Responsabile Gestione Prodotti e Assistenza
Indholdsfortegnelse
1 Forord 147
