| Marca | STIHL |
| Modello | SHA 56 |
| Tipo di prodotto | Soffiatore / Aspiratore-trituratore a batteria |
| Batteria | STIHL AK, 36 V, ioni di litio (capacità secondo targhetta) |
| Velocità massima dell'aria | 56 m/s |
| Portata d'aria volumetrica | 510 m³/h |
| Peso (aspiratore-trituratore senza batteria) | 4,2 kg |
| Peso (soffiatore senza batteria) | 3,2 kg |
| Livello di potenza acustica garantito | 96 dB(A) |
| Livello di pressione sonora (aspiratore) | 83 dB(A) |
| Livello di pressione sonora (soffiatore) | 81 dB(A) |
| Tasso di vibrazioni (impugnatura di comando) | 0,8 m/s² |
| Tasso di vibrazioni (impugnatura a staffa) | 1,1 m/s² |
| Funzioni | Aspirazione, soffiaggio, triturazione |
| Trasformazione aspirazione/soffiaggio | Rotazione dell'impugnatura di comando e cambio accessori |
| Sacco di raccolta | Con chiusura lampo, volume adatto |
| Sicurezza | Pulsante di sblocco, leva Ergo, grilletto di comando, griglia di protezione, imbracatura semplice |
| Manutenzione | Pulizia con panno umido, spazzola per griglia e contatti elettrici; manutenzione presso rivenditore autorizzato |
| Temperatura di utilizzo (batteria) | -10 °C a +50 °C |
| Conformità | CE, UKCA, direttive 2006/42/CE, 2014/30/UE, 2000/14/CE |
Domande frequenti - SHA56 STIHL
Domande degli utenti su SHA56 STIHL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Soffiatore in formato PDF gratuitamente! Trova il tuo manuale SHA56 - STIHL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SHA56 del marchio STIHL.
MANUALE UTENTE SHA56 STIHL
▶ Retirer la batterie.
▶ Retirer la batterie.
▶ Retirer la batterie.
▶ Retirer la batterie.
2 Informazioni sulle presenti Istruzioni d'uso .....77
2.1 Documenti di riferimento 77
2.2 Contrassegno delle avvertenze nel testo .....78
2.3 Simboli nel testo 78
3 Sommario 78
3.1 Aspiratore-trituratore e batteria .....78
3.2 Simboli 79
4 Avvertenze di sicurezza 80
4.1 Simboli di avvertimento 80
4.2 Uso conforme 80
4.3 Requisiti per l'utente 81
4.4 Abbigliamento ed equipaggiamento....81
4.5 Zona di lavoro e area circostante .....82
4.6 Condizioni di sicurezza 83
4.7 Lavoro 84
4.8 Trasporto 85
4.9 Conservazione 86
4.10 Pulizia, manutenzione e riparazione....86
5 Preparare per l'uso l'aspiratore-trituratore 87
5.1 Preparare per l'uso l'aspiratore-trituratore .....87
6 Carica della batteria e LED 87
6.1 Caricare la batteria 87
6.2 Visualizzazione dello stato di carica 87
6.3 LED sulla batteria 87
7 Assemblare l'aspiratore-trituratore 88
7.1 Montare l'ugello 88

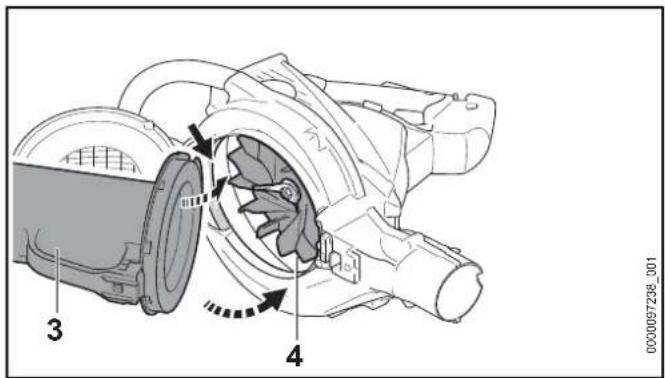

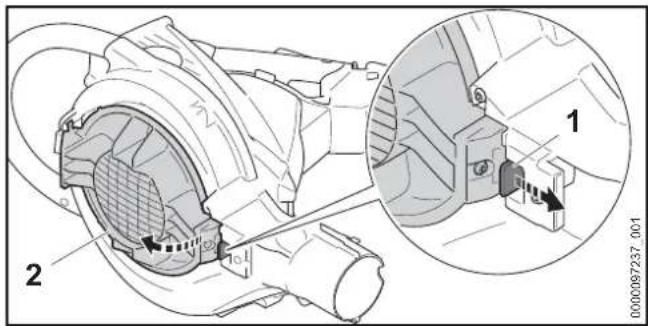

7.2 Montare e smontare il tubo di aspirazione .....88

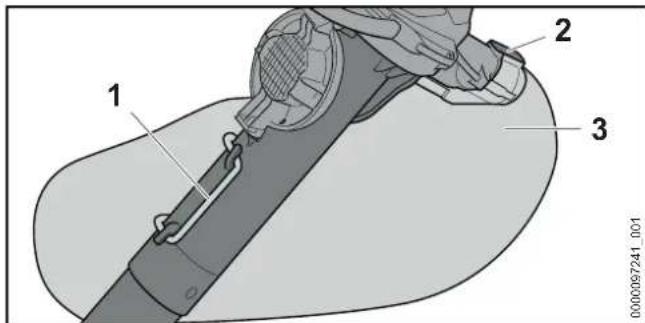

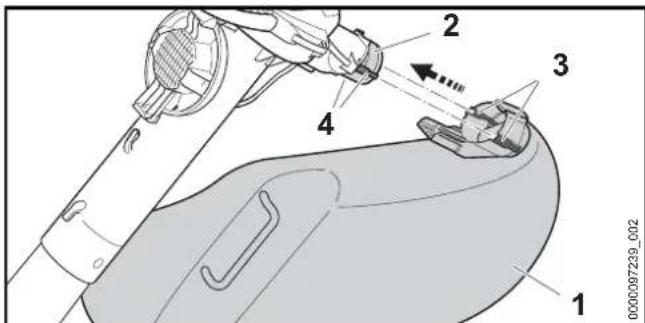

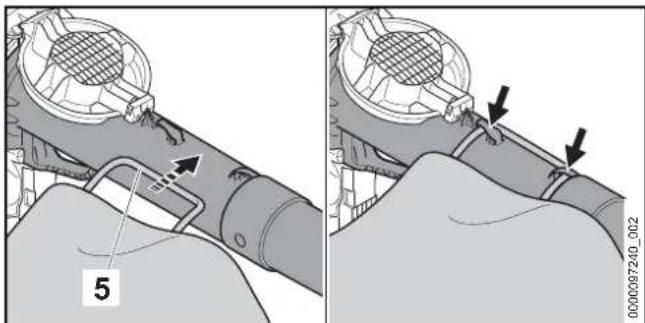

7.3 Montare e smontare il sacchetto di raccolta....89
8 Inserire e togliere la batteria 89

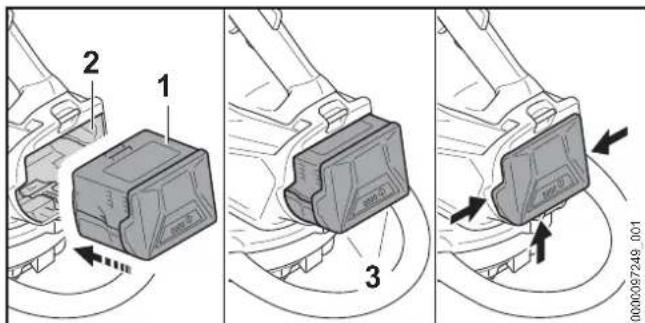

8.1 Inserire la batteria 89
8.2 Estrarre la batteria .....90
9 Accendere e spegnere l'aspiratore-trituratore ..... 90
9.1 Accendere l'aspiratore-trituratore 90
9.2 Spegnere l'aspiratore-trituratore 90
10 Controllare l'aspiratore-trituratore e la batteria ..... 90

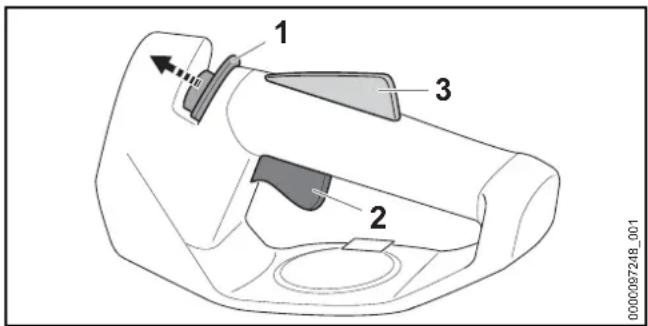

10.1 Controllare gli elementi di comando ..... 90

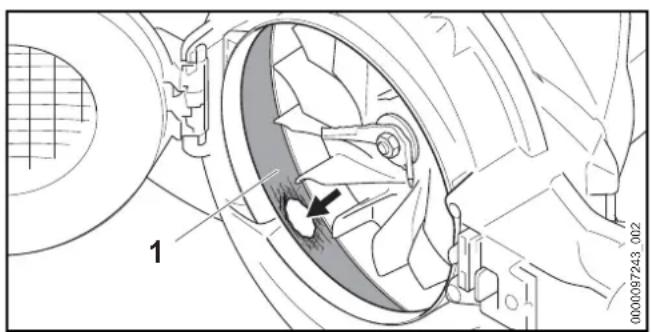

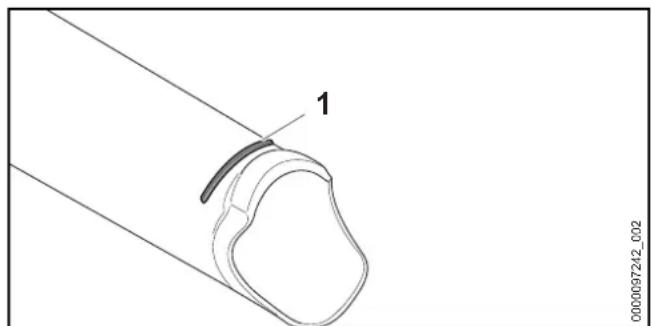

10.2 Controllare l'aspiratore-trituratore 91
10.3 Controllare la batteria 91
11 Lavorare con l'aspiratore-trituratore 92

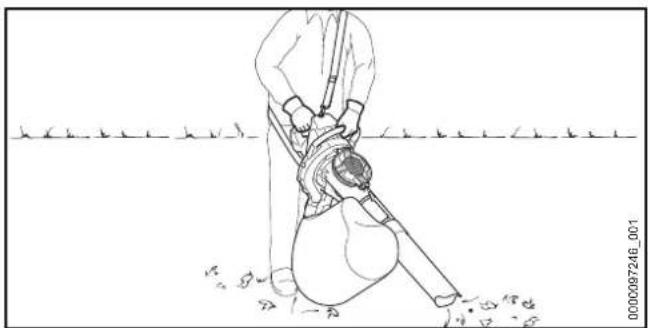

11.1 Tenere e guidare l'aspiratore-trituratore ..... 92
11.2 Aspirare e triturare 92
11.3 Svuotare il sacchetto di raccolta 92
12 Trasformare l'aspiratore-trituratore in un soffiatore....92
12.1 Smontare il tubo di aspirazione e il sacchetto di raccolta 92

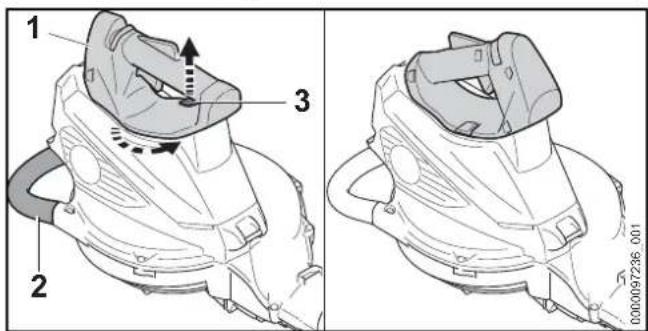

12.2 Ruotare l'impugnatura di comando 92

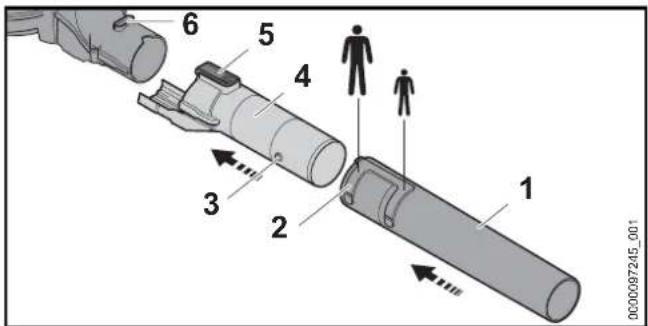

12.3 Montare e smontare il tubo soffiatore....93
12.4 Tenere e guidare il soffiatore....93

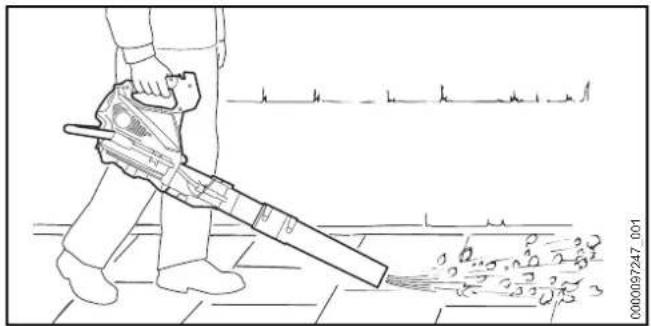

12.5 Soffiatura 93
13 Trasformare il soffiatore in un aspiratore-trituratore 93
13.1 Trasformare il soffiatore in un aspiratore-trituratore 93
14 Dopo il lavoro 93
14.1 Dopo il lavoro....93
15 Trasporto 94
15.1 Trasportare l'aspiratore-trituratore....94
15.2 Trasportare la batteria 94
16 Conservazione 94
16.1 Conservare l'aspiratore-trituratore....94
16.2 Conservare la batteria 94
17 Pulizia 94
17.1 Pulire l'aspiratore-trituratore 94

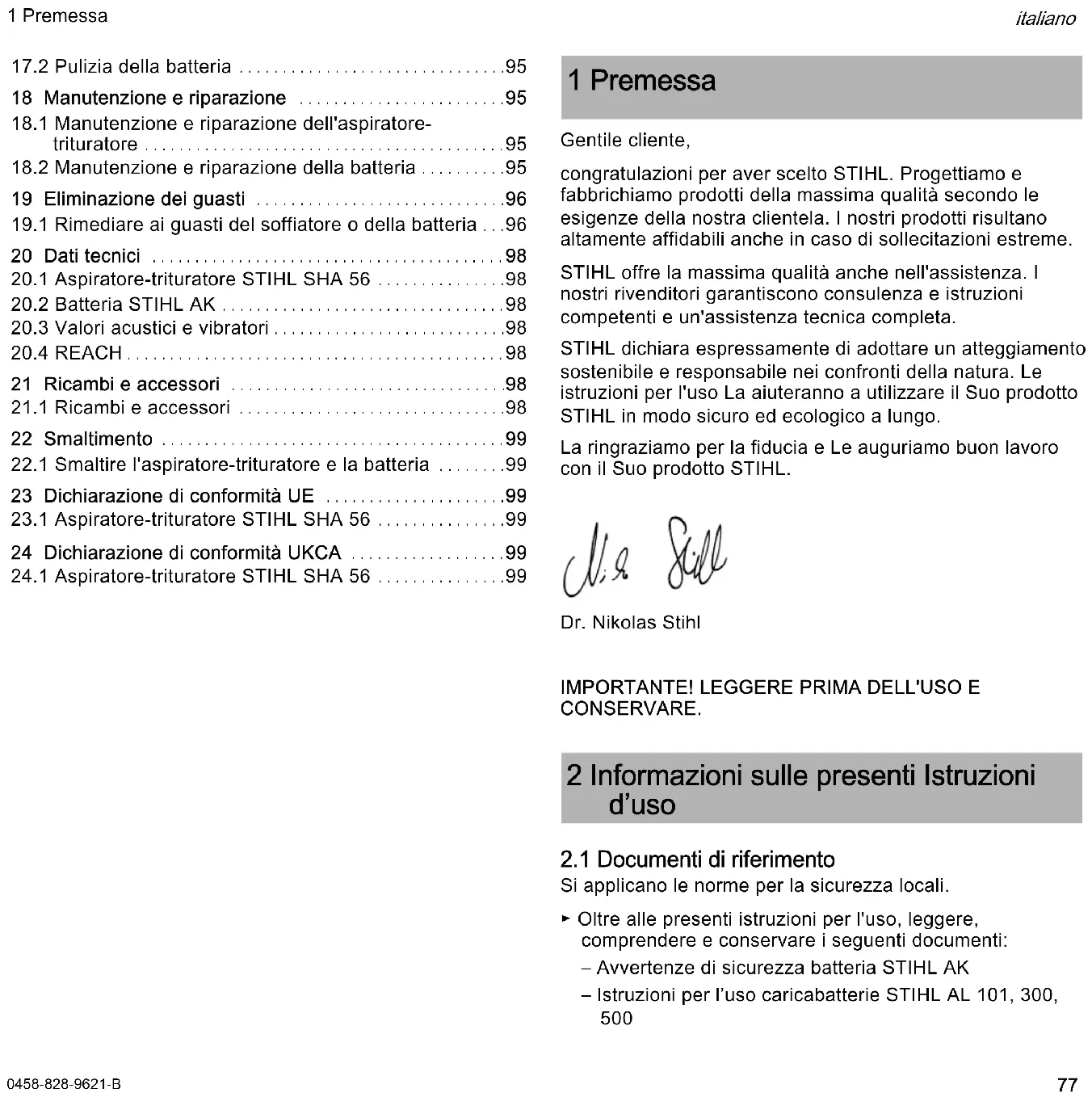

1 Premessa
italiano
17.2 Pulizia della batteria ..... 95
18 Manutenzione e riparazione 95
18.1 Manutenzione e riparazione dell'aspiratore-trituratore 95
18.2 Manutenzione e riparazione della batteria .....95
19 Eliminazione dei guasti 96
19.1 Rimediare ai guasti del soffiatore o della batteria ...96
20 Dati tecnici 98
20.1 Aspiratore-trituratore STIHL SHA 56 .....98
20.2 Batteria STIHL AK 98
20.3 Valori acustici e vibratori....98
20.4 REACH 98
21 Ricambi e accessori 98
21.1 Ricambi e accessori .....98
22 Smaltimento 99
22.1 Smaltire l'aspiratore-trituratore e la batteria .....99
23 Dichiarazione di conformità UE 99
23.1 Aspiratore-trituratore STIHL SHA 56 .....99
24 Dichiarazione di conformità UKCA 99
24.1 Aspiratore-trituratore STIHL SHA 56 .....99
1 Premessa
Gentile cliente,
congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clientela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme.
STIHL offre la massima qualità anche nell'assistenza. I nostri rivenditori garantiscono consulenza e istruzioni competenti e un'assistenza tecnica completa.
STIHL dichiara espressamente di adottare un atteggiamento sostenibile e responsabile nei confronti della natura. Le istruzioni per l'uso La aiuteranno a utilizzare il Suo prodotto STIHL in modo sicuro ed ecologico a lungo.
La ringraziamo per la fiducia e Le auguriamo buon lavoro con il Suo prodotto STIHL.
Dr. Nikolas Stihl
IMPORTANTE! LEGGERE PRIMA DELL'USO E CONSERVARE.
2 Informazioni sulle presenti Istruzioni d'uso
2.1 Documenti di riferimento
Si applicano le norme per la sicurezza locali.
- Oltre alle presenti istruzioni per l'uso, leggere, comprendere e conservare i seguenti documenti:
- Avvertenze di sicurezza batteria STIHL AK
- Istruzioni per l'uso caricabatterie STIHL AL 101, 300, 500
italiano
- Istruzioni per l'uso e imballaggio degli accessori utilizzati
- Informazioni sulla sicurezza per le batterie e i prodotti con batterie STIHL: www.stihl.com/safety-data-sheets
2.2 Contrassegno delle avvertenze nel testo
AVVERTENZA
L'avvertenza si riferisce a pericoli che possono provocare gravi lesioni o la morte.
- Le misure indicate possono consentire di evitare gravi lesioni o la morte.
AVVISO
L'avvertenza si riferisce a pericoli che possono provocare danni materiali.
- Le misure menzionate possono evitare danni materiali.
2.3 Simboli nel testo
Questo simbolo rimanda ad un capitolo nelle Istruzioni per l'uso.
3 Sommario
3 Som mario

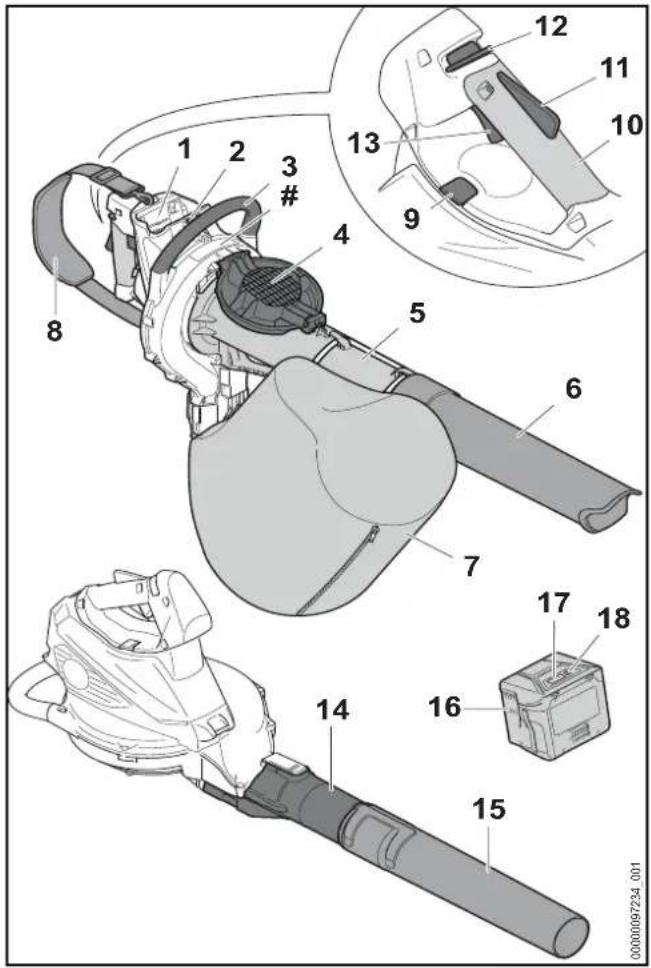

3.1 Aspiratore-trituratore e batteria
1 Vano batteria
Il vano batteria accoglie la batteria.
3 Sommario
italiano
2 Leva di bloccaggio
La leva di bloccaggio mantiene la batteria nel vano.
3 Impugnatura a staffa
L'impugnatura a staffa serve per tenere e guidare l'aspiratore-trituratore.
4 Griglia di protezione
La griglia di protezione protegge l'utente dalle parti in movimento nell'aspiratore-trituratore.
5 Tubo di aspirazione
Il tubo di aspirazione convoglia il materiale nell'aspiratore-trituratore.
6 U g e l l o
L'ugello convoglia il materiale verso il tubo di aspirazione.
7 Sacchetto di raccolta
Il sacchetto raccoglie il materiale aspirato.

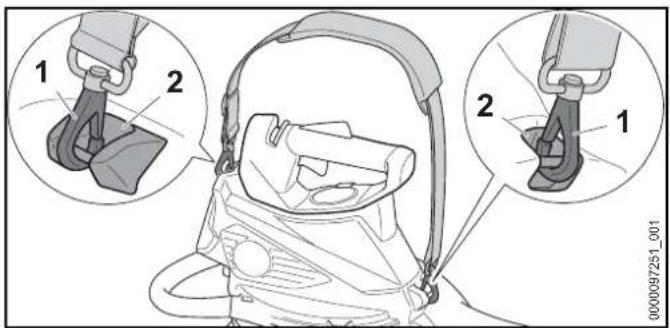

8 Tracolla semplice
La tracolla semplice serve per trasportare l'aspiratore-trituratore.
9 Leva di arresto
La leva di arresto mantiene in posizione l'impugnatura di comando.
10 Impugnatura di comando
L'impugnatura di comando serve per comandare, guidare e trasportare l'aspiratore-trituratore.
11 Leva Ergo
La leva Ergo mantiene in posizione il cursore di sblocco quando viene rilasciata la leva di comando.
12 Cursore di sblocco
Il cursore di sblocco sblocca la leva di comando.
13 Leva di comando
La leva di comando accende e spegne l'aspiratore-trituratore.
14 Tubo soffiatore
Il tubo soffiatore trasporta il flusso d'aria.
15 Ugello
L'ugello convoglia e concentra il flusso d'aria.
16 Batteria
La batteria alimenta il soffiatore.

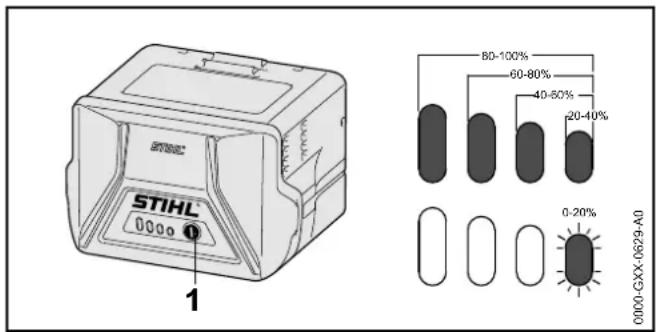

17 LED
I LED indicano lo stato di carica della batteria e le anomalie.
18 Pulsante
Il pulsante attiva i LED sulla batteria.
# Targhetta dati prestazioni con numero di macchina
3.2 Simboli
I simboli eventualmente applicati sull'aspiratore-trituratore e sulla batteria hanno i seguenti significati:
180^
Questo simbolo indica che l'impugnatura di comando può essere girata di 180°.
1 LED si illumina in rosso. La batteria è troppo calda o troppo fredda.
4 LED con luce rossa lampeggiante. Nella batteria è presente un guasto.
L'indicazione accanto al simbolo si riferisce al contenuto energetico della batteria secondo le specifiche del fabbricante delle celle. La capacità di energia disponibile nell'applicazione è inferiore.
Non smaltire il prodotto con i rifiuti domestici.
4 Avvertenze di sicurezza
4.1 Simboli di avvertimento
I simboli di avvertimento applicati sull'aspiratore-trituratore o sulla batteria hanno i seguenti significati:
Rispettare le avvertenze di sicurezza e le rispettive misure.
Leggere le istruzioni per l'uso, comprenderle e conservarle.
Indossare occhiali protettivi.
Attenersi alle avvertenze di sicurezza relative all'eventuale espulsione di oggetti e alle relative misure.
Legare i capelli lunghi per evitare che rimangano impigliati nell'aspiratore-trituratore.
Estrarre la batteria durante le interruzioni del lavoro, durante il trasporto, la conservazione, la manutenzione o la riparazione.
Proteggere l'aspiratore-trituratore dall'acqua e dall'umidità.
Osservare la distanza di sicurezza.
Non toccare le parti della ventola in movimento. Se il tubo di aspirazione non è montato, chiudere la griglia di protezione.
Utilizzare l'aspiratore-trituratore solo se il tubo di aspirazione e l'ugello sono montati.
Proteggere la batteria da calore e fiamme.
Proteggere la batteria dalla pioggia e non immergerla in liquidi.
Rispettare l'intervallo di temperatura consentito per la batteria.
4.2 Uso conforme
L'aspiratore-trituratore STIHL SHA 56 serve per aspirare materiali come foglie, erba tagliata e residui simili, nonché per soffiare foglie, erba, carta e materiali simili.
L'aspiratore-trituratore non deve essere usato sotto la pioggia.
La batteria STIHL AK alimenta l'aspiratore-trituratore.
AVVERTENZA
■ Le batterie non autorizzate da STIHL per l'aspiratore-trituratore possono provocare incendi o esplosioni. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Utilizzare l'aspiratore-trituratore con una batteria STIHL AK.
■ Un uso improprio dell'aspiratore-trituratore o della batteria potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Utilizzare l'aspiratore-trituratore e la batteria come descritto nelle presenti istruzioni per l'uso.
- Utilizzare la batteria come descritto nelle istruzioni per l'uso della batteria STIHL AK.
4.3 Requisiti per l'utente
AVVERTENZA
- Gli utenti che non abbiano ricevuto istruzioni potrebbero non riconoscere o non valutare correttamente i pericoli derivanti all'aspiratore-trituratore. L'utente o altre persone rischiano gravi lesioni o la morte.
▶ Leggere le istruzioni per l'uso, comprenderle e conservarle.
Se l'aspiratore-trituratore o la batteria vengono ceduti ad altre persone, consegnare a corredo anche le istruzioni per l'uso.
- Assicurarsi che l'utente soddisfi i seguenti requisiti:
- L'utente è riposato.
- L'utente deve avere le capacità fisiche, sensoriali e intellettuali tali da poter controllare l'aspiratore-trituratore e la batteria e quindi da poter lavorare. Se l'utente dispone di capacità fisiche, sensoriali o psichiche limitate, può
lavorare esclusivamente sotto la supervisione o la guida di una persona responsabile.
- L'utente è in grado di riconoscere e valutare i pericoli connessi all'uso dell'aspiratore-trituratore e della batteria.
- L'utente è maggiorenne oppure sta seguendo un corso di formazione sotto supervisione secondo le norme nazionali.
- L'utente ha ricevuto istruzioni da un rivenditore STIHL o da una persona esperta, prima di iniziare a lavorare con l'aspiratore-trituratore.
- L'utente non è sotto l'effetto di alcol, farmaci o droghe.
- In caso di dubbi, rivolgersi a un rivenditore STIHL.
4.4 Abbigliamento ed equipaggiamento
AVVERTENZA
■ Durante il lavoro, i capelli lunghi possono rimanere intrappolati nell'aspiratore-trituratore. Ciò potrebbe causare gravi lesioni all'utente.
- Legare i capelli lunghi in modo che rimangano al di sopra delle spalle.
■ Durante il lavoro potrebbero essere scagliati oggetti ad alta velocità. Ciò potrebbe causare lesioni personali all'utente.
- Indossare occhiali di protezione aderenti. Gli occhiali di protezione adatti sono reperibili in commercio con il marchio di conformità con la norma EN 166 o con le disposizioni nazionali.
- Indossare pantaloni lunghi.
■ Durante il lavoro potrebbe essere sollevata polvere a mulinello. La polvere inalata può danneggiare la salute e provocare reazioni allergiche.
Se si solleva polvere, indossare una maschera di protezione dalla polvere.
- Indumenti inadeguati possono rimanere impigliati nel legno e nella sterpaglia o intrappolati nell'aspiratore-trituratore. Se l'utente non indossa indumenti adatti potrebbe subire gravi lesioni personali.
- Indossare indumenti aderenti.
■ Durante la pulizia o la manutenzione l'utente può entrare in contatto con la ventola. Ciò potrebbe causare lesioni personali all'utente.
- Indossare guanti da lavoro in materiale resistente.
▶ Togliersi sciarpe o gioielli.
■ Se l'utente indossa calzature non adatte potrebbe scivolare. Ciò potrebbe causare lesioni personali all'utente.
- Indossare calzature chiuse e resistenti con suola antiscivolo.
4.5 Zona di lavoro e area circostante
4.5.1 Aspiratore-trituratore
AVVERTENZA
■ Le persone estranee, i bambini e gli animali potrebbero non riconoscere e non valutare i pericoli derivanti dall'aspiratore-trituratore e dagli oggetti scagliati ad alta velocità. Ciò potrebbe causare loro lesioni personali gravi o mortali e danni materiali.
- Tenere le persone estranee, i bambini e gli animali ad una distanza di 15 m attorno all'area di lavoro.
- Mantenere una distanza di 15 m dagli oggetti.
- Non lasciare l'aspiratore-trituratore incustodito.
- Sincerarsi che i bambini non possano giocare con l'aspiratore-trituratore.
■ L'aspiratore-trituratore non è protetto dall'acqua. Se si lavora sotto la pioggia o in ambienti umidi, sussiste il rischio di scossa elettrica. L'utente può rimanere ferito e l'aspiratore-trituratore può essere danneggiato.
- Non lavorare sotto la pioggia o in un ambiente umido.
■ I componenti elettrici dell'aspiratore-trituratore possono generare scintille. Le scintille possono provocare incendi o esplosioni in un ambiente altamente infiammabile o esplosivo. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Non lavorare in un ambiente altamente infiammabile o esplosivo.
4.5.2 Batteria
AVVERTENZA
■ Le persone estranee, i bambini e gli animali potrebbero non riconoscere e non valutare i pericoli della batteria. Sussiste il rischio di ferire le persone estranee, i bambini e gli animali.
- Tenere lontane le persone estranee, i bambini e gli animali.
▶ Non lasciare la batteria incustodita. - Sincerarsi che i bambini non possano giocare con la batteria.
- La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può incendiarsi o esplodere. Sussiste il rischio di ferire gravemente persone oppure di provocare danni materiali.
- Proteggere la batteria da calore e fiamme.
▶ Non gettare la batteria nel fuoco.
- Utilizzare e conservare la batteria ad una temperatura compresa tra - 10 °C e + 50
▶ Proteggere la batteria dalla pioggia e non immergerla in liquidi.
- Tenere la batteria lontana da oggetti metallici.
▶ Non esporre la batteria ad alta pressione.
▶ Non esporre la batteria alle microonde.
▶ Proteggere la batteria da sostanze chimiche e sali.
4.6 Condizioni di sicurezza
4.6.1 Aspiratore-trituratore
L'aspiratore-trituratore si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:
- L'aspiratore-trituratore non è danneggiato.
- L'aspiratore-trituratore è pulito e asciutto.
- Gli elementi di comando funzionano e non sono stati modificati.
- La cerniera del sacchetto di raccolta può essere completamente chiusa e aperta.
- I limiti di usura non sono superati.
- Sono montati accessori originali STIHL specifici per questo aspiratore-trituratore.
- Gli accessori sono montati correttamente.
AVVERTENZA
In mancanza delle condizioni di sicurezza, i componenti possono non più funzionare correttamente e i dispositivi di sicurezza risultare compromessi. Pericolo di lesioni personali gravi o mortali.
▶ Lavorare solo con un aspiratore-trituratore perfettamente integro.
Se l'aspiratore-trituratore è sporco o bagnato, pulire e lasciare asciugare l'aspiratore-trituratore.
▶ Non modificare l'aspiratore-trituratore. Eccezione: integrazione dell'ugello o del sacchetto di raccolta specifico per questo aspiratore-trituratore.
Se gli elementi di comando non funzionano, non lavorare con l'aspiratore-trituratore.
Se non si riesce a chiudere o aprire completamente la cerniera del sacchetto di raccolta, non lavorare con l'aspiratore-trituratore.
▶ Osservare e rispettare i limiti di usura.
- Montare solo accessori originali STIHL specifici per questo aspiratore-trituratore.
- Applicare gli accessori come descritto sulle presenti istruzioni per l'uso o sulle istruzioni per l'uso degli accessori.
- Non inserire oggetti nelle feritoie dell'aspiratore-trituratore.
- Sostituire le targhette di indicazione usurate o danneggiate.
- In caso di dubbi, rivolgersi a un rivenditore STIHL.
4.6.2 Batteria
La batteria è in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:
– La batteria non presenta danni.
– La batteria è pulita e asciutta.
- La batteria funziona e non è modificata.
AVVERTENZA
- In assenza di condizioni di sicurezza, il funzionamento sicuro della batteria non è garantito. Ciò potrebbe causare gravi lesioni personali.
▶ Lavorare con batterie perfettamente integre.
▶ Non caricare batterie danneggiate o difettose.
Se la batteria è sporca o bagnata, occorre pulirla e lasciarla asciugare.
▶ Non apportare modifiche alla batteria. - Non infilare oggetti nelle aperture della batteria.
- Non collegare e cortocircuitare i contatti elettrici della batteria con oggetti metallici.
▶ Non aprire la batteria. - Sostituire le targhette di avvertimento usurate o danneggiate.
- Da una batteria danneggiata può fuoriuscire del liquido. Se tale liquido viene a contatto con la pelle o gli occhi, può causare irritazioni.
- Evitare il contatto con il liquido.
- In caso di contatto con la pelle, lavare con abbondante acqua e sapone le zone interessate.
In caso di contatto con gli occhi, risciacquarli per almeno 15 minuti con abbondante acqua e rivolgersi a un medico. - Una batteria danneggiata o difettosa può emettere un odore insolito, fumo o fiamme. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
Se la batteria emette un odore insolito o fumo, non utilizzarla e tenerla lontano da sostanze infiammabili.
Se la batteria emette fiamme, spegnerle con un estintore o con dell'acqua.
4.7 Lavoro
AVVERTENZA
In determinate situazioni l'utente potrebbe lavorare senza la concentrazione necessaria. L'utente potrebbe inciampare, cadere e subire gravi lesioni personali.
▶ Lavorare con calma e concentrazione.
Se le condizioni di luminosità e di visibilità sono scarse, non lavorare con l'aspiratore-trituratore.
- Comandare da soli l'aspiratore-trituratore.
- Non lavorare oltre l'altezza delle spalle.
▶ Prestare attenzione agli ostacoli.
▶ Lavorare stando saldi sul terreno e mantenere l'equilibrio. Se è necessario lavorare in quota: utilizzare una piattaforma di sollevamento o un'impalcatura sicura.
Se compaiono segni di stanchezza, concedersi una pausa.
▶ Lavorare con la cerniera del sacchetto di raccolta chiusa.
Se si utilizza l'aspiratore-trituratore come soffiatore, soffiare nella direzione del vento.
■ Durante il lavoro potrebbero essere scagliati oggetti ad alta velocità. Sussiste il rischio di ferire persone e animali oppure di provocare danni materiali.
- Non soffiare in direzione di persone, animali e oggetti.
■ Se si notano cambiamenti o comportamenti anomali durante l'uso, è possibile che l'aspiratore-trituratore non sia in condizioni di sicurezza. Ciò potrebbe causare gravi lesioni personali e danni materiali.
- Terminare il lavoro, estrarre la batteria e rivolgersi a un rivenditore STIHL.
■ Durante il lavoro, l'aspiratore-trituratore potrebbe produrre vibrazioni.
- Concedersi delle pause dal lavoro.
Se insorgono sintomi di problemi circolatori, rivolgersi a un medico.
4 Avvertenze di sicurezza
italiano
- La polvere sollevata può causare la carica elettrostatica dell'aspiratore-trituratore. In determinate condizioni ambientali (ad es. ambiente secco), l'aspiratore-trituratore potrebbe scaricarsi improvvisamente e generare scintille. Le scintille possono provocare incendi o esplosioni in un ambiente altamente infiammabile o esplosivo. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Non lavorare in un ambiente altamente infiammabile o esplosivo.
■ Le parti in movimento nella ventola possono ferire gravemente l'utilizzatore. Ciò potrebbe causare gravi lesioni all'utente.
- Utilizzare l'aspiratore-trituratore solo se il tubo di aspirazione e l'ugello sono montati.
- Non toccare le parti della ventola in movimento.
Se il tubo di aspirazione non è montato, chiudere la griglia di protezione.
Se le parti in movimento nella ventola son bloccate da un oggetto, spegnere l'aspiratore-trituratore ed estrarre la batteria. Solo a questo punto è possibile rimuovere l'oggetto.
In situazioni di pericolo, l'utente potrebbe farsi prendere dal panico e non posare il sistema di trasporto. Ciò potrebbe causare gravi lesioni all'utente.
▶ Esercitarsi nel posare il sistema di trasporto.
4.8 Trasporto
4.8.1 Aspiratore-trituratore
AVVERTENZA
■ Durante il trasporto l'aspiratore-trituratore può ribaltarsi o muoversi. Ciò potrebbe causare lesioni personali e danni materiali.
▶ Estrarre la batteria.
- Fissare l'aspiratore-trituratore con le cinghie o una rete, in modo da evitare che si ribalti o che si muova.
Se il tubo di aspirazione non è montato, chiudere la griglia di protezione.
4.8.2 Batteria
AVVERTENZA
■ La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può danneggiarsi e provocare danni materiali.
▶ Non trasportare batterie danneggiate.
- Trasportare la batteria in un imballaggio non conduttivo.
■ Durante il trasporto la batteria può ribaltarsi o muoversi. Sussiste il rischio di ferire persone oppure di provocare danni materiali.
- Confezionare la batteria nell'imballaggio o nel contenitore di trasporto in modo tale che non si muova.
- Fissare l'imballaggio in modo tale da evitare che si ribalti o che si muova.
4.9 Conservazione
4.9.1 Aspiratore-trituratore
AVVERTENZA
■ I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dall'aspiratore-trituratore. Sussiste il pericolo per i bambini di ferirsi gravemente.
▶ Estrarre la batteria.
- Conservare l'aspiratore-trituratore fuori dalla portata dei bambini.
■ I contatti elettrici sull'aspiratore-trituratore e i componenti metallici possono subire corrosione in caso di umidità. L'aspiratore-trituratore può essere danneggiato.
▶ Estrarre la batteria.
- Conservare l'aspiratore-trituratore in un luogo pulito e asciutto.
4.9.2 Batteria
AVVERTENZA
■ I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dalla batteria. Sussiste il pericolo per i bambini di ferirsi gravemente.
- Conservare la batteria fuori dalla portata dei bambini.
- La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può danneggiarsi.
- Conservare la batteria in luogo pulito e asciutto.
- Conservare la batteria in un ambiente chiuso.
- Conservare la batteria tenendola separata da aspiratore-trituratore e caricabatterie.
- Conservare la batteria in un imballaggio non conduttivo.
- Conservare la batteria ad una temperatura compresa tra i - 10 °C e i + 50 °C.
4.10 Pulizia, manutenzione e riparazione
AVVERTENZA
■ Se durante la pulizia, la manutenzione o la riparazione è inserita la batteria, l'aspiratore-trituratore potrebbe accendersi accidentalmente. Ciò potrebbe causare gravi lesioni personali e danni materiali.
▶ Estrarre la batteria.
■ L'uso di detergenti aggressivi, la pulizia con getto d'acqua o con oggetti appuntiti può danneggiare l'aspiratore-trituratore o la batteria. Se non si riesce a pulire accuratamente l'aspiratore-trituratore o la batteria come descritto nelle presenti istruzioni per l'uso, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Ciò potrebbe causare gravi lesioni personali.
- Pulire l'aspiratore-trituratore e la batteria come descritto nelle presenti istruzioni per l'uso.
■ Se l'aspiratore-trituratore o la batteria non vengono sottoposti a manutenzione o riparazione a regola d'arte, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Pericolo di lesioni personali gravi o mortali.
- Non sottoporre l'aspiratore-trituratore, il soffiatore e la batteria a una manutenzione o riparazione arbitraria.
Se l'aspiratore-trituratore e/o la batteria devono essere sottoposti a manutenzione o riparazione, rivolgersi a un rivenditore STIHL.
5 Preparare per l'uso l'aspiratore-trituratore
5.1 Preparare per l'uso l'aspiratore-trituratore
Prima di iniziare il lavoro è necessario eseguire i seguenti passaggi:
- Assicurarsi che i seguenti componenti siano in condizioni di sicurezza:
- Aspiratore-trituratore, 4.6.1
- Batteria, 4.6.2.
- Controllare la batteria, 10.3.
▶ Caricare completamente la batteria, 6.1.
▶ Pulire l'aspiratore-trituratore, 17.1.
▶ Montare l'ugello, 7.1
▶ Montare il tubo di aspirazione, 7.2.1.
▶ Montare il sacchetto di raccolta, 7.3.1. - Controllare l'aspiratore-trituratore, 10.2.
- Controllare gli elementi di comando, 10.1.
Se non è possibile eseguire queste operazioni, non usare l'aspiratore-trituratore e rivolgersi a un rivenditore STIHL.
6 Carica della batteria e LED
6.1 Caricare la batteria
Il tempo di carica dipende da diverse condizioni, ad esempio dalla temperatura della batteria o dalla temperatura ambiente. Il tempo di carica effettivo può differire dal tempo di carica indicato. Il tempo di carica è indicato in www.stihl.com/charging-times.
- Caricare la batteria come descritto sulle istruzioni per l'uso dei caricabatteria STIHL AL 101, 300, 500.
6.2 Visualizzazione dello stato di carica
▶ Premere il pulsante (1).
I LED si con luce verde fissa per ca. 5 secondi e indicano lo stato di carica.
▶ Se il LED destro verde lampeggia: Caricare la batteria.
6.3 LED sulla batteria
I LED indicano il livello di carica della batteria o le anomalie. I LED possono accendersi o lampeggiare con luce verde o rossa.
Se i LED lampeggiano o rimangono accesi con luce verde, viene indicato il livello di carica.
Se i LED lampeggiano o rimangono accesi con luce rossa, rimediare ai guasti, 19.1. Guasto all'aspiratore-trituratore o alla batteria.
7 Assemblare l'aspiratore-trituratore

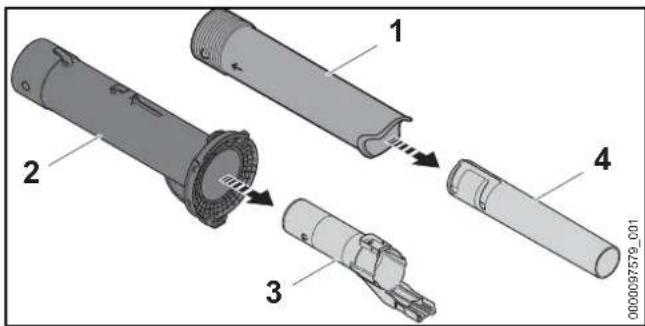

7.1 Montare l'ugello
▶ Estrarre il tubo soffiatore (3) dal tubo di aspirazione (2).
▶ Estrarre l'ugello (4) dall'ugello (1).

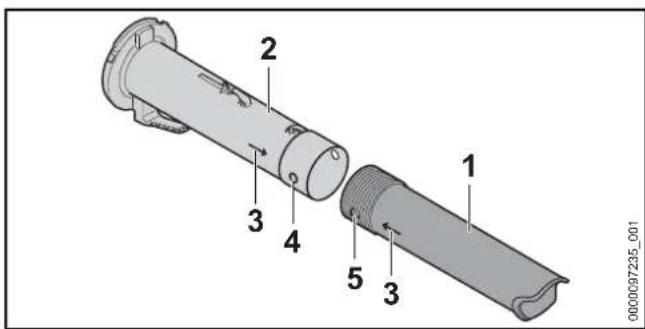

▶ Portare foro (4) e perno (5) alla stessa altezza. Le frecce (3) sono rivolte l'una verso l'altra.
- Calzare l'ugello (1) sul tubo di aspirazione (2).
L'ugello (1) scatta in posizione con un clic e non può più essere smontato.
7.2 Montare e smontare il tubo di aspirazione
7.2.1 Montare il tubo di aspirazione
- Spegnere l'aspiratore-trituratore ed estrarre la batteria
- Tirare le leva di arresto (1).
- Aprire completamente la griglia di protezione (2).
- Inserire il tubo di aspirazione (3) nell'alloggiamento della ventola (4).
- Posizionare il tubo di aspirazione nell'alloggiamento della ventola. Il tubo di aspirazione (3) scatta in posizione con un clic.
7.2.2 Smontare il tubo di aspirazione
- Spegnere l'aspiratore-trituratore ed estrarre la batteria.
- Tenere fermo il tubo di aspirazione e tirare la leva di arresto.
- Estrarre il tubo di aspirazione dall'alloggiamento della ventola.
▶ Chiudere la griglia di protezione.
8 Inserire e togliere la batteria
italiano
La leva di arresto scatta in posizione con un clic.
7.3 Montare e smontare il sacchetto di raccolta
7.3.1 Montare il sacchetto di raccolta
- Spegnere l'aspiratore-trituratore ed estrarre la batteria.
▶ Chiudere la cerniera del sacchetto di raccolta.
- Calzare il sacchetto di raccolta (1) sull'apertura (2), in modo che le guide laterali (4) risultino a filo con le aperture (3).
Il sacchetto di raccolta scatta in posizione con un clic.
- Agganciare il passante (5).
7.3.2 Smontare il sacchetto di raccolta
- Spegnere l'aspiratore-trituratore ed estrarre la batteria.
▶ Sganciare il passante (1).
- Premere e tenere premuta la leva di arresto (2).
▶ Estrarre il sacchetto di raccolta (3).
8 Inserire e togliere la batteria
8.1 Inserire la batteria
- Spingere la batteria (1) nel vano (2) finché scatta in posizione con un clic. Le frecce (3) sulla batteria (1) sono ancora visibili e la batteria (1) è fissata nel vano batteria (2). Tra l'aspiratore-trituratore e la batteria (1) non c'è alcun contatto elettrico.
- Premere la batteria (1) fino al riscontro nel vano batteria (2).
La batteria (1) scatta in posizione con un secondo clic e chiude a filo con l'alloggiamento dell'aspiratore-trituratore.

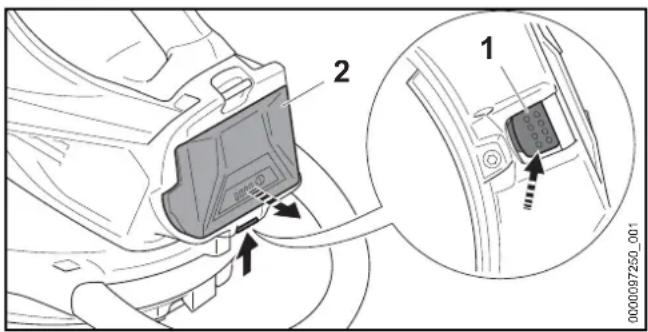

8.2 Estrarre la batteria
- Tenere una mano davanti al vano batteria di modo che la batteria (2) non cada.
- Premere la leva di bloccaggio (1) con l'altra mano. La batteria (2) è sbloccata e può essere estratta.
9 Accendere e spegnere l'aspiratore-trituratore
9.1 Accendere l'aspiratore-trituratore
- Tenere l'aspiratore-trituratore con la mano destra sull'impugnatura di comando, in modo che il pollice stringa l'impugnatura di comando.
- Tenere l'aspiratore-trituratore con l'altra mano sull'impugnatura a staffa, in modo che il pollice stringa l'impugnatura a staffa.
- Spingere il cursore di sblocco (1) con il pollice verso l'impugnatura a staffa e tenerlo in posizione.
- Premere e tenere premuta la leva di comando (2) con l'indice. L'aspiratore-trituratore accelera e il materiale viene aspirato. Il cursore di sblocco (1) può essere rilasciato
Quanto più a fondo si preme la leva di comando (2), tanto più materiale viene aspirato.
Quando si preme la leva Ergo (3), la leva di comando (2) rimane sbloccata. In questo modo è possibile rilasciare la leva di comando e premerla di nuovo, senza dover spostare nuovamente il cursore di sblocco verso il tubo di aspirazione.
Se vengono rilasciate la leva di comando (2) e la leva Ergo (3), la leva di comando (2) viene bloccata. Per sbloccare la leva di comando (2) è necessario spostare di nuovo il cursore di sblocco (1) verso l'impugnatura a staffa e tenerlo in posizione.
9.2 Spegnere l'aspiratore-trituratore
- Rilasciare la leva di comando.
Il materiale non viene più aspirato.
Se il materiale continua ad essere aspirato, estrarre la batteria e rivolgersi a un rivenditore STIHL. L'aspiratore-trituratore è difettoso.
10 Controllare l'aspiratore-trituratore e la batteria
10.1 Controllare gli elementi di comando
Leva di comando
▶ Estrarre la batteria.
▶ Premere la leva di comando.
Se la leva di comando è poco scorrevole o non ritorna nella posizione di partenza, non usare l'aspiratore-trituratore e rivolgersi a un rivenditore STIHL. La leva di comando è difettosa.
10 Controllare l'aspiratore-trituratore e la batteria
italiano
Accendere l'aspiratore-trituratore
▶ Inserire la batteria.
- Premere a fondo e tenere premuta la leva di comando. Il materiale viene aspirato.
Se lampeggiano 3 LED rossi, estrarre la batteria e rivolgersi a un rivenditore STIHL.
Guasto all'aspiratore-trituratore.
- Rilasciare la leva di comando.
Il materiale non viene più aspirato.
Se il materiale continua ad essere aspirato, estrarre la batteria e rivolgersi a un rivenditore STIHL.
L'aspiratore-trituratore è difettoso.
10.2 Controllare l'aspiratore-trituratore
▶ Spegnere l'aspiratore-trituratore ed estrarre la batteria.
Controllare il tubo di aspirazione
- Verificare che la tacca di usura (1) sia visibile sul tubo di aspirazione.
Se la tacca di usura sul tubo di aspirazione non è visibile, non usare l'aspiratore-trituratore e rivolgersi a un rivenditore STIHL. - In caso di dubbi, rivolgersi a un rivenditore STIHL.
Controllare l'inserto di usura
- Smontare il tubo di aspirazione.
- Controllare se l'inserto di usura (1) è danneggiato.
Se l'inserto di usura è danneggiato, non usare l'aspiratore-trituratore e rivolgersi a un rivenditore STIHL. - In caso di dubbi, rivolgersi a un rivenditore STIHL.
10.3 Controllare la batteria
▶ Premere il tasto sulla batteria.
| LED si accendono o lampeggiano.
Se i LED non si accendono o lampeggiano: Non usare la batteria e rivolgersi ad un rivenditore STIHL.
Nella batteria vi è un malfunzionamento.
11 Lavorare con l'aspiratore-trituratore
11.1 Tenere e guidare l'aspiratore-trituratore
- Agganciare gli occhielli di trasporto (2) ai moschettoni (1)
- Tenere e guidare l'aspiratore-trituratore con la mano sinistra sull'impugnatura a staffa e con la mano destra sull'impugnatura di comando, di modo che il pollice della mano sinistra stringa l'impugnatura a staffa e il pollice della mano destra stringa l'impugnatura di comando.
11.2 Aspirare e triturare
- Indirizzare l'ugello sul pavimento.
- Procedere in avanti lentamente e in modo controllato.
11.3 Svuotare il sacchetto di raccolta
- Spegnere l'aspiratore-trituratore ed estrarre la batteria.
- Smontare il sacchetto di raccolta dall'aspiratore-trituratore.
- Trasportare il sacchetto di raccolta in modo che il contenuto non possa cadere attraverso l'apertura.
- Aprire completamente la cerniera e smaltire il contenuto con cura.
▶ Chiudere completamente la cerniera. - Applicare il sacchetto di raccolta sull'aspiratore-trituratore.
12 Trasformare l'aspiratore-trituratore in un soffiatore
12.1 Smontare il tubo di aspirazione e il sacchetto di raccolta
▶ Spegnere l'aspiratore-trituratore ed estrarre la batteria.
- Smontare il tubo di aspirazione.
- Smontare il sacchetto di raccolta.
12.2 Ruotare l'impugnatura di comando
- Tenere l'aspiratore-trituratore con una mano sull'impugnatura di comando (1).
▶ Sollevare e trattenere la leva di arresto (3). - Girare l'impugnatura a staffa (2) di 45° in senso antiorario.
13 Trasformare il soffiatore in un aspiratore-trituratore
italiano
▶ Rilasciare la leva di arresto (3).
- Continuare a girare l'impugnatura a staffa (2) in senso antiorario fino all'arresto.
12.3 Montare e smontare il tubo soffiatore
12.3.1 Montare il tubo soffiatore
- Portare perno (3) e scanalatura (2) alla stessa altezza.
- Spingere l'ugello (1) sul tubo soffiatore (4) fino alla posizione desiderata.
- Ruotare l'ugello (1) fino allo scatto. L'ugello (1) scatta in posizione con un clic.
- Portare leva di arresto (5) e scanalatura (6) alla stessa altezza.
- Calzare il tubo soffiatore (4) sul soffiatore. La leva di arresto (5) scatta in posizione con un clic.
12.3.2 Smontare il tubo soffiatore
- Premere e tenere premuta la leva di arresto.
- Staccare il tubo soffiatore dal soffiatore.
12.4 Tenere e guidare il soffiatore
- Tenere il soffiatore e guidarlo con una mano sull'impugnatura di comando, in modo che il pollice stringa l'impugnatura di comando.
12.5 Soffiatura
- Inserire la batteria e accendere il soffiatore.
- Indirizzare l'ugello sul pavimento.
- Procedere in avanti lentamente e in modo controllato.
13 Trasformare il soffiatore in un aspiratore-trituratore
13.1 Trasformare il soffiatore in un aspiratore-trituratore
▶ Spegnere il soffiatore ed estrarre la batteria.
- Smontare il tubo soffiatore.
▶ Ruotare l'impugnatura di comando.
▶ Montare il tubo di aspirazione.
▶ Montare il sacchetto di raccolta.
14 Dopo il lavoro
14.1 Dopo il lavoro
▶ Spegnere l'aspiratore-trituratore ed estrarre la batteria.
▶ Svuotare il sacchetto di raccolta.
Se l'aspiratore-trituratore è bagnato, lasciarlo asciugare.
Se il sacchetto di raccolta è bagnato, lasciarlo asciugare.
Se la batteria è bagnata, lasciarla asciugare.
italiano
15 Trasporto
▶ Pulire l'aspiratore-trituratore.
▶ Pulire il sacchetto di raccolta.
▶ Pulire la batteria.
15 Trasporto
15.1 Trasportare l'aspiratore-trituratore
- Spegnere l'aspiratore-trituratore ed estrarre la batteria.
Se il tubo di aspirazione è smontato, chiudere la griglia di protezione.
Portare l'aspiratore-trituratore
- Trasportare l'aspiratore-trituratore afferrando con una mano l'impugnatura a staffa, in modo che il tubo di aspirazione sia rivolto verso il basso.
Se si trasforma l'aspiratore-trituratore in un soffiatore, trasportare il soffiatore afferrando con una mano l'impugnatura di comando.
Trasportare l'aspiratore-trituratore in un veicolo
- Fissare l'aspiratore-trituratore di modo che non si possa ribaltare o muovere.
15.2 Trasportare la batteria
- Spegnere l'aspiratore-trituratore ed estrarre la batteria.
- Accertarsi che la batteria sia in condizioni di sicurezza.
-
Imballare la batteria in modo tale da soddisfare le seguenti condizioni:
-
L'imballaggio non è conduttore elettrico.
- La batteria non può muoversi nell'imballaggio.
- Fissare l'imballaggio in modo tale da evitare che si ribalti o che si muova.
La batteria è soggetta ai requisiti per il trasporto di sostanze pericolose. La batteria è classificata come UN 3480 (batterie agli ioni di litio) ed è stata testata secondo il Manuale ONU Prove e criteri, Parte III Sottosezione 38.3.
Le regole di trasporto sono riportate in www.stihl.com/safety-data-sheets.
16 Conservazione
16.1 Conservare l'aspiratore-trituratore
▶ Spegnere l'aspiratore-trituratore ed estrarre la batteria.
- Conservare l'aspiratore-trituratore in modo da soddisfare le seguenti condizioni:
- L'aspiratore-trituratore è fuori dalla portata dei bambini.
- L'aspiratore-trituratore è pulito e asciutto.
16.2 Conservare la batteria
STIHL raccomanda di conservare la batteria con un livello di carica compreso tra il 40 % e il 60 % (2 LED con luce verde fissa).
- Conservare la batteria in modo tale da soddisfare le seguenti condizioni:
- La batteria è fuori dalla portata dei bambini.
- La batteria è pulita e asciutta.
- La batteria è in un luogo chiuso.
- La batteria è separata da aspiratore-trituratore e caricabatterie.
- La batteria è in una confezione non conduttiva.
- La batteria è in un intervallo di temperatura compreso tra - 10 °C e + 50 °C.
17 Pulizia
17.1 Pulire l'aspiratore-trituratore
- Spegnere l'aspiratore-trituratore ed estrarre la batteria.
- Pulire l'aspiratore-trituratore con un panno umido.
- Pulire le aperture di aerazione con un pennello.
18 Manutenzione e riparazione
italiano
- Pulire la griglia di protezione con un pennello o una spazzola morbida.
- Pulire la zona attorno alla ventola con un panno umido.
- Scuotere il sacchetto di raccolta e pulirlo con un panno umido.
- Rimuovere i corpi estranei dal vano batteria e pulire il vano con un panno umido.
- Pulire i contatti elettrici nel vano della batteria con un pennello o una spazzola morbida.
17.2 Pulizia della batteria
- Pulire la batteria con un panno umido.
18 Manutenzione e riparazione
18.1 Manutenzione e riparazione dell'aspiratore-trituratore
L'operatore non può effettuare autonomamente la manutenzione né la riparazione dell'aspiratore-trituratore.
Se l'aspiratore-trituratore deve essere sottoposto a manutenzione, oppure è danneggiato o difettoso, rivolgersi a un rivenditore STIHL.
18.2 Manutenzione e riparazione della batteria
La batteria non deve essere sottoposta a manutenzione e non può essere riparata.
Se la batteria è difettosa o danneggiata: Sostituire la batteria.
19 Eliminazione dei guasti
19.1 Rimediare ai guasti del soffiatore o della batteria
| Anomalia LED sulla batteria Causa Rimedio | |||
| L'aspiratore-trituratore non si accende. | 1 LED verde lampeggia. | Lo stato di carica della batteria è troppo basso. | ► Caricare la batteria. |
| 1 LED si illumina in rosso. | La batteria è troppo calda o troppo fredda. | ► Estrarre la batteria.► Lasciare raffreddare o riscaldare la batteria. | |
| 3 LED con luce rossa lampeggiante. | Guasto all'aspiratore-trituratore. | ► Estrarre la batteria.► Pulire i contatti elettrici nel vano batteria.► Inserire la batteria.► Accendere l'aspiratore-trituratore.► Se i 3 LED rossi continuano a lampeggiare, non usare il soffiatore e rivolgersi a un rivenditore STIHL. | |
| 3 LED rossi si illuminano. | L'aspiratore-trituratore è troppo caldo. | ► Estrarre la batteria.► Lasciare raffreddare l'aspiratore-trituratore. | |
| 4 LED con luce rossa lampeggiante. | Nella batteria è presente un guasto. | ► Estrarre e inserire di nuovo la batteria.► Accendere l'aspiratore-trituratore.► Se i 4 LED rossi continuano a lampeggiare, non usare la batteria e rivolgersi a un rivenditore STIHL. | |
| Il collegamento elettrico tra aspiratore-trituratore e batteria è interrotto. | ► Estrarre la batteria.► Pulire i contatti elettrici nel vano batteria.► Inserire la batteria. | ||
| L'aspiratore-trituratore e la batteria sono unidi. | ► Lasciare asciugare l'aspiratore-trituratore e la batteria. | ||
| L'aspiratore-trituratore si spegne durante il lavoro. | 3 LED rossi si illuminano. | L'aspiratore-trituratore è troppo caldo. | ► Estrarre la batteria.► Lasciare raffreddare l'aspiratore-trituratore. |
| È presente un guasto elettrico. | ► Estrarre e inserire di nuovo la batteria.► Accendere l'aspiratore-trituratore. | ||
| L'aspiratore-trituratore è intasato. | ► Estrarre la batteria.► Pulire l'aspiratore-trituratore. | ||
19 Eliminazione dei guasti
italiano
| Anomalia LED sulla batteria Causa Rimedio | |||
| La potenza di aspirazione è troppo bassa. | Il sacchetto di raccolta è pieno o sporco. | ▸ Estrarre la batteria.▸ Svuotare il sacchetto di raccolta.▸ Pulire il sacchetto di raccolta. | |
| Il tubo di aspirazione e/o la ventola sono intasati. | ▸ Estrarre la batteria.▸ Pulire l'aspiratore-trituratore. | ||
| Il tempo di funzionamento dell'aspiratore-trituratore è troppo breve. | La batteria non è completamente carica. | ▸ Caricare completamente la batteria. | |
| La durata operativa della batteria è stata superata. | ▸ Sostituire la batteria. | ||
| Dopo aver inserito la batteria nel caricabatterie, non inizia la procedura di carica. | 1 LED si illumina in rosso. | La batteria è troppo calda o troppo fredda. | ▸ Lasciare inserita la batteria nel caricabatterie. La procedura di carica si avvia automaticamente non appena si raggiunge l'intervallo di temperatura ammesso. |
20 Dati tecnici
20.1 Aspiratore-trituratore STIHL SHA 56
– Batteria ammessa: STIHL AK
- Potenza di soffiatura: 8 N
- Velocità max. dell'aria: 56 m/s
- Portata d'aria dell'aspiratore-trituratore: 510 m³/h
- Volume del sacchetto di raccolta: 40 l
- Peso dell'aspiratore-trituratore senza batteria: 4,2 kg
- Peso del soffiatore senza batteria: 3,2 kg
Il tempo di funzionamento è riportato all'indirizzo www.stihl.com/battery-life.
20.2 Batteria STIHL AK
- Tecnologia della batteria: Ioni di litio
- Tensione: 36 V
- Capacità in Ah: v. targhetta dati tecnici
- Capacità di energia in Wh: v. targhetta dati tecnici
- Peso in kg: v. targhetta dati tecnici
- Intervallo di temperatura ammesso per l'uso e la conservazione: compresa da - 10 °C e + 50 °C
20.3 Valori acustici e vibratori
Il valore K per il livello di pressione acustica è di 2 dB(A). Il valore K per il livello di potenza acustica è di 2 dB(A). Il valore K per i valori vibratori è di 2 m/s².
STIHL raccomanda di indossare una protezione dell'udito.
- Livello di pressione acustrica L_pA (aspiratore-trituratore) misurato secondo EN 50636-2-100: 83 dB(A).
-
Livello di pressione acustica L_pA (soffiatore) misurato secondo EN 50636-2-100: 81 dB(A).
-
Livello di potenza acustica L_wA misurato secondo EN 50636-2-100: 94 dB(A).
-
Valore vibratorio a_hv misurato secondo EN 50636-2-100:
-
Impugnatura di comando: 0,8 m/s ^2
- Impugnatura a staffa: 1,1 m/s ^2
I valori vibratori indicati sono stati misurati seguendo un procedimento di prova normalizzato, e possono essere impiegati per il confronto di apparecchiature elettriche. I valori vibratori reali possono discostarsi da quelli indicati, secondo il tipo d'impiego. I valori vibratori indicati possono essere usati per una prima valutazione del carico vibratorio. La sollecitazione vibratoria effettiva deve essere valutata. Contestualmente si possono considerare anche i tempi nei quali l'apparecchiatura è spenta e quelli in cui, pur essendo inserita, non funziona sotto carico.
Per informazioni sull'osservanza della direttiva 2002/44/CE Vibrazione per il datore di lavoro, consultare www.stihl.com/vib.
20.4 REACH
REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.
Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach.
21 Ricambi e accessori
21.1 Ricambi e accessori
STIHL Questi simboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL.
STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL.
22 Smaltimento
italiano
I ricambi e gli accessori di altri fabbricanti non possono essere controllati da STIHL in merito ad affidabilità, sicurezza e idoneità nonostante le attuali osservazioni del mercato, pertanto STIHL non può garantire nulla in merito all'uso di tali prodotti.
I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL.
22 Smaltimento
22.1 Smaltire l'aspiratore-trituratore e la batteria
Le informazioni sullo smaltimento sono disponibili presso l'amministrazione locale o i rivenditori specializzati STIHL.
Uno smaltimento scorretto può nuocere alla salute e all'ambiente.
- Smaltire i prodotti STIHL, incluso l'imballaggio, nel rispetto delle norme locali in materia presso un centro di raccolta idoneo per il riciclaggio.
▶ Non smaltire con i rifiuti domestici.
23 Dichiarazione di conformità UE
23.1 Aspiratore-trituratore STIHL SHA 56
dichiara sotto la propria esclusiva responsabilità che
- Dispositivo: aspiratore-trituratore
- Marchio di fabbrica: STIHL
- Modello: SHA 56
- Numero di serie: SA02
è conforme alle disposizioni pertinenti di cui alle direttive 2011/65/UE, 2006/42/CE, 2014/30/UE
e 2000/14/CE ed è stato sviluppato e fabbricato
conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione: EN 55014-1, EN 55014-2, EN 60335-1 e EN 50636-2-100.
Il calcolo del livello di potenza acustica misurato e garantito è stato effettuato secondo la procedura prevista dalla direttiva 2000/14/CE, Allegato V.
– Livello di potenza acustica misurato: 94 dB(A)
– Livello di potenza acustica garantito: 96 dB(A)
La documentazione tecnica è conservata presso ANDREAS STIHL AG & Co. KG Produktzulassung.
L'anno di costruzione, il paese di produzione e il numero di matricola sono indicati sull'aspiratore-trituratore.
Waiblingen, 15/07/2021
Dr. Jürgen Hoffmann, responsabile di reparto omologazione e regolamentazione prodotti
24 Dichiarazione di conformità UKCA
24.1 Aspiratore-trituratore STIHL SHA 56
24 Dichiarazione di conformità UKCA
D-71336 Waiblingen
Germania
dichiara sotto la propria esclusiva responsabilità che
- Dispositivo: aspiratore-trituratore
- Marchio di fabbrica: STIHL
- Modello: SHA 56
- Numero di serie: SA02
corrisponde alle disposizioni pertinenti di cui ai regolamenti del Regno Unito The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility
Regulations 2016 e Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione: EN 55014-1, EN 55014-2, EN 60335-1 e EN 50636-2-100.
La determinazione del livello di potenza acustica misurato e di quello garantito è stata eseguita sulla base del regolamento del Regno Unito Noise Emission in the Environment by Equipment for use Outdoors Regulations 200, Schedule 8.
– Livello di potenza acustica misurato: 94 dB(A)
– Livello di potenza acustica garantito: 96 dB(A)
La documentazione tecnica è conservata presso ANDREAS STIHL AG & Co. KG.
L'anno di costruzione, il paese di produzione e il numero di matricola sono indicati sull'aspiratore-trituratore.
Waiblingen, 15/07/2021
Dr. Jürgen Hoffmann, responsabile di reparto omologazione e regolamentazione prodotti
Inhoudsopgave
- Premessa
- Gentile cliente,
- Informazioni sulle presenti Istruzioni d'uso
- Documenti di riferimento
- italiano
- Contrassegno delle avvertenze nel testo
- AVVERTENZA
- AVVISO
- Simboli nel testo
- Som mario
- Aspiratore-trituratore e batteria
- Sommario
- Simboli
- Avvertenze di sicurezza
- Simboli di avvertimento
- Uso conforme
- Requisiti per l'utente
- Abbigliamento ed equipaggiamento
- Zona di lavoro e area circostante
- Aspiratore-trituratore
- Batteria
- Condizioni di sicurezza
- Aspiratore-trituratore
- Batteria
- Lavoro
- Trasporto
- Aspiratore-trituratore
- Batteria
- Conservazione
- Aspiratore-trituratore
- Batteria
- Pulizia, manutenzione e riparazione
- Preparare per l'uso l'aspiratore-trituratore
- Preparare per l'uso l'aspiratore-trituratore
- Carica della batteria e LED
- Caricare la batteria
- Visualizzazione dello stato di carica
- LED sulla batteria
- Assemblare l'aspiratore-trituratore
- Montare l'ugello
- Montare e smontare il tubo di aspirazione
- Montare il tubo di aspirazione
- Smontare il tubo di aspirazione
- Inserire e togliere la batteria
- Montare e smontare il sacchetto di raccolta
- Montare il sacchetto di raccolta
- Smontare il sacchetto di raccolta
- Inserire la batteria
- Estrarre la batteria
- Accendere e spegnere l'aspiratore-trituratore
- Accendere l'aspiratore-trituratore
- Spegnere l'aspiratore-trituratore
- Controllare l'aspiratore-trituratore e la batteria
- Controllare gli elementi di comando
- Accendere l'aspiratore-trituratore
- Controllare l'aspiratore-trituratore
- Controllare la batteria
- Lavorare con l'aspiratore-trituratore
- Tenere e guidare l'aspiratore-trituratore
- Aspirare e triturare
- Svuotare il sacchetto di raccolta
- Trasformare l'aspiratore-trituratore in un soffiatore
- Smontare il tubo di aspirazione e il sacchetto di raccolta
- Ruotare l'impugnatura di comando
- Montare e smontare il tubo soffiatore
- Montare il tubo soffiatore
- Smontare il tubo soffiatore
- Tenere e guidare il soffiatore
- Soffiatura
- Trasformare il soffiatore in un aspiratore-trituratore
- Trasformare il soffiatore in un aspiratore-trituratore
- Dopo il lavoro
- Dopo il lavoro
- Trasporto
- Trasportare l'aspiratore-trituratore
- Portare l'aspiratore-trituratore
- Trasportare l'aspiratore-trituratore in un veicolo
- Trasportare la batteria
- Conservazione
- Conservare l'aspiratore-trituratore
- Conservare la batteria
- Pulizia
- Pulire l'aspiratore-trituratore
- Manutenzione e riparazione
- Pulizia della batteria
- Manutenzione e riparazione dell'aspiratore-trituratore
- Manutenzione e riparazione della batteria
- Eliminazione dei guasti
- Dati tecnici
- Aspiratore-trituratore STIHL SHA 56
- Batteria STIHL AK
- Valori acustici e vibratori
- REACH
- Ricambi e accessori
- Ricambi e accessori
- Smaltimento
- Smaltire l'aspiratore-trituratore e la batteria
- Dichiarazione di conformità UE
- Aspiratore-trituratore STIHL SHA 56
- Dichiarazione di conformità UKCA
- Aspiratore-trituratore STIHL SHA 56
- Inhoudsopgave
Marca : STIHL
Modello : SHA56
Categoria : Soffiatore
