Nederlands 1 Voorwoord Geachte cliënt(e), Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting. STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding. STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijke omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als ondersteuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken. Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product. Dr. Nikolas Stihl

De lokale veiligheidsvoorschriften zijn van kracht. ► Lees naast deze gebruiksaanwijzing de volgende documenten, zorg dat u alles begrijpt en bewaar ze:

19.1 Storingen aan de bladblazer of de accu

20.3 Geluids- en trillingswaarden

21 Onderdelen en toebehoren

21.1 Onderdelen en toebehoren

22 Milieuverantwoord afvoeren

22.1 Zuighakselaar en accu afvoeren

23 EU-conformiteitsverklaring

24 UKCA-conformiteitsverklaring

1 Voorwoord 2 Informatie met betrekking tot deze handleiding0458-828-9621-B

Nederlands 3 Overzicht – Veiligheidsinstructies accu STIHL AK – Gebruiksaanwijzing acculaders STIHL AL 101, 300,

– Handleiding en verpakking van het gebruikte toebehoren – Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data- sheets

2.2 Aanduiding van de waarschuwingen in de tekst

WAARSCHUWING De aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood. ► De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen. LET OP De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade. ► De genoemde maatregelen kunnen materiële schade voorkomen.

2.3 Symbolen in de tekst

3.1 Zuighakselaar en accu

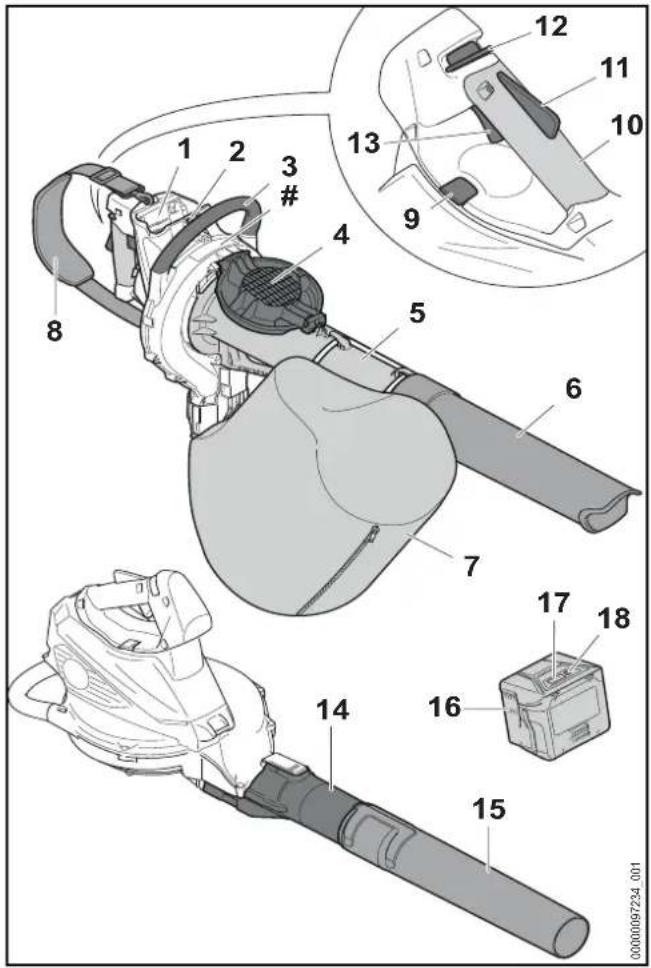

1 Accuschacht De accu wordt ondergebracht in de accuschacht. Dit symbool verwijst naar een hoofdstuk in deze handleiding. 3Overzicht

Nederlands 3 Overzicht 2 Arrêteerpal De arrêteerpal borgt de accu in de accuschacht. 3 Beugelhandgreep De beugelhandgreep dient voor het vasthouden en geleiden van de zuighakselaar. 4 Beschermrooster Het beschermrooster beschermt de gebruiker tegen bewegende delen in de zuighakselaar. 5 Zuigpijp De zuigpijp voert het zuiggoed in de zuighakselaar. 6Blaasmond De blaasmond voert het zuiggoed naar de zuigpijp. 7 Opvangzak De opvangzak vangt het zuiggoed op. 8 Enkele schouderriem De enkele schouderriem dient voor het dragen van de zuighakselaar. 9 Arrêteerhendel De arrêteerhendel klemt de bedieningshandgreep vast in zijn positie. 10 Bedieningshandgreep De bedieningshandgreep dient voor het bedienen, geleiden en dragen van de zuighakselaar. 11 Ergo-hendel De Ergo-hendel houdt de deblokkeringsschuif op zijn plek wanneer de schakelhendel wordt losgelaten. 12 Deblokkeringsschuif De deblokkeringsschuif ontgrendelt de schakelhendel. 13 Schakelhendel De schakelhendel schakelt de zuighakselaar in en uit. 14 Blaaspijp De blaaspijp geleidt de luchtstroom. 15 Blaasmond De blaasmond geleidt en bundelt de luchtstroom. 16 Accu De accu voorziet de bladblazer van energie. 17 Leds De leds geven de laadtoestand van de accu en storingen aan. 18 Druktoets De druktoets activeert de leds op de accu. # Typeplaatje met machinenummer

De pictogrammen kunnen op de zuighakselaar en de accu staan en hebben de volgende betekenis: Dit pictogram geeft aan dat de bedieningshandgreep 180° kan worden verdraaid. 1 led brandt rood. De accu is te warm of te koud. 4 leds knipperen rood. In de accu zit een storing. Gegarandeerd geluidvermogensniveau volgens de richtlijn 2000/14/EG in dB(A) om de geluidsemissie van producten vergelijkbaar te maken. De gegevens naast het pictogram duiden op de energie-inhoud van de accu volgens specificatie van de fabrikant van de accucellen. De energie-inhoud die tijdens het gebruik beschikbaar is, is geringer. Het product niet met het huisvuil afvoeren.

Nederlands 4 Veiligheidsinstructies

4.1 Waarschuwingspictogrammen

De waarschuwingssymbolen op de zuighakselaar of de accu hebben de volgende betekenis:

4.2 Gebruik conform de voorschriften

De zuighakselaar STIHL SHA 56 dient voor het opzuigen van materialen, zoals bladeren, gemaaid gras en soortgelijk afval en voor het blazen van bladeren, gras, papier en soortgelijke materialen. De zuighakselaar mag niet worden gebruikt bij regen. De STIHL AK-accu voorziet de zuighakselaar van energie. 4 Veiligheidsinstructies Op de veiligheidsinstructies en de maatregelen hiervoor letten. De gebruiksaanwijzing lezen, begrijpen en bewaren. Veiligheidsbril dragen. Op de veiligheidsinstructies voor opgeslingerde voorwerpen en de maatregelen hiertegen letten. Lang haar zo vastzetten dat dit niet in de zuighakselaar kan worden getrokken/gezogen. De accu tijdens werkonderbrekingen, het vervoer, de opslag, onderhouds- of reparatiewerkzaamheden uit het apparaat nemen. Zuighakselaar beschermen tegen regen en vocht. Veiligheidsafstand aanhouden. Bewegende onderdelen in de schoepenwiel niet aanraken. Als de zuigpijp niet gemonteerd is: beschermrooster sluiten. Zuighakselaar alleen met gemonteerde zuigpijp en aangebouwde blaasmond gebruiken. De accu beschermen tegen hitte en vuur. De accu tegen regen en vocht beschermen en niet onderdompelen in vloeistoffen. Het toelaatbare temperatuurbereik van de accu aanhouden. 15m (50 ft)0458-828-9621-B

Nederlands 4 Veiligheidsinstructies WAARSCHUWING ￭ Accu's die niet door STIHL voor zuighakselaar zijn goedgekeurd, kunnen brand of explosies veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan. ► Zuighakselaar gebruiken met een accu STIHL AK. ￭ Als de zuighakselaar of de accu niet volgens de regels wordt gebruikt, kunnen personen ernstig of dodelijk letsel oplopen en kan er materiële schade ontstaan. ► Zuighakselaar en accu zo gebruiken als in deze handleiding staat beschreven. ► De accu zo gebruiken als staat beschreven in de handleiding van de accu STIHL AK.

4.3 Vereisten aan de gebruiker

WAARSCHUWING ￭ Gebruikers die niet zijn geïnstrueerd kunnen de gevaren van de zuighakselaar en de accu niet herkennen of niet inschatten. De gebruiker of andere personen kunnen ernstig of zelfs dodelijk letsel oplopen. ► Als de zuighakselaar of de accu aan een andere persoon wordt overhandigd: de handleiding meegeven. ► Zorg ervoor dat de gebruiker aan de volgende vereisten voldoet: – De gebruiker is uitgerust. – De gebruiker is lichamelijk, sensorisch en geestelijk in staat, de zuighakselaar en de accu te gebruiken en hiermee te werken. Als de gebruiker met lichamelijke, sensorische of geestelijke beperkingen daartoe in staat is, mag de gebruiker er alleen onder toezicht of na instructie door een verantwoordelijke persoon mee werken. – De gebruiker kan de gevaren van de zuighakselaar en de accu herkennen en inschatten. – De gebruiker is meerderjarig of de gebruiker wordt conform nationale regelgeving onder toezicht voor een beroep opgeleid. – De gebruiker is geïnstrueerd door een STIHL dealer of een hiertoe vakkundig persoon, voordat deze voor de eerste keer met de zuighakselaar werkt. – De gebruiker is niet onder invloed van alcohol, medicijnen of drugs. ► Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.

4.4 Kleding en uitrusting

WAARSCHUWING ￭ Tijdens de werkzaamheden kunnen lange haren in de zuighakselaar worden gezogen. De gebruiker kan hierdoor ernstig letsel oplopen. ￭ Tijdens de werkzaamheden kunnen voorwerpen met een hoge snelheid naar boven worden geslingerd. De gebruiker kan letsel oplopen. ► De gebruiksaanwijzing lezen, begrijpen en bewaren. ► Lang haar in een paardenstaart binden en dusdanig vastmaken, dat het zich boven de schouders bevindt.0458-828-9621-B

Nederlands 4 Veiligheidsinstructies ► Een lange broek dragen. ￭ Tijdens het werken kan er stof opstuiven. Ingeademd stof kan de gezondheid schaden en allergische reacties veroorzaken. ► Als er stof opstuift: draag een stofmasker. ￭ Ongeschikte kleding kan blijven haken in hout, struikgewas en in de zuighakselaar. Gebruikers zonder geschikte kleding kunnen ernstig letsel oplopen. ► Draag nauwsluitende kleding. ￭ Tijdens de reinigings- of onderhoudswerkzaamheden kan de gebruiker in contact komen met het schoepenwiel. De gebruiker kan letsel oplopen. ► Werkhandschoenen van een slijtvast materiaal dragen. ► Doe sjaals en sieraden af. ￭ Als de gebruiker ongeschikte schoenen draagt, kan hij uitglijden. De gebruiker kan letsel oplopen. ► Draag stevige, dichte schoenen met stroeve zool.

4.5 Werkgebied en -omgeving

WAARSCHUWING ￭ Onbevoegde personen, kinderen en dieren kunnen de gevaren van de zuighakselaar en de opgeworpen voorwerpen niet herkennen en de gevaren hiervan niet inschatten. Buitenstaanders, kinderen en dieren kunnen ernstig letsel oplopen en er kan materiële schade ontstaan. ► Een afstand van 15 m ten opzichte van voorwerpen/obstakels aanhouden. ► Zuighakselaar niet zonder toezicht laten. ► Zorg ervoor dat kinderen niet met de zuighakselaar kunnen spelen. ￭ De zuighakselaar is niet waterdicht. Als er in de regen of in een vochtige omgeving wordt gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de zuighakselaar kan worden beschadigd. ￭ Elektrische componenten van de zuighakselaar kunnen vonken veroorzaken. Vonken kunnen in een makkelijk brandbare of explosieve omgeving brand of een explosie veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan. ► Werk niet in een makkelijk brandbare of explosieve omgeving.

WAARSCHUWING ￭ Buitenstaanders, kinderen en dieren kunnen de gevaren van de accu niet herkennen en de gevaren hiervan niet inschatten. Buitenstaanders, kinderen en dieren kunnen ernstig letsel oplopen. ► Buitenstaanders, kinderen en huisdieren op afstand houden. ► Accu niet zonder toezicht laten. ► Zorg ervoor dat kinderen niet met de accu kunnen spelen. ► Draag een nauwsluitende veiligheidsbril. Geschikte veiligheidsbrillen zijn aan de hand van de norm EN 166 of de nationale voorschriften getest en met de betreffende codering te koop. ► Buitenstaanders, kinderen en dieren buiten een afstand van een cirkel van 15 m om het werkgebied houden. ► Niet in de regen en niet in een vochtige omgeving werken. 15m (50 ft)0458-828-9621-B

Nederlands 4 Veiligheidsinstructies ￭ De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu blootstaat aan bepaalde invloeden van buitenaf kan de accu in brand vliegen of exploderen. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan. ► Accu weghouden van metalen voorwerpen. ► Accu niet blootstellen aan hoge druk. ► Accu niet in de magnetron plaatsen. ► Accu tegen chemicaliën en zouten beschermen.

De zuighakselaar verkeert in de veilige staat als aan de volgende voorwaarden is voldaan: – De zuighakselaar is niet beschadigd. – De zuighakselaar is schoon en droog. – De bedieningselementen werken en zijn niet gewijzigd. – De ritssluiting bij de opvangzak kan volledig worden gesloten en geopend. – De slijtagegrenzen zijn niet overschreden. – Origineel STIHL toebehoren voor deze zuighakselaar is gemonteerd. – Het toebehoren is correct gemonteerd. WAARSCHUWING ￭ In een niet-veilige toestand kunnen onderdelen niet meer naar behoren functioneren en kunnen veiligheidsvoorzieningen buiten werking worden gezet. Personen kunnen ernstig of dodelijk letsel oplopen. ► Met een onbeschadigde zuighakselaar werken. ► Als de zuighakselaar vuil of nat is: de zuighakselaar reinigen en laten drogen. ► Geen wijzigingen aanbrengen aan de zuighakselaar. Uitzondering: aanbouw van een blaasmond of een opvangzak die geschikt is voor deze zuighakselaar. ► Als de bedieningselementen niet functioneren: niet met de zuighakselaar werken. ► Als de ritssluiting van de opvangzak niet kan worden gesloten of geopend: niet met de zuighakselaar werken. ► Slijtagegrenzen in acht nemen en naleven. ► Origineel STIHL toebehoren voor deze zuighakselaar monteren. ► Monteer toebehoren zoals in deze gebruiksaanwijzing of in de gebruiksaanwijzing van het toebehoren beschreven staat. ► Geen voorwerpen in de openingen van de zuighakselaar steken. ► Versleten of beschadigde stickers vervangen. ► Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.

De accu verkeert in een veilige toestand, als aan de volgende voorwaarden is voldaan: – De accu is onbeschadigd. – De accu is schoon en droog. – De accu werkt en is ongewijzigd ► Accu beschermen tegen hitte en vuur. ► Accu's nooit in het vuur gooien. ► De accu gebruiken bij temperaturen tussen de - 10 °C en + 50 °C en bij deze temperaturen ook opslaan. ► De accu beschermen tegen regen en vocht en niet onderdompelen in vloeistoffen.0458-828-9621-B

Nederlands 4 Veiligheidsinstructies WAARSCHUWING ￭ In een niet-veilige toestand kan de accu niet meer veilig werken. Personen kunnen ernstig letsel oplopen. ► Werk met een onbeschadigde en functionerende accu. ► Laad een beschadigde of defecte accu niet op. ► Als de accu vuil of nat is: reinig de accu en laat deze drogen. ► Wijzig de accu niet. ► Steek geen voorwerpen in de openingen van de accu. ► Sluit de elektrische contacten van de accu nooit op metalen voorwerpen aan en maak geen kortsluiting. ► Open de accu niet. ► Vervang versleten of beschadigde waarschuwingsstickers. ￭ Uit een beschadigde accu kan vloeistof lekken. Als de vloeistof met de huid of de ogen in contact komt, kunnen de huid of de ogen geïrriteerd raken. ► Vermijd contact met de vloeistof. ► Als er contact met de huid heeft plaatsgevonden: was de betreffende plekken van de huid met veel water en zeep. ► Als er contact met de ogen heeft plaatsgevonden: spoel de ogen minstens 15 minuten met veel water en raadpleeg een arts. ￭ Een beschadigde of defecte accu kan vreemd ruiken, roken of branden. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan. ► Als de accu vreemd ruikt of rookt: gebruik de accu niet en houd deze uit de buurt van brandbare stoffen. ► Als de accu brandt: probeer de accu met een brandblusser of water te blussen.

WAARSCHUWING ￭ De gebruiker kan in bepaalde omstandigheden niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen. ► Werk rustig en doordacht. ► Als de lichtomstandigheden en het zicht slecht zijn: niet met de zuighakselaar werken. ► Zuighakselaar alleen bedienen. ► Niet boven schouderhoogte werken. ► Pas op voor obstakels. ► Werk rechtop staand op de grond en zorg voor goed evenwicht. Als in de hoogte moet worden gewerkt: een hoogwerker of een veilige steiger gebruiken. ► Als er vermoeidheidsverschijnselen optreden: las een pauze in. ► Met gesloten ritssluiting bij de opvangzak werken. ► Als de zuighakselaar als bladblazer wordt gebruikt: in windrichting blazen.0458-828-9621-B

Nederlands 4 Veiligheidsinstructies ￭ Tijdens de werkzaamheden kunnen voorwerpen met een hoge snelheid naar boven worden geslingerd. Personen en dieren kunnen letsel oplopen en er kan materiële schade ontstaan. ► Niet in de richting van personen, dieren en voorwerpen blazen. ￭ Wanneer de zuighakselaar tijdens het werk verandert of zich ongebruikelijk gedraagt, kan de zuighakselaar zich in een onveilige toestand bevinden. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan. ► De werkzaamheden beëindigen, accu wegnemen en contact opnemen met een STIHL dealer. ￭ Tijdens de werkzaamheden kan de zuighakselaar trillingen veroorzaken. ► Neem pauzes. ► Als er tekenen van een verstoring van de doorbloeding optreden: raadpleeg een arts. ￭ Door opgewerveld stof kan de zuighakselaar zich elektrostatisch opladen. Onder bepaalde omgevingsomstandigheden (bijv. droge omgeving) kan de zuighakselaar plotseling ontladen en kunnen er vonken ontstaan. Vonken kunnen in een makkelijk brandbare of explosieve omgeving brand of een explosie veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan. ► Werk niet in een makkelijk brandbare of explosieve omgeving. ￭ Door de bewegende onderdelen in het schoepenwiel kan de gebruiker letsel oplopen. De gebruiker kan hierdoor ernstig letsel oplopen. ￭ In een gevaarlijke situatie kan de gebruiker in paniek raken en het draagsysteem niet afdoen. De gebruiker kan hierdoor ernstig letsel oplopen. ► Oefen het afdoen van het draagsysteem.

WAARSCHUWING ￭ Tijdens het transport kan de zuighakselaar omvallen of verschuiven. Personen kunnen letsel oplopen en er kan beschadiging optreden. ► De zuighakselaar met spanbanden, riemen of een net dusdanig beveiligen, dat deze niet kan omvallen en niet kan verschuiven. ► Als de zuigpijp niet gemonteerd is: beschermrooster sluiten. ► Zuighakselaar alleen met gemonteerde zuigpijp en aangebouwde blaasmond gebruiken. ► Bewegende onderdelen in de schoepenwiel niet aanraken. ► Als de zuigpijp niet gemonteerd is: beschermrooster sluiten. ► Als de bewegende onderdelen in het schoepenwiel door een voorwerp geblokkeerd zijn: zuighakselaar uitschakelen en accu verwijderen. Pas dan het voorwerp dat de blokkade veroorzaakt wegnemen. ► Accu verwijderen.0458-828-9621-B

Nederlands 4 Veiligheidsinstructies

WAARSCHUWING ￭ De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de accu worden beschadigd en kan er materiële schade ontstaan. ► Een beschadigde accu niet vervoeren. ► De accu in een elektrisch niet geleidende verpakking vervoeren. ￭ Tijdens het vervoer kan de accu omvallen of verschuiven. Personen kunnen letsel oplopen en er kan materiële schade ontstaan. ► De accu in de verpakking zo verpakken dat deze niet kan bewegen. ► De verpakking zo zekeren, dat deze niet kan verschuiven.

WAARSCHUWING ￭ Kinderen kunnen de gevaren van de zuighakselaar niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen. ► De zuighakselaar buiten het bereik van kinderen opslaan. ￭ De elektrische contacten op de zuighakselaar en metalen onderdelen kunnen door vocht corroderen. De zuighakselaar kan beschadigd worden. ► De zuighakselaar schoon en droog opslaan.

WAARSCHUWING ￭ Kinderen kunnen de gevaren van de accu niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen. ► De accu buiten het bereik van kinderen opslaan. ￭ De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de accu worden beschadigd. ► De accu schoon en droog opslaan. ► De accu in een gesloten ruimte opslaan. ► De accu losgekoppeld van de zuighakselaar en de acculader opslaan. ► De accu in een elektrisch niet geleidende verpakking opslaan. ► De accu bij temperaturen tussen de - 10 °C en + 50 °C opslaan.

4.10 Reiniging, onderhoud en reparatie

WAARSCHUWING ￭ Als tijdens de reinigings-, onderhouds- of reparatiewerkzaamheden de accu is aangebracht, kan de zuighakselaar onbedoeld worden ingeschakeld. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan. ► Accu verwijderen. ► Accu verwijderen. ► Accu verwijderen.0458-828-9621-B

Nederlands 5 Zuighakselaar klaar maken voor gebruik ￭ Agressieve reinigingsmiddelen, het reinigen met een waterstraal of puntige voorwerpen kunnen de zuighakselaar en de accu beschadigen. Als de zuighakselaar of de accu niet zo wordt gereinigd als staat beschreven in deze handleiding kunnen de componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen worden uitgeschakeld. Personen kunnen ernstig letsel oplopen. ► Zuighakselaar en accu zo reinigen als in deze handleiding staat beschreven. ￭ Als de zuighakselaar of de accu niet correct wordt onderhouden of gerepareerd, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig of dodelijk letsel oplopen. ► De zuighakselaar, bladblazer en accu niet zelf onderhouden of repareren. ► Als de zuighakselaar of de accu onderhouden of gerepareerd moet worden: contact opnemen met een STIHL dealer.

5.1 Zuighakselaar klaar maken voor gebruik

Voorafgaand aan de werkzaamheden moeten altijd de volgende stappen worden gezet: ► Zorg ervoor dat de volgende componenten zich in een veilige toestand bevinden: – Zuighakselaar, @ 4.6.1 – accu, @ 4.6.2. ► Accu controleren/testen,@ 10.3. ► Accu volledig laden, @ 6.1. ► Zuighakselaar reinigen, @ 17.1. ► Sproeier monteren, @ 7.1 ► Zuigpijp monteren, @ 7.2.1. ► Opvangzak monteren, @ 7.3.1. ► Zuighakselaar controleren, @ 10.2. ► Bedieningselementen controleren, @ 10.1. ► Als de stappen niet kunnen worden uitgevoerd: de zuighakselaar niet gebruiken en contact opnemen met een STIHL dealer.

De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingstemperatuur. De werkelijke laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd staat onder www.stihl.com/charging- times weergegeven. ► De accu zo laden als staat beschreven in de handleiding van de acculader STIHL AL 101, 300, 500.

6.2 Laadtoestand weergeven

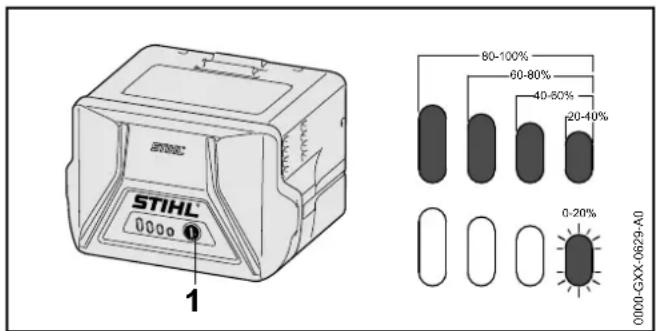

► Druktoets (1) indrukken. De leds branden ca. 5 seconden lang groen en geven de laadtoestand weer. ► Als de rechterled groen knippert: accu laden. 5 Zuighakselaar klaar maken voor gebruik 6 Accu laden en leds

0000-GXX-0629-A020-40%40-60%60-80%80-100%0-20%0458-828-9621-B

Nederlands 7 Zuighakselaar samenbouwen

De leds kunnen de laadtoestand van de accu of storingen aangeven. De leds kunnen groen of rood branden of knipperen.Als de leds groen branden of knipperen, wordt de laadtoestand weergegeven.► Als de leds rood branden of knipperen: storingen opheffen, @ 19.1.In de zuighakselaar of in de accu zit een storing.

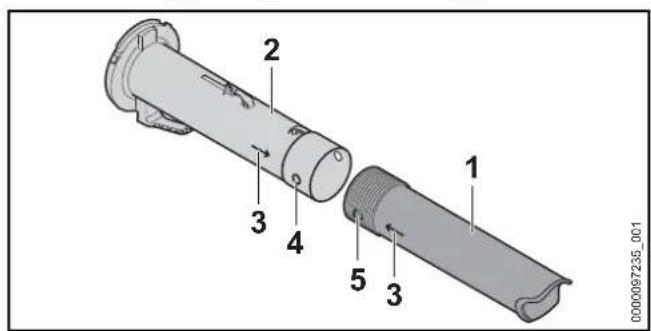

7.1 Sproeier monteren

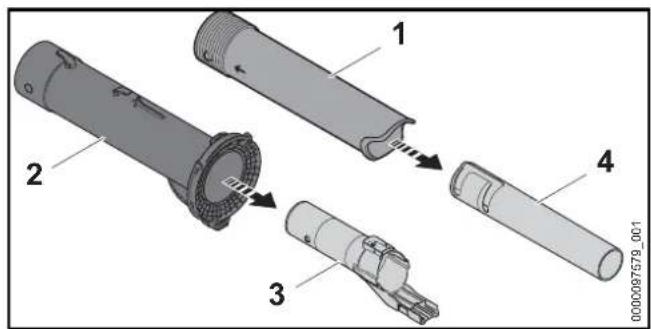

► Blaaspijp (3) uit de zuigpijp (2) trekken.► Blaasmond (4) uit de grote blaasmond (1) trekken.► Gat (4) en pen (5) op dezelfde hoogte brengen.De pijlen (3) zijn naar elkaar gericht. ► Blaasmond (1) op de zuigpijp (2) schuiven.De blaasmond (1) klikt hoorbaar vast en hoeft niet meer te worden uitgebouwd.

7.2 Zuigbuis monteren en demonteren

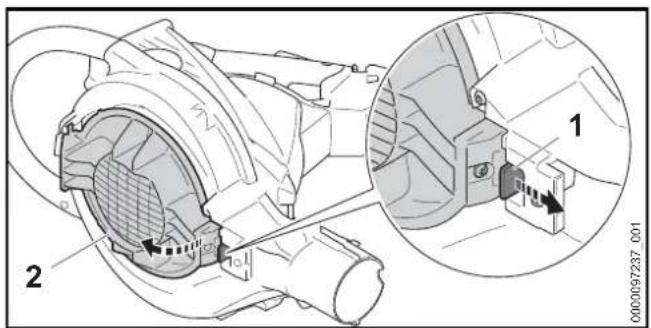

7.2.1 Zuigpijp monteren► Zuighakselaar uitschakelen en de accu eruit nemen► Arrêteerhendel (1) uittrekken.► Beschermrooster (2) volledig openen.► Zuigpijp (3) in het blaasventilatorhuis (4) aanbrengen. ► Zuigpijp in het blaasventilatorhuis zwenken.De zuigpijp (3) klikt hoorbaar vast. 7 Zuighakselaar samenbouwen

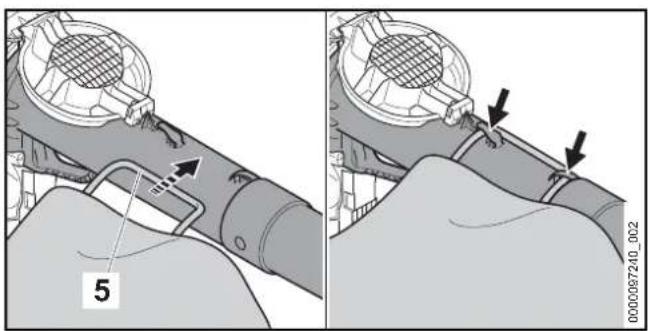

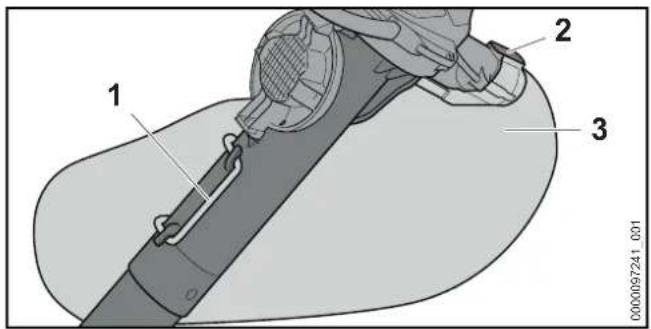

0000097238_0010458-828-9621-B Nederlands 8 Accu aanbrengen en wegnemen7.2.2 Zuigpijp demonteren► Zuighakselaar uitschakelen en de accu eruit nemen.► Zuigpijp vasthouden en arrêteerhendel uittrekken. ► Zuigpijp uit het blaasventilatorhuis verwijderen.► Beschermrooster sluiten.De arrêteerhendel klikt hoorbaar vast.7.3 Opvangzak monteren en demonteren7.3.1 Opvangzak monteren► Zuighakselaar uitschakelen en de accu eruit nemen. ► Ritssluiting bij de opvangzak sluiten.► Opvangzak (1) zo over de opening (2) schuiven, dat de zijdelingse geleidingen (4) uitgelijnd zijn met de uitsparingen (3).De opvangzak klikt hoorbaar vast.► Lus (5) vasthaken.7.3.2 Opvangzak demonteren► Zuighakselaar uitschakelen en de accu eruit nemen.► Lus (1) loshaken.► Arrêteerhendel (2) indrukken en ingedrukt houden.► Opvangzak (3) lostrekken.8.1 Accu plaatsen

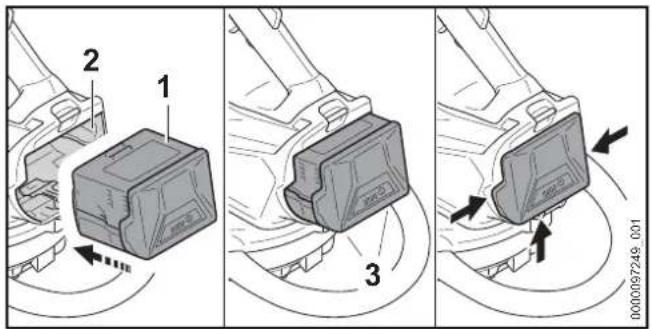

Nederlands 9 Zuighakselaar inschakelen en uitschakelen► Accu (1) zo lang in de accuschacht (2) drukken tot er een klik wordt gehoord.De pijlen (3) bij de accu (1) zijn nog zichtbaar en de accu (1) is vergrendeld in de accuschacht (2). Tussen de zuighakselaar en de accu (1) bestaat geen elektrisch contact.► Accu (1) tot aan de aanslag in de accuschacht (2) drukken.De accu (1) klikt met een tweede klik vast en ligt gelijk met de behuizing van de zuighakselaar.

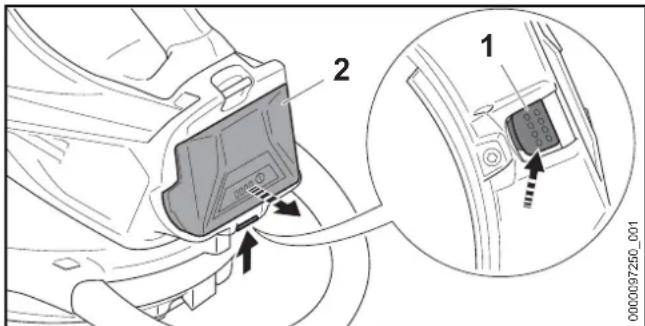

8.2 Accu verwijderen

► Een hand dusdanig voor de accuschacht houden, dat de accu (2) niet eruit kan vallen.► Blokkeerhendel (1) met de andere hand indrukken.De accu (2) is ontgrendeld en kan worden verwijderd.

9.1 Zuighakselaar inschakelen

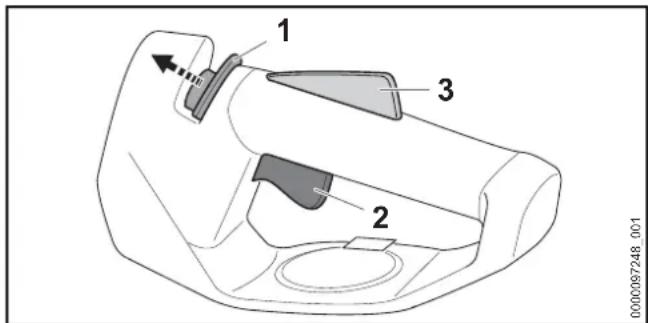

► Zuighakselaar met de rechterhand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.► Zuighakselaar met de linkerhand op de beugelhandgreep zo vasthouden dat de duim om de beugelhandgreep valt.► Deblokkeringsschuif (1) met de duim in de richting van de beugelhandgreep schuiven en vasthouden.► Schakelhendel (2) met de wijsvinger indrukken en ingedrukt houden.De zuighakselaar versnelt en het zuiggoed wordt opgezogen. De deblokkeringsschuif (1) kan worden losgelaten.Hoe verder de schakelhendel (2) is ingedrukt, des te meer zuiggoed wordt opgezogen.Als de Ergo-hendel (3) is ingedrukt, blijft de schakelhendel (2) ontgrendeld. Hierdoor kan de schakelhendel worden losgelaten en weer worden ingedrukt, zonder dat de deblokkeringsschuif opnieuw in de richting van de zuigpijp moet worden geschoven.Als de schakelhendel (2) en de Ergo-hendel (3) worden losgelaten, is de schakelhendel (2) geblokkeerd. De deblokkeringsschuif (1) moet opnieuw in de richting van de beugelhandgreep worden geschoven en daar worden vastgehouden, om de schakelhendel (2) te deblokkeren.

9.2 Zuighakselaar uitschakelen

► Schakelhendel loslaten.Het zuiggoed wordt niet meer aangezogen.► Als er nog steeds zuiggoed wordt aangezogen: accu verwijderen en contact opnemen met een STIHL dealer.De zuighakselaar is defect. 9 Zuighakselaar inschakelen en uitschakelen

Nederlands 10 Zuighakselaar en accu controleren

10.1 Bedieningselementen controleren

Schakelhendel► Accu verwijderen.► Schakelhendel indrukken.► Als de schakelhendel zwaar loopt of niet terugveert in de eindstand: de zuighakselaar niet gebruiken en contact opnemen met een STIHL dealer.De schakelhendel is defect.Zuighakselaar inschakelen► Accu plaatsen.► Schakelhendel indrukken en ingedrukt houden. Het zuiggoed wordt aangezogen.► Als er 3 leds rood knipperen: accu verwijderen en contact opnemen met een STIHL dealer.In de zuighakselaar zit een storing.► Schakelhendel loslaten.Het zuiggoed wordt niet meer aangezogen.► Als er nog steeds zuiggoed wordt aangezogen: accu verwijderen en contact opnemen met een STIHL dealer.De zuighakselaar is defect.

10.2 Zuighakselaar controleren

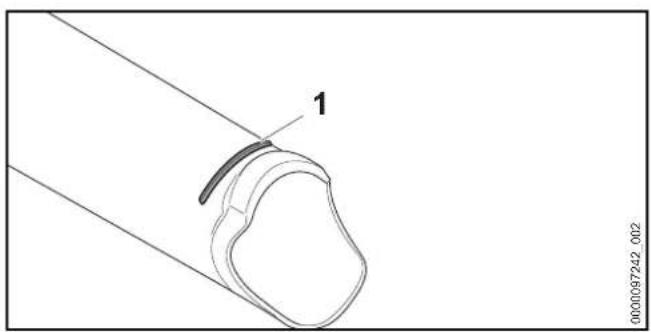

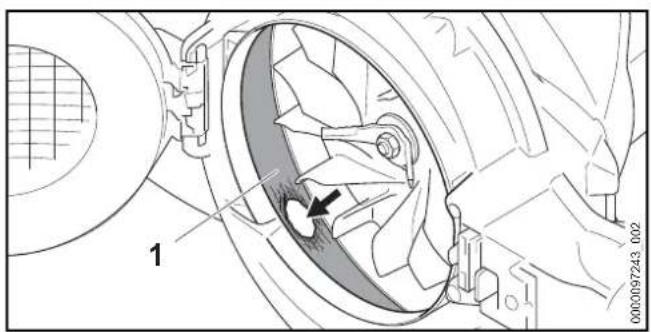

► Zuighakselaar uitschakelen en de accu eruit nemen.Zuigpijp controleren► Controleren of de slijtmarkering (1) bij de zuigpijp zichtbaar is.► Als de slijtmarkering bij de zuigpijp niet zichtbaar is: zuighakselaar niet gebruiken en contact opnemen met een STIHL dealer.► Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.Slijtinzetstuk controleren► Zuigpijp demonteren.► Controleren of het slijtinzetstuk (1) beschadigd is.► Als het slijtinzetstuk beschadigd is: zuighakselaar niet gebruiken en contact opnemen met een STIHL dealer.► Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer. 10 Zuighakselaar en accu controleren

0000097242_002 0000097243_0020458-828-9621-B

Nederlands 11 Werken met de zuighakselaar

10.3 Accu controleren/testen

► Druktoets op de accu indrukken. De leds branden of knipperen. ► Als de leds niet branden of knipperen: accu niet gebruiken en contact opnemen met een STIHL dealer. In de accu zit een storing.

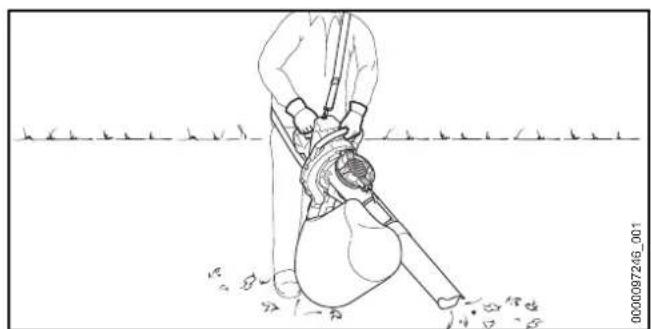

11.1 Zuighakselaar vasthouden en bedienen

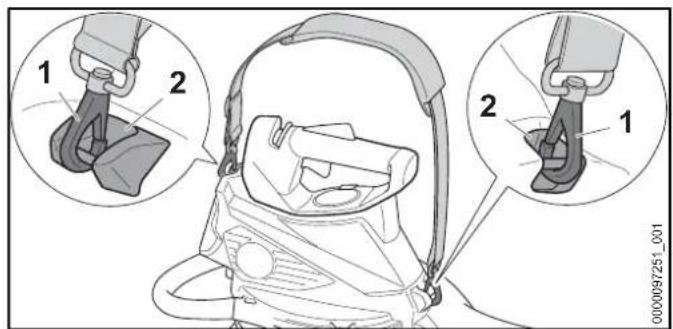

► Draagogen (2) vasthaken in de karabijnhaak (1) ► De zuighakselaar zo met de linkerhand op de beugelhandgreep en de rechterhand op de bedieningshandgreep vasthouden en bedienen, dat de duim van de linkerhand om de beugelhandgreep en de duim van de rechterhand om de bedieningshandgreep valt.

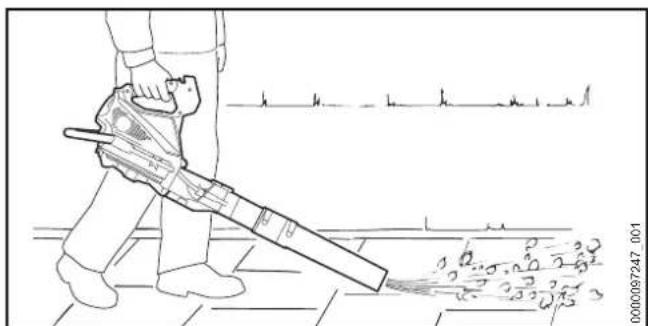

► Blaasmond op de grond richten. ► Langzaam en gecontroleerd in voorwaartse richting lopen.

11.3 Opvangzak legen

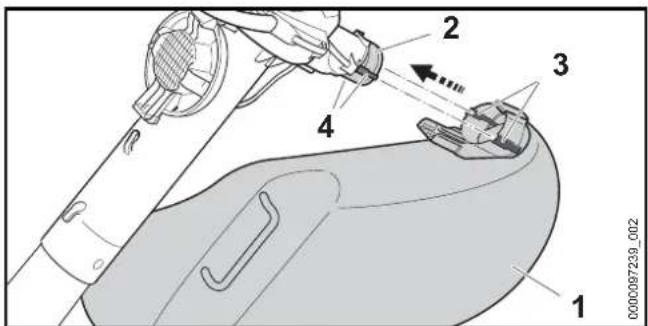

► Zuighakselaar uitschakelen en de accu eruit nemen. ► Opvangzak van de zuighakselaar demonteren. ► Opvangzak zo aan het draagoog dragen dat er niets uit de opening kan vallen. ► Ritssluiting volledig openen en inhoud volgens de wettelijke voorschriften afvoeren. ► Ritssluiting volledig sluiten. ► Opvangzak aan de zuighakselaar monteren.

12.1 Zuigpijp en opvangzak demonteren

► Zuighakselaar uitschakelen en de accu eruit nemen. ► Zuigpijp demonteren. ► Opvangzak demonteren. 11 Werken met de zuighakselaar

Nederlands 13 Bladblazer ombouwen tot zuighakselaar

12.2 Bedieningshandgreep draaien

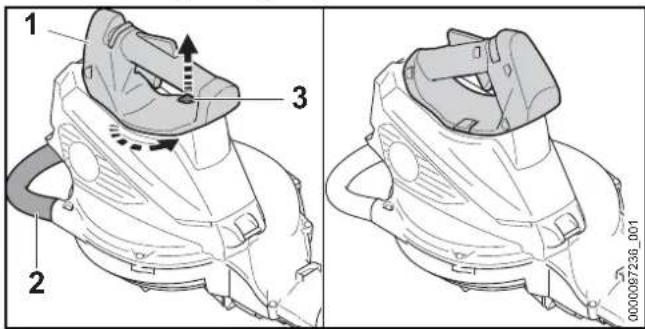

► Zuighakselaar met een hand bij de bedieningshandgreep (1) vasthouden.► Arrêteerhendel (3) naar boven draaien en vasthouden.► Beugelhandgreep (2) 45° linksom verdraaien.► Arrêteerhendel (3) loslaten.► Beugelhandgreep (2) zolang linksom draaien tot hij vastklikt.

12.3 Blaaspijp monteren en demonteren

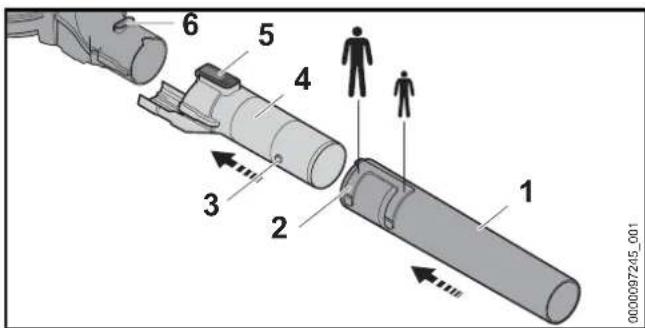

12.3.1 Blaaspijp monteren► Pen (3) en groef (2) op dezelfde hoogte brengen.► Blaasmond (1) tot de gewenste positie op de blaaspijp (4) schuiven.► Sproeier (1) zo lang verdraaien tot deze vastklikt.De blaasmond (1) klikt hoorbaar vast.► Arrêteerhendel (5) en groef (6) op dezelfde hoogte brengen.► Blaaspijp (4) op de bladblazer schuiven.De arrêteerhendel (5) klikt hoorbaar vast.12.3.2 Blaaspijp demonteren► Arrêteerhendel indrukken en ingedrukt houden.► Blaaspijp van de bladblazer verwijderen.

12.4 Bladblazer vasthouden en geleiden

► Bladblazer met een hand op de bedieningshandgreep zo vasthouden en sturen dat de duim om de bedieningshandgreep valt.

► Accu aanbrengen en bladblazer inschakelen.► Blaasmond op de grond richten.► Langzaam en gecontroleerd in voorwaartse richting lopen.

13.1 Bladblazer ombouwen tot zuighakselaar

► Bladblazer uitschakelen en de accu wegnemen.► Blaaspijp demonteren.► Bedieningshandgreep draaien.

Nederlands 14 Na de werkzaamheden ► Zuigpijp monteren. ► Opvangzak monteren.

► Zuighakselaar uitschakelen en de accu eruit nemen. ► Opvangzak legen. ► Als de zuighakselaar nat is: zuighakselaar laten drogen. ► Als de opvangzak nog nat is: opvangzak laten drogen. ► Als de accu nat is: de accu laten drogen. ► Zuighakselaar reinigen. ► Opvangzak reinigen. ► Accu reinigen.

15.1 Zuighakselaar transporteren

► Zuighakselaar uitschakelen en de accu eruit nemen. ► Als de zuigpijp gedemonteerd wordt: beschermrooster sluiten. Zuighakselaar dragen ► Zuighakselaar met één hand zo op de beugelhandgreep dragen dat de zuigpijp naar achteren is gericht. ► Als de zuighakselaar tot bladblazer is omgebouwd: bladblazer met een hand aan de bedieningshandgreep dragen. Zuighakselaar in een voertuig vervoeren ► De zuighakselaar zo borgen dat de zuighakselaar niet kan vallen en verschuiven.

► Zuighakselaar uitschakelen en de accu eruit nemen. ► Controleren of de accu in de veilige, goede staat verkeert. ► Accu zo verpakken dat aan de volgende voorwaarden wordt voldaan: – De verpakking mag niet elektrisch geleidend zijn. – De accu mag zich niet in de verpakking kunnen bewegen. ► Verpakking zo borgen dat deze niet kan vallen en verschuiven. De accu is onderworpen aan de eisen voor het transport van gevaarlijke goederen. De accu is geclassificeerd als UN 3480 (lithium-ionaccu's) en is gecontroleerd volgens het UN- handboek Beproevingen en Criteria , deel III, subparagraaf

16.1 Zuighakselaar opbergen

► Zuighakselaar uitschakelen en de accu eruit nemen. ► De zuighakselaar zo opbergen dat aan de volgende voorwaarden wordt voldaan: – De zuighakselaar bevindt zich buiten het bereik van kinderen. – De zuighakselaar is schoon en droog.

STIHL adviseert de accu bij een laadtoestand tussen 40% en 60% (2 groen brandende leds) op te slaan. ► De accu zo opslaan dat aan de volgende voorwaarden wordt voldaan: – De accu bevindt zich buiten het bereik van kinderen. – De accu is schoon en droog. – De accu bevindt zich in een gesloten ruimte. – De accu is losgekoppeld van de zuighakselaar en de acculader. 14 Na de werkzaamheden 15 Vervoeren 16 Opslaan0458-828-9621-B

Nederlands 17 Reinigen – De accu zit in een elektrisch niet geleidende verpakking. – De accutemperatuur ligt tussen de - 10 °C en + 50 °C.

17.1 Zuighakselaar reinigen

► Zuighakselaar uitschakelen en de accu eruit nemen. ► De zuighakselaar met een vochtige doek reinigen. ► Reinig de ventilatiesleuven met een kwast. ► Beschermrooster schoonvegen met een kwast of een zachte borstel. ► Het gebied rondom het schoepenwiel schoonmaken met een vochtige doek. ► Opvangzak uitkloppen en met een vochtige doek reinigen. ► Vreemde voorwerpen uit de accuschacht verwijderen en de accuschacht met een vochtige doek reinigen. ► Elektrische contacten in de accuschacht met een kwast of een zachte borstel reinigen.

► De accu met een vochtige doek reinigen.

18.1 Zuighakselaar onderhouden en repareren

De gebruiker kan de zuighakselaar niet zelf onderhouden en repareren. ► Als de zuighakselaar onderhouden moet worden of defect of beschadigd is: contact opnemen met een STIHL dealer.

18.2 Accu onderhouden en repareren

De accu hoeft niet te worden onderhouden en kan niet worden gerepareerd. ► Als de accu defect of beschadigd is: accu vervangen. 17 Reinigen 18 Onderhoud en reparatie0458-828-9621-B

Nederlands 19 Storingen opheffen

19.1 Storingen aan de bladblazer of de accu verhelpen

19 Storingen opheffen Storing Leds op de accu Oorzaak Oplossing De zuighakselaar start niet bij het inschakelen. 1 led knippert groen. De laadtoestand van de accu is te laag. ► Laad de accu. 1 led brandt rood. De accu is te warm of te koud. ► Accu verwijderen. ► Laat de accu afkoelen of opwarmen. 3 leds knipperen rood. In de zuighakselaar zit een storing. ► Accu verwijderen. ► Elektrische contacten in de accuschacht reinigen. ► Accu plaatsen. ► Zuighakselaar inschakelen. ► Als er nog steeds 3 leds rood knipperen: de bladblazer niet gebruiken en contact opnemen met een STIHL dealer. 3 leds branden rood. De zuighakselaar is te warm. ► Accu verwijderen. ► Zuighakselaar laten afkoelen. 4 leds knipperen rood. In de accu zit een storing. ► Neem de accu eruit en plaats deze weer terug. ► Zuighakselaar inschakelen. ► Als er nog steeds 4 leds rood knipperen: de accu niet gebruiken en contact opnemen met een STIHL dealer. De elektrische aansluiting tussen de zuighakselaar en de accu is onderbroken. ► Accu verwijderen. ► Elektrische contacten in de accuschacht reinigen. ► Accu plaatsen. De zuighakselaar of de accu is vochtig. ► Zuighakselaar of accu laten drogen. De zuighakselaar schakelt tijdens het gebruik uit. 3 leds branden rood. De zuighakselaar is te warm. ► Accu verwijderen. ► Zuighakselaar laten afkoelen. Er is sprake van een elektrische storing. ► Neem de accu eruit en plaats deze weer terug. ► Zuighakselaar inschakelen. De zuighakselaar is verstopt. ► Accu verwijderen. ► Zuighakselaar reinigen.0458-828-9621-B

Nederlands 19 Storingen opheffen De zuigcapaciteit is te laag. De opvangzak is vol of vervuild. ► Accu verwijderen. ► Opvangzak legen. ► Opvangzak reinigen. De zuigpijp of het schoepenwiel is verstopt. ► Accu verwijderen. ► Zuighakselaar reinigen. De werktijd van de zuighakselaar is te kort. De accu is niet volledig geladen. ► Accu volledig laden. De levensduur van de accu is overschreden. ► Vervang de accu. Na het aanbrengen van de accu in de acculader start het laadproces niet. 1 led brandt rood. De accu is te warm of te koud. ► Accu in de acculader laten zitten. De laadprocedure start automatisch zodra het toelaatbare temperatuurbereik is bereikt. Storing Leds op de accu Oorzaak Oplossing0458-828-9621-B

Nederlands 20 Technische gegevens

20.1 Zuighakselaar STIHL SHA 56

– Vrijgegeven accu: STIHL AK – Blaaskracht: 8 N – Maximale luchtsnelheid: 56 m/s – Luchtdebiet zuighakselaar 510 m³/h – Volume opvangzak: 40 l – Gewicht zuighakselaar zonder accu: 4,2 kg – Gewicht bladblazer zonder accu: 3,2 kg De looptijd staat bij www.stihl.com/battery-life aangegeven.

– Accutechnologie: lithium-ionen – Spanning: 36 V – Capaciteit in Ah: zie typeplaatje – Aantal ampère-uren in Wh: zie typeplaatje – Gewicht in kg: zie typeplaatje – Toelaatbaar temperatuurbereik voor gebruik en opslag: - 10 °C tot + 50 °C

20.3 Geluids- en trillingswaarden

De K-waarde voor het geluidsdrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidsvermogenniveau bedraagt 2 dB(A). De K-waarde voor de trillingswaarden bedraagt 2m/s². STIHL adviseert een gehoorbeschermer te dragen. – Geluiddrukniveau L

(zuighakselaar) gemeten volgens 50636-2-100: 83 dB(A). – Geluiddrukniveau L

gemeten volgens EN 50636-2-100: – Bedieningshandgreep: 0,8 m/s² – Beugelhandgreep: 1,1 m/s² De aangeven trillingswaarden zijn volgens een gestandaardiseerde testprocedure gemeten en kunnen ter vergelijking van elektrische apparaten worden geraadpleegd. De daadwerkelijk optredende trillingswaarden kunnen afhankelijk van de manier van gebruik afwijken van de aangegeven waarden. De aangegeven trillingswaarden kunnen worden gebruikt voor een eerste inschatting van de trillingsbelasting. De daadwerkelijke trillingsbelasting moet worden ingeschat. Daarbij kan ook rekening worden gehouden met de tijden waarop het elektrische apparaat is uitgeschakeld en die waarin het weliswaar is ingeschakeld, maar zonder belasting draait. Informatie over het voldoen aan de EG-richtlijn 2002/44/EG inzake trillingen is op www.stihl.com/vib aangegeven.

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën. Informatie met betrekking tot het voldoen aan het REACH- voorschrift is onder www.stihl.com/reach weergegeven.

21.1 Onderdelen en toebehoren

STIHL adviseert alleen originele STIHL onderdelen en origineel STIHL toebehoren te gebruiken. 20 Technische gegevens 21 Onderdelen en toebehoren Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.0458-828-9621-B

Nederlands 22 Milieuverantwoord afvoeren Reserveonderdelen en toebehoren van andere fabrikanten kunnen door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie niet worden beoordeeld en STIHL kan ook niet borg staan voor het gebruik ervan. Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.

22.1 Zuighakselaar en accu afvoeren

Informatie over de afvoer is verkrijgbaar bij de gemeente of bij een STIHL dealer. Een onjuiste afvoer kan schadelijk zijn voor de gezondheid en voor het milieu. ► De STIHL producten inclusief de verpakking volgens de plaatselijke voorschriften bij een geschikt verzamelpunt voor recycling inleveren. ► Niet bij het huisvuil afvoeren.

23.1 Zuighakselaar STIHL SHA 56

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Duitsland verklaart op eigen verantwoordelijkheid dat – Constructie: accu-zuighakselaar –merk: STIHL –Type: SHA56 – Serie-identificatie: SA02 voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/14/EG en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd: EN 55014-1, EN 55014-2, EN 60335-1 en EN 50636-2-100. Voor het bepalen van het gemeten en het gegarandeerde geluidsvermogenniveau werd gehandeld volgens de richtlijn 2000/14/EG, bijlage V. – Gemeten geluidsvermogenniveau: 94 dB(A) – Gewaarborgd geluidsniveau: 96 dB(A) De technische documentatie wordt bij de productgoedkeuring van ANDREAS STIHL AG & Co. KG bewaard. Het productiejaar, het productieland en het machinenummer staan vermeld op de zuighakselaar. Waiblingen, 15-7-2021 ANDREAS STIHL AG & Co. KG Bij volmacht Dr. Jürgen Hoffmann, hoofd van de afdeling productgoedkeuring, -regelgeving

24.1 Zuighakselaar STIHL SHA 56

ANDREAS STIHL AG & Co. KG 22 Milieuverantwoord afvoeren 23 EU-conformiteitsverklaring 24 UKCA-conformiteitsverklaring0458-828-9621-B

Nederlands 24 UKCA-conformiteitsverklaring Badstraße 115 D-71336 Waiblingen Duitsland verklaart op eigen verantwoordelijkheid dat – Constructie: accu-zuighakselaar –merk: STIHL –Type: SHA56 – Serie-identificatie: SA02 voldoet aan de betreffende bepalingen van de Britse richtlijnen The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 en Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd: EN 55014-1, EN 55014-2, EN 60335-1 en EN 50636-2-100. Voor het bepalen van het gemeten en het gegarandeerde geluidsvermogenniveau werd gehandeld volgens de Britse richtlijn Noise Emission in the Environment by Equipment for use Outdoors Regulations 200, Schedule 8. – Gemeten geluidsvermogenniveau: 94 dB(A) – Gewaarborgd geluidsniveau: 96 dB(A) De technische documentatie wordt bij ANDREAS STIHL AG & Co. KG bewaard. Het productiejaar, het productieland en het machinenummer staan vermeld op de zuighakselaar. Waiblingen, 15-7-2021 ANDREAS STIHL AG & Co. KG Bij volmacht Dr. Jürgen Hoffmann, hoofd van de afdeling productgoedkeuring, -regelgevingwww.stihl.com *04588289621B* 0458-828-9621-B 0458-828-9621-B INT1 DGFIn
