BG 66 C - Soffiatore STIHL - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo BG 66 C STIHL in formato PDF.
| Tipo di prodotto | Soffiatore termico a motore due tempi |
| Marca | STIHL |
| Modello | BG 66 C |
| Cilindrata | 27,2 cm³ |
| Potenza | 0,6 kW (0,8 CV) secondo ISO 7293 |
| Peso (serbatoio vuoto) | 4,8 kg |
| Alimentazione carburante | Miscela benzina/olio due tempi 1:50 |
| Portata d'aria (ugello tondo) | 630 m³/h |
| Velocità aria massima (ugello tondo) | 62 m/s |
| Regime minimo | 2500 giri/min |
| Livello di pressione sonora (modalità soffiatore) | 86 dB(A) |
| Livello di potenza acustica | 98 dB(A) |
| Tasso di vibrazioni (impugnatura destra) | 2,1 m/s² |
| Candela | NGK CMR 6H o BOSCH USR 4AC (distanza 0,5 mm) |
| Capacità serbatoio | Circa 0,5 L (non specificato esattamente) |
| Funzioni principali | Soffiatura (ugello tondo e piatto), aspirazione possibile con kit opzionale |
| Manutenzione ordinaria | Pulizia filtro aria, svuotamento serbatoio, sostituzione candela ogni 100 h |
| Dispositivi di sicurezza | Arresto motore tramite leva di regolazione (posizione 0), griglia protezione turbina |
| Ricambi | Filtri, candela, filtro carburante, turbina, parti di usura disponibili presso rivenditore STIHL |
| Informazioni generali | Manuale d'uso disponibile in PDF, garanzia e riparazioni presso STIHL |
Domande frequenti - BG 66 C STIHL
Domande degli utenti su BG 66 C STIHL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Soffiatore in formato PDF gratuitamente! Trova il tuo manuale BG 66 C - STIHL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BG 66 C del marchio STIHL.
MANUALE UTENTE BG 66 C STIHL
1 Per queste Istruzioni d'uso....45 2 Avvertenze di sicurezza e tecnica operativa ....45
3 Completamento del soffiatore.... 50

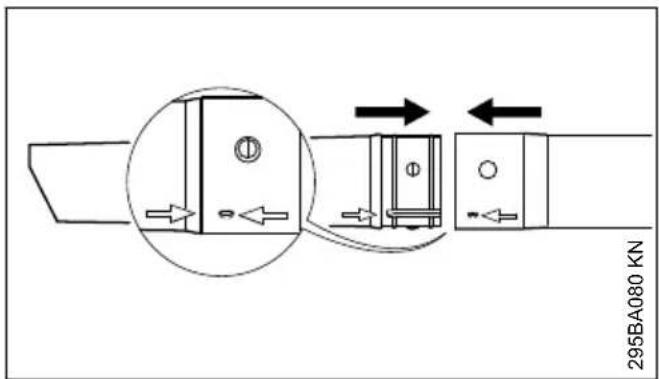

4 Completamento dell'aspiratore-trituratore.52
5 Carburante.... 53
6 Rifornimento del carburante....54

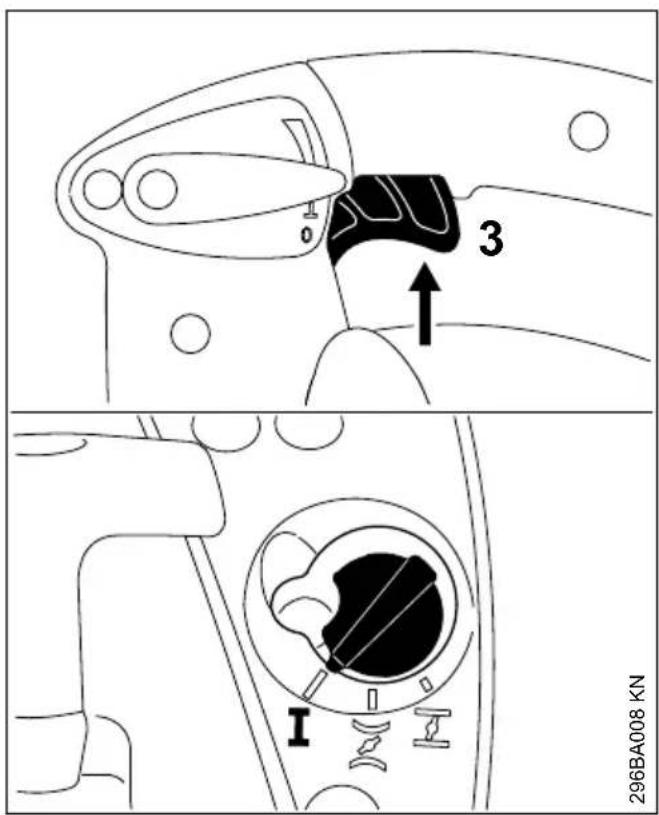

7 Avviamento/arresto del motore.... 55

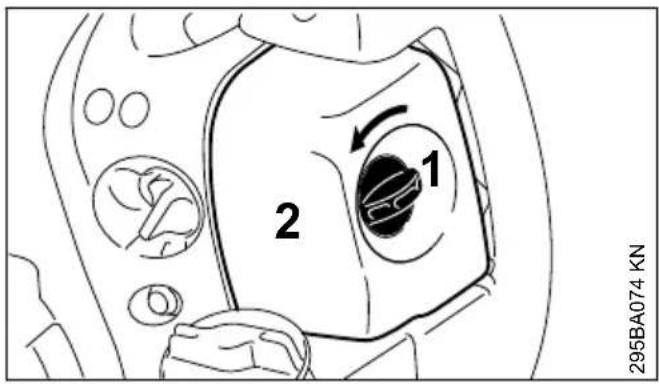

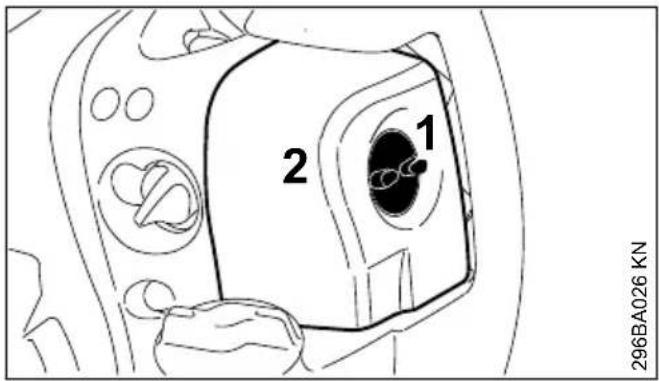

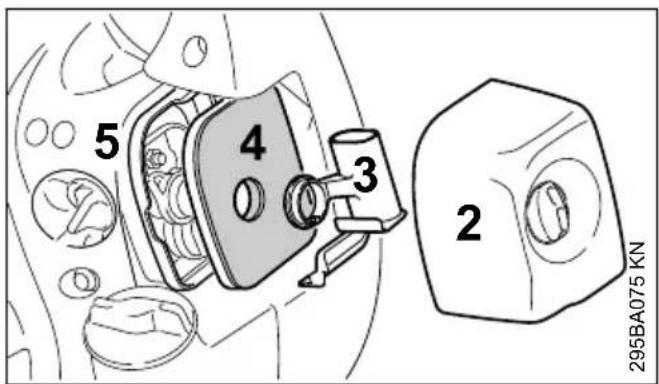

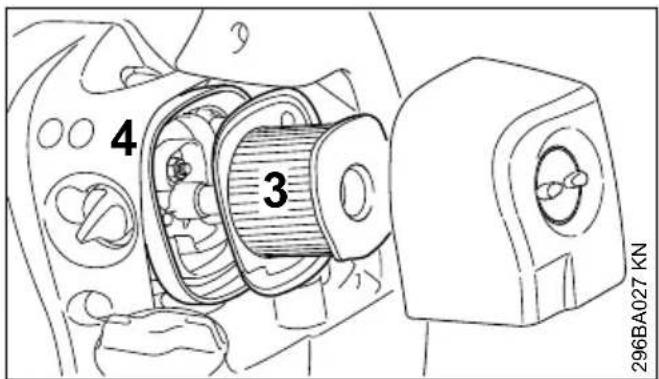

8 Pulizia del filtro....57

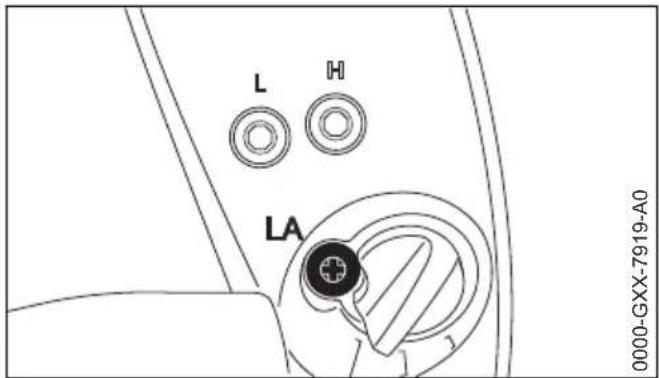

9 Impostazione del carburatore.... 59

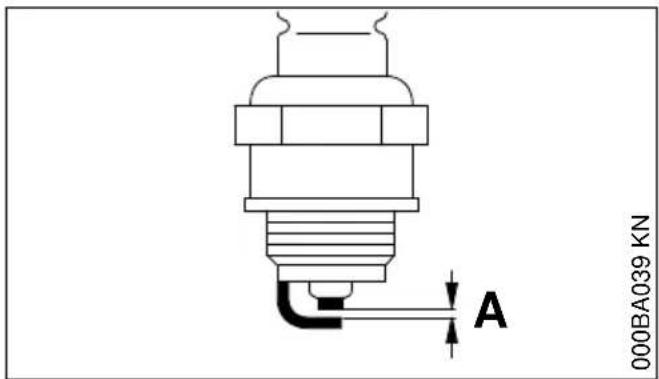

10 Candela....59
11 Comportamento del motore in marcia......60
12 Conservazione dell'apparecchiatura......60
13 Istruzioni di manutenzione e cura...... 60
14 Ridurre al minimo l'usura ed evitare i danni 61

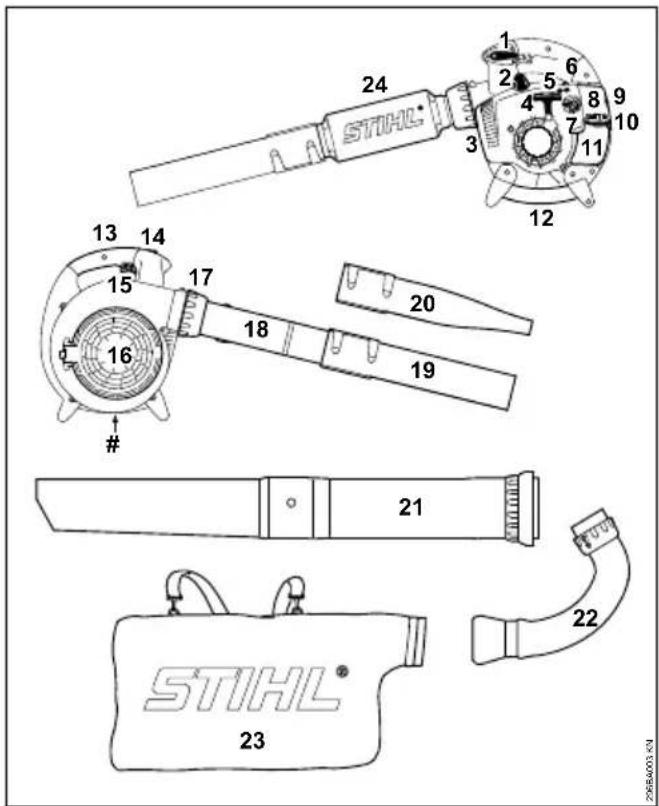

15 Componenti principali.... 62
16 Dati tecnici.... 63
17 Avvertenze per la riparazione.... 64
18 Smaltimento.... 64
19 Dichiarazione di conformità UE....65

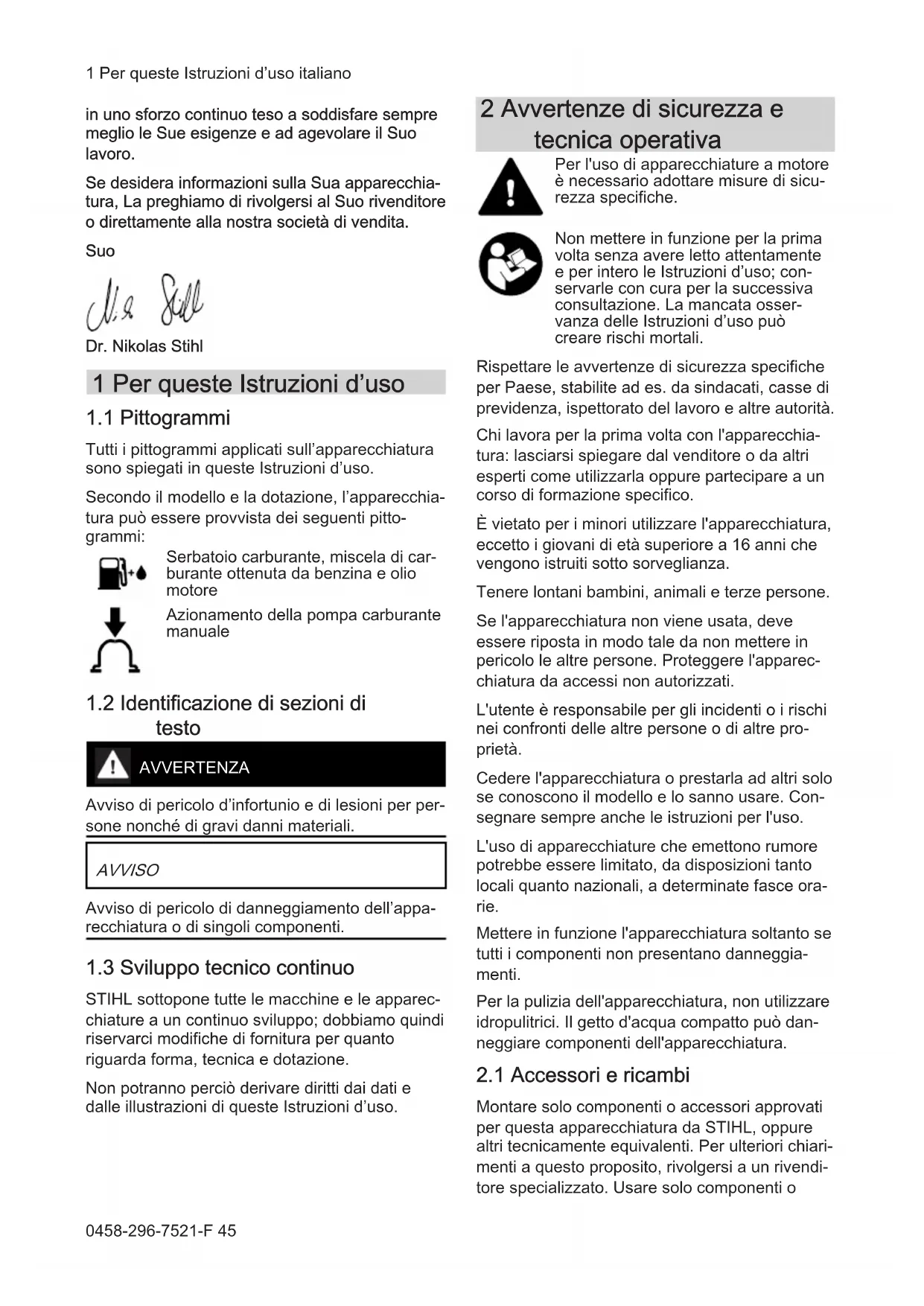

Egregio cliente,
La ringrazio vivamente per avere scelto un prodotto di qualità della ditta STIHL.
Questo prodotto è stato realizzato secondo moderni procedimenti di produzione ed adeguate misure per garantirne la qualità. Siamo impegnati
1 Per queste Istruzioni d'uso italiano
in uno sforzo continuo teso a soddisfare sempre meglio le Sue esigenze e ad agevolare il Suo lavoro.
Se desidera informazioni sulla Sua apparecchiatura, La preghiamo di rivolgersi al Suo rivenditore o direttamente alla nostra società di vendita.
Suo
N.a. Sill
Dr. Nikolas Stihl
1 Per queste Istruzioni d'uso
1.1 Pittogrammi
Tutti i pittogrammi applicati sull'apparecchiatura sono spiegati in queste Istruzioni d'uso.
Secondo il modello e la dotazione, l'apparecchiatura può essere provvista dei seguenti pitto-grammi:
Serbatoio carburante, miscela di carburante ottenuta da benzina e olio motore

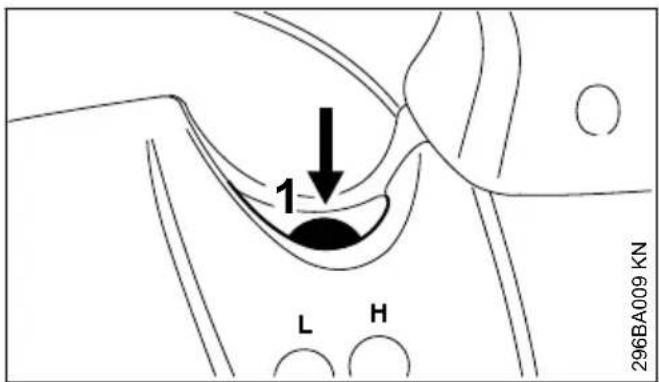

Azionamento della pompa carburante manuale
1.2 Identificazione di sezioni di testo
AVVERTENZA
Avviso di pericolo d'infortunio e di lesioni per persone nonché di gravi danni materiali.
AVVISO
Avviso di pericolo di danneggiamento dell'apparecchiatura o di singoli componenti.
1.3 Sviluppo tecnico continuo
STIHL sottopone tutte le macchine e le apparecchiature a un continuo sviluppo; dobbiamo quindi riservarci modifiche di fornitura per quanto riguarda forma, tecnica e dotazione.
Non potranno perciò derivare diritti dai dati e dalle illustrazioni di queste Istruzioni d'uso.
2 Avvertenze di sicurezza e tecnica operativa
Per l'uso di apparecchiature a motore è necessario adottare misure di sicurezza specifiche.
Non mettere in funzione per la prima volta senza avere letto attentamente e per intero le Istruzioni d'uso; conservarle con cura per la successiva consultazione. La mancata osservanza delle Istruzioni d'uso può creare rischi mortali.
Rispettare le avvertenze di sicurezza specifiche per Paese, stabilite ad es. da sindacati, casse di previdenza, ispettorato del lavoro e altre autorità.
Chi lavora per la prima volta con l'apparecchiatura: lasciarsi spiegare dal venditore o da altri esperti come utilizzarla oppure partecipare a un corso di formazione specifico.
È vietato per i minori utilizzare l'apparecchiatura, eccetto i giovani di età superiore a 16 anni che vengono istruiti sotto sorveglianza.
Tenere lontani bambini, animali e terze persone.
Se l'apparecchiatura non viene usata, deve essere riposta in modo tale da non mettere in pericolo le altre persone. Proteggere l'apparecchiatura da accessi non autorizzati.
L'utente è responsabile per gli incidenti o i rischi nei confronti delle altre persone o di altre proprietà.
Cedere l'apparecchiatura o prestarla ad altri solo se conoscono il modello e lo sanno usare. Consegnare sempre anche le istruzioni per l'uso.
L'uso di apparecchiature che emettono rumore potrebbe essere limitato, da disposizioni tanto locali quanto nazionali, a determinate fasce orarie.
Mettere in funzione l'apparecchiatura soltanto se tutti i componenti non presentano danneggia- menti.
Per la pulizia dell'apparecchiatura, non utilizzare idropulitrici. Il getto d'acqua compatto può danneggiare componenti dell'apparecchiatura.
2.1 Accessori e ricambi
Montare solo componenti o accessori approvati per questa apparecchiatura da STIHL, oppure altri tecnicamente equivalenti. Per ulteriori chiarimenti a questo proposito, rivolgersi a un rivenditore specializzato. Usare solo componenti o
accessori di alta qualità. In caso contrario potrebbe sussistere il rischio di incidenti o danni all'apparecchiatura.
STIHL raccomanda di utilizzare componenti e accessori originali STIHL, in quanto hanno caratteristiche ottimali per l'uso in combinazione con il prodotto e rispondono alle esigenze dell'utente.
Non alterare l'apparecchiatura – sussiste il rischio di comprometterne la sicurezza. STIHL declina ogni responsabilità per i danni a persone e materiali derivanti dall'uso di componenti applicati non consentiti.
2.2 Idoneità fisica
Chi lavora con l'apparecchiatura deve essere riposato, in salute e in buona forma fisica.
Chi per motivi di salute non deve fare sforzi, deve chiedere a un medico se è in grado di affrontare il lavoro con un'apparecchiatura a motore.
Solo per portatori di pacemaker: l'impianto di accensione di questa apparecchiatura emette un campo elettromagnetico molto esiguo. Non è possibile escludere del tutto un'interferenza con alcuni tipi di pacemaker. Per evitare rischi alla salute, STIHL raccomanda di rivolgersi al proprio medico curante e al fabbricante del pacemaker.
Non si deve usare l'apparecchiatura dopo avere assunto bevande alcoliche, medicine che pregiudicano la prontezza di riflessi, o droghe.
2.3 Utilizzo appropriato
Il soffiatore permette di eliminare fogliame, erba, carta e simili, per es. in aree verdi, campi sportivi, parcheggi o passi carrai. È anche adatto a liberare dalle foglie i tracciati nei boschi.
L'aspiratore/trituratore è inoltre concepito per aspirare fogliame e altri rifiuti leggeri sciolti e non infiammabili.
Non soffiare o aspirare materiali nocivi alla salute.
Non è consentito impiegare l'apparecchiatura per altri scopi; si potrebbero causare incidenti o danni all'apparecchiatura stessa. Non modificare il prodotto – anche questo potrebbe causare infortuni oppure danneggiare l'apparecchiatura.
2.4 Abbigliamento ed equipaggiamento
Indossare l'abbigliamento e l'equipaggiamento prescritti.
L'abbigliamento deve essere adatto al lavoro e non d'impaccio. Abbiglia- mento aderente, tuta e non il camice
Non portare un abbigliamento né altro, come sciarpe, cravatte o monili, che possa introdursi nell'apertura di aspirazione dell'aria. Legare i capelli lunghi in modo che rimangano al di sopra delle spalle.
Calzare scarpe robuste con suola antiscivolo
AVVERTENZA
Per ridurre il pericolo di lesioni agli occhi, portare occhiali di protezione ben aderenti secondo la norma EN 166. Badare alla corretta posizione degli occhiali di protezione.
Portare una protezione acustica "personalizzata" – per es. le capsule auricolari.
STIHL offre un'ampia gamma di dispositivi di protezione individuale.
2.5 Trasporto dell'apparecchiatura
Spegnere sempre il motore.
Per il trasporto su veicoli:
- Fissare l'apparecchiatura affinché non si ribalti, non si danneggi e non fuoriesca carburante
2.6 Rifornimento
La benzina è estremamente infiammabile- mantenere le distanze dalle fiamme libere - non spandere carburante - non fumare.
Prima del rifornimento arrestare il motore.
Non fare rifornimento finché il motore è ancora caldo – il carburante potrebbe fuoriuscire – Pericolo d'incendio!
Aprire con prudenza il tappo del serbatoio affinché si possa eliminare gradualmente la sovrapressione e non schizzi fuori il carburante.
Fare rifornimento soltanto in luoghi ben aerati.
Se è fuoriuscito carburante, pulire subito l'apparecchiatura – evitare di macchiare l'abbigliamento con il carburante, altrimenti cambiarlo rapidamente.
Fare attenzione ai difetti di tenuta! Se fuoriesce carburante, non avviare il motore – pericolo di morte dovuto a ustioni!
Dopo il rifornimento serrare il più possibile il tappo a vite.
In questo modo si riduce il rischio che il tappo del serbatoio si stacchi per via delle vibrazioni e fuoriesca il carburante.
2.7 Prima di iniziare
Controllare che l'apparecchiatura sia in condizioni di funzionare in sicurezza, rispettare quanto riportato nel capitolo corrispondente delle istruzioni per l'uso:
- Verificare la tenuta del sistema del carburante, soprattutto i componenti visibili, ad es. tappo del serbatoio, raccordi tra flessibili, pompa carburante manuale (solo per apparecchiature a motore con pompa carburante manuale). In caso di mancata tenuta o di danneggiamento, non avviare il motore – pericolo d'incendio! Prima di mettere in esercizio l'apparecchiatura, farla riparare dal rivenditore
- Il grilletto deve essere scorrevole e scattare automaticamente in posizione di minimo

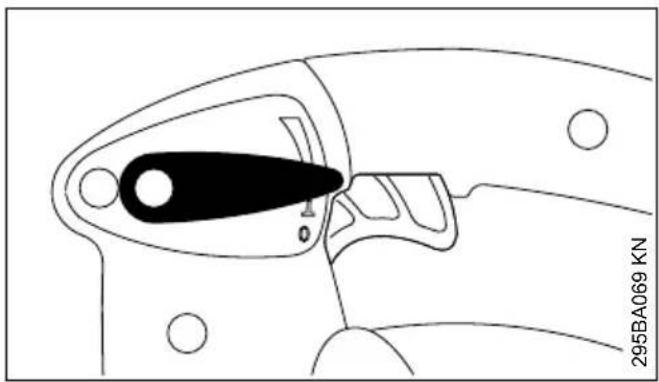

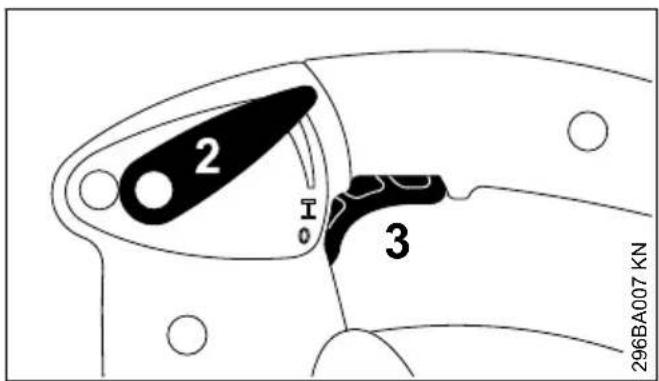

- La leva di posizionamento/pulsante deve essere facilmente spostabile su STOP o su 0
- Le impugnature devono essere pulite e asciutte, senza olio né sporcizia – per una guida sicura dell'apparecchiatura a motore
- L'impianto di soffiatura deve essere montato a norma
- Controllare la sede della spina dell'impianto di accensione – se non correttamente inserita, sussiste il rischio che si formino scintille che possano incendiare la miscela carburante-aria che fuoriesce – Pericolo d'incendio!
- Controllare le condizioni della ventola e del carter soffiatore
L'usura sul carter del soffiatore (incrinature, deformazioni) può esporre al rischio di lesione per la fuoriuscita di corpi estranei. In caso di danni al carter del soffiatore, rivolgersi al rivenditore – STIHL consiglia il rivenditore STIHL
Non eseguire modifiche ai dispositivi di comando e di sicurezza
L'apparecchiatura può essere azionata soltanto in condizioni di sicurezza – Pericolo di incidente!
2.8 Avviare il motore
Avviare il motore ad almeno 3 m dal luogo di rifornimento e non in ambienti chiusi.
L'apparecchiatura viene utilizzata da una sola persona – nessun'altra persona deve soffermarsi nell'area di lavoro, neppure durante l'avviamento.
Non avviare il motore a mano libera, ma come descritto nelle Istruzioni.
Solo su terreno piano, fare attenzione ad avere una posizione sicura, tenere l'apparecchiatura saldamente.
Dopo l'avviamento del motore, sussiste il rischio che siano scagliati oggetti ad alta velocità (ad es. pietre) per via della forza crescente del flusso d'aria.
2.9 Durante il lavoro
In caso di pericolo imminente o di emergenza, spegnere subito il motore – spostare la leva di posizionamento/il pulsante su STOP oppure su 0.
L'apparecchiatura è manovrata da una sola persona – non permettere che siano presenti altre persone nel raggio d'azione
Non devono soffermarsi persone nel raggio di 5 m, sussiste il pericolo di lesione in caso di oggetti scagliati in aria!
Mantenere questa distanza anche dalle cose (veicoli, vetri di finestrini) – pericolo di danneggiamento di beni materiali!
Non soffiare mai in direzione di persone o animali – l'apparecchio potrebbe scagliare piccoli oggetti ad alta velocità – Pericolo di lesioni!
Soffiando e triturando in aspirazione (in ambienti all'aperto e in orti), fare attenzione agli animaletti per non metterli in pericolo.
Non lasciare mai l'apparecchiatura incustodita.
Prudenza in caso di suolo liscio, bagnato, neve, ghiaccio, su pendini, su terreni irregolari – pericolo di scivolamento!
Attenzione agli ostacoli: resti, ceppi, radici, fossi – Pericolo d'inciampare!
Non lavorare su una scala, né in posizione instabili.
Con le protezioni dell'udito applicate è necessaria più attenzione e più prudenza – perché la percezione di allarmi (grida, fischi ecc.) è limitata.
Lavorare con calma e concentrazione, solo con buone condizioni di luminosità e visibilità. Lavorare con prudenza, evitare di mettere in pericolo altre persone.
Fare pause a tempo debito per prevenire stanchezza e spossatezza – pericolo d'infortunio!
I silenziatori catalizzati possono diventare particolarmente caldi.
L'apparecchiatura a motore emette gas di scarico velenosi quando il motore è in funzione. Questi gas potrebbero non avere odore ed essere invisibili e contenere idrocarburi e benzolo non combusti. Non lavorare mai con l'apparecchiatura in luoghi chiusi o mal aerati – neppure con macchine catalizzate.
Per i lavori in fosse, avvallamenti o in spazi ristretti, assicurare sempre un ricambio d'aria adeguato – pericolo di morte per avvelenamento!
In caso di nausea, emicrania, disturbi della vista, (ad es. riduzione del campo visivo), disturbi dell'udito, capogiro, ridotta capacità di concentrazione, interrompere immediatamente il lavoro – questi sintomi possono essere provocati anche da un'eccessiva concentrazione di gas di scarico – Pericolo d'incidente!
Non fumare durante l'uso e in prossimità dell'apparecchiatura – pericolo d'incendio! Dal sistema di alimentazione possono svilupparsi vapori di benzina infiammabili.
In caso di formazione di polvere, indossare sempre una mascherina antipolvere.
Mantenere bassi i livelli di rumore e di gas di scarico dell'apparecchiatura a motore – non lasciare acceso inutilmente il motore, accelerare solo per il lavoro.
Dopo il lavoro riporre l'apparecchiatura su di un fondo piano non infiammabile. Non metterla vicino a materiali facilmente infiammabili (per es. trucioli di legno, cortecce, erba secca, carburante) – pericolo d'incendio!
Non spingere oggetti nell'interno del carter soffia- tore attraverso la griglia di protezione o la boc- chetta. La ventola potrebbe proiettarli all'esterno ad alta velocità – pericolo di lesioni!
In caso di alterazioni sensibili nel funzionamento (ad es. elevate vibrazioni), interrompere il lavoro ed eliminare le cause dell'alterazione.
Se l'apparecchiatura ha subito una sollecitazione anomala (per es. effetto violento di un urto o di una caduta), prima di continuare a lavorare accertarsi assolutamente che sia in condizioni operative sicure – ved. anche "Prima dell'avviamento". Controllare specialmente la tenuta del sistema di alimentazione carburante e l'efficienza dei dispositivi di sicurezza. Non continuare in nessun caso a lavorare con l'apparecchiatura priva di sicurezza funzionale. In caso di dubbi rivolgersi a un rivenditore specializzato.

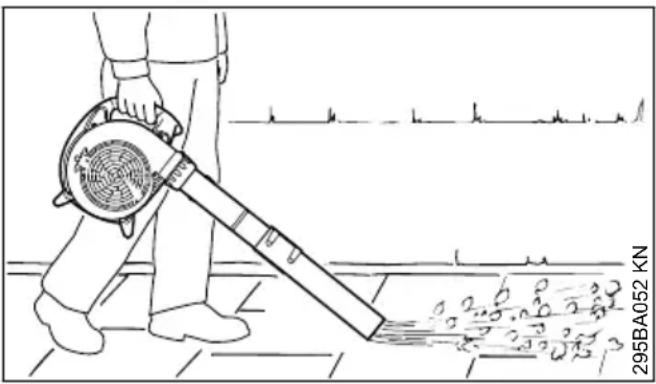

2.10 Utilizzare il soffiatore
Il soffiatore è concepito per essere comandato con una sola mano. Deve essere tenuto dall'operatore con la destra sull'impugnatura di comando.
Afferrare sempre bene l'apparecchiatura con la mano.
Soffiando in terreni all'aperto, fare attenzione alla microfauna.
Lavorare solo avanzando lentamente – tenere sempre d'occhio la zona di uscita del tubo soffiatore – non camminare o correre all'indietro pericolo di inciamparsi!
AVVERTENZA

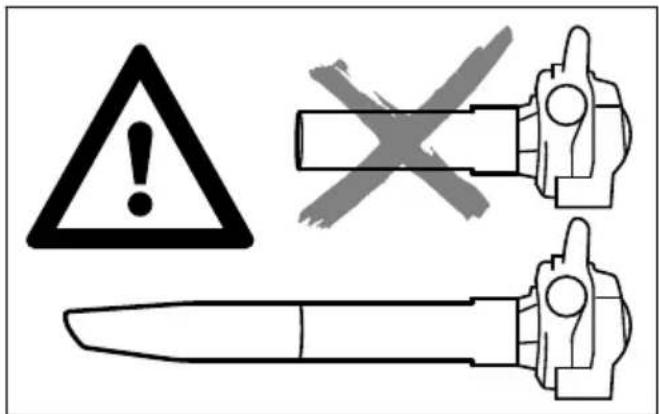

L'apparecchiatura deve essere usata solo con il tubo soffiatore completamente montato – pericolo di lesioni!
La bocchetta tonda è particolarmente adatta per l'impiego su terreni irregolari (per es. prati e superfici erbose).
La bocchetta piatta (compresa nella fornitura o disponibile come accessorio a richiesta) produce una corrente d'aria piatta che può essere usata in modo diretto e controllato, specialmente nella soffiatura di superfici piane coperte di trucioli di segatura, fogliame, erba tagliata, o materiali simili.
2.11 Impiego del dispositivo di aspirazione
Osservare le avvertenze per il montaggio contenute nel rispettivo capitolo delle presenti Istruzioni d'uso.

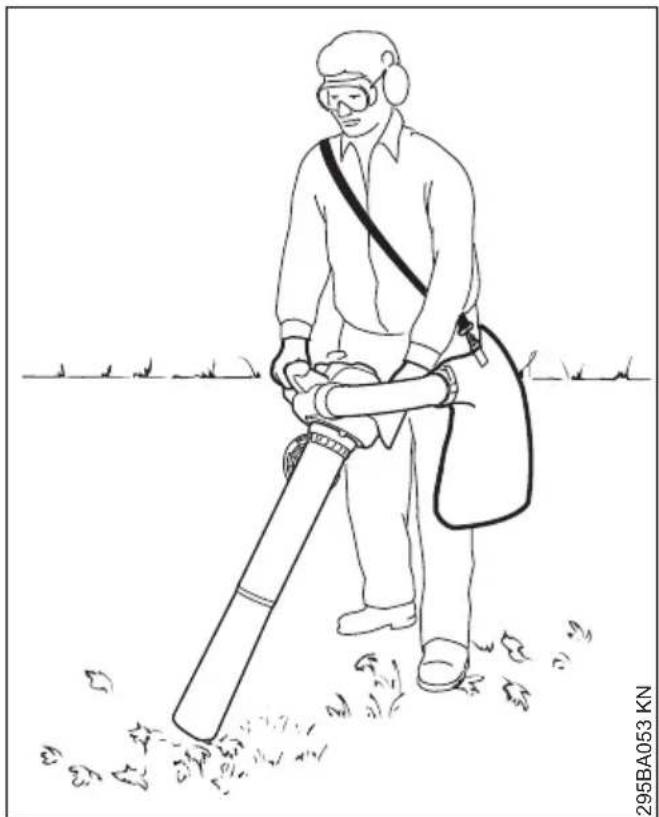

L'aspiratore-trituratore è adatto al comando a due mani. L'operatore deve tenere l'apparecchiatura con la mano destra sull'impugnatura di comando e con la mano sinistra sull'impugnatura della carcassa.
Appendere la tracolla del sacchetto di raccolta su una spalla. Esercitatevi a mettere giù il dispositivo insieme al sacchetto di raccolta in modo che il dispositivo possa essere rapidamente rimosso dal corpo in caso di emergenzapericolo di lesioni!
L'apparecchiatura deve essere usata solo con il tubo di aspirazione completamente montato e con il sacchetto di raccolta montato e chiuso – pericolo di lesioni!
AVVISO
L'aspirazione di oggetti abrasivi (come frammenti, sassolini ecc.) sottopone la ventola e il carter soffiatore a una usura particolarmente grave. Questa usura viene evidenziata dalla forte riduzione della forza di aspirazione. In questo caso, rivolgersi al rivenditore. STIHL consiglia il rivenditore STIHL.
Aspirando fogliame bagnato, il soffiante o il collettore possono venire intasati.
Per eliminare gli intasamenti nell'apparecchiatura:
- Disinserimento dell'apparecchiatura

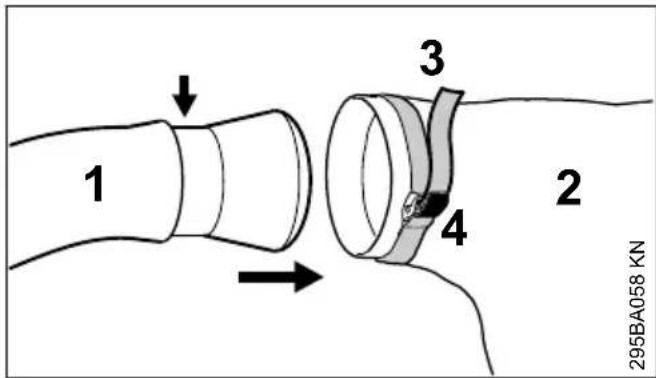

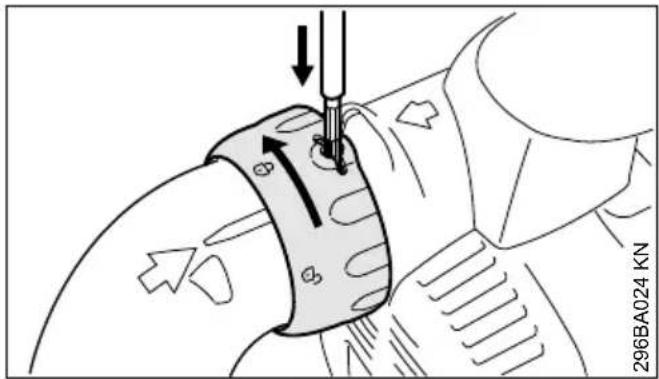

- Smontare il collettore e il tubo di aspirazione - ved. "Completamento dell'aspiratore-tritura-tore"
– Pulire il collettore e il carter soffiatore
Nella soffiatura all'aperto e nei giardini fare attenzione alla microfauna.
Non aspirare materiali roventi o che bruciano (ad es. ceneri roventi, sigarette accese) – pericolo di ustioni!
Non aspirare mai liquidi infiammabili (per es. carburante) o materiali impregnati di liquidi infiammabili – pericolo di lesioni mortali per incendio o esplosione!
Prima di aprire la griglia di protezione, spegnere il motore. Se il tubo di aspirazione non è montato, la griglia di protezione deve sempre essere chiusa e bloccata – pericolo di lesioni per contatto con parti in rotazione! Inoltre si potrebbe danneggiare anche il motore.
2.12 Tecnica operativa
Per ridurre al minimo il tempo di soffiatura, prima della soffiatura usare il rastrello e la scopa per rimuovere i pezzetti di sporco.
- Se necessario, inumidire la superficie da soffiare per evitare di sollevare grande quantità di polvere.
- Non soffiare i pezzetti di sporco verso persone, specialmente bambini, verso animali domestici, verso finestre aperte o autoveicoli

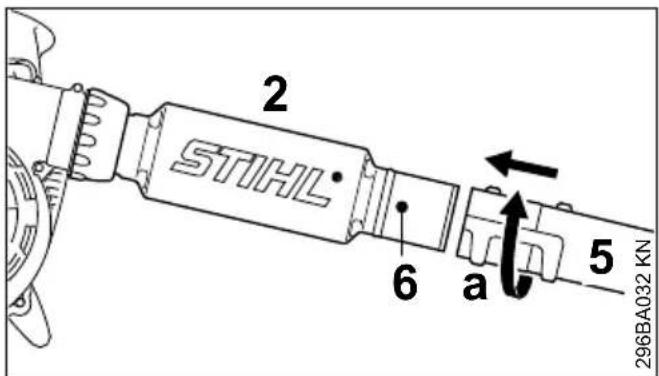

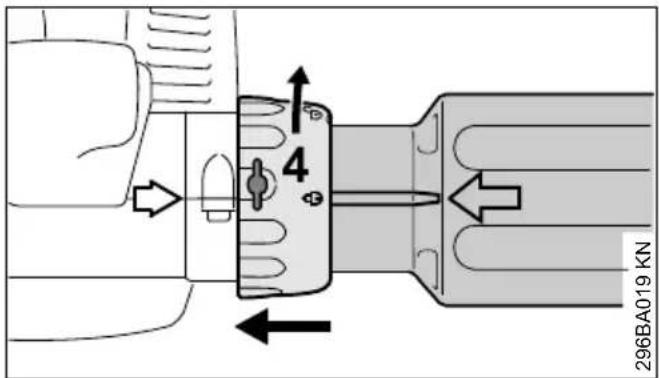

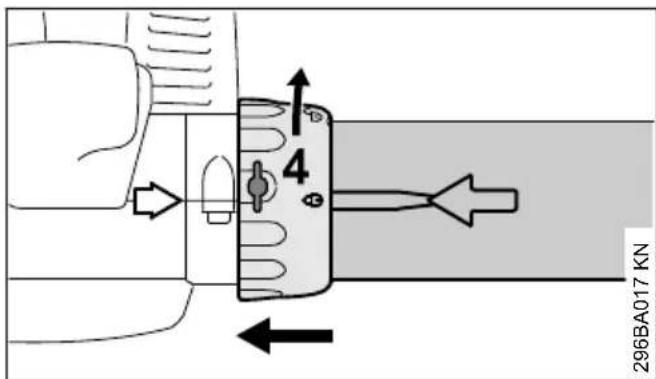

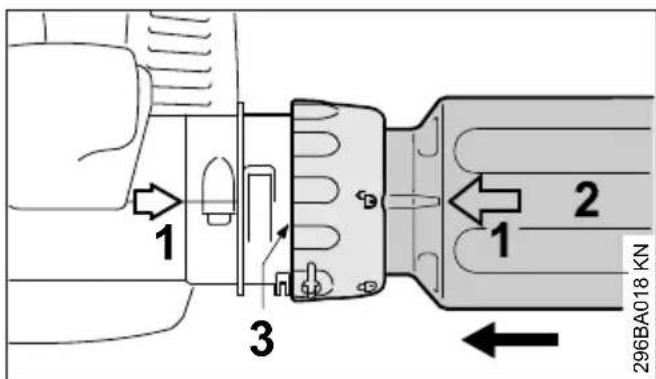

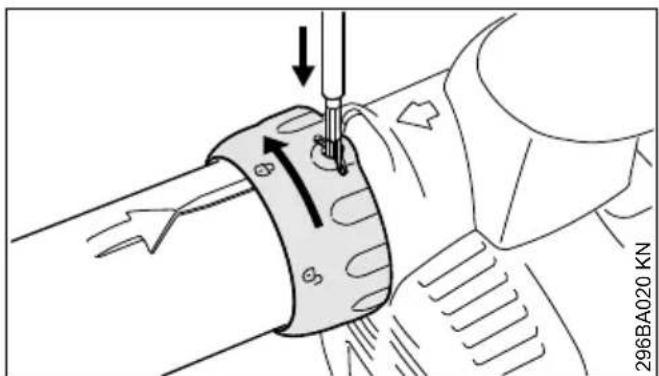

italiano 3 Completamento del soffiatore
lavati di fresco. Soffiare via con precauzione i pezzetti di sporco
- Depositare in una pattumiera lo sporco radunato; non soffiarlo sul terreno del vicino
- Usare le apparecchiature a motore solo nelle ore ammissibili – non al mattino presto, nella notte tardi o durante le ore di siesta quando si potrebbero disturbare le persone. Attenersi agli orari stabiliti localmente
- Usare i soffiatori al regime del motore più basso possibile per il lavoro da svolgere
- Prima del lavoro, controllare l'equipaggiamento, specialmente il silenziatore, le aperture di aspirazione e il filtro dell'aria
2.13 Vibrazioni
Nell'uso prolungato dell'apparecchiatura le vibrazioni possono causare disturbi circolatori nelle mani („Malattia della mano bianca“).
Non è possibile fissare una durata dell'impiego generalmente valida, perché essa dipende da diversi fattori.
La durata dell'impiego è aumentata da:
- mani calde
- pause
La durata dell'impiego è ridotta da:
- particolare predisposizione personale a difetti di circolazione (sintomo: dita spesso fredde, formicolii)
- bassa temperatura esterna
- entità della forza di presa (una presa forte ostacola la circolazione del sangue)
Con un uso abituale e prolungato dell'apparecchiatura e la frequente comparsa dei sintomi connessi (per es. formicolii) è raccomandabile una visita medica.
2.14 Manutenzione e riparazione
Effettuare periodicamente la manutenzione del- l'apparecchiatura
Eseguire soltanto le operazioni di manutenzione e di riparazione. Affidare tutti gli altri lavori a un rivenditore.
STIHL consiglia di fare eseguire le operazioni di manutenzione e di riparazione solo presso il rivenditore STIHL. I rivenditori STIHL vengono periodicamente aggiornati e dotati di informazioni tecniche.
Usare solo ricambi di prima qualità; altrimenti vi può essere il pericolo di infortuni o di danni all'apparecchiatura. Per altre informazioni rivolgersi a un rivenditore.
STIHL raccomanda di usare ricambi originali STIHL; le loro caratteristiche sono perfettamente adatte all'apparecchiatura e soddisfano le esigenze dell'utente.
Prima degli interventi di riparazione, manutenzione o di pulizia spegnere sempre il motore – pericolo di lesioni – eccezione: regolazione del carburatore e del regime del minimo.
Con raccordo candela staccato o candela svitata non mettere in movimento il motore con il dispositivo di avviamento – pericolo d'incendio per scintille che fuoriescono dal cilindro!
Non fare la manutenzione o sistemare l'apparecchiatura vicino a fiamme libere.
Controllare periodicamente la tenuta del tappo serbatoio.
Usare solo candele intatte omologate da STIHL – ved. „Dati tecnici“.
Controllare il cavo di accensione (isolamento perfetto, attacco solido).
Verificare che il silenziatore sia in perfette condizioni.
Non lavorare con silenziatore difettoso o senza – pericolo d'incendio! – danni all'udito!
Non toccare il silenziatore caldo – pericolo di ustioni!
Le condizioni degli elementi antivibratori condizionano il livello delle vibrazioni – controllare periodicamente gli elementi.
Per eliminare le anomalie, spegnere il motore.
3 Completamento del soffia- tore
3.1 Montaggio del tubo soffiatore


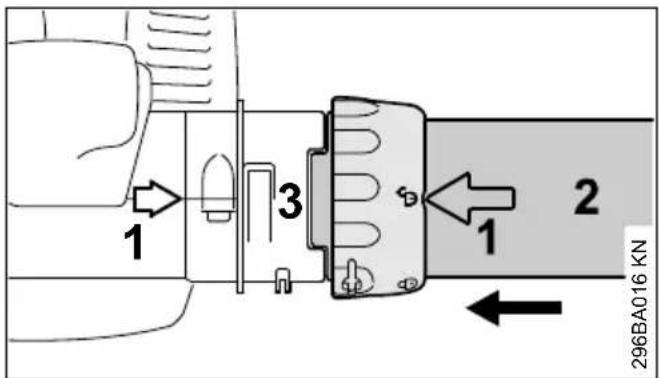

1 3 2 1 296BA016 KN▶ Fare coincidere le frecce (1)
- Orientare il dado a risvolto in modo che il simbolo coincida con le frecce
3 Completamento del soffiatore italiano
- innestare fino all'arresto il tubo soffiatore (2) nella rientranza del manicotto (3)
- Girare il dado (4) in direzione della freccia finchè il simbolo coincide con le frecce – si deve percepire l'innesto a scatto del dado
▶ Spostare la bocchetta (5) in posizione (a) (lunga) o (b) (corta) fino al perno (6) sul tubo (2) e bloccarla in direzione della freccia.
BG 66
▶ Orientare il dado a risvolto in modo che il simbolo ☐ coincida con le frecce
- innestare fino all'arresto il tubo soffiatore (2) nella rientranza del manicotto (3)
- Girare il dado (4) in direzione della freccia finchè il simbolo coincide con le frecce – si deve percepire l'innesto a scatto del dado
3.2 Smontaggio del tubo soffiatore
- con un attrezzo adatto spingere la linguetta attraverso l'apertura sul dado
- girare il dado nel senso della freccia fino all'arresto
▶ togliere il tubo soffiatore
italiano 4 Completamento dell'aspiratore-trituratore
4 Completamento dell'aspiratore-trituratore
4.1 Montaggio del collettore
▶ stringere la fascetta (3) sul sacchetto e spingere in basso la linguetta (4)
AVVISO
La cerniera del sacchetto deve essere chiusa.


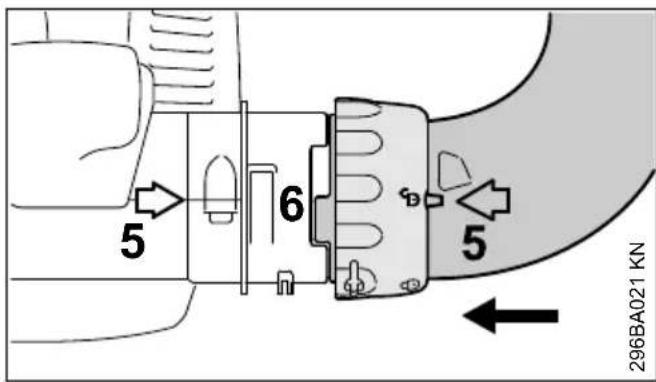

5 6 5 296BA021 KN- fare coincidere le frecce (5)
- Orientare il dado a risvolto in modo che il simbolo 📋 coincida con le frecce
- Spingere il collettore fino all'arresto nella rientranza del manicotto (6)


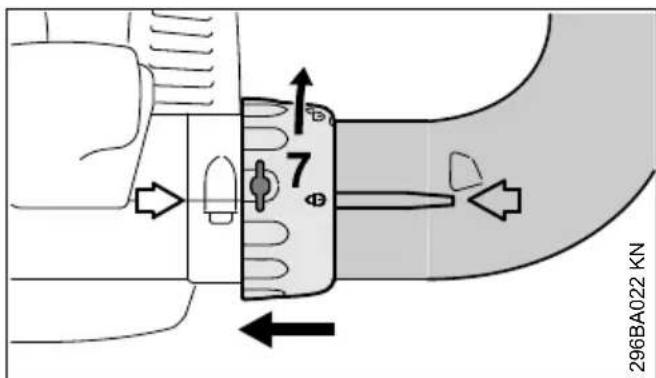

296BA022 KN- Calzare il dado a risvolto (7) sul manicotto fino all'arresto
- Girare il dado (7) in direzione della freccia finchè il simbolo 📋 coincide con le frecce – si deve percepire l'innesto a scatto del dado
4.2 Completamento del tubo aspiratore
4.3 Montaggio del tubo aspiratore
▶ Spegnere il motore


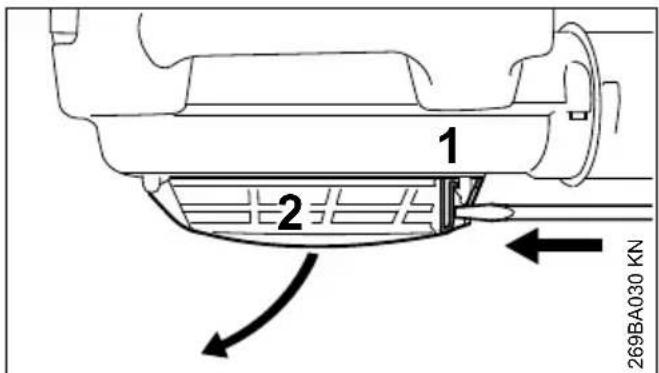

1 2 269BA030 KN- Inserire un cacciavite nella linguetta (1) e spingere – per sbloccare la griglia protettiva (2) – alzare la griglia


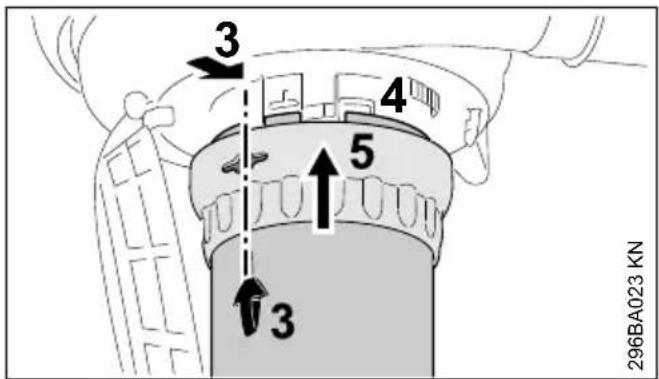

3 4 5 3 296BA023 KN- fare coincidere le frecce (3)
- Orientare il dado (5) in modo che l'apertura coincida con le frecce (3)
- inserire fino all'arresto il tubo nel manicotto (4) della carenatura ventola
- Calzare il dado a risvolto (5) sul manicotto della carenatura ventola


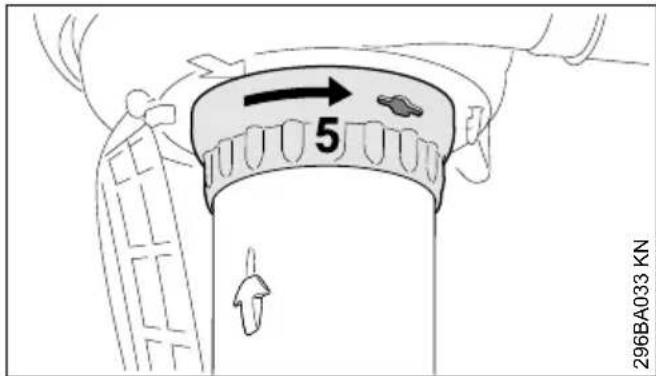

5 296BA033 KN- Girare il dado (5) in direzione della freccia fino a percepire l'innesto a scatto
- girare ancora il dado nel senso della freccia e stringerlo.
4.4 Smontaggio del collettore
▶ Spegnere il motore
- girare il dado nel senso della freccia fino all'arresto
▶ togliere il collettore.
4.5 Smontaggio del tubo aspiratore
▶ Spegnere il motore


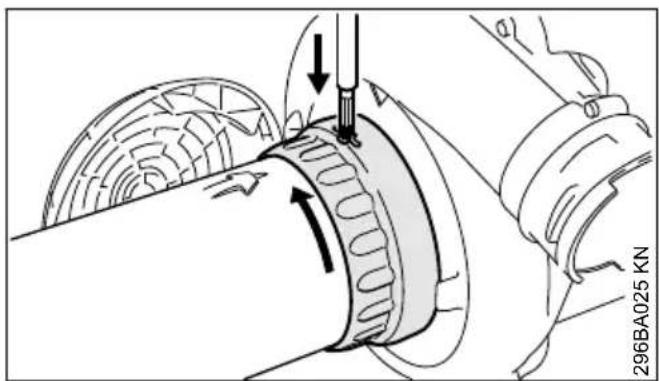

296BA025 KN- girare il dado nel senso della freccia fino all'arresto
- con un attrezzo adatto spingere la linguetta attraverso l'apertura sul dado
- girare ancora il dado nel senso della freccia fino ad un nuovo arresto
▶ togliere il tubo aspiratore
▶ chiudere a scatto la griglia protettiva.
5 Carburante
Il motore deve essere alimentato con una miscela di benzina e olio motore.
AVVERTENZA
Evitare il contatto diretto tra la pelle e il carburante e l'inalazione di vapori del carburante.
5.1 STIHL MotoMix
STIHL raccomanda di impiegare STIHL MotoMix. Questo carburante pronto per l'uso, privo di benzolo e di piombo, si distingue per un alto numero di ottano e garantisce sempre il giusto rapporto di miscelazione.
Per la massima durata utile del motore, lo STIHL MotoMix è miscelato con l'olio STIHL HP Ultra per motori a due tempi.
MotoMix non è disponibile su tutti i mercati.
5.2 Miscelazione del carburante
AVVISO
Materiali di esercizio inadatti o non conformi alle prescrizioni possono causare seri danni al propulsore. Benzina od olio motore di qualità inferiore possono danneggiare il motore, gli anelli di tenuta, le tubazioni e il serbatoio carburante.
5.2.1 Benzina
Usare solo benzina di marca con numero di ottano di almeno 90 ROZ – con o senza piombo.
La benzina con una parte di alcol superiore al 10% potrebbe causare irregolarità di marcia nei motori con carburatori regolabili a mano e non deve quindi essere usata per questi motori.
I motori con M-Tronic forniscono la piena potenza usando benzina con una parte di alcol fino al 25% (E25).
5.2.2 Olio motore
In caso di miscelazione autonoma del carburante, usare soltanto un olio per motore a due tempi STIHL o un altro olio motore ad alte prestazioni delle classi JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC o ISO-L-EGD.
STIHL prescrive un olio per motore a due tempi STIHL HP Ultra o un olio motore ad alte prestazioni equivalente per poter garantire il rispetto
italiano 6 Rifornimento del carburante
dei livelli di emissione dei gas di scarico per tutta la durata della macchina.
5.2.3 Rapporto di miscelazione
con olio STIHL per motori a due tempi 1:50;
1:50 = 1 parte di olio + 50 parti di benzina
5.2.4 Esempi
Quantità di ben- zina Olio STIHL per motori a due tempi 1:50
litri litri (ml)
1 0,02 (20)
5 0,10 (100)
10 0,20 (200)
15 0,30 (300)
20 0,40 (400)
25 0,50 (500)
- introdurre in una tanica omologata per carburante prima l'olio motore, poi la benzina e mescolare a fondo.
5.3 Conservazione della miscela di carburante
Conservarla solo in contenitori omologati per carburante in un luogo sicuro, asciutto e fresco, protetto dalla luce e dal sole.
La miscela di carburante invecchia – preparare solo una quantità sufficiente per qualche settimana. Non conservare la miscela di carburante oltre 30 giorni. Sotto l'effetto della luce, del sole, delle basse o delle alte temperature la miscela può diventare rapidamente inservibile.
STIHL MotoMix invece può essere conservato senza problemi fino a 2 anni.
- Prima del rifornimento, agitare vigorosamente la tanica
AVVERTENZA
Nella tanica può crearsi pressione – aprirla con cautela.
▶ Di tanto in tanto, pulire a fondo il serbatoio carburante e la tanica
Smaltire il residuo di carburante e il liquido usato per la pulizia come prescritto e rispettando l'ambiente.
6 Rifornimento del carbu- rante

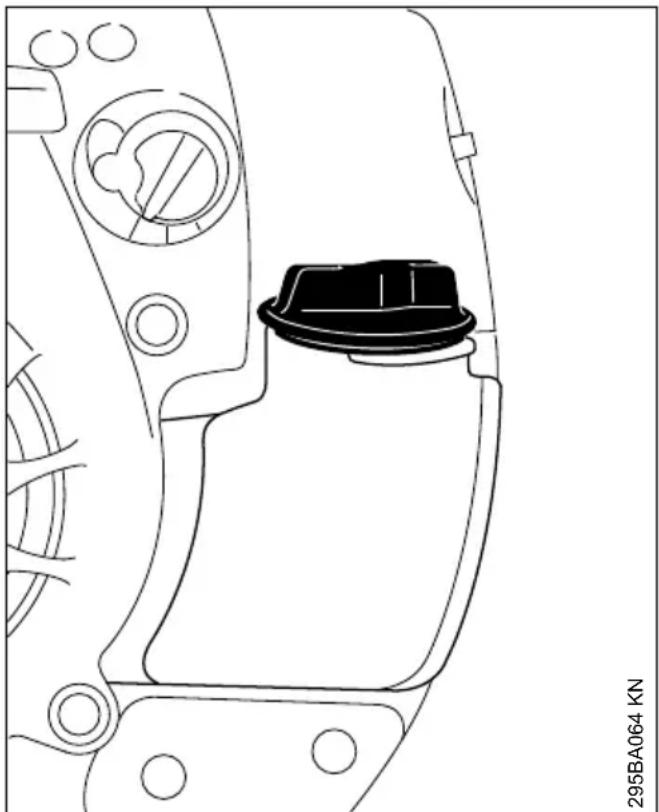

6.1 Preparazione dell'apparecchiatura
- Prima del rifornimento, pulire il tappo e la zona circostante per evitare che entri sporcizia nel serbatoio
- sistemare l'apparecchiatura con il tappo rivolto in alto
STIHL raccomanda il sistema di riempimento STIHL
(a richiesta).
6.2 Rifornimento del carburante
Non spandere carburante e non riempire il serbatoio fino all'orlo.
- aprire il tappo del serbatoio
- introdurre il carburante
▶ chudere il tappo serbatoio
AVVERTENZA
Dopo il rifornimento chiudere a mano il tappo serrandolo quanto più possibile.

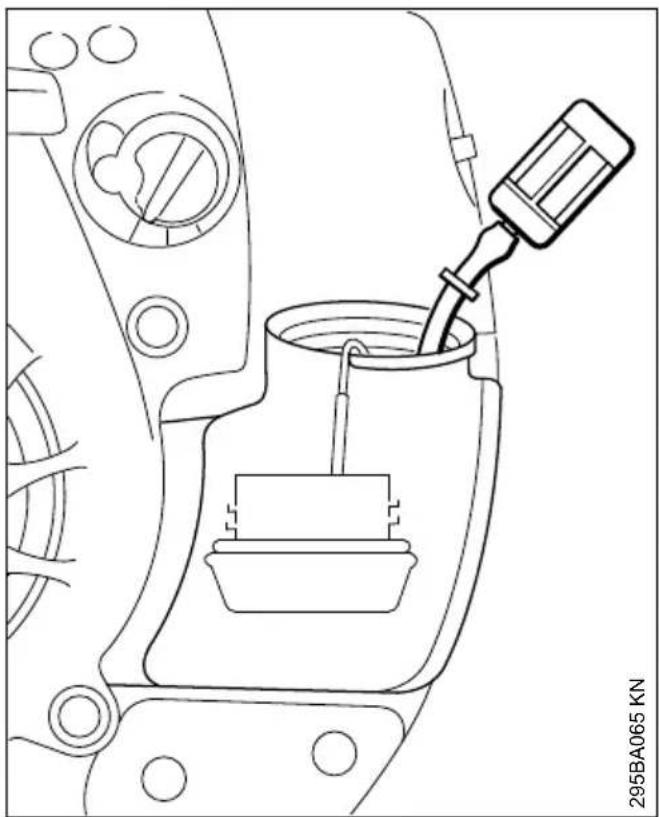

6.3 Sostituzione della succhieruola del carburante
Sostituire la succhieruola una volta all'anno nel modo seguente:
▶ vuotare il serbatoio
- estrarre la succhieruola dal serbatoio con un gancio e sfilarla dal flessibile
- innestare una nuova succhieruola nel flessibile
- rimettere la succhieruola nel serbatoio.
7 Avviamento/arresto del motore
7.1 Avviamento del motore
- Attenersi alle norme di sicurezza


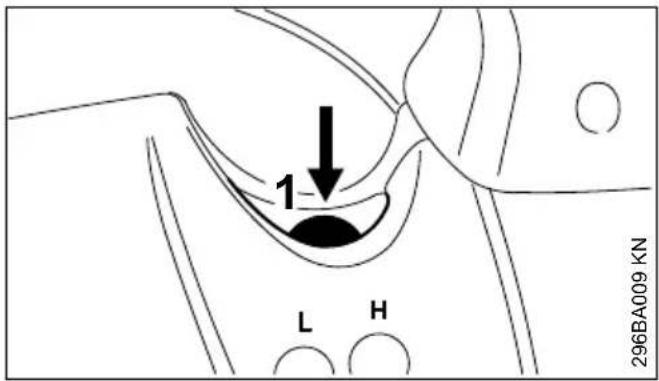

1 L H 296BA009 KN- Premere almeno 5 volte la pompetta a sfera (1) della pompa carburante manuale – anche se è piena di carburante
7.1.1 Regolazione della leva di posizionamento
solo BG 66 C, BG 86, SH 86
italiano 7 Avviamento/arresto del motore
7.1.2 Regolazione della manopola
Con motore freddo


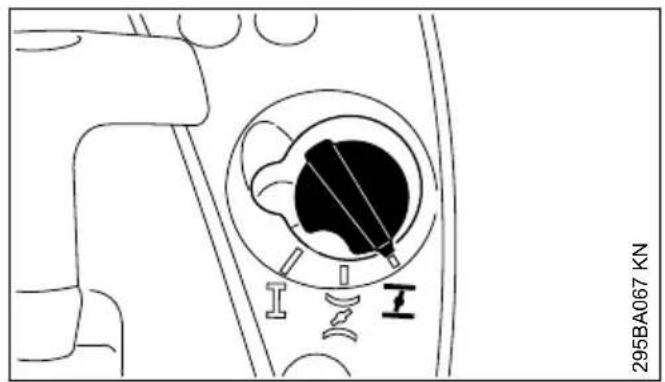

295BA067 KN- Spostare su la manopola della farfalla di avviamento
con motore caldo


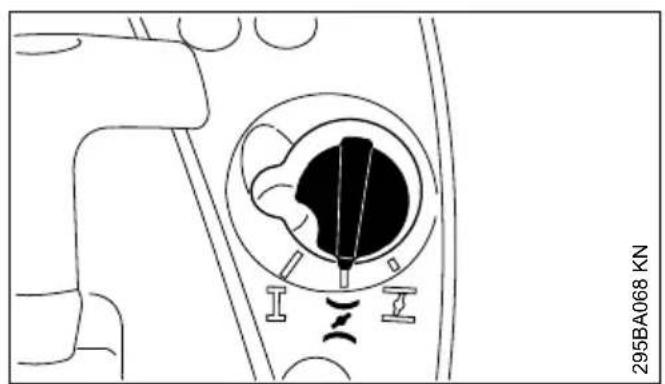

295BA068 KN- Spostare su ✉ la manopola della farfalla di avviamento
Questa impostazione vale anche quando il motore ha già girato, ma è ancora freddo.
7.1.3 Avviamento


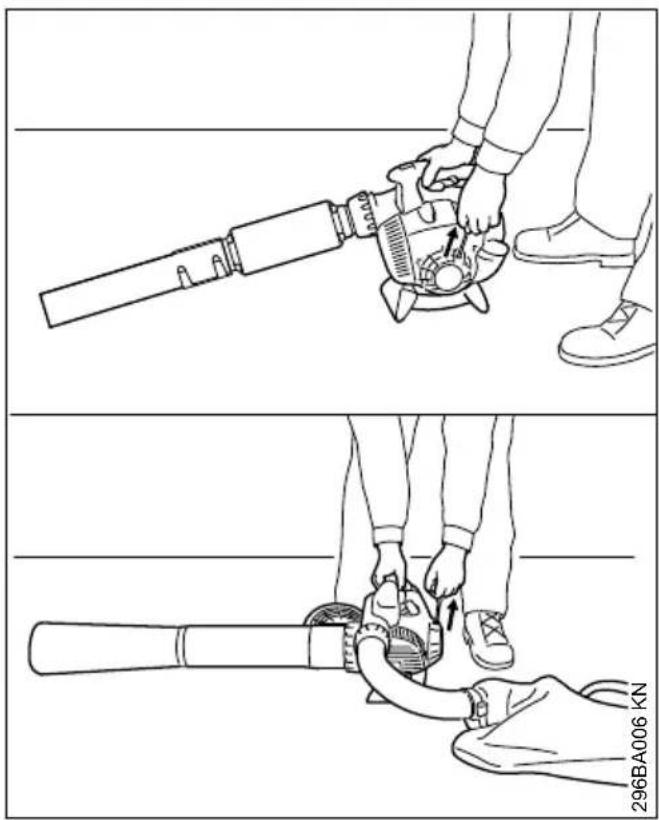

296BA006 KN- Sistemare l'apparecchiatura in modo sicuro sul terreno
assumere una posizione stabile:con la mano destra sulla carcassa, premere forte l'apparecchiatura sul terreno - Afferrare con la mano sinistra l'impugnatura di avviamento
▶ Estrarre l'impugnatura in modo uniforme
Versione senza ErgoStart
▶ Estrarre lentamente l'impugnatura fino al primo arresto percettibile – poi tirarla in modo rapido ed energico
AVVISO
Non estrarre completamente la fune – pericolo di rottura!
▶ Non lasciare tornare di colpo l'impugnatura, ma accompagnarla in senso opposto a quello di estrazione perché la fune possa avvolgersi correttamente
8 Pulizia del filtro italiano
7.2 Non appena il motore è partito
7.3 Spegnere il motore
7.3.1 BG 56, BG 66, SH 56


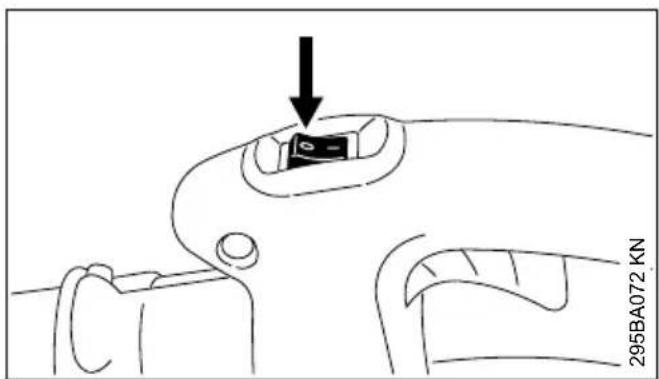

295BA072 KN- Azionare il pulsante Stop su 0 – il motore si ferma – dopo il comando il pulsante scatta di nuovo indietro
7.3.2 BG 66 C, BG 86, SH 86


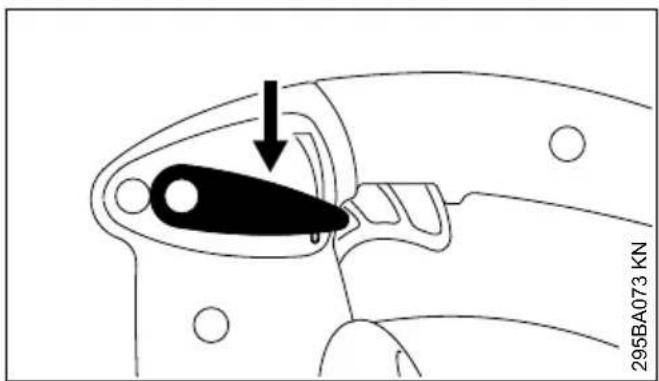

295BA073 KN- spostare la leva di comando in posizione 0 – il motore si ferma – dopo il comando la leva scatta di nuovo indietro.
7.4 Altre avvertenze per l'avvia- mento
7.4.1 Se il motore si spegne con la mano- pola nella posizione ⚡ o accelerando
- girare la manopola della farfalla di avviamento su ✕ – riavviare finché il motore parte
7.4.2 Se il motore non parte
- Controllare se tutte le impostazioni (posizione della farfalla di avviamento, leva di posizionamento in posizione di esercizio I) sono corrette
▶ Ripetere l'avviamento
7.4.3 Il serbatoio carburante è rimasto a secco ed è stato di nuovo rifornito
▶ Riavviare
8 Pulizia del filtro
I filtri aria sporchi riducono la potenza del motore, aumentano il consumo del carburante e rendono più difficile l'avviamento.
italiano 8 Pulizia del filtro
8.1 Filtri aria differenti
Secondo la versione, le apparecchiature sono munite di filtri aria differenti. Le apparecchiature si distinguono per il corpo filtro e il filtro stesso.
8.2 Versione con materiale filtrante piatto
▶ togliere il coperchio (2) - togliere lo sporco grossolano dalla zona del filtro
- Sostituire il filtro! Come ripiego, batterlo o sofiarlo – non lavarlo!
Sostituire le parti difettose!
8.2.1 Inserimento del filtro
- Inserire il filtro (4) nel corpo (5) e applicarvi l'elemento filtrante (3)
▶ Mettere il coperchio (2) e girare verso destra la vite in posizione orizzontale.
8.3 Versione con materiale filtrante pieghettato
▶ togliere il coperchio (2) - togliere lo sporco grossolano dalla zona del filtro
8.3.1 Pulizia del filtro
- Sbattere il filtro (5) o soffiarlo con aria compressa dall'interno verso l'esterno
In caso di sporco tenace o di tessuto del filtro incollato
lavare il filtro con detersivo speciale STIHL (accessorio a richiesta) o con un liquido detergente pulito non infiammabile (per es. acqua saponata calda) – sciacquarlo dall'interno verso l'esterno con un getto d'acqua – non usare idropulitrici ad alta pressione
- asciugare tutte le parti del filtro – non esporle a calore eccessivo
8.3.2 Montaggio del filtro aria
- introdurre il filtro nella sede
- Mettere il coperchio e avvitarne la vite in senso orario
9 Impostazione del carburatore italiano
9 Impostazione del carburatore
Il carburatore è tarato in produzione in modo tale che al motore arrivi una miscela aria/carburante ottimale in tutte le condizioni di esercizio.
9.1 Impostare il minimo
- Girare in senso orario la vite di arresto del minimo (LA) fin quando il motore non gira regolarmente
10 Candela
se la potenza del motore è insufficiente, l'avviamento difficoltà o il regime irregolare, controllare prima di tutto la candela
- dopo circa 100 ore di esercizio sostituire la candela – anche prima se gli elettrodi sono molto corrosi – usare solo candele schermate omologate da STIHL – ved. „Dati tecnici“.

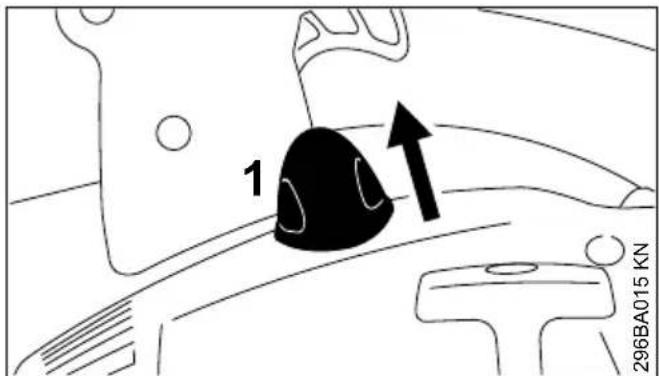

10.1 Smontare la candela
▶ Svitare la candela
10.2 Controllare la candela
- controllare la distanza degli elettrodi (A) – se necessario, correggerla – per il valore ved."Dati tecnici"
- eliminare le cause dell'imbrattamento della candela.
Le possibili cause sono:
- eccesso di olio motore nel carburante
- filtro aria sporco
– condizioni di esercizio improprie


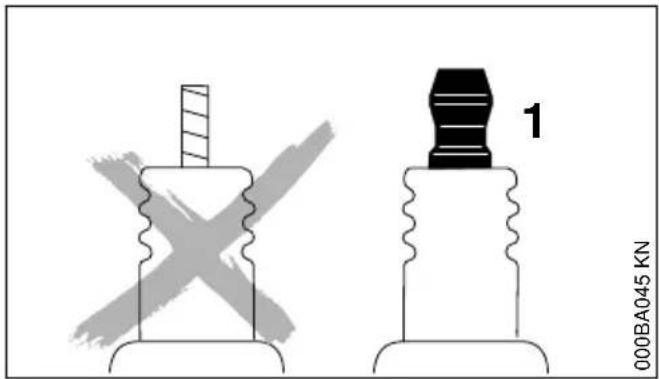

000BA045 KN 1
AVVERTENZA
In caso di dado non correttamente avvitato o assente (1) sussiste il rischio di scintille. Se si lavora in ambienti infiammabili o esplosivi, sussiste il rischio di incendi o esplosioni. Sussiste il rischio di ferire gravemente le persone oppure di provocare danni materiali.
- utilizzare candele schermate con dado di collegamento fisso

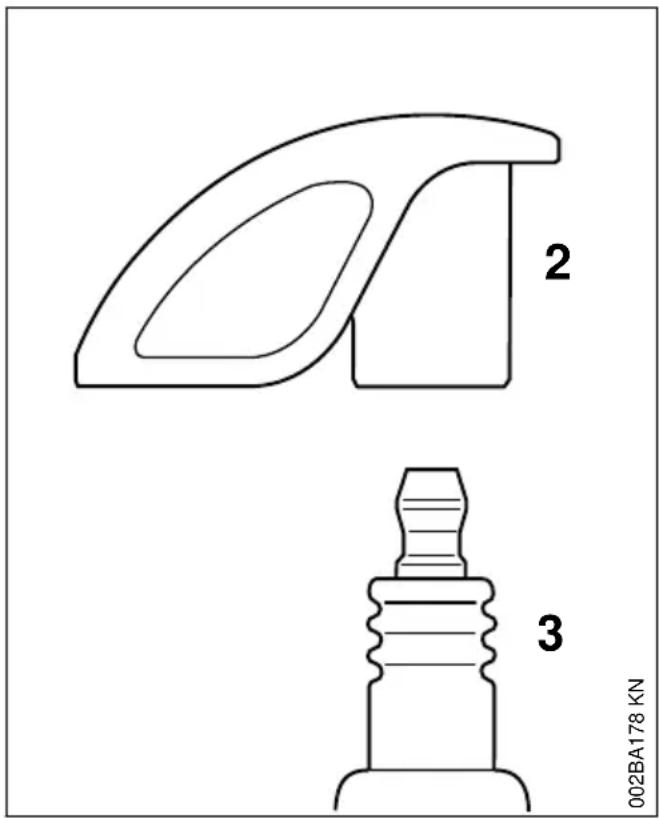

10.3 Montaggio della candela
è soddisfacente, la causa può dipendere anche dal silenziatore.
Fare controllare presso il rivenditore se il silenziatore è sporco (cokefazione)!
STIHL consiglia di fare eseguire le operazioni di manutenzione e di riparazione solo presso il rivenditore STIHL.
12 Conservazione dell'appa-recchiatura
Con intervalli di esercizio a partire da circa 3 mesi
- Vuotare e pulire il serbatoio del carburante in un luogo ben ventilato
- Smaltire il carburante secondo le norme e rispettando l'ambiente
- Vuotare il carburatore del carburante facendo funzionare il motore – altrimenti le membrane nel carburatore possono incollarsi
▶ Pulire a fondo l'apparecchiatura, specialmente le alette del cilindro e il filtro dell'aria - Conservare l'apparecchiatura in un luogo asciutto e sicuro. Preservarla dall'uso non autorizzato (per es. da parte di bambini).
11 Comportamento del motore in marcia
Se malgrado il filtro aria pulito e l'impostazione corretta del carburatore la marcia del motore non
13 Istruzioni di manutenzione e cura
| Le indicazioni si riferiscono a normali condizioni d'impiego. In caso di condizioni più gravose (note-vole produzione di polvere ecc.) e di tempi d'im-piego quotidiano più lunghi, abbreviare conforme-mente gli intervalli indicati. | prima di iniziare il lavoro | al termine del lavoro o quotidianamente | dopo ogni rifornimento di carburante | ogni settimana | ogni mese | ogni anno | in caso di guasto | in caso di danneggiamento | se occorre | |
| Macchina completa Contro | lo visivo (condi-zioni, usura, ermeticità) | x x | ||||||||
| pulizia x | ||||||||||
1) STIHL raccomanda il concessionario STIHL
2) disponibile solo in alcuni paesi
| Le indicazioni si riferiscono a normali condizioni d'impiego. In caso di condizioni più gravose (note-vole produzione di polvere ecc.) e di tempi d'im-piego quotidiano più lunghi, abbreviare conforme-mente gli intervalli indicati. | prima di iniziare il lavoro | al termine del lavoro o quotidianamente | dopo ogni rifornimento di carburante | ogni settimana | ogni mese | ogni anno | in caso di guasto | in caso di danneggiamento | se occorre | |
| Impugnatura di comando pro | ova del funziona-mento | x x | ||||||||
| Filtro dell'aria pulizia | x x | |||||||||
| sostituire x x | ||||||||||
| Pompa carburante manuale (se presente) | controllo X | |||||||||
| riparazione da parte del venditore1) | X | |||||||||
| Filtro nel serbatoio carbu-rante | controllo x | |||||||||
| Sostituzione del filtro | x | x x | ||||||||
| Serbatoio carburante pulizia | x x | |||||||||
| Carburatore Controllo del minimo x x | ||||||||||
| Regolazione del minimo | x | |||||||||
| Candela di accensione regolare la distanza degli elettrodi | x | |||||||||
| sostituzione dopo 100 ore di esercizio | ||||||||||
| Griglia parascintille2) nel silenziatore | assicurarsi che instal-lato | X | ||||||||
| controllare o sostituire1) | X | |||||||||
| Aperture di aspirazione dell'aria di raffreddamento | pulizia x | |||||||||
| Viti e dadi accessibili (eccetto le viti di registro) | stringere x | |||||||||
| Elementi antivibratori | controllo x x x | |||||||||
| Sostituire da parte del rivenditore1) | x | |||||||||
| Adesivo per la sicurezza so | sistituzione x | |||||||||
14 Ridurre al minimo l'usura ed evitare i danni
L'osservanza delle direttive di queste Istruzioni d'uso evita l'usura eccessiva e danni all'apparecchiatura.
L'uso, la manutenzione e la conservazione dell'apparecchiatura devono essere eseguiti come descritto in queste Istruzioni d'uso.
L'utente risponde di tutti i danni causati dalla mancata osservanza delle istruzioni di sicurezza,
1) STIHL raccomanda il concessionario STIHL
2) disponibile solo in alcuni paesi
d'uso e di manutenzione. Ciò vale soprattutto per:
– le modifiche al prodotto non autorizzate da STIHL
- l'impiego di attrezzi o accessori non omologati o adatti per l'apparecchiatura, o di qualità mediocre
- uso improprio dell'apparecchiatura
- impiego dell'apparecchiatura in manifestazioni sportive o competitive
- danni conseguenti all'impiego protratto dell'apparecchiatura con componenti difettosi
14.1 Operazioni di manutenzione
Si devono eseguire regolarmente tutte le operazioni riportate nel capitolo „Istruzioni di manutenzione e cura“. Se queste operazioni di manutenzione non potessero essere eseguite dall'utente, affidarle ad un rivenditore.
STIHL consiglia di fare eseguire le operazioni di manutenzione e cura solo dal rivenditore STIHL. I rivenditori STIHL vengono periodicamente aggiornati e dotati di informazioni tecniche.
Se gli interventi vengono trascurati o eseguiti non correttamente, possono verificarsi danni, dei quali dovrà rispondere l'utente. Fra questi vi sono:
- danni al riduttore causati da manutenzione non tempestiva o eseguita non correttamente (per es. filtri dell'aria e del carburante), impostazione errata del carburatore o pulizia insufficiente dei condotti dell'aria di raffreddamento (feritoie di aspirazione, alette del cilindro)
- danni da corrosione e altro per conservazione impropria
- danni all'apparecchiatura causati dall'impiego di ricambi di qualità mediocre.
14.2 Particolari soggetti a usura
Anche con un impiego corretto, alcuni particolari dell'apparecchiatura sono soggetti ad una normale usura e devono essere sostituiti a tempo debito secondo il tipo e la durata dell'impiego.
Questi sono, fra gli altri:
- filtro (aria, carburante)
- ventola, stella trituratrice
- sacchetto di raccolta
- dispositivo di avviamento
- candela di accensione
15 Componenti principali
2 Raccordo candela di accensione
3 Silenziatore
4 Impugnatura di avviamento
5 Vite di arresto del minimo (LA)
6 Pompa carburante manuale
7 Manopola rotante dello sportello di avviamento
8 Coperchio filtro
9 Vite per coperchio filtro
10 Tappo serbatoio
11 Serbatoio carburante
12 Impugnatura
13 Impugnatura di comando
14 Pulsante Stop (BG 56, BG 66, SH 56)
15 Grilletto
16 Retina di protezione
17 Dado a risvolto
18 Tubo soffiatore (BG 56, BG 86, SH 56, SH 86)
19 Bocchetta tonda
20 Bocchetta piatta*
21 Tubo di aspirazione*
22 Collettore*
23 Sacchetto di raccolta*
24 Silenziatore tubo soffiatore (BG 66)
# Numero di matricola
* a seconda della versione di accessori speciali
16 Dati tecnici
16.1 Propulsore
Motore monocilindrico a due tempi
Cilindrata: 27,2 cm ^4
Alesaggio 34 mm
Corsa del pistone: 30 mm
Regime del minimo: 2500 1/min
Potenza secondo ISO 7293
BG 56: 0,7 kW (1,0 CV)
16.2 Impianto di accensione
Magnete a comando elettronico
Candela (schermata): NGK CMR6H,
BOSCH USR4AC
Distanza fra elettrodi: 0,5 mm
16.3 Sistema di alimentazione
Carburatore a membrana, insensibile all'inclinazione con pompa carburante integrata
Capacità serbatoio carburante:
16.4 Portata di soffiatura
Potenza di soffiatura (ugello rotondo)
BG 56: 13 N
BG 66: 10 N
BG 86 : 15 N
SH 56: 15 N
SH 86: 15 N
Velocità dell'aria (funzionamento in soffiatura)
Funzionamento in soffiatura (ugello rotondo)
BG 56: 60 m/s
BG 66: 51 m/s
BG 86 : 63 m/s
SH 56: 60 m/s
SH 86: 63 m/s
Funzionamento in soffiatura (ugello piatto)
BG 86 : 74 m/s
SH 86: 74 m/s
Portata aria
Bocchetta tonda Ugello
| piatto | ||
| BG 56: | 700 m^3/h | --- |
| BG 66: | 630 m^3/h | --- |
| BG 86 : | 755 m^3/h 620 m | ^3/h |
| SH 56: | 700 m^3/h 560 m | ^3/h |
| SH 86: | 755 m^3/h 620 m | ^3/h |
Velocità dell'aria massima (funzionamento di soffiatura, ugello rotondo)
BG 56: 71 m/s
BG 66: 62 m/s
BG 86 : 76 m/s
SH 56: 71 m/s
SH 86: 76 m/s
Portata max. dell'aria (senza impianto di soffiatura):
BG 56: 730 m ^3 /h
BG 66: 730 m³/h
BG 86 : 810 m³/h
SH 56: 730 m³/h
SH 86: 810m^3 /h
16.5 Peso
senza rifornimenti, soffiatura
BG 56: 4,1 kg
BG 56 C: 4,1 kg
BG 66 D: 4,5 kg
BG 66 D C: 4,8 kg
BG 86 : 4,4 kg
BG 86 C: 4,4 kg
senza rifornimenti, aspirazione
SH 56: 5,4 kg
SH 56 C: 5,4 kg
SH 86: 5,8 kg
SH 86 C: 5,8 kg
16.6 Valori acustici e vibratori
Per altri particolari sull'osservanza della direttiva 2002/44/CE Vibrazione per il datore di lavoro, ved. www.stihl.com/vib.
16.6.1 Livello di pressione acustica L seconde DIN EN 15503
| Funzionamento in soffiatura | Funziona-mento in aspirazione | |
| BG 56: | 90 dB(A) | 94 dB(A) |
| BG 66: | 86 dB(A) | --- |
italiano 17 Avvertenze per la riparazione
| Funzionamento in soffiatura | Funziona-mento in aspirazione |
| BG 86: 90 dB(A) 93 dB(A) | |
| SH 56: 90 dB(A) 94 dB(A) | |
| SH 86: 90 dB(A) 93 dB(A) |
16.6.2 Livello di potenza acustica L _w secondo DIN EN 15503
| Funzionamento in soffiatura | Funziona-mento in aspirazione |
| BG 56: 104 dB(A) 105 dB(A) | |
| BG 66: 98 dB(A) - - - | |
| BG 86: 104 dB(A) 106 dB(A) | |
| SH 56: 104 dB(A) 105 dB(A) | |
| SH 86: 104 dB(A) 106 dB(A) |
16.6.3 Valore vibratorio a hv, eq secondo DIN EN 15503
Funzionamento in soffiatura
| Impugna- | tura destra |
| BG 56: | 8,0 m/s^2 |
| BG 66: | 7,8 m/s^2 |
| BG 66 C: | 2,1 m/s^2 |
| BG 86: | 2,5 m/s^2 |
| SH 56: | 8,0 m/s^2 |
| SH 86: | 2,5 m/s^2 |
Funzionamento in aspirazione
| Impugnatura sinistra | Impugnatura destra | |
| BG 56: | 9,1 m/s2 | 8,0 m/s2 |
| BG 86: | 2,5 m/s2 | 1,9 m/s2 |
| SH 56: | 9,1 m/s2 | 8,0 m/s2 |
| SH 86: | 2,5 m/s2 | 1,9 m/s2 |
Per il livello di pressione acustica e per quello di potenza acustica, il valore K-secondo la direttiva 2006/42/CE = 2,0 dB(A); per il valore vibratorio, il valore K-secondo la direttiva 2006/42/CE = 2,0 m/s².
16.7 REACH
REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.
Per informazioni sull'adempimento della direttiva REACH (EG) n. 1907/2006, ved. www.stihl.com/reach
16.8 Valore delle emissioni dei gas di scarico
Il valore CO₂ misurato nella procedura di omologazione del tipo UE è riportato all'indirizzo www.stihl.com/co2 nei dati tecnici specifici per il prodotto.
Il valore di CO_2 misurato è stato calcolato su un motore rappresentativo secondo una procedura di collaudo standardizzata a condizioni di laboratorio e non rappresenta alcuna garanzia esplicita o implicita in merito alle prestazioni di un determinato motore.
Con l'uso conforme descritto nelle presenti istruzioni per l'uso e la manutenzione, vengono soddisfatti i requisiti in vigore per le emissioni dei gas di scarico. In caso di alterazioni al motore decade l'autorizzazione all'esercizio.
17 Avvertenze per la riparazione
Gli utenti di questa apparecchiatura possono eseguire solo le operazioni di manutenzione e di cura descritte nelle Istruzioni d'uso. Le riparazioni più complesse devono essere eseguite solo da rivenditori.
STIHL consiglia di fare eseguire le operazioni di manutenzione e di riparazione solo presso rivenditori STIHL. Ai quali sono regolarmente offerti corsi di aggiornamento e messe a disposizione informazioni tecniche.
Nelle riparazioni montare solo particolari autorizzati da STIHL per questa apparecchiatura o particolari tecnicamente equivalenti. Usare solo ricambi di prima qualità. Diversamente può esservi il pericolo di infortuni o di danni all'apparecchiatura.
STIHL consiglia di impiegare ricambi originali STIHL.
I ricambi originali STIHL si riconoscono dal numero di codice STIHL del ricambio, dal logo
STIHL ^® ed eventualmente dalla sigla d'identificazione del ricambio STIHL G _® (i ricambi piccoli possono portare anche solo la sigla).
18 Smaltimento
Nello smaltimento, rispettare le specifiche norme dei singoli paesi.
Presso il rivenditore STIHL sono disponibili informazioni aggiornate sugli accessori a richiesta.
19 Dichiarazione di conformità UE
dichiara sotto la propria esclusiva responsabilità che
Tipo di costruzione: Soffiatore, aspiratore-trituratore
Marchio di fabbrica: STIHL
Tipo: BG 56
BG 56 C
BG 56 C-E
BG 66
BG 66 C
BG 66 C-E
BG 86
BG 86 C
BG 86 C-E
SH 56
SH 56 C
SH 56 C-E
SH 86
SH 86 C
SH 86 C-E
Identificazione di serie: 4241
Cilindrata:
27,2 cm ^3
corrisponde alle disposizioni pertinenti delle direttive 2011/65/UE, 2006/42/CE, 2014/30/UE e 2000/14/CE ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione:
EN ISO 12100, EN 15503, EN 55012,
EN 61000-6-1
Il calcolo del livello di potenza acustica misurato e garantito è stato effettuato secondo la proce-
dura prevista dalla direttiva 2000/14/CE, Allegato V, applicando la norma ISO 11094.
Livello di potenza acustica misurato
Tutti i BG 56: 102 dB(A)
Tutti i BG 66: 99 dB(A)
Tutti i BG 86: 102 dB(A)
Tutti i SH 56: 103 dB(A)
Tutti i SH 86: 103 dB(A)
Livello di potenza acustica garantito
Tutti i BG 56: 104 dB(A)
Tutti i BG 66: 101 dB(A)
Tutti i BG 86: 104 dB(A)
Tutti i SH 56: 105 dB(A)
Tutti i SH 86: 105 dB(A)
Documentazione tecnica conservata presso:
L'anno di costruzione e il numero di matricola sono indicati sull'apparecchiatura.
responsabile dati e disposizioni sul prodotto e omologazione
