BRUKSANVISNING BGA 100 STIHL

Innehållsförteckning

1 Förord 87
2 Information bruksanvisningen 87
2.1 Kompletterande dokument....87
2.2 Varningar i texten 87
2.3 Symboler i texten....87
3 Översikt 87
3.1 Lövblås 87
3.2 Bärsystem 88
3.3 Symboler....89
4 Säkerhetsanvisningar 89
4.1 Varningssymboler 89
4.2 Avsedd användning .....89
4.3 Krav på användaren 90
4.4 Klädsel och utrustning 90
4.5 Lövblås 91
4.6 Lövblås 91
4.7 Arbete 91
4.8 Transport 92
4.9 Förvaring....92
4.10 Rengöring, underhåll och reparation .....92
5 Förbered lövblåsen 93
5.1 Förbered lövblåsen 93
6 Montera lövblåsen 93
6.1 Montera, justera och demontera munstycket....93
7 Ställ in lövblåsen för användaren 93
7.1 Använd häcksaxen med batteri STIHL AR .....93
7.2 Använd häcksaxen med ryggsäck 95

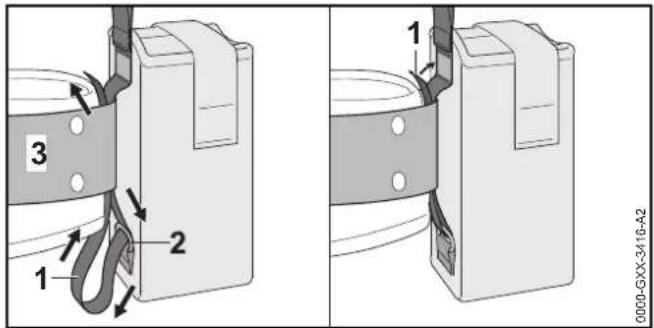

7.3 Använd häcksaxen med väska AP med anslutningskabel 96
8 Sätt in och dra ut anslutningskabelns kontakt .....97

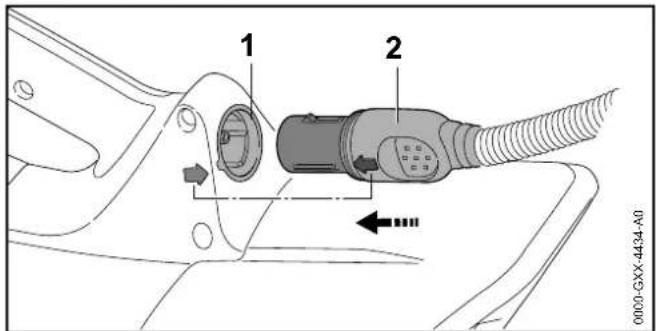

8.1 Stoppa in anslutningskabelns kontakt....97

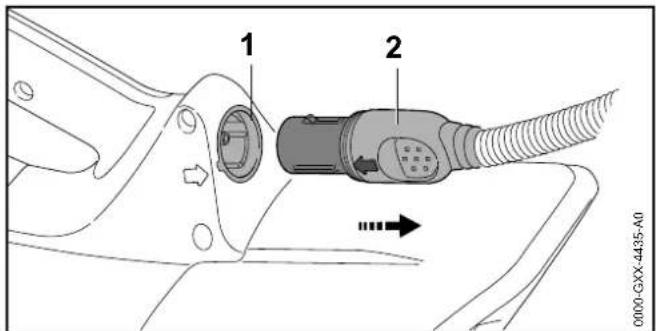

8.2 Dra ut anslutningskabelns kontakt .....97
9 Sätt på och stäng av lövblåsen 98

9.1 Sätt på lövblåsen 98
9.2 Stäng av lövblåsen 98
10 Kontrollera lövblåsen 98
10.1 Kontrollera manöverdonen 98
11 Arbeta med lövblåsen 99

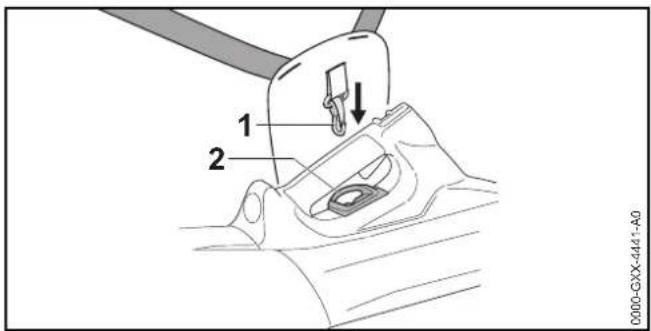

11.1 Håll i och styr lövblåsen 99

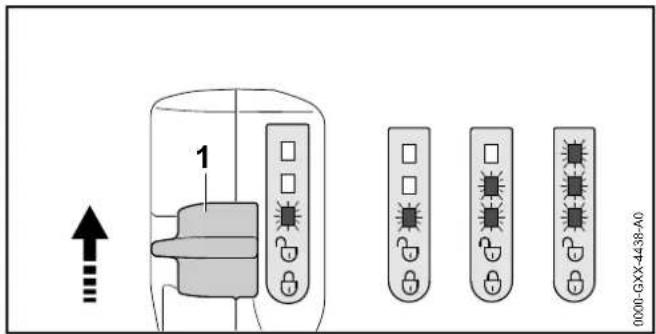

11.2 Ställ in effektnivån 99

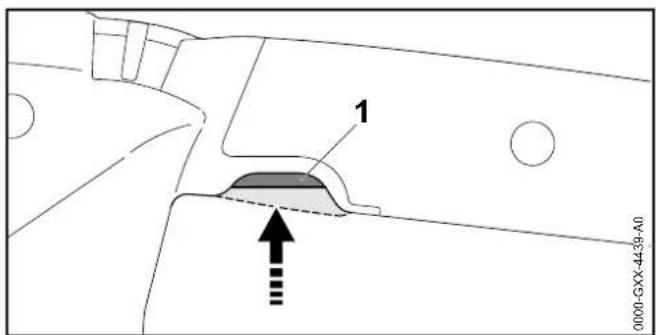

11.3 Aktivera boost-funktionen 99
11.4 Blåsa 100
12 Efter arbetet 100
12.1 After arbetet 100
13 Transport 100
13.1 Transportera lövblåsen 100
14 Förvaring 100
14.1 Förvaring av lövblåsen 100
15 Rengöring 100
15.1 Rengör lövblåsen 100
16 Underhåll och reparation 100
16.1 Underhållsintervall 100
16.2 Underhåll och reparation av lövblåsen 100
17 Felavhjälpning 101
17.1 Åtgärda fel på lövblåsen och batteriet 101
18 Tekniska data 103
18.1 Lövblås STIHL BGA 100....103
18.2 Buller- och vibrationsvärden 103
18.3 REACH....103
19 Reservdelar och tillbehör 103
19.1 Reservdelar och tillbehör 103
20 Kassering 103
20.1 Kassera lövblåsen 103
21 EU-försäkran om överensstämmelse 103
21.1 Lövblås STIHL BGA 100....103

STIHL®

Denna skötselanvisning är upphovsrättsskyddad. Alla rättigheter förbehålls, i synnerhet rätten till duplicering, översättning och bearbetning med elektroniska system.

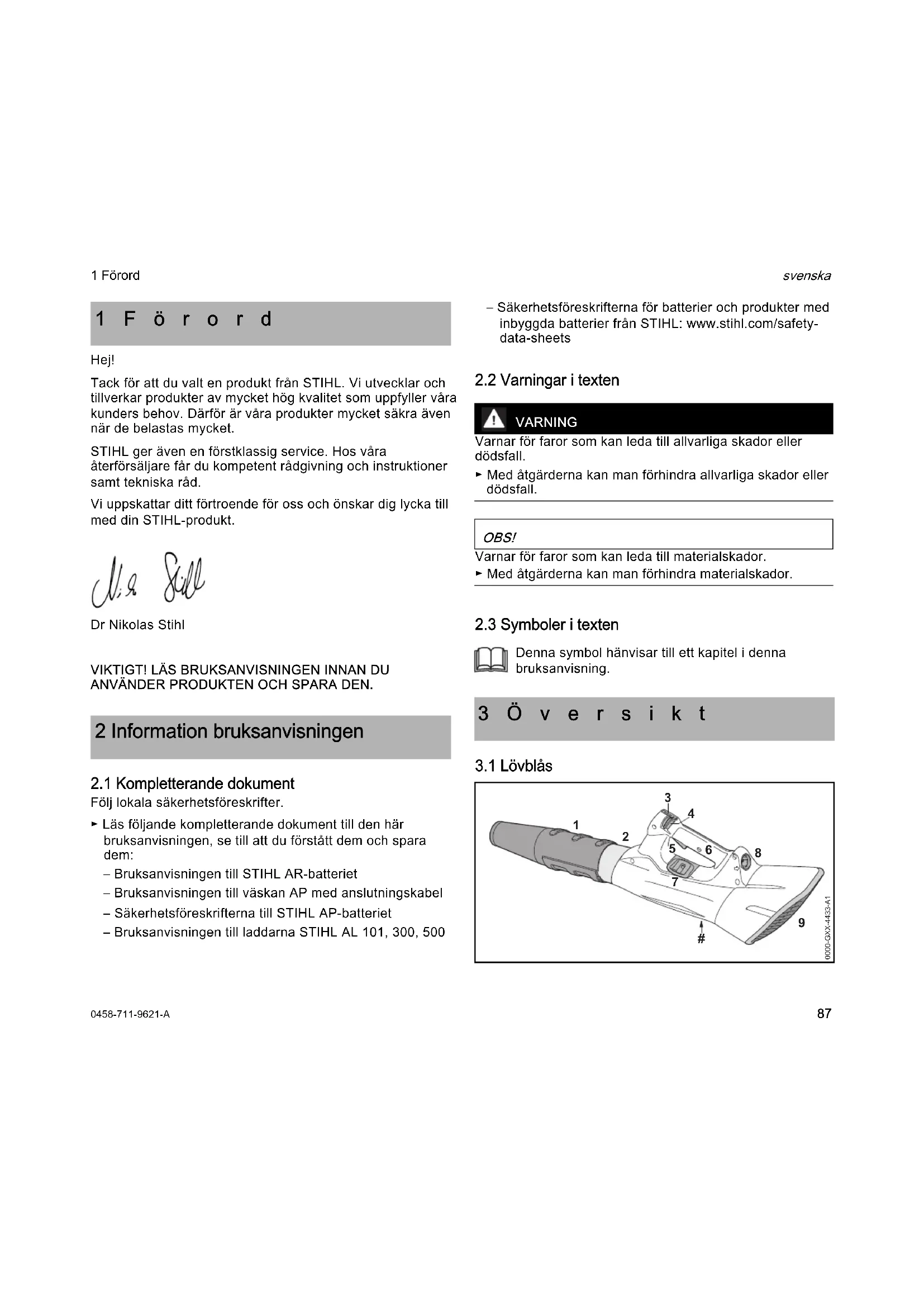

1 F ö r o r d

Hej!

Tack för att du valt en produkt från STIHL. Vi utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket.

STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd.

Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL-produkt.

Dr Nikolas Stihl

VIKTIGT! LÄS BRUKSANVISNINGEN INNAN DU ANVÄNDER PRODUKTEN OCH SPARA DEN.

2 Information bruksanvisningen

2.1 Kompletterande dokument

Följ lokala säkerhetsföreskrifter.

• Läs följande kompletterande dokument till den här bruksanvisningen, se till att du förstått dem och spara dem:
• Bruksanvisningen till STIHL AR-batteriet
• Bruksanvisningen till väskan AP med anslutningskabel
  – Säkerhetsföreskrifterna till STIHL AP-batteriet
  – Bruksanvisningen till laddarna STIHL AL 101, 300, 500

- Säkerhetsföreskrifterna för batterier och produkter med inbyggda batterier från STIHL: www.stihl.com/safety-data-sheets

2.2 Varningar i texten

WARNING

Varnar för faror som kan leda till allvarliga skador eller dödsfall.

Med åtgärderna kan man förhindra allvarliga skador eller dödsfall.

OBS!

Varnar för faror som kan leda till materialskador.

Med åtgärderna kan man förhindra materialskador.

2.3 Symboler i texten

Denna symbol hänvisar till ett kapitel i denna bruksanvisning.

3 Ö versusikt

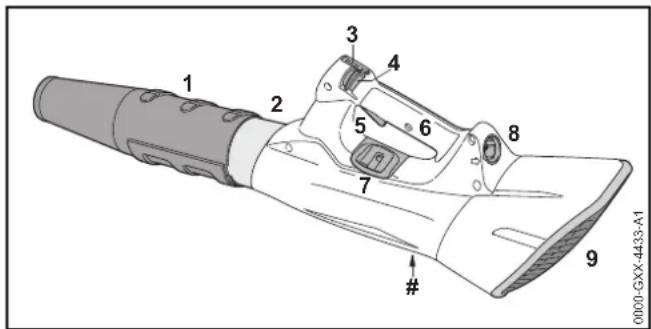

3.1 Lövblås

1 2 3 4 5 6 7 8 9 # 0000-GXX-4433-A1

svenska

3 Översikt

1 Munstycke

I munstycket styrs och sammanförs luftströmmen.

2 Blåsrör

Blåsröret leder luftströmmen.

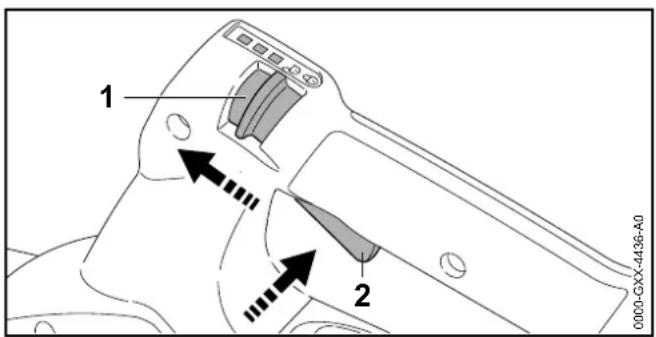

3 Spärrspak

Spärrspaken läser upp strömbrytaren. Spärrspaken används för att ställa in effektnivån.

4 LED - lamp or

LED-lamporna indikerar inställd effektnivå.

5 Strömbrytare

Strömbrytaren sätter på och stänger av lövblåsen.

6 Manöverhandtag

Handtaget används för att manövrera, styra och bära lövblåsen.

7 Lyftögla

Lyftöglan används för att fästa bärsystemet.

8 Uttag

Uttaget är avsett för anslutningskabelns kontakt.

9 Skyddsgaller

Skyddsgallret skyddar användaren mot rörliga delar i lövblåsen.

# Typskylt med serienummer

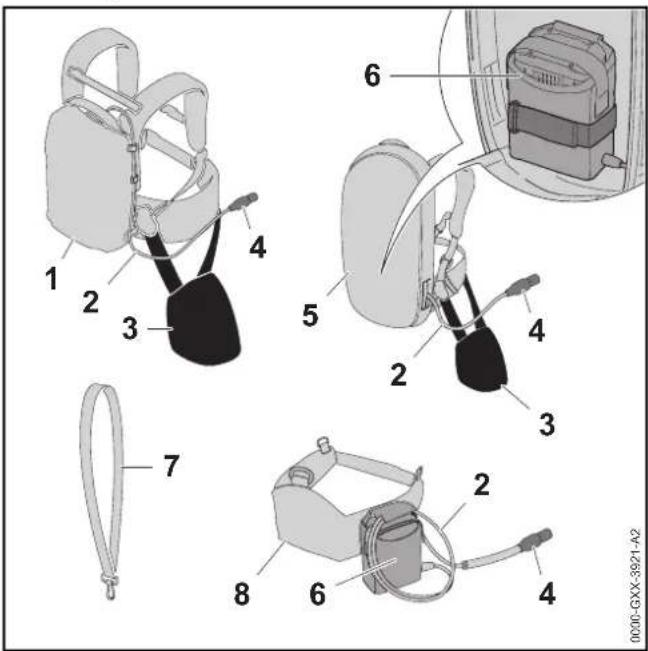

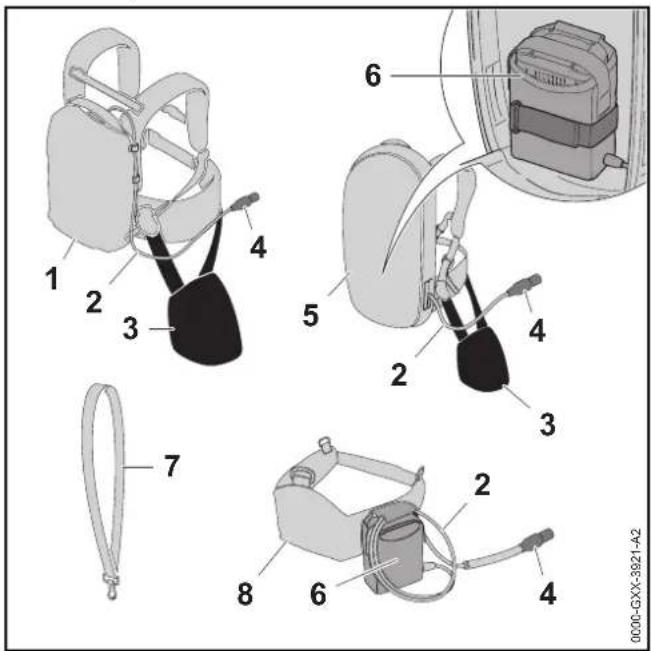

3.2 Bärsystem

Batteriet STIHL AR kan försörja lövblåsen med kraft.

2 Anslutningskabel

Bärskyddet fäster lövblåsen på STIHL AR-batteriet eller ryggsäcken med inbyggd "AP-väska med anslutningskabel".

Anslutningskabelns kontakt ansluter lövblåsen med "APväskan med anslutningskabel" eller ett STIHL AR-batteri.

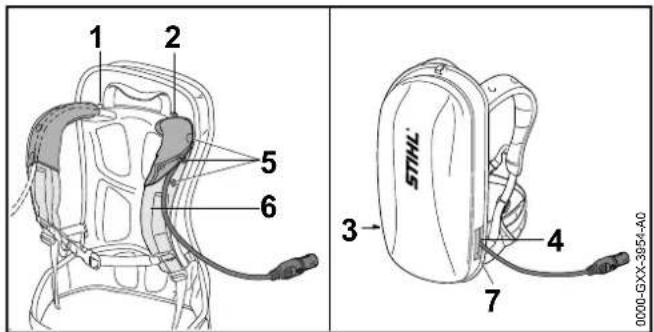

5 Bärsystem med inbyggd "AP-väska med anslutningskabel"

Bärsystemet kan försörja lövblåsen med energi.

"AP-väskan med anslutningskabel" kan förse lövblåsen med energi.

7 Enkel axelrem

Enkel axelrem används för att bära lövblåsen.

Batteriremmen kan försörja lövblåsen med kraft.

3.3 Symboler

Symbolerna kan finnas på lövblåsen och har följande innebörd:

Spärrspaken låser upp strömbrytaren i detta läge.

Spärrspaken läser strömbrytaren i detta läge.

LWA Garanterad ljudeffektnivå enligt direktiv 2000/14/EG i dB(A) för att jämföra buller från produkter.

Släng inte produkten i hushållsavfallet.

Varningssymbolerna på lövblåsen har följande innebörd:

Följ säkerhetsföreskrifterna och vidta rätt åtgärder.

Läs bruksanvisningen, se till att du har förstått den och spara den.

0458-711-9621-A

Använd skyddsglasögon.

Sätt upp långt hår så att det inte kan dras in i lövblåsen.

Dra ut anslutningskabelns kontakt ur uttaget under arbetsavbrott, transport, lagring, rengöring, underhåll eller reparation.

Håll ett säkerhetsavständ.

4.2 Avsedd användning

Lövblåsen STIHL BGA 100 används för att blåsa bort löv, gräs, papper och liknande.

Lövblåsen kan användas när det regnar.

Den här lövblåsen matas med energi av ett STIHL AP-batteri tillsammans med "AP-väskan med anslutningskabel" eller ett STIHL AR-batteri.

▲ WARNING

■ Batterier som inte är godkända av STIHL för lövblåsen kan orsaka brand och explosion. Det kan leda till allvarliga personskador eller dödsfall och materiella skador.
- Lövblåsen matas med energi av ett STIHL AP-batteri tillsammans med "AP-väskan med anslutningskabel" eller ett STIHL AR-batteri.
- Om lövblåsen eller batteriet inte används på avsett sätt kan det leda till allvarliga personskador, dödsfall eller materialskador.
- Använd lövblåsen enligt anvisningarna i den här bruksanvisningen.
- Använd batteriet enligt beskrivningen i bruksanvisningen "AP-väska med anslutningskabel" eller i bruksanvisningen STIHL AR-batteri.

4.3 Krav på användaren

▲ WARNING

■ Användare som inte utbildats känner inte till farorna med lövblåsen. Användaren eller andra personer kan skadas allvarligt eller dödas.

- Läs bruksanvisningen, se till att du har förstått den och spara den.

- Om lövblåsen överlämnas till någon annan: Skicka med bruksanvisningen.

• Kontrollera att användaren uppfyller följande krav:
• Användaren är utvilad.
• Användaren är i skick, både fysiskt, motoriskt och mentalt att använda lövblåsen och att arbeta med den. Om användaren är begränsad fysiskt, motoriskt och mentalt får denne bara arbeta under uppsikt av en ansvarig person.
• Användaren måste vara myndig.
• Användaren måste ha instruerats av en STIHL-återförsäljare eller en sakkunnig person innan denne använder lövblåsen för första gången.
• Användaren får inte vara påverkad av alkohol, läkemedel eller droger.

- Om något är oklart: Kontakta en STIHL-återförsäljare.

4.4 Klädsel och utrustning

▲ WARNING

■ Under arbetet kan långt här dras in i lövblåsen. Användaren kan skadas allvarligt.

- Sätt upp långt här så att det inte kan dras in i lövblåsen.

■ Föremål kan slungas iväg med hög hastighet under arbetet. Användaren kan skadas.

- Använd tätt sittande skyddsglasögon. Skyddsglasögonen ska vara kontrollerade enligt EN 166 eller nationella bestämmelser och vara märkta när de säljs.

- Använd långbyxor.

■ Damm kan virvla upp under arbetet. Damm som andas in kan skada hälsan och leda till allergiska reaktioner.
▶ Använd skyddsmask.
- Olämpliga kläder kan fastna i trä, buskage och i lövblåsen. Användaren kan skadas allvarligt om olämpliga kläder används.
- Använd tätt sittande kläder.
▶ Ta av halsdukar och smycken.
- Damm kan virvla upp under arbetet. Dammet kan leda till att lövblåsen laddas upp elektrostatiskt. Om man vidrör lövblåsen kan den ladda ur och man kan få en lätt elstöt. Användaren kan skadas.
- Använd arbetshandskar av slitstarkt material.
■ Användaren kan halka om olämpliga skor används. Användaren kan skadas.
- Använd stabila, slutna skor med halkfria sulor.

4.5 Lövblås

▲ WARNING

- Utomstående personer, barn och djur kan inte uppfatta och bedöma farorna med lövblåsen och föremål som slungas iväg. Utomstående personer, barn och djur kan skadas allvarligt och utrustningsskador kan uppstå.

- Utomstående personer, barn och djur måste hållas utanför en omkrets på 5 m från arbetsområdet.

• Håll ett avständ på 5 m till föremål.
• Lämna inte lövblåsen utan uppsikt.
  Se till att barn inte kommer åt att leka med lövblåsen.

■ Elektriska komponenter på lövblåsen kan orsaka gnistor. Gnistorna kan orsaka brand eller explosion i brännbar eller explosiv miljö. Det kan leda till allvarliga personskador eller dödsfall och materiella skador.

- Använd inte maskinen i brandfarlig eller explosiv miljö.

4.6 Lövblås

Lövblåsen är säker att använda när följande villkor uppfylls:

• Lövblåsen är oskadad.
• Lövblåsen är ren.
• Manöverdonen fungerar och är oförändrade.
  – Endast originaltillbehör från STIHL används på lövblåsen.
  – Tillbehören är korrekt monterade.

▲ WARNING

- Vid icke-säker användning fungerar eventuellt inte komponenterna och säkerhetsanordningar korrekt. Personer kan skadas allvarligt eller förolyckas.

• Använd inte lövblåsen om den är trasig.
• Om lövblåsen är nedsmutsad: rengör lövblåsen.
• Gör inga ändringar på lövblåsen. Undantag: Montera ett passande munstycke på lövblåsen.
• Om manöverdonen inte fungerar: Arbeta inte med lövblåsen.
• Använd endast originaltillbehör från STIHL på lövblåsen.
• Montera tillbehören enligt anvisningarna i den här bruksanvisningen eller enligt tillbehörets bruksanvisning.
• Stick inte in föremål i hålen på lövblåsen.
• Om något är oklart: Kontakta en STIHL-återförsäljare.

4.7 Arbete

▲ WARNING

■ I vissa situationer kan det vara svårt att koncentrera sig. Det kan leda till att man snubblar, ramlar och skadas allvarligt.

• Arbeta lugnt och med eftertanke.
• Om ljusförhållandena och sikten är dåliga: Arbeta inte med lövblåsen.

svenska

• Använd lövblåsen ensam.
• Arbeta inte över axelhöjd.
• Var uppmärksam på hinder.
• Stå på marken och ha god balans när du arbetar. Om du måste arbeta uppe i luften: Använd en lyftplattform eller en säker ställning.
• Om du börjar bli trött: Ta en paus i arbetet.
• Blås i vindriktningen.

■ Föremål kan slungas iväg med hög hastighet under arbetet. Det kan leda till person- och djurskador eller materialskador.
- Blås inte mot människor, djur eller föremål.

- Om lövblåsen förändras under arbetet eller beter sig konstigt kan det vara fel på den. Det kan leda till att allvarliga personskador och materialskador uppstår.

- Avsluta arbetet, ta ut batteriet och kontakta en STIHLåterförsäljare.

■ Lövblåsen kan vibrera under arbetet.

▶ Använd handskar.
▶ Ta paus i arbetet.
- Om du får problem med blodcirkulationen: Uppsök en läkare.

4.8 Transport

▲ WARNING

■ Lövblåsen kan välta eller röra sig under transporten. Det kan leda till personskador eller materialskador.

- Skjut spärrspaken till läget

- Säkra lövblåsen med spännremmar, remmar eller ett nät så att den inte kan falla eller komma i rörelse.

4.9 Förvaring

▲ WARNING

■ Barn känner inte till farorna med lövblåsen. Barn kan skadas allvarligt.

- Skjut spärrspaken till läget

- Förvara lövblåsen utom räckhåll för barn.

■ De elektriska kontakterna på lövblåsen och metalldelarna kan korrodera på grund av fukt. Lövblåsen kan skadas.

- Skjut spärrspaken till läget

- Förvara lövblåsen på en ren och torr plats.

4.10 Rengöring, underhåll och reparation

▲ WARNING

■ Om kontakten sitter i under rengöring, underhåll eller reparation kan lövblåsen starta av misstag. Det kan leda till allvarliga personskador och materialskador kan uppstå.
- Skjut spärrspaken till läget

■ Skarpa rengöringsmedel, rengöring med vattenstråle eller spetsiga föremål kan skada lövblåsen. Om lövblåsen inte rengörs enligt anvisningarna i den här bruksanvisningen,

5 Förbered lövblåsen

svenska

slutar eventuellt komponenterna och säkerhetsanordningarna att fungera. Personer kan skadas allvarligt.

• Rengör lövblåsen på det sätt som beskrivs i denna bruksanvisning.
• Om lövblåsen inte underhålls eller repareras korrekt, slutar eventuellt komponenterna och säkerhetsanordningarna att fungera. Personer kan skadas allvarligt eller förolyckas.
  ▶ Underhåll och reparera inte lövblåsen själv.
• Om lövblåsen måste underhållas eller repareras: Uppsök en STIHL-återförsäljare.

5 Förbered lövblåsen

5.1 Förbered lövblåsen

Varje gång innan maskinen används måste följande göras:

• Kontrollera att följande komponenter är säkra att använda: – Lövblås, 114.6.
• Batteri, enligt beskrivningen i bruksanvisningen till STIHL AR-batteriet eller i bruksanvisningen till "APväska med anslutningskabel".
• Kontrollera batteriet enligt beskrivningen i bruksanvisningen till STIHL AR-batteriet eller i bruksanvisningen till "AP-väska med anslutningskabel".
  ▶ Ladda batteriet helt enligt anvisningarna i bruksanvisningen Laddare STIHL AL 101, 300, 500.
  ▶ Rengör lövblåsen 15.
  ▶ Montera munstycket, ☐6.1.
• Lägg in och ställ in STIHL AR-batteri, ryggsäck eller "APväska med anslutningskabel", 7.
• Kontrollera manöverdonen, 10.1.

- Om 3 LED-lampor på batteriet blinkar rött under kontrollen av manöverdonen: Dra ut anslutningskabelns kontakt ur uttaget och kontakta en STIHL-återförsäljare. Fel på lövblåsen.

- Om stegen inte kan genomföras: Använd inte lövblåsen och uppsök en STIHL-återförsäljare.

6 Montera lövblåsen

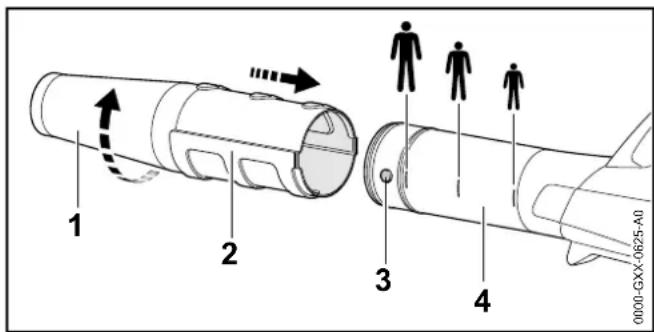

6.1 Montera, justera och demontera munstycket

Munstycket kan monteras i tre lägen på blåsröret beroende på hur lång användaren är. Lägena är märkta på blåsröret.

- Stäng av lövblåsen och dra ut anslutningskabelns kontakt.

1 2 3 4 0000-GXX-0625-A0

• Placera tappen (3) och spåret (2) på samma höjd.
• Skjut på munstycket (1) till rätt läge på blåsröret (4).
  ▶ Vrid munstycket (1) tills det hakar fast.

7 Ställ in lövblåsen för användaren

7.1 Använd häcksaxen med batteri STIHL AR

7.1.1 Dra och ställ in anslutningskabeln

Anslutningskabeln kan dras och ställas in efter användarens längd och användningen.

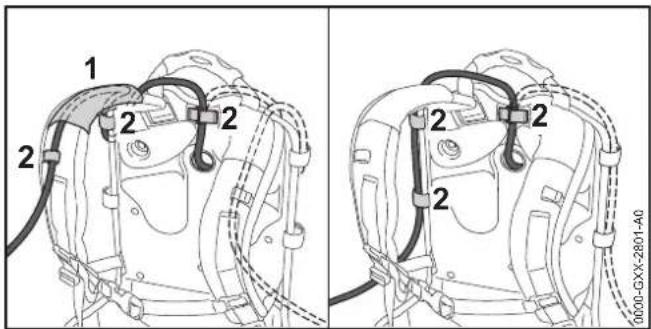

1 2 2 2 2 2 2 000-GXX-2801-A0

Anslutningskabeln kan fästas i styrningen (1) på bärremmen och spännena (2) eller på sidan på ryggplattan med spännena (2).

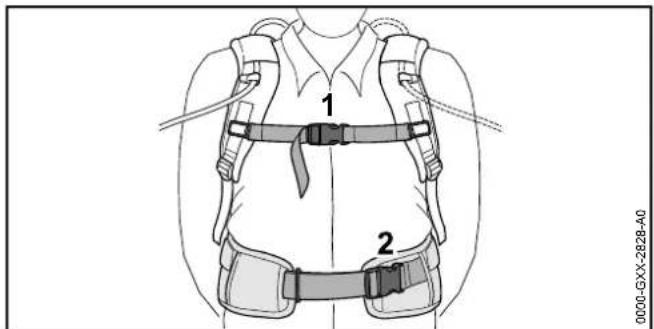

1 2 0000-GXX-2828-A0

• Stäng spännet (2) på midjeremmen.
  ▶ Stäng spännet (1) på bröstremmen.

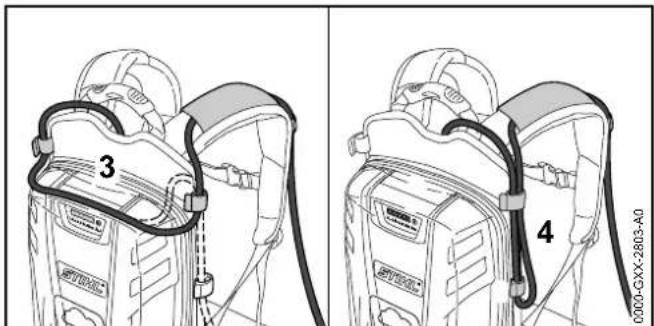

3 4 0000-GXX-2803-A0

Anslutningskabelns längd kan ställas in med en slinga på ryggplattan (3) eller på sidan (4).

- Dra anslutningskabeln så att den är så kort som möjligt och att den inte hindrar arbetet.

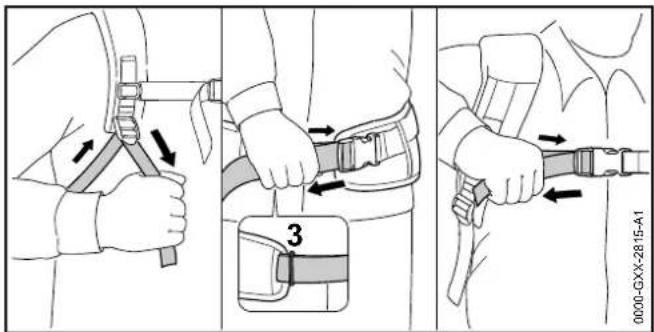

• Spänn remmarna tills midjeremmen ligger mot höften och ryggkudden ligger mot ryggen.
• Trä änden på midjeremmen genom öglan (3).
• Montera bärskyddet enligt anvisningarna i informationsbladet som tillhör bärskyddet.

7.1.2 Ta på och ställ in ryggsäcken

- Ställ in bärremmen (1) så att karbinhaken (2) är ungefär en hands bredd under höger höft.

7.2 Använd häcksaxen med ryggsäck

7.2.1 Dra och ställ in anslutningskabeln

Anslutningskabeln kan dras och ställas in efter användarens längd och användningen.

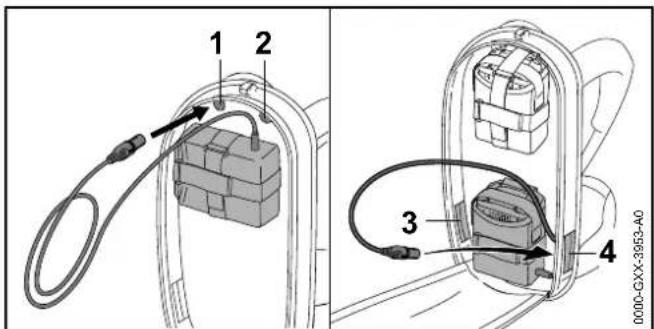

1 2 3 4 0000-GXX-3953-A0

Anslutningskabeln kan dras genom följande öppningar:

• vänster öppning upptill (1)
• höger öppning upptill (2)
• vänster öppning nedtill (3)
• höger öppning nedtill (4)

1 2 5 6 3 STHHL 4 7 0000-GXX-3954-A0

- Om anslutningskabeln dras genom vänster öppning upptill (1) eller höger öppning upptill (2):

• Oppna tryckknapparna (5).
  ▶ Dra anslutningskabeln över axelremmen (6).
  ▶ Stäng tryckknapparna (5).

• Om anslutningskabeln dras genom vänster öppning nedtill (3) eller höger öppning nedtill (4): Förslut öppningen (3 eller 4) med kardborrebandet (7).

• Dra anslutningskabeln så att den är så kort som möjligt och att den inte hindrar arbetet.

7.2.2 Ta på och ställ in ryggsäcken

• Stäng spännet (2) på midjeremmen.
  ▶ Stäng spännet (1) på bröstremmen.

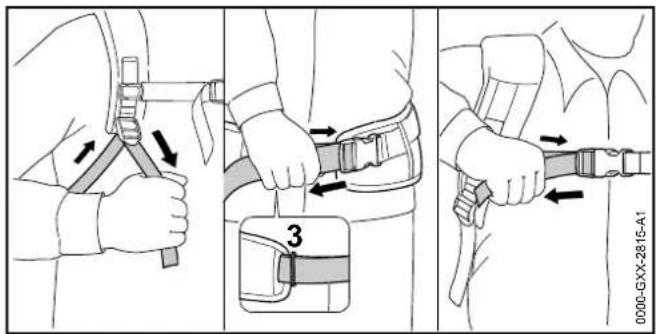

• Spänn remmarna tills midjeremmen ligger mot höften och ryggkudden ligger mot ryggen.
• Trä änden på midjeremmen genom öglan (3).
• Montera bärskyddet enligt anvisningarna i informationsbladet som tillhör bärskyddet.

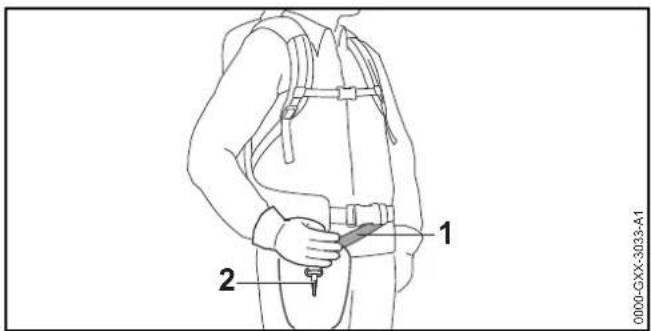

1 2 0000-GXX-3033-A1

- Ställ in bärremmen (1) så att karbinhaken (2) är ungefär en hands bredd under höger höft.

7.3 Använd häcksaxen med väska AP med anslutningskabel

• Öppna kardborrebandet på remmen (1) och dra ut remmen (1) ur spännet (2).
  ▶ För in remmen (1) i bältet (3).

1 2 3 1 0000-GXX-3416-A2

• För tillbaka remmen (1) genom spännet (2) och bältet (3).
  ▶ Stäng kardborrebandet på remmen (1).

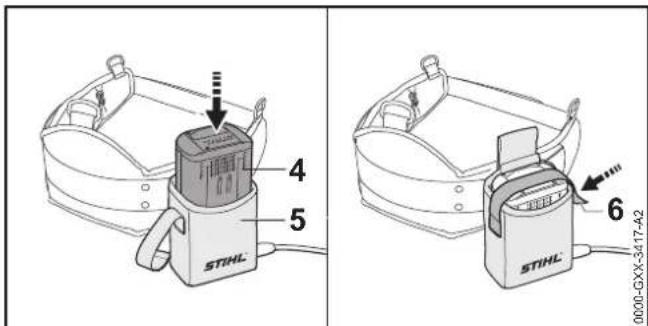

4 5 STIHL 6 0000-GYX-3417-A2

• Tryck in batteriet (4) väskan AP (5) så långt det går. En kort signal hörs.
• Fäst batteriet (4) med kardborrebandet (6).

Anslutningskabeln kan ställas in efter användarens längd och användningen.

2 1 3 STIHL 0000-GXX-3418-A0

Anslutningskabelns längd kan ställas in med en ögla (1) som fästs mes spännet (2) på väskan (3).

- Dra anslutningskabeln så att den är så kort som möjligt och att den inte hindrar arbetet.

8 Sätt in och dra ut anslutningskabelns kontakt

9 Sätt på och stäng av lövblåsen

- Håll lövblåsen med en hand i handtaget så att tummen ligger runt handtaget.

1 2 0000-GXX-4436-A0

• Skjut spärrspaken (1) med tummen till läget
• Tryck på strömbrytaren (2) med pekfingret och håll kvar. Lövblåsen accelererar och luft kommer ut ur munstycket.

Ju längre ner strömbrytaren (2) trycks, desto mer luft kommer ut ur munstycket.

• Släpp strömbrytaren. Luft kommer inte längre ut ur munstycket.
• Om luft fortfarande kommer ut ur munstycket: Ta ut batteriet och kontakta en STIHL-återförsäljare. Lövblåsen är defekt.
• Skjut spärrspaken till läget

10 Kontrollera lövblåsen

10.1 Kontrollera manöverdonen

Strömbrytare

▶ Dra ut anslutningskabelns kontakt ur uttaget.
- Skjut spärrspaken till läget
- Försök att trycka in strömbrytaren.
- Om det går att trycka in strömbrytaren: Använd inte lövblåsen och kontakta en STIHL-återförsäljare. Spärrspaken är defekt.
- Skjut spärrspaken till läget
- Tryck på strömbrytaren och släpp.
- Om strömbrytaren är styv eller inte går tillbaka till sin ursprungliga position: använd inte lövblåsen och kontakta en STIHL-återförsäljare. Strömbrytaren är defekt.

Sätt på lövblåsen

▶ Sätt in anslutningskabelns kontakt.
▶ Skjut spärrspaken till läget 📋
- Tryck på strömbrytaren och håll kvar. Luft kommer ut ur munstycket.
- Om 3 LED-lampor blinkar rött på batteriet: Dra ut anslutningskabelns kontakt ur uttaget och kontakta en STIHL-återförsäljare. Fel på lövblåsen.
- Släpp strömbrytaren. Luft kommer inte längre ut ur munstycket.
- Om luft fortfarande kommer ut ur munstycket: Dra ut anslutningskabelns kontakt ur uttaget och kontakta en STIHL-återförsäljare. Lövblåsen är defekt.

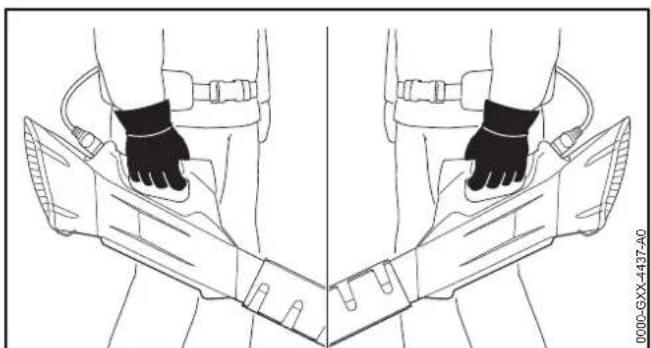

11.1 Håll i och styr lövblåsen

1 2 0000-GXX-4441-A0

- Om ett STIHL AR-batteri eller ryggsäcken används tillsammans med bärskyddet: fäst lyftöglan (2) i karbinhaken (1).

- Håll och styr lövblåsen med en hand i handtaget så att tummen ligger runt handtaget.

11.2 Ställ in effektnivån

Det finns 3 effektnivåer beroende på användningen. Lamporna indikerar inställd effektnivå. Ju högre effektnivå desto mer luft kommer ut ur munstycket. Den inställda effektnivån påverkar batteritiden. Ju lägre effektnivå desto längre batteritid.

1 0000-GXX-4438-A0

• Skjut spärrspaken (1) med tummen till läget Lamporna indikerar inställd effektnivå.
• Tryck spärrspaken (1) framåt, håll kvar en kort stund och låt den fjädra tillbaka. Nästa effektnivå har ställts in. Efter den tredje effektnivån följer åter den första effektnivån.
• Tryck spärrspaken (1) framåt och låt den fjädra tillbaka tills rätt effektnivå har ställts in.

Boost-funktionen kan aktiveras oberoende av inställd effektnivå. När boost-funktionen aktiveras blåser lövblåsen på högsta effekt.

Boost-funktionen påverkar batteritiden. Ju längre boostfunktionen är aktiverad, desto kortare blir batteritiden.

1 0000-GXX-4439-A0

- Tryck på strömbrytaren (1) och håll den nedtryckt. LED-lamporna blinkar en efter en. Boost-funktionen är aktiverad.

När strömbrytaren (1) släpps deaktiveras boost-funktionen. Den senast använda effektnivån ställs in igen.

11.4 Blåsa

▶ Rikta munstycket mot marken.
- Gå framåt långsamt och kontrollerat.

12 Efter arbetet

12.1 After arbetet

• Stäng av lövblåsen, ställ spärrspaken i läget och dra ut anslutningskabelns kontakt ur uttaget.
• Om lövblåsen är fuktig: Låt lövblåsen torka.
  ▶ Rengör lövblåsen.

13 Transport

13.1 Transportera lövblåsen

• Stäng av lövblåsen, ställ spärrspaken i läget och dra ut anslutningskabelns kontakt ur uttaget.
  ▶ Bär lövblåsen med en hand i handtaget.
• Om lövblåsen transporteras i ett fordon: Se till att lövblåsen är säkrad så att den inte kan välta eller röra sig.

14 Förvaring

14.1 Förvaring av lövblåsen

• Stäng av lövblåsen, ställ spärrspaken i läget och dra ut anslutningskabelns kontakt ur uttaget.
  ▶ Förvara lövblåsen enligt följande:
  – Lövblåsen är utom räckhåll för barn.
  – Lövblåsen är ren och torr.

15 Rengöring

15.1 Rengör lövblåsen

• Stäng av lövblåsen, ställ spärrspaken i läget och dra ut anslutningskabelns kontakt ur uttaget.
  ▶ Rengör lövblåsen med en fuktig trasa.
• Rengör skyddsgallret med en pensel eller en mjuk borste.

16 Underhåll och reparation

16.1 Underhållsintervall

Underhållsintervallen beror på omgivningsförhållandena och arbetsförhållandena. STIHL rekommenderar följande underhållsintervall:

En gång om året

- Låt en STIHL-återförsäljare kontrollera lövblåsen.

16.2 Underhåll och reparation av lövblåsen

Användaren kan inte underhålla och reparera lövblåsen själv.

- Om lövblåsen måste underhållas eller är defekt eller trasig: Kontakta en STIHL-återförsäljare.

17 Felavhjälpning

17.1 Åtgärda fel på lövblåsen och batteriet

Fel Lampor på	batteriet	Orsak Åtgård
Lövblåsen startar inte.	1 LED-lampa blinkar grönt.	Batteriet är inte tillräckligt laddat.	▸ Ladda batteriet enligt anvisningarna i bruksanvisningen till laddaren STIHL AL 101, 300, 500.
	1 LED-lampa lyser rött.	Batteriet är för varmt eller för kallt.	▸ Dra ut anslutningskabelns kontakt ur uttaget.▸ Låt batteriet svalna eller värmas upp.
	3 LED-lampor blinkar rött.	Fel på lövblåsen. ▶ Dra ut anslutningskabelns kontakt ur uttaget och stoppa in igen▸ Sätt på lövblåsen.▸ Om de 3 LED-lamporna fortfarande blinkar rött: Använd inte lövblåsen och kontakta en STIHL-återförsäljare.
	3 LED-lampor lyser rött.	Lövblåsen är överhettad.	▸ Dra ut anslutningskabelns kontakt ur uttaget.▸ Låt lövblåsen svalna.
	4 LED-lampor blinkar rött.	Fel på batteriet. ▶ Dra ut anslutningskabelns kontakt ur uttaget och stoppa in igen.▸ Sätt på lövblåsen.▸ Om de 4 LED-lamporna fortfarande blinkar rött: Använd inte batteriet och kontakta en STIHL-återförsäljare.
		Elanslutningen mellan lövblåsen och batteriet har brutits.	▸ Dra ut anslutningskabelns kontakt ur uttaget och stoppa in igen.▸ Om lövblåsen fortfarande inte startar när den slås på: Rengör kontaktytorna på anslutningskabeln, som beskrivet i bruksanvisningen till STIHL AR-batteriet eller till "AP-väska med anslutningskabel".
		Fukt i lövblåsen eller batteriet.	▸ Torka lövblåsen eller batteriet.
Lövblåsen stängs av under drift.	3 LED-lampor lyser rött.	Lövblåsen är överhettad.	▸ Dra ut anslutningskabelns kontakt ur uttaget.▸ Låt lövblåsen svalna.

svenska
17 Felavhjälpning

Fel Lampor på	batteriet	Orsak Åtgård
		Elfel. ► Dra ut anslutningskabelns kontakt ur uttaget och stoppa in igen.► Om lövblåsen fortfarande stängs av under drift: Rengör kontaktytorna på anslutningskabeln, som beskrivet i bruksanvisningen till STIHL AR-batteriet eller till "AP-väska med anslutningskabel".► Sätt på lövblåsen.
Lövblåsens drifttid är för kort.		Batteriet är inte helt laddat.	► Ladda batteriet helt enligt anvisningarna i bruksanvisningen Laddare STIHL AL 101, 300, 500.
		Batteriets livslängd är slut.	► Byt batteriet.

18 Tekniska data

18.1 Lövblås STIHL BGA 100

- Tillåtna batterier:

- STIHL AR

– Lufthastighet med monterat munstycke: 63 m/s

- Vikt: 2,5 kg

Körtiden är angiven under www.stihl.com/battery-life.

18.2 Buller- och vibrationsvärden

K-faktorn för ljudtrycksnivån är 2 dB(A). K-faktorn för ljudeffektsnivån är 2 dB(A). K-faktorn för vibrationsvärdena är 2 m/s ^2 .

STIHL rekommenderar att hörselskydd används.

– Ljudtrycksnivå L_pA uppmätt enligt EN ISO 50636-2-100:80 dB(A).
- Ljudeffektnivå L_wA uppmätt enligt EN 50636-2-100: 90 dB(A).
- Vibrationsvärdet a_hv uppmätt enligt EN 50636-2-100, handtag: <2.5 m/s^2 .

De angivna vibrationsvärdena har mätts med en standardiserad kontrollmetod och kan användas som referens för elektrisk utrustning. De verkliga vibrationsvärdena kan avvika från de angivna värdena beroende på typen av användning. De angivna vibrationsvärdena kan användas för att preliminärt uppskatta vibrationsbelastningen. Den verkliga vibrationsbelastningen måste uppskattas. Här kan man även ta hänsyn till tiderna som den elektriska utrustningen är avstängd och när den varit på men gått utan belastning.

Information om uppfyllandet av arbetsgivardirektivet vibration 2002/44/EG är angivna på www.stihl.com/vib.

18.3 REACH

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier.

Information om REACH-direktivet finns på www.stihl.com/reach.

19 Reservdelar och tillbehör

19.1 Reservdelar och tillbehör

STIHL® De här symbolerna kännetecknar STIHL-originaldelar och STIHL-originaltillbehör.

STIHL rekommenderar att du använder originaldelar och tillbehör från STIHL.

Originaldelar och tillbehör från STIHL kan köpas hos en STIHL-återförsäljare.

20 Kassering

20.1 Kassera lövblåsen

Information om återvinning kan fås av en STIHL-återförsäljare.

- Kassera lövblåsen, tillbehören och emballaget enligt gällande miljöbestämmelser.

21 EU-försäkran om överensstämmelse

21.1 Lövblås STIHL BGA 100

intygar på eget ansvar att

svenska

21 EU-försäkran om överensstämmelse

• Komponent: batteridriven lövblås
• Fabrikat: STIHL
• Typ: BGA 100
  – Serieidentifiering: 4866

uppfyller bestämmelserna i direktiv 2011/65/EU, 2006/42/EG, 2014/30/EU samt 2000/14/EG och har utvecklats och tillverkats i överensstämmelse med de versioner av följande standarder som gällde vid produktionsdatumet: EN 55014-1, EN 55014-2, EN 60335-1 och EN 50636-2-100.

Beräkning av uppmätt och garanterad ljudeffektnivå har gjorts enligt direktiv 2000/14/EG, bilaga V.

– Uppmätt ljudeffektnivå: 88 dB(A)
– Garanterad ljudeffektnivå: 90 dB(A)

Den tekniska dokumentationen förvaras hos avdelningen för produktgodkännande hos ANDREAS STIHL AG & Co. KG.

Tillverkningsår, tillverkningsland samt serienummer anges på lövblåsen.

Waiblingen, 2017-03-01

Thomas Elsner, chef för produkthantering och tjänster

Sisällysluettelo

# Effektskilt med maskinnummer

3.2 Bæresystemer

2 Tilkoblingsledning

Tilkoblingsledningen forbinder løvblåseren med batteriet eller "Belteveske AP med tilkoblingsledning".

3 Støtteputer

4 Plugg på tilkoblingsledningen

Pluggen til tilkoblingsledningen forbinder løvblåseren med "Belteveske AP med tilkoblingsledning" eller et STIHL AR batteri.

• Lukk läsen (2) på hoftebeltet.
• Lukk läsen (1) på brystselen.

8.1 Sett i pluggen på tilkoblingsledningen

1 2 0000-GXX-4434-A0

• Juster pluggen (2) til tilkoblingsledningen slik at pilen på pluggen (2) til tilkoblingsledningen peker mot pilen på kontakten (1).
• Sett pluggen (2) til tilkoblingsledningen inn i kontakten (1). Pluggen (2) på tilkoblingsledningen går i inngrep.

8.2 Trekke ut pluggen på tilkoblingsledningen

1 2 0000-GXX-4435-A0

▶ Ta pluggen (2) på tilkoblingsledningen med hånden.
- Trekk pluggen (2) på tilkoblingsledningen ut av kontakten (1).
