HASZNÁLATI ÚTMUTATÓ BGA 100 STIHL
2 Erre a használati útmutatóra vonatkozó információk 187
2.1 Érvényes dokumentumok....187
2.2 A figyelmeztetések jelölése a szövegben .....188
2.3 Szimbólumok a szövegben .....188
3 Áttekintés 188
3.1 Fúvóberendezés 188
3.2 Hordozórendszerek 189
3.3 Szimbólumok....189
4 Biztonsági tudnivalók 190
4.1 Figyelmeztető szimbólumok .....190
4.2 Rendeltetésszerű használat .....190
4.3 A felhasználóval szemben támasztott követelmények....190
4.4 Ruházat és felszerelés .....191
4.5 Fúvóberendezés 191
4.6 Fúvóberendezés 192
4.7 Munkálatok 192
4.8 Szállítás....193
4.9 Tárolás....193
4.10 Tisztítás, karbantartás és javítás .....193
5 A fúvóberendezés használatra kész állapotba hozása....194
5.1 A fúvóberendezés használatra kész állapotba hozása....194
6 A fúvóberendezés összeszerelése 194

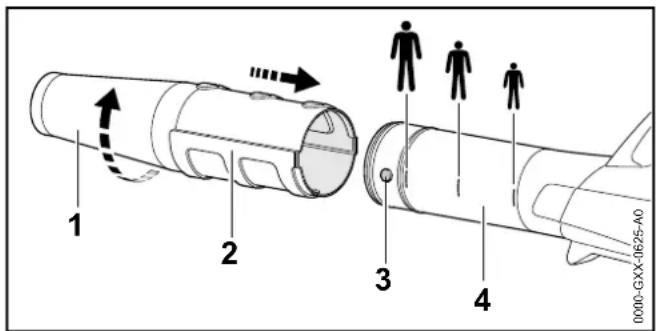

6.1 A fúvóka felszerelése, állítása és leszerelése ..... 194
7 A fúvóberendezés beállítása a felhasználó számára 194
7.1 A STIHL AR akkumulátor használata .....194

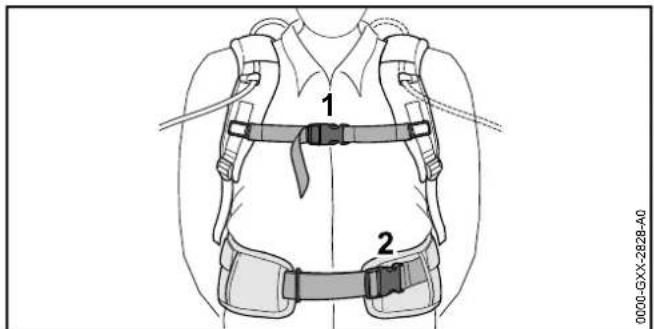

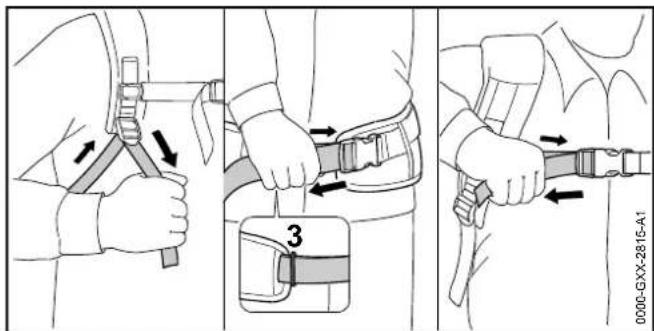

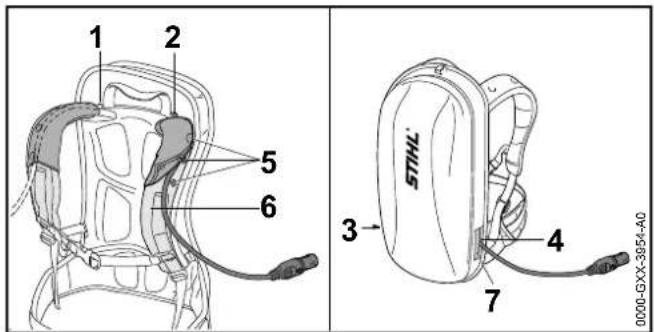

7.2 Hordozórendszerrel történő használata .....196

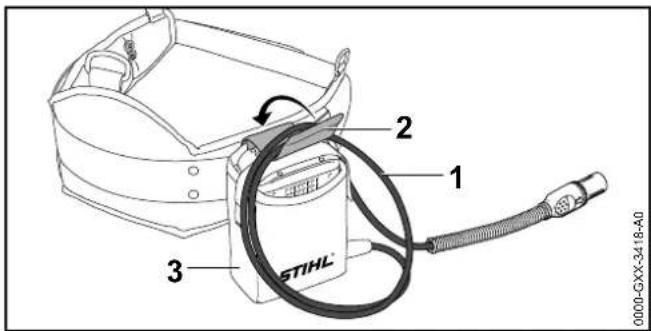

7.3 „Csatlakozóvezetékes AP övtáskával“ történő használata....197
8 A csatlakozóvezeték dugaszának bedugása és kihúzása 198
8.1 A csatlakozóvezeték dugaszának bedugása ..... 198

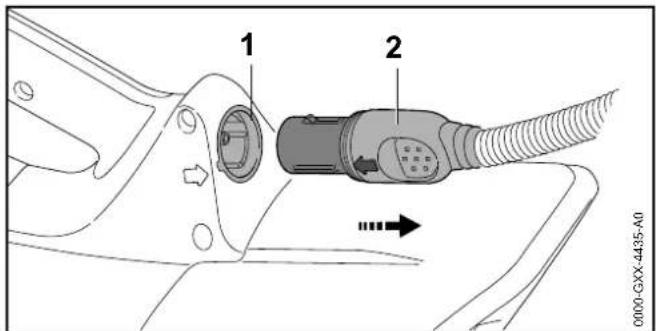

8.2 A csatlakozóvezeték dugaszának kihúzása ..... 198
9 A fúvóberendezés bekapcsolása és kikapcsolása ..199

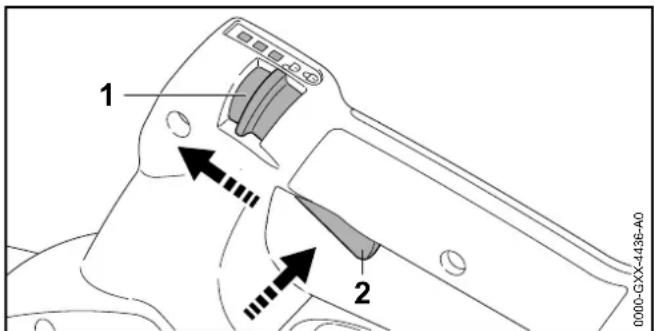

9.1 A fúvóberendezés bekapcsolása 199
9.2 A fúvóberendezés kikapcsolása .....199
10 A fúvóberendezés vizsgálata 199
10.1 Kezelőelemek vizsgálata.... 199
11 Munkavégzés a fúvóberendezéssel .....200
11.1 A fúvóberendezés tartása és vezetése .....200
11.2 A teljesítményfokozat beállítása....200
11.3 A Boost funkció aktiválása 200
11.4 Fúvás....201
12 Munka után 201
12.1 Munkavégzés után....201
13 Szállítás 201
13.1 A fúvóberendezés szállítása .....201
14 Tárolás 201
14.1 A fúvóberendezés tárolása....201
15 Tisztítás 202
15.1 A fúvóberendezés tisztítása....202
16 Karbantartás és javítás 202
16.1 Karbantartási időközök....202
16.2 A fúvóberendezés karbantartása és javítása .....202
17 Hibaelhárítás 203
17.1 A fúvóberendezés és az akkumulátor üzemzavarainak elhárítása....203
18 Müszaki adatok 205
18.1 STIHL BGA 100 fúvóberendezés....205
18.2 Zaj- és rezgésértékek....205
18.3 REACH 205
1 Előszó
magyar
19 Pótalkatrészek és tartozékok .....205
19.1 Pótalkatrészek és tartozékok....205
20 Ártalmatlanítás 205
20.1 Fúvóberendezés ártalmatlanítása .....205
21 EK Megfelelőségi nyilatkozat 205
21.1 STIHL BGA 100 fúvóberendezés....205
1 Előszó
Tisztelt vevő!
Örvendünk, hogy a STIHL mellett döntött. Termékeinket csúcsminőségben fejlesztjük ki és gyártjuk, ügyfelünk szükségleteinek megfelelően. Így nagy megbízhatóságú termékek jönnek lêtre, extrém igénybevétel esetén is.
STIHL a szerviz terén is csúcsminőséget nyújt. Márkaszervizünk kompetens tanácsadást és betanítást, valamint átfogó műszaki segítséget nyújt.
Köszönjük bizalmát, és sok örömöt kívánunk a STIHL terméke használatával.
Dr. Nikolas Stihl
FONTOS! HASZNÁLAT ELŐTT OLVASSA EL ÉS ŐRIZZE MEG.
2 Erre a használati útmutatóra vonatkozó információk
2.1 Érvényes dokumentumok
A helyi biztonsági előírások érvényesek.
▶ Ezen a használati útmutatón kívül olvassa el, értse meg és őrizze meg a következő dokumentumokat:
– A STIHL AR akkumulátor használati útmutatója
– „Csatlakozóvezetékes AP övtáska“ használati útmutató
– A STIHL AP akkumulátorra vonatkozó biztonsági előírások
– A STIHL AL 101, 300, 500 töltőkészülékek útmutatója
magyar
– Beépített akkumulátorral ellátott STIHL akkumulátorokra és termékekre vonatkozó biztonsági információk: www.stihl.com/safety-data-sheets
2.2 A figyelmeztetések jelölése a szövegben
FIGYELMEZTETÉS
Olyan veszélyekre utal, amelyek súlyos sérüléseket vagy halált okozhatnak.
▶ A megnevezett intézkedésekkel súlyos sérülések vagy halál kerülhető el.
TUDNIVALÓ
Olyan veszélyekre utal, amelyek anyagi károkat okozhatnak.
▶ A megnevezett intézkedésekkel anyagi károk kerülhetők el.
2.3 Szimbólumok a szövegben
Ez a szimbólum e használati útmutató egyik fejezetére utal.
3 Áttekintés
3 Áttekintés
3.1 Fúvóberendezés

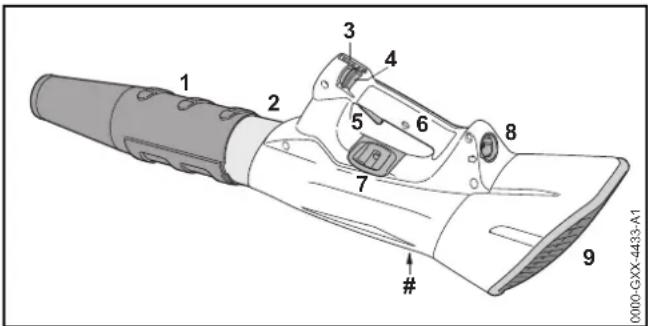

A fúvóka vezeti és fókuszálja a légáramlatot.
2 Fúvócső
A fúvócső vezeti a légáramlatot.
3 Kikapcsoló kar
A kikapcsolókar kireteszeli a kapcsolóemeltyűt. A kikapcsolókar a teljesítményszint beállítására szolgál.
4 L E D - e k
A LED-ek a beállított teljesítményszintet mutatják.
5 Kapcsolóemeltyű
A kapcsolóemeltyű be- és kikapcsolja a fúvóberendezést.
6 Kezelőfogantyú
A kezelőfogantyú a fúvóberendezés kezelésére,
vezetésére és szállítására szolgál.
7 H ordozófül
A hordozófül a hordozórendszer beakasztására szolgál.
8 Hüvely
A hüvely a csatlakozóvezeték dugaszának bedugására szolgál.
3 Áttekintés
magyar
9 Védőrács
A védőrács védi a felhasználót a fúvóberendezés mozgó részeitől.
# Teljesítménytábla a gépszámmal

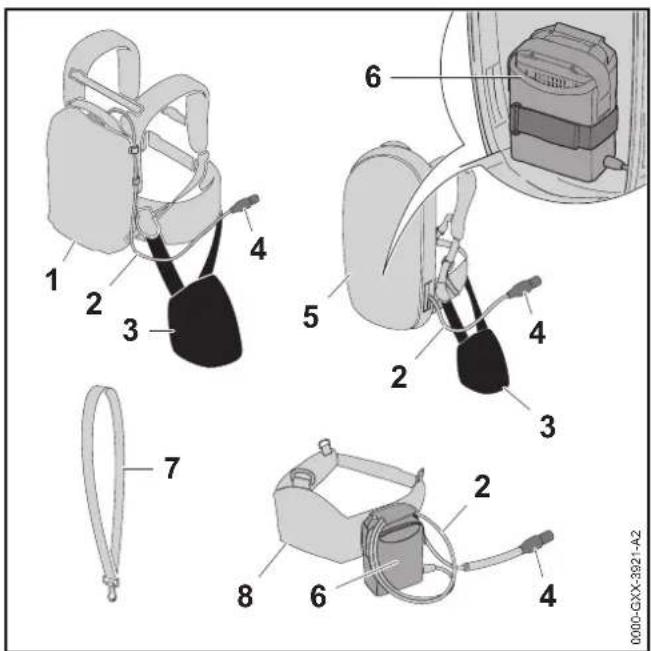

3.2 Hordozórendszerek
1 STIHL AR akkumulátor
A STIHL AR akkumulátor el tudja látni a fúvóberendezést energiával.
2 Csatlakozóvezeték
A csatlakozóvezeték összeköti a fúvóberendezést az akkumulátorral vagy a „Csatlakozóvezetékes AP övtáskával“.
3 Párnabetét
A párnabetét a fúvóberendezésnek a STIHL AR akkumulátoron vagy a „Csatlakozóvezetékes AP övtáskával” ellátott hordozórendszeren történő rögzítésére szolgál.
4 A csatlakozóvezeték dugasza
A csatlakozóvezeték dugasza összeköti a fúvóberendezést a „Csatlakozóvezetékes AP övtáskával“ vagy egy STIHL AR akkumulátorral.
5 Hordozórendszer „Csatlakozóvezetékes AP övtáskával“ A hordozórendszer el tudja látni a fúvóberendezést energiával.
6 „Csatlakozóvezetékes AP övtáska“
A „Csatlakozóvezetékes AP övtáska” el tudja látni a fúvóberendezést energiával.
7 Egyvállas heveder
Az egyvállas heveder a fúvóberendezés hordozására szolgál.
8 Akkumulátorszij rászerelt „Csatlakozóvezetékes AP övtáskával“
Az akkumulátorszij el tudja látni a fúvóberendezést energiával.
3.3 Szimbólumok
Ezek a szimbólumok lehetnek a fúvóberendezésen és a következőt jelenthetik:
A kikapcsoló kar ebben a pozícióban oldja ki a kapcsolóemeltyűt.
A kikapcsoló kar ebben a pozícióban zárja a kapcsolóemeltyüt.
LWA Garantált zajteljesítményszint dB(A)-ban a 2000/14/EK irányelv szerint, a termékek zajkibocsátásának összehasonlíthatóságához.
A terméket ne dobja a háztartási szemétbe.
4 Biztonsági tudnivalók
4.1 Figyelmeztető szimbólumok
A fúvóberendezésen lévő figyelmeztető szimbólumok jelentése:
Tartsa be a biztonsági előírásokat és azok intézkedéseit.
Olvassa el, értse meg, és örizze meg a használati útmutatót.
Viseljen védőszemüveget.
Rögzítse úgy a hosszú hajat, hogy az ne csípődhessen be a fúvóberendezésbe.
A munka megszakításakor, szállításkor, tárolás, karbantartás, karbantartás vagy javítás esetén húzza ki a csatlakozóvezeték dugaszát a hüvelyböl.
Tartsa be a biztonsági távolságot.
4.2 Rendeltetésszerű használat
A STIHL BGA 100 fúvóberendezés a lomb, levágott fű, papírdarabok és hasonlók elfújására használható.
A fúvóberendezést esőben is lehet használni.
Ezt a fúvóberendezést egy „Csatlakozóvezetékes AP övtáskával“ ellátott STIHL AP akkumulátor vagy egy STIHL AR akkumulátor látja el energiával.
▲ FIGYELMEZTETÉS
■ A STIHL által a fúvóberendezéshez nem engedélyezett akkumulátorok tűzvészeket és robbanásokat okozhatnak. Súlyos vagy halálos személyi sérülések és anyagi károk következhetnek be.
A fúvóberendezést egy „Csatlakozóvezetékes AP övtáskával“ ellátott STIHL AP akkumulátorral vagy egy STIHL AR akkumulátorral használja.
■ Amennyiben a fúvóberendezést vagy az akkumulátort nem rendeltetés szerint használják, súlyos vagy halálos személyi sérülések, és anyagi károk keletkezhetnek.
- A fúvóberendezést a jelen használati útmutatóban leírt módon használja.
- Az akkumulátort oly módon használja, ahogy az a „Csatlakozóvezetékes AP övtáska“ vagy a STIHL AR akkumulátor használati útmutatójában le van írva.
4.3 A felhasználóval szemben támasztott követelmények
▲ FIGYELMEZTETÉS
■ A felhasználók oktatás nélkül nem tudják a fúvóberendezés veszélyeit felismerni vagy felbecsülni. A felhasználók vagy más személyek súlyos személyi sérüléseket szenvedhetnek vagy meg is halhatnak.
- Olvassa el, értse meg, és őrizze meg a használati útmutatót.
- Amennyiben a fúvóberendezést továbbadja más személynek: Adja át a használati útmutatót is.
4 Biztonsági tudnivalók
magyar
- Bizonyosodjon meg róla, hogy a felhasználó megfelel a következő követelményeknek:
– A felhasználó kipihent.
- A felhasználó fizikai, szenzorikus és szellemi képességeinél fogva kezelni tudja a fúvóberendezést, és dolgozni tud vele. Amennyiben a felhasználó fizikai, szenzorikus vagy szellemi képességeinél fogva korlátozottan képes erre, a felhasználó csak felügyelet mellett vagy egy felelős személy utasításai szerint dolgozhat a berendezéssel.
– A felhasználó nagykorú.
– A felhasználó részesült STIHL márkaszerviz általi oktatásban, mielőtt először használná a fúvóberendezést.
– A felhasználó nem áll alkohol, orvosságok vagy drogok hatása alatt.
- Amennyiben bizonytalanságok merülnének fel: Forduljon egy STIHL márkaszervizhez.
4.4 Ruházat és felszerelés
⚠ FIGYELMEZTETÉS
■ Munkavégzés közben a hosszú haj becsípődhet a fúvóberendezésbe. A felhasználó súlyos sérülést szenvedhet.
- Kösse össze a hosszú hajat és így bizonyosodjon meg róla, hogy nem csípődik be a fúvóberendezésbe.
■ A munkavégzés során a tárgyak nagy sebességgel repülhetnek fel. A felhasználó sérülést szenvedhet el.
▶ Viseljen szorosan illeszkedő védőszemüveget. A megfelelő védőszemüvegek megfelelnek az EN 166 szabványnak vagy a nemzeti előírásoknak és a megfelelő jelöléssel kaphatók a kereskedésekben.
▶ Viseljen hosszú nadrágot.
■ Munkavégzés közben por kavarodhat fel. A belélegzett por károsíthatja az egészséget és allergiás reakciókat válthat ki.
- Viseljen porvédőmaszkot.
■ A nem megfelelő ruházat beakadhat fába, bozótba és a fúvóberendezésbe. A nem megfelelő ruházatot viselő felhasználók súlyosan megsérülhetnek.
- Viseljen testhez simuló ruházatot.
▶ Vegye le a sálakat és az ékszereket.
■ Munkavégzés közben por kavarodhat fel. A felkavart por elektrosztatikusan feltöltheti a fúvóberendezést. Amikor megérintjük a fúvóberendezést, az elektromosan kisülhet és enyhe áramütést válthat ki. A felhasználó sérülést szenvedhet el.
- Viseljen ellenálló anyagú munkakesztyüt.
■ Ha a felhasználó nem megfelelő lábbelit visel, elcsúszhat. A felhasználó sérülést szenvedhet el.
- Viseljen kemény, recézett talpú, zárt lábbelit.
4.5 Fúvóberendezés
▲ FIGYELMEZTETÉS
■ A beavatatlan személyek, a gyermekek és állatok nem tudják a fúvóberendezés és a felrepített tárgyak veszélyeit felismerni és felbecsülni. A beavatatlan személyek, a gyermekek és állatok súlyos sérüléseket szenvedhetnek és anyagi károk keletkezhetnek.
▶ A beavatatlan személyeket, a gyermekeket és állatokat tartsa 5 m-es körzetben távol a munkaterülettöl.
▶ A tárgyaktól 5 m-es távolságot kell tartani.
▶ Ne hagyja örizetlenül a fúvóberendezést.
▶ Gondoskodjon róla, hogy a gyermekek ne tudjanak a fúvóberendezéssel játszani.
A fúvóberendezés elektromos alkatrészei szikrákat gerjeszthetnek. A szikrák gyúlékony vagy robbanékony környezetben tűzvészeket és robbanásokat okozhatnak. Súlyos, akár halálos személyi sérülések következhetnek be, és anyagi károk keletkezhetnek.
- Ne dolgozzon gyúlékony vagy robbanékony környezetben.
4.6 Fúvóberendezés
A fúvóberendezés akkor van biztonságos állapotban, amikor a következő feltételek teljesülnek:
– A fúvóberendezés sértetlen.
– A fúvóberendezés tiszta.
– A kezelőelemek működnek és nincsenek módosítva.
– Kizárólag ehhez a fúvóberendezéshez illő eredeti STIHL tartozék van beszerelve.
– A tartozék megfelelően van beszerelve.
▲ FIGYELMEZTETÉS
■ Nem biztonságos állapotban az alkatrészek nem működnek megfelelően és a biztonsági berendezések hatástalanná válnak. Súlyos vagy halálos személyi sérülések keletkezhetnek.
▶ Ne dolgozzon sérült fúvóberendezéssel.
- Ha a fúvóberendezés piszkos: Tisztítsa meg a fúvóberendezést.
▶ Ne módosítsa a fúvóberendezést. Kivétel: Az ehhez a fúvóberendezéshez megfelelő fúvóka felszerelése.
- Amennyiben a kezelőelemek nem működnek: Ne dolgozzon a fúvóberendezéssel.
- Kizárólag ehhez a fúvóberendezéshez illő eredeti STIHL tartozékot szereljen be.
▶ A tartozékokat a jelen használati útmutatóban vagy a tartozék használati útmutatójában leírt módon szerelje fel.
▶ Ne dugjon tárgyakat a fúvóberendezés nyílásaiba.
- Amennyiben bizonytalanságok merülnének fel: Forduljon egy STIHL márkaszervizhez.
4.7 Munkálatok
▲ FIGYELMEZTETÉS
■ A felhasználó bizonyos helyzetekben nem tud koncentráltan tovább dolgozni. A felhasználó megbotolhat, eleshet és súlyosan megsérülhet.
▶ Dolgozzon nyugodtan és meggondoltan.
- Amennyiben a fény- és látásviszonyok gyengék: Ne dolgozzon a fúvóberendezéssel.
▶ A fúvóberendezéssel egyedül dolgozzon.
▶ Vállmagasság felett dolgozni tilos.
- Ügyeljen az akadályokra.
▶ A talajon állva dolgozzon és tartsa meg egyensúlyát. Ha a magasban kell dolgoznia: Használjon emelő munkaállványt vagy biztonságos állványzatot.
- Ha fáradtság jelei jelentkeznének: Iktasson be egy szünetet.
- Szélirányba fújjon.
■ A munkavégzés során a tárgyak nagy sebességgel repülhetnek fel. Személyek és állatok sérüléseket szenvedhetnek és anyagi károk keletkezhetnek.
▶ Ne fújjon emberek, állatok és tárgyak irányába.
■ Amennyiben a fúvóberendezés munkavégzés közben változik vagy szokatlanul viselkedik, előfordulhat, hogy a fúvóberendezés nincs biztonságos állapotban. Súlyos személyi sérülések és anyagi károk keletkezhetnek.
- Hagyja abba a munkát, vegye ki az akkumulátort és forduljon egy STIHL márkaszervizhez.
■ Munkavégzés közben a fúvóberendezés rezgéseket generálhat.
- Viseljen kesztyüt.
▶ Tartson munkaszüneteket. - Amennyiben vérkeringési zavarok jelentkeznek: Forduljon orvoshoz.
4.8 Szállítás
▲ FIGYELMEZTETÉS
■ Szállítás közben a fúvóberendezés felborulhat vagy mozoghat. Személyi sérülések és anyagi károk keletkezhetnek.
- Tolja a kikapcsoló kart állásba.
- Húzza ki a csatlakozóvezeték dugaszát a hüvelyből.
- Biztosítsa a fúvóberendezést feszítőhevederekkel, szíjjal vagy egy hálóval úgy, hogy ne tudjon felborulni vagy mozogni.
4.9 Tárolás
▲ FIGYELMEZTETÉS
■ A gyermekek nem tudják a fúvóberendezés veszélyeit felismerni és felbecsülni. A gyermekek súlyos sérüléseket szenvedhetnek.
▶ Tolja a kikapcsoló kart állásba.
- Húzza ki a csatlakozóvezeték dugaszát a hüvelyből.
▶ A fúvóberendezést gyermekek elől elzárva tárolja.
■ A fúvóberendezés elektromos érintkezői és fém alkatrészei nedvesség hatására berozsdásodhatnak. A fúvóberendezés megrongálódhat.
▶ Tolja a kikapcsoló kart állásba.
- Húzza ki a csatlakozóvezeték dugaszát a hüvelyböl.
▶ A fúvóberendezést tisztán és szárazon tárolja.
4.10 Tisztítás, karbantartás és javítás
▲ FIGYELMEZTETÉS
■ Amennyiben tisztítás, karbantartás vagy javítás során be van dugva a csatlakozóvezeték dugasza, a fúvóberendezés véletlenül beindulhat. Súlyos személyi sérülések és anyagi károk keletkezhetnek.
▶ Tolja a kikapcsoló kart állásba.
- Húzza ki a csatlakozóvezeték dugaszát a hüvelyböl.
A dörzshatású tisztítószerek, a vizsugárral való tisztítás vagy a hegyes tárgyak megsérthetik a fúvóberendezést. Amennyiben a fúvóberendezést nem a jelen használati útmutatóban leírtak szerint tisztítja, előfordulhat, hogy az alkatrészek nem működnek megfelelően és a biztonsági berendezések hatástalanná válnak. Súlyos személyi sérülések keletkezhetnek.
- A fúvóberendezést a jelen használati útmutatóban leírt módon tisztítsa.
■ Amennyiben a fúvóberendezést nem megfelelően tartják karban vagy javítják, az alkatrészek nem működnek megfelelően és a biztonsági berendezések hatástalanná válnak. Súlyos vagy halálos személyi sérülések keletkezhetnek.
- A fúvóberendezést ne tartsa karban saját maga és ne javítsa.
- Amennyiben a fúvóberendezés karbantartása vagy javítása szükséges: Forduljon egy STIHL márkaszervizhez.
5 A fúvóberendezés használatra kész állapotba hozása
5.1 A fúvóberendezés használatra kész állapotba hozása
Minden munkakezdés előtt a következő lépéseket kell megtenni:
- Bizonyosodjon meg róla, hogy a következő alkotóelemek biztonságos állapotban vannak:
– Fúvóberendezés, 14.6. - Akkumulátor, ahogy a STIHL AR akkumulátor vagy a „Csatlakozóvezetékes AP övtáska“ használati útmutatójában le van írva.
- Az akkumulátort úgy ellenőrizze, ahogy az a STIHL AR akkumulátor vagy a „Csatlakozóvezetékes AP övtáska“ használati útmutatójában le van írva.
- Az akkumulátort a STIHL AL 101, 300, 500 töltőkészülékek útmutatójában leírt módon töltse fel teljesen.
▶ Tisztítsa meg a fúvóberendezést, 15.
▶ Szerelje fel a fúvókát, ☐6.1.
▶ Vegye fel a STIHL AR akkumulátort, a hordozórendszert vagy a „Csatlakozóvezetékes AP övtáskát“ és állítsa be öket, 7.
▶ Ellenőrizze a kezelőelemeket, 10.1.
▶ Ha a kezelőelemek ellenőrzésekor a 3 LED elkezd pirosan villogni az akkumulátoron: Húzza ki a csatlakozóvezeték dugaszát a hüvelyből, és keressen fel egy STIHL márkakereskedőt. Üzemzavar áll fenn a fúvóberendezésben.
- Amennyiben nem tudja az összes lépést kivitelezni: Ne használja a fúvóberendezést – forduljon egy STIHL márkaszervizhez.
6 A fúvóberendezés összeszerelése
6.1 A fúvóka felszerelése, állítása és leszerelése
A fúvóka a felhasználó testméretének függvényében 3 pozícióban szerelhető a fúvócsőre. A pozíciók meg vannak jelölve a fúvócsövön.
- Kapcsolja ki a fúvóberendezést és húzza ki a csatlakozóvezeték dugaszát.
▶ Tolja a fúvókát (1) a kívánt pozícióig a fúvócsöre (4).
▶ Forgassa a fúvókát (1), míg bekattan.
7 A fúvóberendezés beállítása a felhasználó számára
7.1 A STIHL AR akkumulátor használata
7.1.1 A csatlakozóvezeték elhelyezése és beállítása
A csatlakozóvezetéket a felhasználó testmagasságától, és a használattól függően lehet elhelyezni és beállítani.
7 A fúvóberendezés beállítása a felhasználó számára
magyar


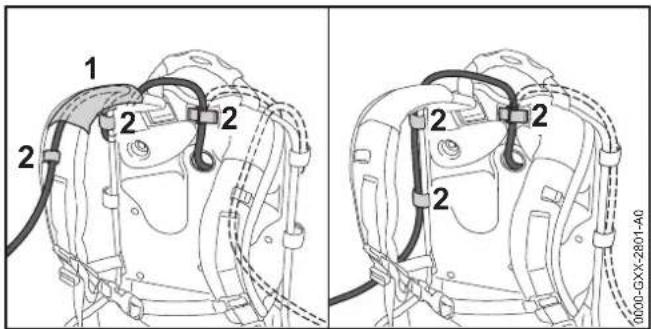

1 2 2 2 2 2 2 000-GXX-2801-A0A csatlakozóvezetéket a hevederen lévő vezetőelemen (1) és a csatokon (2) keresztül vagy oldal irányban a hátlapon csatokkal (2) tudja odaerősíteni.
- Zárja a mellhevederen lévő zárat (1).


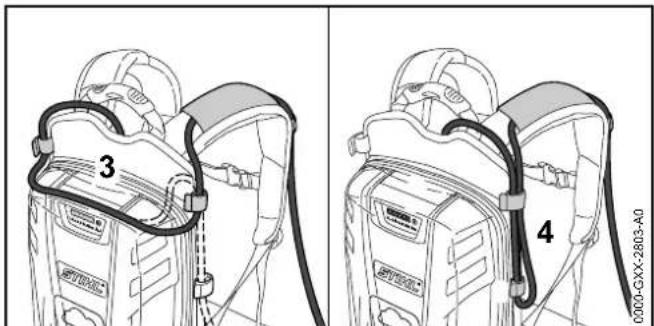

3 4 0000-GXX-2803-A0A csatlakozóvezeték hosszát a hátlapon található hurkon (3) keresztül vagy egy oldalt található hurkon (4) keresztül tudja állítani.
- Feszítse meg a hevedert annyira, hogy a csípőheveder a csípőn, a hátpárna pedig a háton felfeküdjön.
▶ A csípőheveder végét fűzze be a rögzítőszemen (3) keresztül. - A párnabetétet az ahhoz tartozó adatlapban leírt módon szerelje fel.
- Helyezze el a csatlakozóvezetéket úgy, hogy a lehető legrövidebb legyen és a munkát ne zavarja.
7.1.2 A hordozórendszer felvétele és beállítása
▶ Vegye fel az akkumulátort a hátára.
magyar
7 A fúvóberendezés beállítása a felhasználó számára


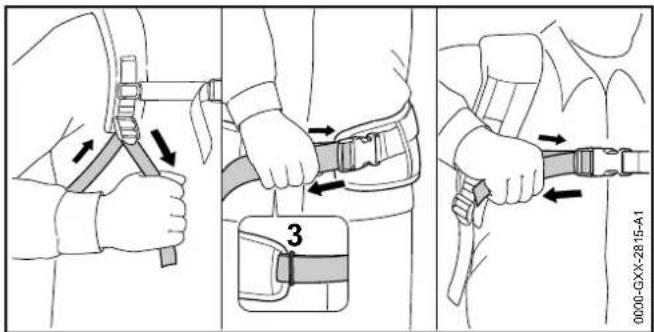

1 2 0000-GXX-3033-A1▶ A hevedert (1) úgy állítsa be, hogy a karabinerhorog (2) kb. tenyérnyire legyen a jobb csípő alatt.
7.2 Hordozórendszerrel történő használata
7.2.1 A csatlakozóvezeték elhelyezése és beállítása A csatlakozóvezetéket a felhasználó testmagasságától, és a használattól függően lehet elhelyezni és beállítani.


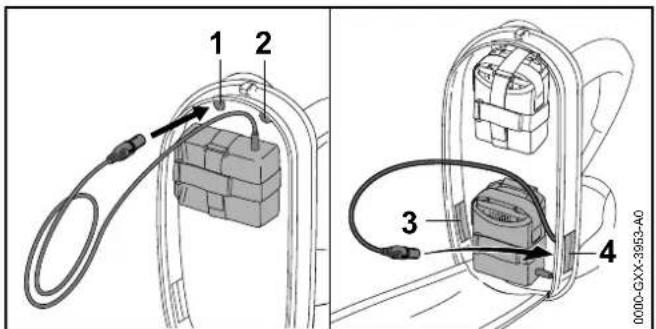

1 2 3 4 0000-GXX-3953-A0A következő nyílásokon keresztül vezethető a csatlakozóvezeték:
- bal felső nyílás (1)
- jobb felső nyilás (2)
- bal alsó nyilás (3)
- jobb alsó nyílás (4)
▶ Nyissa ki a patentkapcsokat (5). - Vezesse a csatlakozóvezetéket a vállheveder (6) fölött..
- Zárja a patentkapcsokat (5).
- Amennyiben a csatlakozóvezetéket a bal alsó nyíláson (3) és a jobb alsó nyíláson (4) keresztül vezeti: Az igénybe vett nyílást (3 vagy 4) zárja le tépőzárral (7).
- Helyezze el a csatlakozóvezetéket úgy, hogy a lehető legrövidebb legyen és a munkát ne zavarja.
7.2.2 A hordozórendszer felvétele és beállítása
▶ Vegye fel az akkumulátort a hátára.


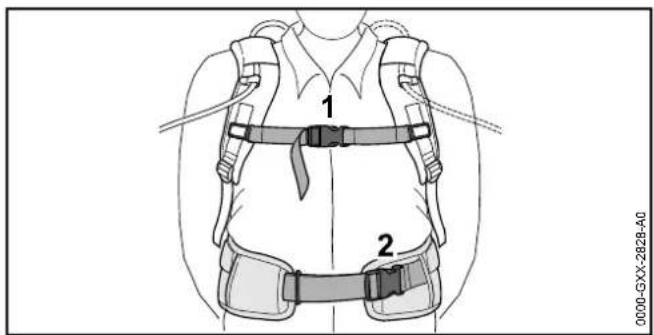

1 2 0000-GXX-282B-A0- Zárja a csípőhevederen lévő zárat (2).
- Zárja a mellhevederen lévő zárat (1).
7 A fúvóberendezés beállítása a felhasználó számára
magyar
- Feszítse meg a hevedert annyira, hogy a csípőheveder a csípőn, a hátpárna pedig a háton felfeküdjön.
- A csípőheveder végét fűzze be a rögzítőszemen (3) keresztül.
▶ A párnabetétet az ahhoz tartozó adatlapban leírt módon szerelje fel.


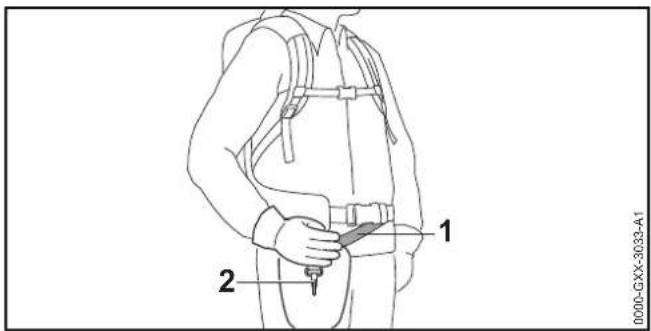

0000-GXX-3033-A1 1 2▶ A hevedert (1) úgy állítsa be, hogy a karabinerhorog (2) kb. tenyérnyire legyen a jobb csípő alatt.
7.3 „Csatlakozóvezetékes AP övtáskával“ történő használata
7.3.1 A „Csatlakozóvezetékes AP övtáska“ felszerelése


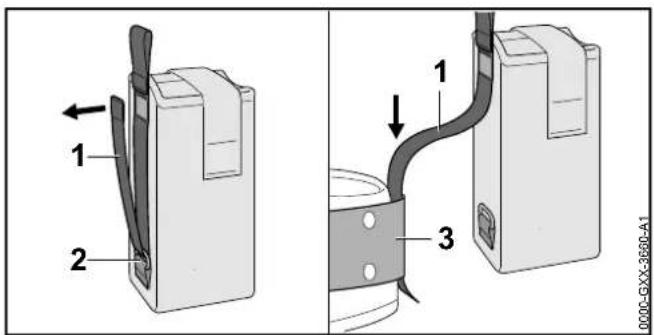

1 2 1 3 0000-GXX-880-A1- Oldja el a tépőzárat a hevederen (1) és húzza ki a hevedert (1) a rögzítőszemböl (2).
▶ Vezesse át a hevedert (1) a szíjon (3).


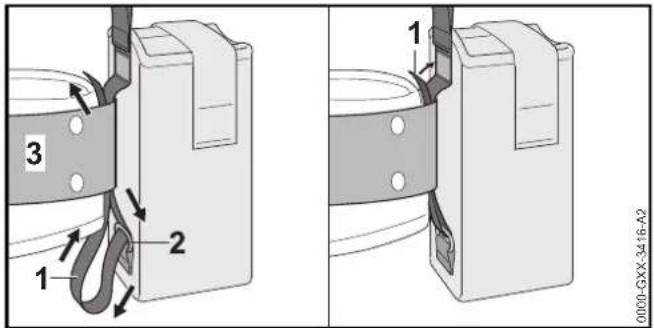

1 2 3 1 0000-GXX-3416-A2- Vezesse visszafele a hevedert (1) a rögzítőszemen (2) és a szíjon (3) keresztül.
- Zárja be a tépőzárat a hevederen (1).
magyar
8 A csatlakozóvezeték dugaszának bedugása és kihúzása


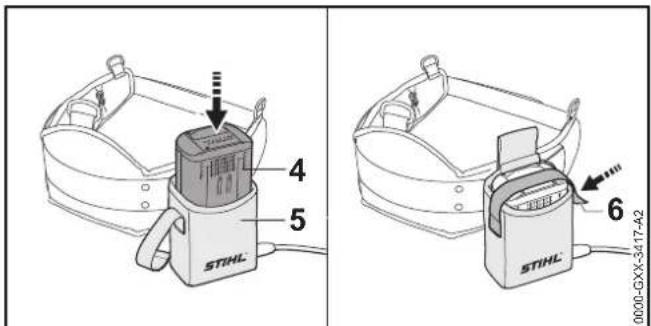

4 5 STIHL 6 0000-GXX-3417-A2- Tolja az akkumulátort (4) ütközésig az övtáskába (5). Egy rövid hangjelzést hall.
▶ Rögzítse az akkumulátort (4) tépőzárral (6).
7.3.2 A csatlakozóvezeték beállítása
A csatlakozóvezetéket a felhasználó testmagasságától, és a használattól függően lehet beállítani.
- Helyezze el a csatlakozóvezetéket úgy, hogy a lehető legrövidebb legyen és a munkát ne zavarja.
8 A csatlakozóvezeték dugaszának bedugása és kihúzása
8.1 A csatlakozóvezeték dugaszának bedugása


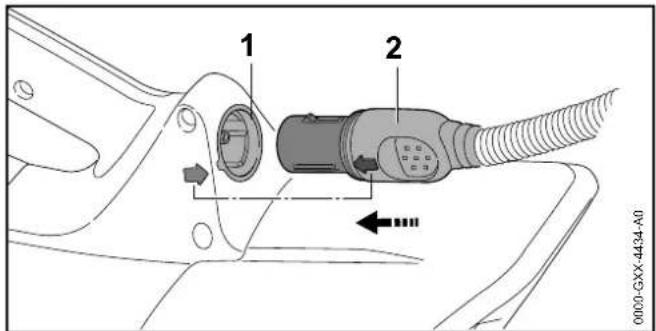

1 2 0000-GXX-4434-A0- Állítsa a csatlakozóvezeték dugaszát (2) úgy, hogy a csatlakozóvezeték dugaszán található nyíl (2) a hüvelyen található nyilra (1) mutasson.
- Dugja a csatlakozóvezeték dugaszát (2) a hüvelybe (1). A csatlakozóvezeték dugasza (2) bekattan.
8.2 A csatlakozóvezeték dugaszának kihúzása
- Húzza ki a csatlakozóvezeték dugaszát (2) a hüvelyből (1).
9 A fúvóberendezés bekapcsolása és kikapcsolása
9.1 A fúvóberendezés bekapcsolása
A fúvóberendezést úgy tartsa egy kézzel a kezelőfogantyúnál fogva, hogy a hüvelykujja körbefogja a kezelőfogantyút.
- Nyomja le mutatóujjával a kapcsolóemeltyűt (2) és tartsa lenyomva. A fúvóberendezés felgyorsul és a fúvókából levegő áramlik ki.
Minél tovább nyomja be a kapcsolóemeltyüt (2), annál több levegő áramlik ki a fúvókán keresztül.
9.2 A fúvóberendezés kikapcsolása
- Engedje el a kapcsolóemeltyüt. Nem áramlik ki több levegő a fúvókából.
- Amennyiben továbbra is levegő áramlik ki a fúvókán keresztül: Vegye ki az akkumulátort és forduljon egy STIHL márkaszervizhez.
A fúvóberendezés meghibásodott.
▶ Tolja a kikapcsoló kart állásba.
10 A fúvóberendezés vizsgálata
10.1 Kezelőelemek vizsgálata
Kapcsolóemeltyű
- Húzza ki a csatlakozóvezeték dugaszát a hüvelyből.
▶ Tolja a kikapcsoló kart állásba. - Próbálja meg lenyomni a kapcsolóemeltyűt.
- Amennyiben a kapcsolóemeltyűt le lehet nyomni: Ne használja a fúvóberendezést – forduljon egy STIHL márkaszervizhez.
A kikapcsoló kar hibás.
▶ Tolja a kikapcsoló kart allásba. - Nyomja le és engedje el a kapcsolóemeltyüt.
- Amennyiben a kapcsolóemeltyű nehezen működik vagy nem ugrik vissza a kiindulási helyzetbe: Ne használja a fúvóberendezést – forduljon egy STIHL márkaszervizhez. A kapcsolóemeltyű hibás.
A fúvóberendezés bekapcsolása
▶ Dugja be a csatlakozóvezeték dugaszát.
▶ Tolja a kikapcsoló kart állásba.
- Nyomja le a kapcsolóemeltyüt és tartsa lenyomva. Levegő áramlik ki a fúvókán keresztül.
▶ Ha 3 LED az akkumulátoron pirosan villog: Húzza ki a csatlakozóvezeték dugaszát a hüvelyből, és keressen fel egy STIHL márkakereskedőt.
Üzemzavar áll fenn a fúvóberendezésben.
- Engedje el a kapcsolóemeltyüt.
Nem áramlik ki több levegő a fúvókából.
- Amennyiben továbbra is levegő áramlik ki a fúvókán keresztül: Húzza ki a csatlakozóvezeték dugaszát a hüvelyböl, és keressen fel egy STIHL márkakereskedőt. A fúvóberendezés meghibásodott.
11 Munkavégzés a fúvóberendezéssel
11.1 A fúvóberendezés tartása és vezetése


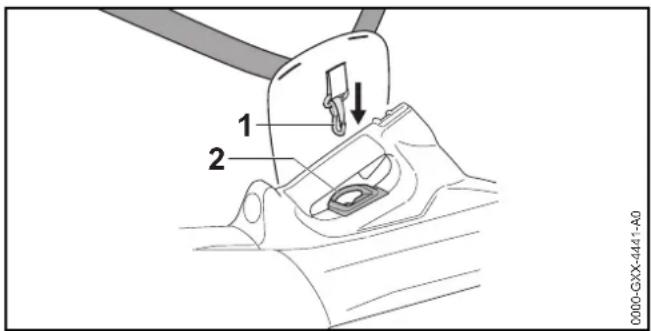

1 2 0000-GXX-4441-A0- Amennyiben a STIHL AR akkumulátort vagy a hordozórendszert párnabetéttel együtt használják: Akassza be a hordozófület (2) a karabinerhorogba (1).

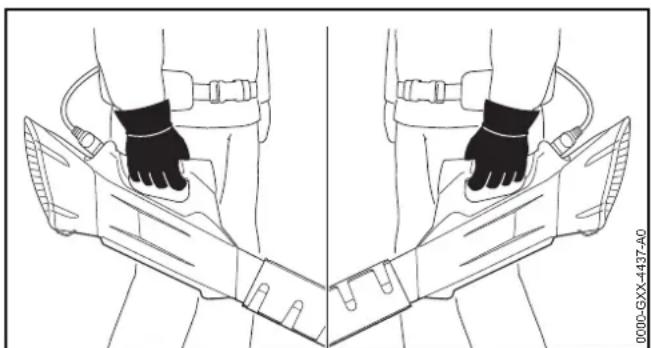

▶ A fúvóberendezést úgy tartsa egy kézzel a kezelőfogantyúnál fogva és úgy vezesse, hogy a hüvelykujja körbefogja a kezelőfogantyút.

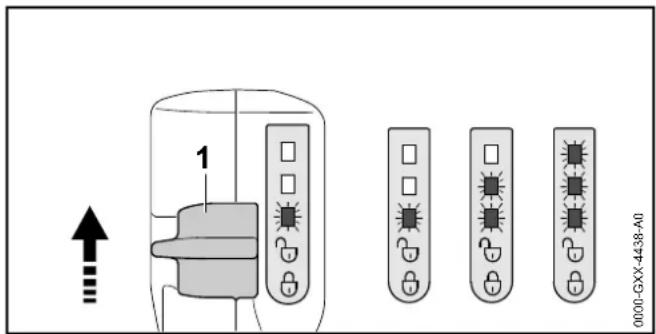

11.2 A teljesítményfokozat beállítása
Használattól függően 3 teljesítményszintet lehet beállítani. A LED-ek a beállított teljesítményszintet mutatják. Minél magasabb a teljesítményfokozat, annál több levegő tud kiáramlani a fúvókából.
A beállított teljesítményszint hatással van az akkumulátor működési idejére. Minél alacsonyabbra van állítva a teljesítményszint, annál hosszabb az akkumulátor működési ideje.
▶ Nyomja a kikapcsoló kart (1) előrefelé, tartsa meg rövid ideig majd hagyja visszaugorni. A következő teljesítményszint be van állítva. A harmadik teljesítményfokozat után ismét az első teljesítményfokozat következik.
▶ Nyomja a kikapcsoló kart (1) olyan sokszor előrefelé és hagyja visszaugorni, amíg a kívánt teljesítményfokozatot be nem állította.
11.3 A Boost funkció aktiválása
A Boost funkció a beállított teljesítményfokozattól függetlenül aktiválható. Amikor a Boost funkció aktiválva van, a fúvóberendezés maximális teljesítménnyel fúj. A Boost funkció hatással van az akkumulátor működési idejére. Minél tovább aktív a Boost funkció, annál rövidebb az akkumulátor működési ideje.


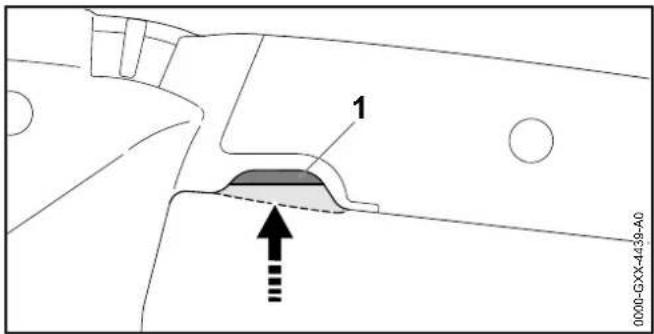

1 0000-GXX-4439-A0- Nyomja át a kapcsolóemeltyűt (1) és tartsa lenyomva. A LED-ek egymás után elkezdenek villogni. A Boost funkció aktiválva van.
Amikor a kapcsolóemeltyűt (1) elengedi, a Boost funkció inaktívvá válik. A legutóbb használt teljesítményfokozat ismét beállítódik.
11.4 Fúvás

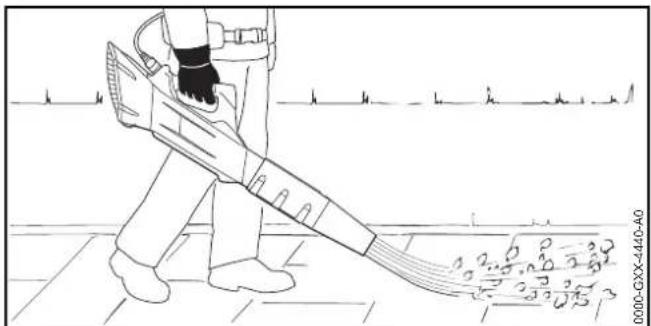

▶ Irányítsa a fúvókát a talajra.
- Menjen lassan és céltudatosan előre.
12 Munka után
12.1 Munkavégzés után
- Kapcsolja ki a fúvóberendezést, tolja a kikapcsoló kart θ állásba és húzza ki a csatlakozóvezeték dugaszát a hüvelyből.
- Ha a fúvóberendezés nedves: Hagyja a fúvóberendezést megszáradni.
▶ Tisztítsa meg a fúvóberendezést.
13 Szállítás
13.1 A fúvóberendezés szállítása
- Kapcsolja ki a fúvóberendezést, tolja a kikapcsoló kart Θ állásba és húzza ki a csatlakozóvezeték dugaszát a hüvelyből.
- A fúvóberendezést egy kézzel a kezelőfogantyúnál fogva vigye.
- Amennyiben a fúvóberendezést járművel szállítja: Biztositsa a fúvóberendezést úgy, hogy az ne tudjon felborulni vagy mozogni.
14 Tárolás
14.1 A fúvóberendezés tárolása
- Kapcsolja ki a fúvóberendezést, tolja a kikapcsoló kart állásba és húzza ki a csatlakozóvezeték dugaszát a hüvelyből.
- A fúvóberendezést úgy tároljuk, hogy a következő feltételek teljesüljenek:
– A fúvóberendezés gyermekektől távol tartandó. - A fúvóberendezés tiszta és száraz.
15 Tisztítás
15.1 A fúvóberendezés tisztítása
- Kapcsolja ki a fúvóberendezést, tolja a kikapcsoló kart állásba és húzza ki a csatlakozóvezeték dugaszát a hüvelyből.
▶ A fúvóberendezést nedves ruhával tisztítsa meg.
▶ A védörácsot ecsettel vagy puha kefével tisztítsa meg.
16 Karbantartás és javítás
16.1 Karbantartási időközök
A karbantartási időközök a környezeti feltételek és a munkafeltételek függvényei. A STIHL cég az alábbi karbantartási időközöket ajánlja:
Évente
- Vizsgáltassa meg a fúvóberendezést egy STIHL márkaszervizben.
16.2 A fúvóberendezés karbantartása és javítása
A felhasználó nem tudja saját maga a fúvóberendezést karbantartani és javítani.
- Amennyiben a fúvóberendezés karbantartásra szorul, hibás vagy megsérült: Forduljon STIHL márkaszervizhez.
17 Hibaelhárítás
17.1 A fúvóberendezés és az akkumulátor üzemzavarainak elhárítása
| Üzemzavar Az akkumulátoron lévő LED-ek | Oka Megoldás | |
| A fúvóberendezés nem indul be a bekapcsoláskor. | 1 LED zölden villog. | Túl alacsony az akkumulátor feltöltöttsége. |
| 1 LED pirosan világít. | Túl meleg vagy túl hideg az akkumulátor. | |
| 3 LED pirosan villog. | Üzemzavar áll fenn a fúvóberendezésben. | |
| 3 LED pirosan világít. | A fúvóberendezés túl meleg. | |
| 4 LED pirosan villog. | Üzemzavar áll fenn az akkumulátorban. | |
| A fúvóberendezés és az akkumulátor közötti elektromos összeköttetés megszakadt. | ||
| A fúvóberendezés vagy az akkumulátor nedves. | ||
| A fúvóberendezés üzem közben kikapcsolódik. | 3 LED pirosan világít. | A fúvóberendezés túl meleg.► Húzza ki a csatlakozóvezeték dugaszát a hüvelyből.► Hagyja lehűlni a fúvóberendezést. |
| Elektromos zavar áll fenn.► Húzza ki a csatlakozóvezeték dugaszát a hüvelyből, és dugja ismét vissza.► Amennyiben a fúvóberendezés továbbra is lekapcsol üzem közben: A csatlakozóvezeték érintkezési felületeit úgy tisztítsa meg, ahogy az a STIHL AR akkumulátor vagy a „Csatlakozóvezetékes AP övtáska“ használati útmutatójában le van írva.► Kapcsolja be a fúvóberendezést. | ||
| A fúvóberendezés működési ideje túl rövid. | Az akkumulátor nincs teljesen feltöltve.► Az akkumulátort a STIHL AL 101, 300, 500 töltökészülékek útmutatójában leírt módon töltse fel teljesen. | |
| Az akkumulátor élettartama lejárt.► Cserélje ki az akkumulátort. |
18 Müszaki adatok
18.1 STIHL BGA 100 fúvóberendezés
- Engedélyezett akkumulátorok:
- STIHL AR
- STIHL AP a „Csatlakozóvezetékes AP övtáskával együtt
– Légsebesség beépített fúvókával: 63 m/s
- Súly: 2,5 kg
A működési időröl bövebben a www.stihl.com/battery-life oldalon tájékozódhat.
18.2 Zaj- és rezgésértékek
A zajszint K-értéke 2 dB(A). A zajteljesítményszint K-értéke 2 dB(A). A rezgésértékek K-értéke 2 m/s².
A STIHL hallásvédő használatát ajánlja.
- Zajszint L _pA az EN 50636-2-100 szerint mérve: 80 dB(A).
- Zajteljesítményszint L_wA az EN 50636-2-100 szerint mérve: 90 dB(A).
- Rezgésérték a_hv az EN 50636-2-100 szerint mérve, kezelőfogantyú: < 2,5 ~m / s^2 .
A megadott rezgési értékeket szabványos vizsgálati eljárás szerint mérték, és az elektromos készülékek összehasonlításához lehet őket felhasználni. A ténylegesen fellépő vibrációs értékek eltérhetnek a megadott értékektől, az alkalmazás módjától függően. A megadott rezgési értékeket a rezgési terhelés első felbecsüléséhez lehet használni. A tényleges rezgési terhelést fel kell becsülni. Ilyenkor azt az időt is figyelembe kell venni, amikor az elektromos készülék nem működik, továbbá azt az időt is, amikor az bekapcsolt állapotban van, de úgy működik, hogy nincs rajta terhelés.
A 2002/44/EK irányelv munkaadókra vonatkozó, rezgéssel kapcsolatos előírásainak betartásáról szóló információk a www.stihl.com/vib webhelyen találhatók.
18.3 REACH
A REACH megnevezés az Európai Unió által meghatározott előírás a kémiai anyagok regisztrálásához, értékeléséhez és engedélyezéséhez.
A REACH rendelet betartásához szükséges információkról a www.stihl.com/reach oldalon tájékozódhat.
19 Pótalkatrészek és tartozékok
19.1 Pótalkatrészek és tartozékok
STIHL® Ezek a szimbólumok eredeti STIHL pótalkatrészeket és eredeti STIHL tartozékokat jelölnek.
A STIHL eredeti STIHL pótalkatrészek és STIHL tartozékok használatát ajánlja.
Eredeti STIHL pótalkatrészek és eredeti STIHL tartozékok STIHL márkakereskedésben kaphatók.
20 Ártalmatlanítás
20.1 Fúvóberendezés ártalmatlanítása
A hulladékkezeléssel kapcsolatos aktuális információk STIHL márkaszervizben érhetők el.
- A fúvóberendezést, a tartozékokat és a csomagolást előírásszerűen és környezetbarát módon ártalmatlanítsa.
21 EK Megfelelőségi nyilatkozat
21.1 STIHL BGA 100 fúvóberendezés
21 EK Megfelelöségi nyilatkozat
kizárólagos felelőssége tudatában nyilatkozik, hogy a
– Kivitel: Akkumulátoros fúvóberendezés
– Gyári márka: STIHL
- Típus: BGA 100
- Sorozatszám: 4866
megfelel a 2011/65/EU, 2006/42/EK, 2014/30/EU és 2000/14/EK irányelvek vonatkozó rendelkezéseinek, tervezése és kivitelezése pedig összhangban áll az alábbi szabványok gyártás időpontjában érvényes verzióival: EN 55014-1, EN 55014-2, EN 60335-1 és EN 50636-2-100.
A mért és a garantált zajteljesítményszint meghatározása a 2000/14/EK irányelv V. függeléke szerint történt.
– Megmért zajteljesítményszint: 88 dB(A)
– Garantált zajteljesítményszint: 90 dB(A)
A műszaki dokumentációt az
ANDREAS STIHL AG & Co. KG Produktzulassung részlege őrzi.
A gép gyártási éve, a gyártó ország és a gép száma a fúvóberendezésen vannak feltüntetve.
Thomas Elsner, Termék- és szolgáltatásmenedzser
Índice
1 Prefácio 208
