BRUKSANVISNING BGA 100 STIHL

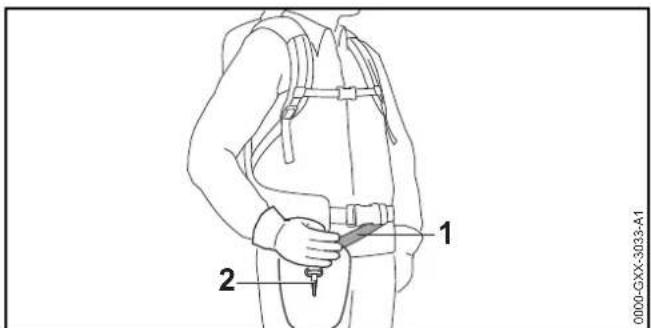

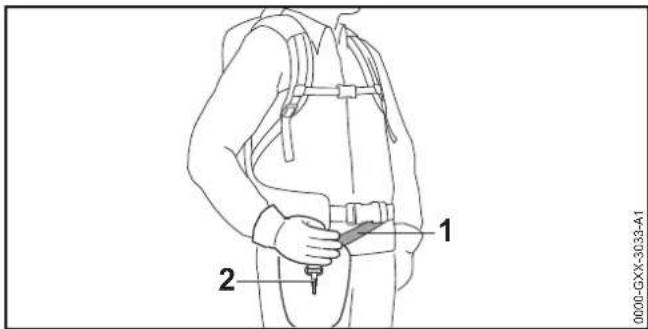

▶ Ta på batteriet på ryggen.

0000-GXX-3033-A1 1 2

▶ Ta på batteriet på ryggen.

1 2 0000-GXX-282B-A0

9.1 Sätt på lövblåsen

9.2 Stäng av lövblåsen

11 Arbeta med lövblåsen

3.2 Bæresystemer 149

3.3 Symboler....149

4.2 Formålsbestemt anvendelse .....150

4.10 Rengøring, vedligeholdelse og reparation .....153

7.2 Anvendelse med bæresystem .....155

16 Vedligeholdelse og reparation 161

16.1 Vedligeholdelsesintervaller....161

19 Reservedele og tilbehør 164

19.1 Reservedele og tilbehør....164

20 Bortskaffelse 164

9 Beskyttelsesgitter

4.2 Formålsbestemt anvendelse

▶ Bær en støvbeskyttelsesmaske.

4.10 Rengøring, vedligeholdelse og reparation

▲ ADVARSEL

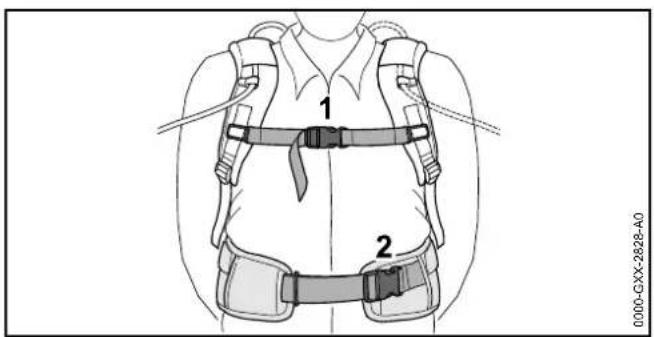

▶ Tag batteriet på ryggen.

1 2 0000-GXX-2828-A0

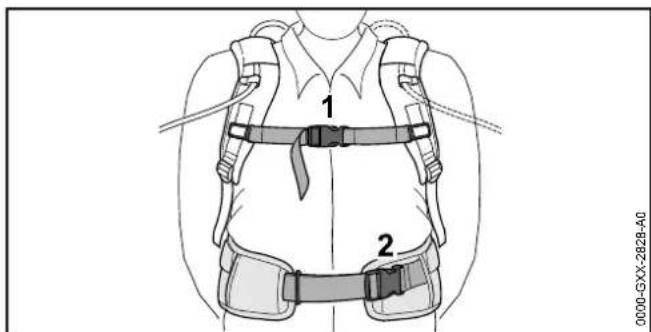

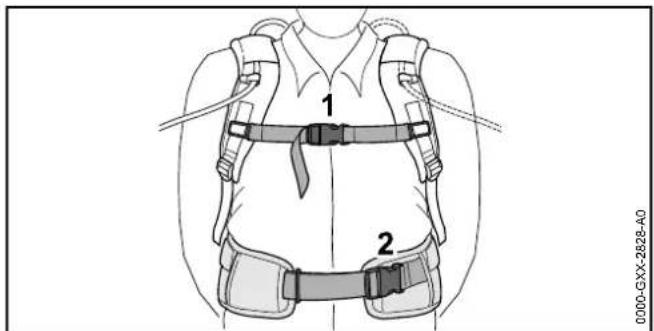

▶ Luk hofteselens lukning (2).
▶ Luk brystselens lukning (1).

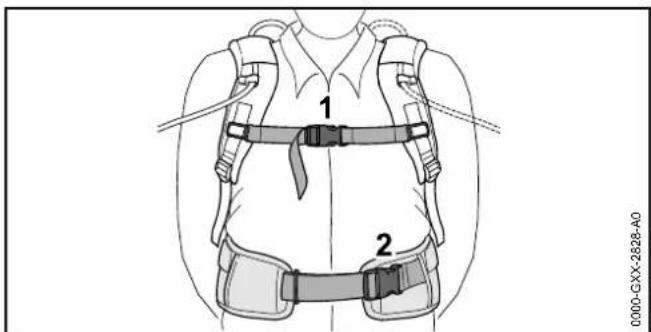

7.2 Anvendelse med bæresystem

▶ Tag batteriet på ryggen.

1 2 0000-GXX-2828-A0

▶ Luk hofteselens lukning (2).
▶ Luk brystselens lukning (1).

16 Vedligeholdelse og reparation

16.1 Vedligeholdelsesintervaller

19 Reservedele og tilbehør

19.1 Reservedele og tilbehør

STIHL® Sidde symboler kendetegner originale reservedele fra STIHL og originalt tilbehør fra STIHL.

STIHL anbefaler at anvende originale reservedele fra STIHL og originalt tilbehør fra STIHL.

Originale reservedele fra STIHL og originalt tilbehør fra STIHL kan fås hos en STIHL-forhandler.

20 Bortskaffelse

21 EU-overensstemmelseserklæring

erklærer som eneansvarlig, at

21 EU-overensstemmelseserklæring

dansk

Thomas Elsner, leder af produktmanagement og services

Innholdsfortegnelse

1 Forord 167
2 Informasjon om denne bruksanvisningen .....167
2.1 Gjeldende dokumenter 167
2.2 Merking av advarslene i teksten .....167
2.3 Symboler i teksten .....167
3 Oversikt 167
3.1 Løvblåser 167
3.2 Bæresystemer 168
3.3 Symboler....169
4 Sikkerhetsforskrifter 169
4.1 Varselsymboler ..... 169
4.2 Tiltenkt bruk 169
4.3 Krav til brukeren....170
4.4 Klær og utstyr 170
4.5 Løvblåser 171
4.6 Løvblåser 171
4.7 Arbeider....171
4.8 Transport 172
4.9 Oppbevaring 172
4.10 Rengjøring, vedlikehold og reparasjon .....172
5 Gjøre løvblåseren klar til bruk 173
5.1 Gjøre løvblåseren klar til bruk 173
6 Montere løvblåseren 173
6.1 Montere, stille inn og demontere dysen .....173

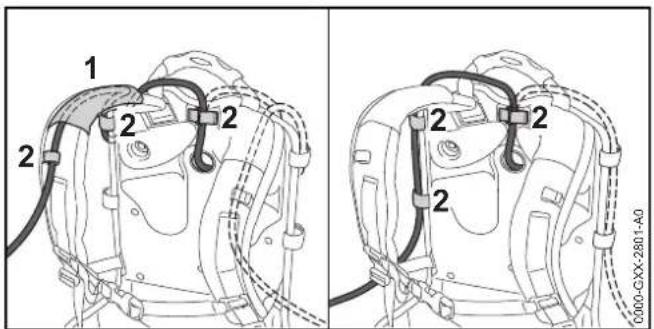

7 Stille inn løvblåseren for brukeren 174
7.1 Bruk med batteriet STIHL AR....174
7.2 Bruk med bæresystem 175
7.3 Bruk med "Belteveske AP med tilkoblingsledning" ..176

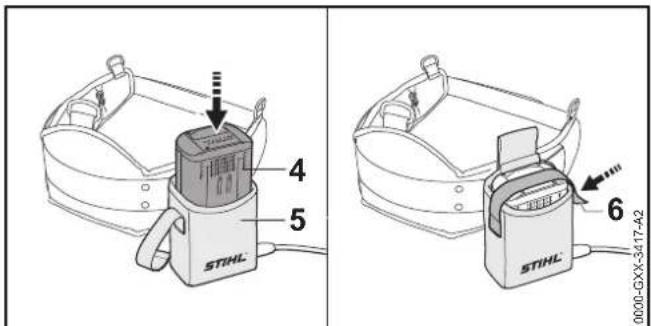

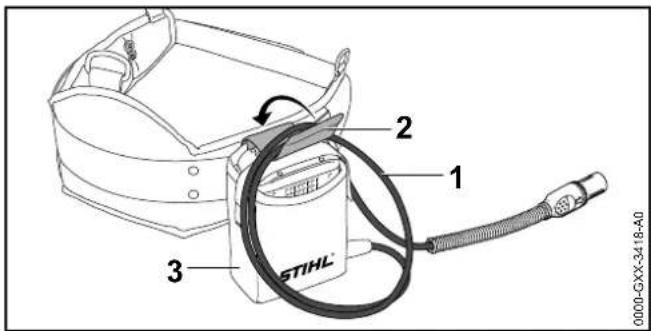

8 Sette inn og trekke ut pluggen til tilkoblingsledningen .... 177
8.1 Sett i pluggen på tilkoblingsledningen .....177
8.2 Trekke ut pluggen på tilkoblingsledningen .....177
9 Slå løvblåseren på og av 178

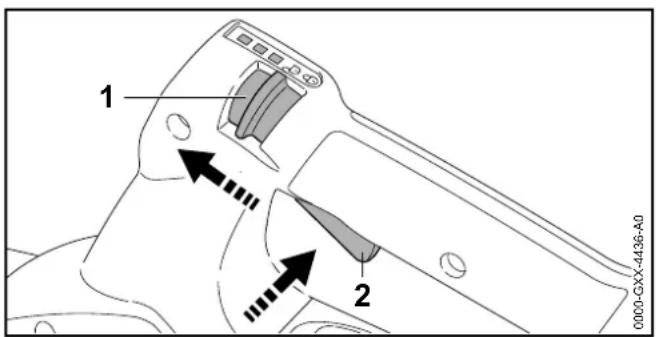

9.1 Slå på løvblåseren 178
9.2 Slå av løvblåseren 178
10 Kontroller løvblåseren 178
10.1 Kontrollere betjeningselementene....178
11 Arbeide med løvblåseren 179

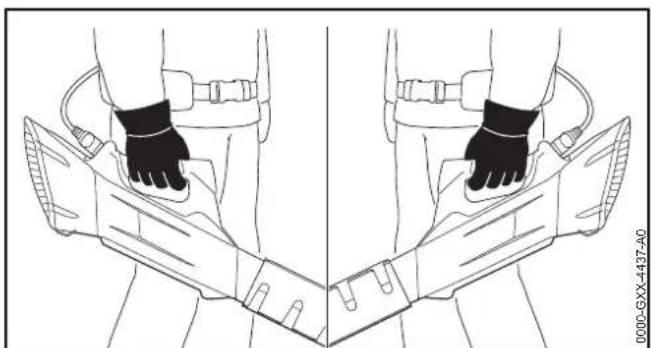

11.1 Holde og føre løvblåseren 179
11.2 Justere effekttrinn....179

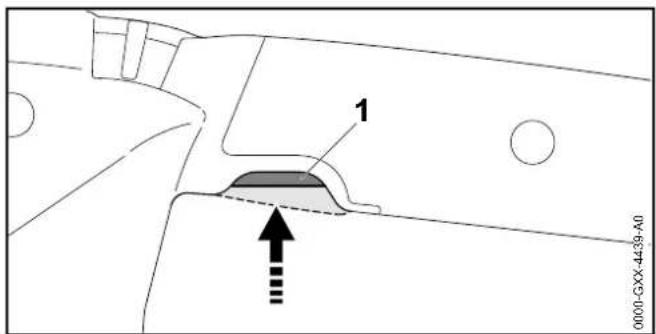

11.3 Aktivere Boost-funksjon....179

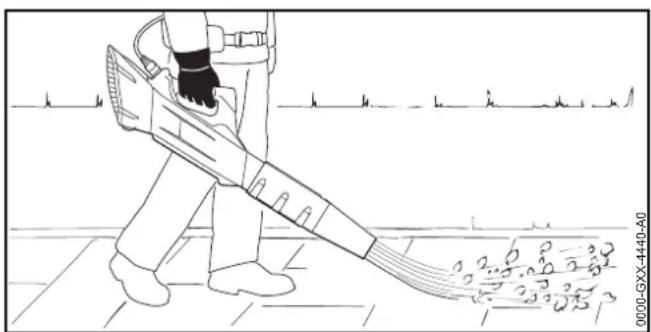

11.4 Blåse 180
12 Etter arbeidet 180
12.1 Etter arbeidet 180
13 Transport 180
13.1 Transportere løvblåseren 180
14 Oppbevaring 180
14.1 Oppbevare løvblåseren 180
15 Rengjøring 180
15.1 Rengjøre løvblåseren 180
16 Vedlikehold og reparasjon 180
16.1 Vedlikeholdsintervaller 180
16.2 Vedlikeholde og reparere løvblåseren .....181
17 Utbedre feil 182
17.1 Utbedre feil på løvblåseren og batteriet ..... 182
18 Tekniske data 184
18.1 Løvblåser STIHL BGA 100....184
18.2 Lydverdier og vibrasjonsverdier ..... 184
18.3 REACH....184
19 Reservedeler og tilbehør 184
19.1 Reservedeler og tilbehør 184
20 Kassering 184
20.1 Avhende løvblåseren 184
21 EU-samsvarserklæring 184
21.1 Løvblåser STIHL BGA 100....184

1 For or d

Kjære kunde,

vi er glade for at du har valgt STIHL. Vi utvikler og produserer våre produkter i topp kvalitet i samsvar med behovene til våre kunder. Dermed skapes produkter med høy pålitelighet selv ved ekstrem belastning.

STIHL står også for topp kvalitet ved servicen. Vår faghandelen sikrer kompetent rådføring og opplæring, samt omfattende teknisk omsorg.

Vi takker for din tiltro og ønsker deg god fornøyelse med ditt STIHL produkt.

Dr. Nikolas Stihl

VIKTIG! MÅ LESE F∅R BRUK OG OPPBEVARES.

2 Informasjon om denne bruksanvisningen

2.1 Gjeldende dokumenter

De lokale sikkerhetsforskriftene gjelder.

- I tillegg til denne bruksanvisningen skal en lese, forstå og oppbevare følgende dokumenter:

• Bruksanvisning for STIHL AR batteri
• Bruksanvisning "Belteveske AP med tilkoblingsledning"
• Sikkerhetsanvisninger for STIHL AP batteri
  – Bruksanvisning ladeapparat STIHL AL 101, 300, 500
• Sikkerhetsinformasjon for STIHL batterier og produkter med innebygd batteri: www.stihl.com/safety-data-sheets

2.2 Merking av advarslene i teksten

ADVARSEL

- De angitte tiltakene kan gjøre at alvorlige personskader eller død unngås.

LES DETTE

- De angitte tiltakene kan gjøre at materielle skader unngås.

2.3 Symboler i teksten

Dysen fører og samler luftstrømmen.

norsk

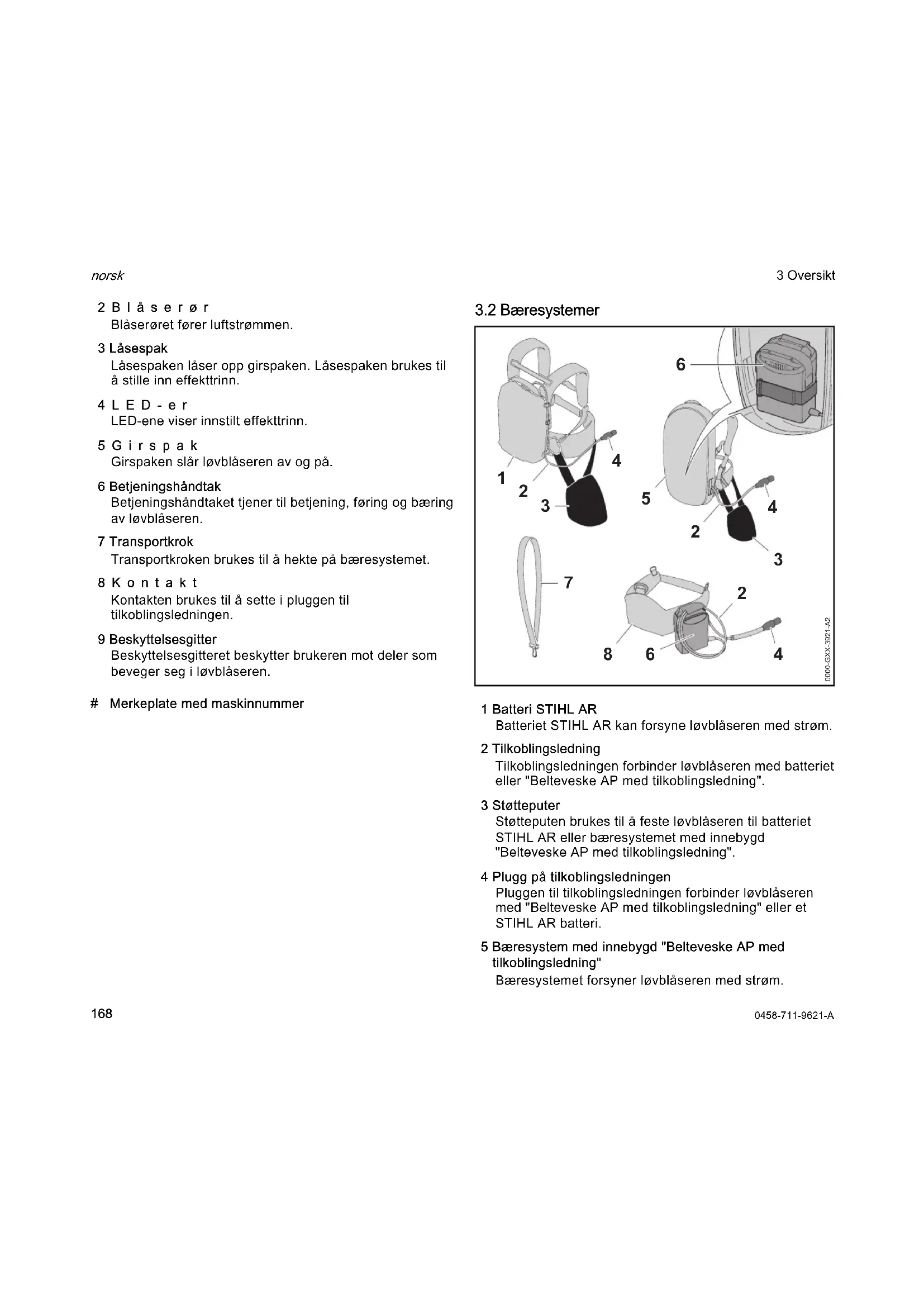

3 Oversikt

2 Blåserør

Låsespaken låser opp girspaken. Låsespaken brukes til å stille inn effekttrinn.

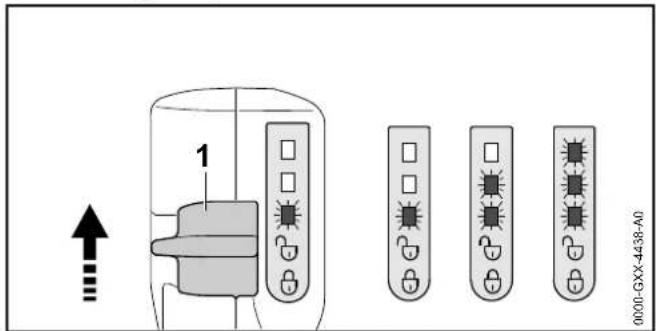

4 LED - er

LED-ene viser innstilt effekttrinn.

5 Girspak

Girspaken slår løvblåseren av og på.

6 Betjeningshåndtak

Betjeningshåndtaket tjener til betjening, føring og bæring av løvblåseren.

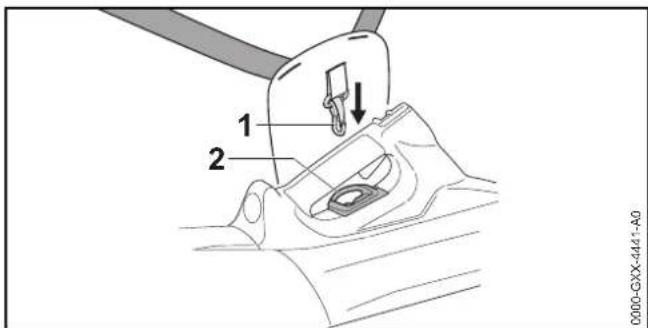

7 Transportkrok

Transportkroken brukes til å hekte på bæresystemet.

8 Kontakt

Kontakten brukes til å sette i pluggen til tilkoblingsledningen.

9 Beskyttelsesgitter

Beskyttelsesgitteret beskytter brukeren mot deler som beveger seg i løvblåseren.

# Merkeplate med maskinnummer

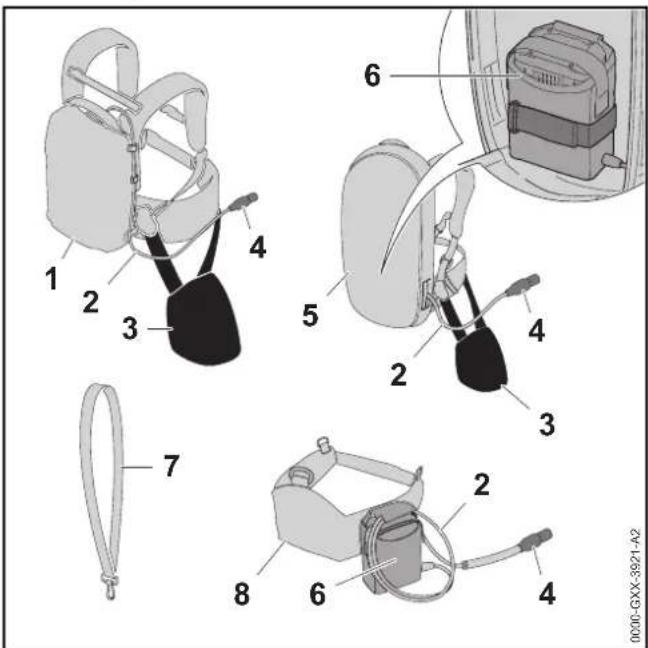

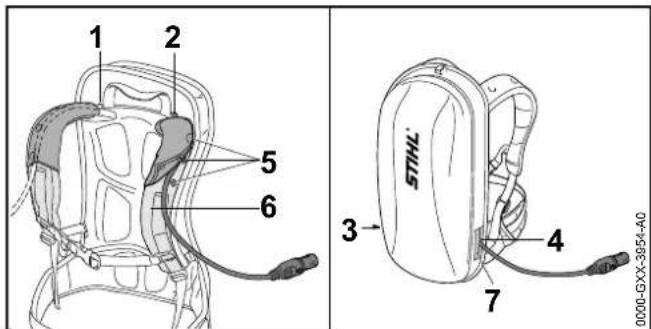

3.2 Bæresystemer

Støtteputen brukes til å feste løvblåseren til batteriet STIHL AR eller bæresystemet med innebygd "Belteveske AP med tilkoblingsledning".

5 Bæresystem med innebygd "Belteveske AP med tilkoblingsledning"

Bæresystemet forsyner løvblåseren med strøm.

4 Sikkerhetsforskrifter

norsk

6 "Belteveske AP med tilkoblingsledning" "Beltevesken AP med tilkoblingsledning" kan forsyne løvblåseren med energi.

7 Enkel skuldersele Den enkle skulderselen brukes til å bære løvblåseren.

8 Batteribelte med montert "Belteveske AP med tilkoblingsledning" Batteribeltet kan forsyne løvblåseren med strøm.

3.3 Symboler

Symbolene kan være på løvblåseren, og betyr følgende:

Låsespaken läser opp girspaken i denne posisjonen.

Låsespaken låser girspaken i denne posisjonen.

Garantert lydeffektnivå iht. direktiv 2000/14/EF i dB(A) for å gjøre lydutslipp fra produkter sammenlignbare.

Varselsymbolene på løvblåseren betyr følgende:

Følg sikkerhetsanvisningene og tiltakene.

Les, forstå og oppbevar bruksanvisningen.

Bruk vernebriller.

Langt hår må sikres slik at det ikke kan trekkes inn i løvblåseren.

Trekk pluggen på tilkoblingsledningen ut av stikkontakten under arbeidspauser, transport, oppbevaring, rengjøring, vedlikehold eller reparasjon.

Overhold sikkerhetsavstand.

4.2 Tiltenkt bruk

Løvblåseren STIHL BGA 100 brukes til blåsing av løv, gress, papir og lignende materialer.

Løvblåseren kan brukes när det regner.

■ Batterier som ikke er godkjent av STIHL for løvblåseren, kan utløse brann eller eksplosjoner. Personer kan bli alvorlig skadet eller omkomme, og materielle skader han oppstå.
- Løvblåseren brukes med et STIHL AP batteri med en "Belteveske AP med tilkoblingsledning" eller et STIHL AR batteri.
■ Dersom løvblåseren eller batteriet ikke brukes som tiltenkt, kan personer bli alvorlig skadet eller omkomme, og det kan oppstå materielle skader.
- Bruk løvblåseren slik det er beskrevet i denne bruksanvisningen.
- Bruk batteriet slik det er beskrevet i bruksanvisningen for "Belteveske AP med tilkoblingsledning" eller bruksanvisningen for STIHL AR batteriet.

4.3 Krav til brukeren

▲ ADVARSEL

■ Brukere uten opplæring er ikke i stand til å oppdage eller vurdere farene forbundet med løvblåseren. Brukeren eller andre personer kan bli alvorlig skadet eller drepes.

- Les, forstå og oppbevar bruksanvisningen.

• Hvis løvblåseren gis videre til en annen person: Overlever også bruksanvisningen.

• Forsikre deg om at brukeren oppfyller følgende forutsetninger:

• Brukeren må være uthvilt.

• Brukeren er kroppslig, sensorisk og mentalt i stand til å betjene og arbeide med løvblåseren. Dersom brukeren er kroppslig, sensorisk og mentalt

begrenset i stand til det, skal brukeren kun arbeide med det under oppsyn eller etter anvisningen av en ansvarlig person.

• Brukeren må være myndig.
• Brukeren er fått en opplæring av en STIHL fagforhandler eller en sakkyndig person, før han benytter løvblåseren første gang.
• Brukeren er ikke påvirket av alkohol, medikamenter eller narkotika.

- Dersom det er uklarheter: Oppsøk en STIHL fagforhandler.

4.4 Klær og utstyr

▲ ADVARSEL

■ Under arbeidet kan langt här trekkes inn i løvblåseren. Brukeren kan bli alvorlig skadet.

- Langt hår må bindes sammen og sikres slik at det ikke kan trekkes inn i løvblåseren.

■ Under arbeidet kan gjenstander kastes opp med høy hastighet. Brukeren kan bli skadet.

- Bruk tettsittende vernebriller. Egnede vernebriller er kontrollert iht. standarden EN 166 eller nasjonale forskrifter, og fås kjøpt med tilsvarende merking i butikk.

▶ Bruk en lang bukse.

■ Under arbeidet kan støv virvles opp. Støv som pustes inn kan være helseskadelig og utløse allergiske reaksjoner.

▶ Bruk en vernemaske for støv.

■ Uegnede klær kan henge seg opp i treverk, kratt og løvblåseren. Brukere uten egnede bekledning kan skades alvorlig.

▶ Bruk trangt sittende klær.
▶ Ta av sjal og smykker.

4 Sikkerhetsforskrifter

norsk

■ Under arbeidet kan støv virvles opp. Støvet som virvles opp, kan lade løvblåseren elektrostatisk. Dersom løvblåseren berøres, kan det utlade seg elektrisk og utløse et lett elektrisk støt. Brukeren kan bli skadet.
▶ Bruk arbeidshansker av motstandsdyktig materiale.
■ Dersom brukeren bruker uegnede sko, kan han skli. Brukeren kan bli skadet.
- Bruk faste, lukkede sko med gripesterk såle.

4.5 Løvblåser

▲ ADVARSEL

■ Personer som ikke deltar, barn og dyr kan ikke gjenkjenne eller bedømme løvblåserens farer og objekter som slynges opp. Personer uten deltagelse, barn og dyr kan bli alvorlig skadet og materielle skader han oppstå.

- Personer uten deltagelse, barn og dyr må holdes unna i en omkrets på 5 m fra arbeidsområdet.

• Det skal holdes en avstand på 5 m fra gjenstander.
• Ikke la løvblåseren være uten oppsyn.
• Sikre at barn ikke kan leke med løvblåseren.

- Elektriske komponenter i løvblåseren kan danne gnister. Gnister kan utløse brann eller eksplosjoner i lett antennelige eller eksplosive omgivelser. Personer kan bli alvorlig skadet eller omkomme, og materielle skader han oppstå.

Løvblåseren er i sikker tilstand, hvis følgende betingelser er oppfylt:

■ I usikker stand kan komponenter slutte å fungere korrekt, og sikkerhetsinnretninger tre ut av kraft. Personer kan bli alvorlig skadet eller bli drept.

• Arbeid med en uskadet løvblåser.
• Dersom løvblåseren er tilsmusset: Rengjør løvblåseren.
• Løvblåseren må ikke endres. Unntak: Montering av en dyse som er egnet for denne løvblåseren.
• Dersom betjeningselementene ikke fungerer: Ikke arbeid med Iøvblåseren.
• Monter kun original STIHL tilbehør for denne løvblåseren.
• Tilbehøret må monteres slik det er beskrevet i denne bruksanvisningen eller i bruksanvisningen for tilbehøret.
• Ikke stikk gjenstander inn i åpningen til løvblåseren.
• Dersom det er uklarheter: Oppsøk en STIHL fagforhandler.

4.7 Arbeider

▲ ADVARSEL

■ Brukeren kan i visse situasjoner ikke lengre arbeide konsentrert. Brukeren kan snuble, falle og bli alvorlig skadet.

▶ Du må arbeide rolig og vel overveid.
- Dersom lysforholdene og siktforholdene er dårlig: Ikke bruk løvblåseren.
▶ Løvblåseren må betjenes alene.
- Ikke arbeid høyere enn skulderhøyde.
▶ Vær oppmerksom på hindringer.

norsk

4 Sikkerhetsforskrifter

Arbeid stående på bakken og hold balansen. Dersom det må arbeides i høyden: Benytt en løfteplattform eller et sikkert stillas.
- Hvis man begynner å føle tretthet: Ta en pause i arbeidet.
- Blås i vindretning.

■ Under arbeidet kan gjenstander kastes opp med høy hastighet. Personer og dyr kan bli skadet og materielle skader han oppstå.
- Ikke blås i retningen av personer, dyr eller gjenstander.

■ Dersom løvblåseren forandrer seg eller oppfører seg uvanlig under arbeidet, kan løvblåseren være i usikker tilstand. Personer kan bli alvorlig skadet og materielle skader han oppstå.

- Avslutt arbeidet, ta ut batteriet og oppsøk en STIHL fagforhandler.

■ Under arbeidet kan vibrasjoner oppstå i løvblåseren.

▶ Bruk hansker.

▶ Ta arbeidspauser.

- Dersom tegn på sirkulasjonsforstyrrelse oppstår: Oppsøk lege.

4.8 Transport

▲ ADVARSEL

■ Under transport kan løvblåseren velte eller bevege seg. Personer kan bli skadet og materielle skader kan oppstå.

- Skyv låsespaken i posisjon

- Løvblåseren må sikres med belter, reimer eller et nett slik at den ikke kan velte eller bevege seg.

4.9 Oppbevaring

▲ ADVARSEL

■ Barn kan ikke gjenkjenne eller bedømme løvblåserens farer. Barn kan skades alvorlig.

- Skyv låsespaken i posisjon

- Løvblåseren må oppbevares utenfor rekkevidden til barn.

■ De elektriske kontaktene på løvblåseren og metallkomponenter kan korrodere på grunn av fuktighet. Løvblåseren kan bli skadd.

- Skyv låsespaken i posisjon

- Oppbevar løvblåseren rent og tørt.

4.10 Rengjøring, vedlikehold og reparasjon

▲ ADVARSEL

■ Hvis pluggen til tilkoblingsledningen er satt inn ved rengjøring, vedlikehold eller reparasjon, kan løvblåseren slås på utilsiktet. Personer kan bli alvorlig skadet og materielle skader han oppstå.

- Skyv låsespaken i posisjon

■ Sterke rengjøringsmidler, rengjøring med høytrykksvaskere eller skarpe gjenstander kan skade løvblåseren. Dersom løvblåseren ikke rengjøres slik som

5 Gjøre løvblåseren klar til bruk

norsk

beskrevet i bruksanvisningen, kan komponenter slutte å fungerer riktig og sikkerhetsinnretninger tre ut av kraft. Personer kan bli alvorlig skadet.
- Løvblåseren og batteriet skal rengjøres slik som beskrevet i denne bruksanvisningen.
■ Dersom løvblåseren ikke vedlikeholdes og repareres på riktig måte, kan komponenter slutte å fungerer riktig og sikkerhetsinnretninger tre ut av kraft. Personer kan bli alvorlig skadet eller bli drept.
- Du må ikke selv vedlikeholde eller reparere løvblåseren.
- Hvis løvblåseren må vedlikeholdes eller repareres: Oppsøk en STIHL fagforhandler.

5 Gjøre løvblåseren klar til bruk

5.1 Gjøre løvblåseren klar til bruk

Før hver arbeidsstart må følgende trinn gjennomføres:

• Forsikre deg om at følgende komponenter er i sikker tilstand:
• Løvblåser, 4.6.
• Batteri, som beskrevet i bruksanvisningen STIHL AR batteri eller bruksanvisningen "Belteveske AP med tilkoblingsledning".
• Kontroller batteriet som beskrevet i bruksanvisningen STIHL AR batteri eller bruksanvisningen "Belteveske AP med tilkoblingsledning".
  ▶ Batteriet må lades helt, slik det er beskrevet i bruksanvisningen til ladeapparatet STIHL AL 101, 300, 500.
  ▶ Rengjøre løvblåseren, 15.
  ▶ Monter dysen, 6.1.
• Sett på og juster STIHL AR batteri, bæresystem eller "Belteveske AP med tilkoblingsledning", 7.
• Kontrollere betjeningselementene, 10.1.

Hvis 3 LED-lamper blinker rødt når betjeningselementene testes: Trekk pluggen på tilkoblingsledningen ut av stikkontakten og ta kontakt med en STIHL-fagforhandler. Det er en feil i løvblåseren.
- Dersom trinnene ikke kan gjennomføres: Ikke bruk løvblåseren og oppsøk en STIHL fagforhandler.

6 Montere Iøvblåseren

6.1 Montere, stille inn og demontere dysen

Dysen kan avhengig av kroppsstørrelsen til brukeren, monteres på blåserøret i 3 posisjoner. Posisjonene er markert på blåserøret.

• Bring tappen (3) og sporet (2) på samme høyde.
• Dysen (1) skyves frem til den ønskede posisjonen på blåserøret (4).
• Dysen (1) dreies så langt, til den smekker på plass.

7 Stille inn løvblåseren for brukeren

Tilkoblingsledningen kan legges og justeres avhengig av hvor stor brukeren er og avhengig av bruken.

1 2 2 2 2 2 0.000-GXX-2801-A0

Tilkoblingsledningen kan festes med føringen (1) på bæreselen og spennene (2) eller på siden av ryggplaten med spennene (2).

3 4 0000-GXX-2803-A0

Lengden på tilkoblingsledningen kan justeres med en løkke på ryggplaten (3) eller en løkke på siden (4).

- Legg tilkoblingsledningen slik at den er så kort som mulig og ikke hindrer arbeidet.

7.1.2 Sette på og justere bæresystemet

▶ Ta batteriet på ryggen.

1 2 0000-GXX-2828-A0

• Lukk låsen (2) på hoftebeltet.
• Lukk låsen (1) på brystselen.

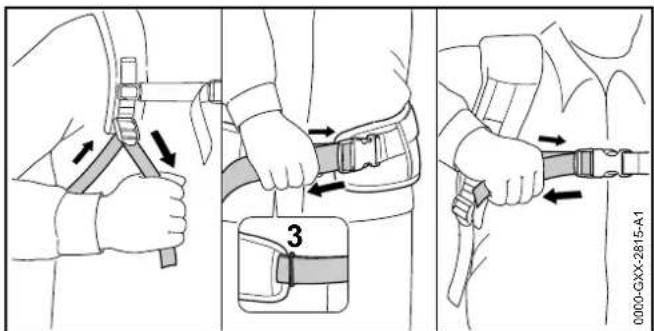

• Stram selene til hoftebeltet ligger inntil hoftene og ryggpolstringen ligger inntil ryggen.
• Stikk enden på hoftebeltet gjennom ringen (3).
• Støtteputen må monteres slik det er beskrevet i vedlegget for støtteputen.

7 Stille inn løvblåseren for brukeren

norsk

0000-GXX-3033-A1 1 2

- Still inn bæreselen (1) slik, at karabinkroken (2) befinner seg omtrent en håndbredde under høyre hofte.

7.2 Bruk med bæresystem

Tilkoblingsledningen kan legges og justeres avhengig av hvor stor brukeren er og avhengig av bruken.

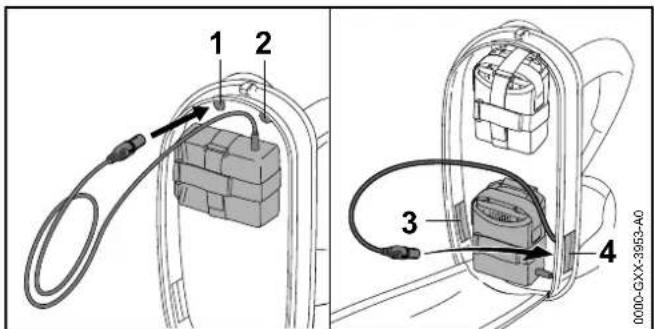

1 2 3 4 0000-GXX-3953-A0

Tilkoblingsledningen kan føres gjennom følgende åpninger:

• Åpningen oppe til venstre (1)
• Åpningen oppe til høyre (2)
• Åpningen nede til venstre (3)
• Åpningen nede til høyre (4)

1 2 5 6 3 4 7 0000-GYX-3854-40

Hvis tilkoblingsledningen føres gjennom åpningen oppe til venstre (1) eller åpningen oppe til høyre (2):

▶ Apne trykknappene (5).
- Før tilkoblingsledningen over skulderbeltet (6).
▶ Lukk trykknappene (5).

Hvis tilkoblingsledningen føres gjennom åpningen nede til venstre (3) eller åpningen nede til høyre (4): Lukk åpningen som er brukt (3 eller 4) med borrelåsen (7).
- Legg tilkoblingsledningen slik at den er så kort som mulig og ikke hindrer arbeidet.

7.2.2 Sette på og justere bæresystemet

▶ Ta batteriet på ryggen.

1 2 0000-GXX-2828-A0

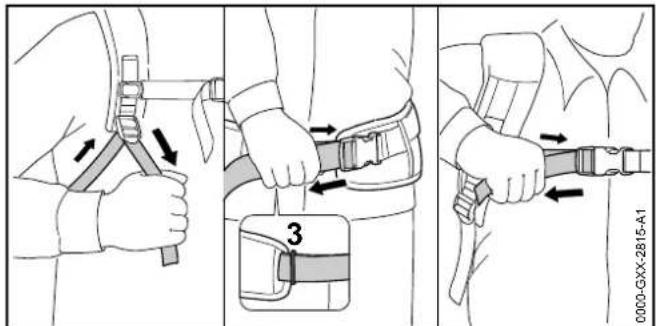

• Stram selene til hoftebeltet ligger inntil hoftene og ryggpolstringen ligger inntil ryggen.
• Stikk enden på hoftebeltet gjennom ringen (3).
• Støtteputen må monteres slik det er beskrevet i vedlegget for støtteputen.

1 2 0000-GXX-3033-A1

- Still inn bæreselen (1) slik, at karabinkroken (2) befinner seg omtrent en håndbredde under høyre hofte.

7.3 Bruk med "Belteveske AP med tilkoblingsledning"

7.3.1 Montere "Belteveske AP med tilkoblingsledning"

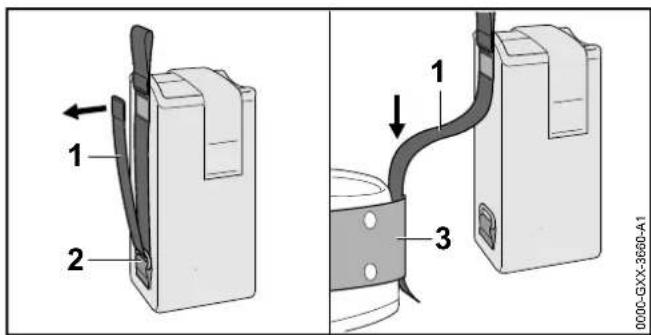

1 2 1 3 0000-GXX-3660-A1

- Åpne borrelåsen i selen (1) og trekk selen (1) ut av ringen (2).

▶ Før selen (1) gjennom beltet (3).

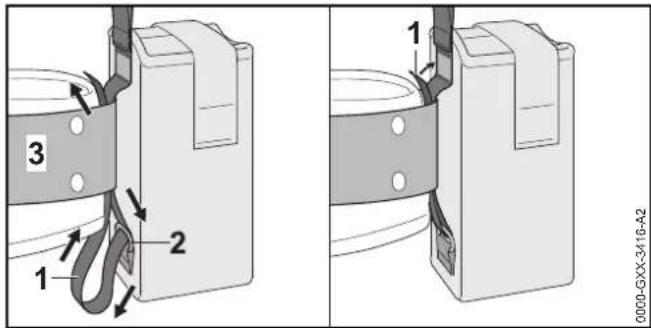

1 2 3 1 0000-GXX-3416-A2

▶ Før selen (1) tilbake gjennom ringen (2) og beltet (3).

▶ Lukk borrelåsen i selen (1).

8 Sette inn og trekke ut pluggen til tilkoblingsledningen

norsk

4 5 STIHL 6 0000-GXX-3417-A2

• Trykk batteriet (4) inntil anslaget inn i beltevesken (5). Det høres et kort lydsignal.
  ▶ Fest batteriet (4) med borrelåsen (6).

Tilkoblingsledningen kan justeres avhengig av hvor stor brukeren er og avhengig av bruken.

2 1 3 STIHL 0000-GXX-3418-A0

Lengden på tilkoblingsledningen kan justeres med en løkke (1) og festes med spennen (2) i beltevesken (3).

- Legg tilkoblingsledningen slik at den er så kort som mulig og ikke hindrer arbeidet.

8 Sette inn og trekke ut pluggen til tilkoblingsledningen

9 Slå løvblåseren på og av

9.1 Slå på løvblåseren

- Hold løvblåseren med en hånd på betjeningshåndtaket slik, at tommelen griper rundt betjeningshåndtaket.

1 2 0000-GXX-4436-A0

• Skyv läsespaken (1) med tommelen i posisjon 📂
• Trykk girspaken (2) med pekefingeren og hold den trykket. Løvblåseren akselererer og luften strømmer ut av dysen.

Jo lenger girspaken (2) trykkes, desto mer luft strømmer ut av dysen.

9.2 Slå av løvblåseren

• Slipp girspaken. Luft strømmer ikke lenger ut av dysen.
• Hvis det fortsatt blåser luft ut av dysen: Ta ut batteriet og oppsøk en STIHL fagforhandler. Løvblåseren er defekt.
• Skyv läsespaken i posisjon

10 Kontroller løvblåseren

10.1 Kontrollere betjeningselementene

Girspak

• Trekk pluggen til tilkoblingsledningen ut av kontakten.
• Skyv låsespaken i posisjon
• Prøv å trykke girspaken.
  ▶ Hvis girspaken kan trykkes på: Ikke bruk løvblåseren, og oppsøk en STIHL fagforhandler. Låsespaken er defekt.
• Skyv läsespaken i posisjon 📞
• Trykk girspaken og slipp den igjen.
• Dersom girspaken går tungt eller ikke fjærer tilbake i utgangsposisjon: Ikke bruk løvblåseren og ta kontakt med en STIHL-fagforhandler. Girspaken er defekt.

Slå på løvblåseren

• Sett i pluggen på tilkoblingsledningen.
  ▶ Skyv läsespaken i posisjon 📋
• Trykk girspaken og hold den trykket inne. Luft strømmer ut av dysen.
  Hvis 3 LED-lamper på batteriet blinker rødt: Trekk pluggen på tilkoblingsledningen ut av stikkontakten og ta kontakt med en STIHL-fagforhandler. Det er en feil i løvblåseren.
• Slipp girspaken. Luft strømmer ikke lenger ut av dysen.
  Hvis det fortsatt blåser luft ut av dysen: Trekk pluggen på tilkoblingsledningen ut av stikkontakten og ta kontakt med en STIHL-fagforhandler. Løvblåseren er defekt.

11 Arbeide med løvblåseren

11.1 Holde og føre løvblåseren

1 2 0000-GX-X-444-A0

- Hvis et batteri STIHL AR eller bæresystemet brukes sammen med støtteputen: Hekt transportkroken (2) i karabinerkroken (1).

- Hold og før løvblåseren med en hånd på betjeningshåndtaket slik, at tommelen griper rundt betjeningshåndtaket.

11.2 Justere effekttrinn

Det kan stilles inn 3 effekttrinn, avhengig av bruken. LEDene viser innstilt effekttrinn. Jo større effekttrinn, desto mer kan strømme ut av dysen.

Det innstilte effekttrinnet påvirker batteritiden. Lavere effekttrinnet gir lengre batteritid.

1 0000-GXX-4438-A0

• Skyv läsespaken (1) med tommelen i posisjon LED-ene viser innstilt effekttrinn.
• Trykk låsespaken (1) forover, hold den der en kort stund og la den fjære bakover. Det neste effekttrinnet er innstilt. Etter tredje effekttrinn følger første effekttrinn igjen.
• Trykk låsespaken (1) forover og la den fjære tilbake til ønsket effekttrinn er stilt inn.

11.3 Aktivere Boost-funksjon

Boost-funksjonen kan aktiveres uavhengig av det innstilte effekttrinnet. Løvblåseren blåser med maksimal effekt när Boost-funksjonen er aktivert.

Boost-funksjonen påvirker batteritiden. Jo lenger Boostfunksjonen er aktivert, desto kortere er batteritiden.

1 0000-GXX-4439-A0

norsk

12 Etter arbeidet

- Trykk og hold nede girspaken (1). LED-ene blinker etter hverandre. Boost-funksjonen er aktivert.

Boost-funksjonen deaktiveres när girspaken (1) slippes. Det sist brukte effekttrinnet er igjen innstilt.

11.4 Blåse

▶ Rett dysen mot bakken.
▶ Gå langsomt og kontrollert fremover.

12 Etter arbeidet

12.1 Etter arbeidet

• Slå av løvblåseren, skyv låsespaken i posisjon og trekk pluggen på tilkoblingsledningen ut av kontakten.
• Dersom løvblåseren er våt: Rengjør løvblåseren og la den tørke.
  ▶ Rengjør løvblåseren.

13 Transport

13.1 Transportere løvblåseren

- Slå av løvblåseren, skyv låsespaken i posisjon og trekk pluggen på tilkoblingsledningen ut av kontakten.

▶ Bær løvblåseren med en hånd på betjeningshåndtaket.
- Hvis løvblåseren transporteres i et kjøretøy: Sikre løvblåseren slik at den ikke kan velte eller bevege seg.

14 Oppbevaring

14.1 Oppbevare løvblåseren

• Slå av løvblåseren, skyv låsespaken i posisjon og trekk pluggen på tilkoblingsledningen ut av kontakten. Slå av løvblåseren, skyv låsespaken i posisjon og trekk pluggen på tilkoblingsledningen ut av kontakten.
• Løvblåseren må oppbevares slik at følgende betingelser er oppfylt:
• Løvblåseren er utenfor rekkevidden til barn.
• Løvblåseren er ren og tørr.

15 Rengjøring

15.1 Rengjøre løvblåseren

• Slå av løvblåseren, skyv låsespaken i posisjon og trekk pluggen på tilkoblingsledningen ut av kontakten. Slå av løvblåseren, skyv låsespaken i posisjon og trekk pluggen på tilkoblingsledningen ut av kontakten.
• Løvblåseren rengjøres med en fuktig klut.
• Beskyttelsesgitteret rengjøres med en pensel eller en myk børste.

16 Vedlikehold og reparasjon

16.1 Vedlikeholdsintervaller

Vedlikeholdsintervallene avhenger av omgivelsesforholdene og arbeidsforholdene. STIHL anbefaler følgende vedlikeholdsintervaller:

16 Vedlikehold og reparasjon

norsk

Årlig

- La løvblåseren kontrolleres av en STIHL fagforhandler.

16.2 Vedlikeholde og reparere løvblåseren

Brukeren kan ikke selv vedlikeholde og reparere løvblåseren.

- Hvis løvblåseren trenger vedlikehold eller er defekt eller skadet: Oppsøk en STIHL fagforhandler.

17 Utbedre feil

17.1 Utbedre feil på løvblåseren og batteriet

Feil LED-er på batteriet Årsak Utbedring
Løvblåseren starter ikke når det slås på.	1 LED-en blinker grønt.	Ladetilstanden til batteriet er for lav.	▸ Batteriet må lades slik det er beskrevet i bruksanvisningen til ladeapparatene STIHL AL 101, 300, 500.
	1 LED lyser rødt.	Batteriet er for varmt eller kaldt.	▸ Trekk pluggen til tilkoblingsledningen ut av kontakten.▸ La batteriet avkjøles eller oppvarmes.
	3 LED-er blinker rødt.	Det er en feil i løvblåseren.	▸ Trekk pluggen på tilkoblingsledningen ut av stikkontakten og sett den inn igjen▸ Slå på løvblåseren.▸ Hvis 3 LED-er fortsatt blinker rødt: Ikke bruk løvblåseren og oppsøk en STIHL fagforhandler.
	3 LED-er lyser rødt.	Løvblåseren er for varm.	▸ Trekk pluggen til tilkoblingsledningen ut av kontakten.▸ La løvblåseren avkjøles.
	4 LED-er blinker rødt.	Det er en feil i batteriet.	▸ Trekk pluggen på tilkobingsledningen ut av stikkontakten og sett den inn igjen.▸ Slå på løvblåseren.▸ Hvis 4 LED-er fortsatt blinker rødt: Ikke bruk batteriet og oppsøk en STIHL fagforhandler.
		Den elektriske forbindelsen mellom løvblåseren og batteriet er brutt.	▸ Trekk pluggen på tilkobingsledningen ut av stikkontakten og sett den inn igjen.▸ Hvis løvblåseren fortsatt ikke starter når det slås på eller slås av under drift: Rengjør kontaktflatene til tilkobingsledningen, som beskrevet i bruksanvisningen STIHL AR batteri eller bruksanvisningen "Belteveske AP med tilkobingsledning".
		Løvblåseren eller batteriet er fuktig.	▸ La løvblåseren eller batteriet tørke.
Løvblåseren slår seg av under driften.	3 LED-er lyser rødt.	Løvblåseren er for varm.	▸ Trekk pluggen til tilkobingsledningen ut av kontakten.▸ La løvblåseren avkjøles.

17 Utbedre feil
norsk

Feil LED-er på batteriet Årsak Utbedring
		Det er en elektrisk feil.	▸ Trekk pluggen på tilkoblingsledningen ut av stikkontakten og sett den inn igjen.▸ Hvis løvblåseren fortsatt slås av under drift: Rengjør kontaktflatene til tilkoblingsledningen, som beskrevet i bruksanvisningen STIHL AR batteri eller bruksanvisningen "Belteveske AP med tilkoblingsledning".▸ Slå på løvblåseren.
Driftstiden til løvblåseren er for kort.		Batteriet er ikke fullstendig ladet.	▸ Batteriet må lades helt, slik det er beskrevet i bruksanvisningen til ladeapparatet STIHL AL 101, 300, 500.
		Brukstiden til batterier er overskredet.	▸ Skift ut batteriet.

18 Tekniske data

18.1 Løvblåser STIHL BGA 100

- STIHL AP sammen med "Belteveske AP med tilkoblingsledning"

– Lufthastighet med montert dyse: 63 m/s

- Vekt: 2,5 kg

Driftstid er oppgitt under www.stihl.com/battery-life.

18.2 Lydverdier og vibrasjonsverdier

K-verdien for lydtrykknivåene er 2 dB(A). K-verdien for lydeffektnivåene er 2 dB(A). K-verdien for vibrasjonsverdiene er 2 m/s ^2 .

STIHL anbefaler å bruke hørselsvern.

- Lydtrykknivå L _pA målt iht. EN 50636-2-100: 80 dB(A).

- Lydtrykknivå L _wA målt iht. EN 50636-2-100: 90 dB(A).

- Vibrasjonsverdi a_hv målt iht. EN 50636-2-100: Betjeningshåndtak: < 2,5 ~m / s^2 .

De angitte vibrasjonsverdiene ble målt med en standardisert testprosedyre og kan trekkes inn til sammenligning av elektriske apparater. Vibrasjonsverdiene som faktisk oppstår, kan avvike fra de angitte verdiene avhengig av typen arbeid. De angitte vibrasjonsverdiene kan benyttes til en foreløpig vurdering av vibrasjonsbelastningen. Den faktiske vibrasjonsbelastningen må anslås. Derved kan det også tas hensyn til periodene i hvilket det elektriske apparatet er slått av, og periodene der det er slått på men går uten belastning.

Informasjon angående oppfyllelse av arbeidsgiverdirektivet om vibrasjon 2002/44/EF er angitt under www.stihl.com/vib.

18.3 REACH

REACH betegner en EF-forordning for registrering, vurdering og godkjenning av kjemikalier.

Informasjon om oppfyllelse av REACH forordningen er angitt under www.stihl.com/reach.

19 Reservedeler og tilbehør

19.1 Reservedeler og tilbehør

STIHL anbefaler å bruke STIHL reservedeler og originalt STIHL tilbehør.

Originale STIHL reservedeler og originalt STIHL tilbehør fås kjøpt hos en STIHL fagforhandler.

20 Kassering

20.1 Avhende løvblåseren

Informasjoner om kassering er tilgjengelig hos din STIHL fagforhandler.

- Løvblåseren, tilbehøret og emballasjen må kasseres forskriftsmessig og miljøvennlig.

21 EU-samsvarserklæring

21.1 Løvblåser STIHL BGA 100

21 EU-samsvarserklæring

norsk

• Modell: Batteridreven Iøvblåser
• Varemerke: STIHL
• Type: BGA 100
  – Serieidentifikasjon: 4866

oppfyller de gjeldende bestemmelsene til direktivene 2011/65/EU, 2006/42/EF 2014/30/EF og 2000/14/EU og er utviklet og produsert i henhold til følgende standarder, som gjaldt ved produksjonsdato: EN 55014-1, EN 55014-2, EN 60335-1 og EN 50636-2-100.

Det målte og garanterte lydeffektnivået ble beregnet i henhold til direktivet 2000/14/EF, vedlegg V.

• Målt lydeffektnivå: 88 dB(A)
  – Garantert lydeffektnivå: 90 dB(A)

De tekniske dokumentene oppbevares ved produktgodkjenningen hos ANDREAS STIHL AG & Co. KG.

Byggeår, produksjonsland og maskinnummer er angitt på løvblåseren.
