Merk	Metabo
Model	T 13125 Set Tuck
Producttype	Elektrische haakse slijper
Max. schijfdiameter	125 mm
Onbelast toerental (max.)	11000 tpm (schatting)
Variabel toerental	Ja, stelwiel
Voeding	Snoer, 230 V ~ 50 Hz
Opgenomen vermogen	1400 W (schatting)
Gewicht (zonder kabel)	2,5 kg (schatting)
Spindel draad	M14 (standaard)
Snelspansysteem	Quick (M-Quick)
Hoofdfuncties	Slijpen, doorslijpen, schuren, borstelen
Beschermkap	Type A/B/C afhankelijk van gebruik, gereedschaploos verstelbaar
Extra handgreep	Verwijderbaar, links of rechts monteerbaar
Veiligheidsvoorzieningen	S-automatic uitschakeling, spindelvergrendeling, herstartbeveiliging
Onderhoud en reiniging	Regelmatig reinigen van ventilatiesleuven
Reserveonderdelen	Originele Metabo accessoires
Repareerbaarheid	Door erkende Metabo reparateur
Beschermingsklasse	II (dubbele isolatie)
Afmetingen (L×B×H)	280 × 125 × 100 mm (schatting)

Veelgestelde vragen - T 13125 Set Tuck METABO

Welke soorten schijven kan ik gebruiken met de Metabo T 13125?

U kunt slijpschijven, doorslijpschijven (metaal, metselwerk), diamantschijven, staalborstels, schuurborden en polijstaccessoires (afhankelijk van het model) gebruiken. Let op de max. diameter van 125 mm en het maximale toerental.

Hoe vervang ik de schijf op de Metabo T 13125 haakse slijper?

Koppel het apparaat los. Vergrendel de spindel met de rode knop (M-Quick). Gebruik de Quick-spanmoer: draai met de hand tegen de klok in om vast te zetten. Om los te maken, bedien de M-Quick knop kort voor volledige stilstand. Als de schijf dik is (>7,1 mm), gebruik dan de moer met twee frontgaten en de pensteek.

Hoe stel ik het toerental in?

Gebruik het stelwiel voor het toerental (markering 8). Draai het naar een hoog cijfer voor een hoge snelheid, laag voor een lage snelheid. Pas de snelheid aan het accessoire aan: hoge snelheid voor doorslijpschijven, gemiddeld voor borstels, laag voor schuren.

Wat is de functie van de S-automatic veiligheidsuitschakeling?

De S-automatic uitschakeling stopt de machine onmiddellijk bij een plotselinge blokkering van de schijf, waardoor het risico op terugslag en letsel wordt verminderd. Als het systeem wordt geactiveerd, laat dan de trekker los en verwijder de oorzaak van de blokkering voordat u opnieuw start.

Kan ik deze slijper gebruiken voor polijsten?

Polijsten is alleen mogelijk op de genoemde modellen WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT. Voor het model T 13125 wordt polijsten niet aanbevolen. Gebruik een Metabo hoekpolijstmachine voor optimale resultaten.

Hoe onderhoud ik mijn Metabo T 13125 haakse slijper?

Reinig regelmatig de ventilatiesleuven met een stofzuiger of droge lucht (draag een masker en een veiligheidsbril). Controleer de staat van het snoer en de accessoires. Vervang onmiddellijk een beschadigde kap of handgreep.

Wat te doen als het elektronische lampje tijdens het werk gaat branden?

Het elektronische lampje geeft overbelasting aan. Laat de machine stationair draaien totdat het lampje uitgaat. Als het lampje knippert en de machine niet start, is de herstartbeveiliging actief: schakel het apparaat uit en weer in.

Welke beschermkappen gebruiken voor elk type werk?

Gebruik kap type A voor doorslijpen, type B voor schuren, type C voor beide (gecombineerd), type D voor schotelslijpschijven, type E/F voor afzuiging. Meng kappen niet: een verkeerde kap kan leiden tot verlies van controle.

Kan ik niet-Metabo accessoires gebruiken?

Het wordt sterk aanbevolen uitsluitend originele Metabo accessoires te gebruiken die aan de specificaties voldoen (diameter, toerental, draad). Het gebruik van niet-geschikte accessoires kan leiden tot breuk, terugslag of letsel.

Waar vind ik reserveonderdelen en kan ik mijn slijper laten repareren?

Reserveonderdelen zijn beschikbaar op de Metabo website (www.metabo.com). Reparaties moeten worden uitgevoerd door een erkende Metabo reparateur. Probeer niet zelf de machine te repareren, behalve voor het vervangen van accessoires.

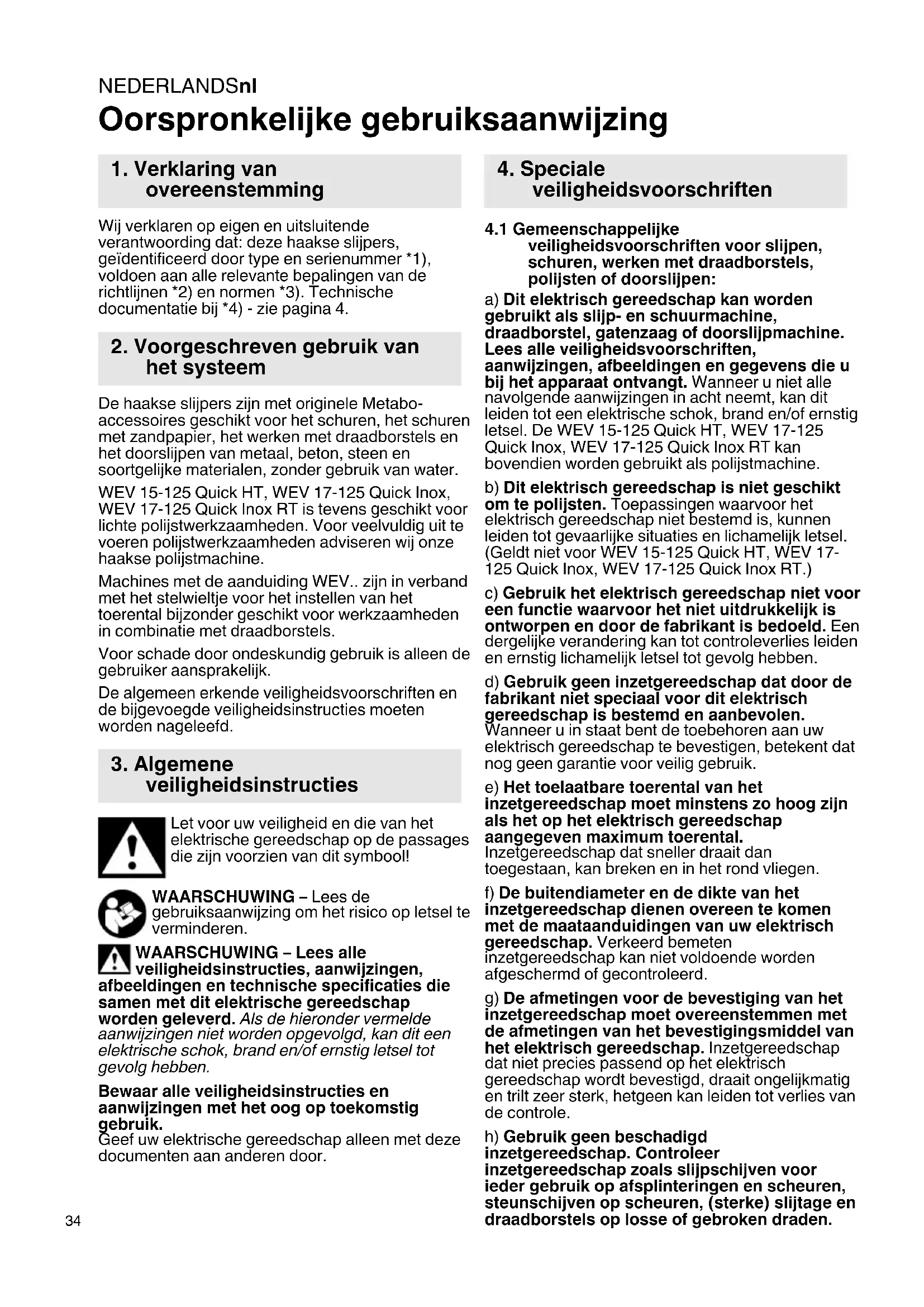

GEBRUIKSAANWIJZING T 13125 Set Tuck METABO

nl Oorspronkelijke gebruiksaanwijzing 34

Oorspronkelijke gebruiksaanwijzing

1. Verklaring van overeenstemming

Wij verklaren op eigena en uitsluitende verantwoording dat: deze haakse slijpers, geidentificerd door type en seriennummer 1 ), voldoen aan alle relevante bepalingen van de richtlijnen 2 en normen 3 ). Technische documentatie bij 4 - zie pagina 4.

2. Voorgeschreiben gebruik van het systeme

De haakse slijpers zijn met originele Metabo-accessoires geschikt voor het schuren, het schuren met zandpapier, het werkken met draadborstels en het doourslijpen van metaal, beton,steen en soortgelijke materialen, zonder gebruik van water.

WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT is tevens geschikt voor lichte polijstwerkzaamheden. Voor veelvuldiguit te voeren polijstwerkzaamheden adviseren wij once haakse polijstmachine.

Machines met de aanduiding WEV... zich in verband met het stelwieltje voor het instellen van het toerental bijzonder geschikt voor werkzaamheden in combinatie met draadborstels.

Voor schade door ondeskundig gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veriligeidsvoorschriften en de bijgevoegde veriligeidsinstructies要去en worden nageleefd.

3. Algemene veiligheidsinstructies

Let voor uw veiligheid en die van het elektrische gereedschap op de passages die zichen voorzien van dit symbool!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

WAARSCHUWING - Lees alle veiligheidsinstructies, aanwijzingen,

afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen nicht worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik.

Geef uw elektrische gereedschap alleen met deze documenten aan andereen door.

4. Speciale veiligheidsvoorschriften

4.1 Gemeenschappelijk veiligheidsvoorschriften voor lijpen, schuren, werken met draadborstels, polijsten of doorslijpen:

a) Dit elektrisch gereedschap kan worden gebrukt als slijp- en schuurmachine, draadborstel, gatenzaag of doorslijpmachine. Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het apparaat ontvangt. Wanner u Niet alle navolgende aanwijzingen in acht neemt, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel. De WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT kan bovendien worden gebrukt als polijstmachine.
b) Dit elektrisch gereedschap is nicht geschickt om te polijsten. Toepassingen waaroor het elektrisch gereedschap Niet bestemd is, kuren leiden tot gevaarlijke situatuies en lichamelijk letsel. (Geldt Niet voor WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT.)
c) Gebruik het elektrisch gereedschap Niet voor een functie waarvoor het Niet uitdrukkelijk is ontworpen en door de fabrikant is bedoeld. Een dergelijkke verandering kan tot controverlies leiden en ernstig lichamelijk letsel tot gevolg hebben.
d) Gebruik geen inzetgereedschap dat door de fabrikant Niet special voor dit elektrisch gereedschap is bestemd en aanbevolen.

Wanneer u in staat bent de toebehoren aan uw elektrisch gereedschap te bevestigen, betekent dat nog geen garantie voor veilig gebruik.

e) Het toelaatbare toenental van het inzetgereedschap moet minstens zo hoog+zijn als het op het elektrisch gereedschap aangegeven maximum toenental.
Inzetgereedschap dat sneller draait dan toegestaan, kan breken en in het rond vliegen.
f) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrisch gereedschap. Verkeerd bemeten inzetgereedschap kan nicht voldoende worden afgeschermd of gecontroleerd.
g) De afmetingen voor de bevestiging van het inzetgereedschap moet overeenstemmen met de afmetingen van het bevestigingsmiddel van het elektrisch gereedschap. Inzetgereedschap dat Niet precies passend op het elektrisch gereedschap worden bevestigd, draaait ongelijkmatig en trift zeer sterk, hetgeen kan leiden tot verlies van de controle.
h) Gebruik geen beschadigd inzetgereedschap. Controller inzetgereedschap zoals slijpschijven voor ieder gebruik op afsplinteringen en scheuren, steunschijven op scheuren, (sterke) slijtage en draadborstels op losse of gebroken draden.

Wanner het elektrisch gereedschap of het inzetgereedschap valt, controller dan of het beschadigd is geraakt, of gebruik onbeschadigd inzetgereedschap. Wanner u het inzetgereedschap hebt gecontroleerd en geplaatst, zorg dan dat u en eventuele omstanders buiten het bereik van het roterende inzetgereedschap blijven en LAST het apparaat een minuut lang draaien op het hoogste toerental. Beschadigd inzetgereedschap breekt normal gesproken gedurende deze testperiode.

i) Draag persoonlijke beschemmingsmiddelen. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag zo nodig een stofmasker, gehoorbeschemming, veiligheidshandschoenen of een special schort dat beschemming biedt gegen keine slijp- en materiaaldeeltjes. Uw ogen dieren beschermd te worden gegen de rondvliegende deeltjes die bij verschillende toepassenen ontstaan. Stof- of adembeschemmingsmaskers dienen om het stof te filteren datijdens de werkzaamheden ontstaat. Wanner u lang aan hard geluid worden blootgesteld, kan uw gehoor beschadigd rakeen.
j) Let erop dat andere Personen zich op een veilige afstand van uw werkgebied bevinden. Ledereen die het werkgebied betreedt, dient persoonlijke beschemmingsmiddelen te dragen. Brokstukken van het werkstuk of gebroken inzetgereedschap hunnen wegliegen en ook buiten het directe werkgebied letselveroorzaken.
k) Houd het elektrisch gereedschap alleen vast aan de geisoleerde greepvlakken wanner u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of het eigend netsnoer kan raken. Door het contact met een onder spanning staande leiding kuren ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als gevolg.
I) Houd het netsnoer uit de buurt van draaiend inzetgereedschap. Wanneer u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegren en kan uw hand of uw arm in het draaiende inzetgereedschap terechtkomen.
m) Leg het elektrisch gereedschap nooit weg voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met de ondergrond waardoor u möglichk de controle over het elektrisch gereedschap kurz verliezen.
n) Laat het elektrisch gereedschap Niet draaien terwijl u het draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegrepen en kan het inzetgereedschap zich in uw lichaam boren.
o) Reinig regelmatig de ventilatiesleuven van uw elektrisch gereedschap. De motorventilator trekt stof in de behuizing en een sterke ophoping van metaalstof kan elektrische gezarenveroorzaken.

p) Gebruik het elektrisch gereedschap nicht in de buurt van brandbare materialen. Door vonden zonden deze materialen vlam konnen vatten.
q) Gebruik geen inzetgereedschap waarvoor vloeibare koelmiddelen nodigহ. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot een elektrische schok.

4.2 Veiligheidsinstructies met het oog opterugslag

Een terugslag is een plotselinge reactie die optreedt wanneer draaiend inzetgereedschap zoals een schuurschijf, steunschijf, draadborstel enz. blokkeert of blijft haken. Wanneer het draaiende inzetgereedschap blijft haken of blokkeert, worden het onmiddelijk stoppezet. Door blokkenen of haken worden het elektrisch gereedschap ongecontroleerd, gegen de draairichting van het inzetgereedschap in, op deplaats van de blokkering versneld.

Wanner er bijv. een schuurschijf in het werkstuk blijft haken of blokkeert, kan de rand van de schuurschijf, die invalid in het werkstuk, vastraken, met uitbreken van de schuurschijf of een terugslag als möglich gevolg. De schuurschijf beweegt zich dan maarlichting van de schijf bij deplaats van de blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van verkeerd gebruik van het elektrisch gereedschap en/of verkeerde werkomstandigheden. Deze kan worden verhinderd door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreiben.

a) Houd het elektrisch gereedschap goed vast en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien aanwezig,.altijd de extra grep om op volle toeren een zo groot möglichke controle over de terugslagkrachten of reactiemomenten te hebben. De bediener kan door geschikte voorzorgsmaatregelen te nemen de terugslag- en reactiemomenten beheersen.
b) Breng uw hand nooit in de buurt van draaiend inzetgereedschap. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
c) Kom nicht met uw lichaam binnen het gebied waarin het elektrisch gereedschap zich in geval van een terugslag beweegt. Door de terugslag komt het elektrisch gereedschap gegen de bewegingsrichting van de slijpschijf in op deplaats van de blokkering.
d) Werk bijzonder voorzichtig bij hoeken, scherpe randen enz. Voorkom dat het inzetgereedschap gegen het werkstuk springt en blijft haken. Het roterende inzetgereedschap heeft de neiging om te blijven haken bij hoeken, scherpe randen of als het terugspringt. Dit leidt tot verlies van contrôle of een terugslag.
e) Gebruik geen kettingzaagblad voor het zagen van hout, geen gesegmenteerde diamantdoorslijpschijf met een segmentafstand van meer dan 10mm of een

NEDERLANDSnl

gekarteld zaagblad. Dergelijk inzetgereedschap leidt vaak tot een terugslag en verlies van controle.

4.3 Speciale verilgheidsvoorschriften voor het schuren en doorslijpen:

a) Gebruik uitsluitend schuurmiddelen die voor uw elektrisch gereedschap zichen goedgekeurd en de hiervoor geschikte beschemkap. Schuurmiddelen die Niet geschikt zichen voor het elektrisch gereedschap kunnen nicht voldoende worden afgeschermd en zichen onveilig.
b) Gebogen slijpschijven dienen zodanig te worden aangebracht, dat het slijpvlak zich onder de rand van de beschemkap bevindt. Een verkeerd aangebrachte slijpschijf die boven derand van de beschemkap uitsteekt, kan nicht maar behoren worden afgeschermd.
c) De beschemkap moet stevig aan het elektrische gereedschap zich aangebracht en, voor een optimaleeiligheid, zodanig zich ingesteld dat een zo Klein möglichk deel van het slijplicham open maar de gebruiker wijst. De beschemkap beschermt de gebruiker gegen brokstkukken, toevalig contact met het slijplicham en vonden, waardoor kleding vlam kan vatten.
d) De slijpmiddelen mogen alleen worden gezebruikt voor de aanbevolen gezbruiksmogelijkheden. Bijvoorbeeld: slijnp nooit met het zichvlak van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor de materiaalafname met de rand van de schijf. Door zijwaartse krachtinwerking op deze slijpmiddelen kan de schijf breken.
e) Gebruik alkijd onbeschadigde spanflenzen in de juiste groote en vorm voor de door u gekozen doorslijpschijf. Geschekte flenzen steunen de doorslijpschijf en gaan zo het risico gegen dat deze breekt. Flenzen voor doorslijpschijven+kennen verschillend+zijn van flenzen voor andere slijpschijven.
f) Gebruik geen versleten slijpschijven van groter elektrisch gereedschap. Slijpschijven voor groter elektrisch gereedschap zichn Niet geschikt voor de hogere toerentallen vankleiner elektrisch gereedschap en konnen breken.
g) Gebruik bij gebruik van schijven voor een dubbel doeleinde altijd de juiste beschermhoes voor de toepassing die wordenuitgevoerd. Het Niet gebruiken van de juiste beschermkap kan de gewenste afterschering mislopen en ernstig letsel tot gevolg hebben.

4.4 Meer speciale verilgheidsvoorschriften voor het dooursijpen:

a) Voorkom een te hoge aandrukkracht of blokkering van de doorslijpschijf. Voer geen overmatig diepe sneden uit. Overbelasting van de doorslijpschijf verhoogt tevens de belasting en de neiging tot schuin wegdraaien of blokkeren, en daarmee de kans op een terugslag of breuk van het slijpmiddel.
b) Mijd het gebied voor en acheter de roterende doourslijpschijf. Wanner u de doorslijpschijf in het werkstuk van u af beweegt, kan bij een terugslag

het elektrisch gereedschap met de draaiende schijf rechtsreeks maar u toe worden geslingerd.

c) Wanner de doorslijpschijf klem kommt te zitten of als u het werk onderbreekt, schakel het elektrisch gereedschap dan uit en houd het rustig vast totdat de schijf tot stilstand gekomen is. Probeer nooit om de nog draaiende doorslijpschijf uit de snede te trekken, dit kan een terugslag veroorzaken. Stel de oorzaak van het klemraken vast en verhelp.Deze.
d) Schakel het elektrisch gereedschap nooit opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volle toerental bereiken voordat u voorzichtig verder gaat met de snede. Anders kan de schijf blijven hangen,uit het werkstuk springen of een terugslagveroorzaken.
e) Zorg voor een ondersteuning van platen of grote werkstukken om het risico op een terugslag als gevolg van een ingeklemde doorslijpschijf te verminderen. Grote werkstukken konnen doorbuigen onder hun eigen gewicht. Het werkstukClient aan beiden kanten van de schijf ondersteund te worden, zowel bij de zaaglijk als aan de rand.
f) U dient bijzonder voorzichtig teijken bij "invalsnedes" in bestaande wanden of andere gebieden die Niet ingezien konnen worden. De invallende doorslijpschijf kan bij het snijden in gas-of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.
g) Maak geen bochtige sneden. Overbelasting van de doorslijpschijf verhoegt tevens de belasting en de neiging tot schuin wegdraaien of blokkeren, en daarmee de kans op een terugslag of breuk van het slijpmiddel, wat ernstig letsel tot gevolg kan hebben.

4.5 Speciale veiligheidsvoorschriften voor het schuren met schuurpapier:

a) Gebruik schuurbladen met de juiste afmetingen en neem de informatatie van de fabrikant in ahcht wat betreft de keuze van de schuurbladen. Schuurbladen die over de steunsjift uitsteken können letsel veroorzaken en leiden tot het vasthaken of scheuren van de schuurbladen of een terugslag.

4.6 Alleen voor WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT: Speciale veiligheidsinstructies voor het polijsten:

a) Laat geen losse onderdelen van de polijstkap toe, met name geen bevestigingskoorden. Berg de bevestigingskoorden op of kort ze in. Uw vingers hunnen door losse, meedraaiende bevestigingskoorden worden gespakt of de koorden hunnen in het werkstuk vast raken.

4.7 Speciale veiligheidsvoorschriften voor het werken met draadborstels:

a) Let erop dat draadborstels ookijdens gewoon gebruik stukken draad verliezen. Überbelast de draden Niet door een te hove

aandrukkracht. Wegvliegende stukken draad künnen heel gemakkelijk door dunne kleding en/of de huid dringen.

b) Wordt het gebruik van een beschemkap aanbevolen, zorg er dan voor dat de beschemkap en de draadborstel Niet met elkaar in aanraking+kennen. De diameter van schijf- en komborstels kan door aandruk- en centrifugale krachten worden vergroot.

4.8 Overige verilgheidsvoorschriften:

WAARSCHUWING - Draag altijd een veiligheidsbril.

Draag gehoorbescherming.

WAARSCHUWING - Het elektrisch gereedschap alsd met beide handen gebruiken.

Gebruik de lijp-beschemkap Niet voor doorslijpwerkzaamheden. Voor het werkemet doorslijpschijven UIT

veiligheidsoverwegingen de doorslijp-beschermkap gebruiken.

Geen gesegmenteerde diamant-doorslijpschijven met segmentsleuven van meer dan 10mm gebruiken. Alleen negatieve segmentsnijdhoeken zichtoegestaan.

Gebruik gebonden doorslijpschijven alleen als deze versterkt zich.

Maak gebruik van elastische tussenlagen, wanneer\ deze bij het slijpmiddel ter beschikking gesteld\ worden en vereist+zijn.

Neem de informatatie van de fabrikant van het gereedschap of het toebehoren in acht! Bescherm de schijven gegen vet en stoten!

Inzetgereedschap dient zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gezruikt.

Gebruik doorslijpschijven nooit voor het grof slijpen of ontbramen! Er mag geen zichwaartse druk op doorslijpschijven worden uitgeoefend.

Het werkstuk dient stevig te liggen en beveiligd te zich降到 weggliden, bijv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund.

Wordt er inzetgereedschap met schroefdraadinzet gebruikt, dan mag het einde van de spindel de gatenbodem van het schuurgereedschap Niet raken. Let erop dat de schroefdraad in het inzetgereedschap lang genoeg is om de spindellengete op te nemen. De schroefdraad van het inzetgereedschap moet bij de schroefdraad op de spindel passen. Zie voor de lenghte en de schroefdraad van de spindel pagina 4-5 en hoofdstuk 14. Technische gegevens.

Het gebruik van een geschikte stationaire afzuiginstallatie worden aanbevolen. Schakel algijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30mA voor de machine. Wanner de haakse slijper door de

aardlekschakelaar isuitgeschakeld, moet de machine worden gecontroleerd en gereinigd. Zie hoofdstuk 9. Reiniging.

Beschadigde, onronde resp. vibrerende gereedschappen moot nicht gebrukt worden.

Schade aan gas- of waterleidingen, elektrische geleiders en dragende wanden (statica) voorkomen.

De stekker alsigtijd uit het stopcontact halen voordat er instellings-, ombouw- of onderhoudswerkzaamheden worden uitgevoerd.

Metabo S-automatic veiligheidskoppeling. Ingeval van activering van de veiligheidskoppeling de machine onmiddelijk uitschakelen!

Een beschadigde of gebarsten extra greed dient te worden verrangen. Indien de extra greed defect is de machine nicht gebruiken.

Een beschadigde of gebarsten beschemkap dient te worden verrangen. Indien de beschemkap defect is de machine nicht gebruiken.

Kleine werkstukken bevestigen. Bijv. in een bankschroef spannen.

Als schijven met flens-montage voor een dubbel doeleinde (gecombineerde slijp- en doorslijpschijven) worden gebruikt, mogen alleen de volgende typen beschemkappen worden gebruikt: type A,type C.

Zie hoofdstuk 11.

De juiste beschemkap gebruiken:

De verkeerde beschemkap kan verlies van controle en ernstig letsel tot gevolg hebben. Voorbeelden van onjuist gebruik:

• Bij gelebruik van een beschemkap type A voor zijdelings slijpen+kunnen beschemkap en werkstuk elkaar hinderen, wat leidt tot onvoldoende controle.
• Bij gelebruik van een beschermkap type B voor het doourslijpen met gebonden doorslijpschijven bestaat een verhoogd risico, te worden blootgesteld aan de onstane vonden en slijpdeeltjes evenals fragmenten van de slijpschijf in geval van een slijpschijfbreuk.
• Bij gelebruik van een beschermkap type A, B, C voor het doorslijpen of zijdelings slijpen in beton of metselwerk bestaat een verhoogd risico door stopfexplosionie evenals door verlies van controle met terugslag als gevolg.
• Bij gelebruik van een beschemkap type A, B, C met eenplaatborstel die dikker is dan toegestaan, kuren de draden de beschemkap raken wat tot gevolg kan hebben dat de draden breken. Gebruik.altijd een bij het inzetgereedschap passende beschemkap.Zie hoofdstuk 11.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes die worden geproduced bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade+kunnenveroorzaken.Enkele voorbeelden van deze chemicalien zich:

• lood van loodhoudende verf,

NEDERLANDSnl

-mineralstof van bakstenen, cement en andere metselwerkmaterialen, en
- arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om deblootstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschemingsmiddelen zoals stofmaskers die specialzijn ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziektes zijn bijvoorbeeld allergische reacties, aandoingen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw material, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer).

Verzamel de ontstane deeltjes op deplaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving.

Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de afvoerluchtstroom van de machine Niet op de gebruiker zich of omstanders of op neergeslagen stof te richten,
• een afzuinstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en schoon te houden door te stofzuigen. Vegen of blazen wervelt het stof op.
• Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.

5. Overzicht

Zie pagina 2.
1 Quick-spanmoer
2 Steunflens
3 Spindel
4 Spindelvastzetknop

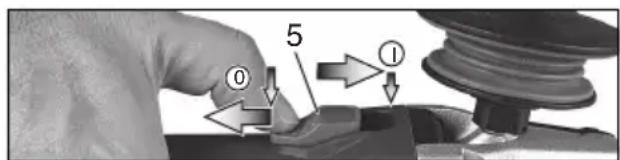

5 Schakelschuif voor het in-/uitschakelen *
6 Handgreep
7 Elektronische signalindicatie
8 Stelknop voor de toerentalinstelling

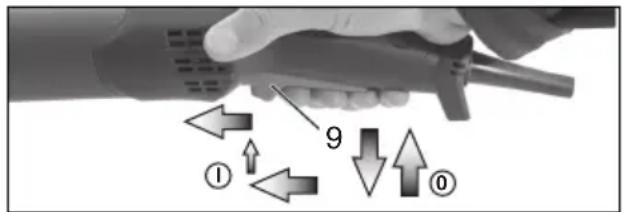

9 Drukschakelaar
10 Inschakelblokkering
11 Extra greed / extra greed met trillingsdemping *
12 Beschermkap
13 Tweegaatsmoer
14 Tweegaatssleutel
15 Hendel voor de bevestiging van de beschemkap
afhankelijk van de uitrusting/niet in de leveringsomvang

6. Inbedrijfstelling

Controller, voordat de machine in gebruik wordt genomen, of de op het typeplaatje hegeven spanning met de netspanning teenkomt.

Schakel alsstijd een lekstroomschakelaar (RCD) met een max. schakelstroomsterkte van A voor de machine.

6.1 Extra greed aanbrengen

Alleen werken wanneer de extra greed (11) is aangebracht! De extra greed stevig hroeven aan de linker- ofrechterkant van de nine.

6.2 Beschermkap aanbrengen

Gebruik uit veiligheidsoverwegingen uitsluitend de voor het betreffende

inzetgereedschap bestemde beschemkap! De verkeerde beschemkap kan verlies van controle en ernstig letsel tot gevolg hebben. Zie ook hoofdstuk 11. Toebehoren!

Zie pagina 3, afbeelding C.

• De hendel (15) indrukken en ingedrukt houden. de beschermkap (12) aanbrengen in de weergegeven positie.
• De hendel loslaten en aan de beschemkap draaien tot de hendel inklikt.
• De hendel indrukken en aan de beschemkap draaien tot het gesloten deel maar de gebruiker wijst.
• Controller of de hendel goed bevestigd is: Deze要去 vergrendeld zich en de beschermkap mag Niet;kennen worden gedraaid.

Alleen inzetgereedschap gebruiken waarover de beschermkap tenminste 3,4 mm uitsteekt.

(Verwijderen in omgekeerde volgorde.)

7. Schuurschijf aanbrengen

Voor alle ombouwwerkzaamheden: Stekkeruit het stopcontact halen. De machine要去chakeld zich en de spindel stilstaan.

Voor het werkken met doorslijpschijven uit veiligheidsoverwegingen de beschermkap

van de doorslijpschijf (zie hoofdstuk 11.

Accessoires) gebruiken.

7.1 Spindel vastzetten

• De spindelvastzetknop (4) indrukken en de spindel (3) met de hand draaien tot de spindelvastzetknop hoorbaar inklikt.

7.2 De slijpschijf erop plaatsen

Zie pagina 2, afbeelding A.

• De steunflens (2) op de spindel plaatsen. Hij is op de juiste wijze op de spindel aangebracht als hij zich op de spindel Niet LAST draaien.

Alleen de W 9-100: De steunflens met behulp van de tweeegaatssleutel zo op de spindel schroeven dat dekleine kraag (met diameter 16mm ) naar boven wijst.
- De slijpschijf op de steunflens (2)plaatsen.
De slijpschijf dient gelijkmatig op de steunflens te liggen.

7.3 Quick-spanmoer bevestigen/losmaken (afhankelijk van de uitrusting)

Quick-spanmoer (1) bevestigen:

De Quick-spanmoer (1) slecht aanbrengen op machines met „Metabo Quick-System". Deze machines zijn herkenbaar aan de roder spindelvastzetknop (4) met „M-Quick"-tekst
Wanner het inzetgereedschap in het spangebied dikker dan 7,1 mm is, mag de quick-spanmoer Niet gebruikt worden! Gebruik dan de tweeegaatsmoer (13) met tweeegaatssleutel (14).

• Spindel vastzetten (zie hoofdstuk 7.1).
• De quick-spanmoer (1) zo op de spindel (3)plaatsen dat de 2 neuen in de 2 groeven van de spindel grijpen. Zie afbeelding, pagina 2.
• De quick-spanmoer met de hand met de wijzers van de klok mee vastzetten.
• Door gegen de wijzers van de klok in.krachtig aan de slijpschijf te draaien de quick-spanmoer vastzetten.

De quick-spanmoer (1) losdraaien:

Alleen wanner de quick-spanmoer (1) is aangebracht, mag de spindel met de rode M-Quick spindelvastzetknop (4) worden stilgezet!

• Na het uitschakelen loopt de machine na.
• Kort voordat de slijpschijf stil komt te staan de rode M-Quick spindelvastzetknop (4) indrukken. De quick-spanmoer (1) gaat vanzelf ca. een halve slag los en kan zonder krachtsinspanning of gereedschap losgeschroefd worden.

7.4 Tweegaatsmoer bevestigen/losmaken (afhankelijk van de uitrusting)

Bij gebruik van de tweeegaatsmoer mag de spilvergrendelingsknop (4) alleen worden ingedrukt als de spil stilstaat.

Tweegaatsmoer (13) bevestigen:

De 2 kanten van de tweegaatsmoer zijn verschillend. De tweegaatsmoer als volgt op de spindel schroeven:

Zie pagina 2, afbeelding B.

-X) Bij dunne slijpschijven:

De band van de tweeegaatsmoer (13) wijst maar boven, zodat de dunne slijpschijf veilig kan worden gespannen.
Y) Bij dikke slijpschijven:
De band van de tweeegaatsmoer (13) wijst maar beneden, zodate tweegaatsmoer veilig op de spindel kan worden aangebracht.
Z) Alleen bij de W 9-100:
De kraag van de tweeegaatsmoer wijst maar beneden of het platte vlak wijst maar boven.

• Spil vastzetten. De tweeegaatsmoer (13) met de tweeegaatssleutel (14) met de wijzers van de klok mee vastzetten.

De tweeegaatsmoer losmaken:

• Spindel vastzetten (zie hoofdstuk 7.1). De tweeegaatsmoer (13) met de tweeegaatssleutel (14) gegen de wijzers van de klok in aftschroeven.

8. Gebruik

8.1 Toerental instellen (afhankelijk van de uitvoering)

Met de stelknop (8) het aanbevolen toerental instellen. (laag getal = laag toerental; hoog getal = hoog toerental)

Doorslijpschijf, grofslijpschijf, slijpkom, diamantdoorslijpschijf: hoog toerental
Borstel: gemiddeld toerental
Slijpschijf: laag tot gemiddeld toerental

Aanwijzing: Voor polijstwerkzaamheden bevelen wij onze haakse polijstmachine aan.

8.2 In-/uitschakelen

De machine altijd met beiden handen geleiden!

Eerst inschakelen, dan het inzetgereedschap aan het werkstuk brengen.

Voorkom onverhoeds aanlopen: De machine is altijd uitschakelen wanner de stekkeruit het contact worden gehald of wanner zich een omonderbreking heeft voorgedaan.

Bij continue inschakeling loopt de machine
verder wonneer hij uit de hand worden
bekken. Houd de machine waarom.altijd met
he handen aan de hiervoord bestemde
dgrepen vast, zorg ervoor dat u stevig staat en
geconcentreerd.

Voorkom dat de machine stof en spaanders op wervelt ofaar binnen zuigt.De machine het uitschakelen pas wegzetten wanner de or tot stilstand is gekommen.

Machines met schakelschuif:

Inschakelen: Schuifschakelaar (5) maar voren schuiven. Voor een langdurige inschakelingervolgensaar beneden klappen tot hij inklikt.

Uitschakelen: Op hetijkenste uiteinde van de schakelschuif (5) drukken en loslaten.

Machines met "Paddle-schakelaar" (met dodemansfunctie):

NEDERLANDSnl

Inschakelen: Inschakelvergrendeling (10) in de richting van de pijl schijven en de drukschakelaar (9) indrukken.

Uitschakelen: Laat de drukschakelaar (9) los.

Machines met de aanduiding W...RT: Moment inschakeling (met dode manschakelaar)

Inschakelen: drukschakelaar (9) maar voren schuiven enervoigens de drukschakelaar (9) maar boven drukken.

Uitschakelen:That de drukschakelaar (9) los.

Machines met de aanduiding W...RT: Continue inschakeling (afhankelijk van deuitvoering)

Inschakelen: machine zoals boven beschreiben inschakelen. Vervolgens de drukschakelaar (9) nog een keer maar voren schuiven en in de voorste positie ontlasten om de drukschakelaar (9) te vergrendelen (continue inschakeling).

Uitschakelen: de drukschakelaar (9) maar boven drukken en loslaten.

8.3 Tips voor het werk

Schuren en schuren met zandpapier:

De machine matig aandrukken en over het oppervlakBeen- en weeberbewegen, zodat het werkstukoppervlak Niet te heet worden.

Grofslijpen: Voor een goed arbeitsresultaat moet u werken met een invalidshoek van 30° - 40°

Doorslijpen:

Bij het doorslijpen algijd in tegengestelde richting (zie afbeelding) werken. Anders bestaat het gevaar dat de machine ongecontroleerd uit de snede springt. Werk met een matige,

aan het materiaal aangepaste voorwaartse beweging. Niet schuin wegdraaien,iet drukken, Niet trillen.

Werken met draadborstels:

De machine matig aandrukken.

8.4 Overbrengingsbehuiizing draaien

Zie pagina 3, afbeelding D.

• Trek de stekker uit het stopcontact.

• De bevestigingsbout (a) van de hendel (15)
  losschroeven. De bout en de hendel (met hetplaatgedeelte) verwijdersen en wegleggen.

• De vier bouteen van de overbrengingsbehuizing (b) losschroeven. Let op! De overbrengingsbehuizing Niet verwijderen!

• De overbrengingsbehuiizing in de gewenste stand draaien zonder deze te verwijderen.
• De vier boute n van de overbrengingsbehuizing (b) in de aanwezig e gaten met schroefdraad schroeven. Aanhaalmoment = 3,0Nm + / - 0,3Nm .
• De veer, die de hendel in de juiste stand drukt, verzijdte schuiven en de hendel (15) (met hetplaatgedeelte)plaatsen en met de bevestigingsbout (a) vastschroeven.
  Aanhaalmoment = 5,0Nm + / - 0,5Nm .
  Controleren of de hendel correct werkt: deze moet onder veerspanning staan.

9. Reiniging

Tijdens de bewerking kuren deeltjes in de behuizing van het elektrisch gereedschap binnendringen. Dit heeft invloed op de koeling van het elektrisch gereedschap. Geleidende afzettingen kuren invloed hebben op de veiligheidsisolatie van het elektrisch gereedschap en elektrische gezaren veroorzaken.

Blaas het elektrisch gereedschap regelmatig, vaak en grondig schoon door alle voorste en achefterste luchtseluven uit te zuigen of met droge lucht uit te blazen. Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact en draag een veiligheidsbril en geschikt stofmasker. Zorg bij hetuitblazen voor geschikte afzuiging.

10. Storingen verhelpen

Machines met VTC- en TC-elektronica:

De elektronische signaalindicatie (7) licht op en het belastingstoerental neemt af (niet W...RT). De machine worden te zwaar belast! De machine met het nullasttoerental lately lopen tot de elektronische signaalindicatie uitgaat.

De machine loopt nicht. De elektronische signalindicatie (7) (afhankelijk van deuitvoering) knippert. De herstartbeveiliging

is geactiveerd. Wordt de netstekker in het stopcontact gestoken wanneer de machine ingeschakeld is, of is de stroomtoevoer na een onderbreking weehersteld, dan loopt de machine Niet aan. De machine uit- en weeinschakelen.

11. Toebehoren

Gebruik alleen originele Metabo toebehoren. Zie pag. 7.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Gebruik alkijd het voor de taak geschikt inzetgereedschap en de voorgeschreven beschermkap. Zie pagina 7. (De afbeeldingen dieren als voorbeeld).

Taak:

1 = lijpen met het oppervlak
2 = doorslijpen

3 = boren van gaten
4 = draadborstels
5 = schuren met schuurpapier
6 = polijsten

Inzetgereedschap:

1.1 = voorslijpschijf
1.2 = slijpkom (keramisch)
1.3 = diamantslijpkom 'metselwerk/beton'
2.1 = doorslijpschijf 'metaal'
2.2 = doorslijpschijf 'metselwerk/beton'
2.3 = diamant-doorslijpschijf 'metselwerk/beton'
2.4 = doorslijpschijf voor een dubbel doel (gecombineerde slijp- en doorslijpschijf)

3.1 = diamantboorkronen
4.1 = ronde borstel
4.2 = komborstel
5.1 = lamellenslijpschijf
5.2 = slijpschijf voor schuurbladen
6.1 = polijsttoebehoor

voorgeschreve beschemkap:

Type A = beschermkap van de doorslijpschijf/ beschemkap voor de doorslijpschijf incl. clip voor het doorslijpen

Type B = beschermkap voor het slijpen

Type C = beschermkap voor het slijpen en doorslijpen (combinatie)

Type D = beschermkap voor slijpkom

Type E = afzuigbeschemkap voor het slijpen van vlakken

Type F = afzuiigbeschemkap voor het doorslijpen

Verder toebehoor:

(zie ook www.metabo.com)

A Stofbeschemingsfilter

Het fijnmazige filter voorkomt het binnendringen van grove stofdeeltjes in de motorbehuizing.

Regelmatig afnemen en reinigen.

B Beugel met meerere standen voor extra handgreep

Maakt vele handgreeposities möglichk.

C Extra handgreep met beugel

Complet toebehorenprogramma, zie

www.metabo.com of de catalogus.

12. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkendevakman
en uitgevoerd!

Wanner de aansluitkabel worden beschadigd,要去\ deze door een speciale aansluitkabel worden\ vervangen.

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u via www.metabo.com downloaden.

Het ontstane slijpstof kan schadelijke stoffen bevatten: Op de juiste wijze als afval behandelen.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijkke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service

Uitsluitend voor EU-landen: Geef uw elektrogereedschap nooit met het huisvuil mee! Conform de Europese richtlijn 2012/19/EU over oude elektrische en elektronische apparaten en de omzetting in de nationale wetgeving dient gebruikt elektrisch gereedschap gescheiden ingezameld en voor hergebruik op milieuvriendelijk wijze aangeboden te worden.

Toelichting bij de gegevens van pagina 4. Wijzigingen en technische verbeteringen voorbehonden.

= . diameter van het inzetgereedschap tmax,1 = max. toelaatbare dikte van het inzetgereedschap in het spanbereik bij gebruik van de tweeegaatsmoer (13)

t_max,2 = . toelaatbare)dikte van het inzetgereedschap in het spanbereik bij gebruik van de quick-spanmoer (1)

tmax,3 = grofslijpschijf/doorslijpschijf: max.toelaatbare dikte van het inzetgereedschap tmax,4 = max.toelaatbare dikte vanplaatborstels

M = schroefdraad as
I = lengte van de schuurspindel
n = onbelast toerental (hoogste toerental)
nV = onbelast toerental (instelbaar)

P₁ = nominaal vermogen P₂ = afgegeben vermogen
m = gewicht zonder netsnoer
Meetgegevens volgens de norm EN 62841.

Machine van beveiligingsklasse II \~Wisselstroom

• Machines met de aanduiding WE....: Energierijke hoogfrequente storingen können schommelingen in het toerental veroorzaken. Deze verdwijnen meer zodra de storingen afgenomen zijn.

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

Emissiewaarden
Deze waarden makeen een beordeling
mogelijk van de emissie van het elektrisch
gereedschap en een vergelijking van de
verschillende elektrische gereedschappen.

Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijk belasting hoger of lageruitvallen. Neem voor de beordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden maatregelen ter

NEDERLANDSnl

bescherming van de gebruiker, bijv. organisatorische maatregelen.

Het slijpen van dunplaatstaal of andere snel trillende werkstukken met een groot oppervlak kan leiden tot een aanzienlijk hogere totale geluidsemissie (tot 15 dB) dan de opgegeven geluidsemissiewaarden. Bij dergelijk werkstukken dient door middel van geschikte maatregelen zoals het aanbrengen van zware, flexibele dampingsmatten, de geluidsemissie zoveel möglich te worden voorkomen. Ook bij de risicobeordeling en de keuze van de geschikte gehoorbescherming要去 rekening worden gehonden met de verhoogde geluidsemissie.

Totale trillingswaarde (vectorsom van drie
richtingen) bepaald volgens EN 62841: a_h,SG = trillingsemissiewaarde

(Oppervlakken schuren) a_h,DS =trillingsemissiewaarde (schuren met slijpschijf)

a_h,P =trillingsemissiewaarde (polijsten)

K_{h,SG / DS / P} = onzekerheid (trilling)

Typische A-gekwalificeerd geluidsniveau:

LpA =geluidsdrukniveau

LWA =geluidsvermogensniveau

K_DA, K_WA = onzekerheid

Tijdens het werkken kan het geluidsniveau de 80 dB(A) overschrijden.

Draag gehoorbescherming!
