T 13125 Set Tuck - Smerigliatrice elettrica METABO - Manuale utente e istruzioni gratuiti

Marca	Metabo
Modello	T 13125 Set Tuck
Tipo di prodotto	Smerigliatrice angolare elettrica
Diametro disco max.	125 mm
Velocità a vuoto (max.)	11000 giri/min (stimato)
Velocità variabile	Sì, rotella di regolazione
Alimentazione	Con cavo, 230 V ~ 50 Hz
Potenza assorbita	1400 W (stimato)
Peso (senza cavo)	2,5 kg (stimato)
Filettatura mandrino	M14 (standard)
Sistema di bloccaggio rapido	Quick (M-Quick)
Funzioni principali	Smerigliatura, taglio, levigatura, spazzolatura
Cappa di protezione	Tipo A/B/C a seconda dell'uso, regolabile senza attrezzi
Impugnatura supplementare	Rimovibile, montaggio sinistro o destro
Dispositivi di sicurezza	Sgancio S-automatic, bloccaggio mandrino, sicurezza anti-riavvio
Manutenzione e pulizia	Pulizia regolare delle fessure di aerazione
Ricambi	Accessori Metabo originali
Riparabilità	Da riparatore Metabo autorizzato
Classe di protezione	II (doppio isolamento)
Dimensioni (L×l×h)	280 × 125 × 100 mm (stimato)

Domande frequenti - T 13125 Set Tuck METABO

Quali tipi di dischi posso usare con la Metabo T 13125?

È possibile utilizzare mole di sgrossatura, mole da taglio (metallo, muratura), dischi diamantati, spazzole metalliche, piatti di levigatura e accessori per lucidatura (a seconda del modello). Assicurarsi di rispettare il diametro max. di 125 mm e la velocità massima.

Come cambiare il disco sulla smerigliatrice Metabo T 13125?

Scollegare l'apparecchio. Bloccare il mandrino con il pulsante rosso (M-Quick). Utilizzare il dado di serraggio Quick: girare a mano in senso antiorario per serrare. Per allentare, azionare il pulsante M-Quick poco prima dell'arresto completo. Se il disco è spesso (>7,1 mm), utilizzare il dado a due fori frontali con la chiave a nottolini.

Come regolare la velocità di rotazione?

Utilizzare la rotella di regolazione della velocità (riferimento 8). Giralo su un numero alto per una velocità veloce, basso per una velocità lenta. Adattare la velocità all'accessorio: velocità alta per mole da taglio, media per spazzole, bassa per levigatura.

Qual è la funzione dello sgancio di sicurezza S-automatic?

Lo sgancio S-automatic arresta immediatamente la macchina in caso di blocco improvviso del disco, riducendo il rischio di contraccolpi e lesioni. Se il sistema si attiva, rilasciare l'interruttore ed eliminare la causa del blocco prima di riavviare.

Posso usare questa smerigliatrice per lucidatura?

La lucidatura è possibile solo sui modelli menzionati WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT. Per il modello T 13125, la lucidatura non è raccomandata. Utilizzare una lucidatrice angolare Metabo per risultati ottimali.

Come manutenere la mia smerigliatrice Metabo T 13125?

Pulire regolarmente le fessure di aerazione con un aspirapolvere o aria secca (indossare maschera e occhiali). Controllare le condizioni del cavo e degli accessori. Sostituire immediatamente qualsiasi cappa o impugnatura danneggiata.

Cosa fare se la spia elettronica si accende durante il lavoro?

La spia elettronica indica un sovraccarico. Lasciare girare la macchina a vuoto fino a quando si spegne. Se la spia lampeggia e la macchina non si avvia, la protezione contro il riavvio è attiva: spegnere e riaccendere l'apparecchio.

Quali cappe di protezione utilizzare per ogni tipo di lavoro?

Utilizzare la cappa di tipo A per il taglio, tipo B per la levigatura, tipo C per entrambi (combinato), tipo D per le mole a tazza, tipo E/F per l'aspirazione. Non mescolare le cappe: una cappa sbagliata può causare perdita di controllo.

Posso utilizzare accessori non Metabo?

Si consiglia vivamente di utilizzare solo accessori Metabo originali conformi alle specifiche (diametro, velocità, filettatura). L'uso di accessori non adatti può comportare rischi di rottura, contraccolpi o lesioni.

Dove trovare i ricambi e far riparare la mia smerigliatrice?

I ricambi sono disponibili sul sito Metabo (www.metabo.com). Le riparazioni devono essere effettuate da un riparatore autorizzato Metabo. Non tentare di riparare la macchina da soli, tranne per la sostituzione degli accessori.

MANUALE UTENTE T 13125 Set Tuck METABO

it Istruzioni originali 43

es Manual original 52

pt Manual original 61

sv Originalbruksanvisning 70

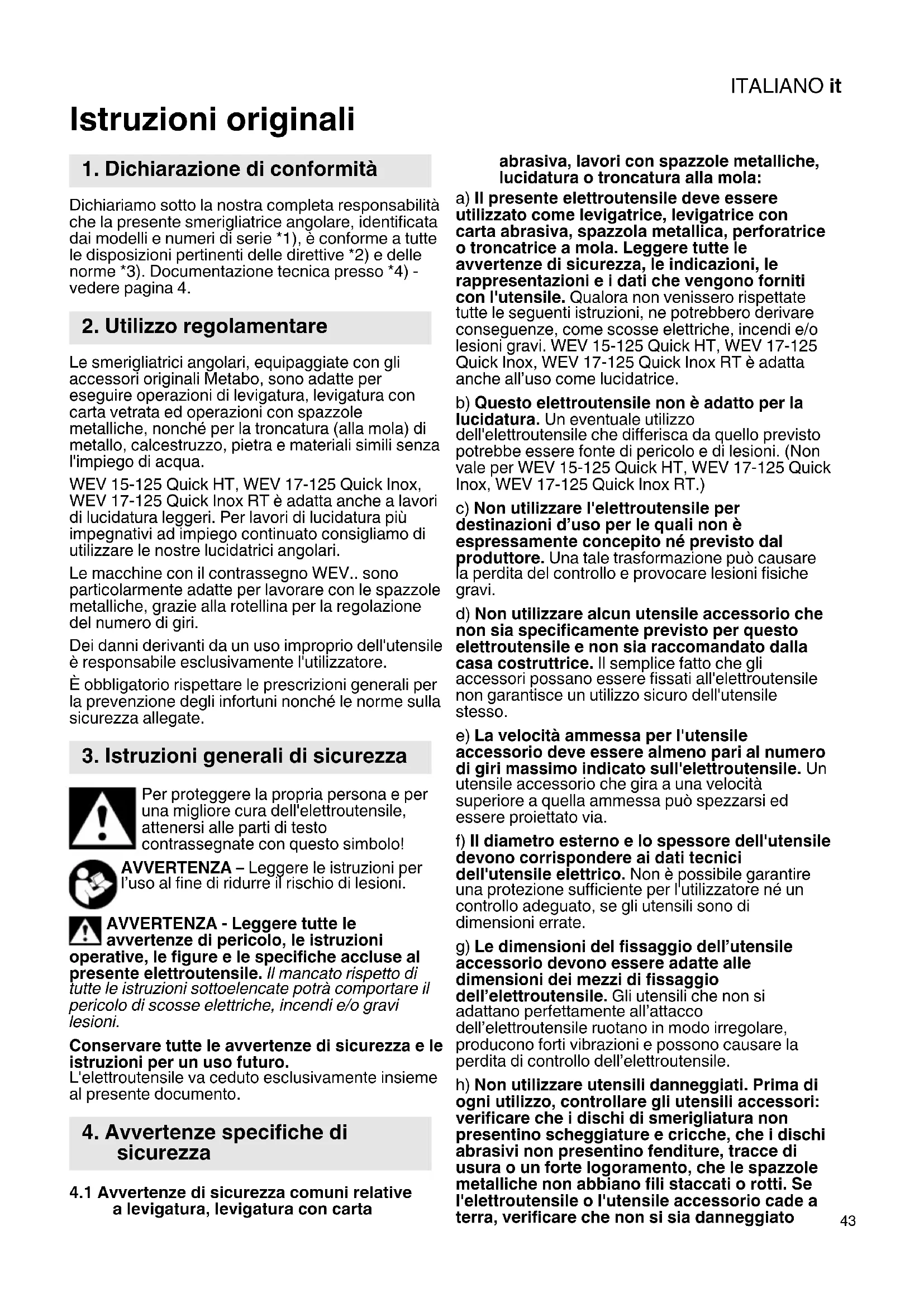

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che la presente smerigliatrice angolare, identificata dai modelli e numeroi di seri e^1) , è conforme a tutte le disposizioni pertinenti delle direttive ^2) e delle norme ^3) . Documentazione tecnica presso ^4) - vedere pagina 4.

2. Utilizzo regolamentiare

Le smerigliatrici angolari, equipaggiate con gli accessori originali Metabo, sono adatte per eseguire operazioni di levigatura, levigatura con carta vetrata ed operazioni con spazzole metalliche, nonché per la troncatura (alla mola) di metallo, calcestruzzo, pietra e materiali simili alla l'impiogo di acqua.

WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT è adattaanche a lavori di lucidatura leggeri. Per lavori di lucidatura più impregnativi ad impiego continuato consigliamo di utilizzare le nostre lucidatrici angolari.

Le macchine con il contrassegno WEV.. sono particolarmente adatte per lavorare con le spazzole metalliche, grazie alla rotellina per la regolazione del numero di giri.

Dei danni derivanti da un uso impropero dell'utensile è responsabile esclusivamente l'utilizzatore.

E obblatorio rispetto are prescrizioni generali per la prevenzione degli infortuni nonché le norme sulla sicurezza allegate.

3. Istruzioni generali di sicurezza

Per proteggere la propria persona e per una migliorare cura dell'eletttroutensile, attenersi alle parti di testo contrassegnate con questo simbolo!

AVVERTENZA Leggere le struzioni per l'uso al fine di ridurre il rischio di lesioni.

AVVERTENZA - Leggere tutte le avvertenze di pericolo, le istruzioni rative, le figure e le specifiche accluse alente eletttroutensile. Il mancato rispetto di le istruzioni sottoelencate potra comportare il colo di scosse elettriche, incendi e/o gravi.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.

L'eletttroutensile va ceduto esclusivamente insieme al presente documento.

4. Avverenze specifiche di sicurezza

4.1 Avvertenze di sicurezza comuni relative a levigatura, levigatura con carta

abrasiva, lavori con spazzole metalliche, lucidatura o troncatura alla mola:

a) Il presente elettroutensile deve essere utilizzato come levigatrice, levigatrice con carta abrasiva, spazzola metallica, perforatrice o troncatrice a mola. Leggere tutte le avventenze di sicurezza, leindicazioni, le rappresentazioni e i dati che vengono forniti con l'utensile. Qualora non venissero rispetto delle seguenti istruzioni, ne potrebbero derivare consequences, come scosse elettriche, incendi e/o lesionsi gravi. WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT è adattaanche all'uso come lucidatrice.
b) Questo eletttroutensile non è adatto per la lucidatura. Un eventuale utilizzato dell'eletttroutensile che differisca da quello previsto potrebbe essere fonte di pericolo e di lesioni. (Non vale per WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT.)
c) Non utilizzato l'eeltroutensile per destinazioni d'uso per le quali non è espressamenteconcepto né previsto dal produttore. Una tale trasformazione più causare la perdita del controllo e provocare lesioni fisiche gravi.
d) Non utilizzato alcun utensile accessorio che non sia specificamente previsto per quello eletttroutensile e non sia raccomandato alla casa costrutrice. Il semplice fatto che gli accessori possano essere fissati all'eletttroutensile non garantisce un utilizzo sicuro dell'utensile stesso.
e) La velocità ammessa per l'utensile accessorio deve essere almeno pari al numero di giri massimo indicato sull'elettrotensile. Un utensile accessorio che gira a una velocità superiore a quella ammessa può spezzarsi ed essere proiettato via.
f) Il diametro esterno e lo spessore dell'utensile devono corrispondere ai dati tecnici dell'utensile elettrico. Non è possibile garantire una protezione sufficiente per l'utilizzatore né un controllo adeguato, se gli utensili sono di dimensioni errate.
g) Le dimensioni del fissaggio dell'utensile accessorio devono essere adatte alle dimensioni dei mezzi di fissaggio dell'elettROUTensile. Gli utensili che non si adattano perfettamente all'attacco dell'elettROUTensile ruotano in modo irregolare, producono forti vibrazioni e possono causare la perdita di controllo dell'elettROUTensile.
h) Non utilizzato utensili danneggiati. Prima diogni utilizzato, controllare gli utensili accessori: verificare che i dischi di smerigliatura non presentino scheggiature e cricche, che i dischi abrasivi non presentino fenditure, tracce di usura o un forte logoramento, che le spazzole metalliche non abbiano fili staccati o rotti. Se l'eletttroutensile o l'utensile accessoriocade a terra, verificare che non si sia danneggiato

ITALIANOit

oppure utilizzare un utensile integro. Una volta che l'utensile è stato controllato e montato, non soffermarsi - né lasciar soffermare persone eventualmente presenti nelle vicinanze - in prossimità del livello di funzionamento dell'utensile rotante e tenere l'utensile in funzione al massimo dei giri per un minuto. Gli utensili accessori eventualmente danneggiati solitamente si rompono durante questo test.

i) Indossare l'equipaggiamento di protezione personale. In base all'applicazione, indossare una protezione integrale per il viso, una protezione per gli occhi o occhiali protettivi. Se necessario, indossare una mascherina antipolvere, protezioni acustiche, quanti da lavoro o un grembiule protettivo che impedisce alle piccole particelle di abrasivo e di materiale di raggiungere il corpo. Gli occhi devono essere protetti da eventuali corpi estranei vaganti, prodotti dalle diverse applicazioni. La mascherina antipolvere e/o la protezione per le vie respiratoriae devono filtrare la polvere che si produce durante l'impiogo del dispositivo. Un forte rumore prolongato può causare una perdita di udito.
j) Assicurarsi che le altre persone mantengano una distance di sicurezza dall'area di lavoro. Tutte le persone che si trovano all'interno dell'area di lavoro devono indossare l'equipaggiamento di protezione personale. Eventuali frammenti del pezzo in lavorazione o di utensili accessori rotti potrebbero saltare via e causare lesionianche aldi fuori dell'area di lavoro.
k) Afferrare l'elettroutensile soltanto delle superfici di presa isolate, quando si eseguono lavori durante i quali è possibile che l'utensile entri in contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere sotto tensioneanche i componenti metallici dell'attrezzo e provocareosiuna scossa elettrica.
I) Tenere il cavo di alimentazione lontano dagli utensili rotanti. Se si perde il controllo dell'apparecchio, il cavo di alimentazione cui essere tagliato o danneggiato e la mano o il braccio dell'utilizzatore possono entrare in contatto con l'utensile rotante.
m) Non posare mai l'utensile elettrico prima che l'utensile non si sa arrestato completeness. L'utensile in rotazione cui entrare in contatto con la superficie di appoggio, facendo perdere all'utilizzatore il controllo dell'elettROUTensile.
n) Non mettere mai in funzione l'elettroutensile durante il trasporto. Gli indumenti dell'utilizzatore potrebbero entrare accidentallymente in contatto con l'utensile accessorio in rotazione e cià potrebbe causare lesioni.
o) Pulire regolarmente le fenditure di ventilazione dell'eletttroutensile. La ventola del motore attira la polvere nella carcassa e un forte accumulo di polvere di metallo cui causare pericoli di natura elettrica.
p) Non utilizzato l'eeltroutensile in prossimita di materiali infiammabili. Le scintille potrebbero incendiare quosti materiali.

q) Non utilizzato alcun utensile che richieda l'uso di refrigerante liquido. L'impiego di acqua o di altri refrigeranti liquidi cui provocare una scossa elettrica.

4.2 Contraccolpo e relative avventenze di sicurezza

Il contraccolpo è la reazione improvvisa che si verifica quando l'utensile accessorio in rotazione, come una mola, un platorello o una spazzola metallica, si inceppa o si blocca. Quando rimane inceppato o bloccato nel materiale in lavorazione, l'utensile accessorio rotante si arresta in modo brusco. Nel punto di Bloccaggio, un elettROUTensile privo di controllo subisce un'accelerazione contraria al senso di rotazione dell'utensile accessorio.

Se, ad esempio, un disco di smerigliatura resta bloccato o inceppato nel pezzo in lavorazione, è possibile che il bordo del disco stesso - che affonda nel materiale - resti impigliato e quindi il disco si rompa o provochi un contraccolpo. Il disco di smerigliatura si sposta quindi improvisamente verso l'operatore o in direzione opposta, a seconda del senso di rotazione del disco al momento dell'inceppamento. In quello contesto èanche possibile che i dischi di smerigliatura si rompano.

Il contraccolpo è la conseguenza di un utilizzato errato dell'elettroutensile e/o di condizioni di lavoro inadeguate. Puo essere evitato adottando le misure precauzionali descritte di seguito.

a) Afferrare sempre saldamente l'elettROUTensile ed assumere una postura del corpo e delle braccia che permetta di attutire le eventuali forze di contraccolpo. Utilizzato sempre l'impugnatura supplementare, se disponibile, per avere il massimo controlo possibile sulle forze di contraccolpo o sulle forze di reazione all'avviamento. L'utilizzatore cui dovano dominare le forze di contraccolpo e di reazione adottando misure di sicurezza idonee.
b) Non avvincare mai le maniagli utensili in rotazione. In caso di contraccolpo, l'utensile vu venire in contatto con la mano dell'utilizzatore.
c) Tenere il corpo lontano dall'area in cui si può eventualmente spostare l'utensile elettrico in caso di contraccolpo. Il contraccolpo spinge l'eeltroutensile nella direzione opposa al senso di rotazione del disco di smerigliatura nel punto in cui si è bloccato.
d) Lavorare con particolare attenzione vicino ad angoli, spigoli vivi ecc. Evitare che l'utensile accessorio venga sbalzato via dal pezzo in lavorazione e che resti inceppato. In presenza di angoli o spigoli affiliati o quando viene sbalzato via, l'utensile accessorio tende ad incepparsi. Questo provoca una perdita del controllo o un contraccolpo.
e) Non utilizzare lame per seghe a catena per il taglio del legno, né dischi diamantati per troncare a segmenti con una distanza tra i segmenti maggiore di 10 mm, né lame dentate. Gli utensili accessori di quello tipo causano spesso un contraccolpo o la perdita di controllo dell'elettroutensile.

4.3 Avverenze di sicurezza particolari per la levigatura e la troncatura alla mola:

a) Utilizzare esclusivamente gli abrasivi omologati per il proprio elettroutensile e il carter di protezione previsto per tali abrasivi. Gli abrasivi non previsti per l'eeltroutensile non possono essere schermati adeguatamente, pertanto non sono sicuri.
b) I dischi di smerigliatura a centro depresso devono essere montati in modo che la superficie levigante si trovi al di sotto del bordo del carter di protezione. Una mola montata in modo non corretto, che sporge il bordo del carter di protezione, non può schermata adeguatamente.
c) Il carter di protezione deve essere applicato all'elettROUTensile in modo sicuro e va regolato in modo da garantire la massima sicurezza, ossia in modo che solo la minima parte possibile dell'abrasivo sia rivolta verso l'utilizzatore. Il carter di protezione contribuisce a proteggere l'utilizzatore da eventuali frammenti, contatti accidentali con l'abrasivo o scintille che potrebbero innescare incendi sugli indumenti.
d) Gli abrasivi devono essere utilizzati escludamente per le applicazioni raccomandate. Per esempio: non levigare mai con la superficie laterale di un disco da taglio. I dischi da taglio sono concepti per l'asportazione di materiale per mezzo del bordo del disco. Le forze che agiscono lateralmente su quosti tipi di abrasivi possono provocare la rottrura del disco stesso.
e) Utilizzare sempre flange di serraggio non danneggiate, di forme e dimensioni adeguate per il disco di smerigliatura scelto. Le flange adatte sorreggono il disco di smerigliatura, riducendo al minimo il rischio di una rottura del disco stesso. Le flange per dischi da taglio possono differenziiarsi dalle flange per altri dischi di smerigliatura.
f) Non utilizzato dischi di smerigliatura usurati, concepi per elettroutensili più grandi. I dischi di smerigliatura per gli elettroutensili grandi non sono adatti al numero di giri più elevato degli utensili piccoli e possono rompersi.
g) Quando si utilizzato mole per una dopbia finalità, impiegare sempre il carter di protezione adatto alla specifica applicazione. Se non si usa il carter di protezione giusto, cui venire meno lo schermaggio desiderato e si possono subire gravi lesioni.

4.4 Ulteriori particolari avventenze di sicurezza per la troncatura alla mola:

a) Evitare che il disco da taglio si blocchi o che sua sottoposto ad una pressione di appoggio eccessiva. Non eseguire tagli di profondità eccessiva. In seguito al sovraccarico del disco da taglio, aumento la sollecitatione del disco stesso e quindi la probabilità che il disco si inceppi o si blocchi, di consegenza aumento ante il rischio di contraccolpo o di rottura del disco.
b) Evitare l'area antistante e retrostante il disco da taglio in rotazione. Se l'utilizzatore allontana

da se il disco da taglio nel pezzo in lavorazione, in caso di un contraccolpo l'electroutensile con il disco rotante viene indirizzato direttamente verso l'utilizzatore.
c) Se la mola per troncare si inceppa o se si desidera interrompere il lavoro, disattivare l'elettROUTENSILE e tenerlo fermo finché la mola non si è arrestata completeness. Non tentare mai di estrarre il disco dal taglio nelle è ancora in movimento. Ciò può causare un contraccolpo. Rilevare ed eliminare la causa del blocco.
d) Non riattivare l'elettROUTensile finché si trov a all'interno del pezzo in lavorazione. Prima di proseguire con cautela l'incisione, aspettare che il disco di taglio raggiunga il massimo numero di giri. In caso contrario il disco potrebbe incepparsi, saltare via dal pezzo in lavorazione o causare un contraccolpo.
e) Fissare i pannelli o i pezzi in lavorazione di grande dimensioni, in modo da evitare il rischio di un contraccolpo in caso di blocco del disco da taglio. I pezzi in lavorazione di grande dimensioni si possono flettere sotto il loro stesso peso. Il pezzo in lavorazione deve essere sorretto su entrambi i lati del disco, sia in prossimità della linea di taglio, sia sui bordi.
f) Prestare particolare attenzione in caso di "tagli a immersione" in pareti esistenti o in altre zone di cui non si conosce la struttura interna. Il disco da taglio immerso nel materiale cui potà causare un contraccolpo in caso di taglio di tubazioni del gas o dell'acqua, di cavi elettrici o di altri oggetti.
g) Non eseguire tagli curvi. Un sovraccorico della mola per troncare aumento la sollecitatione della mola stessa e incrementa la probabilità che la mola si inclini o si blocchi, di conseguenza aumento il rischio di contraccolpo o di una rottrura della mola, il che può provocare gravi lesioni.

4.5 Avverenze di sicurezza particolari per la levigatura con carta vetrata:

a) Utilizzare i fogli abrasivi della giusta dimensione e seguire le istruzioni del produttore per la scelta dei fogli. I fogli abrasivi sporgenti dal platorello possono causare lesions nonché provocare inceppamento, strappo dei fogli stessi o un eventuale contraccolpo.

4.6 Solo per WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT: Avvertenze di sicurezza particolari per la lucidatura:

a) Verificare che non vi siano parti mobili nella cuffia di lucidatura, in particolare cavi di fissaggio. Sistemare o accoriare i cavi di fissaggio. Cavi di fissaggio allentati o attorcigliati possono imprigionare le dita oppure rimanere impigliati nel pezzo in lavorazione.

4.7 Avventenze di sicurezza particolari per le lavorazioni con spazzole metalliche:

a) Tenere in considerazione che la spazzola metallica perde pezzi di filo metallico anche durante il normale utilizzato. Non sovraccaricare

ITALIANOit

i fili metallici esercitando una pressione di appoggio eccessiva. I pezzi di filo metallico che si staccano possono penetrare molto facilementeattraverso i vestiti sottili e/o nella pelle.
b) Se è raccomandato l'uso di un carter di protezione, evitare che tale carter e la spazzola metallica entrino in contatto. Il diametro delle spazzole circolari e delle spazzole a tazza piùurrente a causa della pressione di appoggio e delle forze centrifughe.

4.8 Ulteriori avventenze per la sicurezza:

AVVERTENZA - Indossare sempre gli locchiali protettivi.

Indossare le protezioni acustiche.

AVVERTENZA - Utilizzato l'utensile elettrico sempre con entrambe le mani.

Non utilizzato il carter di protezione levigatura per operazioni di troncatura. Per ragioni di sicurezza, in caso di lavori di

troncatura alla mola utilizzato il carter di protezione specifico.

Non utilizzato dischi diamantati per troncare a segmenti con fenditure maggiori di 10mm . Sono consentiti sostanto angoli di taglio negativi.

Utilizzare le mole per troncare legate soltanto se sono rinalforzate.

Utilizzare gli spessori elastici, se quosti vengono forniti con l'abrasivo e qualora si rivelasse necessario.

Rispettare leindicazioni del produttore dell'utensile e degli accessori! Proteggere i dischi dal grasso e dagli urti!

Gli utensili devono essere conservati e manipolari con cura secondo le istruzioni del produttore.

Non utilizzare mai mole per troncare per operazioni di sgrossatura o sbavatura! I dischi da taglio non possono essere esposti ad alcuna pressione laterale.

Il pezzo in lavorazione dev'essere saldamente appoggiato ed essere fissato in modo da non scivolare, ad es. utilizzando apposti dispositivi di fissaggio. Pezioni in lavorazione di grande dimensioni devono essere sufficientemente sostumenti.

Qualora vengano utilizzati utensili con inserto filettato, l'estremità del mandrino non deve venire in contatto con il fondo del foro dell'utensile da levigatura. Accertarsi che la filettatura dell'utensile sia sufficientemente lunga da poter alloggiare completeness il mandrino. La filettatura dell'utensile deve adattarsi al filetto del mandrino. Per quanto riguarda la lunghezza del mandrino e la filettatura del mandrino vedere pagina 4-5 ed il capitolo 14. Dati Tecnici.

Si raccomanda di utilizzato un impianto di aspirazione stazionario adeguato. Appicare sempre a monte un interrottore di sicurezza FI (RCD) con corrente di scatto max. di 30mA . In caso

di spegnimento della smerigliatrice angolare per mezzo dell'interruttore di sicurezza FI, controllare e pulire il dispositivo. Vedere il capitolo 9. Pulizia.

Utensili danneggiati, ovalizzati e/o vibranti non devono essere utilizzati.

Evitare di arrecare danno a tubazioni del gas o dell'acqua, linee elettriche e muri portanti (statica).

Estrarre la spina dalla presa prima di eseguire qualsvoglia intervento di regolazione, modifica o manutenzione della macchina.

Frizione di sicurezza Metabo S-automatic. Quando interviene la frizione di sicurezza disattivare immediatamente la macchina!

Un'impugnatura supplementare eventually danseggiata o logora dev'essere sostituita. Non mettere in funzione l'utensile qualora l'impugnatura sua difettosa.

Un carter di protezione danneggiato o logoro dev'essere sostituito. Non mettere in funzione la macchina qualora il carter di protezione sia difettioso.

Fissare i pezzi in lavorazione piccoli. Ad esempio, bloccarli in una morsa a vite.

Se le mole montate su flangia vengono impiegate per una doppia finalità (mole per levigatura e troncatura combinate), si possono utilizzare除去 i seguenti tipi di carter di protezione: A e C. Vedere il capitolo 11..

Utilizzare il carter di protezione giusto:

L'uso di un carter di protezione errato più comportare una perdita del controllo e quindi provocare gravi lesioni. Esempi di uso errato:

• se si utilizza un carter di protezione del tipo A per la levigatura laterale, il carter di protezione e il pezzo in lavorazione possono disturbarsi a vicenda, pregiudicando il controllo del disposativo.
• se si utilizza un carter di protezione del tipo B per la troncatura con mole per troncare legate, vi è un maggior rischio di essere esposti a scintille e particelle di levigatura espulse, nonché a frammenti della mola se quest'ultima si rompe.
• se si utilizza un carter di protezione del tipo A, B, C per la troncatura alla mola o per la levigatura laterale nel calcestruzzo o nella muratura, vi è un maggior rischio legato all'esposizione alla polvere e alla perdita del controllo con seguente contraccolpo.
• se si utilizza un carter di protezione del tipo A, B, C con una spazzola a tazza più spessa di quanto consentito, i fili possono colpire il carter di protezione e quindi rompersi.
  Utilizzare sempre il carter di protezione adatto all'utensile accessorio. Vedere il capitolo 11..

Riduzione della formazione di polvere:

AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio: - piombo in vernici contenti piombo,

• polvere minerale proveniente da mattoni, cemento e altri materiali edili,
• arsenico e cromo provenienti da legno trattato chimicamente.

Il rischio di但这a esposizione varia a seconda della frequenza con cui si effettua quello tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche.

Cio valeanche per la polvere proveniente da altrimateriali,come ad es.alcuni tipi di legno (come lapolvere di quercia o di faggio),metalli,amianto.
Altre malattie note sono ad es.le reazioni allergichee le malattie alle vie respiratoria.Impedire alla polvere di raggiungere il corpo.

Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).

Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.

Per lavori speciali, utilizzare accessori adeguati. In quello modo, nell'ambiente si diffonde in maniera incontrlata una minore quantità di particelle.

Utilizzare un sistema di aspirazione adatto.

Ridurre la formazione di polvere procedendo como seque:

• Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di se o sulle persona che si trovano nelle vicinanze, né sulla polvere depositata.
• Utilizzare un impianto di aspirazione e/o un depuratore d'aria.
• Ventilare bene il luogo di lavoro e tenerlo pulitotramite aspirazione.Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.
• Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.

5. Vista complessiva

Vedi vagina 2.

1 Dado di serraggio Quick *
2 Flangia di supporto
3 Mandrino
4 Bottone per il bloccaggio del mandrino

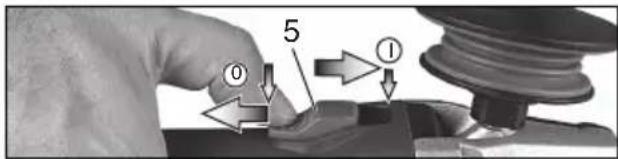

5 Interruttore a cursore di accensione/spegnimento *
6 Impugnatura
7 Display elettronico *
8 Rotella di regolazione per impostazione numero giri *
9 Pulsante interrupttore
10 Blocco dell'accensione *
11 Impugnatura supplementare / Impugnatura supplementare con ammortizzazione delle vibrazioni *
12 Carter di protezione
13 Dado a due fori
14 Chiave a due fori

15 Leva di fissaggio del carter di protezione

• in base alla dotazione/non compreso nella fornitura

6. Messa in funzione

Prima della messa in funzione verificare che la tensione di alimentazione elettrica disponibile corrisponda ai dati elettrici riportati sulla targhetto del modello.
Applicare sometime a monte un interruptore di sicurezza FI (RCD) con corrente di scatto max. di 30mA .

6.1 Montaggio dell'impugnatura supplementare

Lavorare solamente con l'impugnatura supplementare montata (11)! Avvitare a fondo l'impugnatura supplementare sul lato sinistro o destro della macchina.

6.2 Applicazione del carter di protezione

Per motivi di sicurezza, impiegare esclusivamente il carter di protezione appositamente previsto per il relative utensile accessorio! L'uso di un carter di protezione errato cui potro camportare una perdita del controlo e quindi provocare gravi lesioni. Vedere anche il capitolo 11. Accessori!

Vedere pagina 3, illustrazione C.

• Premere e tenere premuta la leva (15). Portare il carter di protezione (12) nella posizioneindicata.
• Rilasciare la leva e ruotare il carter di protezione finché la leva stessa non si innesta in posizione.
• Premere sulla leva e ruotare il carter di protezione finché la zona chiusa non risulta rivolta verso l'utilizzatore.
• Verificare che il carter sia saldamente in posizione: la leva dev'essere innestata ed il carter di protezione non dev'essere in condizione di poter ruotare.

Utilizzare esclusivamente utensili sopra i quali il carter di protezione sporga di almeno 3,4 mm.

(Per effettuare lo smontaggio, eseguire le operazione in sequenza inversa.)

7. Montaggio del disco di smerigliatura

Prima di effettuare qualsiasi intervento di modifica: estrarre la spina alla presa. La macchina dev'essere spenta e il mandrino dev'essere fermo.
Per eseguire lavori con i dischi da taglio, per motivi di sicurezza dev'essere utilizzato il carter di protezione per operazioni di troncatura (vedere capitolo 11. Accessori).

ITALIANOit

7.1 Bloccaggio del mandrino

• Premere il pulsante di arresto del mandrino (4) e ruotare il mandrino (3) a mano finché il pulsante di arresto non scatta in posizione producendo un suono udibile.

7.2 Montaggio dei dischi di smerigliatura

Vedere pagina 2, illustrazione A.

• Montare la flangia di supporto (2) sul mandrino. La posizione sare corretta se, una volta insertita sul mandrino, la flangia non vuo essere ruotata. Soltanto W 9-100: avvitare sul mandrino la flangia di supporto con la chiave a due fori in modo tale che il collarino (di diametro 16 mm) sia rivolto verso l'alto.
• Appoggiare il disco di smerigliatura sulla flangia di supporto (2).

Il disco di smerigliatura deve pogiare sulla flangia di supporto in modo uniforme.

7.3 Stringere/allentare il dato di serraggio quick (in funzione della dotazione)

Stringere il dato di serraggio quick (1):

Applicare il dato di serraggio quick (1) solo su machine dotate del "sistema Metabo Quick".

Queste macchine si riconoscono dal pulsante di arresto mandrino rosso (4) con la scritta "M-Quick".

Se l'utensile montato nella zona di serraggio ha uno spessore superiore a 7,1 mm, il dato di

serraggio Quick non può essere utilizzato! Utilizzato quando il dato a due fori (13) con la chiave a due fori (14).

• Bloccaggio del mandrino (vedere capitolo 7.1).
• Inserire il dato di serraggio quick (1) sul mandrino (3) in modo tale che i 2 dentini facciano presa nelle 2 rispettive scanalature del mandrino. Vedere l'illustrazione a pagina 2.
• Serrare manualmente il dato di serraggio quick ruotandolo in senso orario.
• Mediente una forte rotazione in senso orario del disco di smerigliatura, stringere il dato di serraggio quick.

Allentare il dato di serraggio quick (1):

Solo se il dato di serraggio quick (1) è presente, è possibile bloccare il mandrino con

il relativo pulsante di arresto mandrino M-Quick (4)!

• Quando viene disinserito, la macchina riprende a funzionare.
• Poco prima dell'arresto del disco di smerigliatura, premere il pulsante rosso per l'arresto del mandrino M-Quick (4). Il dato di serraggio quick (1) si allenta automaticamente di ca. mezzo giro e si cui svitare alla ulteriori sforzi e essere l'ausilio di attrezzi.

7.4 Stringere/allentare il dato a due fori (in funzione della dotazione)

Utilizzato il dato a due fori, il pulsante di arresto mandrino (4) delve essere premuto

soltanto quando il mandrino è fermo.

Stringere il datoa due fori (13):

I 2 lati del dato a due fori sono diversi. Avvitare il dato a due fori sul mandrino come spiegato di seguito:

Vedere pagina 2, illustrazione B.

-X) In caso di dischi di smerigliatura sottili: Il collarino del dato a due fori (13) è rivolto verso l'alto, affinché il disco abrasivo sottile possa essere fissato in modo sicuro.
X) In caso di dischi di smerigliatura spessi: Il collarino del dato a due fori (13) è rivolto verso il basso, affinché il dato a due fori possa essere inserito in modo sicuro sul mandrino.
Z) Soltanto per W 9-100: Il collarino del dato a due fori è rivolto verso il basso, oppure la superficie piana è rivolta verso l'alto.
- Fermare il mandrino. Stringere il dato a due fori (13) ruotandolo in senso orario con l'apposita chiave a due fori (14).

Allentare il dato a due fori:

• Bloccaggio del mandrino (vedere capitolo 7.1).
  Svitare il dato a due fori (13) ruotandolo in senso antiorario con l'apposita chiave a due fori (14).

8. Utilizzo

8.1 Regolazione del numero di giri (in funzione della dotazione)

Impostare il numero di giri racommandotramite la rotella di regolazione (8).(cifra Bassa = numero di giri basso; cifra elevata = numero di giri elevato)

Dischi da taglio, dischi sgrossatori, mola a tazza, dischi da taglio diamantati: numero di giri elevato Spazzola: numero di giri medio

Platorello: numero di giri basso-medio
Note: Per eventuali lavori di lucidatura consigliamo di utilizzato le nostre lucidatrici angolari.

8.2 Attivazione/disattivazione

Tenere la macchina sempre con entrambe le mani.

Mettere daprima in funzione la macchina,\ quindi avvincare l'utensile al pezzo in\ azione.

Evitare l'avviamento accidentale: disinserirei, sempre la macchina quando la spina viene cata alla presa oppure se si è verificata terruzione di corrente.

Con l'avviamento continuo, la macchina continua a funzionare ancche se viene liberata presa. Pertanto, tenere sempre saldamente sarecchio con entrambe le mani afferrandolo de impugnature previste, assumere una postura e concentrarsi durante il lavoro.

Evitare che l'utensile aspiri la polvere e i trucioli o ne provochi movimenti vorticosi.

Dopo lo spegnimento, riporre l'utensile sostanto\ dopo che il motore si è completamente arrestato.

Utensili con interruptore a cursore:

Accensione: spingere l'interruttore a cursore in avanti (5). Per il funzionamento continuo, premerlo poi in basso fino all'innesto in posizione.

Spegnimento: premere sull'estremita posteriore dell'interruttore a cursore (5) e rilasciare.

Utensili con "interruptre paddle" (con funzione uomini morto):

Accensione: spingere il blocco dell'accensione (10) in direzione della freccia e premere il pulsante interrottore (9).

Spegnimento: rilasciare il pulsante erruttore (9).

Macchine con il contrassegno W...RT: Accensione temporanea (con funzione uomini presente)

Accensione: spingere in avanti l'interruttore a pulsante (9) e poi premere verso l'alto l'interruttore a pulsante (9).

Spegnimento: rilasciare l'interruttore a pulsante (9).

Dispositivi con il contrassegno W...RT: Funzionamento continuo (in funzione della dotazione):

Accensione: accendere il dispositivo come descritto sopra. Ore spingere di nuovo in avanti l'interrottore a pulsante (9) e rilasciarlo nella posizione anteriore per arrestare l'interruttore (9) (funzionamento continuo).

Spegnimento: premere l'interruttore a pulsante (9) versus l'alto e rilasciarlo.

8.3 Avvertenze per il lavoro

Esercitare con l'utensile una pressione uniforme e spostarsi avanti e indietro sulla superficie in modo che l'utensile montato non si surriscaldi

eccessivamente.

Sgrossatura: per ottenere un buon risultato lavorare con un angolo di incidenza di 30^ - 40^ .

Troncatura:

Durante i lavori di troncatura lavorare sempre a rotazione invertita (vedere figura). In caso contrario sussiste il pericolo che la macchina possa fuoriuscire in modo incontrato dal

taglio che si sta esuguendo. Procedere con un avanzamento regolare, adeguato al materiale in lavorazione. Non angolare il disco, non esercitare pressione, non oscillare.

Lavorare con le spazzole metalliche: Esercitare con la macchina una pressione uniforme.

8.4 Ruotare la testata ingranaggi

Vedere pagina 3, illustrazione D.

• Estrarre la spina di alimentazione.
• Svitare la vite di fissaggio (a) della leva (15). Rimuovere e mettere via la vite e la leva (con la sua parte in lamiera).
• Svitare le 4 viti della testata ingranaggi (b). ATTENZIONE! Non staccare la testata ingranaggi!
• Ruotare la testata ingranaggi verso la posizione desiderata alla staccarla.
• Avvitare le 4 viti della testata ingranaggi (b) nelle apposite filettature! Coppia di serraggio = 3,0Nm +/-0,3 Nm.
• Spostare a lato la molla che preme la leva in posizione e riappicare la leva (15) (con la sua parte in lamiera), stringere con la vite di fissaggio (a). Coppia di serraggio = 5,0Nm + / - 0,5Nm . Controllare che la leva funzioni correttamente: delve trovarsi sotto tensione a molla.

9. Pulizia

Durante la lavorazione possono depositari delle particelle all'interno dell'elettroutensile. Questo compromette il raffreddamento dell'elettroutensile. I depositi conduttori sono compromettere l'isolamento dell'elettroutensile e provocare pericoli elettrici.

Aspirare aria dall'elettroutensile regolarmente, spesso e a fondo,tramite le fenditure anteriori e posteriori, o soffiare con aria asciutta. Staccare prima l'utensile dall'alimentazione elettrica e indossare occhiali protettivi e una mascherina antipolvere adeguata. Durante il soffiaggio, accertarsi che l'aspirazione avvenga correttamente.

10. Eliminazione dei guasti

Macchine con elettronica VTC e TC:

Il display elettronico (7) si illumina e la velocità sotto carico diminuisce (non W...RT). Il carico della macchina è troppo elevato! Fare funzionare l'utensile a vuoto fino allo spegnimento del display elettronico.

ITALIANOit

Il dispositivo non entra in funzione. L'indicatore del segnale elettronico (7) (secondo I'equipaggiamento) lampegg

La protezione contro il riavvio è scattata. Se la spina viene inserita con il dispositivo accesso o viene ripristinata la corrente dopo un'interruzione, il dispositivo non si riavvia. Spagnere e riaccendere il dispositivo.

11. Accessori

Utilizzare solo accessori originali Metabo.
Vedi pagina 7.

Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti Istruzioni per l'uso.

Utilizzato sempre l'utensile accessorio adatto al tipo di lavoro da eseguire e il carter di protezione previsto. Vedere pagina 7. (Le figure sono a titolo di esempio).

Tipodi lavoro:

1 = levigatura con la superficie
2 = troncatura alla mola
3=foratura
4 = spazzole metalliche
5 = levigatura con carta abrasiva
6 = lucidatura

Utensili accessori:

1.1 = mola per sgrossare
1.2 = mola a tazza (ceramica)
1.3 = mola a tazza diamantata "muratura/ calcestruzzo"
2.1 = mola per troncare "metallo"
2.2 = mola per troncare "muratura/calcestruzzo"
2.3 = disco diamantato per troncare "muratura/ calcestruzzo"
2.4 = mola per troncare per doppia finalita (mola per levigatura e troncatura combinata)
3.1 = punte diamantate a corona
4.1 = spazzola circolare
4.2 = spazzola a tazza
5.1 = disco abrasivo lamellare
5.2 = platorello per fogli abrasivi
6.1 = accessori per lucidatura

Carter di protezione previsti:

Tipo A = carter di protezione per troncatura / carter di protezione incl. clip carter di protezione per troncatura alla mola

Tipo B = carter di protezione per levigatura

Tipocarter di protezione per levigatura e troncaturalla mola (combinazione)

Tip D = carter di protezione per mola a tazza

Tipoe = carter di protezione aspirazione per la levigatura superficiale

Tipof F = carter di protezione aspirazione per la troncatura alla mola

Altri accessori:

(vedi anche www.metabo.com)

A Filtro antipolvere

Ilaggio a maglia fine impedisce la penetrazione di particelle grossolane nel corpo motore. Rimuovere e pulire regolarmente.

B Staffa multiposizione per l'impugnatura supplementare

Permette diverse impugnature.

C Impugnatura supplementare a staffa

La gamma completa degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.

12. Riparazione

Le eventuali riparazioni degli utensili elettrici sono essere fissate esclusivamente da tecnici / elettriciisti specializzati!

Qualora il cavo di allacciamento venisse danneggiato, dovrè essere sostituito con un cavo di allacciamamento speciale.

Nel caso di elettroutensili Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per i relativi indirizzi, consultare il site www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.

13. Tutela dell'ambiente

La polvere di levigatura formatasi cui contenero sostanze nocive! Smaltire a regola d'arte.

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al riciclaggio di utensili fuori servizio, confezioni ed accessori.

I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al site www.metabo.com, nella sezione Assistenza.

Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la Direttiva Europea 2012/19/EU sulle apparetchiature elettriche ed elettroniche usate e la sua attuazione in conformità alle norme nazionali, le apparetchiature elettriche ESAuste devono essere raccolte separatamente, al fine di essere riutilizzate in modo eco-compatible.

14. Dati tecnici

Spiegazioni relative ai dati riportati a pagna 4. Dati i continui miglioramenti technologici, ci riserviamo il diritto di apportare modifiche alla preavviso. = diametro max. dell'utensile

t_max,1 = spessore max. consentito dell'utensile nella zona di serraggio in caso di utilizzo del dato a due fori (13)

t_max,2 = spessore max. consentito dell'utensile nella zona di serraggio in caso di utilizzo del dato di serraggio quick (1)

t_max,3 = disco da sgrosso/disco da taglio: max. spessore consentito dell'utensile

t_,4 = . spessore consentito delle spazzole a tazza

M = Fillettatura del mandrino

I = Lunghezza del mandrino

n^ = Nu mero di giri a vuoto (numero massimo di giri)

n_V^ = Numerodi giri a vuoto(regolabile)

P_1 = Assorbimento nominale di potenza

P2 =Potenza erogata

m = Pesoswana cavo di rete

Valori di misura rilevati secondo EN 62841.

Utensile di classe II

Corrente alternata

• Utensili con il contrassegno WE...: Eventuali disturbi ad alta energia e ad alta frequenza possono provocare oscillazioni nel numero di giri. Queste oscillazioni scompaiano non appena si neutralizzano i disturbi.

I suddetti dati tecnici sono condizionati delle tolleranze (corrispondono ai rispetti standardi validi).

Valori di emissione

Tali valori consentono di stimare le emissioni dell'eletttroutensile e di raffrontarle con altri eletttroutensili. In base alle condizioni d'impiego,allo stato dell'eletttroutensile o degli accessori, il carico effettivo potra risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza per l'utilizzatore, ad es. di carattere organizzativo.

La levigatura di lamiere sottili o di altri peszii leggermente vibranti con una grande

superficie cui provocare un'emissione acustica totale notevolmente più elevata (fino a 15 dB) rispetto ai valori di emissione acustica indicati. Per questi peszi si dovrebbe impedire quanto più possibile l'emissione acustica adottando opportuni provvedimenti, come ad es. applicando tappetini di smorzamento pesanti e flessibili. L'augmentata emissione acustica va considerataanche in fase di valutazione dei rischi relativamente all'inquinamento acustico e alla scelta di una protezione adeguata per l'udito.

Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calculato secondo la norma EN 62841:

a_h,SG = Valore di emissione di vibratione (levigatura di superfici)

a_h,DS = Valore di emissione di vibratione (levigatura con platorello)

a_h,P = Valore di emissione di vibrazione (lucidatura)

K_h,SG / DS / P = Incertezza (vibrazioni) Livello sonoro classe A tipico:

L_pA = Livello di pressione acustica

LWA = Livello di potenza acustica

K_pA, K_WA = Incertezza

Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A).

Indossare protezioni acustiche!

Manual original

M = Rosca del husillo
