T 13125 Set Tuck - Elektrinis kampinis šlifuoklis METABO - Nemokama naudojimo instrukcija

Prekės ženklas	Metabo
Modelis	T 13125 Set Tuck
Produkto tipas	Kampinis elektrinis šlifuoklis
Maksimalus disko skersmuo	125 mm
Tuščiosios eigos greitis (maks.)	11000 aps./min. (apytiksliai)
Reguliuojamas greitis	Taip, reguliavimo ratukas
Maitinimas	Laidinis, 230 V ~ 50 Hz
Sunaudojama galia	1400 W (apytiksliai)
Svoris (be laido)	2,5 kg (apytiksliai)
Verpstės sriegis	M14 (standartinis)
Greito užfiksavimo sistema	Quick (M-Quick)
Pagrindinės funkcijos	Šlifavimas, pjaustymas, poliravimas, šepetėliavimas
Apsauginis gaubtas	A/B/C tipas pagal paskirtį, reguliuojamas be įrankių
Papildoma rankena	Nuimama, montuojama kairėje arba dešinėje
Saugos įtaisai	S-automatic atjungimas, verpstės blokavimas, apsauga nuo netyčinio paleidimo
Priežiūra ir valymas	Reguliarus ventiliacijos angų valymas
Atsarginės dalys	Originalūs Metabo priedai
Remontabilumas	Per įgaliotą Metabo remonto meistrą
Apsaugos klasė	II (dviguba izoliacija)
Matmenys (I×P×A)	280 × 125 × 100 mm (apytiksliai)

Dažnai užduodami klausimai - T 13125 Set Tuck METABO

Kokio tipo diskus galiu naudoti su Metabo T 13125?

Galite naudoti šlifavimo akmenis, pjovimo akmenis (metalui, mūrui), deimantinius diskus, metalinius šepetėlius, šlifavimo plokštes ir poliravimo priedus (pagal modelį). Būtinai laikykitės maksimalaus 125 mm skersmens ir maksimalaus greičio.

Kaip pakeisti diską ant Metabo T 13125 šlifuoklio?

Išjunkite prietaisą. Užfiksuokite verpstę raudonu mygtuku (M-Quick). Naudokite Quick veržimo veržlę: sukite ranka prieš laikrodžio rodyklę, kad priveržtumėte. Norėdami atlaisvinti, paspauskite M-Quick mygtuką prieš visiškai sustojant. Jei diskas storas (>7,1 mm), naudokite dviejų priekinių skylių veržlę su kaištiniu raktu.

Kaip reguliuoti sukimosi greitį?

Naudokite greičio reguliavimo ratuką (ženklas 8). Sukite jį ant didelio skaičiaus, kad būtų didelis greitis, mažo – kad mažas. Pritaikykite greitį prie priedo: didelis greitis pjovimo akmenims, vidutinis – šepetėliams, mažas – šlifavimui.

Kokia yra S-automatic saugos atjungimo funkcija?

S-automatic atjungimas nedelsiant sustabdo mašiną, jei diskas staiga užsiblokuoja, sumažindamas atatrankos ir sužeidimų riziką. Jei sistema suveikia, atleiskite jungiklį ir pašalinkite užsiblokavimo priežastį prieš vėl paleisdami.

Ar galiu naudoti šį šlifuoklį poliravimui?

Poliravimas galimas tik modeliuose WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT. Modeliui T 13125 poliravimas nerekomenduojamas. Optimaliems rezultatams naudokite Metabo kampinį poliruoklį.

Kaip prižiūrėti mano Metabo T 13125 šlifuoklį?

Reguliariai valykite ventiliacijos angas dulkių siurbliu arba sausu oru (dėvėkite kaukę ir akinius). Patikrinkite laido ir priedų būklę. Nedelsiant pakeiskite bet kokį pažeistą gaubtą ar rankeną.

Ką daryti, jei darbo metu užsidega elektroninis indikatorius?

Elektroninis indikatorius rodo perkrovą. Leiskite mašinai veikti tuščiąja eiga, kol jis užges. Jei indikatorius mirksi ir mašina neužsiveda, apsauga nuo pakartotinio paleidimo yra aktyvi: išjunkite ir vėl įjunkite prietaisą.

Kokius apsauginius gaubtus naudoti kiekvienam darbo tipui?

Naudokite A tipo gaubtą pjovimui, B tipo – šlifavimui, C tipo – abiem (kombinuotas), D tipo – dubeniniams šlifavimo akmenims, E/F tipo – siurbimui. Nemašykite gaubtų: netinkamas gaubtas gali sukelti kontrolės praradimą.

Ar galiu naudoti ne Metabo priedus?

Labai rekomenduojama naudoti tik originalius Metabo priedus, atitinkančius specifikacijas (skersmuo, greitis, sriegis). Netinkamų priedų naudojimas gali sukelti lūžimo, atatrankos ar sužeidimų riziką.

Kur rasti atsargines dalis ir suremontuoti mano šlifuoklį?

Atsarginės dalys pasiekiamos Metabo svetainėje (www.metabo.com). Remontą turi atlikti įgaliotas Metabo remonto meistras. Nebandykite taisyti mašinos patys, išskyrus priedų keitimą.

NAUDOJIMO INSTRUKCIJA T 13125 Set Tuck METABO

Prisiimdami visa atsakomybe pareiskiame, kad sie kampinai slifuokliai, identifikuojami pagal tipa ir serijos numerj *1), atitinka visus taikomus direktyvug *2)ir standartu *3) reikalavimus. Techniniai *4) dokumentai -zr. 4 puslapj.

2. Naudojimo paskirtis

Kampinius šlifuoklius su originaliais „Metabo" priedais galima naudoti šlifavimo, šveitimo švitriniu popieriumi ar vieliniais šepeciais bei metalo, betono, akmens ir panasiμ medziagú abrazyvinio pjaustymo darbams nenaudojant vandens.

"WEV 15-125 Quick HT, WEV 17-125 Quick Inox", "WEV 17-125 Quick Inox RT" papildomai tinka lengviems poliravimo darbams. Nuolat atliekamiems sudetingiems poliravimo darbams rekomenduojame naudoti mûsç kampinius poliruoklius.

Irankiuose su zymeniu WEV.. yra sukimosi greicio regulatorius, todel jie ypač tinka darbams su vieliniais šepečiais.

Už Žalá, atsiradusiaq netinkamai naudojant iranki, atsako tik naudotojas.

Butina vadovautis bendrosiomis nelaimingu atsitikmu prevencijos taisyklémis ir pateiktais saugos nurodymais.

3. Bendrieji saugos nurodymai

Dél savo pačiu saugos ir saugodami savo elektrinj jranki atkreipkite démesi visas teksto vietas, pažymétas šiuo simboliu!

ISPEJIMAS - Kad sumažétu pavojus susižaloti, perskaitykite naudojimo instrukcija.

ISPEJIMAS - perskaitykite visus su šiuo irankiu pateiktus saugos nurodymus,

instrukcijas, ilustracijas ir specifikacijas. Jei nepaisysite toliau pateiktu instrukciju, galite patirti elektros smugj, sukelti gaisra ir / arba sunkiai susizaloti arba suzaloti kitus asmenis.

Issaugokite visus sagos ir kitus nurodymus -ju gali priireikti veliau.

Savo elektrinj jrankj perduokite tik kartu su šiais dokumentais.

4. Specialieji saugos nurodymai

4.1 Slifavimui, sveitimui svitriniu popieriumi, darbui su vieliniais sepeciais, poliravimui arba abrazyviniam p jovimui taikomi bendrieji saugos nurodymai:

a) Šj elektrinji jrankj galima naudoti kaip šlifuoklj, šlifuoklj su švitriniu popieriumi, vieliniu šepeciu, skylić pjovimo jrankj arba ir

abrazyvinio pjovimo jrankj. Perskaitykite visus saugos ir kitus nurodymus, paveikslelius ir duomenimis, pateiktus su siuo jrankiu. Jei nesilaikote toliau pateiktu nurodymu, kyla pavojus patirti elektros smugi, sukelti gaisra ir (arba) sunkiai susizaloti. "WEV 15-125 Quick HT, WEV 17-125 Quick Inox", "WEV 17-125 Quick Inox RT papildomai galima naudoti kaip poliruokli.

b) Siuo elektriniu jrankiu negalima poliruoti. Elektrinj jranki naudojant nenumatytiems tikslams gali buti pavojinga ir galima susizaloti. (Netaikomas "WEV 15-125 Quick HT, WEV 17-125 Quick Inox", "WEV 17-125 Quick Inox RT".)

c) Elektrinj irankj naudokite tik pagal gamintoj nurodyta specialia funkcija ir paskirtj. Del bet tokio pakeitimo irankis tapti nekontroliuojamu ir suzeisti.

d) Nenaudokite papildomo darbo jrankio, kurio gamintojas šiam elektriniam jrankiui specialiai nenumate ar nerekomendavo. Net jei priedus galima pritvirtinti prie jusu elektrinio jrankio, tai nereiskia, kad naudojamas elektrinis jrankis bus saugus

e) Papildomo darbo jrankio leistinas sukimosi greitis turi buti ne mazesnis nei ant elektrinio jrankio nurodytas didziausiasis sukimosi greitis. Greiciau nei leistinu greiciu besisukantis papildomas darbo jrankis gali luzti ir nuskrieti.

f) Papildomo darbo jrankio isorinis skersmuo ir storis turi atitiki jusu elektrinio jrankio matmenis. Netinkamo dydzio papildomu darbo jrankiu negalima tinkamai uzdengti ar kontrluoti.

g) Papildomo darbo jrankio tvirtinimo matmenys turi atitiki elektrinio jrankio tvirtinimo detaliu matmenis. Jei papildomu darbo jrankiu negalima tiksliai pritvirtinti prie elektrinio jrankio, jie sukasi netolygiai, labai vibruoja ir gali tapti nevaldomi.

h) Nenaudokite ap gadintu papildomu darbo jrankiu. Papildomus darbo jrankius kas kartapries naudodami patikrinkite, pvz., ar slifavimodiskai neistrupej, nejtruke, ar slifavimoleksteles nejtrukusios, nenudulisios, visiskainenusidevjesios, ar vieliniuose sepeciuosenera atsilaisvinusi arba nuluzusi vieluci. Jeielektrinis jrankis arba papildomas darbo jrankisnukrito, patikrinkite, arjis nepazeistas, arba naudokite nepazeista papildomar dorbo jranki. Jeipapildomadarbo jrankj patikrinote irjdjote, pasirupinkite, kad jus ir netoliesesantys zmones butu uz besisukancipapildomdarbo jrankio plokstumos ribu, irleiskite jrankui apie viena minut esuktisdiziausuojgreiciu.Pazeisti papildomi darbo jrankiai paprastai suluzta juos isbandant.

i) Naudokite asmenines apsaugos priemones. Atsižvelgdami i tai, kam irankj naudojate, naudokite visa veida dengiancias apsaugos priemones, akiu apsaugos priemones arba apsauginius akinius. Jei reikia, devekite kauke nuo dulkiu, klausos apsaugos priemone, apsaugines pirstines ar specialia prijouste,

LIETUVISKAIt

apsaugosiancius jus nuo smulkiu slifavimodulkiir medziag daleliu. Apsaugokite akis nuoskraidanciu svetimkuniu, susidaranciu ivairiainaudojant jranki. Kauke nuo dulkiu arbarespiratorius sulaiko naudojant jrankisusidarancias dulkes. Ilgesni laika bunanttriuksmingoje aplinkoje, gali susilpneti klausa.

j) Uztikrinkite, kad kiti asmenys butu saugiu atstumu iki jusy darbo zonos. Visi darbo zonoje esantys asmenys privalo naudoti asmenines apsaugos priemones. Nuluzusios ruosinio dalys arba sulze papildomi darbo jrankiai gali nuskrieti ir suzaloti netgi ne tiesioginexe darbo zonoje esancius asmenis.
k) Elektrini jranki laikykite tik už izoliuotu pavirsiu jrankiui suimti, jei dirbant papildomas darbo jrankis gali užkliudyti pasléptus elektros laidus arba paties jrankio maitinimo laida. Prisilitetus prie laido, kuriame yra ji Tampa, jiampa gali persiduoti metalinem s jrankio dalims ir sukelti elektros smugi.
I) Maitinimo laida saugokite nuo besisukanciu papildomu darbo irankiu. Nevaldomu tapes irankis gali perpjauti arba sugriebti maitinimo laida, o jusu plastaka ar ranka gali patekti i besisukanti papildomu darbo iranki.
m) Niekada nepadekite j salj elektrinio jrankio, kol papildomas darbo jrankis visiskai nesustojo. Besisukanciam papildomam darbo jrankiui prisilitus prie pavirsiaus, ant kurio ji dedate, elektrinis jrankis gali tapti nevaldomas.
n) Niekada neneškite veikiančio elektrinio
jrankio. Besisukantis papildomas darbo jrankis gali
pagriebti atsitiktinai su juo susilitetusius jusu
drabuzius ir jsigrezti jusu kūna.
o) Reguliariai valykite savo elektrinio irankio védinimo angas. Variklio ventilatorius jtraukia dulkes i korpusa; susikaupus dideliam metalo dulkiq kiekuii, gali kilti su elektra susijusiq pavoju.
p) Nenaudokite elektrinio jrankio šalia degiu medziagu. Kibirkstys galetu uždegti šias medziagas.
q) Nenaudokite papildomu darbo irankiu, kuriems reikia ausinimo skyscio. Naudojant vandenj ar kitus ausinimo skyscius, galima patirti elektros smugi.

4.2 Atatranka ir su ja susije saugos nurodymai

Atatranka yra staigi reakcija, ivykstanti besisukanciam papildomam darbo irankuii, pvz., slifavimo diskui, slifavimo lekstelei, vieliniam sepeciui ir pan., užsiblokavus arba istrigus. Istriges arba užsiblokaves besisukantis papildomas darbo jrankis staiga sustoja. Del to nevaldomas elektrinis jrankis sviedžiamas papildomo darbo jrankio sukimosi krypčiai blokavimo vietoje priesinga kryptimi.

Pvz.,slifavimo diskui jstrigus ruosinyje arba uzsiblokavus, i ruosini ileistas slifavimo disko krastas gali jstricti ir slifavimo diskas gali issokti arba sukelti atatranka. Tokiu atveju, priklausomai nuo disko sukimosi krypties blokavimo vietoje,

Šlifavimo diskas juda dirbančiojo link arba tolyn nuo jo. Šlifavimo diskai gali ir lužti.

Atatranka yra elektrinio jrankio netinkamo naudiojimo ir (arba) netinkamu darbo salgygu pasekmé. Jos isvengiama imantis tinkamu toliau aprasytu atsargumo priemoniu.

a) Tvirtai laikykite elektrinj jrankj, o rankos ir kūnas turi buti tokioje padétyje, kuri leistu pasipriesinti atatrankos jegai. Jei yra, visada naudokite papildomā rankena, kad jrankui sukantis dideliu greiciu geriau galetumete suvaldyti atatrankos jegas arba reakcijos momentus. Tinkamomis atsargumo priemonémis dirbantysis gali suvaldyti atatrankos ir reakcijos jegas.
b) Niekada nelaikykite rankos arti besisukanciu papildomu darbo jrankiu. Ivykus atatrankai, papildomas darbo irankis gali pereiti per jusu ranka.
c) Nebukite zonoje, kuria elektrinis irankis judes ivykus atatrankai. Atatranka sviedzia elektrinjranki slifavimo disko sukimosi krypciai blokavimo vietoje piresinga kryptimi.
d) Todél ypač Bukite atsargus dirbdami prie kampu, astriq briaunu ir pan. Užtikrinkite, kad papildomi darbo jrankiai neatsitrenktj i ruosinj ir nejstrictu. Ties kampais, astriomis briaunomis arba atsokes besisukantis papildomas darbo jrankis daznai jstringa. Del tojis tampa nevaldomas arba ivyksta atatranka.
e) Nenaudokite grandinizio pjuklo juostos medienai pjauti, segmentuoto deimantinio p jovimo disko, kurio atstumas tarp segmentu didesnis nei 10 mm ir dantyto p jovimo disko. Tokie papildomi darbo jrankiai daznai sukelia atatranka arba prarandama kontrolle.

4.3 Šlifavimui ir abrazyviniam p jovimui taikomi specialieji saugos nurodymai:

a) Naudokite tik jusu elektriniam jrankiui leidziamus naudoti abrazyvinius gaminius ir jiems numatyta apsaugini gaubta. Jusu elektriniam jrankui netinkamu abrazyviniu gaminiu negalima tinkamai uzdengti, todel jie yra nesaugus.
b) Lenktus šlifavimo diskus reikia pritvirtinti taip, kad ju šlifuojamasis paviršius neišsikištu už apsauginio gaubto krasto plokstumos. Netinkamai sumontuoto šlifavimo disko, kus kyso virš apsauginio gaubto krasto plokstumos, negalima pakankamai uždengti.
c) Apsaugin gaubt būtina gerai prittvirtinti prie elektrinio irankio ir siekiant užtikrinti didžiausia saugum nustaty taip, kad j dirbantjì butu nukreipta kuo mazesne neuždengto abrazyvinio gaminio dalis. Apsauginis gaubtas apsaugo dirbantjì nuo nuolaužu, atsitiktinio prisilitimo prie abrazyvinio gaminio bei drabuzius galinčiu uzdegti kibirkšciu.
d) Abrazyvinius gaminius galima naudoti tik rekomenduojamai naudojimo paskirciai. Pavyzdziui, niekada nešlifuokite pjovimo disko soniniu pavirsiumi. Pjovimo diska skirti medziagai pjauti disko briauna. Tokius

abrazyvinius gaminius veikiancios šoninës jego
gali juos sulaužyti.

e) Parinkta šilavimo diska visada tvirtinkite nepažeistomis tinkamo dydžio ir tinkamos formos tvirtinamosiomis jungémis. Tinkamos jungès apsaugo šilavimo diska, todél diskas rečiau sulúžta. Pjovimo disku jungès gali skirtis nuo kitu šilavimo disku jungiu.
f) Nenaudokite didesniu elektriniu jrankiu nusidevëjusi šlifavimo disku. Didesniu elektriniu jrankiu šlifavimo diskai netinka didesniu greiciu besisukantiems mažesniems elektriniams irankiams ir gali luzti.
g) Naudodami diskus, skirtus dviem tikslams, visada naudokite tinkama apsaugini gaubta atliekamiems darbams. Nenaudojant tinkamo apsauginio gaubto, gali trukti norimos apsaugos ir galima sunkiai susizeisti.

4.4 Kiti abrazyviniam pjovimui taikomi specialieji saugos nurodymai:

a) Stenkītes, kad pjoyimo diskas neužsiblokuotu, jo stipriai nespauskite. Nedarykite pernelyg giliu pjūviu. Perkrovos padidina pjoyimo diskui tenkancias apkrovas ir diskas gali greiciau persikreipti arba užsiblokuoti, todél padideja atatrankos arba abrazyvinio gaminio luzimo tikimiþe.
b) Nestovekite priesais besiskanti pjovimo diska ar už jo. Jei pjovimo diska ruosinyje stumsite toyn nuo saves, jykus atatrankai elektrinis jrankis su besiskanciu disku gali buti nusviestas tiesiaj jus.
c) Jei pjovimo disks istrigo arba nutraukete darba, elektrinj iranki isjunkite ir ramiai laiky kite, kol diskas nustos suktris. Niekada nebandykite iš pjuvio vietos istraukti dar besisukanci o pjovimo disko, kad nejvyktu atatranka. Nustatykite ir pašalinkite istrigimo prižasti.
d) Kol elektrinis jrankis yra ruosinyje, jo iš naujo nejjunkite. Pries atsargiai pjaudami toliau palaukite, kol p jovimo diskas vél ims sukts didžiausiuju greiciu. Priesingu atveju diskas gali istrigi, išokti is ruosinio arba sukelti atatranka.
e) Paremkite plokstes arba didelius ruosinius, kad jstrigus pjovimo diskui sumazétuy atatranks pavojus. Dideli ruosiniai gali jlinkti nuo savo svorio. Ruosinj butina parenti abiejose disko pusèse, tiek šalia pjūvio vietos, tiek prie krašto.
f) Bukite ypač atsargus iispjaudami jdubassienose arba kitose nepermatomose vietose. Besiskverbiantis pjoyimo diskas pjaudamas duju arba vandentiekio vamzdžius, elektros laidus arkitus daiktus gali sukelti atatranka.
g) Nepjaukite kreivalinijiniu pjviu. Perkrovos padidina pjovimo diskui tenkancias apkrovas ir diskas gali greiciau persikreipti arba uzsiblokuoti, todel padideja atatrankos arba abrazyvinio gaminio luizimo tikimybé, del ko galima sunkiai susizaloti.

4.5 Šveitimui švitriniu popieriumi taikomi specialieji saugos nurodymai:

a) Naudokite tinkamo dydzio slifavimo diskus ir vadovaukites gamintojo nurodymais slifavimo diskams pasirinkti. Už slifavimo lěksteléš issikiše slifavimo popieriaus lapai gali sužaloti, jstricti, suplysti arba sukelti atatranka.

4.6 Tik „WEV 15-125 Quick HT, WEV 17-125 Quick Inox“, „WEV 17-125 Quick Inox RT“: specialus saugos reikalavimali:

a) Nepalikite palaidu poliravimo gaubto daliu, ypač tvirtinimo virveliu. Paslépkite arba patrumpinkite tvirtinimo juosteles. Palaidos, kartu besisukancios tvirtinimo juosteles gali jtraukti jusu pirstus arba užsikabinti uz ruosinio.

4.7 Darbui su vieliniais šepečiais taikomi specialieji saugos nurodymai:

a) Atminkite, kad ir jprastai naudojant vielinjiSEPeti is je isbyra vielos gabaleliu. Vielos per stipriali nespauskite, kad apkrova netaptu per didele.Nuskriejantys vielos gabaleliai gali labai lengvai prakirsti plonus drabuzius ir (arba) oda.
b) Jei rekomenduojama užděti apsaugini gaubtá, užtikrinkite, kad apsauginis gaubtas ir vielinis šepetys nesiliestu. Lěkstès ir taures formos šepeciú skersmuo juos prispaudus bei del iscentrinić jęgu gali padideti

4.8 Kiti saugos nurodymai:

JSPÉJIMAS - Visada būkite su apsauginiais akiniais.

Devekite klausos apsaugos priemones.

JSPÉJIMAS - Elektrinj jranki visada naudokite abiem rankomis.

Nenaudokite šlifavimo prietaiso apsauginio gaubto abrazyvinio pjoyimo darbams.

Dirbdami su pjoyimo diskais, saugos imais naudokite apsauginj gaubtayvinio pjoyimo darbams.

Nenaudokite jokiü deimantiniu pjovimo disku su segmentu iispjovomis >10 mm. Leistini yra tik neigiamiei segmento pjovimo kampai.

Surištus p jovimo diskus naudoti tik tuo atveju, kai jie yra sutvirtinti.

Naudokite tamprius tarpiklius, jei jie tiekiami kartu su abrazyvine priemone ir butina juos naudoti.

Vadovaukites jrankio arba priedu gamintojo pateikta informacija! Disku neistepkite alyva ir saugokite juos nuo smugi!

Papildomus darbo jrankius reikia laikyti ir naudoti tik taip, kaip nurode gamintojas.

Pjovimo disku niekada nenaudoti rupiajam slifavimui arba nuoplaisoms salinti! Pjovimo disku negalima spausti sonu.

LIETUVISKAIt

Ruo'sinys turi buti tvirtai atremtas ir jtvirtantas, pvz., spaustuvais, kad nenuslystu. Didelius ruosinius butina pakankamai paremti.

Jei naudojate papildomus darbo jrankius su srieginiu jdeklu, uztikrinkite, kad suklio galas nesiliestu prie slifavimo jrankio perforuotojo pagrindo. lsitikinkite, kad papildomo darbo jrankiosriegis yra pakankamai ilgas sukliui jsukti. Papildomo darbo jrankio sriegis turi tiki suklio sriegiui. Suklio ilgis ir suklio sriegis, Zr 4-5 puslapj ir skyriu 14. Techniniai duomenys.

Rekomenduojama naudoti tinkama stacionaru siurbimo irengini. Visada papildomai irenkite pazaidos srove valdoma juntuva (RCD), suveikiant esant ne didesnei kaip 30mA srovei. Jei kampin slifuokli isjunge pazaidos srove valdomas juntuvas (RCD), irankj patikrinkite ir isvalykite. Zr. skyriu 9. Valymas.

Nenaudokite apgadintu, neapskritu ar vibruojanciu jrankiu.

Stenkitures nepažeisti duju ar vandentiekio
vamzdziu, elektros laidu ir laikanciuju (statines
savybes uztikrinanciu) sienu.

Pries jrankj kaip hors reguliuodami, pries uzdédami naujus priedus ar atlikdami techninés prieziuros darbus, ištraukite kistuka is elektrós lizdo.

"Metabo S-automatic" apsaugine mova. Suveikus apsauginei movai, nedelsiant isjunkite jranki!

Pakeiskite apgadinta arba sutrukinéjusia papildoma rankena. Nenaudokite jrankio su papildoma rankena, turinca trukumu.

Pakeiskite apgadinta arba sutrukinéjusi apsaugini gaubta. Nenaudokite irankio su apsauginiu gaubtu, turinci trukumu.

Pritvirtinkite mažus ruosinius. Pyz., jtvirtinkite spaustuvuose.

Jei naudiojami su junge sumontuoti diskai, skirti dviem tikslams (kombinuoti šlipavimo ir pjovimo diskai), leidžiama naudoti tik šio tipo apsauginius gaubtus: A tipa, C tipa.

Zr. 11. skyriu.

Tinkamo apsauginio gaubto naudojimas:

Del netinkamo apsauginio gaubto galima netekti kontrolles ir patirti sunkiu sužalojimu. Netinkamo naudiojimo pavyzdžiai:

• naudiojant A tipo apsaugini gaubta soniniam slifavimui, apsauginis gaubtas ir ruosinys gali trukdyti vienasKitas, tai lemia nepakankama kontrole;
• naudojant B tipo apsaugini gaubta abrazyviniam
  pjoyimui su suriistais pjovimo diskais, lužus
  slifavimo diskui kyla didesnis pavojus buti
  paveiktam išmestu kibirkšciu ir slifavimo daleliu
  bei slifavimo disko atplaisu;
• naudojant A, B, C tipo apsauginj gaubta betono arba muro pjoivmui arba soniniam slifavimui, kyla didesnis pavojus del dulkiq poveikio bei pavojus netekti kontroles su galima atatranka;
• naudiojant A, B, C tipo apsaugini gaubt su gaubtu sepeteliu, kuris yra storesnis nei leidziama, vielos gali pataikyti i apsaugini gaubta, ir del to gali lužti.
  Visada naudokite papildomam darbo jrankiui

tinkantj apsauginig gaubta. Zr. 11. skyriu.

Dulkiy poveikio mažinimas:

ISPEJIMAS - Kai kuriose sveiciant svitriniu popieriumi, pjaunant, slifuojant, greziant ir atliekant kitus darbus susidaranciose dulke se yra cheminiu medziagu, kurios, kaip manoma, sukelia vezi, apsigimumus ar kitaip kenkia vaisingumui. Tokios chemines medziagos yra, pvz.,

• dažuose su švinu esantis švinas,
• muro gaminiu, cemento ir kitu muro medziagum mineralines dulkés bei
• arsenas ir chromas iš chemiškai apdorotos medienos.

Kiek pavojingas sis poveikis, prikauso nuo to, kaip daznai attiekate tokio podudzio darbus. Siekdami sumazinti siu cheminiu medziagu poveikj dirbkite gerai vedinamoje vietoje, naudokite leidziamas naudoti apsaugines priemones, pvz., kaukes nuo dulkiu, specialiai sukurtas sulaikytimikroskopinio dydzio daleles.

Tai taikytina ir kitu medziagu dulkems, pvz., kai kuriu medienos rushi (tokiu kaip azuolo ar buko), metalu ar asbesto dulkems. Kiti zinomi susirgimai yra, pvz., alergines reakcijos, kvepavimo taku ligos. Pasirupinkite, kad dulkes nepatektu organizma.

Laikykites apdirbamoms medziagoms, darbuotojams, konkretiems darbams ir darbo vietai taikomu direktyvu bei salyje galiojanci taisykliu (pvz., darbo saugos ir salinimo reikalavimu).

Susidariusias daleles surinkite ju susidarymo vietoje ir neleiskite kauptis ant aplinkui esanciu pavirsiu.

Specialius darbus atlikite naudodami tinkamus priedus. Taipaplinkapateks maiau daleliu.

Naudokite tinkamus dulki siurbimo jrenginius.

Sumažinkite dulkij poveikj taikydami toliau aprasytas priemones.

• Sklindanciu daleliu srauto ir jrankio isleidziamojo oro nenukreipkite i save, greta esancius asmenis ar dulkiu sankaupas.
• Naudokite siurbimo jrenginj ir (arba) oro valytuvus.
• Pasirupinkite tinkamu darbo vietos védinimu ir siurbdami uztkrinkite švara. Tam naudokite dulkiu siurblj. Sluojamos arba pučiamos dulkës pakyla j orq.
• Nusiurbkite arba išskalbkite apsauginius drabužius. Nepūskite, nedaužykite ir nevalykite šepeciu.

5.Apzvalga

Zr. 2 puspaji.
1 "Quick" sparcijo tvirtinimo verzle*
2 Atraminejungé
3 Suklys
4 Suklio blokavimo mygtukas
5 Slankusis jjungimo / ijsjungimo jungikliss
6 Rankena
7 Elektroniniu jtaisu signalo indikatorius
8 Sukimosi greicio regulatorius *
9 Jungiklis
10 Jungiklio užraktas *

11 Papildoma rankena / papildoma rankena su virpesiu slopintuvu *
12 Apsauginis gaubtas
13 Dviskylé verzlé *
14 Dviskylis raktas *
15 Apsauginio gaubto tvirtinimo svirtis

• prikauso nuo jrangos / komplekte néra

6. Naudojimo pradžia

Pries pradedami naudoti palyginkite, ar informacinieje plokstelje nurodyta tinklo itampa ir tinklo daznis sutampa su jusu elektros tinklo duomenimis.
Visada papildomai jrenkite pažaidos srove valdoma jungtuva (RCD), suveikianti esant ne didesnei kaip 30mA srovei.

6.1 Papildomos rankenos pritaisymas

Dirbkite tik pritaise papildomag rankena (11)!

Papildomā rankena tvirtai prisukite jrankio

kaireje arba desinexe puseje.

6.2 Apsauginio gaubto pritaisymas

Saugos sumetimais naudokite tik atitinkamam papildomam darbo irankui numatyta

apsauginj gaubta! Del netinkamo apsauginio gaubto galima netekti kontrolles ir patirti sunkiu sužalojimu. Žr. ir skyriu 11. Priedai!

Zr. C paveiksléli 3 puslapyje.

• Paspauskite svirtj (15) ir laiky kite nuspasta.
  Apsauginj gaubta (12) uždékite kaip pavaizduota.
• Atleiskite svirtj ir sukite apsaugini gaubta, kol svirtis užsifiksuos.
• Paspauskite svirtj ir apsaugini gaubta pasukite taip, kad uždaroji dalis butu nukreipta j naudotoja.
• Patikrinkite, ar tvirtai laikosi: svirtis turi buti užsifiksavusi, o apsauginis gaubtas turi nesisukiněti.

Naudokite tik tokius papildomus darbo jrankius, už kuriuos apsauginis gaubtas didesnis ne mažiau kaip 3,4 mm.

(Nuimkite atvirkstine eile's tvarka).

7. Šilavimo disko pritaisymas

Kas karta pries keisdami priedus istraukite tinklo kiistuka is elektros lizdo. Irankis turi buti isjungtas, o suklys nesisukti.
Dirbdami su pjovimo diskais, saugos sumetimais naudokite apsauginj gaubta abrazyvinio pjovimo darbams (zr. skyriu 11. Priedai).

7.1 Suklio blokavimas

• Ispauskite suklio blokavimo mygtuka (4) ir sukite sukli (3) ranka, kol suklio blokavimo mygtukas juntamai užsifiksuos.

7.2 Šlifavimo disko uždéjimas

Zr. A paveiksléli 2 puslapye.

• Ant suklio užděkite atramine junge (2). Jungé tinkamai užděta tada, kai jos ant suklio negalima pasukti.
  Tik W 9-100: atramine junge dviskyliu raktu ant suklio uzsukite taip, kad mazasis antibriaunis (16 mm skersmens) butu nukreiptas j virsu.
• Slifavimo diska uzdekite ant atramines junges (2). Slifavimo diskas turi buti tolygiai prigludes prie atramines junges.

7.3 „Quick“ sparciojo tvirtinimo verzlés pritvirtinimas / nuemimas (priklauso nuo irangos)

"Quick" sparcijo tvirtinimo verzlles (1) pritvirtinimas:

Quick" sparcijo tvirtinimo verzle (1) tvirtinkite tik pri e jrankiu su Metabo Quick" (sparcijo tvirtinimo)istema. Siuos jrankius atpažinsite is raudono suklio blokavimo mygtuko (4) su užrašu "M-Quick".
Jei papildomas darbo jrankis priverzimo srityje storesnis kaip 7,1 mm, "Quick" sparcijo tvirtinimo verzlès naudoti negalima! Siuo atveju naudokite dviskyle verzlę (13), tvirtinama dviskyliu raktu (14).

-Uzblokuokite suklj (Zr.7.1 skyrij).
- "Quick" sparciojo tvirtinimo verzle (1) ant suklio (3) uzddekite taip, kad dvi jos iskyso sots butu dviejuose suklio grioveliuose. Zr. paveikslj 2 puslapyje.
- "Quick" sparciojo tvirtinimo verzle ranka priverzkite pagal laikrodzio rodykle.
"Quick" sparciojo tvirtinimo verzle priverzkite slifavimo diska stipriai sukdami pagal laikrodzio rodykle.

"Quick" sparciojo tvirtinimo verzlles (1) nuemimas:

Suklj raudonu „M-Quick“ suklio blokavimo mygtuku (4) galima stabdyti tik tada, jei uždeta „Quick“ sparćiojo tvirtinimo veržlé (1)!

• Iśjungus jranki,jis veikia iš inercijos.
• Visiskai pries pat slifavimo diskui sustojant, jspauskite raudona „M-Quick" suklio blokavimo mygtuka (4). "Quick" sparciojo tvirtinimo verzle (1) pati atsisuka apie pusé sukio, todél ja galima nusukti nenaudiojant papildomos jegos ar irankio.

7.4 Dviskylès verzlès pritvirtinimas / nuémimas (prikauso nuo jrangos)

Naudojant dviej skyliu verzle, suklio nustatymo mygtuka (4) galima nuspausti tik tada, kai suklys nejuda.

Dviskylès verzlés (13) pritvirtinimas:

Dviskylès verzlès abi puses nevienodos. Dviskyle verzlè ant suklio užsukite kaip aprsyta toliau.

Zr. B paveiksléj 2 puslapye.

-X) Jei naudojami ploni šlifavimo diskai: Dviskylès verzlès (13) antibriaunis nukreiptas i viršu, kad butu galima tvirtai priveržti plona

LIETUVISKAIt

slifavimo diska.
Y) Jei naudojami stori šlifavimo diskai:
Dviskylès verzlés (13) antibriaunis nukreiptas Žemyn, kad dviskyle verzlé butu galima tvirtai uždéti ant suklio.
Z) Tik W 9-100:
Dviskylès verzlés antibriaunis nukreiptas zenym arba lygus pavirsius nukreiptas aukstyn.
-Uzblokukite sukli.Dviskyle verzle (13)dviskyliu raktu (14) priverzkite pagal laikrodzio rodykle.

Dviskylés verzlés nuémimas:

-Uzblokuokite sukli (zr. 7.1 skyriu). Dviskyle verzle (13) dviskyliu raktu (14) nusukite pries laikrodzio rodykle.

8. Naudojimas

8.1 Sukimosi greicio nustatymas (priklauso nuo jrangos)

Rekomenduojama sukimosi greitj nustatykite regulatorium (8). (Nedidelis skaičius = mažas sukimosi greitis; didelis skaičius = didelis sukimosi greitis)

Abrazyvinio pjovimo, rupiojo slifavimo diskai, slifavimo taures, deimantiniai pjovimo diskai: didelis sukimosi greitis

Sepeciai: vidutinis sukimosi greitis Slifavimo diskai:nedidelis arba vidutinis sukimosi greitis

Nurodymas: poliravimo darbams rekomenduojame naudoti muskampinius poliruoklius.

8.2 ljungimas / ijsjungimas

lranki visada laiky kite abiem rankomis.
Pirmiausia jrankj jjunkite, ir tik tada papildomar dobo jrankj priglauskite prie ruosinio.
Uztikrinkite, kad jrankis netycia nejsijungtu visada isjunkite jranki, kai ketinate istraukti kištuká iš elektrós lizdo arba nutrukus maitinimo srovei.
Ijungus nuolatinio veikimo rezima, issprudes is ranku jrankis ir toliau veikia. Todel jranki visada tvirtai laiky kite abiem rankomis sueme tam skirtose vietose, tvirtai stovekite ir dirbkite suteleke demesi.
Pasirupinkite, kad jrankis nepakeltu orarir nejsiurbtu dulkiu arba drozliu. Isjungta jranki padekite tik tada, kai variklis sustos.

Irankiai su slankiuoju jungikliu:

Ijungimas: slankuji jungikli (5) pastumkite i prieki. Kai norite jungti nuolatinio veikimo rezima, jungikli tada palenkite zenyn, kad užsifíksuotu.

Išjungimas: spustelèkite slankiojo jungiklio (5) galá ir atleiskite.

Irankiai su neužsifiksuojančiu jungikliu (su automatinio išjungimo funkcija):

Ijungimas: jungiklio užrakta (10) pastumkite rodyklés kryptimi ir paspauskite jungikli (9). Isjungimas: atleiskite jungikli (9).

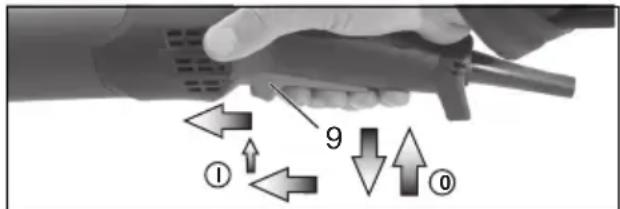

Irankiai suŽymeniu W...RT: Momentinis ijungimas (su automatinio isjungimo funkcija):

Jungimasa: jungikli (9) pastumkitej priekj, o paskui jungikli (9) paspauskite aukstyn.

Isjungimas: atleiskite jungikli (9).

Jrankiai suŽymeniu W...RT: Nuolatinio veikimo režimo jjungimas (priklauso nuo jrangos)

Ijungimas: ijunkite irranki, kaip aprasyta aukšciau. Dabar jungiklj (9) dar karta pastumkite pirmyn ir priekinéje padětyje atleiskite, kad jungiklis (9) užsifíksuotý (nuolatinio veikimo režimas).

Išjungimas: jungikli (9) paspauskite aukstyn in atleiskite.

8.3 Naudojimo patarimai

Slifavimas ir sveitimas svitriniu popieriumi: Irankj ne per stipriai prispauskite ir vedziokite pavirsiumi pirmyn ir atgal, kad ruosinio pavirsius per daug nejkaistu.

Rupusis slifavimas: pavirsiu gerai nušlifuosite
jranki laikydami 30^ - 40^ kampu.

Abrazyvinis p jovimas:

Atlikdami abrazyvinio pjovimo darbus, iranki visada stumkite priesinga kryptimi, nei sukasi diskas (zr. paveikslj). Antraip nesuvaldytas irankis gali išsokti is pjuvio vietos.

Irankj stumkite vidutiniu, apdirbamai medziaga tinkamu greiciu. Neperkreipkite, nespauskite, nemojuokite.

Darbas su vieliniais šepečiais:

Iranki ne per stiprial prispauskite.

8.4 Reduktoriaus korpus pasukimas

Zr. D paveiksléli 3 puslapyje.

• Ištraukite tinklo kištuka.
• Išsukite svirties (15) tvirtinimo varžta (a).

Nuimkite varžta, svirtj (su jos metaline detale) ir pasidékite.

• Issukite 4 reduktoriaus korpuso varztus (b).

DEMESIO! Reduktoriaus korpuso nenuimkite!

• Reduktoriaus korpusa i norima padeti pasukite jo nenuimdami.
• 4 reduktoriaus korpuso varztus (b) jsukite i esamas sriegio vijas! Priveržimo momentas = 3,0 Nm +/- 0,3 Nm.
• Svirtj i jai skirta vieta spaudzianchia spyruokle pastumkite i salj, veljdekite svirti (15) (suJos metaline detale) ir prisukite tvirtinimo varztu (a). Priverzimo momentas = 5,0Nm + / - 0,5Nm Patikrinkite, ar svirtis tinkamai veikia: ja turi veikti spyruokles jega.

9. Valymas

Apdirbant medziagas, elektrinio irankio viduje gali nusesti ju daleliu. Del to elektrinis irankis blogiau ausinamas. Del laidziu sankaupu gali pablogeti elektrinio irankio apsaugine izoliacija ir kilti su elektra susijusiq pavoju.

Elektrini jranki regulariai, daznai ir kruopschiai
isvalykite issiurbdami arba prapusdami sausu oru
pro visas priekines ir galines vedinimo angas.
Elektrini jranki pries tai atjunkite nuo energijos
tiekimo saltinio ir bukite su apsauginiais akiniais bei
tinkama kauke nuo dulkiu. Ispusdami pasirupinkite,
kad nešvarumai buti tinkamai susiurbiami.

10. Trikciu salinimas

Irankiai su VTC ir TC elektroninials itaisais:

Elektroniniu jtaisu signalo indikatorius (7)
sviecia, o sukimosi greitis su apkrova
mazeja (ne W...RT). Per didelé jrankio

apkrova! Leiskite jrankiui veikti tusciaja eiga, kolelektroniniu itaisu signalo indikatorius uzges.

Irankis neveikia.Elektroniniy jtaisu signalo indicatorius (7) (priklauso nuo jrangos) mirksi. Suveike paleidimo

saugiklis. [kisus i elektros lizda jjungto jrankio tinklo kistuka arba atnaujinus nutrukusios maitinimo itampos tiekimajrankis nejsijungia.Isjunkite ir vel ijunkite jranki.

11. Priedai

Naudokite tik originalius „Metabo“ priedus. Zr. 7 puslapj.

Naudokite tik tokius priedus, kurie atitinka šioje naudojimo instrukcijoe pateiktus reikalavimus ir specifikacijas.

Visada naudokite darbo užduočiai tinkamapapildomā darbo iranki ir nurodyta apsauginjta. Žr. 7 puslapi. (Paveiksléliai yra tikzdžiai).

Darbo užduotis:

1 = šlifuoti paviršiumi,
2 = pjauti slifavimo disku,
3 = grzti skyles,

4 = luoti viiniais sepeciais,
5 = vesteistsvitriniu popieriumi,
6 = poliruoti.

Papildomi darbo jrankiai:

1.1 = rupaus šilavimo diskas,
1.2 = slifavimo puodelis (keraminis),
1.3 = deimantinis šlifavimo puodelis „Mūras / betonas".
2.1 = p jovimo diskas „Metalas“,
2.2 = pjovimo diskas „Mūras / betonas“,
2.3 = deimantinis p jovimo diskas „Mūras / betonas“,
2.4 = pjovimo disksas, skirtas dvigubam tikslui (kombinuotas slifavimo ir abrazyvinio pjovimo diskas),

3.1 = deimantine grezimo karunelès,
4.1 = apvalus šepétélis,
4.2 = gaubtas sepetelis,
5.1 = plokstelinis šlifavimo diskas,
5.2 = slifavimo lekstele slifavimo lapams,
6.1 = poliravimo priedai.

Nurodytas apsauginis gaubtas:

A tipas = apsauginis gaubtas p jovimo darbams / apsauginis gaubtas, jskaitant apsauginio p jovimo gaubto spaustuka abrazyviniam p jovimui,
B tipas = apsauginis gaubtas šilafvimui,
C tipas = apsauginis gaubtas šlifavimui ir abrazyviniam pjoivmui.
D tipas = apsauginis gaubtas šlifavimui paviršiumi,
E tipas = nusiurbimo apsauginis gaubtas šlifavimui šlifavimo puodeliu,
F tipas = nusiurbimo apsauginis gaubtas abrazyviniam pjovimui.

Kitas priedas:

(taip pat. Žr. www.metabo.com)

A Dulkiu filtras

Filtras smulkiomis akutémis neleidžia stambiems nešvarumams patekti variklio korpusa. Reikia reguliariai nuimti ir isvaltyi.

B | keleta padéciu nustatoma papildomos rankenos apkaba

Leidzia rankena nustatyj jvairias padetis.

C Papildoma rankena su apkaba

Visa priedu saraśa rasite adresu www.metabo.com arba kataloge.

12. Taisymas

Elektrinius irankius gali taisyti tik kvalifikuotas elektrikas!

Apgadinta tinklo laida galima pakeisti tik specialiu, originaliu „Metabo" tinklo laidu, kuri galima jsigyti „Metabo" klienu aptarnavimo tarryboje.

Jei, Metabo" elektrinj jrankj reikia pataisyti, susisiekite su, Metabo" klienu aptarnavimo centru. Adresus rasite internetiame puslapyje www.metabo.com.

Atsarginiu daliu sarašus galite atsisiusti is www.metabo.com.

13. Aplinkos apsauga

Susidaranciose slifavimo dulkese gali buti kenksmingu medziagu, todel tinkamai jas pašalinkite.

Vadovaukitës šalyje galiojančiomis aplinkai Žalos
nedarancio šalinimo ir nebenaudojamú irankiu,
pakuociiŋ bei priedu perdirbimo taisyklémis.

Pakavimo medziagos turi butiutilizuojamos remiantis ju zenklinimu, laikantis savivaldybes direktyvu. Daugiau informacijos rasite www.metabo.com, skiltyje „Paslauga".

Tik ES šalims: neišmeskite elektriniu jrankiu su buitinémis atliekomis! Pagal Europos direktyva 2012/19/ES del elektros ir elektro

ninés irangos atlieku ir sios direktyvos igyvendinima nacionalineje teiseje panaudoti elektriniai jrankiai turi buti surenkami atskirai ir atiduodami perdirbti nedarant zalos aplinkai.

14. Technines specifikacijos

Specifikaciju paaiskinimai pateikti 4 puslapyje.

Tobulejant technologijoms, prietaiso dalys ar specifikacijos gali keistis.

= papildomo darbo jrankio maks. skersmuo

t_max,1 = papildomo darbo jrankio maks. leidžiamasis storis priveržimo srityje naudojant dviskyle verzle (13)

t_max,2 = papildomo darbo jrankio maks. leidžiamasis storis priveržimo srityje naudojant „Quick“ sparčiojo tvirtinimo veržile (1)

t_,3 = rupiojo šlifavimo diskas / p jovimo disks: papildomo darbo jrankio maks. leidžiamasis storis

t_max,4 = maks. leistinas gaubtu šepetěliu storis M = suklio sriegis

I = slifavimo suklio ilgis

n^* = sukimosi greitis tusciaja eiga (didziausiasis sukimosi greitis)

n_V^ = sukimosi greitis tusciaja eiga (nustatomas)

P1 =vardiné naudojamoji galia

P2 = atiduodamoji galia

= svoris be maitinimo laido
Ismatuotosios vertes nustatytos pagal EN 62841
standarta.

lrankio apsaugos klase - II

~ kintamoji srové

• jrankiai su Žymeniu WE... : Del didelès energijos auksto dažnio trukdžiu sukimosi greitis gali svryuoti. Kai trukdžiai susilpnéja, sukimosi greitis nebesvyruoja.

Nurodytos technines specifikacijos gali keistis (pagal galiojancius standartus).

Emisijos vertes

Sios vertes leidzia jvertinti elektrinio jrankio emisijas ir palyginti ivairius elektrinius jrankius.

Faktinis poveikis gali buti didesnis arba mazesnis: tai prikauso nuo naudojimo salgyu, elektrinio

irankio arba papildomu darbo jrankiu bukles. Vertindami vertes taip pat atsižvelkite i darbo pertraukas ir laikotarpius, kai jrankio apkrova mazesne. Remdamiesi apskaiciuotomis taros reiksmemis, nustatykite reikiamas apsaugos priemones ir organizacinius etapus.

A Slifuojant plonas skardas arba kitus lengvai vibruojancius, didelio pavirsius ruosinius, galima zymiai didesne bendoji triuksmo emisija (iki 15 dB), ne nurodytos nustatytosios emisijos vertes. Tokiems ruosiniams tinkamomis priemonemis, pvz., uzdedant sunkius, lankscius slopinimo kilimelius, reiketu kaip galima daugiau neleisti skeleisti triuksmo. Triuksmo poveikio rizikos ivertinimu ir pasirenkant tinkama klausos apsaugos priemone reikia atsižvelgi diidesne garso emisija.

Bendra vibracijos reiksmé (triju krypciu vektoriug suma) nustatyta pagal EN 62841:

a_h,SG = spinduliuojamosios vibracijos verte (slifuojant pavirsius)

a_h,DS =spinduliuojamosios vibracijos verte (slifuojant su slifavimo lekstele)

a_h,P = spinduliuojamosios vibracijos verte (poliruojant)

K_h_ SG / DS / P = neapibréžtis (vibracijos)

Iprastai skeidžiamas A svertinis triuksmo lygis:

L_pA = garso slegio lygis

LWA = garso galios lygis

K_pA, K_WA = neapibrezztis (garso lygis)

Naudojant iranki, triuksmo lygis gali virsyti 80 dB(A).

Naudokite ausu apsauga!

Instrukcijas originalvaloda
