| Mark | Metabo |
| Mudel | T 13125 Set Tuck |
| Toote tüüp | Elektriline nurklihvija |
| Maksimaalne ketta läbimõõt | 125 mm |
| Tühikäigu kiirus (max) | 11000 p/min (hinnanguliselt) |
| Muutuv kiirus | Jah, reguleerimisratas |
| Toiteallikas | Juhtmega, 230 V ~ 50 Hz |
| Võimsustarve | 1400 W (hinnanguliselt) |
| Kaal (ilma kaablita) | 2,5 kg (hinnanguliselt) |
| Spindli keerme | M14 (standard) |
| Kiirkinnitus | Quick (M-Quick) |
| Peamised funktsioonid | Lihvimine, lõikamine, poleerimine, harjamine |
| Kaitsekate | Tüüp A/B/C vastavalt kasutusele, reguleeritav ilma tööriistata |
| Lisakäepide | Eemaldatav, vasak- või parempoolne paigaldus |
| Turvaseadmed | S-automatic lahtisidumine, spindli lukustus, käivitustõkestus |
| Hooldus ja puhastus | Õhutusavade regulaarne puhastamine |
| Varuosad | Metabo originaal tarvikud |
| Parandatavus | Volitatud Metabo remondimehe poolt |
| Kaitseklass | II (topeltisolatsioon) |
| Mõõtmed (P×L×K) | 280 × 125 × 100 mm (hinnanguliselt) |
Korduma kippuvad küsimused - T 13125 Set Tuck METABO
Kasutajate küsimused teemal T 13125 Set Tuck METABO
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Elektriline nurklihvija PDF-formaadis tasuta! Leidke oma juhend T 13125 Set Tuck - METABO ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. T 13125 Set Tuck kaubamärgi METABO.
KASUTUSJUHEND T 13125 Set Tuck METABO
10. Afhjaelpning af fejl
Maskiner med VTC- og TC-elektronik:

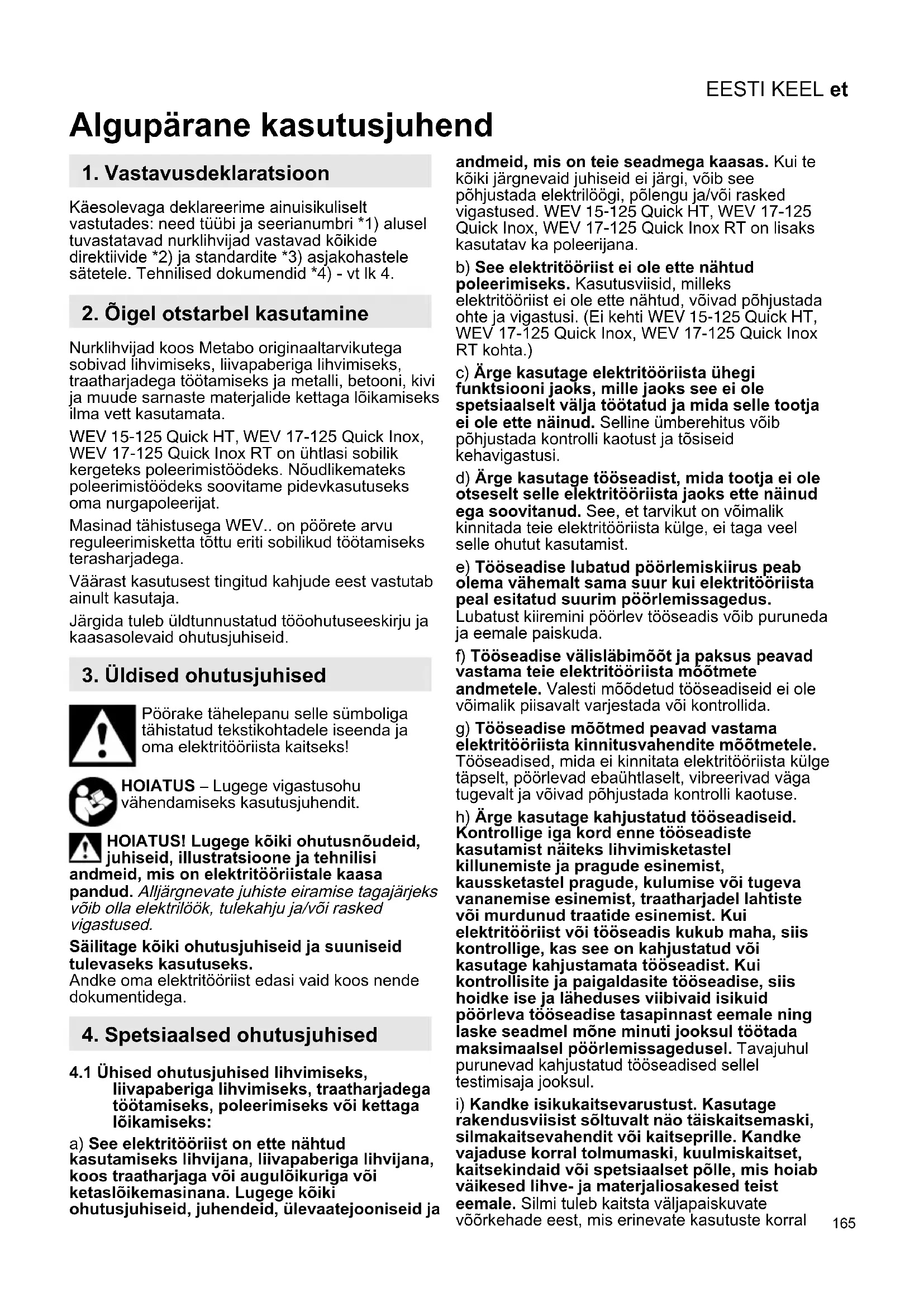

Algupärane kasutusjuhend
1. Vastavusdeklaratsoon
Käesolevaga deklareerime ainuisikuliselt
vastutades: need tuübi ja seerianumbri 1) alusel
tuvastatavad nurklihvjad vastavad kõikide
direktivide 2) ja standardite 3) asjakohastele
sātetele. Tehnilised dokumendid 4) - vt Ik 4.
2. Ōigel otstarbel kasutamine
Nurklihvjad koos Metabo originaaltarvikutega sobivad lihvmiseks, liivapaberiga lihvmiseks, traatharjadega tootamiseks ja metalli, betooni, kivi ja muude sarnaste materjalide kettaga Iokamiseks ilma vett kasutamata.
WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT on ühtlasi sobilik kergeteks poleerimistöödeks. Noudlikemateks poleerimistöödeks soovitame pidevkasutuseks omnurgapoleerijat.
Masinad tāhistusega WEV.. on pörete arvu reguleerimisketta totu eriti sobilikud tootamiseks terasharjadega.
Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.
Järgida tuleb üldtunnustatud toöohutuseeskirju ja kaasasolevaid ohutusjuhiseid.
3. Üldised ohutusjuhised
Pörake tāhelepanu selle sumboliga tāhistatud tekstikohtadele iseenda ja omä elektritööriista kaitseks!
DIATUS - Lugege vigastusohu hendamiseks kasutusjuhendit.
HOIATUS! Lugege koki ohutusnoudeid, juhiseid, illustratsioone ja tehnilisi andmeid, mis on elektritooriistale kaasa pandud. Alljargnevate juhiste eiramise tagajäreks voib olla elektriloök, tulekahju ja/voi rasked vigastused.
Säilitage kõiki ohutusjuhiseid ja sununiseid tulevaseks kasutuseks.
Andke omalelektritöoriist edasi vaid koos nende dokumentidega.
4. Spetsiaalsed ohutusjuhised
4.1 Ühised ohutusjuhised lihvmiseks, liivapaberiga lihvmiseks, traatharjadega toötamiseks, poleerimiseks voi kettaga lõikamiseks:
a) See elektritöörist on elle nähtud kasutamiseks lihvjana, liivapaberiga lihvjana, koos traatharjaga voi augulöikuriga voi ketasloikemasinana. Lugege koiki ohutusjuhiseid, juhendeid, ülevaatejooniseid ja
andmeid, mis on teie seadmega kaasas. Kui te koki jargnevaid juhiseid ei jargi, voib see pohjustada elektrilooigi, polengu ja/voi rasked vigastused. WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT on lisaks kasutatav ka poleerijana.
b) See elektritöörist ei ole ette nähtud poleerimiseks. Kasutusviisid, milleks elektritöörist ei ole ette nähtud, voivad pöhjustada ohte ja vigastusi. (Ei kehti WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT kohta.)
c) Arge kasutage elektritööriista ühegi funktsooni jaoks, mille jaoks see ei ole spetsiaalselt valja toötatud ja mida selle tootja ei ole ette nainud. Selline umberehitus voib pöhjustada kontrolli kaotust ja tosiseid kehavigastusi.
d) Arge kasutage toöseadist, mida tootja ei ole otseselt selle elektröörija jaoks ette nainud ega soovitanud. See, et tarvikut on voimalik kinnitada teie elektröörija kulge, ei taga veel selle ohutut kasutamist.
e) Tööseadise lubatud pöörlemiskiirus peab olema vähemalt sama suur kui elektritoöriista peal esitatud suurim pöörlemissagedus. Lubatust kiiremini pöörlev toöseadis voib puruneda ja eema paiskuda.
f) Tööseadise välisläbimööt ja paksus peavad vastama teie elektritööriista moötmete andmetele. Valesti möödetud tööseadiseid ei ole voimalik piisavalt varjestada vöi kontrollida.
g) Tööseadise mõotmed peavad vastama elektritööriista kinnitusvahendite mõotmetele. Tööseadised, mida ei kinnitata elektritööriista külge täpselt, pörrevalad ebaühtlaselt, vibreerivad vaga tugevalt ja voivad pöhjustada kontrolli kaotuse.
h) Arge kasutage kahjustatud toöseadiseid. Kontrollige iga kord enne toöseadiste kasutamist naiteks lihvmisketastel killunemiste ja prague esinemist, kaussketastel pragude, kulumise voi tugeva vananemise esinemist, traatharjadel lahtiste voi murdunud traatide esinemist. Kui elektritöörliest voi toöseadis kukub maha, siis kontrollige, kas see on kahjustatud voi kasutage kahjustamata toöseadist. Kui kontrollisite ja paigaldasite toöseadise, siis hoidke ise ja laheduses viibivaid isikuid pörleva toöseadise tasapinnast eemale ning laske seadmel mone minuti jooksul toötada maksimaalsel pörlemissagedusel. Tavajuhul purunevad kahjustatud toöseadised sellel testimisaja jooksul.
i) Kandke isikukaitsevarustust. Kasutage rakendusviisist söltuvalt não täiskaitsemaski, silmakaitsevahendit vöi kaitseprille. Kandke vajaduse korral tolmumaski, kuulmiskaitset, kaitsekindaid vöi spetsiaalset pölle, mis hoibväikesed lihve- ja materjaliosakesed teist eema. Silmi tuleb kaitsta valjapaiskuvate vörkehade eest, mis erinevate kasutuste korral
EESTI KEELET
tekivad. Tolmu- voi hingamisteede kaitsemaskid peavad kasutuse juures tekkiva tolu mfiltrerima. Kui teile mojub pikema aja jooksul valju mura, siis voib tekkida kuulmise kaotus.
j) Järgige, et teised isikud asuvad teie toöpiirkonnast ohutus kauguses. Iga isik, kessiseneb toöpiirkonda, peab kandma isikukaitsevarustust. Töseadise purunenud tukid voi purunenud toöseadised voivad eemale paiskuda ja pöhjustada vigastusi ka valjaspool vahetut toöpiirkonda.
k) Kui teostate toid, mille juures voib tooseadis puutuda kokku varjatud elektrikaablite voi seadme enda toitejuhtmega, siis hoidke kinni ainult elektritooeriista isoleeritud kaepidemetest. Kokkupuude pinget juhtiva juhtmega voib pingestada ka seadme metallosin ngohjustada elektriloggi.
I) Hoidke toitejuhe pörlevatest tõseadistest eemal. Kui kaotate seadme üle kontrolli, voib toimuda toitejuhtme LABilokamine voi Sellega kokkupuude ja teie kasi voi kaevars voib sattuda pörlevasse tõseadisesse.
m) Arge mitte kunagi pange elektritoöriista käest ára enne, kui tõoseadis on täielikult seiskunud. Pörlev tõseadis võib puutada kokku aluspinnaga, mille tõttu voite kaotada kontrolli elektritoöriista üle.
n) Arge laske elektritooriistal tootada ajal, kui seda kannate. Teie riietusesemed voivad poorleva tooseadisega juhusliku kokkupuute korral kinni kiiluda ja tooseadis vobtungida teie kehasse.
o) Puhastage regulaarselt omalelektritoreiista ohusribisid. Mootori ventilator tombab korpusse sisse tolmu ja suure hulga metallitolmu kogunemine voib pohjustada elektriohtusid.
p) Arge kasutage elektritooriista suttivate materjalide laheduses. Sädemed voivad need materjalid põlema suudata.
q) Arge kasutage toöseadiseid, mis nōuavad vedelaid jahutusaineid. Vee vōi muude vedelate jahutusvedelike kasutamine vōib pōhjustada elektrilöki.
4.2 Tagasilök ja asjaomased ohutusjuhised
Tagasilook on akiline reaktsoon poorleva tooseadise blokeerumisel voi kinnikiilumisel, naiteks lihvmiskettal, kausskettal, traatharjal jne. Kinnikiilumine voi blokeerumine pohjustab poorleva tooseadise akilist seiskumist. Selle tagajarjel kirendatakse kontrollimatut elektritooriista blokeerunud koha juures tooseadise poorlemissuinale vastassuunas.
Kui naiteks lihvmisketas kiilub kinni voi blokeerub tooriku sees, voib lihvmisketta tooriku sisse tungiv valisserv kinni jaada ja selle tagajarjel voib lihvmisketas valja porkuda voi tagasilooki pohjustada. Lihvmisketas liigub siis slotuvalt ketta poorlemissunast blookeirismskohas operatori suunas voi temast eemale. Sealjuures voivad lihvmiskettad ka puruneda.
Tagasilök on elektritoöriista vale ja/voi puuduliku kasutamise tagajärg. Seda on voimalik sobivate
ettevaatusabinoude abil jargnevalt kirjeldatud viisil valtida.
a)Hoidke elektritöörista tugevalt kinni ning viige omakeha ja omakäed asendisse, kus saate tagasilöogijoudusid kontrolli all hoida. Lisakaepideme olemasolu korral kasutage seda alati, et saavutada suurim voimalik kontrolli tagasilöogijoudude voi kaktivamisel reaktsionimomentide üle. Operatorid saavad sobivate ettevaatusabinodre rakendamisel kontrollida tagasilöogi- ja reaktsionijoudusid.
b) Arge ühelgi juhul pange omakatt poorlevate tooseadiste lahedale. Toseadis vob tagasilooigi korral liikuda ul teie kae.
c) Valtige omahekaga piirkonda,kuhu elektritooriist tagasilogoi korral liigub. Tagasilok surub elektritooriista blokeerunud koha juures lihvmisketta liikumissuinale vastupidises suunas.
d) Tööttage nurkade, teravate servade jms laheduses eriti ettevaatlikult. Vältinge tõoseadiste pörkumist vastu toorikut ja kinnikiilumist. Pöörlev tõoseadis kaldB nurkade ja teravate servade juures voi eemale pörkumisel kinni kiiluma. See pöhjustab kontrolli kaotamist vöit tagasilööki.
e) Arge kasutage puidu loikamiseks kettsaera,segmenteeritud teemantloikeketast,mille segmentide vahe onule 10mm ega hammadatud saelehte. Sellised tooseadised pohjustavad sageli tagasilooki ja kontrlli kaotamist.
4.3 Erilised ohutusjuhised lihvmiseks ja kettaga loikamiseks:
a) Kasutage eranditult omalelektritooeriesta jaoks lubatud lihvmistarvikuid ja selle lihvmistarviku jaoks ettenahtud kaitsekatet. Lihvmistarvikuid, mis ei ole selle elektritooriista jaoks ette nahtud, ei saa piisavalt kinni katta ja ei ole ohutud.
b) Kausslihvmiskettad tuleb monteerida selliselt, et nende lihvepind ei ulatu üle kaitsekatte servasasapinna. Asjatundmatult monteeritud lihvmisketast, mis ulatub üle kaitsekatte servasasapinna, ei ole voimalik piisavalt kinnkatta.
c) Kaitsekate peab olematurvaliselt elektritoreiista kulge kinnitatud ja maksimaalse turvalisuse tagamiseks selliselt seadistatud, et lihvmistarviku vikseim voimalik avatud osa on suunatud kasutaja poole. Kaitsekate aitat b kaitsta purunemisel tekkvate tukkide, lihvmistarvikuga juhusliko kokkupuute ning samuti rietust suddata voivate sademete eest.
d) Lihvimistarvikuid voib kasutada ainult soovitatavateks rakendusvoimalusteks. Naiteks arge mitte kunagi lihvige loikeketta kulgpinnaga. Liokekettad on ette nahtud materjali eemaldamiseks ketta servaga. Kulgsunalise jou mojumine nendele lihvmistarvikutele voib pohjustada nende purunemist.
e) Kasutage teie poolt valitud lihvmisketta jaoks alati oige suuruse ja kujuga kahjustamata
kinnitusmutrit. Sobiv kinnitusmutter toetab lihvmisketast ja vahendab selliselt lihvmisketta purunemisohtu. Liokeketaste kinnitusmutrid voivad erineda teiste lihvmisketaste kinnitusmutritest.
f) Arge kasutage suuremate elektritoöriistade kulunud lihvmiskettaid. Suurremate elektritoöriistade jaoks ettenähtud lihvmiskettad ei sobi väikeste elektritoöriistade suure pörlemissageduse jaoks ja voivad puruneda.
g) Ketaste kasutamisel topeltotstarbel kasutage alati teostatavaks kasutuseks sobivat kaitsekatet. Kui te ei kasuta sobivat kaitsekatet, voib soovitud kaitse osutuda ebapiisavaks ja pohjustada raskeid vigastusi.
4.4 Täiendavad erilised ohutusjuhised kettaga Iöikamiseks:
a) Vältige lõikeketta blokeerumist vöi liiga suurt vastusurvet. Arge teostage ülemära sugavaid lõikeid. Lõikeketta ülekoormamine suurendab selle kasutusintensiysust ja kalduvust kinni kiluda vöi blokeeruda ning selliselt tagasilögi vöi lihvmistarviku purunemise voimalust.
b) Vältige pöörleva lõikeketta ees ja taga asuvat piirkonda. Kui liigutate lõikeketast toriku sees endast eemale, voib pöörleva kettaga elektritoöriist paiskuda tagasilöögi korral otse teile peale.
c) Kui liokeketas kiilub kinni voi te katkestate tootamise, siis lulitage elektritoorlist valja ja hoidke seda rahulikult, kuni ketas on seiskunud. Arge mitte kunagi proovige veel liikuvat loikeketast loikepilust valja tommata, vastasel juhul voib jargneda tagasilook. Tehke kinnikiillumise pohjus kindlaks ja proovige see korvaldada.
d) Arge lulitage elektritooriista senikaua uesti sisse, kuni see asub tooriku sees. Enne kui jatkate ettevaatlikult loikamist, laske loikekettal saavutada maksimaalne poorlemissagedus. Vastasel juhul voib ketas kinni kiiluda, tooriku seest valja hupata voi tagasilooki pohjustada.
e) Toetage plaate voi suuri torikuid, et vahendada kinnikiilunud Iokekettast pohjustatud tagasilooi ohtu. Suured torikud voivad enda kaalu tottu labi painduda. Toorikut tuleb toetada ketta molemal kuljel, see tahendab nii Iokejoone lahedal kui ka servast.
f) Olge eriti ettevaatlik olemasolevatesse seintesse voi muudesse mitte laxinahtavatesse piirkondadesse sisselöigete tegemisel. Sissetungiv loikeketas voib gaasi- voi veetorude, elektrikaablite voi muude objektide sisse loikamisel pohjustada tagasilooki.
g) Arge tehke kaarlloikeid. Lioikeketta
ulekoormamine suurendab selle
kasutusintensiivsust ja kalduvust kinni kiiluda voi
blookeeruda ning seega ka tagasiloogi voi
lihvimistarvikur purunemise voimalust, mis voib
pohjustada raskeid vigastusi.
4.5 Erilised ohutusjuhised liivapaberiga lihvmiseks:
a) Kasutage Óiges suuruses lihvpaberilehti ja järgige lihvpaberilehe valimisel tootjapoolseid
andmeid. Lihvpaberid, mis ulatuvad üle alustalla,
vöivad pöhjustada vigastusi ning samuti
lihvpaberite kinnikilumist ja purunemist või
tagasilööki.
4.6 Üksnes WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT puhul: spetsiaalsed ohutusjuhised poleerimisel:
a) Vältige poleerimispadja juures lahtisi detaile, eriti kinnitusnöre. Peitke kinnitusnöörid ára vōi lõigake need lühemaks. Lahtised kaasa keerlevad kinnitusnöörid vōivad teie sörmi kaasa haarata vōi toorikusse kinni jäada.
4.7 Erilised ohutusjuhised traatharjadega tootamiseks:
a) Arvestage, et traatharja küljest tulevad ka tavalise kasutamise ajal traaditükid lahti. Arge koormake traate liiga suure vastusurveya üle. Eemalepaiskuvad traaditükid voivad vaga kergesti labi öhukese riietuse ja/vo i naha tungida.
b) Kui soovitatakse kaitsekatet, siis valtige kaitsekatte ja traatharja kokkupuutumist.
4.8 Täiendavad ohutusjuhised:
HOIATUS - Kandke alati kaitseprille.
Kandke kuulmiskaitset.
HOIATUS! - Hoidke elektritööristast alati kinni kahe käega.
Arge kasutage kettaga loikamisel kettagakaitsekatet. Ohutuspohjustel kasutageloikeketastega tootamisel loikeketta katet.
Arge kasutage segmenteeritud teemantloikeketast, mille segmentide vahe on >10mm Lubatud on vaid negatiivne segmentdilokenurk.
Kasutage liidetud Iiokekettaid uksnes siis, kui need on tugevdatud.
Kasutage elastseid vahekihte, kui need on koos lihvmisvahendiga saadaval ja nende kasutamine on noutav.
Järgige toöseadise voi tarviku tootja andmeid! Kaitske kettaid maärde ja lõogi eest!
Tööseadiseid tuleb tootjapoolsete juhiste järgi hoolikalt ladustada ja käsitseda.
Arge kasutage liokekettaid kunagi jamelihvimiseks ega kraatide eemaldamiseks! Liokeketastele ei tohi avaldada kulgsurvet.
Toorik peab olema tugevalt vastu ja libisemise vastu fikseeritud, nt kinnitusseadise abil. Suuri toorikuid tuleb piisavalt toetada.
Kui kasutatakse keermega toöseadiseid, siis ei tohi spindli ots puutuda vastu lihvmisinstrumentendi ava pöhja. Jälgige, et toöseadise keere on spindli
EESTI KEELET
pikkuse kohta piisavalt pikk. Töseadise keere peab sobima spindli keermega. Spindli pikkust ja spindli keeret vaata lehekülg 4-5 ja peatükis 14. Tehnilised andmed.
Soovitatakse kasutada sobivat statsionaarset valjatombeseadet. Uhendage alati ette FI-kaitseluliti (RCD) rakendusvooluga max 30mA . Nurklihija valjalulitamisel FI-kaitseluliti kaudu tuleb masinat kontrollida ja puhastada. Vaata peatukk 9. Puhastamine.
Kahjustatud, ebauhtlaselt poorlevaid voi vibreerivaid tooseadiseid ei tohi kasutada.
Vältinge gaasi- vöi veetorude, elektrikaablite ja kandvate seinade (staatika) kahjustusi.
Eemaldage enne igasugust seadistuse,
ümberseadmistamise voi hoolduse labiviimist
pistik pistikupesast.
Metabo blokeerumisvastane sidur S-automatic Lulitage blokeerumisvastase siduri rakendumisel masin viivitamatult valja!
Kahjustatud voi moradega lisakäepide tuleb asendada. Arge kaitage defektse lisakäepidemega masinat.
Kahjustatud voi moradega kettakaitse tuleb asendada. Arge kaitage defektse kettakaitsega masinat.
Fikseerige väikesed torikud. Kinnitage nt kruustangide külge.
Kui arikule kinnitatavaid kettaid kasutatakse topeltotstarbel (kombineeritud lihvmis- ja loikekettad), tohib kasutada uksnes jargmist tuupi kaitsekatteid: A-tuup, C-tuup. Vt peatukki 11.
Kasutage öiget kaitsekatet:
Vale kaitsekate voib pöhjustada kontrolli kaotamist ja raskeid kehavigastusi. Vale kasutuse naited:
- A-tüpi kaitsekatte kasutamisel külghiivimise juures voib kaitsekate ja toorik teineteist segada, mis pöhjustab ebapiisavat kontrolli.
B-tüpi kaitsekatte kasutamisel liidetud ketastega lõikamise juures on suurem oht puutada kokku valjapaiskuvate sädemete ja lõikamisel tekkvate osakeste ning lõikekettast murdunud tukkidega, juhul kui lõikeketas puruneb. - A-, B- vōi C-tūμi kaitsekatte kasutamisel betooni vōi mūrītise kettaga lōikamise vōi kūlgihvimise korral on suurem toluga kokkupuutumise ja ka kontrolli kaotamise oht tagasilöögi tagajärjel.
A-, B- voi C-tüpi kaitsekatte kasutamisel pörleva traatharja puhul, mis on lubatust paksem, voivad traatharjased puutuda vastu kaitsekatet ning see voib pohjustada harjaste murdumise.
Kasutage alati toseadise jaoks sobivat kaitsekatet. Vt peatukki 11.
HOIATUS - Moningad tolmud, mis tekivad liivapaberiga lihimisel, saagimisel, lihkimisel, puurimisel ja muude toode kaius, sisaldavad kemikaale, mille kohta on teada, et need pohjustavad vahki, sunnidefekte voi muid reproduktiivseid kahjustusi. Nende kemikaalide moned naited on:
- plii seda sisaldavate varvide seest,
- mineraalne tolm muurikivide, tsemendi ja muude muurides kasutatavate materjalide seest ja
- arseen ja kroom keemiliselt toedeldud puidust. Sellest saastumisest tulenev oht teile soltub nende toode teostamise sagedusest. Nende kemikaalidega saastumise ohu alandamiseks: tootage hiatus ohutatvas piirkonnas ja kandke tootamise ajal lubatud kaitsevarustust, nagu nt selliseid tolmumaske, mis on spetsiaalselt valja tootatud mikroskoopiliselt väikeste osakeste filtreerimiseks.
See kehtib samuti muude materjalide tolmude kohta, nagu nt moned puidulligid (nagu tamme- voi pögitolm), metallid, asbest. Muud teadaolevad haigused on nt allergilised reaktsoonid, hingamisteeede haigused. Arge laske tolmul sattuda kehasse.
Järgige vastava materjali, personali, rakendusviisi ja kasutuskoha kohta kehtivaid suuniseid ja riiklikke eeskirju (nt tokaitse eeskirju, jaatmekäitlust).
Püdke tekkivad osakesed tekkimiskohas kinni, välte nende ladesumist ümbritsevas keskkonnas.
Kasutage spetsiaalsete toode jaoks sobilikke tarvikuid. Seelabi satub vahem osakesi kontrollmatult keskkonda.
Kasutage sobilikku tolmuaarastussusteemi.
Vähendage tolmuga kokkupuudet jargnevatel viisdel:
-ärge sunake valjuvaid osakesi ning masina
valjutusohku enese voi laheduses asuvate
inimeste voi ladestunud tomu suunas,
- kasutage tolmuimemissüsteemi ja/vöi ohupuhastit,
- ðohutage tökohta hásti ja hoidke tolmuimejaga puhtana. Puhkimine voi puhumine keerutab tomu üles.
- Puhastage kaitseriietust tolmuimemise voi pesemise teel. Arge kasutage puhastamiseks puhurit, kloppimist ega harjamist.
5. Ülevaade
Vaata Ik 2.
1 Kiirkinnitusmutter *
2 Alusseib
3 Spindel
4 Spindli lukustus
5 Käivitusluliti sisse-/valjalulitamiseks *
6 Käepide
7 Elektrokinikasignaali nait
8 Pörete regulaator pörlemissageduse seadistamiseks *

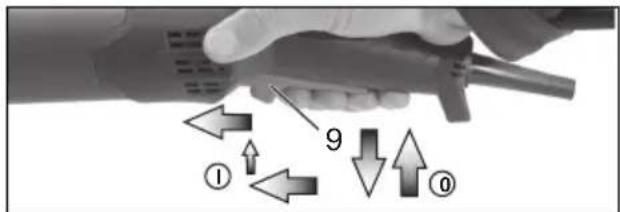

9 Käivitusnupp*
10 Lulitusblokeering
11 Lisakäepide / vibratsionitokisega lisakäepide *
12 Kettakaitse
13 Kahe avaga kinnitusmutter *
14 Kinnitusmutri voti*
15 Kettakaitse lukustuse hoob
- oleneb varustusest / ei kuulu tarnekomplekti
6. Kasutuselevötmine
Veenduge enne kasutuselevotmist, kas tuubisildil naidatud vorgupinge ja -sagedus avad teie vooluvorgu andmetele.
vastavad teie vooluvorgu andmetele.
Uhendage alati ette FI-kaitseluliti (RCD) rakendusvooluga max 30mA .
6.1 Lisakä epideme paigaldamine
Tööttage ainult paigaldatud lisakäepide (11) korral! Kinnitage lisakäepide tugevalt masina kule voi paremale küljele.
6.2 Kettakaitse paigaldamine
Kasutage ohutusest tulenevatel pohjustel eranditult vastava tooseadise jaoks mahtud kaitsekatet! Vale kaitsekate voibustada kontrlli kaotamist ja raskeidvigastusi. Vaata ka peatukki 11. Tarvikud!
Vaata lehekulg 3, joonis C.
Vajutage hooba (15) ja hoidke vajutatult. Paigaldage kettakaitse (12) naidatud asendis.
- Laske hoob lahti ja keerake kettakaitset kuni hoob fikseerub.
Vajutage hooba ja keerake kettakaitset selliselt, et suletud osa on suunatud kasutaja poole.
- Kontrollige turvalist kinnitust: hoob peab olemafikseerunud ja kettakaitse pooramine ei tohi olla voimalik.
Kasutage ainult
töseadiseid, millest
kettakaitse ulationub vahemalt
3,4 mm vörra üle.
(Eemaldada vastupidises
järjekorras.)
7. Lihvimisketta paigaldamine
Enne kōiki umberseadmistustöid: eemaldage vorgupistik pistikupesast. Masin peab olemalulitatud ja spindel peab olemasiskunud.
Kasutage loikeketastega tootamisel ohutusest tulenevatel pohjustel loikeketta kaitset (vaata peatukki 11. Tarvikud).
7.1 Spindli lukustamine
- Suruge spindli sukustus (4) sisse ja keerake spindlit (3) käsitsi, kuni spindli sukustus suntavalt fikseerub.
7.2 Lihvimisketta pealepanek
Vaata lehekulg 2, joonis A.
- Paigaldage alusseib (2) spindli peale. Alusseib on oigesti paigaldatud, kui seda ei saa spindli peal poorata.
Ainult W 9-100: keerake alusseib kinnitusmutri vōtme abil selliselt spindli peale, et vaike krae (labimōduga 16 mm) on suunatud ülespoole.
- Asetage lihvmisketas alusseibi (2) peale. Lihvmisketas peab olema uhtlaselt vastu alusseibi.
Kui toseadis on kinnituskohas paksem kui 7,1 mm, siis ei ole lubatud kiirkinnitusmutrit atada! Kasutage siis votmega (14) fikseeritavat e avaga kinnitusmutrit (13).
Lukustage spindel (vaata peatukk 7.1).
- Asetage kiirkinnitusmutter (1) selliselt spindli (3) peale, et 2 nuuti fikseeruvad spindli kahes suvendis. Vaata joonist lehekülg 2.
- Keerake kiirkinnitusmutter käsitsi päripäeva kinni.
- Fikseerige kiirkinnitusmutter keerates lihvmisketast tugevalt paripäeva.
Ainult siis, kui kiirkinnitusmutter (1) on paigaldatud, voib spindlit peata spindle M-Quick-spindlilukustusnupu (4) abil!
- Pärast valjalulitamist toimub masina jarelliikumine.
- Suruge veidi enne lihvketta seiskumist M-Quickspindilukustusnupp (4) sisse. Kiirkinnitusmutter (1) keerab end ise umbes poole põrde ulatuses lahti ning seda saab ilma pingutuseta käsitsi voi tõöriista abi maha keerata.
7.4 Kahe avaga kinnitusmutri kinnitamine/ lahtikeeramine (olenevalt varustusest)
Kahe auguga mutri kasutamisel tohib spindli Lukustusnuppu (4) vajutada uksnes siis, kui del seisab paigal.
Kahe avaga kinnitusmutri (13) kinnitamine:
Kahe avaga kinnitusmutri ülemine ja alumine pool on erinevad. Keerake kahe avaga kinnitusmutter jargnevalt kirjeldatud viisil spindli peale:
Vaata lehekulg 2, joonis B.
X) Ohukeste lihvketaste puhul:
Kahe avaga kinnitusmutri krae (13) on suunatud ülespoole, et oleks voimalik kinnitada ñhukest lihvmisketast.
Y) Paksude lihvketaste puhul:
Kahe avaga kinnitusmutri krae (13) on suunatud allapoole, et kahe avaga kinnitusmutrit oleks voimalik turvaliselt spindli peale paigaldada.
Z) Ainult mudelil W 9-100:
Kahe avaga kinnitusmutri krae on suunatud alla ja tasane pind on suunatud üles.
- Lukustage spindel. Keerake kahe avaga kinnitusmutter (13) kinnitusmutri vötme (14) abil paripäeva kinni.
Kahe avaga kinnitusmutri lahtikeeramine:
Lukustage spindel (vaata peatukk 7.1).Keerake kahe avaga kinnitusmutter (13) kinnitusmutri votme (14) abil vastupaeva lahti.
EESTI KEELET
8. Kasutamine
8.1 Pöörlemissageduse seadistamine (oleneb varustusest)
Seadistage poorete regulaatori (8) abil soovitatav poorlemissagedus. (Vaike arv = madal poorlemissagedus; suur arv = korge poorlemissagedus)
Löike-, lihvmisketas, kaussketas, teemantloikeketas: korge pörlemissagedus
Hari: keskmine pörlemissagedus
Kaussketas: kadal kuni keskmine
pörlemissagedus
Juhis: Poleerimistöde labiviimmiseks soovitame me kasutada meie nurkpoleerijat.
8.2 Sisse-/valjalulitamine
Juhtige masinat alati molema kæga.
Lültage esmalt sisse, alles siis juhtige töseadis vastu torikut.
Valtige soovimatut käivitumist: lulitage masin alati valja, kui pistik eemalatabasse pistikupesast voi kui tekkiis voolukatkestus.
Pusikaituse korral tootab masin edasi, kui see kaest lahti rebitakse. Hoidke sellepärast masinat alati molemkaega selleks ettenahtud kaepidemetest kinni, olge turvalises asendis ja tootage tahelepanelikult.
Valtige, et masin keerutab üles tolmu ja laaste voi imeb neid sisse. Pange masin parast valjalulitamist alles siis kaest ara, kui mootor on seiskunud.
Käivituslulitiga masinad:
Sisselulitamine: nihutage käivituslulit (5)
ettepoole. Pusikäituse jaoks kallutage siis
allapoole kuni käivitusluliti fikseerub.
Väljalulitamine: vajutage käivitusluliti (5) tagumisele otsale ja laske lahti.
Molalulitiga masinad (pideva vajutamise funktsion):
Sisselulitamine: lukake sisselulitustokestit (10)
noole suunas ja vajutage käivitusnuppu (9).
Väljalulitamine: vabastage käivitusnupp (9).
W...RT tāhistusega masinad: Momendisisselulitus (pideva vajutamise funktsioniga)
Sisselulitamine: nihutage käivitusnuppu (9)
ettepoole ja suruge siis käivitusnuppu (9)
ülespoole.
Väljalulitamine: vabastage käivitusnupp (9).
W...RT tāhistusega masinad: Pusikäitus (oleneb varustusest)
Sisselulitamine: lulitage masin ulal kirjeldatud viisil sisse. Nihutage nuud käivitusnuppu (9) veel kord ettepoole ning jatke eesmissse asendisse, et käivitusnuppu (9) lukustada (pusikaitus).
Väljalulitamine: lukake käivitusnuppu (9) ülespoole ja laske lahti.
8.3 Toojuhised
Lihvimine ja liivapaberiga lihvmine:
Suruge masin moedukalt vastu ja liigutage üle pinna edasi ja tagasi, et tooriku pealispind ei mutuks liiga kuumaks.
Lihvimine: hea tootulemuse saamiseks tootage 30^ - 40^ lihvmisnurgaga.
Kettaga Iloikamiseks:
Tööttage kettaga loikamisel alati vastassuunaliselt (vaata joonist). Vastasel juhul on oht, et masin huppab kontrollmatult loikepilust valja. Tööttage moðduka, töeddeld
materjali jaoks sobiva ettelukkega. Arge toodelge servaga, arge suruge, arge tehke vonkuvaid liigutusi.
Traatharjadega tootamine:
Suruge masinat mōdukalt vastu.
8.4 Käigukasti poöramine
Vaata lehekulg 3, joonis D.
- Eemaldage toitepistik pistikupesast.
- Keerake kangi (15) kinnituskruvi valja.
Eemaldage kruvi ja hoob (koos metallosaga) ning asetage körvale.
Kruvige 4 käigukastikruvi (b) välja.
TAHELEPANU! Arge eemaldage käigukasti! - Pöörake käigukast soovitud asendisse ilma seda eemaldamata.
-
Kruvige 4 käigukastikruvi (b) tagasi selleks ettenahtud keermestatud pesadesse! Kinnitusmoment = 3,0 Nm +/- 0,3 Nm.
-
Lükake körvale vedru, mis hooba omahohale lükkab ning paigaldage hoob (15) (koos metallosaga) uesti omahohale tagasi ning kruvige kinnituskruviga (a) kinni. Kinnitusmoment = 5,0Nm + / - 0,5Nm . Kontrollige, et hoob toimiks korrektsalt: vedru peab seda pingestama.
9. Puhastamine
Töttlemisel vōivad osakesed ladestuda elektritööriista sisemusse. See mōjutab elektritööriista jahutust. Voolujuhtivad ladestised vōivad elektritööriista kaitseisolatsiooni mōjutada ja pōhjustada elektriohtusid.
Imege elektritöörist regulaarselt, sageli ja pöhjalikult lábi eesmiste ja tagumiste òhutusribide puhtaks vōi puhuge kuiva òhuga puhtaks.
Lahutage eelnevalt elektritoreiista energiaarustus ja kandke sealjuures kaitseprille ja sobivat tolmumaski. Jalgige valjapuhumisel nouetekohast valjatommet.
10. Törgete körvaldamine
VTC- ja TC-elektronikaga masinad:
Elektroonikasignaali nait (7) poleb ja pöörlemissagedus koormuse all vaheneb (mitte mudelil W...RT). Masina koormus on
liiga suur! Laske masinal tuhikäigul toötada, kuni elektroonikasignaali nait kustub.
Taaskäivituskaitse rakendus. Masin eikäivitu, kui sisselulitatud masina korraluhendatakse vorgupistik pistikupessa voivooluvarustus taastatakse pärast katkestust. Lulitage masin valja ja uuesti sisse.
11. Tarvikud
Kasutage ainult Metabo originaaltarvikuid.
Vaata Ik 7.
Kasutage ainult tarvikuid, mis tãidavad selles kasutusjuhendis āra toodud nõuetele ja spetsifikatsionidele.
Kasutage alati toöülesandeks sobivat toöseadist ja ettenähtud kaitsekatet. Vt lk 7.
(Joonised on naitlikustamiseks).
Töülesanne:
1 = Pinnaga lihimine
2 = Kettaga Iokamine
3 = Aukude puurimine
4 = Traatharjaga tootamine
5 = Liivapaberiga lihvmine
6 = Poleerimine
Töseadised:
1.1 = Jämelihvmisketas
1.2 = Kaussketas (keraamiline)
1.3 = Teemantkaussketas „Müüritis/betoon“
2.1 = Lõikeketas „Metall“
2.2 = Löikeketas „Müüritis/betoon“
2.3 = Teemantloikeketas „Müüritis/betoon“
2.4 = Topeltotstarbega Iöikeketas (kombineeritud lihvmis- ja Iöikeketas)
3.1 = Teemantpuurkroonid
4.1 = Ketasharjad
4.2 = Kaussharjad
5.1 = Lamell-lihykettad
5.2 = Lihvtald lihvpaberile
6.1 = Poleerimistarvik
ettenähtud kaitsekate:
A-tüup = lōikamise kaitsekate / kaitsekate, sh
kaitsekatte külgekininitatav tarvik kettaga
lōikamisel
B-tüup = lihvmise kaitsekate
C-tüüp = lihvinise ja kettaga lõikamise kaitsekate (kombinatsioon)
D-tüüp = kaussketta kaitsekate
E-tüup = väljatöme kaitsekate pinnalihvimisel
F-tüup = väljatöme kaitsekate kettaga lõikamisel
Täiendavad tarvikud: (Vt ka saidilt www.metabo.com)
A Tolmukaitsefilter
Peene vorega filter takistab suurtel osakestel mootorikorpusesse sisenemast. Eemaldage regulaarselt ja puhistage.
B Mitmepositsiooniline kinnituskaar lisakäepideme jaoks
Vöimaldab erinevaid käepideme positsoone.
Elektritöriistu tohivad teostada vaid kvalifitseeritud elektrikud!
Defektse toitekaabli voib asendada ainult Metabo spetsiaalse originaalkaabliga, mis on saadaval Metabo teeninduse kaudu.
Remonti vajavate Metabo elektritöriistadega poorduge palun omä Metabo esindusse. Aadressid leiate lehelt www.metabo.com.
Varuosade nimekirja saate alla laadida lehelt www.metabo.com.
13. Keskkonnakaitse
Tekkiv lihvetolm vöib sisaldada kahjulikke aineid: jaatmekäidelge asjatundlikult.
Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasästlikuks kasutusest korvaldamiseks ja umbertoölemiseks.
Pakkematerjalid tuleb nende tähistuse alusel kohlike direktivide järgi jäätmekäitlusseanda. Lisateav letiate veebisaidi www.metabo.com jaotisest „Hoodus".
Ainult EÜ-riikide puhul: ärge visake elektrööristu ára koos olmeprügiga! Vastavalt Euroopa direktivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete kohta ning siseriklikesse öigusaktidesse ülevötmise kohta tuleb kasutatud elektrööristad koguda eraldi kokku ja vöttara ringlusse keskkonnasobralikul viisil.
14. Tehnilised andmed
Selgitusi andmete kohta leiate lehekuljelt 4. Sāilitame Óiguse teostada muudatusi tehnilise progressi hūvanguks.
= toöseadise max labimöot t_max,1 = toöseadise max lubatud paksus kinnituskohas kinnitusmutri kasutamisel (13) t_max,2 = toöseadise max lubatud paksus kinnituskohas kiirkinnitusmutri kasutamisel (1) t_max,3 = lihvmisketas/loikeketas: Töörista max lubatud paksus t_max,4 = traatharja max lubatav paksus
M = spindli keere
I = lihvmisspindli pikkus n^ = tuhikäigu poörlemissagedus (korgeim poörlemissagedus) n_V^* = tuhikäigu poörlemissagedus (seadistatav) P_1 = nimisisendvoimsus P_2 = valjundvoimsus
m = kaal ilma toitejuhtmeta
Möötmistulemused tuletatud vastavalt standard EN 62841.
Masin kaitseklassiga II Vahelduvvool
- WE... tähistusega masinad: Suure voolutugevusega körgsagedushäired voivad esile kutsuda pöördemomendi koikumist. Need kaovad parast seda kui-haired on vaibunud.
Ara toodud tehnilised andmed alluvad tolerantsidele (vastavalt kehtivatele standarditele).
Emissioonivaartused Need vaartused voimaldavad elektrtooriista emissionode hindamist ja erinevate elektrtooriistade vordlemist. Olenevalt kasutustingimustest, elektrtooriista(de) seiukorrast voib tegelik koormus olla suurem voiväiksem. Arvestage hindamisel toopause ja väikese koormusega faase. Märake vastavalt kohaldatud hinnanguliste vaartuste pohjal kindlaks kasutaja kaitse.meetmed, nt organisoated meetmed.
Ohukese pleki voi muude kergesti vibreerima hakkavate suure pinnaga toorikute loikamisel voib tekkida oluliselt suurem muratase (kuni 15 dB) kui osutud muratasemevaartus. Selliste toorikute puhul tuleb mura teket sobivate abinoude, nt raskete painuvate summutusmattde paigaldamise abil voimalikult palju valtida. Ka murakoormuse risikhindamisel ning sobivate kuulmiskaitsmete valimisel tuleb votta arvesse suuremat murataset.
Vibratsionide koguvärtus (kolme sunna
vektorsumma) kindlaks märaratud vastavalt
direktivile EN 62841:
ah, SG = vibratsioniheitme värtus
(pealispinna lihimine)
ah, DS = vibratsioniheitme värtus
(kausskettaga lihimine)
ah,P = vibratsioniheitme värtus
(poleerimine)
Kh,SG / DS / P = ebakindlus (vonkumine)
Tuupilised A-filtriga korrigeeritud helitasemed: LpA = helirohutase LWA = helivoimsuse tase KpA,K_WA = maaramatus
Tootades vob muratase 80 dB(A) uletada.
Kandke kuulmiskaitsevahendeid!
Originali instrukcija
1. Atitikties deklaracija
aikk klll kyl. sS j S g aasg lgl
S ACD = S COD + S_ DCE
C
A
S_ AOB = 12 · OB · AB = 12 × OA × 3 = 452
2x - 6 = 2 + 2k
15 15
15
15
15
15
