GEBRUIKSAANWIJZING RF 14115 METABO

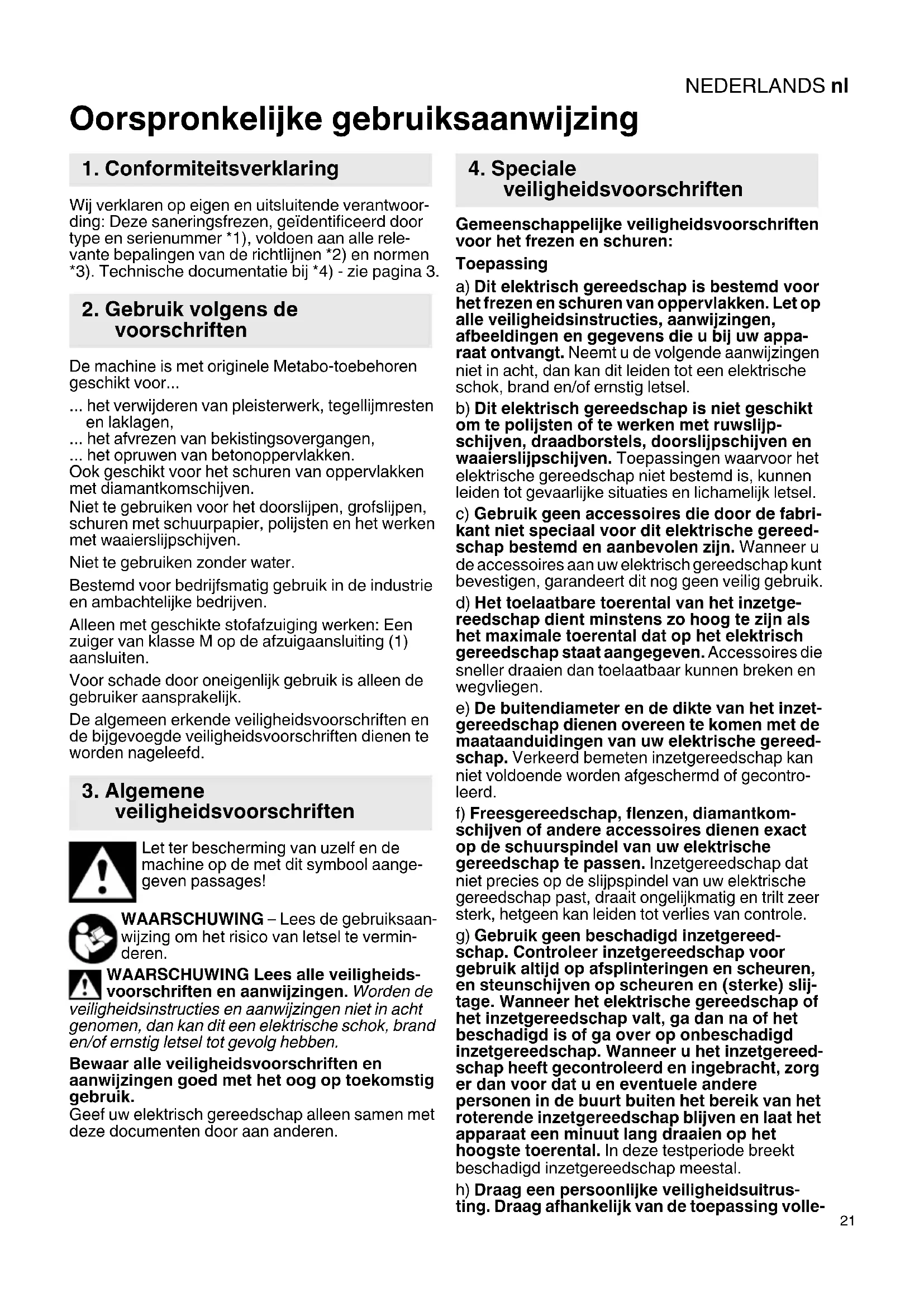

Oorspronkelijke gebruiksaanwijzing Wij verklaren op eigen en uitsluitende verantwoor- ding: Deze saneringsfrezen, geïdentificeerd door type en serienummer *1), voldoen aan alle rele- vante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3. De machine is met originele Metabo-toebehoren geschikt voor... ... het verwijderen van pleisterwerk, tegellijmresten en laklagen, ... het afvrezen van bekistingsovergangen, ... het opruwen van betonoppervlakken. Ook geschikt voor het schuren van oppervlakken met diamantkomschijven. Niet te gebruiken voor het doorslijpen, grofslijpen, schuren met schuurpapier, polijsten en het werken met waaierslijpschijven. Niet te gebruiken zonder water. Bestemd voor bedrijfsmatig gebruik in de industrie en ambachtelijke bedrijven. Alleen met geschikte stofafzuiging werken: Een zuiger van klasse M op de afzuigaansluiting (1) aansluiten. Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk. De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften dienen te worden nageleefd. Let ter bescherming van uzelf en de machine op de met dit symbool aange- geven passages! WAARSCHUWING – Lees de gebruiksaan- wijzing om het risico van letsel te vermin- deren. WAARSCHUWING Lees alle veiligheids- voorschriften en aanwijzingen. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik. Geef uw elektrisch gereedschap alleen samen met deze documenten door aan anderen. Gemeenschappelijke veiligheidsvoorschriften voor het frezen en schuren: Toepassing a) Dit elektrisch gereedschap is bestemd voor het frezen en schuren van oppervlakken. Let op alle veiligheidsinstructies, aanwijzingen, afbeeldingen en gegevens die u bij uw appa- raat ontvangt. Neemt u de volgende aanwijzingen niet in acht, dan kan dit leiden tot een elektrische schok, brand en/of ernstig letsel. b) Dit elektrisch gereedschap is niet geschikt om te polijsten of te werken met ruwslijp- schijven, draadborstels, doorslijpschijven en waaierslijpschijven. Toepassingen waarvoor het elektrische gereedschap niet bestemd is, kunnen leiden tot gevaarlijke situaties en lichamelijk letsel. c) Gebruik geen accessoires die door de fabri- kant niet speciaal voor dit elektrische gereed- schap bestemd en aanbevolen zijn. Wanneer u de accessoires aan uw elektrisch gereedschap kunt bevestigen, garandeert dit nog geen veilig gebruik. d) Het toelaatbare toerental van het inzetge- reedschap dient minstens zo hoog te zijn als het maximale toerental dat op het elektrisch gereedschap staat aangegeven. Accessoires die sneller draaien dan toelaatbaar kunnen breken en wegvliegen. e) De buitendiameter en de dikte van het inzet- gereedschap dienen overeen te komen met de maataanduidingen van uw elektrische gereed- schap. Verkeerd bemeten inzetgereedschap kan niet voldoende worden afgeschermd of gecontro- leerd. f) Freesgereedschap, flenzen, diamantkom- schijven of andere accessoires dienen exact op de schuurspindel van uw elektrische gereedschap te passen. Inzetgereedschap dat niet precies op de slijpspindel van uw elektrische gereedschap past, draait ongelijkmatig en trilt zeer sterk, hetgeen kan leiden tot verlies van controle. g) Gebruik geen beschadigd inzetgereed- schap. Controleer inzetgereedschap voor gebruik altijd op afsplinteringen en scheuren, en steunschijven op scheuren en (sterke) slij- tage. Wanneer het elektrische gereedschap of het inzetgereedschap valt, ga dan na of het beschadigd is of ga over op onbeschadigd inzetgereedschap. Wanneer u het inzetgereed- schap heeft gecontroleerd en ingebracht, zorg er dan voor dat u en eventuele andere personen in de buurt buiten het bereik van het roterende inzetgereedschap blijven en laat het apparaat een minuut lang draaien op het hoogste toerental. In deze testperiode breekt beschadigd inzetgereedschap meestal. h) Draag een persoonlijke veiligheidsuitrus- ting. Draag afhankelijk van de toepassing volle-

1. Conformiteitsverklaring

2. Gebruik volgens de

veiligheidsvoorschriften

dige gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag zo nodig een stof- masker, gehoorbescherming, veiligheidshand- schoenen of, ter bescherming tegen kleine slijp- en materiaaldeeltjes, een speciaal schort. Uw ogen dienen beschermd te worden tegen rond- vliegende voorwerpen die bij verschillende toepas- singen ontstaan. Stof- of zuurstofmaskers dienen het stof dat bij de toepassing ontstaat te filteren. Wanneer u lang aan hard geluid wordt blootgesteld, kan uw gehoor beschadigd raken.

i) Let erop dat andere personen zich op een

veilige afstand van uw werkgebied bevinden. Iedereen die het werkgebied betreedt, dient een persoonlijke veiligheidsuitrusting te dragen. Gebroken inzetgereedschap of brok- stukken van het werkstuk kunnen wegvliegen en letsel buiten het directe werkgebied veroorzaken. j) Voert u werkzaamheden uit waarbij het inzet- gereedschap verborgen stroomleidingen of het eigen netsnoer kan raken, houd het apparaat dan alleen vast aan de geïsoleerde greep- vlakken. Door contact met een spanningvoerende leiding kunnen ook metalen apparaatonderdelen onder spanning worden gezet en kan een elektri- sche schok teweeg worden gebracht. k) Houd het netsnoer uit de buurt van draaiend inzetgereedschap. Verliest u de controle over het apparaat, dan kan het netsnoer doorgesneden of gegrepen worden en kan uw hand of uw arm in het draaiende inzetgereedschap komen.

I) Leg het elektrische gereedschap nooit weg

voordat het inzetgereedschap volledig tot stil- stand is gekomen. Het draaiende inzetgereed- schap kan in contact komen met het steunvlak, waardoor u mogelijk de controle over het elektri- sche gereedschap verliest. m) Laat het elektrische gereedschap niet draaien terwijl u het draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegrepen en kan het inzetge- reedschap zich in uw lichaam boren. n) Reinig regelmatig de ventilatiesleuven van uw elektrische gereedschap. De motorventilator trekt stof in de behuizing. o) Gebruik het elektrische gereedschap niet in de buurt van brandbaar materiaal. Door vonken kunnen deze materialen vlam vatten. p) Gebruik geen inzetgereedschap waarvoor vloeibare koelmedia nodig zijn. Het gebruik van water of andere vloeibare koelmedia kan leiden tot een elektrische schok.

4.1 Veiligheidsinstructies met het oog op

een terugslag Een terugslag is een plotselinge reactie als gevolg van het vastraken of blokkeren van draaiend inzet- gereedschap, zoals frees- en schuurgereedschap. Indien draaiend inzetgereedschap blokkeert of blijft haken, komt het onmiddellijk tot stilstand. Hierdoor wordt ongecontroleerd elektrisch gereedschap, tegen de draairichting van het inzetgereedschap in, op de plaats van de blokkering versneld. Een terugslag is het gevolg van verkeerd gebruik van het elektrisch gereedschap. Een terugslag kan worden voorkomen door passende veiligheids- maatregelen te nemen, zoals hieronder beschreven. a) Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien voorhanden, altijd de extra greep om tijdens de startfase een zo groot mogelijke controle over de terugslag- krachten of reactiemomenten te hebben. De gebruiker kan de terugslag- en reactiemomenten beheersen door geschikte veiligheidsmaatregelen te nemen. b) Zorg ervoor dat uw hand nooit in de buurt van draaiend inzetgereedschap komt. Het inzet- gereedschap kan zich bij een terugslag over uw hand bewegen. c) Kom niet met uw lichaam binnen het gebied waarin het elektrische gereedschap zich beweegt in geval van een terugslag. Door de terugslag beweegt het elektrische gereedschap zich op de plaats van de blokkering in tegenge- stelde richting ten opzichte van het inzetgereed- schap. d) Werk bijzonder voorzichtig bij hoeken, scherpe randen, enz. Zorg ervoor dat het inzet- gereedschap niet van het werkstuk terug- springt en beklemd raakt. Bij hoeken, scherpe randen of wanneer het terugspringt, raakt het rote- rende inzetgereedschap gemakkelijk beklemd. Dit leidt tot verlies van controle of een terugslag. e) Gebruik geen ketting- of getand zaagblad. Dit inzetgereedschap leidt vaak tot een terugslag of verlies van controle over het elektrische gereed- schap.

4.2 Speciale veiligheidsinstructies voor het

frezen: a) Gebruik uitsluitend freesgereedschappen die zijn goedgekeurd voor uw elektrische gereedschap en de hiervoor geschikte beschermkap. Freesgereedschap dat niet geschikt is voor het elektrische gereedschap kan niet voldoende worden afgeschermd en is onveilig. c) De beschermkap moet stevig aan het elek- trisch gereedschap zijn aangebracht en, voor een optimale veiligheid, zo zijn ingesteld dat een zo klein mogelijk deel van het freeslichaam open naar de bediener wijst. De beschermkap beschermt de gebruiker tegen brokstukken, toevallig contact met het freeslichaam en vonken, waardoor kleding vlam kan vatten. c) Bewerk geen vlakken met bijv. vrijliggend wapeningsstaal. Dit zou kunnen leiden tot een terugslag of verlies van controle over het elektrisch gereedschap. d) Controleer voor gebruik of de freeswielen zich vrij kunnen bewegen. Indien nodig reinigen. e) Gebruik geen beschadigde freeswielen. f) Ga bij de bewerking van hoeken, randen en uitstekende stukken bijzonder voorzichtig teNEDERLANDS nl

werk. Hierbij bestaat het risico op terugslag of beschadiging van de frees. g) Freeswielen zijn scherp en kunnen na gebruik heet zijn. Let op, gevaar voor letsel.

4.3 Speciale veiligheidsinstructies voor het

slijpen met diamantkomschijven: a) Gebruik uitsluitend slijpmiddelen die voor uw elektrische gereedschap zijn goedgekeurd en de hiervoor geschikte beschermkap. Slijp- middelen die niet geschikt zijn voor het elektrische gereedschap kunnen niet voldoende worden afge- schermd en zijn onveilig. b) De beschermkap moet stevig aan het elek- trisch gereedschap zijn aangebracht en, voor een optimale veiligheid, zo zijn ingesteld dat een zo klein mogelijk deel van het slijplichaam open naar de bediener wijst. De beschermkap beschermt de gebruiker tegen brokstukken, toevallig contact met het slijplichaam en vonken, waardoor kleding vlam kan vatten. c) De slijpmiddelen mogen alleen worden gebruikt voor de aanbevolen toepassingsmo- gelijkheden. d) Gebruik altijd onbeschadigde spanflenzen in de juiste grootte en vorm voor het door u gekozen inzetgereedschap. Geschikte flenzen ondersteunen het inzetgereedschap.

4.4 Overige veiligheidsvoorschriften:

WAARSCHUWING – Draag altijd een veilig- heidsbril. Draag een geschikt stofmasker. Neem de opgaven van de fabrikant van het inzetge- reedschap of de accessoires in acht! Zorg ervoor dat inzetgereedschap beschermd is tegen vet en stoten! Inzetgereedschap dient zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt. Het werkstuk dient stevig te liggen en beveiligd te zijn tegen wegglijden, bijv. met behulp van spanin- richtingen. Grote werkstukken dienen voldoende te worden ondersteund. Wordt er inzetgereedschap met schroefdraadinzet gebruikt, dan mag het einde van de spindel de gatenbodem van het schuurgereedschap niet raken. Let erop dat de schroefdraad in het inzetge- reedschap lang genoeg is om de spindellengte op te nemen. De schroefdraad van het inzetgereed- schap moet bij de schroefdraad op de spindel passen. Zie voor de lengte en de schroefdraad van de spindel pagina 3 en hoofdstuk 15. Technische gegevens. Vreemde objecten in de machine kunnen leiden tot een blokkering van het schakelmechanisme. Daarom is het nood- zakelijk om de lopende machine zeer regelmatig en grondig door de achterste ventilatiesleuven uit te blazen met perslucht. Hierbij dient hij stevig te worden vastgehouden. Stoffen afkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal, kunnen schadelijk zijn voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen. Bepaalde stoffen, zoals van eiken- of beukenhout, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen worden bewerkt door gespecialiseerd personeel. - Om een hoge mate van stofafzuiging te bereiken, kunt u samen met dit gereedschap een geschikte Metabo-stofafzuiger van klasse M gebruiken. - Zorg voor een goede ventilatie van de werkplaats. - Aanbevolen wordt om een stofmasker van filter- klasse P2 te dragen. Neem de voorschriften in acht die in uw land voor de te bewerken materialen van toepassing zijn. Er mogen geen materialen worden gebruikt waarbij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid (bijv. asbest). Zorg er bij het werken onder stoffige omstandig- heden voor dat de ventilatieopeningen vrij zijn. Mocht het nodig zijn om het stof te verwijderen, ontkoppel dan eerst het elektrisch gereedschap van het elektriciteitsnet (gebruik niet-metalen voor- werpen) en voorkom beschadiging van inwendige delen. Er mag geen beschadigd, niet-rond of vibrerend gereedschap worden gebruikt. Voorkom schade aan gas- of waterleidingen, elek- trische geleiders en dragende wanden (statica). Bij gebruik van de machine buiten: FI-veiligheidsschakelaar met max. afschakelstroom (30 mA) voorschakelen! De stekker altijd uit het stopcontact halen voordat instel-, ombouw- of onderhoudswerkzaamheden worden uitgevoerd. Een beschadigde of gebarsten extra greep dient te worden vervangen. Indien de extra greep defect is de machine niet gebruiken. Een beschadigde of gebarsten beschermkap dient te worden vervangen. Indien de beschermkap defect is de machine niet gebruiken. Zie bladzijde 2. 1 Afzuigaansluiting 2 Schroefgaten van de aandrijfkast (aan beide kanten) 3Vleugelschroeven 4Extra greep 5 Vergrendelschijven 6 Tweegaatssleutel 7 Freesgereedschap * 8Spindel

9 Spindelvastzetknop 10 Spanmoer * 11 Diamantkomschijf * 12 Steunflens * 13 Schroef * 14 Borgring * 15 Schakelschuif voor het in-/uitschakelen 16 Handgreep 17 Elektronische signaalindicatie 18 Stelknop voor de toerentalinstelling 19 Beschermkap 20 Afvlakking voor het werken nabij randen 21 Vleugelschroef 22 Diepteaanslag

• afhankelijk van de uitrusting/niet in de leve- ringsomvang Controleer alvorens het apparaat in gebruik te nemen of de op het typeplaatje aangegeven netspanning en netfrequentie overeenkomen met de gegevens van het elektriciteitsnet.

6.1 Extra greep aanbrengen

Alleen werken wanneer de extra greep (4) is aangebracht! De extra greep aanbrengen zoals weergegeven. Zie pagina 2, afbeelding A. - Vergrendelschijven (5) links en rechts op de aandrijfkast plaatsen. - Extra greep (4) aan de aandrijfkast aanbrengen. - Vleugelschroeven (3) links en rechts in de extra greep (4) steken en licht vastschroeven. - Gewenste hoek van de extra greep (4) instellen. - Vleugelschroeven (3) links en rechts stevig met de hand vastdraaien.

6.2 Diepteaanslag instellen

Uit veiligheidsoverwegingen uitsluitend de meegeleverde beschermkap (19) gebruiken. Zie afb., pagina 2. - Vleugelschroef (21) losdraaien. - Aan de diepteaanslag (22) draaien en daarmee de hoogte ervan afstellen op het inzetgereed- schap en de bewerking afstellen. - Vleugelschroef (21) met de hand krachtig vast- draaien.

Alleen met geschikte stofafzuiging werken: Een zuiger van klasse M op de afzuigaanslui- ting (1) aansluiten. Voor alle ombouwwerkzaamheden: de netstekker uit het stopcontact halen. De machine moet uitgeschakeld zijn en de spindel moet stilstaan.

Spindelvastzetknop (9) alleen bij stilstaande spindel indrukken! - De spindelvastzetknop (9) indrukken en de spindel (8) met de hand draaien tot de spindel- vastzetknop merkbaar inklikt.

7.2 Freesgereedschap aanbrengen/afnemen

Uit veiligheidsoverwegingen de beschermkap (19) met aangebrachte diepteaanslag (22) gebruiken. Zie pagina 2, afbeelding B. Aanbrengen: - Spindel vastzetten (zie hoofdstuk 7.1). - Freesgereedschap (7) m.b.v. de tweegaatssleutel (6) met de klok mee opschroeven en vastdraaien. Afnemen: - Spindel vastzetten (zie hoofdstuk 7.1). Het frees- gereedschap (7) met de tweegaatssleutel (6) tegen de klok in afschroeven.

7.3 Diamantkomschijf aanbrengen/afnemen

Uit veiligheidsoverwegingen de beschermkap (19) met aangebrachte diepteaanslag (22) gebruiken. Zie pagina 2, afbeelding C. Aanbrengen: - De steunflens (12) op de spindel (8) plaatsen. Deze is op de juiste wijze aangebracht als hij niet op de spindel gedraaid kan worden. - De diamantkomschijf (11) op de steunflens (12) leggen. Deze dient gelijkmatig op de steunflens te liggen. - De 2 kanten van de spanmoer (10) zijn verschil- lend. De spanmoer zo op de spindel schroeven, dat de kraag van de spanmoer (10) naar boven wijst. - Spindel vastzetten (zie hoofdstuk 7.1). De span- moer (10) m.b.v. de tweegaatssleutel (6) met de wijzers van de klok mee vastzetten. Afnemen: - Spindel vastzetten (zie hoofdstuk 7.1). De span- moer (10) met de tweegaatssleutel (6) tegen de wijzers van de klok in afschroeven.

8.1 Toerental instellen

Afhankelijk van de toepassing het optimale toerental instellen met de stelknop (18).

8.2 In-/uitschakelen

De machine altijd met beide handen geleiden. Eerst inschakelen, dan het inzetgereedschap naar het werkstuk brengen. Het opzuigen van extra stof en spanen door de machine dient te worden voorkomen. Bij het in- en uitschakelen moet erop worden gelet dat zich geen neergeslagen stof in de buurt van de machine bevindt. De machine na het uitschakelen pas

7. Inzetgereedschap aanbrengen

8. GebruikNEDERLANDS nl

wegzetten wanneer de motor tot stilstand is gekomen. Voorkom onverhoeds aanlopen: De machine altijd uitschakelen wanneer de stekker uit het stopcontact wordt gehaald of wanneer zich een stroomonderbreking heeft voorgedaan. Bij de continu-inschakeling loopt de machine verder wanneer hij uit de hand wordt getrokken. Daarom de machine altijd met beide handen bij de hiervoor bestemde handgrepen vast- houden, ervoor zorgen dat u stevig staat en gecon- centreerd werken. Machines mit schakelschuif: Inschakelen: schakelschuif (15) naar voren schuiven. Voor de continu-inschakeling deze vervolgens naar beneden klappen tot hij inklikt. Uitschakelen: Op het achterste uiteinde van de schakelschuif (15) drukken en loslaten. Versleten of gebroken freeswielen vervangen (Zie afb., pagina 2): - Het freesgereedschap afnemen (zie hoofdstuk 7.2). - De schroef (13) tegen de klok in uitschroeven. De borgring (14) wegnemen. - Alle freeswielen zoals aangegeven vervangen. Altijd freeswielen van hetzelfde type gebruiken). - Alle onderdelen zoals weergegeven weer monteren. De schroef (13) met de klok mee inschroeven en met 7 Nm ± 1 Nm vastdraaien Reiniging van de motor: De machine zeer regel- matig en grondig door de achterste ventilatie- sleuven uitblazen met perslucht. Hierbij dient de machine stevig te worden vastgehouden. De elektronische signaalindicatie (17) brandt en het belaste toerental neemt af. De wikkelingstemperatuur is te hoog! De machine onbelast laten lopen tot de elektronische signaalindicatie uitgaat. De elektronische signaalindicatie (17) knippert en de machine loopt niet. De herstartbeveiliging is geactiveerd. Wordt de netstekker in het stopcontact gestoken wanneer de machine ingeschakeld is of wordt de stroomtoevoer na een onderbreking weer hersteld, dan start de machine niet. De machine uit- en weer inschakelen. Gebruik uitsluitend originele Metabo toebehoren. Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. Compleet toebehorenprogramma, zie www.metabo.com of de catalogus. Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkend vakman worden uitgevoerd! Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Onderdeellijsten kunt u downloaden via www.metabo.com. Het ontstane slijpstof kan schadelijke stoffen bevatten: Niet met het huisvuil meegeven maar op de juiste manier naar een depot voor gevaarlijke afvalstoffen afvoeren. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en voor de recycling van afgedankte machines, verpakkingen en toebe- horen. Bescherm het milieu en geef elektrisch gereedschap niet mee met het huisvuil. Neem de nationale voorschriften in acht voor een gescheiden inzameling en voor de recycling van afgedankte machines, verpakkingen en toebe- horen. Toelichting bij de gegevens op pagina 3. Wijzi- gingen in verband met technische ontwikkelingen voorbehouden.

max = max. diameter van het inzetgereedschap

max,1 = max. toelaatbare dikte van het inzet?gereed?schap in het spanbereik bij gebruik van de spanmoer (10) M = spindelschroefdraad l = lengte van de schuurspindel n* = onbelast toerental (hoogste toerental)

= afgegeven vermogen m = gewicht zonder netsnoer Meetgegevens volgens de norm EN 60745. Machine van beveiligingsklasse II ~ wisselstroom

• Energierijke hoogfrequente storingen kunnen schommelingen in het toerental veroorzaken. Deze verdwijnen weer zodra de storingen afgenomen zijn.

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm). Emissiewaarden Deze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereed- schap of het inzetgereedschap kan de daadwerke- lijke belasting hoger of lager uitvallen. Houd bij de beoordeling rekening met pauzes en fases met een lagere belasting. Bepaal op basis van de betref- fende aangepaste taxatiewaarden de maatregelen ter bescherming van de gebruiker, bijv. organisato- rische maatregelen. Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 60745:

h,... = onzekerheid (trilling) Karakteristiek A-gekwalificeerd geluidsniveau

= onzekerheid Tijdens het werken kan het geluidsniveau de 80 dB(A) overschrijden. Draag gehoorbescherming!ITALIANO it
