BRUGSANVISNING RF 14115 METABO

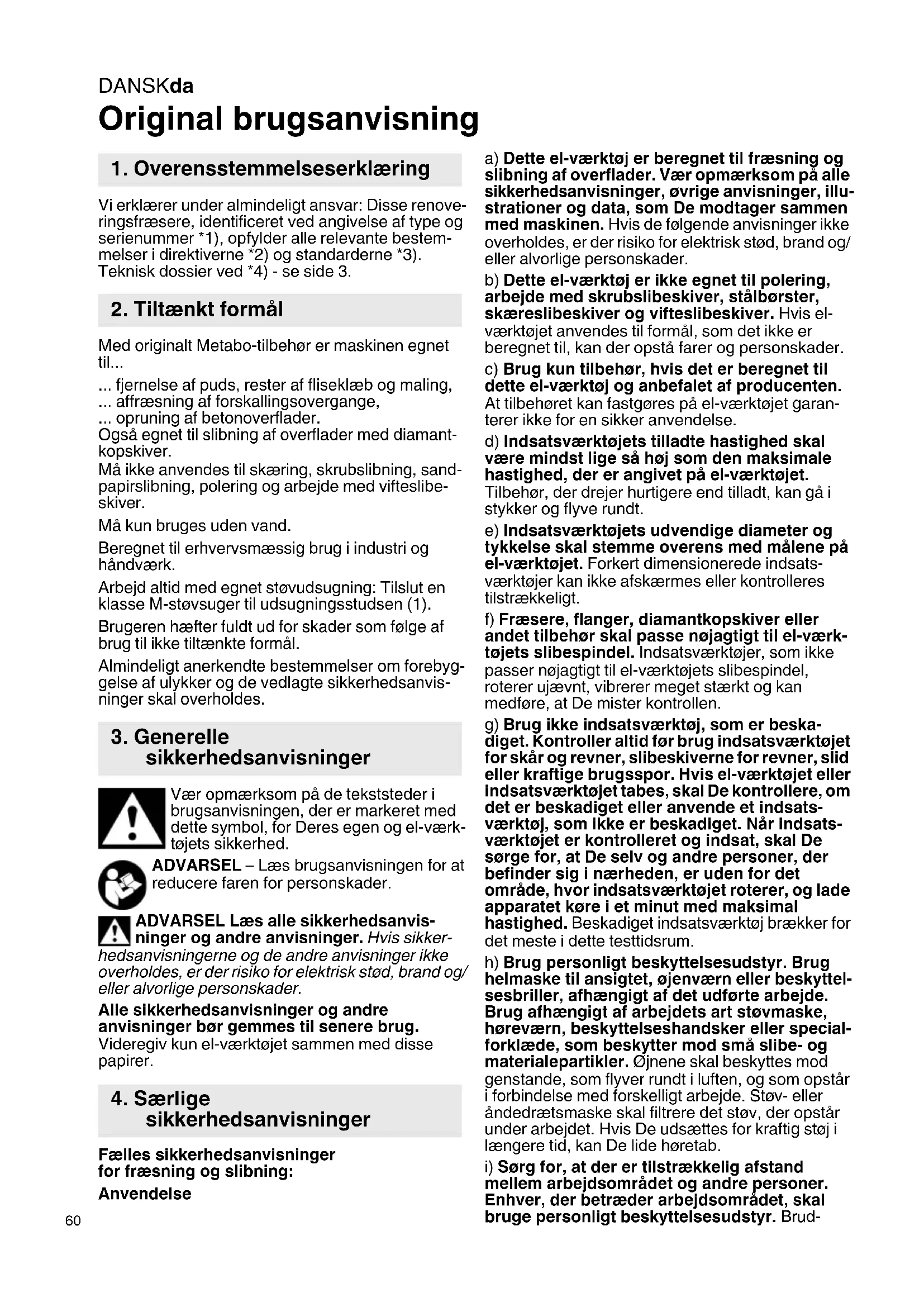

Original brugsanvisning Vi erklærer under almindeligt ansvar: Disse renove- ringsfræsere, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestem- melser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 3. Med originalt Metabo-tilbehør er maskinen egnet til... ... fjernelse af puds, rester af fliseklæb og maling, ... affræsning af forskallingsovergange, ... opruning af betonoverflader. Også egnet til slibning af overflader med diamant- kopskiver. Må ikke anvendes til skæring, skrubslibning, sand- papirslibning, polering og arbejde med vifteslibe- skiver. Må kun bruges uden vand. Beregnet til erhvervsmæssig brug i industri og håndværk. Arbejd altid med egnet støvudsugning: Tilslut en klasse M-støvsuger til udsugningsstudsen (1). Brugeren hæfter fuldt ud for skader som følge af brug til ikke tiltænkte formål. Almindeligt anerkendte bestemmelser om forebyg- gelse af ulykker og de vedlagte sikkerhedsanvis- ninger skal overholdes. Vær opmærksom på de tekststeder i brugsanvisningen, der er markeret med dette symbol, for Deres egen og el-værk- tøjets sikkerhed. ADVARSEL – Læs brugsanvisningen for at reducere faren for personskader. ADVARSEL Læs alle sikkerhedsanvis- ninger og andre anvisninger. Hvis sikker- hedsanvisningerne og de andre anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/ eller alvorlige personskader. Alle sikkerhedsanvisninger og andre anvisninger bør gemmes til senere brug. Videregiv kun el-værktøjet sammen med disse papirer. Fælles sikkerhedsanvisninger for fræsning og slibning: Anvendelse a) Dette el-værktøj er beregnet til fræsning og slibning af overflader. Vær opmærksom på alle sikkerheds anvisninger, øvrige anvisninger, illu- strationer og data, som De modtager sammen med maskinen. Hvis de følgende anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/ eller alvorlige personskader. b) Dette el-værktøj er ikke egnet til polering, arbejde med skrubslibeskiver, stålbørster, skæreslibeskiver og vifteslibeskiver. Hvis el- værktøjet anvendes til formål, som det ikke er beregnet til, kan der opstå farer og personskader. c) Brug kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af producenten. At tilbehøret kan fastgøres på el-værktøjet garan- terer ikke for en sikker anvendelse. d) Indsatsværktøjets tilladte hastighed skal være mindst lige så høj som den maksimale hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan gå i stykker og flyve rundt. e) Indsatsværktøjets udvendige diameter og tykkelse skal stemme overens med målene på el-værktøjet. Forkert dimensionerede indsats- værktøjer kan ikke afskærmes eller kontrolleres tilstrækkeligt. f) Fræsere, flanger, diamantkopskiver eller andet tilbehør skal passe nøjagtigt til el-værk- tøjets slibespindel. Indsatsværktøjer, som ikke passer nøjagtigt til el-værktøjets slibespindel, roterer ujævnt, vibrerer meget stærkt og kan medføre, at De mister kontrollen. g) Brug ikke indsatsværktøj, som er beska- diget. Kontroller altid før brug indsatsværktøjet for skår og revner, slibeskiverne for revner, slid eller kraftige brugsspor. Hvis el-værktøjet eller indsatsværktøjet tabes, skal De kontrollere, om det er beskadiget eller anvende et indsats- værktøj, som ikke er beskadiget. Når indsats- værktøjet er kontrolleret og indsat, skal De sørge for, at De selv og andre personer, der befinder sig i nærheden, er uden for det område, hvor indsatsværktøjet roterer, og lade apparatet køre i et minut med maksimal hastighed. Beskadiget indsatsværktøj brækker for det meste i dette testtidsrum. h) Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttel- sesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller special- forklæde, som beskytter mod små slibe- og materialepartikler. Øjnene skal beskyttes mod genstande, som flyver rundt i luften, og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Hvis De udsættes for kraftig støj i længere tid, kan De lide høretab.

i) Sørg for, at der er tilstrækkelig afstand

mellem arbejdsområdet og andre personer. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brud-

sikkerhedsanvisninger

sikkerhedsanvisningerDANSK da

stykker af emnet eller brækkede indsatsværktøjer kan flyve væk og føre til personskader også uden for det direkte arbejdsområde. e) Hold altid kun maskinen i de isolerede greb, når der udføres arbejde, hvor indsatsværktøjet kan komme i kontakt med skjulte strømled- ninger eller maskinens eget kabel. Kontakt med en spændingsførende ledning kan også gøre appa- ratets metaldele spændingsførende og føre til elek- trisk stød. k) Hold netkablet væk fra roterende indsats- værktøj. Hvis De mister kontrollen over maskinen, kan netkablet blive skåret over eller ramt, og Deres hånd eller arm kan blive trukket ind i det roterende indsatsværktøj.

I) Læg aldrig el-værktøjet til side, før indsats-

værktøjet står helt stille. Det roterende indsats- værktøj kan komme i kontakt med fralægnings- fladen, hvorved De kan miste kontrollen over el- værktøjet. m) Lad ikke el-værktøjet køre, mens De bærer det. Deres tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj, og indsatsværktøjet kan bore sig ind i Deres krop. n) Rengør el-værktøjets ventilationsåbninger regelmæssigt. Motorblæseren trækker støv ind i huset. o) Brug ikke el-værktøjet i nærheden af brand- bare materialer. Gnister kan antænde disse mate- rialer. p) Brug ikke indsatsværktøj, der kræver flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan medføre elektrisk stød.

4.1 Tilbageslag og tilsvarende sikkerhedsan-

visninger Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj, f.eks. fræse-, slibe- værktøj osv., har sat sig fast eller blokerer. Fastsæt- telse eller blokering medfører, at det roterende indsatsværktøj stopper pludseligt. Derved accele- reres et ukontrolleret el-værktøj mod indsatsværk- tøjets omdrejningsretning på blokeringsstedet. Et tilbageslag er resultatet af en forkert og fejlagtig brug af el-værktøjet. Det kan forhindres ved hjælp af egnede sikkerhedsforanstaltninger, som beskrives nedenfor. a) Hold godt fast i el-værktøjet, og sørg for, at Deres krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Brug altid det ekstra holdegreb, hvis et sådant findes, for at have så meget kontrol som muligt over tilba- geslagskræfterne eller reaktionsmomenterne, når maskinen kører op i hastighed. Brugeren kan beherske tilbageslags- og reaktionskræfterne med egnede forsigtighedsforanstaltninger. b) Sørg for, at Deres hånd aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over Deres hånd ved et tilbageslag. c) Undgå at Deres krop befinder sig i det område, hvor el-værktøjet bevæger sig ved et tilbageslag. Tilbageslaget får el-værktøjet til at bevæge sig i den modsatte retning af indsatsværk- tøjets bevægelse på blokeringsstedet. d) Arbejd særlig forsigtigt i områder med hjørner, skarpe kanter osv. Undgå at indsats- værktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast ved hjørner, skarpe kanter eller hvis det springer tilbage. Dette medfører et tilbageslag, eller at De mister kontrollen over maskinen. e) Brug ikke kædesavklinger eller tandede savklinger. Sådanne indsatsværktøjer fører hyppigt til tilbageslag, eller at De mister kontrollen over el-værktøjet.

4.2 Særlige sikkerhedsanvisninger for fræs-

Brug kun fræsere, der er godkendt til el- værktøjet, og den beskyttelsesskærm, der er beregnet til disse fræsere. Fræsere, der ikke er beregnet til el-værktøjet, kan ikke afskærmes tilstrækkeligt og er usikre. b) Beskyttelsesskærmen skal være monteret sikkert på el-værktøjet og være indstillet således, at en maksimal sikkerhed opnås, dvs. den mindst mulige del af fræseren skal pege hen mod brugeren. Beskyttelsesskærmen beskytter brugeren mod brudstykker, tilfældig kontakt med fræseren samt gnister, som kan antænde tøjet. c) Bearbejd aldrig flader med fritliggende stål- armeringer eller lignende. Det kan føre til tilbage- slag, eller at De mister kontrollen over el-værktøjet. d) Kontroller før ibrugtagningen, at fræsehju- lene kan bevæge sig frit. Rengør dem om nødvendigt. e) Brug aldrig beskadigede fræsehjul. f) Vær særlig forsigtig ved bearbejdning af hjørner, kanter og afsatser. Der er risiko for tilba- geslag eller beskadigelse af fræseren. g) Fræsehjul er skarpkantede og kan være varme efter brug. OBS! Fare for kvæstelser.

4.3 Særlige sikkerhedsanvisninger for slib-

ning med diamantkopskiver: a) Brug kun slibemidler, der er godkendt til el- værktøjet, og den beskyttelsesskærm, der er beregnet til disse slibemidler. Slibemidler, der ikke er beregnet til el-værktøjet, kan ikke afskærmes tilstrækkeligt og er usikre. b) Beskyttelsesskærmen skal være monteret sikkert på el-værktøjet og være indstillet således, at en maksimal sikkerhed opnås, dvs. den mindst mulige del af slibemidlet skal pege hen mod brugeren. Beskyttelsesskærmen beskytter brugeren mod brudstykker, tilfældig kontakt med slibekornene samt gnister, som kan antænde tøjet. c) Slibemidler må kun anvendes til de anbefa- lede formål. d) Brug altid ubeskadigede spændeflanger i den rigtige størrelse og form, der passer til det valgte indsatsværktøj. Egnede flanger under- støtter indsatsværktøjet.DANSKda

4.4 Yderligere sikkerhedsanvisninger:

ADVARSEL – brug altid beskyttelsesbriller. Brug et egnet åndedrætsværn. Vær opmærksom på informationerne fra produ- centen af indsatsværktøjet eller tilbehøret! Beskyt indsatsværktøjet mod fedt og stød! Indsatsværktøj skal opbevares og behandles omhyggeligt i henhold til producentens anvisninger. Emnet skal ligge fast og være sikret mod at kunne skride, f.eks. ved hjælp af spændeanordninger. Større emner skal støttes i tilstrækkeligt omfang. Hvis der anvendes indsatsværktøjer med gevind- indsats, må spindelenden ikke berøre slibeværktø- jets hul. Vær opmærksom på, at gevindet i indsats- værktøjet er langt nok til spindellængden. Gevindet i indsatsværktøjet skal passe til gevindet på spindlen. Spindellængde og spindelgevind se side 3 og kapitel 15. Tekniske data. Indtrængende fremmedlegemer kan føre til blokering af skiftemeka- nismen. Derfor er det nødvendigt regelmæssigt, ofte og grundigt at udblæse den kørende maskine med trykluft gennem de bageste ventilationsåb- ninger. Under udblæsningen skal der holdes godt fat i maskinen. Støv fra materialer såsom blyholdig maling, visse træsorter, mineraler og metal kan være sundhedsskadeligt. Berøring eller indånding af dette støv kan fremkalde allergiske reaktioner og/ eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden. Nogle støvpartikler såsom ege- eller bøgetræsstøv anses for at være kræftfremkaldende, især i forbindelse med tilsætningsstoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk. - For at opnå en optimal støvudsugning anbe- fales det at anvende en egnet Metabo-støv- suger i klasse M sammen med dette el- værktøj. - Sørg for god ventilation på arbejdspladsen. - Det anbefales at bruge et åndedrætsværn i filter- klasse P2. Vær opmærksom på de gældende regler i Deres land vedrørende de bearbejdede materialer. Der må ikke bearbejdes materialer, der danner sundhedsskadeligt støv eller dampe (f.eks. asbest). Sørg for, at ventilationsåbningerne er fri ved arbejde i støvede omgivelser. Hvis det bliver nødvendigt at fjerne støvet, skal el-værktøjet først kobles fra strømnettet (brug ikke genstande af metal), og undgå at beskadige indvendige dele. Beskadiget, urundt eller vibrerende værktøj må ikke anvendes. Undgå beskadigelser på gas- eller vandrør, elek- triske ledninger og bærende vægge (statik). Ved brug af maskinen udenfor: Forkobl FI-afbryder med maksimal aktiveringsstrøm (30 mA)! Træk stikket ud af stikdåsen, før maskinen indstilles, omstilles eller vedligeholdes. Hvis et ekstra håndgreb er beskadiget eller revnet, skal det udskiftes. Maskinen må ikke anvendes med et defekt ekstra håndgreb. Hvis beskyttelsesskærmen er beskadiget eller revnet, skal den udskiftes. Maskinen må ikke anvendes med en defekt beskyttelsesskærm. Se side 2. 1 Udsugningsstuds 2 Gevindhuller på gearhuset (begge sider) 3Vingeskruer 4 Ekstra håndgreb 5Låseskiver 6 Tapnøgle 7 Fræser * 8Spindel 9 Spindellås 10 Spændemøtrik * 11 Diamantkopskive * 12 Støtteflange * 13 Skrue * 14 Sikringsskive * 15 Skydekontakt til tænd/sluk 16 Håndtag 17 Elektronisk signallampe 18 Stillehjul til forvalg af hastigheden 19 Beskyttelsesskærm 20 Affladning til arbejde tæt på kanter 21 Vingeskrue 22 Dybdestop

• alt efter udstyr/medleveres ikke Kontroller før ibrugtagning, om oplysningerne på typeskiltet stemmer overens med strøm- nettets netspænding og netfrekvens.

6.1 Montering af ekstra greb

Arbejd kun med monteret ekstra greb (4)! Anbring det ekstra greb som vist. Se side 2, illustration A. - Placer låseskiverne (5) til venstre og højre på gearhuset. - Anbring det ekstra greb (4) på gearhuset. - Sæt vingeskruerne (3) i det ekstra greb (4) til venstre og højre, og skru dem lidt ind. - Indstil den ønskede vinkel på det ekstra greb (4). - Spænd vingeskruerne (3) til venstre og højre kraf- tigt med hånden.

6.2 Indstilling af dybdestop

Brug af sikkerhedsmæssige grunde kun den medleverede beskyttelsesskærm (19). Se ill., side 2. - Løsn vingeskruen (21).

- Drej dybdestoppet (22), og indstil dermed højden til indsatsværktøjet og arbejdsopgaven. - Spænd vingeskruen (21) kraftigt med hånden.

Arbejd altid med egnet støvudsugning: Tilslut en klasse M-støvsuger til udsugningsstudsen (1). Før alle omstillinger: Træk stikket ud af stik- dåsen. Maskinen skal være slukket, og spindlen skal stå stille.

7.1 Låsning af spindel

Spindellåsen (9) må kun trykkes ind, når spindlen står stille! - Tryk spindellåsen (9) ind, og drej spindlen (8) manuelt, indtil det kan mærkes, at spindellåsen går i indgreb.

7.2 Montering/afmontering af fræser

Brug af sikkerhedsmæssige grunde beskyttel- sesskærmen (19) med monteret dybdestop (22). Se side 2, illustration B. Montering: - Lås spindlen (se kapitel 7.1). - Skru fræseren (7) på, og spænd den med tapnøglen (6) i urets retning. Afmontering: - Lås spindlen (se kapitel 7.1). Skru fræseren (7) af med tapnøglen (6) mod urets retning.

7.3 Montering/afmontering af diamantkop-

skive Brug af sikkerhedsmæssige grunde beskyttel- sesskærmen (19) med monteret dybdestop (22). Se side 2, illustration C. Montering: - Sæt støtteflangen (12) på spindlen (8). Den er rigtigt monteret, når spindlen ikke kan drejes. - Læg diamantkopskiven (11) på støtteflangen (12). Den skal ligge jævnt på støtteflangen. - Spændemøtrikkens (10) to sider er forskellige. Skru spændemøtrikken på spindlen, så spænde- møtrikkens (10) krave vender opad. - Lås spindlen (se kapitel 7.1). Spænd spændemø- trikken (10) med tapnøglen (6) i urets retning. Afmontering: - Lås spindlen (se kapitel 7.1). Skru spændemø- trikken (10) af med tapnøglen (6) mod urets retning.

8.1 Indstilling af hastighed

Maskinen skal altid betjenes med begge hænder Tænd først for maskinen, og anbring derefter indsatsværktøjet på emnet. Det skal undgås, at maskinen suger ekstra støv og spåner ind. Når maskinen tændes og slukkes, skal den holdes væk fra aflejret støv. Læg den slukkede maskine først til side, når motoren står stille. Undgå utilsigtet start: Sluk altid for maskinen, når stikket trækkes ud af stikdåsen, eller når strømmen afbrydes. Ved fast tilkobling kører maskinen også videre, når den rives ud af hånden. Hold derfor altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt og arbejd koncentreret. Maskiner med afbrydergreb: Tænd: Skub afbrydergrebet (15) frem. El-værktøjet holdes tændt ved at trykke kontakten ned, til den går i hak. Sluk: Tryk på den bagerste del af afbrydergrebet (15), og giv slip. Udskiftning af slidte eller brækkede fræsehjul (se ill., side 2): - Tag fræseren af (se kapitel 7.2). - Skru skruen (13) ud mod urets retning. Fjern sikringsskiven (14). - Udskift alle fræsehjul som vist. Brug altid fræsehjul af samme type. - Saml alle dele igen som vist. Skru skruen (13) i urets retning, og spænd den med 7 Nm ± 1 Nm Motorrensning: Udblæs maskinen regelmæssigt, ofte og grundigt med trykluft gennem de bageste ventilationsåbninger. Under udblæsningen skal der holdes godt fat i maskinen. Den elektroniske signallampe (17) lyser, og hastigheden under belastning aftager. Viklingstemperaturen er for høj! Lad maskinen køre i tomgang, indtil den elektroniske signallampe slukker. Den elektroniske signallampe (17) blinker, og maskinen kører ikke. Den elek- triske beskyttelse mod genindkobling er akti- veret. Hvis netstikket stikkes i, mens maskinen er

7. Montering af indsatsværktøj

11. Afhjælpning af fejl

tændt, eller når strømforsyningen etableres igen efter en afbrydelse, kører maskinen ikke. Sluk og tænd igen for maskinen. Brug kun originalt Metabo tilbehør. Brug kun tilbehør, som opfylder de krav og specifi- kationer, som er angivet i denne brugsanvisning. Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget. Reparationer på el-værktøjer må kun udføres af en elektriker! Henvend Dem til Deres Metabo forhandler, når De skal have repareret Deres Metabo el-værktøj. Adresser findes på www.metabo.com. Reservedelslister kan downloades på www.metabo.com. Slibestøvet, som opstår, kan indeholde skadelige stoffer: Bortskaf ikke støvet med husholdningsaf- faldet, men aflever det til et indsamlingssted for specialaffald. Overhold de nationale regler om miljøvenlig bort- skaffelse og genbrug af udtjente maskiner, embal- lage og tilbehør. Beskyt miljøet, og smid ikke el-værktøj og batterier i husholdningsaffaldet. Overhold de nationale regler om separat indsamling og genbrug af udtjente maskiner, emballage og tilbehør. Uddybning af oplysningerne på side 3. Vi forbe- holder os ret til ændringer, der tjener til teknisk frem- skridt.

max = Maksimal diameter for indsatsværktøjet

max,1 = Maksimal tilladt tykkelse for indsatsværk- tøjet i spændeområdet ved anvendelse af spændemøtrik (10) M = Spindelgevind l = Slibespindlens længde n* = Friløbshastighed (maksimal hastighed)

= Afgiven effekt m = Vægt uden netkabel Måleværdier beregnet jf. EN 60745. Klasse II maskine ~ Vekselstrøm

• Energirige, højfrekvente forstyrrelser kan medføre hastighedsudsving. De forsvinder igen, så snart forstyrrelserne er forbi. De angivne tekniske data er tolerancesat (svarende til de pågældende gyldige standarder). Emissionsværdier Disse værdier gør det muligt at bestemme el- værktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier. Samlet vibration (vektorsum af tre retninger) målt iht. EN 60745:

h,... = Usikkerhed (vibration) Typiske A-vægtede lydniveauer

= Usikkerhed Ved arbejde kan støjniveauet overskride 80 dB(A). Brug høreværn!
