| Varumärke | Metabo |
| Modell | RF 14115 |
| Produkttyp | Renoveringsfräs |
| Användning | Professionell (industri och hantverk) |
| Strömförsörjning | 230 V, 50 Hz (uppskattning) |
| Märkeffekt | 1600 W (uppskattning) |
| Tomgångsvarvtal | Variabel, 1500 - 3000 varv/min (uppskattning) |
| Vikt (utan kabel) | 5,6 kg (uppskattning) |
| Skyddsklass | II |
| Huvudsakliga tillämpningar | Borttagning av puts, limrester, fräsning av formstag, betongens ojämnhet, slipning med diamantskålar |
| Olämpliga tillämpningar | Kapning, grovslipning, pappersslipning, polering |
| Uppsugningssystem | Anslutning för dammsugare klass M |
| Säkerhet | Skyddskåpa, spindellås, skjutomkopplare med spärr, återstartsskydd |
| Extrahandtag | Ja, vinkeljusterbar |
| Djupinställning | Verktygsfri djupanslag |
| Underhåll | Rengöring med tryckluft via ventilationsöppningar |
| Reparationer | Av elektriker eller Metabo-ombud |
| Originaltillbehör | Metabo (fräsar, diamantskålar, etc.) |
Vanliga frågor - RF 14115 METABO
Användarfrågor om RF 14115 METABO
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Fräsmaskin i PDF-format gratis! Hitta din manual RF 14115 - METABO och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. RF 14115 av märket METABO.

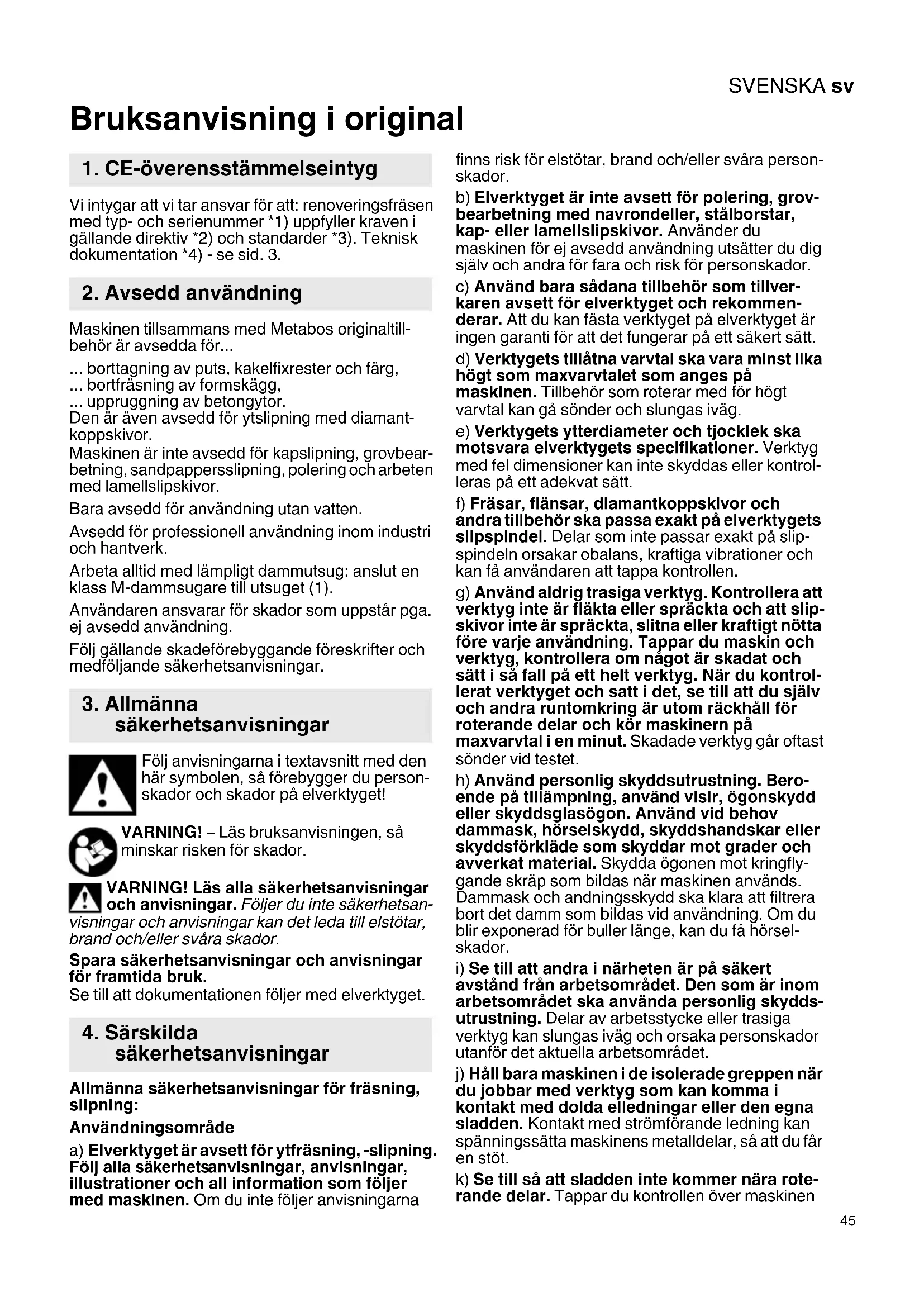

BRUKSANVISNING RF 14115 METABO
Vi intygar att vi tar ansvar för att: renoveringsfräsen med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) - se sid. 3.
2. Avsedd användning
Maskinen tillsammans med Metabos originaltillbehör är avsedda för...
... borttagning av puts, kakelfixrester och färg, ... bortfräsning av formskägg, ... uppruggning av betongytor.
Den är även avsedd för ytslipning med diamant-koppskivor.
Maskinen är inte avsedd för kapslipning, grovbearbetning, sandpappersslipning, polering och arbeten med lamellslipskivor.
Bara avsedd för användning utan vatten.
Avsedd för professionell användning inom industri och hantverk.
Arbeta alltid med lämpligt dammutsug: anslut en klass M-dammsugare till utsuget (1).
Användaren ansvarar för skador som uppstår pga. ej avsedd användning.
Följ gällande skadeförebyggande föreskrifter och medföljande säkerhetsanvisningar.
3. Allmänna säkerhetsanvisningar
Följ anvisningarna i textavsnitt med den här symbolen, så förebygger du person-skador och skador på elverktyget!
WARNING! – Läs bruksanvisningen, så minskar risken för skador.
WARNING! Läs alla säkerhetsanvisningar och anvisningar. Följer du inte säkerhetsan-
visningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador.
Spara säkerhetsanvisningar och anvisningar för framtida bruk.
Se till att dokumentationen följer med elverktyget.
4. Särskilda säkerhetsanvisningar
Allmänna säkerhetsanvisningar för fräsning, slipning:
Användningsområde
a) Elverktyget är avsett för ytfräsning, -slipning. Följ alla säkerhetsanvisningar, anvisningar, illustrationer och all information som följer med maskinen. Om du inte följer anvisningarna
finns risk för elstötar, brand och/eller svåra person-skador.
b) Elverktyget är inte avsett för polering, grov-bearbetning med navrondeller, stålborstar, kap- eller lamellslipskivor. Använder du maskinen för ej avsedd användning utsätter du dig själv och andra för fara och risk för personskador.
c) Använd bara sådana tillbehör som tillverkaren avsett för elverktyget och rekommenderar. Att du kan fästa verktyget på elverktyget är ingen garanti för att det fungerar på ett säkert sätt.
d) Verktygets tillåtna varvtal ska vara minst lika högt som maxvarvtalet som anges på maskinen. Tillbehör som roterar med för högt varvtal kan gå sönder och slungas iväg.
e) Verktygets ytterdiameter och tjocklek ska motsvara elverktygets specifikationer. Verktyg med fel dimensioner kan inte skyddas eller kontrolleras på ett adekvat sätt.
f) Fräsar, flänsar, diamantkoppskivor och andra tillbehör ska passa exakt på elverktygets slipspindel. Delar som inte passar exakt på slipspindeln orsakar obalans, kraftiga vibrationer och kan få användaren att tappa kontrollen.
g) Använd aldrig trasiga verktyg. Kontrollera att verktyg inte är fläkta eller spräckta och att slipskivor inte är spräckta, slitna eller kraftigt nötta före varje användning. Tappar du maskin och verktyg, kontrollera om något är skadat och sätt i så fall på ett helt verktyg. När du kontrollerat verktyget och satt i det, se till att du själv och andra runtomkring är utom räckhåll för roterande delar och kör maskinern på maxvarvtal i en minut. Skadade verktyg går oftast sönder vid testet.
h) Använd personlig skyddsutrustning. Beroende på tillämpning, använd visir, ögonskydd eller skyddsglasögon. Använd vid behov dammask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot grader och avverkat material. Skydda ögonen mot kringflygande skräp som bildas när maskinen används. Dammask och andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad för buller länge, kan du få hörselskador.
i) Se till att andra i närheten är på säkert avständ från arbetsområdet. Den som är inom arbetsområdet ska använda personlig skyddsutrustning. Delar av arbetsstycke eller trasiga verktyg kan slungas iväg och orsaka personskador utanför det aktuella arbetsområdet.
j) Håll bara maskinen i de isolerade greppen när du jobbar med verktyg som kan komma i kontakt med dolda elledningar eller den egna sladden. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt.
k) Se till så att sladden inte kommer nära roterande delar. Tappar du kontrollen över maskinen
SVENSKAsv
kan sladden bli avkapad eller snos in så att din hand eller arm dras in i roterande delar.
I) Lägg aldrig ifrån dig elverktyget förrän roterande delar stannat helt. Roterande delar kan komma i kontakt med underlaget, så att du tappar kontrollen över elverktyget.
m) Elverktyget får aldrig vara på när du bär det. Kommer roterande delar emot kläderna kan de haka fast och borra in sig i kroppen.
n) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten drar in damm i höljet.
o) Använd inte elverktyg i närheten av brännbara material. Gnistor kan antända materialet.
p) Använd aldrig verktyg som kräver skärvätska. Vatten och andra flytande kylmedel kan ge elstötar.
4.1 Kast och motsvarande säkerhetsanvisningar
Kast är en plötslig reaktion på grund av att roterande delar hakar fast eller nyper, som t.ex. fräsar, slipverktyg osv. Ihakningen eller nypet ger den roterande delen ett abrupt stopp. Vid blockering slungas elverktyget okontrollerat mot verktygets rotationsriktning.
Ett kast beror helt och hållet på felaktig användning av elverktyget. Du förhindrar det med följande försiktighetsåtgärder.
a) Håll fast elverktyget ordentligt och ha en kroppsställning som gör att du kan parera kastrekylen med armarna. Använd alltid stödhandtaget om sådant finns, så att du får så stor kontroll som möjligt över kast och andra reaktioner vid drift. Med rätt åtgärder kan du som användare behärska kastrekyler och motriktade krafter.
b) Håll aldrig handen nära roterande delar. Verktyget kan röra sig över handen om du får ett kast.
c) Stå inte med kroppen i den riktning som elverktyget rör sig om det får ett kast. Kast slungar elverktyget i motsatt riktning mot det monterade verktygets rotationsriktning.
d) Var extra försiktig i närheten av hörn, skarpa kanter osv. Se till så att verktyget inte studsar mot arbetsstycket och nyper. Roterande delar har lätt att nypa om de studsar mot hörn och vassa kanter. Det kan få dig att tappa kontrollen eller orsaka kast.
e) Använd aldrig sågkedjor eller tandade sågklingor. Sådana verktyg ger ofta kast och får dig att förlora kontrollen över elverktyget.
4.2 Särskilda säkerhetsanvisningar för fräsning:
a) Använd matchande sprängskydd och fräsar som är godkända för elverktyget. Fräsar som inte är avsedda för elverktyget går inte att skärma av tillräckligt och ger osäkert skydd.
b) Sprängskyddet ska sitta ordentligt på elverktyget och vara inställt så att du får maximal
säkerhet och exponeras för så liten del som möjligt av fräsen. Sprängskyddet hjälper till att skydda dig mot lösa fragment, mot kontakt med fräsen och mot gnistor som kan antända dina kläder.
c) Bearbeta aldrig ytor med frilagd armering eller liknande. Du kan få kast och tappa kontrollen över elverktyget.
d) Kontrollera att fräsen är fritt rörlig före användning. Rengör, om det behövs.
e) Använd aldrig trasiga fräsar.
f) Var extra försiktig vid bearbetning av hörn, kanter och avfasningar. Risk för kast eller frässkador.
g) Fräsar har vassa kanter och kan vara heta efter användning. Varning! Risk för personskador!
4.3 Särskilda säkerhetsanvisningar för slipning med diamantkoppskivor:
a) Använd sprängskydd och slipskivor som är godkända för elverktyget. Slipskivor som inte är avsedda för elverktyget går inte att skärma av till-räckligt och innebär därmed osäkerhet.
b) Sprängskyddet ska sitta ordentligt på elverktyget och vara inställt så att du får maximal säkerhet och exponeras för så liten del som möjligt av slipskivan. Sprängskyddet hjälper till att skydda dig mot lösa fragment, mot kontakt med slipskivan och mot gnistor som kan antända dina kläder.
c) Slipskivorna får bara användas för avsedd användning.
d) Använd alltid oskadade flänsar med rätt dimension och form för det verktyg som du ska använda. En matchande fläns stöder verktyget.
4.4 Övriga säkerhetsanvisningar:
VARNING! – Använd alltid skyddsglasögon.
Använd lämpligt andningsskydd.
Följ verktygs- och tillbehörstillverkarens anvisningar! Skydda verktygen mot fett och slag!
Förvara och hantera verktygen helt enligt tillverka- rens anvisningar.
Säkra arbetsstycket så att det ligger stadigt och inte glider, t.ex. med spänntving. Palla upp stora arbetsstycken ordentligt.
Använder du verktyg med gängfäste får spin-deländen inte gå i botten på slipverktyget. Se till så att gängningen i verktyget är tillräckligt lång, så att hela spindeln får plats. Verktygsgängningen måste passa spindelgångan. Spindellängd och -gånga, se sid. 3 och kap. 15. Tekniska data.
Inträngande, främmande föremål kan få kopplingen att nypa. Därför är att man regelbundet blåser rent entligt med tryckluft genom de bakre ningarna när maskinen är igång. tag i maskinen!
Damm från material som t.ex. blyfärg, vissa träslag, mineraler och metall kan vara hälsovådligt. Kontakt med eller inandning av dammet kan ge användaren eller personer i närheten allergiska reaktioner och/eller luftvägsproblem.
En del damm, som ek- och bokdamm anses vara cancerframkallande, särskilt i kombination med tillsatser för träbearbetning (kromat,
träskyddsmedel). Asbesthaltigt material får bara fackman bearbeta.
- Använd en Metabo klass M-dammsugare som passar elverktyget, så får du bra dammutsug.
- Se till att arbetsplatsen har god ventilation.
- Vi rekommenderar att du använder andningsskydd med filterklass P2.
Följ alltid gällande nationella säkerhetsföreskrifter för materialet du ska bearbeta.
Du får inte bearbeta material som avger hälsovådliga partiklar eller ångor (t.ex. asbestdamm).
Se till att ventilationsöppningarna är öppna vid arbete i dammig miljö. Ta bort damm när det behövs, men dra först ur sladden till elverktyget (använd inte metallföremål) och försök att inte skada delarna inuti.
Du får inte använda skadade, ovala resp. vibrerande verktyg.
Försök att inte skada gas-, vatten- och elledningar samt bärande väggar.
Om du använder maskinen utomhus: anslut en jordfelsbrytare (FI) med max. brytström på 30 mA!
Dra alltid ur kontakten före inställning, omriggning eller underhåll.
Byt ut skadade eller spruckna stödhandtag. Använd aldrig maskinen med trasigt stödhandtag.
Byt ut skadat eller sprucket sprängskydd. Använd aldrig maskinen med trasigt sprängskydd.
5. Översikt
Se sid. 2.
1 Utsugsanslutning
2 Gänghål på växelhuset (båda sidor)
3 V i n g s k r u v a r
4 Stödhandtag
5 Låsbrickor
6 Spännyckel
7 Fräs *
8 Spindel
9 Spindellåsningsknapp
10 Spännmutter *
11 Diamantkoppskiva *
12 Stödfläns
13 Skruv *
14 Låsbricka *
15 Skjutreglage på/av
16 Handtag
20 Avfasning för kantnära arbeten
21 Vingskruv
22 Djupanslag
* Beroende på utförande/ingår inte
6. Före första användning
Kontrollera först att spänningen och frekvensen som märkskylten anger överensstämmer med den nätström du ska använda.
6.1 Sätta på stödhandtaget
Arbeta bara med påsatt stödhandtag (4)! Sätt på stödhandtaget som bilden visar.
Se sid. 2, bild A.
- Sätt på låsbrickorna (5) på vänster och höger sida av växelhuset.
- Sätt på stödhandtaget (4) på växelhuset.
- Sätt i vingskruvarna (3) till vänster och höger i stödhandtaget (4) och skruva i dem lite.
- Ställ den vinkel du vill ha på stödhandtaget (4).
- Dra åt vingskruvarna (3) på vänster och höger sida ordentligt för hand.
6.2 Ställ in djupanslag
Använd alltid det medföljande sprängskyddet (19) för din egen säkerhets skull.
Se fig., sid. 2.
- Lossa vingskruven (21).
- Vrid djupanslaget (22) och ställ in höjden mot verktyget och arbetsuppgiften.
- Dra åt vingskruven (21) ordentligt för hand.
6.3 Dammutsug
Arbeta alltid med lämpligt dammutsug: anslut en klass M-dammsugare till utsuget (1).
7. Sätta på verktyg
Före omriggning: dra ut kontakten ur uttaget. Maskinen ska vara avstängd och spindeln ska ha stannat.
7.1 Spärra spindeln
Tryck bara in spindellåsningsknappen (9) när spindeln står still!
- Tryck på spindellåsningsknappen (9) och vrid spindeln (8) för hand tills du känner att spindellåsningen tar.
7.2 Sätta på/ta av fräsen
Använd alltid sprängskyddet (19) (22) med monterat djupanslag för din egen säkerhets skull.
Se sid. 2, bild B.
Montering:
- Spindellåsning, se kapitel 7.1.
- Skruva på och dra åt fräsen (7) medurs med spännyckeln (6).
Demontering:
- Spindellåsning, se kapitel 7.1. Skruva av fräsen (7) moturs med spännyckeln (6).
SVENSKAsv
7.3 Sätta på/ta av diamantkoppskivan
Använd alltid sprängskyddet (19) (22) med monterat djupanslag för din egen säkerhets
skull.
Se sid. 2, bild C.
Montering:
- Sätt på stödflänsen (12) på spindeln (8). Den sitter rätt när den inte går att vrida på spindeln.
- Sätt diamantkoppskivan (11) på stödflänsen (12). Den ska ligga an jämnt mot stödflänsen.
- Spännmuttern har 2 (10) olika sidor. Skruva på spännmuttern på spindeln så att förhöjningen på spännmuttern (10) är uppåt.
- Spindellåsning, se kapitel 7.1. Dra åt spännmuttern (10) medurs med spännyckeln (6).
Demontering:
- Spindellåsning, se kapitel 7.1. Skruva av spännmuttern (10) moturs med spännyckeln (6).
8. Användning
8.1 Ställa in varvtalet
Ställ in ett varvtal med vredet (18) som passar optimalt till användningsområdet.
8.2 Slå PÅ/AV
Håll alltid maskinen med båda händerna!
Starta först maskinen och lägg sedan an verktyget mot arbetsstycket.
Försök undvika att maskinen suger upp damm och spån. Håll maskinen borta från avlagrat m när du slår på och av den. När du har stängt maskinen, lägg den inte ifrån dig förrän motorn nat.
Undvik oavsiktliga starter: slå alltid av strömbrytaren när du drar ut kontakten ur uttaget om strömmen bryts.
Vid kontinuerlig användning fortsätter maskinen att gå om du tappar den. Håll alltid kinen med båda händerna i handtagen, stå gt och koncentrera dig på arbetet.
Maskiner med skjutreglage:
Stäng AV: tryck på bakkanten av skjutreglaget (15) så att det lossar.
9. Underhåll
Byt slitna och brutna fräsar (Se fig., sid. 2):
- Ta av fräsen (se kap. 7.2).
- Skruva ur skruven (13) moturs. Ta av läsbrickan (14).
- Byt fräs som bilden visar.
Använd alltid samma slags fräs). -Sätt ihop delarna igen som bilden visar.
Skruva i skruven (13) medurs och dra åt med 7 Nm ± 1 Nm
10. Rengöring
Motorrengöring: blås då och då rent maskinen ordentligt med tryckluft genom de bakre ventilationsöppningarna. Håll ett stadigt tag i maskinen!
11. Åtgärda fel
Elektronikindikeringen (17) tänds och arbetsvarvtalet sjunker. Temperaturen på lindningarna är för hög! Låt maskinen gå på ång tills indikeringen för elsignal slocknar.
Elektronikindikeringen (17) blinkar och maskinen startar inte. Återstartspärren har löst ut. Om du sätter i kontakten när maskinen eller får tillbaka strömmen efter strömavbrott, r inte maskinen igång. Slå av och på maskinen
12. Tillbehör
Använd bara Metabo originaltillbehör.
Använd bara tillbehör som uppfyller kraven och specifikationerna i bruksanvisningen.
Det kompletta tillbehörssortimentet hittar du på www.metabo.com eller i katalogen.
13. Reparationer
Det är bara behörig elektriker som får repara- rera elverktyg!
Metabo-elverktyg som behöver reparation skickar du till din Metabo-återförsäljare. Adresser, se www.metabo.com.
Du hittar reservdelslistor på www.metabo.com.
14. Miljöskydd
Slipdamm kan innehålla farliga ämnen: släng det inte i hushållssoporna utan lämna det som miljöfarligt avfall på miljöstation.
Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör.
Var rädd om miljön, släng inte uttjänta elverktyg och batterier i hushållssoporna! Följ nationella miljöföreskrifter om källsortech återvinning av uttjänta maskiner, förpack- och tillbehör.
15. Tekniska data
Förklaring till uppgifterna på sid. 3. Vi förbehåller oss rätten till ändringar pga. den tekniska utvecklingen.
D_max = verktygens maximala diameter
t_max,1 = max. tillåten verktygstjocklek vid spänn- fästet när du använder spännmutter (10)
| M | = | S | p | i | n | d | e | l | g | ä | n | g | a | |
| l = Slipspindellängd | ||||||||||||||
| n* = Varvtal obelastad (maxvarvtal) | ||||||||||||||
| P1 | = Märkeffekt | |||||||||||||
| P2 | = Uteffekt | |||||||||||||
| m | = | V | i | k | t | u | t | a | n | s | l | a | d | d |
Mätvärden uppmätta enligt EN 60745.
□ Maskinen har skyddsklass II
\~ Växelström
* Energirika högfrekventa störningar kan orsaka varvtalssvängningar. De försvinner när störningen klingat av.
Angivna tekniska data ligger inom toleranserna (enligt respektive gällande standard).
Emissionsvärden Värdena gör att det
Värdena gör att det går att uppskatta verktygets emissioner och jämföra med andra elverktyg. Beroende på förhållandena, verktygets skick och hur verktyget används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och peri- oder med lägre belastning. Använd uppskattade värden för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder.
Totalvärde vibrationer (vektorsumma i tre led) beräknad enligt EN 60745:
| a_hV | = Vibrationsemissionsvärde (slipning) |
| K_h, | = Osäkerhet (vibrationer) |
Normal, A-viktad ljudnivå:
| L_pA | = L j u d t r y c k s n i v å |
| L_WA | = L judeffektnivå |
| K_pA, K_WA | = Osäkerhet |
Vid arbete kan ljudnivån överskrida 80 dB(A).
Använd hörselskydd!
2 Gjengeboringer på girhuset (begge sider)
3 V i n g e s k r u e r
4 Ekstra håndtak
5 Festeskiver
6 Hakenøkkel
7 Freseverktøy *
8 Spindel
9 Spindellåsknapp
10 Strammemutter *
11 Diamantskive *
12 Støtteflens *
13 Skrue *
14 Låseskive *
Trykk bare inn spindellåsknappen (9) när spin- delen står stille.
7.3 Sette på / ta av diamantskive
11. Utbedring av feil
2 Gevindhuller på gearhuset (begge sider)
3 V i n g e s k r u e r
4 Ekstra håndgreb
5 Låseskiver
6 Tapnøgle
7 Fræser *
8 Spindel
9 Spindellås
10 Spændemøtrik *
11 Diamantkopskive *
12 Støtteflange *
13 Skrue *
14 Sikringsskive *
