BRUKSANVISNING RF 14115 METABO

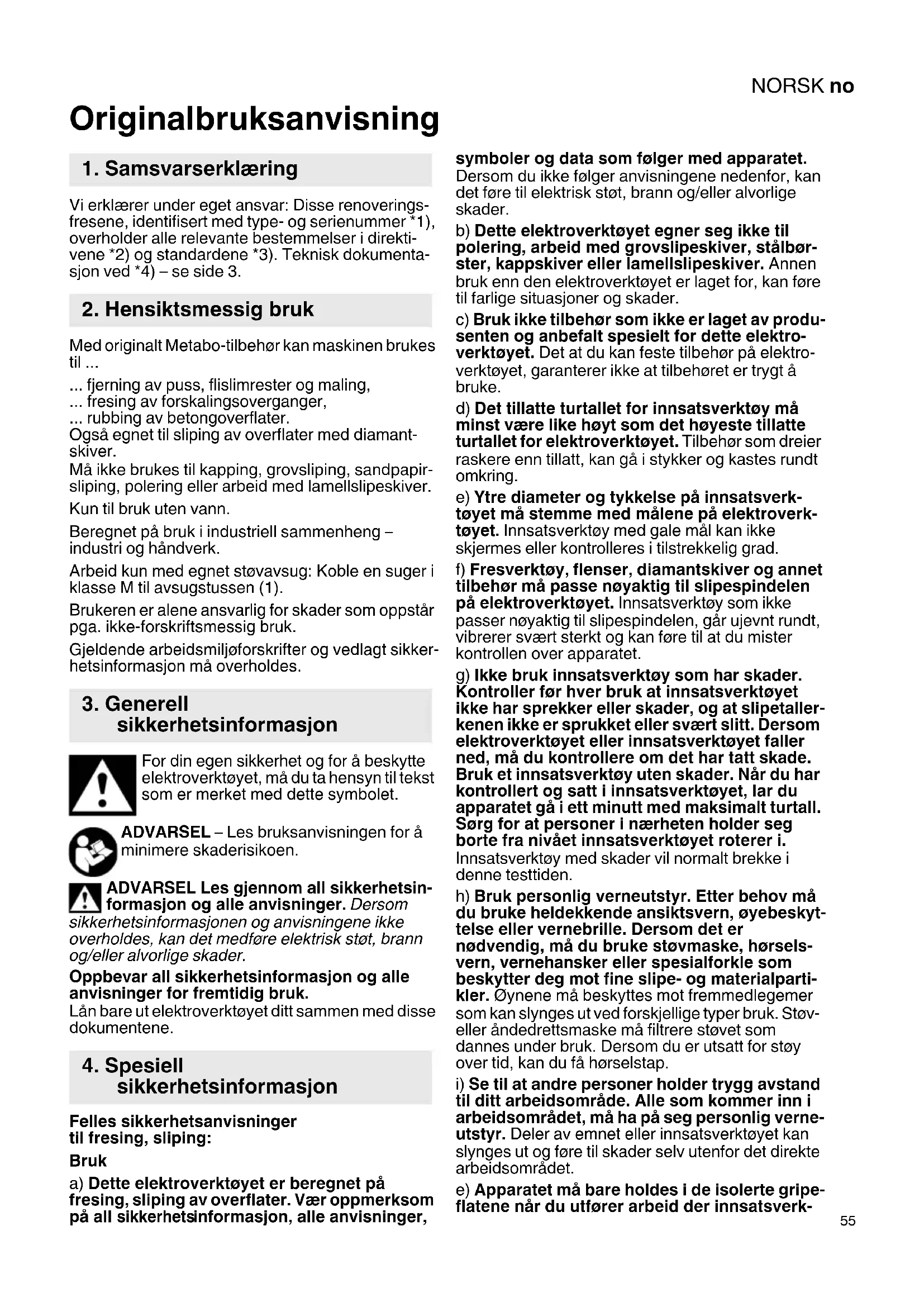

Originalbruksanvisning Vi erklærer under eget ansvar: Disse renoverings- fresene, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direkti- vene *2) og standardene *3). Teknisk dokumenta- sjon ved *4) – se side 3. Med originalt Metabo-tilbehør kan maskinen brukes til ... ... fjerning av puss, flislimrester og maling, ... fresing av forskalingsoverganger, ... rubbing av betongoverflater. Også egnet til sliping av overflater med diamant- skiver. Må ikke brukes til kapping, grovsliping, sandpapir- sliping, polering eller arbeid med lamellslipeskiver. Kun til bruk uten vann. Beregnet på bruk i industriell sammenheng – industri og håndverk. Arbeid kun med egnet støvavsug: Koble en suger i klasse M til avsugstussen (1). Brukeren er alene ansvarlig for skader som oppstår pga. ikke-forskriftsmessig bruk. Gjeldende arbeidsmiljøforskrifter og vedlagt sikker- hetsinformasjon må overholdes. For din egen sikkerhet og for å beskytte elektroverktøyet, må du ta hensyn til tekst som er merket med dette symbolet. ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL Les gjennom all sikkerhetsin- formasjon og alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene. Felles sikkerhetsanvisninger til fresing, sliping: Bruk a) Dette elektroverktøyet er beregnet på fresing, sliping av overflater. Vær oppmerksom på all sikkerhets informasjon, alle anvisninger, symboler og data som følger med apparatet. Dersom du ikke følger anvisningene nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader. b) Dette elektroverktøyet egner seg ikke til polering, arbeid med grovslipeskiver, stålbør- ster, kappskiver eller lamellslipeskiver. Annen bruk enn den elektroverktøyet er laget for, kan føre til farlige situasjoner og skader. c) Bruk ikke tilbehør som ikke er laget av produ- senten og anbefalt spesielt for dette elektro- verktøyet. Det at du kan feste tilbehør på elektro- verktøyet, garanterer ikke at tilbehøret er trygt å bruke. d) Det tillatte turtallet for innsatsverktøy må minst være like høyt som det høyeste tillatte turtallet for elektroverktøyet. Tilbehør som dreier raskere enn tillatt, kan gå i stykker og kastes rundt omkring. e) Ytre diameter og tykkelse på innsatsverk- tøyet må stemme med målene på elektroverk- tøyet. Innsatsverktøy med gale mål kan ikke skjermes eller kontrolleres i tilstrekkelig grad. f) Fresverktøy, flenser, diamantskiver og annet tilbehør må passe nøyaktig til slipespindelen på elektroverktøyet. Innsatsverktøy som ikke passer nøyaktig til slipespindelen, går ujevnt rundt, vibrerer svært sterkt og kan føre til at du mister kontrollen over apparatet. g) Ikke bruk innsatsverktøy som har skader. Kontroller før hver bruk at innsatsverktøyet ikke har sprekker eller skader, og at slipetaller- kenen ikke er sprukket eller svært slitt. Dersom elektroverktøyet eller innsatsverktøyet faller ned, må du kontrollere om det har tatt skade. Bruk et innsatsverktøy uten skader. Når du har kontrollert og satt i innsatsverktøyet, lar du apparatet gå i ett minutt med maksimalt turtall. Sørg for at personer i nærheten holder seg borte fra nivået innsatsverktøyet roterer i. Innsatsverktøy med skader vil normalt brekke i denne testtiden. h) Bruk personlig verneutstyr. Etter behov må du bruke heldekkende ansiktsvern, øyebeskyt- telse eller vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørsels- vern, vernehansker eller spesialforkle som beskytter deg mot fine slipe- og materialparti- kler. Øynene må beskyttes mot fremmedlegemer som kan slynges ut ved forskjellige typer bruk. Støv- eller åndedrettsmaske må filtrere støvet som dannes under bruk. Dersom du er utsatt for støy over tid, kan du få hørselstap.

i) Se til at andre personer holder trygg avstand

til ditt arbeidsområde. Alle som kommer inn i arbeidsområdet, må ha på seg personlig verne- utstyr. Deler av emnet eller innsatsverktøyet kan slynges ut og føre til skader selv utenfor det direkte arbeidsområdet. e) Apparatet må bare holdes i de isolerte gripe- flatene når du utfører arbeid der innsatsverk-

1. Samsvarserklæring

2. Hensiktsmessig bruk

sikkerhetsinformasjon

sikkerhetsinformasjonNORSKno

tøyet kan komme til å treffe skjulte strømled- ninger eller apparatets egen nettkabel. Kontakt med spenningsførende ledninger kan sette metall- deler i apparatet under spenning og føre til elektrisk støt. k) Hold nettkabelen borte fra innsatsverktøy som roterer. Dersom du mister kontrollen over apparatet, kan nettkabelen kuttes eller sette seg fast, og din egen hånd eller arm kan komme i kontakt med roterende innsatsverktøy.

I) Legg aldri fra deg elektroverktøyet før

innsatsverktøyet har stanset helt opp. Et innsatsverktøy som roterer, kan komme i kontakt med underlaget. Da kan du miste kontrollen over elektroverktøyet. m) Ikke la elektroverktøyet gå mens du bærer det. Dersom klærne dine skulle komme i kontakt med et innsatsverktøy som roterer, kan de sette seg fast og innsatsverktøyet kan bore seg inn i kroppen din. n) Rengjør ventilasjonsåpningene på elektro- verktøyet regelmessig. Motorviften trekker støv inn i motorhuset. o) Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Slike materialer kan antennes av gnister. p) Ikke bruk innsatsverktøy som krever flytende kjølemiddel. Bruk av vann og andre flytende kjølemidler kan føre til elektrisk støt.

4.1 Rekyl og sikkerhetsinformasjon

Rekyl er en plutselig reaksjon som skyldes at innsatsverktøyet henger fast eller blir blokkert, f.eks. fres-, slipeverktøy osv. Fastklemming eller blokkering fører til brå stopp av det roterende innsatsverktøyet. Elektroverktøyet går da raskt og ukontrollert mot innsatsverktøyets dreieretning på blokkeringsstedet. Rekyl er følgen av feil eller ukyndig bruk av elektro- verktøyet. Rekyl kan forhindres hvis du følger slike egnede forsiktighetsregler som beskrevet nedenfor. a) Hold elektroverktøyet godt fast og still kroppen og armene i en posisjon som gjør at du kan ta opp rekylkreftene. Bruk alltid støtte- håndtak hvis dette finnes. Da har du best kontroll over rekylkrefter og reaksjonsmoment ved høyt turtall. Ved å følge egnede sikkerhets- tiltak kan brukeren ha kontroll over rekyl- og reak- sjonskreftene. b) Ikke plasser hendene i nærheten av innsats- verktøy som roterer. Innsatsverktøyet kan bevege seg over hånden ved rekyl. c) Unngå å plassere kroppen i det området der elektroverktøyet vil bevege seg ved rekyl. Rekyl driver elektroverktøyet i motsatt retning av innsats- verktøyets arbeidsretning på blokkeringsstedet. d) Arbeid særlig forsiktig på områder med hjørner, skarpe kanter osv. Unngå at innsats- verktøyet blir kastet tilbake fra emnet eller setter seg fast. Det roterende innsatsverktøyet har en tendens til å sette seg fast i hjørner, på skarpe kanter og når det kastes tilbake. Det fører til tap av kontroll eller rekyl. e) Ikke bruk sagblad med kjede eller tenner. Slikt innsatsverktøy fører ofte til rekyl eller tap av kontrollen over elektroverktøyet.

4.2 Spesielle sikkerhetsanvisninger for fre-

sing: a) Bruk bare freseverktøy som er tillatt for ditt elektroverktøy, samt vernedeksel som er laget for freseverktøyet du bruker. Freseverktøy som ikke er laget for elektroverktøyet, kan ikke skjermes i tilstrekkelig grad, og er derfor ikke trygge i bruk. b) Vernedekselet må være sikkert festet på elektroverktøyet. Det må være innstilt slik at det oppnås høyest mulig grad av sikkerhet, altså at minst mulig av freselegemet vises åpent mot brukeren. Vernedekselet beskytter brukeren mot løse deler og tilfeldig kontakt med freselegemet og gnister som kan antenne klærne. c) Ikke bearbeid flater med frittliggende stålar- mering eller lignende. Det kan føre til rekyl eller tap av kontroll over elektroverktøyet. d) Kontroller at fresehjulene lar seg bevege fritt før bruk. Ev. rengjøring. e) Bruk aldri skadde fresehjul. f) Vær spesielt forsiktig ved arbeid på hjørner, kanter og trinn. Det er fare for rekyl eller skade på fresen. g) Fresehjul har skarpe kanter og kan være varme etter bruk. Obs! Fare for ulykker.

4.3 Spesielle sikkerhetsanvisninger til sli-

ping med diamantskiver: a) Bruk bare slipelegemer som er tillatt for ditt elektroverktøy, samt vernedeksel som er laget for slipelegemene du bruker. Slipelegemer som ikke er laget for elektroverktøyet, kan ikke skjermes i tilstrekkelig grad, og er derfor ikke trygge i bruk. b) Vernedekselet må være sikkert festet på elektroverktøyet. Det må være innstilt slik at det oppnås høyest mulig grad av sikkerhet, altså at minst mulig av slipelegemet vises åpent mot brukeren. Vernedekselet beskytter brukeren mot løse deler og tilfeldig kontakt med slipelegemet, som gnister som kan antenne klærne. c) Slipelegemene skal bare brukes i henhold til anbefalingene. d) Bruk alltid uskadde spennflenser med riktig størrelse og form til innsatsverktøyet du benytter. Egnede flenser støtter innsatsverktøyet.

4.4 Flere sikkerhetsanvisninger:

ADVARSEL – Bruk alltid vernebriller. Bruk en egnet støvmaske. Følg angivelsene fra produsenten av innsats- verktøy og tilbehør! Beskytt innsatsverktøy mot fett og slag!NORSK no

Innsatsverktøy må oppbevares og håndteres nøyaktig etter produsentens anvisninger. Emnet må ligge godt mot underlaget og sikres mot at det sklir, for eksempel ved hjelp av en tvinge. Store emner må støttes tilstrekkelig opp. Dersom det brukes innsatsverktøy med gjengeinn- sats, skal enden på spindelen ikke komme i kontakt med enden på hullet i slipeverktøyet. Sjekk at gjen- gene på innsatsverktøyet er lange nok til spindelens lengde. Gjengene i innsatsverktøyet må passe til gjengene på spindelen. Spindellengde og spindel- gjenger, se side 3 og kapittel 15. Tekniske spesifi- kasjoner. Fremmedlegemer kan føre til blok- kering av koblingsmekanismen. Det er derfor nødvendig å blåse maskinen ren med trykkluft mens den er i gang, ofte og grundig, gjennom de bakre ventilasjonsåpningene. Samtidig må maskinen holdes forsvarlig fast. Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helseskadelig. Å ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i nærheten. Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel). Asbestholdige materialer skal bare håndteres av fagfolk. - For at støvavsuget skal bli best mulig, bør du bruke et passende Metabo-avsug i klasse M sammen med dette elektroverktøyet. - Sørg for at det er god ventilasjon på arbeids- plassen. - Det anbefales å bruke åndedrettsmaske med filterklasse P2. Følg forskriftene som gjelder i ditt land for materia- lene du skal arbeide med. Materialer som avgir helsefarlig støv eller damp (f.eks. asbest), må ikke bearbeides. Sørg for at lufteåpningene er fri ved arbeid i støvfylte omgivelser. Dersom det er nødvendig å fjerne støv, må du først koble elektroverktøyet fra strømnettet (bruk ikke-metalliske gjenstander) og unngå å skade innvendige deler. Skadde eller vibrerende verktøy eller verktøy som ikke er runde, må ikke brukes. Unngå å skade gass- eller vannrør, elektriske ledninger og bærende vegger (stabilitet). Ved utendørs bruk av maskinen: Koble til jordfeilbryter med maks. utløserstrøm (30 mA)! Trekk støpselet ut av stikkontakten før du foretar innstilling, verktøybytte eller vedlikehold av noe slag. Skift ut støttehåndtak som har skader eller sprekker. Ikke bruk maskiner med defekt støttehåndtak. Vernedeksler med skader eller sprekker må skiftes ut. Ikke bruk maskiner med defekt vernedeksel. Se side 2. 1 Avsugstuss 2 Gjengeboringer på girhuset (begge sider) 3Vingeskruer 4 Ekstra håndtak 5 Festeskiver 6 Hakenøkkel 7 Freseverktøy * 8Spindel 9 Spindellåsknapp 10 Strammemutter * 11 Diamantskive * 12 Støtteflens * 13 Skrue * 14 Låseskive * 15 Skyvebryter for å slå av/på 16 Håndtak 17 Elektronisk signalindikator 18 Innstillingshjul til innstilling av turtall 19 Vernedeksel 20 Avskalling inntil kanter 21 Vingeskrue 22 Dybdeanlegg

• avhengig av utstyr / ikke inkludert Kontroller før bruk at nettspenningen og nett- frekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner.

6.1 Montering av støttehåndtaket

Arbeid kun med montert støttehåndtak (4)! Monter støttehåndtaket som vist. Se bilde A på side 2. - Tre festeskivene (5) på venstre og høyre side av motorhuset. - Fest det ekstra håndtaket (4) til motorhuset. - Stikk vingeskruene (3) inn på venstre og høyre side av det ekstra håndtaket (4) og skru dem litt inn. - Still inn ønsket vinkel på det ekstra håndtaket (4). - Trekk til vingeskruene (3) på høyre og venstre side kraftig for hånd.

6.2 Stille inn dybdeanlegg

Av sikkerhetsmessige årsaker må du kun bruke det medfølgende vernedekselet (19). Se bilde på side 2. - Løsne vingeskruen (21). - Vri dybdeanslaget (22) og tilpass det til høyden på innsatsverktøyet og arbeidsoppgaven. - Skru til vingeskruen (21) kraftig for hånd.

Før bytte av verktøy: Trekk støpselet ut av stik- kontakten. Maskinen må være slått av og spin- delen må stå stille.

Trykk bare inn spindellåsknappen (9) når spin- delen står stille. - Trykk inn spindellåseknappen (9) og drei på spindelen (8) for hånd til du merker at spin- dellåseknappen smekker på plass.

7.2 Sette på / ta av freseverktøy

Av sikkerhetsmessige årsaker må du bruke vernedekselet (19) med montert dybdeanslag (22). Se bilde B på side 2. Montering: - Lås spindelen (se kapittel 7.1). - Skru på og fest freseverktøyet (7) ved å vri hake- nøkkelen (6) med klokken. Demontering: - Lås spindelen (se kapittel 7.1). Skru av freseverk- tøyet (7) ved å vri hakenøkkelen (6) mot klokken.

7.3 Sette på / ta av diamantskive

Av sikkerhetsmessige årsaker må du bruke vernedekselet (19) med montert dybdeanslag (22). Se bilde C på side 2. Montering: - Sett støtteflensen (12) på spindelen (8). Den er satt på riktig når det ikke kan dreies på spindelen. - Legg diamantskiven (11) på støtteflensen (12). Skiven må ligge jevnt på støtteflensen. - De to sidene på strammemutteren er forskjellige. (10) Skru strammemutteren på spindelen på en slik måte at skulderen på strammemutteren (10) peker opp. - Lås spindelen (se kapittel 7.1). Stram stram- memutteren (10) ved å bruke hakenøkkelen (6) til å dreie med klokken. Demontering: - Lås spindelen (se kapittel 7.1). Skru strammemut- teren (10) ved å bruke hakenøkkelen (6) til å dreie mot klokken.

8.1 Stille inn turtall

Velg det optimale turtallet for arbeidsoppgaven med innstillingshjulet (18).

Før alltid maskinen med begge hender. Slå maskinen på før du fører innsatsverktøyet mot emnet. Unngå at maskinen suger inn ekstra støv og spon. Hold maskinen unna støvansamlinger når den slås på og av. Etter at maskinen er slått av, må du først legge den fra deg når motoren er stanset. Unngå utilsiktet start av maskinen: Slå alltid av maskinen når støpselet blir trukket ut av kontakten eller ved strømbrudd. Under vedvarende drift fortsetter maskinen å gå selv om den blir revet ut av hendene dine. Hold derfor alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert. Maskiner med skyvebryter: Innkobling: Skyv skyvebryteren (15) forover. Vipp den nedover til den smekker på plass dersom du ønsker kontinuerlig innkobling. Stopp: Trykk på bakerste del av skyvebryteren (15) og slipp opp. Skift ut slitte eller brukne fresehjul (se bilde side 2): - Ta av freseverktøyet (se kapittel 7.2). - Skru ut skruen (13) mot klokken. Ta av låseskiven (14). - Skift ut alle fresehjul som vist. Benytt alltid fresehjul av samme type). -Sett sammen igjen alle deler som vist. Skru inn skruen (13) med klokken og trekk den til med 7 Nm ± 1 Nm Rensing av motor: Maskinen må blåses ren med trykkluft regelmessig, hyppig og grundig gjennom de bakre ventilasjonsåpningene. Samtidig må maskinen holdes forsvarlig fast. Elektronikk-signal-displayet (17) lyser og belastningsturtallet avtar. Viklingstempera- turen er for høy! La maskinen gå på tomgang inntil elektronikksignalindikatoren slukkes. Elektronikk-signal-displayet (17) blinker og maskinen går ikke. Gjeninnkoblings- vernet har slått inn. Hvis nettstøpselet settes inn mens maskinen er på, eller hvis strømforsy- ningen gjenopprettes etter et strømbrudd, starter ikke maskinen. Slå maskinen av og deretter på igjen. Bruk kun originalt Metabo-tilbehør. Bruk kun tilbehør som oppfyller kravene og spesifi- kasjonene som er nevnt i denne bruksanvisningen.

7. Montering av innsatsverktøy

Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i katalogen. Elektroverktøy må kun repareres av elektro- fagfolk! Ta kontakt med din Metabo-forhandler hvis du har et Metabo elektroverktøy som må repareres. Adresser på www.metabo.com. Du kan laste ned reservedelslister fra www.metabo.com. Slipestøvet som oppstår, kan inneholde skadelige stoffer: Skal ikke kastes i husholdningsavfallet, men leveres inn til godkjent oppsamlingsplass for spesi- alavfall. Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør. Ta vare på miljøet og ikke kast elektroverktøy sammen med husholdningsavfallet. Følg nasjonale forskrifter for kildesortering og resirkulering av gamle maskiner, emballasjer og tilbehør. Forklaring til opplysningene på s. 3. Med forbehold om endringer med sikte på teknisk forbedring.

maks. = maks. diameter på innsatsverktøyet

max,1 = maksimalt tillatt tykkelse på innsats?verk?tøyet i festepunktet ved bruk av strammemutter (10) M = Spindelgjenger l = Lengde på slipespindelen n* = Tomgangsturtall (høyeste turtall)

= Avgitt effekt m = Vekt uten nettledning Måleverdier iht. EN 60745. Maskin i beskyttelsesklasse II ~ Vekselstrøm

• Energirike, høyfrekvente forstyrrelser kan føre til turtallsvingninger. Dette opphører imidlertid så snart interferensen forsvinner. Angitte tekniske data kan variere i henhold til normene som gjelder til enhver tid. Emisjonsverdier Disse verdiene gjør det mulig å beregne utslip- pene til elektroverktøyet og sammenligne det med andre elektroverktøy. Den faktiske belastningen kan variere avhengig av bruksforhold og elektro- verktøyets/elektroverktøyenes tilstand. Ta hensyn til arbeidspauser og perioder med mindre belast- ning i beregningen. Sett opp vernetiltak for brukeren i henhold til de beregnede verdiene, f.eks. organisa- toriske tiltak. Totalverdi for vibrasjon (vektorsum i tre retninger) fastsatt iht. EN 60745:

= Svingningsemisjonsverdi (sliping)

h, ... = Usikkerhet (vibrasjon) Typiske A-veide lydnivåer

= usikkerhet Under arbeid kan lydnivået overskride 80 dB(A). Bruk hørselsvern!
