RF 14115 - Fresatrice METABO - Manuale utente e istruzioni gratuiti

Marca	Metabo
Modello	RF 14115
Tipo di prodotto	Fresatrice per ristrutturazione
Uso	Professionale (industria e artigianato)
Alimentazione	230 V, 50 Hz (stimato)
Potenza assorbita nominale	1600 W (stimato)
Velocità a vuoto	Variabile, 1500 - 3000 giri/min (stimato)
Peso (senza cavo)	5,6 kg (stimato)
Classe di protezione	II
Applicazioni principali	Rimozione di intonaco, residui di colla, fresatura di casseforme, rugosità del calcestruzzo, smerigliatura con mole a tazza diamantate
Applicazioni non adatte	Taglio, smerigliatura di sgrossatura, levigatura con carta abrasiva, lucidatura
Sistema di aspirazione	Collegamento per aspirapolvere classe M
Sicurezza	Coperchio di protezione, blocco mandrino, interruttore scorrevole con blocco, protezione contro riavvio
Impugnatura aggiuntiva	Sì, regolabile in angolazione
Regolazione profondità	Fermo profondità regolabile senza attrezzi
Manutenzione	Pulizia con aria compressa attraverso le fessure di aerazione
Riparazioni	Da elettricista o agenzia Metabo
Accessori originali	Metabo (frese, mole a tazza diamantate, ecc.)

Domande frequenti - RF 14115 METABO

Come cambiare la fresa sulla RF 14115?

Scollegare l'apparecchio. Bloccare il mandrino premendo il pulsante di blocco (9) mentre si gira il mandrino a mano fino allo scatto. Utilizzare la chiave a perni (6) per svitare la fresa in senso antiorario. Per il montaggio, avvitare la fresa in senso orario e serrarla.

Quali accessori sono compatibili con la RF 14115?

Utilizzare esclusivamente accessori originali Metabo, in particolare le frese per ristrutturazione e le mole a tazza diamantate adatte. Gli accessori devono corrispondere alle dimensioni del mandrino (ad esempio filettatura M14). Consultare il catalogo Metabo per la gamma completa.

Come regolare la velocità di rotazione?

Ruotare la manopola di regolazione (18) per scegliere la velocità ottimale in base al materiale. La velocità è variabile e si adatta alle applicazioni di fresatura o smerigliatura.

Posso utilizzare la RF 14115 per la lucidatura?

No, questa macchina non è progettata per lucidatura, taglio, smerigliatura di sgrossatura o levigatura con carta vetrata. Usarla solo per fresatura e smerigliatura di superfici con strumenti appropriati.

L'aspirazione della polvere è obbligatoria?

Sì, per motivi di salute, lavorare solo con un aspirapolvere di classe M collegato al tubo di aspirazione (1). Indossare anche una maschera antipolvere P2.

Come pulire la macchina?

Pulire regolarmente il motore soffiando aria compressa attraverso le fessure di aerazione posteriori, con la macchina in funzione. Tenere saldamente l'utensile durante questa operazione.

Cosa fare se la spia elettronica si accende e la velocità cala?

Ciò indica una temperatura eccessiva degli avvolgimenti. Lasciare la macchina girare a vuoto fino a quando la spia si spegne. Se il problema persiste, contattare un servizio post-vendita.

Come regolare la profondità di fresatura?

Allentare la vite a farfalla (21) sul coperchio di protezione, ruotare il fermo profondità (22) per regolare l'altezza dell'utensile, quindi stringere la vite. Usare sempre il coperchio di protezione fornito.

Dove trovare parti di ricambio per la RF 14115?

Le parti di ricambio sono disponibili presso la vostra agenzia Metabo. Scaricare gli elenchi su www.metabo.com. Le riparazioni devono essere eseguite da un elettricista qualificato.

Posso usare la macchina senza acqua?

Sì, la RF 14115 è progettata solo per uso a secco. Non utilizzare refrigeranti liquidi, poiché potrebbero provocare scosse elettriche.

MANUALE UTENTE RF 14115 METABO

it Istruzioni per l'uso originali 27

es Manual original 33

pt Manual original 39

sv Bruksanvisning i original 45

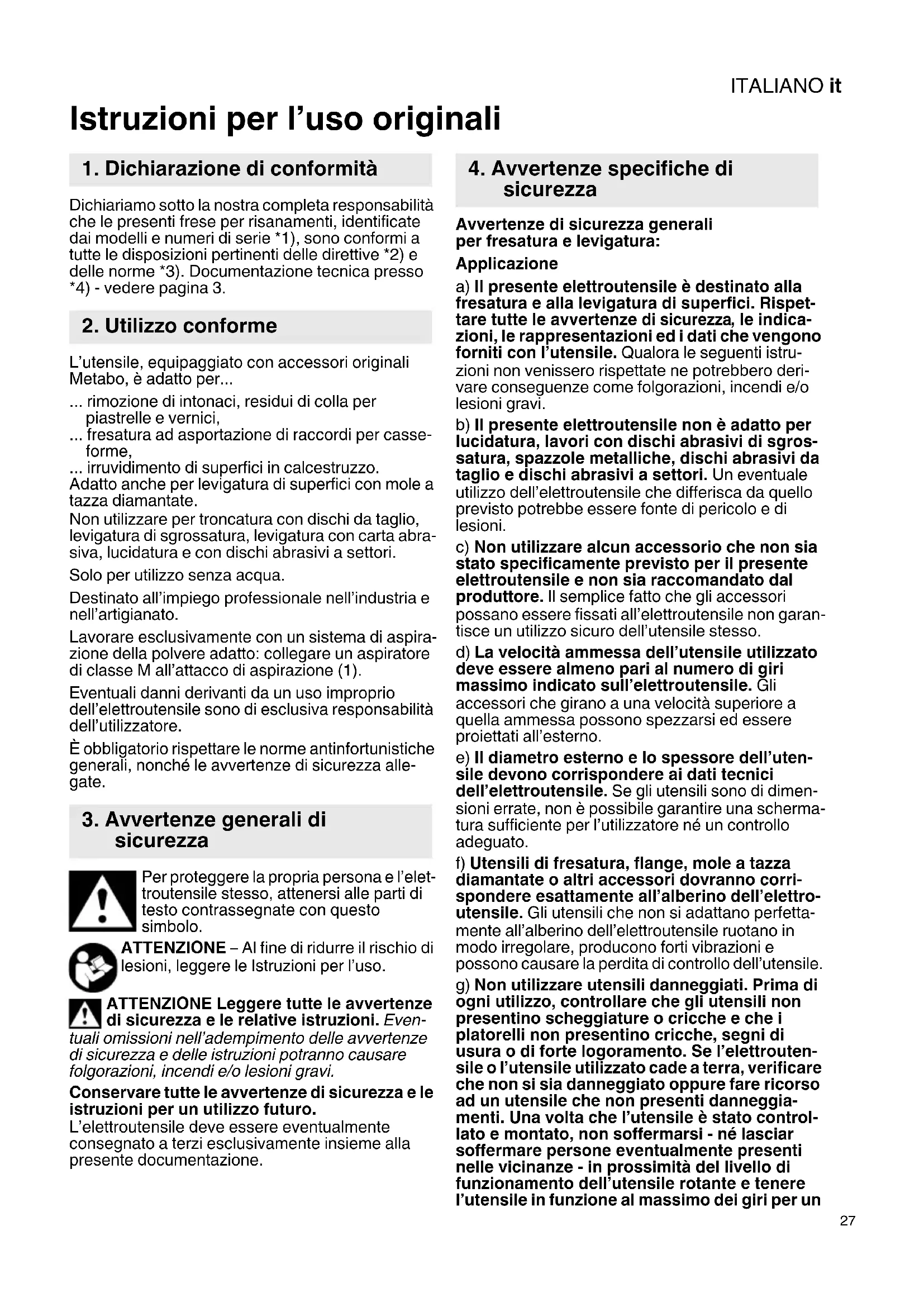

Istruzioni per l'uso originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che le presenti frese per risanamenti, identificate dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 3.

2. Utilizzo conforme

L'utensile, equipaggiato con accessori originali Metabo, è adatto per...

... rimozione di intonaci, residui di colla per piastrelle e vernici,
... fresatura ad asportazione di raccordi per casse- forme,
... irruvidimento di superfici in calcestruzzo.

Adatto anche per levigatura di superfici con mole a tazza diamantate.

Non utilizzare per troncatura con dischi da taglio, levigatura di sgrossatura, levigatura con carta abrasiva, lucidatura e con dischi abrasivi a settori.

Solo per utilizzo senza acqua.

Destinato all'impiego professionale nell'industria e nell'artigianato.

Lavorare esclusivamente con un sistema di aspirazione della polvere adatto: collegare un aspiratore di classe M all'attacco di aspirazione (1).

Eventuali danni derivanti da un uso improprio dell'elettroutensile sono di esclusiva responsabilità dell'utilizzatore.

È obbligatorio rispettare le norme antinfortunistiche generali, nonché le avvertenze di sicurezza allegate.

3. Avvertenze generali di sicurezza

Per proteggere la propria persona e l'elet-troutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo.

ATTENZIONE – Al fine di ridurre il rischio di lesioni, leggere le Istruzioni per l'uso.

ATTENZIONE Leggere tutte le avvertenze di sicurezza e le relative istruzioni. Even-

tuali omissioni nell'adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare folgorazioni, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le istruzioni per un utilizzo futuro.

L'elettroutensile deve essere eventualmente consegnato a terzi esclusivamente insieme alla presente documentazione.

4. Avvertenze specifiche di sicurezza

Avvertenze di sicurezza generali per fresatura e levigatura:

Applicazione

a) Il presente elettroutensile è destinato alla fresatura e alla levigatura di superfici. Rispettare tutte le avvertenze di sicurezza, le indicazioni, le rappresentazioni ed i dati che vengono forniti con l'utensile. Qualora le seguenti istruzioni non venissero rispettate ne potrebbero derivare conseguenze come folgorazioni, incendi e/o lesioni gravi.

b) Il presente elettroutensile non è adatto per lucidatura, lavori con dischi abrasivi di sgrossatura, spazzole metalliche, dischi abrasivi da taglio e dischi abrasivi a settori. Un eventuale utilizzo dell'elettroutensile che differisca da quello previsto potrebbe essere fonte di pericolo e di lesioni.

c) Non utilizzare alcun accessorio che non sia stato specificamente previsto per il presente elettroutensile e non sia raccomandato dal produttore. Il semplice fatto che gli accessori possano essere fissati all'elettroutensile non garantisce un utilizzo sicuro dell'utensile stesso.

d) La velocità ammessa dell'utensile utilizzato deve essere almeno pari al numero di giri massimo indicato sull'elettroutensile. Gli accessori che girano a una velocità superiore a quella ammessa possono spezzarsi ed essere proiettati all'esterno.

e) Il diametro esterno e lo spessore dell'uten- sile devono corrispondere ai dati tecnici dell'elettroutensile. Se gli utensili sono di dimen- sioni errate, non è possibile garantire una scherma- tura sufficiente per l'utilizzatore né un controllo adeguato.

f) Utensili di fresatura, flange, mole a tazza diamantate o altri accessori dovranno corrispondere esattamente all'alberino dell'elettrotensile. Gli utensili che non si adattano perfettamente all'alberino dell'elettroutensile ruotano in modo irregolare, producono forti vibrazioni e possono causare la perdita di controllo dell'utensile.

g) Non utilizzare utensili danneggiati. Prima di ogni utilizzo, controllare che gli utensili non presentino scheggiature o cricche e che i platorelli non presentino cricche, segni di usura o di forte logoramento. Se l'elettroutensile o l'utensile utilizzato cade a terra, verificare che non si sia danneggiato oppure fare ricorso ad un utensile che non presenti danneggia-menti. Una volta che l'utensile è stato controllato e montato, non soffermarsi - né lasciar soffermare persone eventualmente presenti nelle vicinanze - in prossimità del livello di funzionamento dell'utensile rotante e tenere l'utensile in funzione al massimo dei giri per un

ITALIANOit

minuto. Se danneggiati, gli utensili di solito si rompono durante questo test.

h) Indossare i dispositivi di protezione individuale. In base all'applicazione, indossare una protezione integrale per il viso, una protezione per gli occhi o occhiali protettivi. Se necessario, indossare una mascherina antipolvere, protezioni acustiche, guanti di protezione o un grembiule protettivo che impedisca alle piccole particelle di abrasivo e di materiale di raggiungere il corpo dell'utilizzatore. Gli occhi devono essere protetti da eventuali corpi estranei vaganti, prodotti dalle diverse applicazioni. La mascherina antipolvere o la mascherina protettiva devono filtrare la polvere che si produce durante l'impiego dell'utensile. Un forte rumore prolungato può causare una perdita di udito.

i) Assicurarsi che le altre persone mantengano una distanza di sicurezza dalla propria area di lavoro. Tutte le persone che si trovano all'interno dell'area di lavoro devono indossare l'equipaggiamento di protezione personale. Eventuali frammenti del pezzo in lavorazione o utensili rotti potrebbero saltare via e causare lesioni anche al di fuori dell'area di lavoro.

j) Tenere l'elettroutensile soltanto sulle superfici di presa isolate, quando si eseguono lavori durante i quali è possibile che l'utensile entri in contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'utensile e provocare così una scossa elettrica.

k) Tenere il cavo di alimentazione lontano dagli utensili rotanti. Se si perde il controllo dell'utensile, il cavo di alimentazione può essere tagliato o danneggiato e la mano o il braccio dell'utilizzatore possono venire in contatto con l'utensile rotante.

I) Non posare mai l'elettroutensile prima che l'utensile non si sia arrestato completamente. L'utensile in rotazione può entrare in contatto con la superficie su cui è posato, facendo perdere all'utilizzatore il controllo dell'elettroutensile.

m) Non metter mai in funzione l'elettroutensile durante il trasporto. I vestiti dell'utilizzatore potrebbero entrare accidentalmente in contatto con l'utensile in rotazione e ciò potrebbe causare lesioni all'utilizzatore stesso.

n) Pulire regolarmente le feritoie di ventilazione dell'elettroutensile. La ventola del motore attira la polvere all'interno della carcassa. o) Non utilizzare l'elettroutensile in prossimità di materiali infiammabili. Le scintille potrebbero incendiare questi materiali.

p) Non utilizzare alcun utensile che richieda l'uso di refrigerante liquido. L'impiego di acqua o di altri refrigeranti liquidi può provocare una folgorazione.

4.1 Contraccolpo e relative avvertenze di sicurezza

Il contraccolpo è la reazione improvvisa che si verifica quando l'utensile in rotazione, come un utensile di fresatura, di levigatura, ecc., si inceppa o si

blocca. Quando l'utensile rimane agganciato o bloccato nel materiale in lavorazione, ciò causa un brusco arresto della rotazione. In questo modo un elettroutensile privo di controllo subisce un'accelerazione contraria al senso di rotazione dell'utensile utilizzato, verso il punto in cui si è verificato il bloccaggio.

I contraccolpi sono la conseguenza di un utilizzo sbagliato oppure erroneo dell'elettroutensile. Questo inconveniente può essere evitato con le adeguate misure precauzionali descritte di seguito.

a) Trattenere sempre saldamente l'elettroutensile ed assumere una postura del corpo e delle braccia che consenta di attutire gli eventuali contraccolpi. Utilizzare sempre l'impugnatura supplementare, se disponibile, per avere il massimo controllo possibile sulle forze di contraccolpo o sulle forze di reazione alla velocità massima. L'utilizzatore può controllare le forze di contraccolpo e di reazione adottando misure di sicurezza idonee.

b) Non avvicinare mai le mani agli utensili in rotazione. In caso di contraccolpo, l'utensile può entrare a contatto con la mano dell'utilizzatore.

c) Tenere il corpo lontano dall'area in cui si può eventualmente spostare l'elettroutensile in caso di contraccolpo. Il contraccolpo spinge l'elettroutensile nella direzione opposta al senso di rotazione dell'utensile nel punto in cui si è bloccato.

d) Lavorare con particolare attenzione vicino ad angoli, spigoli vivi, ecc. Evitare che l'uten- sile venga sbalzato via dal pezzo in lavorazione e che si blocchi. L'utensile rotante si inclina quando entra in contatto con angoli, spigoli vivi, o quando viene sbalzato via in seguito a un blocco. Questo provoca una perdita del controllo o un contraccolpo.

e) Non utilizzare lame per seghe a catena o lame dentate. Gli utensili di questo tipo causano spesso un contraccolpo o la perdita di controllo dell'elettroutensile.

4.2 Avvertenze di sicurezza specifiche per la fresatura:

a) Utilizzare esclusivamente gli utensili di fresatura omologati per il proprio elettroutensile ed il carter di protezione previsto per questo tipo di utensili di fresatura. Gli utensili di fresatura non previsti per l'elettroutensile non possono essere schermati in modo sufficiente e non sono pertanto sicuri.

b) Il carter di protezione deve essere applicato sull'elettroutensile in modo sicuro e va regolato in modo da garantire la massima sicurezza, ossia in modo tale che solo la minima parte possibile del corpo fresa sia rivolta verso l'utilizzatore. Il carter di protezione contribuisce a proteggere l'utilizzatore da eventuali frammenti, contatti accidentali con il corpo fresa o scintille che potrebbero innescare incendi sugli indumenti.

c) Non lavorare superfici con armature in acciaio esposte o simili. Ciò potrebbe comportare un contraccolpo o la perdita di controllo dell'elettroutensile.

d) Prima della messa in funzione, verificare che gli ingranaggi della fresa possano ruotare liberamente. All'occorrenza, pulire.
e) Non utilizzare ingranaggi fresa danneggiati.
f) Nel lavorare angoli, spigoli e sporgenze, procedere con particolare cautela. Vi è rischio di contraccolpi o danni alla fresa.
g) Gli ingranaggi della fresa presentano spigoli affilati e possono avere un'alta temperatura dopo l'utilizzo. Attenzione: pericolo di lesioni.

4.3 Avvertenze di sicurezza specifiche per la levigatura con mole a tazza diamantate:

a) Utilizzare esclusivamente gli abrasivi omologati per il proprio elettroutensile ed il carter di protezione previsto per questo tipo di abrasivo. Gli abrasivi non previsti per l'elettroutensile non possono essere schermati in modo sufficiente e non sono pertanto sicuri.
b) Il carter di protezione deve essere applicato sull'elettroutensile in modo sicuro e va regolato in modo da garantire la massima sicurezza, ossia in modo tale che solo la minima parte possibile dell'abrasivo sia rivolta verso l'utilizzatore. Il carter di protezione contribuisce a proteggere l'utilizzatore da eventuali frammenti, contatti accidentali con l'abrasivo o scintille che potrebbero innescare incendi sugli indumenti.
c) Gli abrasivi devono essere utilizzati esclusivamente per le applicazioni raccomandate.
d) Utilizzare sempre flange di serraggio non danneggiate, di forme e dimensioni idonee agli utensili scelti. Le flange di tipo adatto sostengono gli utensili.

4.4 Ulteriori avvertenze di sicurezza:

ATTENZIONE – Indossare sempre gli occhiali protettivi.

Indossare una mascherina antipolvere adatta.

Rispettare le indicazioni del produttore dell'utensile e degli accessori. Proteggere gli utensili dal grasso e dagli urti.

Gli utensili devono essere conservati e manipolati con cura secondo le istruzioni del produttore.

Il pezzo in lavorazione deve essere saldamente applicato ed essere fissato in modo da non scivolare, ad esempio utilizzando appositi dispositivi di fissaggio. Pezzi in lavorazione di grandi dimensioni devono essere sufficientemente sostenuti.

Qualora vengano utilizzati utensili con inserto filettato, l'estremità dell'alberino non deve venire in contatto con il fondo del foro dell'utensile da levigatura. Accertarsi che la filettatura dell'utensile sia sufficientemente lunga da poter alloggiare completamente l'alberino. La filettatura dell'utensile deve adattarsi al filetto dell'alberino. Per quanto riguarda la lunghezza e la filettatura dell'alberino vedere pagina 3 e il capitolo15. Dati Tecnici.

L'infiltrazione di corpi estranei può bloccare il meccanismo di

comando. Pertanto, durante il funzionamento è necessario soffiare l'utensile regolarmente ed a fondo con aria compressa, attraverso le feritoie di ventilazione posteriori. Per questa operazione, tenere saldamente l'utensile.

Le polveri di materiali come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli possono essere nocive per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o patologie delle vie respiratorie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere di legno di faggio o di quercia sono considerate cancerogene, in particolare in combinazione con additivi per il trattamento del legname (cromato, sostanze preservanti del legno). Il materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

- Per ottenere un buon livello di aspirazione della polvere, utilizzare un aspiratore Metabo di classe M idoneo insieme al presente elet-troutensile.

- Provvedere ad una buona aerazione della postazione di lavoro.

- Si consiglia di indossare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel proprio Paese per i materiali in lavorazione.

I materiali che durante la lavorazione producono delle polveri o dei vapori nocivi per la salute (come ad esempio l'amianto) non devono essere lavorati.

Accertarsi che, in presenza di polvere durante l'esecuzione di lavori, le aperture di ventilazione siano libere. Qualora fosse necessario eliminare la polvere, scollegare in primo luogo l'elettroutensile dalla rete di alimentazione elettrica (utilizzare oggetti non metallici) ed evitare di danneggiare i componenti interni.

Utensili danneggiati, ovalizzati e/o vibranti non devono essere utilizzati.

Evitare di arrecare danno a tubazioni del gas o dell'acqua, linee elettriche e muri portanti (statica).

In caso di utilizzo dell'elettroutensile all'aperto: attivare preventivamente un interruttore di sicurezza FI con corrente di apertura max. (30 mA)!

Estrarre la spina dalla presa prima di eseguire qualsivoglia intervento di regolazione, modifica o manutenzione dell'utensile.

Un'impugnatura supplementare eventualmente danneggiata o logora deve essere sostituita. Non mettere in funzione l'elettroutensile qualora l'impugnatura sia difettosa.

Un carter di protezione danneggiato o logoro deve essere sostituito. Non mettere in funzione l'utensile qualora il carter di protezione sia difettoso.

5. Panoramica generale

Vedere pagina 2.

1 Attacco di aspirazione

ITALIANOit

2 Fori filettati nella carcassa ingranaggi (su entrambi i lati)

3 Viti ad alette

4 Impugnatura supplementare

7 Utensile di fresatura *

8 Alberino

9 Pulsante di arresto alberino

10 Dado di serraggio *

11 Mola a tazza diamantata *

12 Flangia di supporto *

13 Vite *

14 Rondella di sicurezza *

15 Interruttore a cursore di accensione/spegnimento

16 Impugnatura

17 Display elettronico

18 Rotellina di regolazione per impostazione numero giri

19 Carter di protezione

20 Zona ribassata per lavori vicino ai bordi

21 Vite ad alette

22 Battuta di profondità

* a seconda della dotazione / non compreso nella fornitura

6. Messa in funzione

Prima della messa in funzione, verificare che la tensione e la frequenza di alimentazione elettrica disponibili corrispondano ai dati elettrici riportati sulla targhetta di identificazione.

6.1 Montaggio dell'impugnatura supplementare

Lavorare solamente con l'impugnatura supplementare montata (4)! Applicare l'impu-gnatura supplementare come rappresentato in figura.

Vedere pagina 2, figura A.

- Inserire i dischi di arresto (5) a sinistra ed a destra sulla carcassa ingranaggi.

- Applicare l'impugnatura supplementare (4) sulla carcassa ingranaggi.

- Inserire le viti con alette (3) a sinistra ed a destra nell'impugnatura supplementare (4) ed avvitare leggermente.

- Regolare l'impugnatura supplementare in modo da avere l'angolo desiderato (4).

- Avvitare a fondo, manualmente, le viti con alette (3) a sinistra ed a destra.

6.2 Regolazione della battuta di profondità

Per motivi di sicurezza, utilizzare esclusivamente il carter di protezione (19) in dotazione.

Vedere fig., pagina 2.

- Allentare la vite ad alette (21).

- Ruotare la battuta di profondità (22) per adattarla in altezza all'utensile e all'applicazione prevista.

- Avvitare a fondo manualmente la vite ad alette (21).

6.3 Aspirazione della polvere

Operare esclusivamente con un sistema di aspirazione della polvere adatto: collegare un atore di classe M all'attacco di aspirazione (1).

7. Applicazione dell'accessorio

Prima di effettuare qualsiasi intervento di modifica: estrarre la spina dalla presa. La macchina deve essere spenta e l'alberino deve essere fermo.

7.1 Arresto dell'alberino

Premere il pulsante di arresto alberino (9) solo quando l'alberino è fermo.

- Premere il pulsante di arresto alberino (9) e arrestare l'alberino (8) manualmente finché il pulsante di arresto non scatta in posizione producendo un suono udibile.

7.2 Applicazione e rimozione dell'utensile di fresatura

Per motivi di sicurezza, utilizzare il carter di protezione (19) con la battuta di profondità (22) applicata.

Vedere pagina 2, figura B.

Applicazione:

- Bloccare l'alberino (vedere capitolo 7.1).

- Avvitare e serrare in senso orario l'utensile di fresatura (7) con la chiave a due fori (6).

Rimozione:

- Bloccare l'alberino (vedere capitolo 7.1). Svitare in senso antiorario l'utensile di fresatura (7) con la chiave a due fori (6).

7.3 Applicazione e rimozione della mola a tazza diamantata

Per motivi di sicurezza, utilizzare il carter di protezione (19) con la battuta di profondità (22) applicata.

Vedere pagina 2, figura C.

Applicazione:

- Montare la flangia di supporto (12) sull'alberino (8). La posizione sarà corretta se, una volta inserita sull'alberino, la flangia non può essere ruotata.

- Applicare la mola a tazza diamantata (11) sulla flangia di supporto (12). La mola dovrà poggiare sulla flangia di supporto in modo uniforme.

- I 2 lati del dado di serraggio (10) sono diversi. Avvitare il dado di serraggio sull'alberino in modo che il collare del dado (10) sia rivolto verso l'alto.

- Bloccare l'alberino (vedere capitolo 7.1). Stringere il dado di serraggio (10) ruotandolo in senso orario con l'apposita chiave a due fori (6).

Rimozione:

- Bloccare l'alberino (vedere capitolo 7.1). Svitare il dado di serraggio (10) ruotandolo in senso antiorario (6) con l'apposita chiave a due fori.

8. Utilizzo

8.1 Impostazione del numero di giri

Impostare il numero di giri ottimale in base all'utilizzo mediante la rotellina di regolazione (18).

8.2 Attivazione/disattivazione

Tenere l'utensile sempre con entrambe le mani.

Mettere dapprima in funzione l'elettroutensile, quindi avvicinare l'utensile al pezzo in lavora-

Evitare che l'elettroutensile aspiri ulteriori polveri e trucioli. Accendendo e spegnendo troutensile, tenerlo lontano dalla polvere sua. Dopo lo spegnimento, riporre l'elettrouten-soltanto quando il motore si è completamente stato.

Evitare l'avviamento accidentale: disinserire sempre l'utensile quando la spina viene stac-dalla presa oppure se si è verificata un'interru-e di corrente.

Con il funzionamento continuo, l'utensile continua a funzionare anche se si lascia la a. Pertanto, tenere sempre saldamente l'eletensile con entrambe le mani afferrandolo per le signature previste, assumere una posizione a e concentrarsi durante il lavoro.

Elettroutensili con interruttore a cursore:

Accensione: spingere in avanti l'interruttore a cursore (15). Per attivare il funzionamento continuo, premere l'interruttore in basso fino a farlo scattare in posizione.

Spegnimento: premere sull'estremità posteriore dell'interruttore a cursore (15) e rilasciare.

9. Manutenzione

Sostituzione degli ingranaggi fresa usurati o spezzati (vedere fig., pagina 2):

• Rimuovere l'utensile di fresatura (vedere capitolo 7.2).
• Svitare la vite (13) in senso antiorario. Rimuovere la rondella di sicurezza (14).
• Sostituire tutti gli ingranaggi della fresa come rappresentato in figura.

(Utilizzare sempre ingranaggi fresa dello stesso tipo).

- Riassemblare tutte le parti come rappresentato in figura.

Avvitare in senso orario la vite (13) e serrarla a 7 Nm ± 1 Nm

10. Pulizia

Pulizia del motore: soffiare aria compressa attraverso le feritoie di ventilazione posteriori ad intervalli regolari, frequentemente e in modo completo. Per questa operazione, tenere saldamente l'uten-sile.

11. Eliminazione dei guasti

Il segnalatore elettronico livello di carica (17) si illumina e il numero di giri sotto carico diminuisce. La temperatura

dell'avvolgimento è troppo elevata! Fare funzionare l'elettroutensile a vuoto fino allo spegnimento del segnalatore elettronico livello di carica.

Il segnalatore elettronico livello di carica (17) lampeggia e l'elettroutensile non entra in funzione. La protezione antiriavvia-

mento dell'elettroutensile è scattata. Se la spina viene inserita con l'elettroutensile acceso o viene ripristinata la corrente dopo un'interruzione, l'elet-troutensile non si riavvia. Spegnere e riaccendere l'elettroutensile.

12. Accessori

Utilizzare esclusivamente accessori originali Metabo.

Utilizzare esclusivamente accessori conformi ai requisiti ed ai parametri riportati nelle presenti Istruzioni per l'uso.

Il programma completo degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.

13. Riparazione

Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da ricisti specializzati.

In caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.

14. Tutela dell'ambiente

La polvere prodotta durante le lavorazioni può contenere sostanze nocive: non gettare tali sostanze nei rifiuti generici, bensì procedere ad uno smaltimento conforme ricorrendo ad un punto di raccolta per rifiuti speciali.

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di elettroutensili fuori servizio, imballaggi ed accessori.

Tutelare l'ambiente: non smaltire gli elettroutensili con i rifiuti domestici. Attenersi alle norme nazionali riguardo alla raccolta diffe-

ITALIANOit

renziata e al riciclaggio di utensili fuori servizio, imballaggi ed accessori.

15. Dati tecnici

Spiegazioni dei dati riportati a pag. 3. Con riserva di modifiche ai fini del miglioramento tecnologico.

D_max = diametro max. dell'utensile

t_max,1 = max. spessore consentito dell'utensile nella zona di serraggio in caso di utilizzo del dado di serraggio (10)

M = filettatura dell'alberino

I = lunghezza dell'alberino

n^* = numero di giri a vuoto (numero massimo di giri)

P₁ = assorbimento di potenza nominale

P₂ = p o t e n z a e r o g a t a

m = peso senza cavo di alimentazione

Valori rilevati secondo EN 60745.

□ Elettroutensile in classe di protezione II

\~ corrente alternata

* Eventuali oscillazioni ad alta energia ed alta frequenza possono provocare oscillazioni nel numero di giri. Queste oscillazioni scompaiono non appena si neutralizzano i disturbi.

I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi).

Valori di emissione

Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili, il carico effettivo potrà risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza per l'utilizzatore, ad esempio di carattere organizzativo.

Valore totale di vibrazione (somma vettoriale delle tre direzioni), rilevato secondo la norma EN 60745:

a_hV = valore di emissione di vibrazione (levigatura)

K_n,... = grado d'incertezza (vibrazioni)

Livello sonoro classe A tipico:

L_pA = livello di pressione acustica

L_WA = livello di potenza sonora

K_pA, K_WA = grado d'incertezza

Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A).

Indossare le protezioni acustiche.

Manual original

M = Rosca del husillo

m = P e s o s i n c a b l e d e r e
