HASZNÁLATI ÚTMUTATÓ RF 14115 METABO

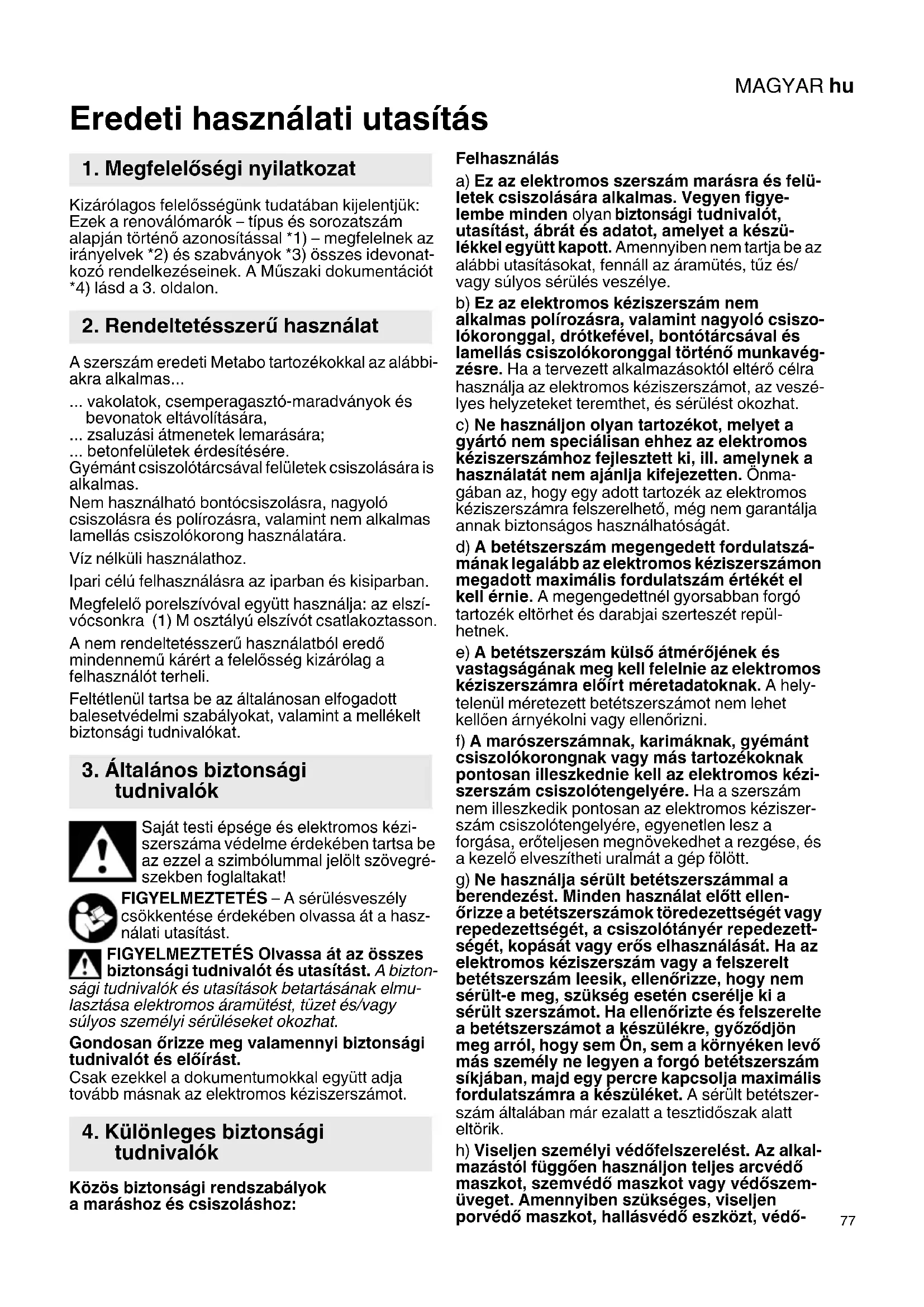

hu Eredeti használati utasítás 77
Eredeti használati utasítás
1. Megfelelőségi nyilatkozat
Kizárólagos felelősségünk tudatában kijelentjük: Ezek a renoválómarók – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) lásd a 3. oldalon.
2. Rendeltetésszerű használat
A szerszám eredeti Metabo tartozékokkal az alábbiakra alkalmas...
... vakolatok, csemperagasztó-maradványok és bevonatok eltávolítására,
... zsaluzási átmenetek lemarására;
... betonfelületek érdesítésére.
Gyémánt csiszolótárcsával felületek csiszolására is alkalmas.
Nem használható bontócsiszolásra, nagyoló csiszolásra és polírozásra, valamint nem alkalmas lamellás csiszolókorong használatára.
Víz nélküli használathoz.
Ipari célú felhasználásra az iparban és kisiparban.
Megfelelő porelszívóval együtt használja: az elszívócsonkra (1) M osztályú elszívót csatlakoztasson.
A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli.
Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági tudnivalókat.
3. Általános biztonsági tudnivalók
Saját testi épsége és elektromos kéziszerszáma védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat!
FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a használati utasítást.
FIGYELMEZTETÉS Olvassa át az összes biztonsági tudnivalót és utasítást. A bizton-
sági tudnivalók és utasítások betartásának elmulasztása elektromos áramütést, tüzet és/vagy súlyos személyi sérüléseket okozhat.
Gondosan órizze meg valamennyi biztonsági tudnivalót és előírást.
Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.
4. Különleges biztonsági tudnivalók
Közös biztonsági rendszabályok a maráshoz és csiszoláshoz:
Felhasználás
a) Ez az elektromos szerszám marásra és felületek csiszolására alkalmas. Vegyen figyelembe minden olyan biztonsági tudnivalót, utasítást, ábrát és adatot, amelyet a készülékkel együtt kapott. Amennyiben nem tartja be az alábbi utasításokat, fennáll az áramütés, tüz és/vagy súlyos sérülés veszélye.
b) Ez az elektromos kéziszerszám nem alkalmas polírozásra, valamint nagyoló csiszolókoronggal, drótkefével, bontótárcsával és lamellás csiszolókoronggal történő munkavégzésre. Ha a tervezett alkalmazásoktól eltérő célra használja az elektromos kéziszerszámot, az veszélyes helyzeteket teremthet, és sérülést okozhat.
c) Ne használjon olyan tartozékot, melyet a gyártó nem speciálisan ehhez az elektromos kéziszerszámhoz fejlesztett ki, ill. amelynek a használatát nem ajánlja kifejezetten. Önmagában az, hogy egy adott tartozék az elektromos kéziszerszámra felszerelhető, még nem garantálja annak biztonságos használhatóságát.
d) A betétszerszám megengedett fordulatszá- mának legalább az elektromos kéziszerszámon megadott maximális fordulatszám értékét el kell érnie. A megengedettnél gyorsabban forgó tartozék eltörhet és darabjai szerteszét repül- hetnek.
e) A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos kéziszerszámra előírt méretadatoknak. A helytelenül méretezett betétszerszámot nem lehet kellően árnyékolni vagy ellenőrizni.
f) A marószerszámnak, karimáknak, gyémánt csiszolókorongnak vagy más tartozékoknak pontosan illeszkednie kell az elektromos kéziszerszám csiszolótengelyére. Ha a szerszám nem illeszkedik pontosan az elektromos kéziszerszám csiszolótengelyére, egyenetlen lesz a forgása, erőteljesen megnövekedhet a rezgése, és a kezelő elveszítheti uralmát a gép fölött.
g) Ne használja sérült betétszerszámmal a berendezést. Minden használat előtt ellenőrizze a betétszerszámok töredezettségét vagy repedezettségét, a csiszolótányér repedezettségét, kopását vagy erős elhasználását. Ha az elektromos kéziszerszám vagy a felszerelt betétszerszám leesik, ellenőrizze, hogy nem sérült-e meg, szükség esetén cserélje ki a sérült szerszámot. Ha ellenőrizte és felszerelte a betétszerszámot a készülékre, győződjön meg arról, hogy sem Ön, sem a környéken levő más személy ne legyen a forgó betétszerszám síkjában, majd egy percre kapcsolja maximális fordulatszámra a készüléket. A sérült betétszerszám általában már ezalatt a tesztidőszak alatt eltörik.
h) Viseljen személyi védőfelszerelést. Az alkalmazástól függően használjon teljes arcvédő maszkot, szemvédő maszkot vagy védőszemüveget. Amennyiben szükséges, viseljen porvédő maszkot, hallásvédő eszközt, védő-
MAGYARhu
kesztyút vagy speciális védőkötényt, melyek védenek a munkadarabról vagy a csiszolóeszközröl lepattanó részecskéktől. A szemet védeni kell a különböző alkalmazások során lepattanó, és a levegőben szálló részecskék ellen. A por- vagy légzésvédő maszknak ki kell szűrnie az alkalmazás során keletkező port. Ha valaki hosszú időn keresztül erős zajhatásnak van kitéve, károsodhat a hallása.
i) Ügyeljen arra, hogy kívülálló személyek kellő távolságra legyenek a berendezés munkaterületétől. A munkaterületre belépő személyek minden esetben viseljenek személyi védőfelszerelést. A munkadarabról vagy a törött betétszerszámról lepattogzó szilánkok messzire repülhetnek, így a munkaterület közvetlen környezetén kívül is okozhatnak sérüléseket.
j) A készüléket csak a szigetelt markolatnál fogva tartsa, ha fennáll a veszélye, hogy a betétszerszám munka közben rejtett villamos vezetékbe vagy a készülék saját elektromos vezetékébe vághat. A feszültség alatt álló vezetékkel való érintkezés által a készülék fémes alkatrészei is feszültség alá kerülnek, és ez áramütéshez vezethet.
k) Tartsa távol a hálózati csatlakozókábelt a forgó alkatrészektől. Ha elveszíti az ellenőrzést a készülék fölött, a hálózati kábel elszakadhat vagy beakadhat, és kezét vagy karját elkaphatják a forgó alkatrészek.
1) Soha ne tegye le az elektromos kéziszerszámot, mielőtt a betétszerszám teljesen le nem áll. A forgó betétszerszám érintkezésbe kerülhet a lerakó felülettel, miáltal elveszítheti az ellenőrzést az elektromos kéziszerszám fölött.
m) Ne működtesse az elektromos kéziszer-számot szállítás közben. A ruháját elkaphatja a forgó betétszerszám, mely a rántás következtében az On testébe fúródhat.
n) Rendszeresen tisztítsa meg az elektromos kéziszerszám szellőzőnyílásait. A motor ventilá-tora port szív be a házba.
o) Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A pattogó szikráktól ezek az anyagok meggyulladhatnak.
p) Ne használjon olyan betétszerszámot, melynek a hűtéséhez folyadékra van szükség.
Víz vagy más folyékony hűtőanyag használata esetén fennáll az elektromos áramütés veszélye.
4.1 Visszacsapódás és a megfelelő biztonsági tudnivalók
A visszacsapódás a forgó betétszerszám, pl. maróvagy csiszolószerszám stb. beakadása vagy blokkolása következtében jelentkező hirtelen reakció. A beakadás vagy blokkolás a forgó betétszerszám hirtelen leállásához vezet. A kezelő ekkor elveszítheti az ellenőrzést az elektromos kéziszerszám fölött, mely a betétszerszám forgásirányával ellen-tétes irányban a blokkolás helye felé csapódhat.
A visszacsapódás az elektromos szerszám nem megfelelő, ill. hibás használatából adódik. A következőkben leírt óvintézkedések betartásával ennek előfordulása elkerülhető.
a) Fogja szorosan az elektromos kéziszer-számot, teste és karja pedig olyan helyzetben legyen, hogy fel tudja fogni a visszacsapó-dásból eredő erőket. Mindig használja a pótfogantyút, ha az rendelkezésre áll, hogy felfu-táskor a lehető legnagyobb ellenőrzést gyakorolhassa a visszacsapódásból eredő erők vagy a reakció-nyomatékok fölött. A kezelő megfelelő óvintézkedések megtételével uralma alatt tarthatja a visszacsapódásból eredő és a reak-cióerőket.
b) Ne nyúljon kezével a forgó betétszerszámok közelébe. A betétszerszám visszacsapódáskor a kezébe vágódhat.
c) Ügyeljen arra, hogy ne olyan helyen álljon, amerre az elektromos kéziszerszám visszacsapódáskor elmozdulhat. A visszacsapódás azzal ellentétes irányban mozdítja el az elektromos kéziszerszámot, mint amerre a blokkolás helyén a betétszerszám mozog.
d) Különösen óvatosan használja a szerszámot a sarkokban, éles peremek környékén stb. Akadályozza meg, hogy a betétszerszám visszapattanjon a munkadarabról, és beszoruljon. A forgó betétszerszám a sarkokban, éles peremek közelében vagy visszapattanáskor hajlamos a beszorulásra. Ez az ellenőrzés elvesztéséhez vagy visszacsapódáshoz vezethet.
e) Ne használjon láncfűrészt vagy fogazott fűrészlapot. Az ilyen betétszerszámok gyakran vezetnek visszacsapódáshoz vagy ahhoz, hogy a kezelő elveszítse ellenőrzését az elektromos kéziszerszám fölött.
4.2 Különleges biztonsági tudnivalók a marásra vonatkozóan:
a) Kizárólag az elektromos kéziszerszámhoz engedélyezett marószerszámot és az ennek megfelelő védőburkolatot használja. A nem az elektromos kéziszerszámhoz készült marószerszá-mokhoz nem használható megfelelően a védőbur-kolat, és használatuk nem biztonságos.
b) A védőburkolatot biztonságosan kell felszerelni az elektromos kéziszerszámra, és a maximális biztonság érdekében úgy kell beállítani, hogy a marószerszámnak a lehető legkisebb része legyen szabadon a kezelő irányában. A védőburkolat rendeltetése a kezelő védelme a törmeléktől, a marószerszámmal való esetleges érintkezéstől, illetve a szikráktól, amelyek meggyújthatják a ruházatot.
c) Ne munkáljon meg szabadon álló betonacélt vagy más hasonló vasalatot. A visszacsapás vagy a szerszám feletti uralom elvesztése sérülésekhez vezethet.
d) Üzembe helyezés előtt ellenőrizze, hogy a marókerekek szabadon mozognak-e. Szükség esetén tisztítsa meg öket.
g) Ne használja sérült marószerszámmal a berendezést.
f) Különösen óvatosan járjon el a sarkok, élek és kiálló részek megmunkálásakor. Fennáll a visszacsapás vagy a maró sérülésének a veszélye.
g) A marókerekek nagyon élesek, és a használat során erősen felforrósodhatnak. Vigyázat, sérülésveszély!
4.3 Speciális biztonsági utasítások a gyé- mánt csiszolókoronggal végzett csiszoláshoz:
a) Kizárólag az elektromos kéziszerszámhoz engedélyezett csiszolószerszámot és az ennek megfelelő védőburkolatot használja. A nem az elektromos kéziszerszámhoz készült csiszolószerszámokhoz nem használható megfelelően a védőburkolat, és használatuk nem biztonságos.
b) A védőburkolatot biztonságosan kell felszerelni az elektromos kéziszerszámra, és a maximális biztonság érdekében úgy kell beállítani, hogy a csiszolószerszámnak a lehető legkisebb része legyen szabadon a kezelő
irányában. A védőburkolat rendeltetése a kezelő védelme a törmeléktől, a csiszolószerszámmal való esetleges érintkezéstől, illetve a szikráktól, amelyek meggyújthatják a ruházatot.
c) A csiszolószerszámok csak az ajánlott alkalmazási területeken használhatók.
d) Mindig sértetlen, megfelelő méretű és alakú szorítókarimát használjon a kiválasztott betétszerszámhoz. A megfelelő szorítókarimák megtámasztják a betétszerszámokat.
4.4 További biztonsági tudnivalók:
FIGYELMEZTETÉS – Mindig viseljen védőszemüveget.
Viseljen megfelelő porvédő maszkot.
Vegye figyelembe a betétszerszám vagy tartozék gyártója által közölt adatokat! Védje a betétszer-számot a zsírtól és az ütésektől!
A betétszerszámokat gondosan, a gyártó előírásai szerint kell tárolni és használni.
A szerszám fixen feküdjön fel, és legyen biztosítva elcsúszás ellen, pl. befogó szerkezet segítségével. A nagy munkadarabokat megfelelően alá kell támasztani.
Ha menetes betétszerszámot használ, a tengely vége nem érintkezhet a csiszolószerszám lyukacsos aljával. Ügyeljen arra, hogy elég hosszú legyen a betétszerszám menete a tengely teljes hosszában történő felvétele érdekében. A betétszerszám menete feleljen meg a tengely menetének. A tengely hosszát és a tengelymenetet lásd a 3. oldalon és a15. Müszaki adatok c. fejezetben.
A bejutott idegen testek a kapcsoló-mechanizmust blokkolhatják. Ezért
szükséges, hogy a gép működése közben, rendszeresen, gyakran és alaposan kifúvassák a gépet sürített levegővel, a hátsó szellőzőnyíláson át. Eközben a gépet biztonságosan kell tartani.
Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergiás reakciókat válthat ki, és/vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja.
Bizonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősül, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, fakonzerváló szerekkel) együtt. Az azbesztartalmú anyagokat csak szakemberek munkálhatják meg.
- Annak érdekében, hogy a porelszívás jó hatékonyságú legyen, használjon egy M osztályú Metabo porelszívót ezzel az elektromos kéziszerszámmal együtt.
- Gondoskodjon a munkahely jó szellőzéséről.
- Javasoljuk, hogy viseljen P2 szüröosztályba tartozó légzésvédő maszkot.
Vegye figyelembe a megmunkálandó anyagokra vonatkozóan az Ön országában érvényes előírásokat.
Olyan anyagokat, amelyek megmunkálásakor egészségkárosító porok vagy gözök keletkeznek (pl. azbeszt), a készülékkel nem szabad megmunkálni.
Gondoskodjon arról, hogy munka közben poros körülmények között a gép szellőző nyílásai szabadok legyenek. Ha szükségessé válna a por eltávolítása, először húzza ki az elektromos szerszámot villamos hálózatból (ehhez ne használjon fém tárgyat) és kerülje el a belső részek sérülését.
Sérült, nem kerek, ill. beremegő szerszámot nem szabad használni.
Ügyeljen arra, hogy ne sérüljenek meg a gáz- vagy vízcsövek, elektromos vezetékek és a főfalak (statika).
Ha a szabadban használja a gépet: kapcsoljon elé max. kioldási árammal (30 mA) rendelkező FI-védő-kapcsolót!
Húzza ki a dugót a dugaszoló aljzatból, mielőtt bármiféle beállítást, átalakítást, karbantartást vagy tisztítást végezne.
A sérült vagy megrepedt kiegészítő fogantyút ki kell cserélni. Ne üzemeltesse a gépet meghibásodott kiegészítő fogantyúval.
A sérült vagy repedt védőburkolatot ki kell cserélni. Ne üzemeltesse a gépet meghibásodott védőburkolattal.
5. Áttekintés
Lásd a 2. oldalt.
1 Elszívócsonk
2 Menetes furatok a hajtómüházon (mindkét oldalon)
3 Szárnyascsavarok
4 K i e g é s z í t ő fogantyú
5 Kilincskerekek
6 Körmöskulcs
7 Marószerszám *
8 T e n g e l y
9 Tengelyreteszelő gomb
10 Szorítóanya *
11 Gyémánt csiszolókorong *
12 Tartókarima *
MAGYARhu
13 Csavar *
14 Rögzítőalátét *
15 Tolókapcsoló a készülék be- és kikapcsolására
16 Markolat
17 Elektronikus jel-kijelző
18 Fordulatszám beállítására szolgáló állítókerék *
19 Védőbura
20 Lekerekítés a peremhez közeli munkavégzéshez
21 Szárnyascsavar
22 Mélységütköző
* felszereltségtöl függő/nem része a szállítási terje- delemnek
6. Üzembe helyezés
Az üzembe helyezés előtt ellenőrizze, hogy a típustáblán megadott hálózati feszültség és
frekvencia megfelel-e a használt hálózat adatainak.
6.1 Kiegészítő fogantyú felszerelése
A gépet csak felszerelt kiegészítő fogantyúval
(4) használja! Szerelje fel a kiegészítő fogan-
tyút a kép alapján.
Lásd az „A” ábrát a 2. oldalon.
- Helyezze fel a kilincskerekeket (5) balról és jobbról a hajtómüházra.
- Helyezze fel a kiegészítő fogantyút (4) a hajtómű-házra.
- Dugja be a szárnyas csavarokat (3) balról és jobbról a kiegészítő fogantyúba (4), és enyhén csavarja be őket.
- Állítsa be a kiegészítő fogantyú (4) kívánt szögét.
- Kézzel erőteljesen húzza meg a szárnyas csavarokat (3) a jobb és bal oldalon.
6.2 A mélységütközót állítsa be
Biztonsági okokból kizárólag a mellékelt védőburát (19) használja.
Lásd a 2. oldali ábrát.
- Oldja a (21) szárnyas csavart.
- A mélységütközöt (22) elforgatva állítsa be a betétszerszám magasságát és a munkamagasságot.
- A szárnyas csavarokat (21) kézzel húzza meg szorosra.
6.3 Porelszívás
Megfelelő porelszívóval együtt használja: az
elszívócsonkra (1) M osztályú elszívót csatla-
koztasson.
7. A betétszerszám felszerelése
Minden átállítás előtt: húzza ki a hálózati csatlakozót a dugaszoló aljzatból. A gépnek kikapcsolt állapotban, a tengelynek pedig álló helyzetben kell lennie.
7.1 A tengely rögzítése
A tengelyrögzítő gombot (9) csak álló tengely mellett nyomja meg!
- Nyomja be a tengelyt reteszelő gombot (9), és kézzel forgassa el a tengelyt (8), amíg a tengelyt reteszelő gomb érezhetően nem reteszelődik.
7.2 A marószerszám fel- és leszerelése
Biztonsági okokból a védőburát (19) felszerelt
mélységütközővel (22) együtt használja.
Lásd a „B” ábrát a 2. oldalon.
Felhelyezés:
- Reteszelje a tengelyt (lásd a 7.1fejezetet).
- Csavarja fel a marószerszámot (7) a körmöskulcsal (6) az óramutató járásával megegyező irányban, és húzza meg szorosra.
Leszerelés:
- Reteszelje a tengelyt (lásd a 7.1fejezetet).
Csavarja le a marószerszámot (7) a körmöskulcsal (6) az óramutató járásával ellentétes irányban.
7.3 A gyémánt csiszolótárcsa fel- és leszere-lése
Biztonsági okokból a védőburát (19) felszerelt mélységütközővel (22) együtt használja.
Lásd a „C” ábrát a 2. oldalon.
Felhelyezés:
- Helyezze a tartókarimát (12) a tengelyre (8). Akkor van jól felhelyezve, ha a tengelyen nem forgatható el.
- Helyezze fel a gyémánt csiszolótárcsát (11) a tartókarimára (12). A tárcsa egyenletesen feküdjön fel a tartókarimára.
- A szorítóanya 2 (10) oldala különböző. A szorítóanyát úgy csavarozza fel a tengelyre, hogy a szorítóanya hevederje (10) felfelé nézzen.
- Reteszelje a tengelyt (lásd a 7.1fejezetet). Húzza rá a szorítóanyát (10) a körmöskulccsal (6) az óramutató járásával megegyező irányban.
Leszerelés:
- Reteszelje a tengelyt (lásd a 7.1fejezetet).
Csavarja le a szorítóanyát (10) a körmöskulccsal
(6) az óramutató járásával ellentétes irányban.
8. Használat
8.1 Fordulatszám beállítása
A tárcsán (18) a feladatnak megfelelően állítsa be az optimális fordulatszámot.
8.2 Be-/kikapcsolás
A gépet tartsa mindig két kézzel.
Először kapcsolja be, majd helyezze a betétszerszámot a munkadarabra.
Kerülje el, hogy a gép további port és forgá- csot szívjon be. Be- és kikapcsoláskor tartsa távol a gépet a lerakódott portól. A gépet kikapcsolás után csak akkor tegye le, ha a motor már teljesen leállt.
Kerülje a szándékolatlan elindítást: mindig kapcsolja ki a gépet, ha a csatlakozódugót kihúzza a csatlakozóaljzatból, vagy ha áramszünet lép fel.
Tartós bekapcsolás esetén a gép akkor is tovább működik, ha már kicsavarodott a kezéből. Ezért a készülékre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.
Tolókapcsolóval ellátott gép:
Bekapcsolás: a tolókapcsolót (15) tolja előre. A tartós bekapcsoláshoz ezután nyomja le mindaddig, amíg az bekattan.
Kikapcsolás: A tolókapcsoló (15) hátsó végét nyomja le és engedje el.
9. Karbantartás
A kopott vagy törött marókerekek cseréje (lásd a 2. oldali ábrát):
- Szerelje le a marószerszámot (lásd a 7.2 fejezetet).
- Az óramutató járásával ellentétesen csavarja ki a csavart (13). Vegye le a rögzítőalátétet (14).
- Az összes marókereket az ábrán látható módon cserélje ki újra.
Mindig a leszerelttel egyező típusú maróke-reket használjon).
- Az alkatrészeket az ábrázolt módon szerelje vissza.
A csavart (13) az óramutató járásának irányába csavarozza be, majd 7 Nm ± 1 Nm nyomatékkal húzza meg.
10. Tisztítás
Motortisztítás: Rendszeresen, gyakran és alaposan fúvassa ki a gépet sürített levegővel, a hátsó szellőzőnyíláson át. Eközben a gépet biztonságosan kell tartani.
11. Hibaelhárítás
Az elektronikus jel-kijelző (17) világít, és csökken a terhelési fordulatszám. A
tekercshömérséklet túl magas! Járassa a gépet üresjáratban, amíg az elektronikus jel-kijelző el nem alszik.
Az elektronikus jel-kijelző (17) villog, és a
gép nem működik. Működésbe lépett az újraindítás elleni védelem. Amennyiben a csatlakozódugót bekapcsolt gépnél dugják be, vagy az áramellátás előzetes megszakítás után ismét rendelkezésre áll, a gép nem indul el. Kapcsolja ki, majd újra be a gépet.
12. Tartozékok
Csak eredeti Metabo tartozékokat használjon.
Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak.
A teljes tartozékprogram a www.metabo.com honlapon vagy a katalógusban található.
13. Javítás
Elektromos kéziszerszámot csak elektromos szakember javíthat!
A javításra szoruló Metabo elektromos kéziszerszá-mokkal forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja.
A pótalkatrészek listája letölthető a www.metabo.com oldalról.
14. Környezetvédelem
A csiszoláskor keletkező por káros anyagokat tartalmazhat: Ne kezelje háztartási hulladékként, hanem szállítsa veszélyes hulladékot gyűjtő lerakóhelyre.
A régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanításával és újrahasznosításával kapcsolatban tartsa be a helyi előírásokat.
Óvja környezetet és ne dobja az elektromos kéziszerszámokat a háztartási hulladékba.
Tartsa be a helyi előírásokat a régi gépek, csomagolások és tartozékok szelektív gyűjtésére és újrahasznosítására vonatkozóan.
15. Műszaki adatok
Az adatok magyarázata a 3. oldalon. A műszaki fejlődést szolgáló módosítások joga fenntartva.
Dmax = a betétszerszám maximális átmérője tmax,1 = a betét?szer?szám max. megengedett vastagsága a befogási tartományban szorítóanya (10) használata esetén
M = tengelymenet
I = csiszolótengely hosszúsága
n* = üresjáratí fordulatszám (maximális fordulatszám)
P1 = névleges felvett teljesítmény
P2 = leadott teljesítmény
m = súly elektromos csatlakozókábel nélkül
A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg.
II. védettségi osztályú gép
\~ Váltóáram
* A nagy energiasürüségű magasfrekvenciás zavarok fordulatszám-ingadozásokat okozhatnak. Ez azonban megszűnik, mihelyt a zavar is lecsillapodott.
A fenti adatok (a mindenkor érvényben levő szabványoknak megfelelően) tűréssel rendelkeznek.
Kibocsátási értékek
Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betét-szerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becs-
MAGYARhu
léshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően korrigált becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.
Eredő rezgés (a három különböző irányú rezgés vektoriális összege) meghatározása az EN 60745 szabvány szerint:
a _ hV = rezgéskibocsátási érték ( csiszolás ) K _ h, ... = b i z o n y t a l a n s a g ( r e z g e s )
Jellemző A-osztályú zajszint:
L _ pA = hangnyomásszint L _ WA = hangteljesítményszint K _ pA, K _ WA = b i z o n y t a l a n s a g
Munka közben a zajszint meghaladhatja a 80 dB(A) értéket.
Viseljen hallásvédő eszközt!
- Eredeti használati utasítás
- Megfelelőségi nyilatkozat
- Rendeltetésszerű használat
- Általános biztonsági tudnivalók
- Különleges biztonsági tudnivalók
- Felhasználás
- MAGYARhu
- Visszacsapódás és a megfelelő biztonsági tudnivalók
- Különleges biztonsági tudnivalók a marásra vonatkozóan:
- Speciális biztonsági utasítások a gyé- mánt csiszolókoronggal végzett csiszoláshoz:
- További biztonsági tudnivalók:
- Áttekintés
- Üzembe helyezés
- Kiegészítő fogantyú felszerelése
- A mélységütközót állítsa be
- Porelszívás
- A betétszerszám felszerelése
- A tengely rögzítése
- A marószerszám fel- és leszerelése
- Felhelyezés:
- Leszerelés:
- A gyémánt csiszolótárcsa fel- és leszere-lése
- Használat
- Fordulatszám beállítása
- Be-/kikapcsolás
- Tolókapcsolóval ellátott gép:
- Karbantartás
- Tisztítás
- Hibaelhárítás
- Az elektronikus jel-kijelző (17) világít, és csökken a terhelési fordulatszám. A
- Az elektronikus jel-kijelző (17) villog, és a
- Tartozékok
- Javítás
- Elektromos kéziszerszámot csak elektromos szakember javíthat!
- Környezetvédelem
- Műszaki adatok
- Kibocsátási értékek
Márka : METABO
Modell : RF 14115
Kategória : Marógép
