| Marka | Metabo |
| Model | RF 14115 |
| Typ produktu | Frezarka renowacyjna |
| Zastosowanie | Profesjonalne (przemysł i rzemiosło) |
| Zasilanie | 230 V, 50 Hz (szacunkowo) |
| Moc znamionowa pobierana | 1600 W (szacunkowo) |
| Prędkość obrotowa na biegu jałowym | Zmienna, 1500 - 3000 obr/min (szacunkowo) |
| Waga (bez kabla) | 5,6 kg (szacunkowo) |
| Klasa ochronności | II |
| Główne zastosowania | Usuwanie tynku, resztek kleju, frezowanie deskowań, szorstkowanie betonu, szlifowanie z użyciem diamentowych tarcz talerzowych |
| Nieodpowiednie zastosowania | Przecinanie, szlifowanie zgrubne, szlifowanie papierem, polerowanie |
| System odsysania | Przyłącze do odkurzacza klasy M |
| Bezpieczeństwo | Osłona ochronna, blokada wrzeciona, przesuwany włącznik z blokadą, zabezpieczenie przed ponownym uruchomieniem |
| Dodatkowy uchwyt | Tak, regulowany kątowo |
| Regulacja głębokości | Regulowany ogranicznik głębokości bez użycia narzędzi |
| Konserwacja | Czyszczenie sprężonym powietrzem przez szczeliny wentylacyjne |
| Naprawy | Przez elektryka lub agencję Metabo |
| Oryginalne akcesoria | Metabo (frezki, diamentowe tarcze talerzowe itp.) |
Często zadawane pytania - RF 14115 METABO
Pytania użytkowników dotyczące RF 14115 METABO
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Frezarka w formacie PDF za darmo! Znajdź swoją instrukcję RF 14115 - METABO i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. RF 14115 marki METABO.
INSTRUKCJA OBSŁUGI RF 14115 METABO
pl Oryginalna instrukcja obsługi 65

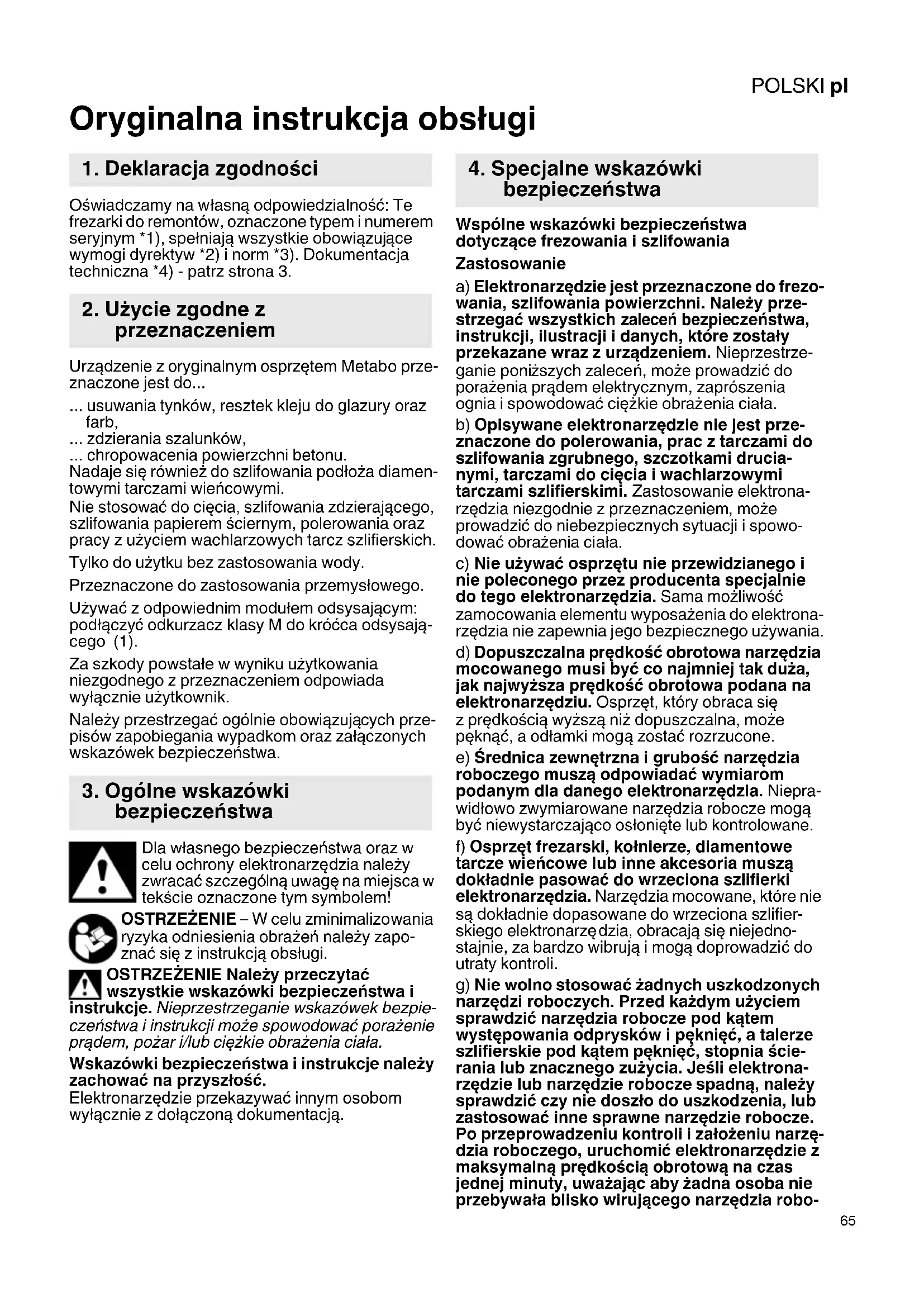

Oryginalna instrukcja obsługi
1. Deklaracja zgodności
Oświadczamy na własną odpowiedzialność: Te frezarki do remontów, oznaczone typem i numerem seryjnym *1), spełniają wszystkie obowiązujące wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3.
2. Użycie zgodne z przeznaczeniem
Urządzenie z oryginalnym osprzętem Metabo przeznaczone jest do...
... usuwania tynków, resztek kleju do glazury oraz farb,
... zdzierania szalunków, ... chropowacenia powierzchni betonu.
Nadaje się również do szlifowania podłoża diamentowymi tarczami wieńcowymi.
Nie stosować do cięcia, szlifowania zdzierającego, szlifowania papierem ściernym, polerowania oraz pracy z użyciem wachlarzowych tarcz szlifierskich.
Tylko do użytku bez zastosowania wody.
Przeznaczone do zastosowania przemysłowego.
Używać z odpowiednim modułem odsysającym: podłączyć odkurzacz klasy M do króćca odsysającego (1).
Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik.
Należy przestrzegać ogólnie obowiązujących przepisów zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa.
3. Ogólne wskazówki bezpieczeństwa
Dla własnego bezpieczeństwa oraz w celu ochrony elektronarzędzia należy zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem!
OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapo- znać się z instrukcją obsługi.
OSTRZEŻENIE Należy przeczytać wszystkie wskazówki bezpieczeństwa i
instrukcje. Nieprzestrzeganie wskazówek bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość.
Elektronarzędzie przekazywać innym osobom wyłącznie z dołączoną dokumentacją.
4. Specjalne wskazówki bezpieczeństwa
Wspólne wskazówki bezpieczeństwa dotyczące frezowania i szlifowania Zastosowanie
a) Elektronarzędzie jest przeznaczone do frezowania, szlifowania powierzchni. Należy przestrzegać wszystkich zaleceń bezpieczeństwa, instrukcji, ilustracji i danych, które zostały przekazane wraz z urządzeniem. Nieprzestrzeganie poniższych zaleceń, może prowadzić do porażenia prądem elektrycznym, zaprószenia ognia i spowodować ciężkie obrażenia ciała. b) Opisywane elektronarzędzie nie jest przeznaczone do polerowania, prac z tarczami do szlifowania zgrubnego, szczotkami drucianymi, tarczami do cięcia i wachlarzowymi tarczami szlifierskimi. Zastosowanie elektronarzędzia niezgodnie z przeznaczeniem, może prowadzić do niebezpiecznych sytuacji i spowodować obrażenia ciała.
c) Nie używać osprzętu nie przewidzianego i nie poleconego przez producenta specjalnie do tego elektronarzędzia. Sama możliwość zamocowania elementu wyposażenia do elektronarzędzia nie zapewnia jego bezpiecznego używania.
d) Dopuszczalna prędkość obrotowa narzędzia mocowanego musi być co najmniej tak duża, jak najwyższa prędkość obrotowa podana na elektronarzędziu. Osprzęt, który obraca się z prędkością wyższą niż dopuszczalna, może pęknąć, a odłamki mogą zostać rozrzucone.
e) Średnica zewnętrzna i grubość narzędzia roboczego muszą odpowiadać wymiarom podanym dla danego elektronarzędzia. Nieprawidłowo zwymiarowane narzędzia robocze mogą być niewystarczająco osłonięte lub kontrolowane.
f) Osprzęt frezarski, kołnierze, diamentowe tarcze wieńcowe lub inne akcesoria muszą dokładnie pasować do wrzeciona szlifierki elektronarzędzia. Narzędzia mocowane, które nie są dokładnie dopasowane do wrzeciona szlifierskiego elektronarzędzia, obracają się niejednostajnie, za bardzo wibrują i mogą doprowadzić do utraty kontroli.
9) Nie wolno stosować żadnych uszkodzonych narzędzi roboczych. Przed każdym użyciem sprawdzić narzędzia robocze pod kątem występowania odprysków i pęknięć, a talerze szlifierskie pod kątem pęknięć, stopnia ścierania lub znacznego zużycia. Jeśli elektronarzędzie lub narzędzie robocze spadną, należy sprawdzić czy nie doszło do uszkodzenia, lub zastosować inne sprawne narzędzie robocze. Po przeprowadzeniu kontroli i założeniu narzędzia roboczego, uruchomić elektronarzędzie z maksymalną prędkością obrotową na czas jednej minuty, uważając aby żadna osoba nie przebywała blisko wirującego narzędzia robo-
POLSKIpl
czego. Uszkodzone narzędzia robocze najczęściej pękają w trakcie przeprowadzania tego testu.
h) Należy nosić osobiste wyposażenie ochronne. W zależności od zastosowania należy nosić pełną osłonę twarzy, ochronę oczu lub okulary ochronne. W razie konieczności zakładać maskę przeciwpyłową, ochraniacze słuchu, rękawice ochronne lub specjalny fartuch, chroniący przed zwiercinami i opiłkami metalu. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, które powstają w trakcie wykonywania różnych prac. Maski przeciwpyłowe lub maski do ochronny dróg oddechowych powinny dobrze filtrować pył. Długotrwałe narażenie na hałas może prowadzić do uszkodzenia słuchu.
i) Uważać, aby inne osoby nie podchodziły zbyt blisko miejsca pracy. Każdy, kto znajdzie się w obszarze pracy powinien nosić osobiste wyposażenie ochronne. Odłamki obrabianego przedmiotu lub pęknięte narzędzia mocowane mogą zostać wyrzucone i spowodować obrażenia również poza bezpośrednim obszarem pracy.
j) W przypadku wykonywania prac, przy których narzędzie robocze może natrafić na ukryte przewody elektryczne lub własny przewód zasilający, urządzenie należy trzymać wyłącznie za zaizolowane uchwyty. Zetknięcie z przewodem przewodzącym prąd może spowodować wystąpienie napięcia również na metalowych częściach urządzenia i doprowadzić do porażenia elektrycznego.
k) Przewód zasilający należy trzymać z dala od obracających się narzędzi roboczych. W przypadku utraty kontroli nad urządzeniem, przewód zasilający może zostać przecięty lub pochwycony, powodując wkręcenie ręki lub ramienia użytkownika w obracające się narzędzie robocze.
k) W żadnym wypadku nie wolno odkładać elektronarzędzia przed całkowitym zatrzymaniem się narzędzia roboczego. Obracające się narzędzie robocze może zetknąć się z powierzchnią, na którą elektronarzędzie zostało odłożone, co może spowodować utratę kontroli nad urządzeniem.
Nie przenosić elektronarzędzia, jeśli jest ono uruchomione. Na skutek przypadkowego kontaktu może dojść do wciągnięcia części odzieży przez obracające się narzędzie robocze lub do jego wwiercenia w ciało.
n) Należy regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Dmuchawa silnika wciąga pył do obudowy.
o) Nie wolno stosować elektronarzędzia w pobliżu łatwopalnych materiałów. Iskry mogą spowodować zapłon tych materiałów.
p) Nie używać narzędzi roboczych, które wymagają chłodzenia cieczą. Stosowanie wody lub innych płynów chłodzących może prowadzić do porażenia prądem.
4.1 Odrzut i odpowiednie wskazówki dotyczące bezpieczeństwa
Odrzut jest reakcją na haczenie lub zablokowanie obracającego się narzędzia roboczego, takiego jak osprzęt frezarski, szlifierski itp. Haczenie lub zablokowanie prowadzi do nagłego zatrzymania obracającego się narzędzia roboczego. Na skutek takiej reakcji, niekontrolowane elektronarzędzie zacznie przyspieszać w kierunku przeciwnym do kierunku obrotów narzędzia roboczego w punkcie zablokowania.
Odrzut jest skutkiem nieprawidłowego zastosowania elektronarzędzia. Można zapobiec takiej reakcji poprzez zastosowanie odpowiednich środków ochronnych, opisanych poniżej.
a) Trzymać mocno elektronarzędzie i przyjąć taką pozycję ciała i ramion, aby możliwe było tłumienie odrzutu. Należy zawsze korzystać z dodatkowego uchwytu, jeśli jest na wyposażeniu, aby zapewnić sobie jak najlepszą kontrolę nad urządzeniem w przypadku odbić lub szarpnięć przy rozruchu. Użytkownik może, dzięki zastosowaniu odpowiednich środków ostrożności, zapanować nad siłami odrzutu i reakcjami urządzenia.
b) Trzymać ręce z dala od obracających się narzędzi roboczych. Przy odrzucie narzędzie robocze może przejechać wzdłuż dłoni.
c) Unikać obszaru, do którego elektronarzędzie przemieszcza się na skutek odrzutu. Odrzut odbija elektronarzędzie w kierunku przeciwnym do ruchu obrotowego narzędzia roboczego przy punkcie zablokowania.
d) Szczególną ostrożność zachować podczas pracy w obrębie narożników, ostrych krawędzi itp., aby nie dopuścić do zakleszczenia i o d r z u t u n a r z ędzia roboczego od obrabianego przedmiotu. Wirujące narzędzie robocze ma tendencję do zakleszczania się w przypadku pracy w narożnikach, przy ostrych krawędziach lub w przypadku odbicia. Może to spowodować utratę kontroli nad urządzeniem lub odrzut.
e) Nie stosować łańcuchowych lub ząbkowanych tarcz tnących. Narzędzia robocze tego typu powodują często odrzut lub utratę kontroli nad elektronarzędziem.
4.2 Specjalne wskazówki bezpieczeństwa dotyczące frezowania:
a) Stosować wyłącznie przeznaczony do tego elektronarzędzia osprzęt frezarski wraz z odpowiednią osłoną. Osprzętu frezarskiego, który nie jest przeznaczony do tego elektronarzędzia, nie można osłonić w wystarczającym stopniu i może on stanowić zagrożenie.
b) Ostona musi być bezpiecznie zamocowana na elektronarzędziu i ustawiona w taki sposób, aby zapewniony był najwyższy stopień bezpieczeństwa, tzn. w stronę użytkownika skierowana jest możliwe najmniejsza część nieosłoniętego narzędzia frezującego. Zadaniem osłony jest ochrona użytkownika przed odłamkami, przypadkowym zetknięciem z narzędziem frezującym,
jak również iskrami, które mogą spowodować zapalenie odzieży.
c) Nie obrabiać powierzchni z nieosłoniętym zbrojeniem stalowym itp. Następstwem może być odrzut lub utrata kontroli nad elektronarzędziem.
d) Przed użyciem sprawdzić, czy koła frezujące mogą się swobodnie obracać. Ewentualnie wyczyścić.
e) Nie używać uszkodzonych kół frezujących.
f) Zachować szczególną ostrożność podczas obróbki rogów, krawędzi i występow. Istnieje ryzyko odrzutu oraz uszkodzenia frezarki.
g) Koła frezujące mają ostre krawędzie i po eksploatacji urządzenia mogą być gorące. Uwaga, niebezpieczeństwo zranienia.
4.3 Szczególne wskazówki bezpieczeństwa dotyczące szlifowania z użyciem diamentowych tarcz wieńcowych:
a) Stosować wyłącznie przeznaczoną do tego elektronarzędzia ściernicę wraz z odpowiednią osłoną. Ściernice, które nie są przewidziane dla danego elektronarzędzia, mogą być niewystarczająco osłonięte i stanowić zagrożenie.
b) Ośłona musi być bezpiecznie zamocowana na elektronarzędziu i ustawiona w taki sposób, aby zapewniony był najwyższy stopień bezpieczeństwa, tzn. w stronę użytkownika skierowana jest możliwe najmniejsza część nieosłoniętej ściernicy. Zadaniem osłony jest ochrona użytkownika przed odłamkami, przypadkowym zetknięciem ze ściernicą, jak również iskrami, które mogą spowodować zapalenie odzieży.
c) Ściernic można używać tylko do prac, do których są one przeznaczone.
d) Stosować wyłącznie nieuszkodzone kołnierze mocujące o odpowiednim rozmiarze i kształcie, dostosowane do wybranego narzędzia roboczego. Odpowiednie kołnierze podpierają narzędzia robocze.
4.4 Pozostałe wskazówki bezpieczeństwa:
OSTRZEŻENIE – Zawsze należy nosić okulary ochronne.
Należy nosić odpowiednią maskę przeciwpytową.
Należy przestrzegać danych producenta narzędzi roboczych i osprzętu! Narzędzie robocze chronić przed smarem i uderzeniami!
Narzędzia robocze muszą być przechowywane i stosowane zgodnie z zaleceniami producenta.
Obrabiany przedmiot musi ściśle przylegać i należy go zabezpieczyć przed przesunięciem, np. za pomocą zacisków. Duże przedmioty obrabiane muszą być odpowiednio podparte.
W przypadku zastosowania narzędzi roboczych z wkładką gwintowaną, koniec wrzeciona nie może stykać się z dnem otworu narzędzia szlifierskiego. Należy zwracać uwagę na to, aby gwint w narzędziu roboczym był wystarczająco długi, aby pomieścił długość wrzeciona. Gwint w narzędziu roboczym musi pasować do gwintu na wrzecionie. Długość wrzeciona i gwint wrzeciona patrz strona 3 i rozdział 15. Dane techniczne.
Ciała obce mogą prowadzić do zablokowania mechanizmu przełączania. Z tego względu przy pracującym urządzeniu należy regularnie, często i dokładnie przedmuchiwać urządzenie sprężonym powietrzem przez tylną szczelinę wentylacyjną. W tym czasie urządzenie należy trzymać w sposób zapewniający bezpieczeństwo.
Pyły z materiałów zawierających ołów, niektóre rodzaje drewna, minerały i metal mogą być szkodliwe dla zdrowia. Dotykanie lub wdychanie takich pyłów może wywołać reakcje alergiczne i/lub choroby układu oddechowego użytkownika lub osób znajdujących się w pobliżu.
Niektóre rodzaje pyłów, jak pył dębowy czy buczynowy, uważane są za rakotwórcze, zwłaszcza w połączeniu z dodatkowymi substancjami stosowanymi przy obróbce drewna (chromian, środki impregnujące do drewna). Materiały zawierające azbest mogą być obrabiane wyłącznie przez fachowców.
- Aby uzyskać wysoką skuteczność odsysania pyłów, elektronarzędzie należy stosować wraz z odpowiednim odkurzaczem Metabo klasy M.
- Należy zadbać o dobrą wentylację w miejscu pracy.
- Zaleca się używanie maski przeciwpyłowej z filtrem klasy P2.
Należy przestrzegać obowiązujących w danym kraju przepisów dotyczących obrabianych materiałów.
Nie wolno szlifować materiałów, przy obróbce których powstają niebezpieczne dla zdrowia pyły lub opary (np. azbest).
Zapewnić, aby w warunkach silnego zapylenia, szczeliny wentylacyjne były zawsze czyste. Jeśli konieczne jest usunięcie pyłu, wówczas w pierwszej kolejności odłączyć elektronarzędzie od zasilania sieciowego (stosować niemetaliczne obiekty) i uważać, aby nie uszkodzić wewnętrznych podzespołów.
Nie wolno używać uszkodzonych, nieokrągłych względnie wibrujących narzędzi.
Uważać, aby nie uszkodzić przewodów gazowych lub wodociągowych, przewodów elektrycznych i ścian nośnych (statyka).
W przypadku użycia urządzenia pod gołym niebem: zainstalować różnicowy wyłącznik ochronny o maks. prądzie wyzwalającym (30 mA)!
Przed przystąpieniem do wykonywania jakichkol-wiek prac związanych z regulacją, przezbrojeniem lub konserwacją urządzenia należy wyjąć wtyczkę z gniazda.
Uszkodzony lub popękany uchwyt dodatkowy należy wymienić. Nie używać urządzenia z uszkodzonym uchwytem dodatkowym.
POLSKIpl
Uszkodzoną lub popękaną ostonę należy wymienić. Nie używać urządzenia z uszkodzoną ostoną.
5. Przegląd
Patrz strona 2.
1 Króciec odsysający
2 Gwintowane otwory na obudowie przekładni (obustronnie)
3 Śruby skrzydełkowe
4 Uchwyt dodatkowy
5 T a r c z a p o d z i a łowa ustalacza
6 Klucz dwutrzpieniowy
7 O s p r z ęt frezarski *
8 Wr z e c i o n o
9 Przycisk blokujący wrzeciono
10 Nakrętka mocująca*
11 Diamentowa tarcza wieńcowa*
12 Kołnierz oporowy*
13 Šruba*
14 Podkładka zabezpieczająca*
15 Przełącznik suwakowy do włączania/wyłączania
16 Uchwyt
17 Elektroniczny wskaźnik sygnałowy
18 Pokrętło nastawcze prędkości obrotowej
19 Ostona
20 Spłaszczenie do prac przy krawędziach
21 Śruba skrzydełkowa
22 Ogranicznik głębokości
* w zależności od wyposażenia / nie objęte zakresem dostawy
6. Uruchomienie
Przed uruchomieniem urządzenia należy sprawdzić, czy podane na tabliczce znamionowej napięcie sieciowe i częstotliwość sieciowa są zgodne z napięciem sieciowym w miejscu zastosowania urządzenia.
6.1 Montaż uchwytu dodatkowego
Pracę należy wykonywać wyłącznie z zamo- cowanym uchwytem dodatkowym (4)! Zamocować uchwyt dodatkowy, jak pokazano na rysunku.
Patrz strona 2, rysunek A.
- Nasadzić tarcze podziałowe ustalacza (5) z lewej i prawej strony na obudowie przekładni.
- Zamocować uchwyt dodatkowy (4) na obudowie przekładni.
- Śruby skrzydełkowe (3) włożyć po lewej i prawej stronie w uchwyt dodatkowy (4) i lekko przykręcić.
- Ustawić żądany kąt uchwytu dodatkowego (4).
- M o c n o doć kręka śruby skrzydełkowe (3) z lewej i prawej strony.
6.2 Ustawianie ogranicznika głębokości
Ze względów bezpieczeństwa stosować wyłącznie dostarczoną osłonę (19).
Patrz strona 2.
- Odkręcić śrubę skrzydełkową (21).
- Obrócić ogranicznik głębokości (22) i w ten sposób dopasować wysokość do narzędzia roboczego i rodzaju wykonywanej pracy.
- Mocno dokręcić ręką śrubę skrzydełkową (21).
6.3 Moduł odsysający
Używać z odpowiednim modułem odsysającym: podłączyć odkurzacz klasy M do
krócca odsysającego (1).
7. Montaż narzędzia roboczego
Przed każdym przezbrajaniem: wyciągać wtyczkę sieciową z gniazda. Urządzenie musi być wyłączone, a wrzeciono nieruchomo.
7.1 Blokowanie wrzeciona
Przycisk blokujący wrzeciono (9) należy naci- skać tylko przy nieruchomoym wrzecionie!
- Nacisnąć przycisk blokujący wrzeciono (9) i obracać wrzeciono (8) ręką do momentu, aż przycisk blokujący wrzeciono zaskoczy na miejsce.
7.2 Montaż/demontaż osprzętu frezarskiego
Ze względów bezpieczeństwa używać osłony (19) z zamocowanym ogranicznikiem głębo- (22).
Patrz strona 2, rysunek B.
Montaż:
- Blokowanie wrzeciona (patrz rozdział 7.1).
- Osprzęt frezarski (7) przykręcić i dociągnąć za pomocą klucza dwutrzpieniowego (6) w kierunku zgodnym z ruchem wskazówek zegara.
Demontaż:
- Blokowanie wrzeciona (patrz rozdział 7.1). Osprzęt frezarski (7) odkręcić za pomocą klucza dwutrzpieniowego (6) w kierunku przeciwnym do ruchu wskazówek zegara.
7.3 Montaż/demontaż diamentowej tarczy wieńcowej
Ze względów bezpieczeństwa używać osłony (19) z zamocowanym ogranicznikiem głębo- (22).
Patrz strona 2, rysunek C.
Montaż:
- Nasadzić kołnierz oporowy (12) na wrzeciono (8). Jest on prawidło zamontowany, gdy nie można go obracać na wrzecionie.
- Nałożyć diamentową tarczę wieńcową (11) na kołnierz oporowy (12). Musi ona równomiernie przylegać do kołnierza oporowego.
- Obie strony nakrętki mocującej (10) różnią się między sobą. W taki sposób nakręcić nakrętkę mocującą na wrzeciono, aby kołnierz nakrętki (10) skierowany był do góry.
- Blokowanie wrzeciona (patrz rozdział 7.1). Przykrecić nakrętkę mocującą (10) za pomocą klucza dwutrzpieniowego (6) w kierunku zgodnym z ruchem wskazówek zegara.
Demontaż:
- Blokowanie wrzeciona (patrz rozdział 7.1). Odkręcić nakrętkę mocującą (10) za pomocą klucza dwutrzpieniowego (6) w kierunku przeciwnym do ruchu wskazówek zegara.
8. Użytkowanie
8.1 Ustawianie prędkości obrotowej
W zależności od zastosowania ustawić optymalną prędkość obrotową pokrętem nastawczym (18).
8.2 Włączanie i wyłączanie
Urządzenie należy prowadzić zawsze obiema rękami.
Najpierw włączyć urządzenie, a następnie przystawić narzędzie robocze do obrabianego dmiotu.
Należy unikać zasysania dodatkowych pytów i wiórów przez urządzenie. Urządzenie należy zać i wyłącać z dala od nagromadzonego. Po wyłączeniu urządzenie wolno odkładaćero po całkowitym zatrzymaniu się silnika.
Należy unikać niezamierzonego uruchomienia: urządzenie należy zawsze wyłączać, wtyczka jest wyciągana z gniazda wtykowego przypadku przerwy w dopływie prądu.
Przy włączeniu w trybie ciągłym urządzenie pracuje w dalszym ciągu, nawet jeśli zostanie vane z ręki. Z tego względu urządzenie należy sze trzymać obiema rękami za przewidziane do uchwyty, przyjąć bezpieczną pozycję i skon- rować uwagę na wykonywanej pracy.
Urządzenia z przełącznikiem suwakowym:
Wyłączanie: Nacisnąć na tylny koniec przełącznika suwakowego (15) i puścić.
9. Konserwacja
Wymienić zużyte lub połamane koła frezujące (patrz rysunek, strona 2):
- Zdemontować osprzęt frezarski (patrz rozdział 7.2).
- Wykręcić śrubę (13) w kierunku przeciwnym do ruchu wskazówek zegara. Zdjąć podkładkę zabezpieczającą (14).
- Wszystkie koła frezujące wymienić, jak pokazano na rysunku.
Zawsze stosować koła frezujące tego samego typu).
- Z powrotem zmontować wszystkie części, jak pokazano na rysunku.
Przykręcić śrubę (13) w kierunku zgodnym z ruchem wskazówek zegara i dociągnąć za ocą 7 Nm ± 1 Nm.
10. Czyszczenie
Czyszczenie silnika: urządzenie należy regularnie, często i dokładnie przedmuchować sprężonym powietrzem przez tylne szczeliny wentylacyjne. W tym czasie urządzenie należy trzymać w sposób zapewniający bezpieczeństwo.
Elektroniczny wskaźnik sygnałowy (17) świeci się i prędkość obrotowa pod obciążeniem zmniejsza się. Temperatura uzwojenia jest zbyt wysoka! Pozostawić urządzenie do pracy na biegu jałowym do momentu, aż elektro-niczny wskaźnik sygnałowy zgaśnie.
Elektroniczny wskaźnik sygnałowy (17) miga i urządzenie nie pracuje. Zadziałało zabezpieczenie przed ponownym uruchomieniem. W przypadku włożenia wtyczki sieciowej do gniazda przy włączonym urządzeniu lub przy ponownym dopływie prądu po przerwie w zasilaniu, urządzenie nie zostaje uruchomione. Wyłączyć urządzenie i ponownie włączyć.
12. Osprzęt
Należy stosować wyłącznie oryginalny osprzęt Metabo.
Należy stosować wyłącznie osprzęt, który spełnia wymagania i parametry wymienione w niniejszej instrukcji obsługi.
Pełny zestaw osprzętu, patrz strona www.metabo.com lub w katalogu.
13. Naprawa
Wszelkie naprawy elektronarzędzi mogą być wykonywane wyłącznie przez wykwalifikowaelektryków!
W sprawie naprawy elektronarzędzi należy zwracać się do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com.
Listę części zamiennych można pobrać pod adresem www.metabo.com.
14. Ochrona środowiska
Pył ze szlifowania może zawierać substancje szkodliwe: Nie należy wyrzucać go z odpadami komunalnymi, lecz usuwać prawidłowo w punkcie zbiórki odpadów specjalnych.
Należy przestrzegać krajowych przepisów dotyczących utylizacji zużytych urządzeń, opakowań i akcesoriów zgodnie z ochroną środowiska naturalnego oraz zasadami recyklingu.
W trosce o środowisko naturalne nie należy wyrzucać elektronarzędzi z odpadami komu-
POLSKIpl
nalnymi. Należy przestrzegać krajowych przepisów dotyczących segregacji oraz utylizacji zużytych urządzeń, opakowań i osprzętu.
15. Dane techniczne
Wyjaśnienia do danych na stronie 3. Zastrzega się wprowadzanie zmian zgodnych z postępem technicznym.
D_max = maks. średnica narzędzia roboczego t_max,1 = maks. dopuszczalna grubość narzędzia roboczego w obszarze mocowania z zastosowaniem nakrętki mocującej (10)
M = g w i n t w r z e c i o n a
I = długość wrzeciona szlifierski
n* = prędkość obrotowa na biegu jałowym (największa prędkość obrotowa)
P_1 = nominalny pobór mocy
P_2 = m o c w y j ściowa
m = ciężar bez przewodu zasilającego
Wartości pomiarów ustalone w oparciu o EN 60745.
urządzenie klasy ochrony II
\~ prąd przemienny
* Energetyczne zakłócenia o wysokiej częstotliwości mogą spowodować wahania prędkości obrotowej. Jednakże zmiany te zanikają z chwilą ustąpienia zakłócenia.
Podane dane techniczne określone są w granicach tolerancji (odpowiednio do obowiązujących standardów).
Wartości emisji
Wartości te umożliwiają oszacowanie emisji elektronarzędzia i porównanie różnych elektronarzędzi. W zależności od warunków użytkowania, stanu elektronarzędzia lub narzędzi roboczych rzeczywiste obciążenie może być większe lub mniejsze. Dla oszacowania należy uwzględnić przerwy w pracy i fazy mniejszego obciążenia. Ustalić na podstawie odpowiednio dopasowanych wartości szacunkowych środki ochronne dla użytkownika, np. środki organizacyjne.
Całkowita wartość wibracji (suma wektorowa trzech kierunków) ustalona zgodnie z EN 60745:
a_hV = w a r t o ść emisji wibracji (szlifowanie)
K_h, = nieoznaczoność (wibracja)
Typowe poziomy ciśnienia akustycznego A:
L_pA = po z i o m c i śnienia akustycznego L_WA = po z i o m m o c y a k u s t y c z n e j K_pA , K_WA = nieoznaczoność
Podczas pracy poziom hałasu może przekroczyć wartość 80 dB(A).
Nosić ochraniacze słuchu!
