Producttype	Sabelzaag
Merk	Metabo
Model	SSE 1100
Opgenomen vermogen (P1)	1100 W
Afgegeven vermogen (P2)	700 W (geschat)
Onbelast toerental (n0)	0 - 3000 t/min (geschat)
Slaglengte (s)	28 mm (geschat)
Gewicht (zonder kabel)	2,5 kg (geschat)
Spanning / Frequentie	230 V / 50 Hz
Beschermingsklasse	II (dubbele isolatie)
Zaagcapaciteit in hout	200 mm (geschat)
Zaagcapaciteit in metaal	10 mm (geschat)
Zaagbladklem systeem	Snelle klem met hendel
Verstelbare aanslag	Ja, om de zaagdiepte te beperken
Continu werking	Ja, met blokkeerknop
Variabele snelheidsschakelaar	Ja, door indrukken
Geluidsdrukniveau (L_pA)	> 80 dB(A)
Trillingsemissiewaarde (hout)	Niet gespecificeerd
Type compatibel zaagblad	Universele schacht (1/2" 20 mm)
Onderhoud	Reiniging met perslucht, geen smering
Correct gebruik	Hout, metalen, kunststoffen, hard rubber
Aanbevolen accessoires	Originele Metabo zaagbladen

Veelgestelde vragen - SSE 1100 METABO

Hoe vervang ik het zaagblad op de Metabo SSE 1100?

Koppel eerst de machine los. Klap de zaagbladklemhendel (5) omhoog en houd deze vast. Plaats het zaagblad tot de aanslag of verwijder het. Laat de hendel los en controleer of het zaagblad goed is geplaatst. Draag beschermende handschoenen.

Hoe stel ik de diepte-aanslag in?

Druk op de instelknop (10) en verplaats de aanslag (9) naar de gewenste positie. Laat de knop los en verplaats de aanslag totdat deze vastklikt. Controleer of deze goed vastzit.

Hoe gebruik ik de continuïteitsfunctie?

Druk op de schakelaar (1) en druk vervolgens op de blokkeerknop (2) om de schakelaar in de aan-stand te vergrendelen. Om te stoppen, druk opnieuw op de schakelaar. Let op: het gereedschap blijft werken als het uit uw handen glijdt.

Welk type zaagbladen gebruiken?

Gebruik zaagbladen met een universele schacht (1/2" 20 mm). Kies een zaagblad dat geschikt is voor het materiaal: hout, metaal, kunststof. Voor scherpe bochten, gebruik dunne zaagbladen. Gebruik uitsluitend originele Metabo accessoires.

Hoe maak ik een invalzaagsnede?

Deze techniek is alleen voor zachte materialen zoals hout of kunststof. Gebruik een kort zaagblad. Plaats de machine met de rand van de aanslag (9) tegen het werkstuk, zonder contact van het zaagblad. Zet het gereedschap aan en kantel het voorzichtig zodat het zaagblad in het materiaal zakt.

Hoe reinig ik de sabelzaag?

Koppel de machine los. Reinig regelmatig de ventilatiesleuven aan de achterkant met perslucht. Reinig ook het snelklemmechanisme van het zaagblad. Breng geen olie of vet aan.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag een veiligheidsbril, handschoenen en veiligheidsschoenen. Gebruik een aardlekschakelaar (RCD) 30 mA. Raak het bewegende zaagblad niet aan. Houd de machine met beide handen vast. Koppel los voor elke aanpassing.

Hoe verminder ik trillingen en geluid?

Gebruik scherpe en geschikte zaagbladen. Voor metalen, breng een koelsmeermiddel aan (ref. 6.23443). Draag gehoorbescherming omdat het geluidsniveau boven 80 dB(A) kan zijn. Houd de aanslag stevig tegen het werkstuk.

Kan ik metaal zagen met deze zaag?

Ja, de Metabo SSE 1100 is ontworpen om metalen te zagen (zacht staal, aluminium, etc.). Gebruik een metaalzaagblad en verlaag indien mogelijk de snelheid. Het aanbrengen van een koelsmeermiddel verlengt de levensduur van het zaagblad.

Waar vind ik accessoires en reserveonderdelen?

Ga naar de website www.metabo.com of raadpleeg de catalogus. Gebruik uitsluitend originele Metabo accessoires die voldoen aan de specificaties van de handleiding.

GEBRUIKSAANWIJZING SSE 1100 METABO

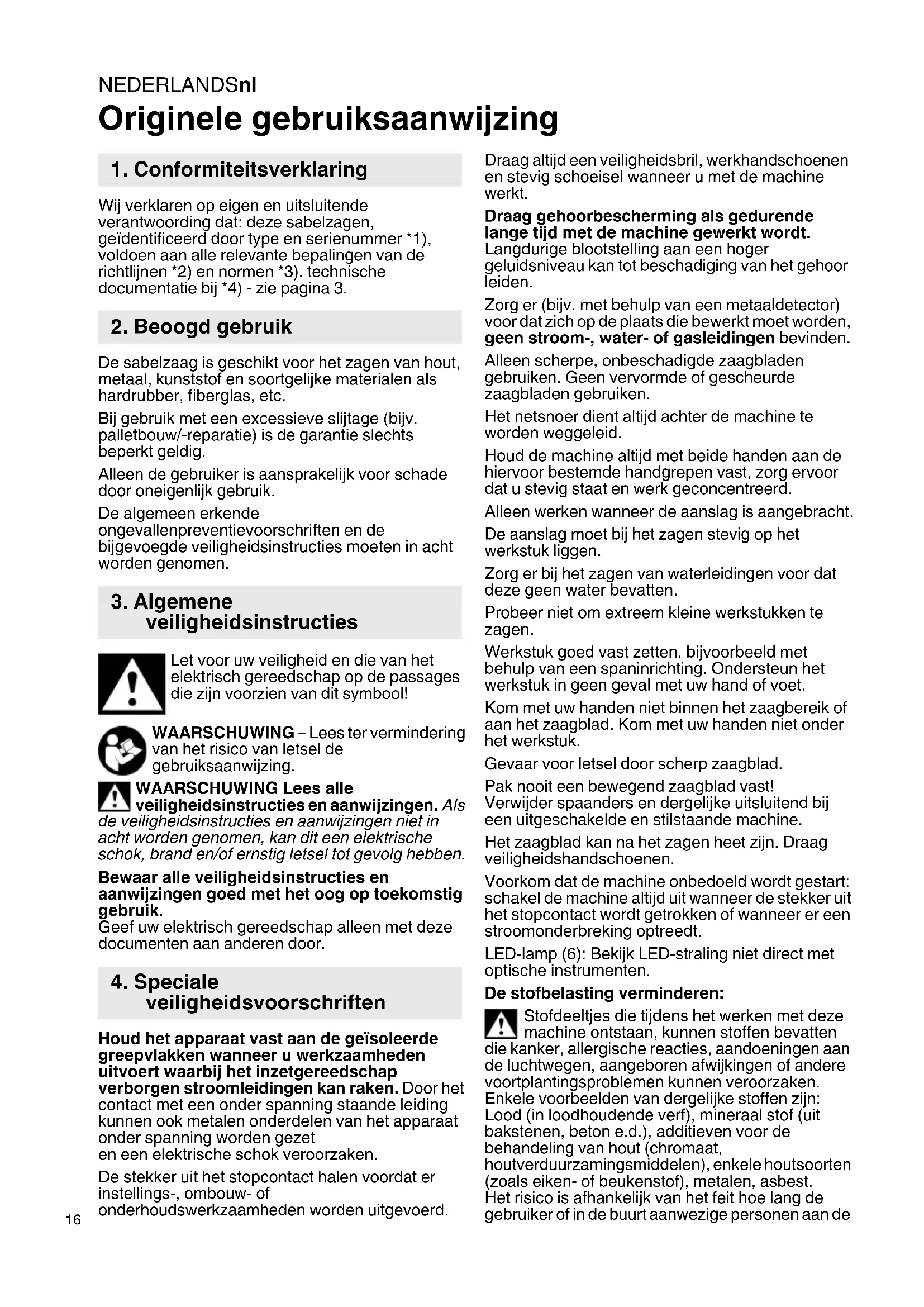

nl Originele gebruiksaanwijzing 16

Originele gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: deze sabelzagen, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3).technische documentatie bij *4)-zie pagina 3.

2. Beoogd gebruik

De sabelzaag is geschikt voor het zagen van hout, metaal, kunststof en soortgelijke materialen als hardrubber, fiberglas, etc.

Bij gebruik met een excessieve slijtage (bijv. palletbouw/-reparatie) is de garantie slechts beperkt geldig.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies要去en in acht worden genomen.

3. Algemene veiligheidsinstructies

Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zichen voorzien van dit symbool!

WAARSCHUWING - Lees ter vermindering van het risico van letsel de gebruiksaanwijzing.

WAARSCHUWING Lees alle veiligheidsinstructies en aanwijzingen. Als

de veiligheidsinstructies en aanwijzingen Niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstrumentes en aanwijzingen goed met het oog op toekomstig gebruik.

Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4. Speciale veiligheidsvoorschriften

Houd het apparaat vast aan de geisoleerde greepvlakken wonneer u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen kan raken. Door het contact met een onder spanning staande leiding kuren ook metalen onderdelen van het apparaat onder spanning worden gezet en een elektrische schok veroorzaken.

De stekker uit het stopcontact halen voordat er instellings-, ombouw- of onderhoudswerkzaamheden worden uitgevoerd.

Draag alsijd een veiligheidsbril, werkandschoenen en stevig schoeisel wanner u met de machine werkt.

Draag gehoorbescherming als gedurende langearend met de machine gewerkt worden.

Langdurige blootstelling aan een hoger geluidsniveau kan tot beschadiging van het gehoort leiden.

Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op deplaats die bewerkt moet worden, geen stroom-, water- of gasleidingen bevinden.

Alleen scherpe, onbeschadigde zaagbladen gebruiken. Geen verrormde of gescheurde zaagbladen gebruiken.

Het netsnoer dient alsijd ache ter de machine te worden weggeleid.

Houd de machine alteijd met beiden handen aan de hiervoord bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Alleen werken wanner de aanslag is aangebracht.

De aanslag moet bij het zagen stevig op het werkstuk liggen.

Zorg er bij het zagen van waterleidingen voor dat deze geen water bevatten.

Probeer nicht om extreem kleine werkstukken te zagen.

Werkstuk goed vast zetten, bijvoorbeeld met behulp van een spaninrichting. Ondersteun het werkstuk in geen geval met uw hand of voet.

Kom met uw handen nicht binnen het zaagbereik of aan het zaagblad. Kom met uw handen Niet onder het werkstuk.

Gevaar voor letsel door scherp zaagblad.

Pak nooit een bewegend zaagblad vast!
Verwijder spaanders en dergelijkte uitsluitend bij een uitgeschakelde en stilstaande machine.

Het zaagblad kan na het zagen heet+zijn. Draag veiligheidshandschoenen.

Voorkom dat de machine onbedoeld worden gestart: schakel de machine altijd uit wanner de stekker uit het stopcontact worden getrokken of wanner er een stroomonderbreking optreedt.

LED-lamp (6): Bekijk LED-straling nicht direct met optische instrumenten.

De stofbelasting verminderen:

Stofdeeltjes dieijdens het werk den met deze machine ontstaan, kunnen stoffen bevatten die kanker, allergische reacties, aandoeningen aan de luchtwegen, aangeboren afwijkingen of andere voortplantingsproblemen konnen veroorzaken.

Enkele voorbeelden van dergelijkste stoffen zijn: Lood (in loodhoudende verf), mineraal stof (uit bakstenen, beton e.d.), additieven voor de behandeling van hout (chromaat, houtverduurzamingsmiddelen), enkele houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Het risico is afhankelijk van het feit hoe lang de gebruiker of in de buurt aanwezigere personen aan de

Deze stofdeeltjes mogen nicht in het lichaam terechtkommen.

Om de belasting met deze stoffen te verminderen: Zorg voor een goede ventilatie van de werkplek en draag een geschikte veiligheidsbescherming, zoals bijv. stofmaskers die in staat zijn om de microscopischkleine stofdeeltjesuit de lucht te filteren.

Neem de voor uw materiaal, personneel, toepassingsgeval en locatie geldende richtlijnen in acht (bijv. arbeidsveiligheidsbepalingen, afvalbehandeling).

Verzamel de ontstane stofdeeltjes op deplaats waar deze ontstaan, voorkom dat ze neerslaan in de omgeving.

Gebruik geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende stofdeeltjes en de af te voeren luchtstroom van de machine Niet op de gebruiker zich of in de buurt aanwezigere personen of op neergeslagen stof te richten,
• een afzuiginstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.
• Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.

5. Overzicht

Zie pagina 2.

1 Drukschakelaar
2 Vergrendelknop voor continue inschakeling
3 Stelknop voor het instellen van de maximale slagfrequentie
4 Schuifschakelaar voor het instellen van de pendelbeweging
5 Hendel van de zaagblad-spaninrichting
6 L E D - l a m p j e *
7 Zaagblad-spaninrichting
8 Zaagblad (schachtvorm: universele schacht)
9 Aanslag
10 Toets voor het instellen van de aanslag
11 Voorste handgreep
12 Achterste handgreep
afhankelijk van de uitrusting/niet in de omvang van de levering

6. Montage,

Inbedrijfstelling, instellen

Vergelijk voor de ingebruikname, of de op het typeplaatje aangegeven spanning en frequente overeenkomen met de gegevens van uw stroomnet.
Schakel altiijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30 mA voor de machine.

6.1 Zaagblad inzetten, uitmelen

Gevaar voor letsel door scherp zaagblad. Het zaagblad kan na het zagen heet+zijn. Draag veiligheidshandschoenen.
Trek de stekker uith het stopcontact.

Stel zo nods de aanslag (9) anders in om toegang tot de zaagblad-spaninrichting (2) te verkrijgen.

1 Hendel (5) van de zaagblad-spaninrichting aan boven zwenken en vasthouden.
2 Zaagblad (8) tot aan de aanslag inbrengen ofuitnemen.
3 Hendel (5) loslaten.
4 Controlleren of het zaagblad goed is bevestigd.

Aanwijzing: Mocht het zaagblad�zijn afgebrozen en Niet met de hand uit de zaagbladsnelspaninrichting+kunnen worden verwijderd: Hendel (5) van de zaagblad-spaninrichting naar boven zwenken en vasthouden. Haakervolgens de punt van een zaagblad aan het afgebrozen deel aan en trek het uit de snelspaninrichting. Een fjintandig metalen zaagblad is hiervoor het meest geschikt.

6.2 Aanslag instellen

Door de aanslag (9) te verschuiven, kan de zaagdiepte worden begrensd (bijv. bij het zagen voor een wand).

Verschuiif de aanslag (9) af en toe om ervoor te zorgen dat het zaagblad gelijkmatig aflslijt.

1 De toets (10) indrukken en de aanslag (9) in de gewenste positie schuiven.
2 De toets (10) loslaten en de aanslag verschuiven tot hij vast klikt.

Controleer of de aanslag (9) goed vastzit. Hij moet zich vast geklikt.

7. Gebruik

7.1 Pendelbeweging instellen (SSEP 1400 MVT)

Door de pendelbeweging van het zaagblad worden de zaagprestatie beter (in het bijzonder bij zacht materialaal zoals hout en kunststof). Bovendien worden bij een pendelbeweging het zaagblad ontzien, omdat het bij de terugloop van het werkstuk worden afgenomen.

Met de schuifschakelaar (4) de gewenste pendelbeweging instellen.

Aanbevolen instelwaarden:

0 = Pendelbeweging is uitgeschakeld. voor dun materiaal, fijne sneden, nauwe bochten
1 = voor harde materialen (bijv staal, spaanplaat)
2 = voor ditke materialen (bijv. hout, plastic)
3 = maximale pendelbeweging voor snelle sneden (bijv. naaldhout)

De optimale instelling is het Beste vast te stellen door deze in de praktijk uit te proberen.

NEDERLANDSnl

7.2 Maximale slagfrequentie instellen (SSEP 1400 MVT)

De maximale slagfrequentie met de stelknop (3) instellen. Dit is ookijdens het gebruik möglichk.

Aanbevolen instelwaarden: Hout 6 Lichte bouwstoffen = 5 - 6

Zacht, nicht-gelegeerd staal. = 3 - 4 Aluminium. = 3 - 5

Plastic. = 1 - 4 Edelstaal = 1 - 2

De optimale instelling is het Beste vast te stellen door deze in de praktijk uit te proberen.

7.3 In-/uitschakelen, continue inschakeling

Voorkom onverhoeds starten: De machine als tijd uitschakelen wanner de stekker uit het stopcontact worden gehald of wanner zich een stroomonderbreking hebts voorgedaan.

Inschakelen: Drukschakelaar (1) drukken. De slagfrequentie kan met de drukschakelaar worden veranderd.

Uitschakelen: Laat de drukschakelaar (1) los.

Continue inschakeling: Voor de continue inschakeling kan de ingedrukte drukschakelaar (1) met de vergrendelknop (2) worden vastgezet. Om de machine uit te schakelen, de drukschakelaar (1) opnieuw indrukken.

Bij continue inschakeling draait de machine verder wonneer hij uit de hand worden getrokken. Houd de machine waarom.altijd met beiden handen aan de handgreep vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

7.4 Tips voor het werk Zagen:

Gebruik een zaagblad dat is afgestemd op het te zagen materiaal.

SSEP 1400 MVT: Pendelbweging instellen aan de hand van de toepassing.

Pas de slagfrequentie aan het te zagen materiaal aan. SSEP 1400 MVT: Maximale slagfrequentie instellen aan de hand van de toepassing.

Druk de machine met de aanslag (9) gegen het werkstuk aan. Schakel de machine eerst in en breng het zaagblad pas daarna in contact met het werkstuk.

Zorg ervoor dat u met een bewegend zaagblad nicht gegen voorwerpen of de grond aankomt (terugslaggevaar!)

Voorkom overmatige druk op het zaagblad (in het bijzonder bij lange zaagbladen).

Schakel direct de machine uit wanner het zaagblad vast komt te zitten. Maak de zaagvoeg met een waarvoor geschikt gereedschap ieits wijder en haal de machine uit de opening.

Schakel de machine na voltooiing van de zaagsnede uit. De machine mag pas uit de zaagvoeg worden gehaald en wegpezet, wanneer het zaagblad tot stilstand is gekomen (terugslaggevaar).

Invalzaagsnedes:

Invalzaagsnedes mogen alleen in zacht materiaal zoals hout of plastic worden uitgevoerd. Gebruik alleen korte zaagbladen.

Houd de machine met beiden handen aan de hiervoort bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Schuifschakelaar (4) op stand "0" instellen (pendelbeweging isuitgeschakeld).

Zie afbeelding B, pagina 2:

De machine worden met de rand van de aanslag (9) gegen het werkstuk aangedrukt. Het zaagblad kommt nicht in aanraking met het werkstuk. Machine inschakelen. De hoek van de aanslag dient als draaipunt, waaromheen de machine langzaam worden opgericht, verwijl het zaagblad in het werkstukZAagt.

7.5 Zagen nabij de wand

Schuifschakelaar (4) op stand "0" instellen (pendelbeweging isuitgeschakeld).

Zie afbeelding D, pagina 2.

Voor het zagen zicht bij de muur kunt u het zaagblad met de tanden maar boven (omgekeerd van de normale werkpositie) in de zaagblad-spaninrichtingplaatsen. Zorg ervoor, dat de pendelbeweging isuitgeschakeld.

8. Handige tips

Voor het zagen van nauwe bochten: gebruik smalle zaagbladen.

Voor het zagen van metaal: Breng langs de zaagsnede een koelsmeermiddel (koelsmeerstift 6.23443) aan om de levensduur van de zaagbladen te verlengen.

9. Onderhoud

De machine regelmatig via de achefterste ventilatiesleuven met perslucht doorblazen.

De zaagblad-snelspaninrichting (2) regelmatig reinigen en met perslucht doorblazen. Niet oliën of invetten.

10. Toebehoren

Gebruik alleen origineel Metabo toebehoor.

Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Compleet toebehorenprogramma, zie www.metabo.com of de catalogus.

11. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkende
elektricien worden uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw

Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2002/96/

EGinzake gebruike elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oud elektrisch gereedschap gescheiden te worden ingezameld en op milieuvriendelijk je wijze te worden afgevoerd.

Toelichting op de gegevens van pagina 3.

Wijzigingen in het kader van technische verbeteringen voorbehonden.

P1 =nominal vermogen

P2 =afgegeven vermogen

= S t r o m

n0 =aantal slagen bij nullast

s = s | a g | e n g t e

m = gewicht zonder netsnoer

Meetgegevens volgens de norm EN 60745.

Machine van beveiligingsklasse II

wisselstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

A Emissiewaarden

Deze waarden makeen een beoordeling van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uittallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drierichtingen) vastgesteld conform EN 60745:

a_h, CW = trillingsemissiewaarde (Zagen in hout)

K_h, CW = onzekerheid (trilling)

Typisch A-gekwaliffeerd geluidsniveau:

LpA =geluidsdrukniveau

LWA =geluidsvermogensniveau

K_pA K_WA = onzekerheid

Tijdens het werkken kan het geluidsniveau de 80 dB(A) overschrijden.
