| Produkttype | Stiksav |
| Mærke | Metabo |
| Model | SSE 1100 |
| Optagen effekt (P1) | 1100 W |
| Afgiven effekt (P2) | 700 W (estimeret) |
| Tomgangshastighed (n0) | 0 - 3000 o/min (estimeret) |
| Slaglængde (s) | 28 mm (estimeret) |
| Vægt (uden kabel) | 2,5 kg (estimeret) |
| Spænding / Frekvens | 230 V / 50 Hz |
| Beskyttelsesklasse | II (dobbelt isolering) |
| Skærekapacitet i træ | 200 mm (estimeret) |
| Skærekapacitet i metal | 10 mm (estimeret) |
| Klingespændingssystem | Hurtigspænding med håndtag |
| Justerbar anslag | Ja, til begrænsning af skæredybde |
| Kontinuerlig drift | Ja, med låseknap |
| Variabel hastighedsudløser | Ja, ved tryk |
| Lydtryksniveau (L_pA) | > 80 dB(A) |
| Vibrationsemissionsværdi (træ) | Ikke specificeret |
| Kompatibel klingetype | Universalskaft (1/2" 20 mm) |
| Vedligeholdelse | Rengøring med trykluft, ingen smøring |
| Korrekt anvendelse | Træ, metaller, plastik, hård gummi |
| Anbefalede tilbehør | Originale Metabo klinger |
Ofte stillede spørgsmål - SSE 1100 METABO
Brugerspørgsmål om SSE 1100 METABO
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Sav i PDF-format gratis! Find din vejledning SSE 1100 - METABO og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. SSE 1100 af mærket METABO.
BRUGSANVISNING SSE 1100 METABO
7.4 Arbetsanvisningar
Sångning:
Kontroller at det ikke finnes strøm-, vann-ller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).
Bruk bare skarpe, uskadde sagblad. Ikke bruk sagblad med sprekker eller sagblad som er deformert.
Tilkoblingskabelen må alltid ledes bakover og bort fra maskinen.
Hold alltid maskinen med begge hender i de to handtakene. Stå med god balanse og arbeid konsentrt.
Arbeid kun med pamonter anslag.
Ved saging ma anslaget ligge sikkert pa arbeidsstykket.
Slike partikler mä ikke trenge inn i kroppen.
Det komplette tilbehørsprogrammet finner du pa www.metabo.com eller i katalogen.
11. Reparasjon
Elektriske maskiner skal kun repareres av elektrofagfolk!
Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du pa www.metabo.com.
Du kan laste ned reservationslister fra www.metabo.com.
12. Miljøvern
askin med beskyttelsesklasse II.
Vekselström

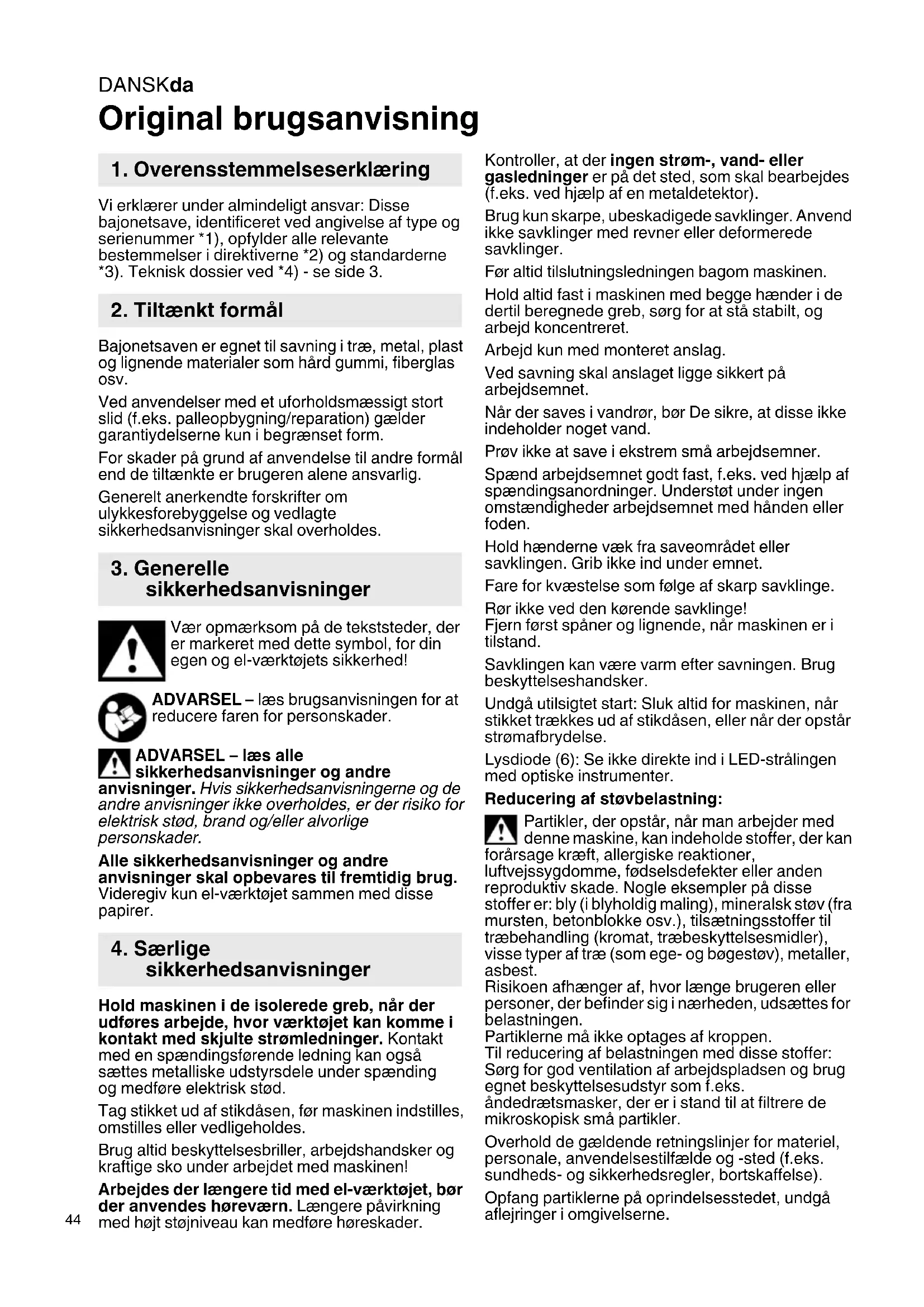

Vi erklærer under almindeligt ansvar: Disse bajonetsave, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4)- se side 3.
2. Tiltaenk tformal
Bajonetsaven er egnet til savning i træ, metal, plast og lignende materialer somHard gummi, fiberglas osv.
Ved anvendelser med et uforholdsmaesigt stort slid (f.eks. palleopbygning/reparation) gelder garantiydelserne kun i begranseit form.
For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig.
Generelt anerkendte forskritter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholds.
3. Generelle sikkerhedsanvisninger
Vær opmaerksom pa de tekststeder, der er markeret med dette symbol, for din egen og el-værktogjets sikkerhed!
ADVARSEL - Iaes brugsanvisingen for at reducere faren for personskader.
ADVARSEL - Iaes alle sikkerhedsanvisninger og andre
anvisninger. Hvis sikkerhedsanvisningerne og de andre anvisninger ikke overholds, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Alle sikkerhedsanvisninger og andre anvisninger skal opbevares til fremtidig brug.
Videregiv kun el-vaerktojet sammen med disse papirer.
4. Særlige sikkerhedsanvisninger
Hold maskinen i de isolerede greb, narr der udfores arbejde, hvor værktoget kan komme i kontakt med skjulte strømledninger. Kontakt med en spændingsforende ledning kan ogsa sættes metalliske udstyrsdele under spænding og medføre elektrisk stød.
Tag stikket ud af stikdåsen, För maskinen indstilles, omstilles eller vedligeholds.
Brug altid beskyttelsessbriller, arbejdshandsker og kraftige sko under arbejdet med maskinen!
Arbejdes der laengere tid med el-vaerktojet, bcr der anwendes horevarn. Laengere pavirkning med higt stojniveau kan medfrole horeskader.
Kontroller, at der ingen strøm-, vand-ller gasledninger er på det sted, som skal bearejdes (f.eks. ved hjælp af en metaldetektor).
Brug kun skarpe, ubeskadigede savklinger. Anvend\ ikke savklinger med revner aller deformerede\ savklinger.
Før altid tilslutningsledningen bagom maskinen.
Hold altid fast i maskinen med begge hænder i de dertil beregnede grep, sorg for at stå stabilt, og arbejd koncentreret.
Arbejd kun med monteret anslag.
Ved savning skal anslaget ligge sikkert pa arbejdsemnet.
När der saves i vandrør, bør De sikre, at disse ikke indeholder noget vand.
Prov参加会议 save i ekstrem sma arbejdsemner.
Spænd arbejdsemnet godt fast, f.eks. ved hjælp af spændingsanordninger. Understand under ingen omstændigheder arbejdsemnet med händen aller foden.
Hold hænderne væk fra saveområdet ell er savklingen. Grib ikke ind under emnet.
Fare for kvæstelse som følge af skarp savklinge.
Rør ikke ved den korende savklinge!
Undgå utilisitet start: Sluk altid for maskinen, narr stikket trækkes ud af stikdåsen, eller när der opstår strømafbrydelse.
Lysdiode (6): Se/DDke direkte ind i LED-stralingen med optiske instrumenter.
Reducering af stovbelastning:
Partikler, der opstär, när man arbejder med\ denne maskine, kan indeholde stoffer, der kan\ forårsage kræft, allergiske reaktioner,\ luftvejssygdomme, födselsdefekter eller,anden\ reproduktiv skade. Nogle eksempler påppe\ stoffer er: bly (i blyholdig maling), mineralsk stov (fra\ mursten, betonblokke osv.), tilætningsstoffer til\ træbehandling (kromat, træbeskyttelsesmidler),\ visse typer af træ (som ege- og bøgestov), metaller,\ asbest.
Risikoen afhænger af, hvørlænge brugeren aller personer, der befindir sig i nærheden, udsættes for belastningen.
Partiklerne ma ikke optages af kroppen.
Til reducering af belastninger med disse stoffer: Sorg for god ventilation af arbejdspladsen og brug egnet beskyttelsessudstyr som f.eks. andedrætsmanker, der er i stand til at filtrere demikroskopisk sma partikler.
Overhold de geldende retningslinjer for materiel, personale, anvendelsestilfaelde og -sted (f.eks. sundheds- og sikkerhedsregler, bortskaffelse).
Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelsene.
Anvend egnet tilbehør. Således nár færre partikler ukontrolleret ud i miljøet.
Anvend en egnet stovudsgninq.
- Ret/DDke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller pa aflejret stv,
- anvend et udsugningsanlaeg og/eller en luftrenser,
- sorg for god ventilation på arbejdspladsen og hold den ren vha. stovudsugning. Fejning eller blaesning hvirler støvet op.
- StovsgEller vask beskytelsestoj. Undgau dublaesning, bankning eller borstning.
5. Oversigt
Se side 2.
1 Afbryder
2 Spaarreknap til fast tikkobling
3 Stillehjul til indstilling af det maksimale slagtal
4 Skydekontakt til indstilling af pendulbevgelsen
5 Greb på klingens spændingsanordning
6 Lysdiode*
7 Spændeanordning til savklinge
8 Savklinge (skaftform: Universal-skaft)
9 Anslag
10 Knap til indstilling af anslaget
11 Forrestegreb
12 Bageste greb
afhaengigt af udstyr/medleveres/DD
6. Montering, Idrifttagning, indstilling
För du tager maskinen i brug, skal du kontrollere, at den angivne netspænding og frekvens på typeskiltet er i overensstemmelse med data for din strømforsyning.
Man skal altid forkoble en FI-afbryder (RCD) med en maks. brydestrøm pa 30 mA.
6.1 Isaeling/aftagning af savklinge
Fare for kvæstelse som følge af skarp savklinge. Savklingen kan være varm after savningen. Brug beskyttelseshandsker.
Trak stikket ud af stikdansen.
Anslaget (9) skal eventuelt justeres for at fá adgang til den selvspændende savklingeanordning (2).
1 Klap grebet (5) på savklingens spændingsanordning opad og hold det.
2 Sæt savklingen (8) i til anslag, eller fjern den.
3 Slip grebet (5).
4 Kontroller, om savklingen sidder ordentligt fast.
Henvisning: Säfremt en savklinge er knækket af og\ ikke kan fjernes manuelt fra savklingens\ spændingsanordning: Klap grebet (5) pa\ savklingens spændingsanordning opad og hold
det. Tag den knækkede del ud med spidsen af en savklinge. En finandet metalsavklinge er bedst egnet.
6.2 Indstilling af anslag
Ved at forskyde anslaget (9) kan snitdybden reduceres (f.eks. ved savning foran en væg).
Forskyd af og til anslaget (9) sa savklingen slides jævnt.
1 Tryk på knappen (10) og skub anslaget (9) til den ønskede position.
2 Slip knappen (10) og skub anslaget, til det gär indgreb.
Kontroller, at anslaget (9) sidder ordentligt fast. Det skal vare faldet i hak.
7. Anvendelse
7.1 Indstilling af pendulbevgelse (SSEP 1400 MVT)
Gennem savklingens pendulbevgelse oges saveydelsen (især forbindelse med blode materialer som træ og plast). Desuden skaner pendulbevgelsen savklingen, da klingen fjernes fra arbejdsemnet i tilbagegående bevgelse.
Indstil den onskede pendulbevgelse skydekontakten (4).
Anbefalede indstillingsværdier:
0 = Pendulbevagelse er frakoblet.
til tyndt materiale, fine skæringer, smalle kurver
1 = til härde materialer (f.eks. stål, spanplader)
2 = til tykke materialer (f.eks.trae, plastik)
3 = maksimal pendulbevgelse til hurtige skæringer (f.eks. nåletræ)
Den optimale indstilling vindes bedst ved at prove sig frem.
7.2 Indstilling af maksimalt slagtal (SSEP 1400 MVT)
Indstil det maksimale slagtal med indstillingshjulet (3). Det kan ogsa gores, mens maskinen korer.
Anbefalende indstillingsværdier: Trae 6
Letkomponenter = 5 - 6 blodt,ulegeret stal = 3 - 4
Aluminium = 3 - 5
Plastik. = 1 - 4
Rustfrit stal. = 1 - 2
Den optimale indstilling findes bedst ved at prove sig frem.
7.3 Taend/sluk, fast tinkobling
Undgä utilsigtet start: Sluk altid for maskinen, när stikket trækkes ud af stikdæsen, eller när strømmen afbrydes.
Tilkobling: Tryk afbrydergrepabet (1) ind. Slagtallet kan ændres ved at trykke pa afbrydergrepabet.
Frakobling: Slip afbrydergrebet (1).
Fast tilkobling: For fast tilkobling kan det aktiverede afbrydergrep (1) fastlases med laseknappen (2). Maskinen slukkes ved at trykke pa afbryderen (1) ingen.
DANSKda
Ved fast tilkobling körer maskinen ögså videre, hvis den rives ud af handen. Hold derfor altid fast i maskinen med begge hænder i det dertil beregnede greb, stä stabilt, og arbejd koncentreret.
7.4 Arbejdsanvisninger
Savning:
Brug en savklinge, som passer til det materiale, der skal saves i.
SSEP 1400 MVT: Indstil pendulbevgelsen alt after anvendelse.
Tilpas slagtallet til det materiale, der skal saves i. SSEP 1400 MVT: Indstil det maksimale slagtal alt after anvendelse.
Tryk maskinen ind mod arbejdsemnet med anslaget (9). Tænd for maskinen, inden savklingen fores hen mod arbejdsemnet.
Rør haverken genstande eller jorden med den korende savklinge (fare for tilbageslag!)
Undgå for stort tryk på savklingen (især på lange savklinger).
Hvis savklingenkommeniklemme,skal maskinen omgaende slukkes.Forstor savsporet lidt med et egnet værktog, og fjern maskinen.
När savsnittet er lavet, slukkes der for maskinen, som Först tages ud af savsporet og lægges til side, när savklingen stär stille (fare for tilbageslag).
Dybdesnit:
Dybdesnit maku kun udfores i blode materialer som tra eller plast. Brug kun korte savklinger.
Hold altid fast i maskinen med begge hænder i de dertil beregnede greb, sorg for at sta stabilt, og arbejd koncentreret.
Sæt skydekontakten (4) pa "0" (pendulbevægelse er frakoblet
Se illustration B, side 2:
Maskinen trykkes med kanten af anslaget (9) mod arbejdsemnet. Savklingen rorer ikke ved arbejdsemnet. Maskinen tilkobles. Anslagets hjørne fungerer som omdrejningspunkt, som maskinen langsomt rettes op after,ningar skærer i arbejdsemnet.
7.5 Savning tæt ved væg
Sæt skydekontakten (4) på "0" (pendulbevgelse er frakoblet).
Se illustration D, side 2.
Til savning tæt ved væggen kan du fore savklingen med tænderne opad (omvendt i forhold til normal arbejdssposition) ind i savklingens spændingsanordning. Sørg for at pendulbevgelsen er frakoblet.
8. Tips og tricks
Ved savning i snævre kurver: Brug smalle savklinger.
Savning i metal: Pafor kolesmoremiddel (kolesmarestift 6.23443) lungs snitlinjen for at forlaenge savklingernes levetid.
9. Vedligeholdelse
Udblaes regelmæssigt maskinen med trykluft gennem de bageste luftspalter.
Rens regelmæssigt den selvspændende savklingeanordning (2), og udblæs den med trykluft. Der mA ikke smores med olie eller fert.
10. Tilbehør
Brug kun originalt Metabo tilbehør.
Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i/DDne brugsanvising.
Det komplette tilbehørsprogram vindes på www.metabo.com eller i kataloget.
11. Reparation
Reparationer på el-veerktoj mA kun foretages af faguddannede elektrikere!
Henvend dig til din Metabo-forhandler, nár du skal have repareret dit Metabo el-værktoj. Adresser findes på www.metabo.com.
12. Miljøbeskyttelse
Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.
Kun for EF-lande: El-værktøj ma ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2002/96/EF om affald af sk og elektronisk udstyr og omsættelsen til al lovgivning skal brugte el-værktøjer nles adskilt og afleveres miljørigtigt til lug.
13. Tekniske data
Forklaringer til oplyningerne på side 3.
Forbeholdtændringer som følgge af tekniske fremskridt.
P1 =nominal optagen effekt
P2 =afgiven effekt
s = S | a g | a m = vægt.uden netkabel
Målevaerdier beregnet h!. EN 60745.
Klasse II maskine
Vekselström
De angivne tekniske data er tolerancesat (svarende til de aktuelt gaeldende standarder).
Disse værdier gør det muligt at bestemme el-værktøjets emissioner ogSAMmenligneforskellige el-værktjojer med hinanden. Alt after el-værktojets eller indsatsværktjernes anvendelsesbetingelser og tilstand kan den faktiske belastning vare højere eller lavere. Tag ogsa højde for arbejdspauser og periodemed lav belastning.Træf de nødvendige beskyttelsessforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, pa baggrund af de anslaede værdier.
Samlet vibration (vektorsum af tre retninger) beregnet iht. EN 60745:
a_h,CW = Vibrationsemissionsværdi (Savning i trae)
Typiske A-vægtede lydniveauer:
LDA =lydtryksniveau
LA =lydeffektniveau
K_pA , K_WA = usikkerhed
Ved arbejde kan stojniveauet overskride 80 dB(A).
