SSE 1100 - Säge METABO - Kostenlose Bedienungsanleitung

Produkttyp	Säbelsäge
Marke	Metabo
Modell	SSE 1100
Leistungsaufnahme (P1)	1100 W
Leistungsabgabe (P2)	700 W (geschätzt)
Leerlaufdrehzahl (n0)	0 - 3000 U/min (geschätzt)
Hub (s)	28 mm (geschätzt)
Gewicht (ohne Kabel)	2,5 kg (geschätzt)
Spannung / Frequenz	230 V / 50 Hz
Schutzklasse	II (doppelte Isolierung)
Schnitttiefe in Holz	200 mm (geschätzt)
Schnitttiefe in Metall	10 mm (geschätzt)
Sägeblattspannsystem	Schnellspannung mit Hebel
Einstellbarer Anschlag	Ja, zum Begrenzen der Schnitttiefe
Dauerbetrieb	Ja, mit Feststellknopf
Drehzahlregulierung	Ja, durch Druck
Schalldruckpegel (L_pA)	> 80 dB(A)
Schwingungsemissionswert (Holz)	Nicht angegeben
Kompatible Sägeblattaufnahme	Universalschaft (1/2" 20 mm)
Wartung	Reinigung mit Druckluft, keine Schmierung
Bestimmungsgemäße Verwendung	Holz, Metalle, Kunststoffe, Hartgummi
Empfohlenes Zubehör	Original Metabo Sägeblätter

Häufig gestellte Fragen - SSE 1100 METABO

Wie wechsle ich das Sägeblatt an der Metabo SSE 1100?

Trennen Sie zuerst die Maschine vom Netz. Klappen Sie den Hebel der Sägeblattklemmung (5) nach oben und halten Sie ihn. Setzen Sie das Blatt bis zum Anschlag ein oder ziehen Sie es heraus. Lassen Sie den Hebel los und prüfen Sie, ob das Blatt richtig sitzt. Tragen Sie Schutzhandschuhe.

Wie stelle ich den Tiefenanschlag ein?

Drücken Sie die Einstelltaste (10) und verschieben Sie den Anschlag (9) in die gewünschte Position. Lassen Sie die Taste los und bewegen Sie den Anschlag, bis er einrastet. Überprüfen Sie, ob er fest sitzt.

Wie verwende ich den Dauerbetrieb?

Drücken Sie den Schalter (1) und dann den Feststellknopf (2), um den Schalter in der Einschaltstellung zu verriegeln. Zum Ausschalten drücken Sie den Schalter erneut. Achtung: Das Werkzeug läuft weiter, wenn es Ihnen entgleitet.

Welche Sägeblätter verwende ich?

Verwenden Sie Blätter mit Universalschaft (1/2" 20 mm). Wählen Sie ein für das Material geeignetes Blatt: Holz, Metall, Kunststoff. Für enge Kurven bevorzugen Sie dünne Blätter. Verwenden Sie ausschließlich original Metabo Zubehör.

Wie führe ich einen Tauchschnitt durch?

Diese Technik ist nur für weiche Materialien wie Holz oder Kunststoff geeignet. Verwenden Sie ein kurzes Blatt. Setzen Sie die Maschine so an, dass die Kante des Anschlags (9) am Werkstück anliegt, ohne das Blatt zu berühren. Schalten Sie das Werkzeug ein und kippen Sie es langsam, sodass das Blatt in das Material eintaucht.

Wie reinige ich die Säbelsäge?

Trennen Sie die Maschine vom Netz. Reinigen Sie regelmäßig die Lüftungsschlitze auf der Rückseite mit Druckluft. Reinigen Sie auch die Schnellspannvorrichtung des Sägeblatts. Tragen Sie weder Öl noch Fett auf.

Welche Sicherheitsvorkehrungen muss ich beachten?

Tragen Sie eine Schutzbrille, Handschuhe und Sicherheitsschuhe. Verwenden Sie einen Fehlerstromschutzschalter (RCD) 30 mA. Berühren Sie nicht das bewegliche Sägeblatt. Halten Sie die Maschine mit beiden Händen. Trennen Sie vor allen Einstellarbeiten vom Netz.

Wie kann ich Vibrationen und Lärm reduzieren?

Verwenden Sie scharfe und passende Sägeblätter. Für Metalle verwenden Sie ein Kühlschmiermittel (Ref. 6.23443). Tragen Sie einen Gehörschutz, da der Schallpegel 80 dB(A) überschreiten kann. Drücken Sie den Anschlag fest gegen das Werkstück.

Kann ich mit dieser Säge Metall schneiden?

Ja, die Metabo SSE 1100 ist zum Sägen von Metallen (Weichstahl, Aluminium usw.) ausgelegt. Verwenden Sie ein Metallsägeblatt und reduzieren Sie die Geschwindigkeit wenn möglich. Das Auftragen von Kühlschmiermittel verlängert die Lebensdauer des Blattes.

Wo finde ich Zubehör und Ersatzteile?

Besuchen Sie die Website www.metabo.com oder konsultieren Sie den Katalog. Verwenden Sie nur original Metabo Zubehör, das den Spezifikationen der Anleitung entspricht.

BEDIENUNGSANLEITUNG SSE 1100 METABO

de Originalbetriebsanleitung 4

en Original Instructions 8

fr Notice originale 12

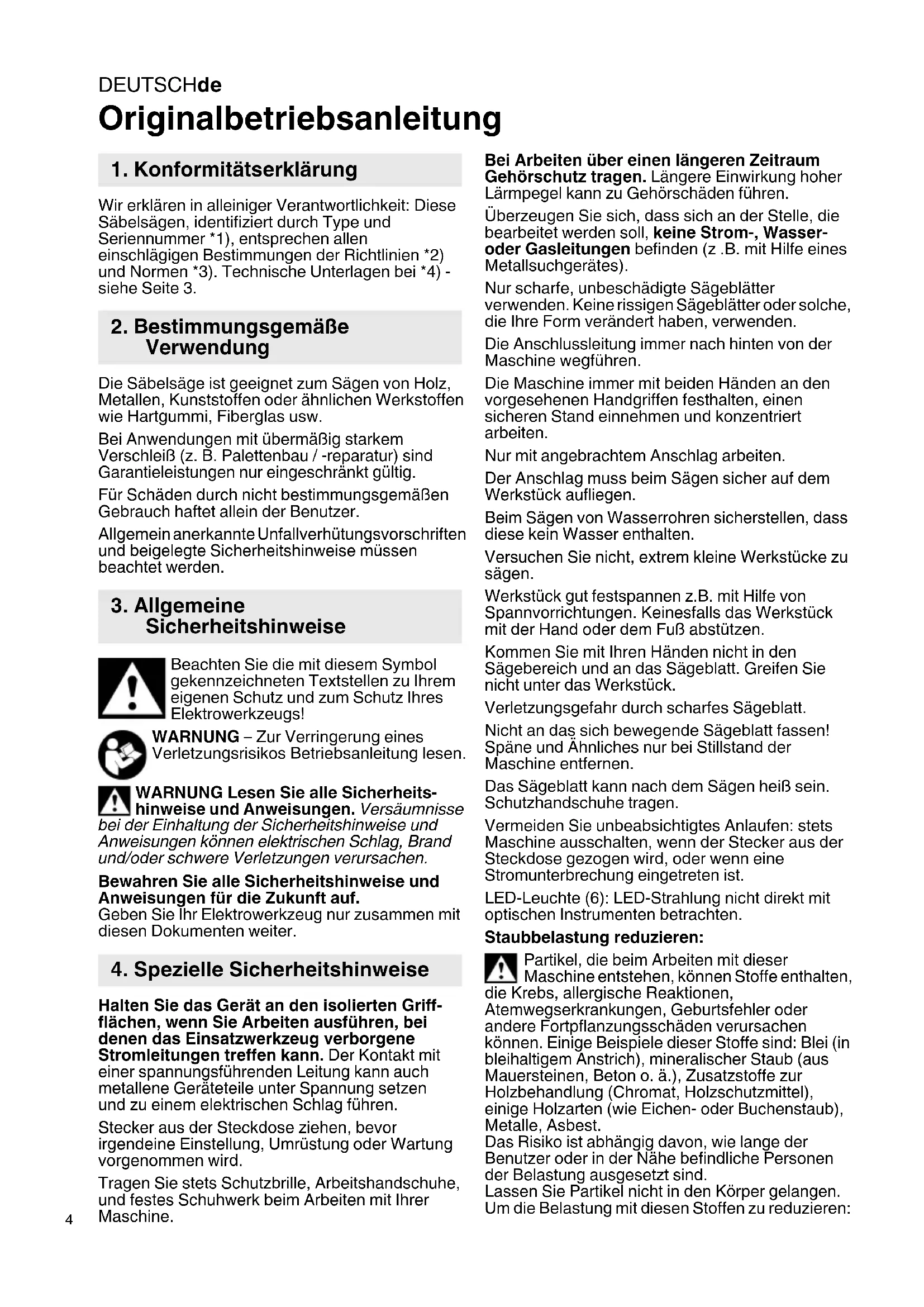

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklaren in alleiniger Verantwortlichkeit: Diese Säbelsägen, identifiziert durch Type und Seriennummer 1), entsprechen allen einschlagigen Bestimmungen der Richtlinien 2) und Normen 3). Technische Unterlagen bei 4) - siehe Seite 3.

2. Bestimmungsgemäß Verwendung

Die Säbelsäge ist geeignet zum Sagen von Holz, Metallen, Kunststoffen oder ähnlichen Werkstoffen wie Hartgummi, Fiberglas usw.

Bei Anwendungen mit übermöbig starkem Verschleib (z. B. Palettenbau / -reparatur) sind Garantieleistungen nur eingeschränkt gültig.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit diesen Symbol gekennzeichneten Textstellen zu ihrem eigenen Schutz und zum Schutz Ihrches Elektrowerkzeugs!

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Stecker aus der Steckdoseziehen, bevor irgendene Einstellung, Umrüstung oder Wartung vorgenommen wird.

Tragen Sie stets Schutzbrille, Arbeitshandschuhe, und festes Schuhwerk beim Arbeiten mit ihrer Maschine.

Bei Arbeiten über einen längeren Zeitraum Gehorschutz tragen. Längere Einwirkung hoher Larmpegel kann zu Gehorschäden führen.

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser-oder Gasleitungen befinden (z .B. mit Hilfe eines Metalsuchgerätes).

Nur scharfe, unbeschädigte Sageblätter verwenden. Keine rissigen Sageblätter oder solche, die ihre Form verändert haben, verwenden.

Die Anschlussleitung immer nach hinten von der Maschine wegführren.

Die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

Nur mit angebrachten Anschlag arbeiten.

Der Anschlag muss beim Sagen sicherauf dem Werkstück aufliegen.

Beim Sagen von Wasserrohren sicherstellen, dass diese kein Wasser enthalten.

Versuchen Sie nicht, extrem keine Werkstücke zu sagen.

Werkstück gut festspannen z.B. mit Hilfe von Spannvorrichtungen. Keinesfalls das Werkstück mit der Hand oder dem Fuß abstutzen.

Kommen Sie mit ihren Handen nicht in den Sägebereich und an das Sägeblett. Greifen Sie nicht unter das Werkstück.

Verletzungsgefahr durch scharfes Sägeblatt.

Nicht an das sich bewegende Sägeblatt fassen!
Späne und Ähnliches nur bei Stillstand der Maschine entfern.

Das Sägeblatt kann nach dem Sagen heißt sein. Schutzhandschuhe/TRagen.

Vermeiden Sie unbeabsichtiges Anlaufen: stets Maschine ausschalten, wenn der Stecker aus der Steckdose gezogen wird, oder wenn eine Stromunterbrechung eingetreten ist.

LED-Leuche (6): LED-Strahlung nicht direkt mit optischen Instrumenten betrachten.

Staubbelastung reduzieren:

Partikel, die beim Arbeiten mit dieser Maschine entstehen, können Stoffe enthalten, die Krebs, allergische Reaktionen,

Atemwegserkrankungen, Geburtsfehler oder andere Fortpflanzungsschäden verursachen können. Einige Beispiele dieser Stoffe sind: Blei (in bleihaltigem Anstrich), mineralischer Staub (aus Mauersteinen, Beton o. a.), Zusatzstoffe zur Holzbehandlung (Chromat, Holzschutzmittel), einige Holzarten (wie Eichen- oder Buchenstaub), Metalle, Asbest.

Das Risiko ist abhängig davon, wie lange der Benutzer oder in der Nähe befindliche Personen der Belastung ausgesetzt sind.

Lassen Sie Partikel nicht in den Körper gelangen. Um die Belastung mit diesen Stoffen zu reduzieren

Sorgen Sie für gute Belüfung des Arbeitsplatzes und tragen Sie geeignete Schutzausrücktung, wie z.B. Atemschutzmasken, die in der Lage sind, die mikroskopisch kleinen Partikel zu filtern.

Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzort geltenden Richtlinien (z.B. Arbeitsschutzbestimmungen, Entsorgung).

Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld.

Verwenden Sie geeignetes Zubehor. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.

Verwenden Sie eine geeignete Staubabsaugung.

Verringern Sie die Staubbelastung indem Sie:

• die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub*Richten,
• eine Absauganlage und/oder einen Luftreiniger einsetzen,
• den Arbeitsplatz gut lüften und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf.
• Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten.

5. Überblick

SieheSeite2.

1 Schalterdrücker
2 Feststellknopf für Daureinschaltung
3 Stellrad zum Einstellen der maximalen Hubzahl*
4 Schiebeschalter zum Einstellen der Pendelbewegung *

5 Hebel der Sägeblatt-Spanneinrichtung

6 LED - Leuchte *

7 Sägeblatt-Spanneinrichtung

8 Sägeblatt (Schaftform: Universal-Schaft)*

9 Anschlag

10 Taste zum Einstellen des Anschlags
11 Vorderer Handgriff
12 Hinterer Handgriff
* ausstattungsabhängig / nicht im Lieferumfang

6. Montage, Inbetriebnahme, Einstellen

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene

Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Schalten sie immer einen FI-Schutzschalter (RCD) mit einem max. Auslösestrom von

30 mA vor.

6.1 Sägeblatt einsetzen, entnahme

Verletzungsgefahr durch scharfes Sägeblatt. Das Sägeblatt kann nach dem Sagen heiß

sein. Schutzhandschuhe tragen.

Stecker aus der Steckdoseziehen.

Um Zugang zur Sägeblatt-Schnellspanneinrichtung (2) zu erhalten, den Anschlag (9) gegebenenfalls verstellen.

1 Hebel (5) der Sägeblatt-Spanneinrichtung nach oben klappen und halten.
2 Sägeblatt (8) bis zum Anschlag einsetzen bzw. entnahmen.
3 Hebelsloslassen.
4 Sägeblatt auf sicheren Sitz prüfen.

Hinweis: Sollte einmal ein Sägeblatt abgebrochen sein und sich nicht von Hand aus der Sägeblatt-Schnellspanneinrichtung entfern den lessen: Hebel

(5) der Sägeblatt-Spanneinrichtung nach oben klappen und halten. Die Spitze eines Sägeblattes am abgebrochenen Teil einhaken und es Herausziehen. Ein feinzahliges Metallsägeblatt eignet sich am besten.

6.2 Anschlag einstellen

Durch Verschieben des Anschlags (9) kann die Schnitttiefe begrenzt werden (z. B. beim Sagen vor einer Wand).

Den Anschlag (9) gelegentlich verschieben, um ein gleichmäßiges Abnutzen des Sägeblattes zu erreichen.

1 Taste (10) drücken und den Anschlag (9) in die gewünschte Position verschieben.
2 Taste (10) loslassen, Anschlag verschieben bis er einrastet.

Den Anschlag (9) auf sichere Befestigung prufen. Er muss eingerastet sein.

7. Benutzung

7.1 Pendelbewegung einstellen (SSEP 1400 MVT)

Durch die Pendelbewegung des Sägeblattes wird die Sägeleistung gesteigert (insbesondere bei weichen Materialien wie Holz und Kunststoffen).

Außer dem wird bei der Pendelbewegung das Sageblatt geschont, da es im Rücklauf vom Werkstück abgehoben wird.

Am Schiebeschalter (4) die gewünschte Pendelbewegung einstellen.

Empfohlene Einstellwerte:

0 = Pendelbewegung ist ausgeschaltet. für dūnnes Material, feine Schnitte,enge Kurven
1 = für harte Materialien (z.B. Stahl, Spanholz)
2 = fürDICkeMaterialien (z.B.Holz,Plastik)
3 = maximale Pendorbewegung für schnelle Schnitte (z.B. Nadelholz)

Die optimale Einstellung ist am besten durch einen praktischen Versuch zu ermitteln.

7.2 Maximale Hubzahl einstellen (SSEP 1400 MVT)

Die maximale Hubzahl am Stellrad (3) einstellen.

Dies ist auch während des Laufes möglich.

DEUTSCHde

Empfohlene Einstellwerte:

Holz 6

Leichtbausteine = 5 - 6

weicher, unlegierter Stahl = 3 - 4

Aluminium. = 3 - 5

Plastik. = 1 - 4

Edelstahl = 1 - 2

Die optimale Einstellung ist am besten durch einen praktischen Versuch zu ermitteltn.

7.3 Ein-/Ausschalten, Dauereinschaltung

Vermeiden Sie unbeabsichtigtes Anlaufen: stets Maschine ausschalten, wenn der

Stecker aus der Steckdose gezogen wird oder wenn eine Stromunterbrechung eingetreten ist.

Einschalten: Schalterdrücker (1) drücken. Die Hubzahl kann am Schalterdrücker durch Eindrücken verändert werden.

Ausschalten: Schalterdrücker (1) loslassen.

Daureinschaltung: Für Daiereinschaltung kann der gedrückte Schalterdrücker (1) mit dem Feststellknopf (2) arretiert werden. Zum Ausschalten Schalterdrücker (1) erneut drücken.

Bei Dauereinschaltung lauft die MaschineDMA, weiter, wenn sie aus der Hand gerissen wird.

Daher die Maschine immer mit beiden Händen am vorgesehenen Handgriff festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

7.4 Arbeitshinweise

Sagen:

Ein auf das zu sagende Material abgestimmte Sageblatt verwenden.

SSEP 1400 MVT: Pendelbewegung je nach Anwendungsfall einstellen.

Die Hubzahl dem zu sagen den Material anpassen.
SSEP 1400 MVT: Maximale Hubzahl je nach Anwendungsfall einstellen.

Die Maschine mit dem Anschlag (9) gegen das Werkstück undrücken. Die Maschine einschalten, erst dann das Sägeblatt gegen das Werkstück führen.

Mit dem sich bewegenden Sägeblatt keine Gegenstände oder den Erdboden berühnten (Rückschlaggefahr!)

Übermögen Druck auf das Sägeblatt (insbesondere bei langen Sägeblättern) vermeiden.

Beim Verklemmen des Sägeblattessofar die Maschine ausschalten. Sägespalt mit einem geeigneten Werkzeug etwas spreizen und Maschine entnahmen.

Nach Beendigung des Sageschnites, die Maschine abschalten und erst aus dem Sagespalt entnehmer und ablegen, wenn das Sägeblatt zum Stillstand gekommen ist (Rückschlaggefahr).

Tauchschnitte:

Tausch Schnitte dürfen nur in weichen Materialien wie Holz, oder Plastik ausgeführrt werden. Nur kurze Sägeblätter verwenden.

Die Maschine mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen

sichereren Stand einnehmen und konzentriert arbeiten.

Schiebeschalter (4) auf Stellung „0“ einstellen (Pendelbewegung ist ausgeschaltet).

Siehe Abbildung B,Seite 2:

Die Maschine wird mit der Kante des Anschlags (9) gegen das Werkstück angedrückt. Das Sägeblatt berührt das Werkstück nicht. Maschine einschalten. Die Ecke des Anschlags dient als Drehpunkt, um den die Maschine langsam aufgerichtet wird, wobei das Sägeblatt in das Werkstück einschneidet.

7.5 Wandnahes Sagen

Schiebeschalter (4) auf Stellung „0“ einstellen (Pendelbewegung ist ausgeschaltet).

Siehe Abbildung D,Seite 2.

Für wandnahes Sagen konnen Sie das Sageblatt mit den Zahlen nach oben (umgekehrt zur normalen Arbeitsposition) in die Sageblatt-Spanneinrichtung einsetzen. Stellen sie sicher, dass die Pendelbewegung ausgeschaltet ist.

8. Tipps und Tricks

Zum Sagen enger Kurven: schmale Sageblätter verwenden.

Sagen von Metallen: um die Lebensdauer der Sageblätter zu verlangern Kuhlschmiermittel (Kuhlschmierstift 6.23443) entlang der Schnittlinie auftragen.

9. Wartung

Die Maschine regelmäßig durch die hinteren Luftungsschlitze mit Druckluft ausblasen.

Sägeblatt-Schnellspanneinrichtung (2) regelmäßig reinigen und mit Druckluft ausblasen. Nicht ölen oder fetten.

10. Zubehör

Verwenden Sie nur original Metabo Zubehör.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.

11. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Mit reparaturbedürftigen Metabo Elektrowerk-zeugen wenden Sie sichitte an ihre MetaboVertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

12. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG

über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

13. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.

Anderungen im Sinne des technischen Fortschritts vorbehalten.

P1 =Nennaufnahmeleistung

P2 =Abgabeleistung

= S t r o m

n0 =Hubzahl bei Leerlauf

s = H u b I a n g e

m = Gewicht ohne Netzkabel

Messwerte ermittelt gemäß EN 60745.

Maschine der Schutzklasse II

Wechselstrom

Die angegebenen technischen Daten sind toleranzbehafte (entsprechend den jeweils gultigen Standards).

A Emissionswerte

These Werte erfolgslich die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung higher oder geringer ausfallen. Berücksichtigten Sie zur Abschätzung Arbeitspausen und Phasengeringer Belastung. Legen Sie aufgrund entsprechend angepasster Schatzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

a_h, CW = Schwingungsemissionswert (Sagen in Holz)

K_h, CW = Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel:

LpA = Schalldruckpegel

LWA = Schalleistungspegel

K_pA, K_WA = Unsicherheit

Beim Arbeiten kann der Gerauschpegel 80 dB(A) überschreiben.

Gehorschutz tragen!

ENGLISHen

12. Milieubescherming

13. Technische gegevens

6. Montering, Driftstart,installing

Ett komplettilbehörssortiment hitter du pa www.metabo.com ell er i katalogen.

11. Reparationer

För du sager i vannrør, má du kontrollere at de/DDneinnehmer vann.

Ikke forsok á sage ekstremt små arbeidsstykker.

Bruk et egnet avsug.

Minimer stovbelastningen ved a:

• unngå Å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv,
• bruke et avsug og/eller en luftrenser,
• holde arbeitsplassen ren og godt utluftet. Feiing og bläsing virvler opp støvet.
• Beskyttesklaer skal stovsuges aller vaskes. Ikke blas dem ut, bank aller børst dem.

5. Oversikt

Se side 2.

Anbefalte innstillingsverdier:

Mäleverdier iht. EN 60745.
