| Produkttype | Bajonettsag |
| Merke | Metabo |
| Modell | SSE 1100 |
| Opptatt effekt (P1) | 1100 W |
| Avgitt effekt (P2) | 700 W (estimert) |
| Tomgangshastighet (n0) | 0 - 3000 o/min (estimert) |
| Slaglengde (s) | 28 mm (estimert) |
| Vekt (uten kabel) | 2,5 kg (estimert) |
| Spenning / Frekvens | 230 V / 50 Hz |
| Beskyttelsesklasse | II (dobbel isolasjon) |
| Skjærekapasitet i tre | 200 mm (estimert) |
| Skjærekapasitet i metall | 10 mm (estimert) |
| Bladspenningssystem | Hurtigspenning med spak |
| Justerbar anlegg | Ja, for å begrense skjæredybden |
| Kontinuerlig drift | Ja, med låseknapp |
| Avtrekker med hastighetsregulering | Ja, ved trykk |
| Lydtrykknivå (L_pA) | > 80 dB(A) |
| Vibrasjonsutslippsverdi (tre) | Ikke spesifisert |
| Kompatibel bladtype | Universalskaft (1/2" 20 mm) |
| Vedlikehold | Rengjøring med trykkluft, ingen smøring |
| Forskriftsmessig bruk | Tre, metaller, plast, hard gummi |
| Anbefalt tilbehør | Originale Metabo-blad |
Ofte stilte spørsmål - SSE 1100 METABO
Brukerspørsmål om SSE 1100 METABO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Sag i PDF-format gratis! Finn veiledningen din SSE 1100 - METABO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. SSE 1100 av merket METABO.
BRUKSANVISNING SSE 1100 METABO
no Original bruksanvisning 40
da Original brugsanvisning 44
Dra alltid ur kontakten fore installing, omriggning.
eller underhall.

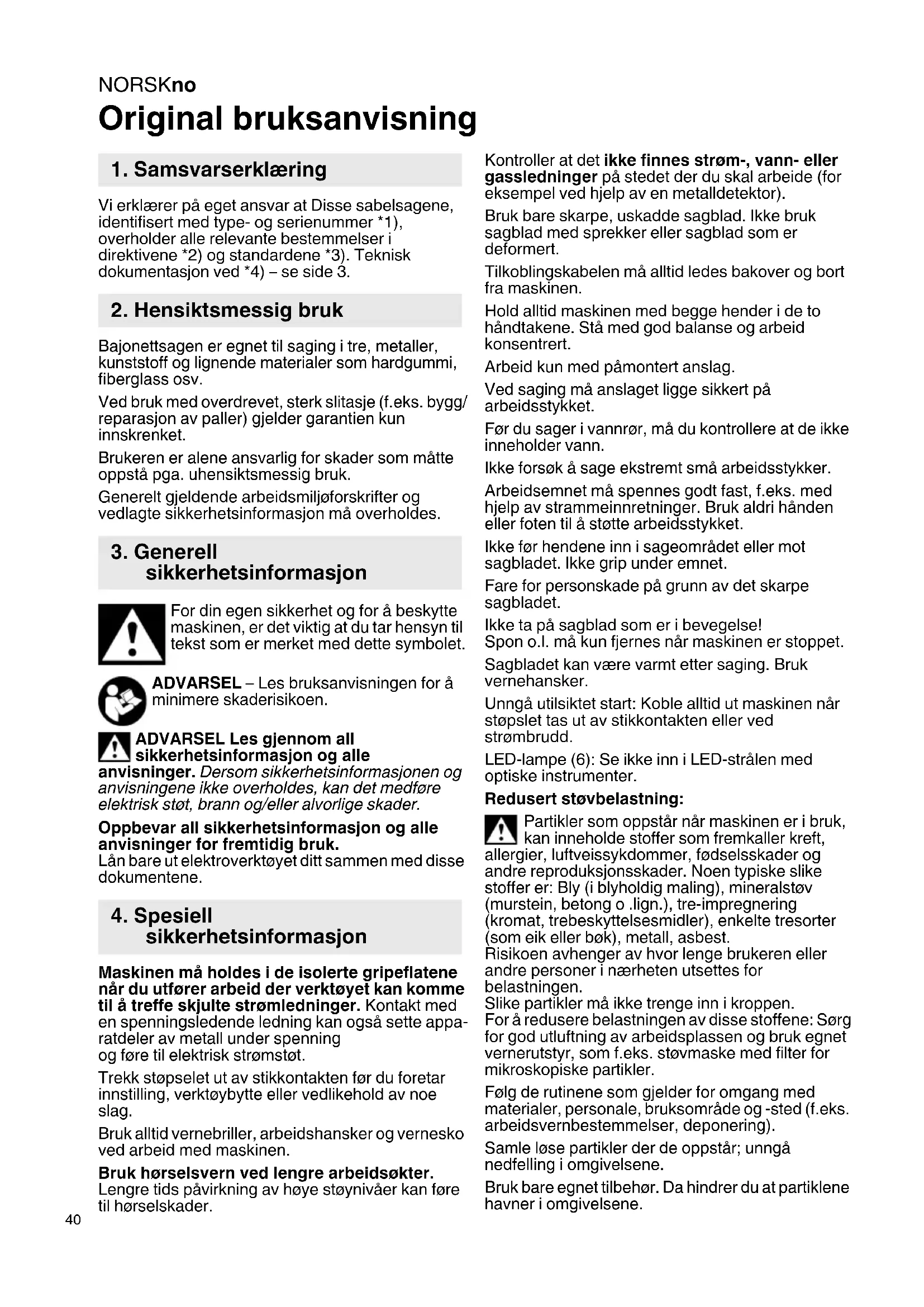

Original bruksanvisning
1. Samsvarserklaering
Vi erklærer på eget ansvar at Disse sabelsagene, identifisert med type- og serienummer 1 ), overholder alle relevante bestemmelier direktivene 2 og standardene 3 ). Teknisk dokumentasjon ved 4 - se side 3.
2. Hensiktsmessig bruk
Bajonettsgeneregnettilsagingitre,mettaler, kunststoffog lignende materialer somhardgummi, fiberglass osv.
Ved bruk med overdrevet, sterk slitasje (f.eks. bygg/ reparasjon av paller) gjelder garantien kun innskrenket.
Brukeren er alene ansvarlig for skader som matte oppsta pga. uhensiktsmessig bruk.
Generelt gjeldende arbeidsmiljoforskrifter og vedlagte sikkerhetsinformasjon ma overholds.
3. Generell sikkerhetsinformasjon
For din egen sikkerhet og for Å beskyttemaskinen, er det viktig at du tar hensyn tiltekst som er merket med dette symbolet.
ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.
ADVARSEL Les gjennom all sikkerhetsinformasjon og alle
anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader.
Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.
Lån bare ut elektronverktøyet dittSAM men med disse dokumentene.
4. Spesiell sikkerhetsinformasjon
Maskinen må holds i de isolerte gripeflatene när du utfør er arbeid der verktøyet kankommen til a treffe skjulte strømledninger. Kontakt med en spenningsledende ledning kan øgsa sette apparatdeler av metall under speffen og fere til elektrisk stromstøt.
Trekk stopselet ut av stikkontakten før du foretar innstilling, verktøybytte eller vedlikehold av noeslag.
Bruk alltid vernebriller, arbeidshansker og vernesko ved arbeid med maskinen.
Bruk hørselsvern ved lenghte arbeidsokter.
Lengre tids pavirkning av hove stovnivaer kan fore til horselskader.
Arbeidsemnet mä spennes godt fast, f.eks. med hjelp av strammeinnretninger. Bruk aldri händen eller foten til a stotte arbeidsstykket.
Ikke for hendene inn i sageomradyet eller mot sagbladet. Ikke grip under emnet.
Fare for personskade pà grunn av det skarpe sagbladet.
Ikke ta pa sagblad som er i bevegelse!
Spon o.l. ma kun fjernes nár maskinen er stoppet.
Sagbladet kan vaere varmt etter saging. Bruk vernehansker.
Unngå utilisiktet start: Koble alltid ut maskinen.nr stopslet tas ut av stikkontakten eller ved strømbrudd.
LED-lampe (6): Se/DDkeinn i LED-stralen med optiske instrumenter.
Redusert stovbelastning:
Partikler som oppstar nr maskinen er i bruk, kan inneholde stoffer som fremkaller kreft, allergier, luftveissykdommer, fodselssskader og andre reproduksjonsskader. Noen typiske slike stoffer er: Bly (i blyholdig maling), mineralstov (murstein, betong o .lign.), tre-impregnering (kromat, trebeskyttelsesmidler), enkelte tresorter (som eik ellbok), metall, asbest. Risikoen avhenger av hvor lenge brukeren aller andre personer i nærhen utsettes for belastningen.
For a redusere belastningen av disse stoffene: Sorg for god utluftning av arbeidsplassen og bruk egnet vernerutstyr, som f.eks. stovmaske med filter for mikroskopiske partikler.
Folg de rutinene som gjelder for omgang med materialer, personale, bruksomrade og -sted (f.eks. arbeidsvernbestemmelse, deponering).
Samle lose partikler der de oppstar; unnga. neddelling i omgivelsene.
Bruk bare egnet tilbehør. Dahindrer du at partiklene havner i omgivelsene.
1 Bry t e r k n a p p
2 Laseknapp til permanentkobling
3 Reguleringshjul for innstilling av maksimalt slagfrekvens
4 Skyvebryter for innstilling av pendelbevegelsen
5 Spake til sagbladets strammeinnretning
6 L E D - l a m p e *
7 Strammemekanisme for sagblad
8 Sagblad (skaftform: Universal-skaft)
9 An I e g g
10 Tast til innstilling av anslaget
11 Fremre handtak
12 Bakrehandtak
modellavhengig / ikke inkludert
6. Montering, Første gangs bruk, innstilling
Kontroller for bruk at nettspenningen og nettfrekvensen på typeskitet stemmer tens med stromnettets spesifikasjoner.
Sett alltid inn en jordfeilbryter (RCD) med maks. utloserstrøm pa 30mA .
6.1 Sette inn og ta av sagbladet
Fare for personskade pa grunn av det skarpe.
sagbladet.Sagbladet kan vare varmt etter
ng.Bruk vernehansker.
Trekk stöpselet ut av stikkontakten.
For a fā tilgang til hurtigspenninnretningen for sagbladet (2) mā anslaget (9) om nodvendig justeres.
1 Spaken (5) til sagbladets strammeinnretning klaffes opp og holdes der.
2 Sagbladet (8) settes inn ell er las ut til det stopper.
3 Spaken (5) slippes.
4 Kontroller at sagbladet er godt festet.
Merk: Dersom et sagblad skulle knekke, og ikke lar seg løsne fra hurtigstrammeinnretningen: Spaken (5) til sagbladets strammeinnretning klaffes opp og holdes der. Hekt enden av et sagblad fast i den brukne delen og trekk den ut. Et fintannet metallssagblad er best egnet til dette.
Skjaeredybden kan begrenses ved a flytte anslaget (9) (f.eks. ved saging foran en vegg).
Flytt anslaget (9) av og til for á sikre jevn slitasje på sagbladet.
1 Trykk pa tasten (10) for a skyve anslaget (9) i onsket posisjon.
2 Slipp tasten (10), skyv anslaget til det gär i ingrep.
Kontroller om anslaget (9) er festet sikkert. Det ma vare fastlåst.
7. Bruk
7.1 Stille inn pendelbevegelse (SSEP 1400 MVT)
Med sagbladets pendelbevegelse blir ragingen mer effektiv (spesielt ved myke materialer som tre og kunststoff). Dessuten sørger pendelbevegelsen for a skane sagbladet, som loftes fra arbeitsstykke ved returnen.
Still inn onsket pendelbevegelse pa skyvebryter (4).
0 = Pendelbevegelse er slätt av.
for tynt materiale, fine snitt, trange kurver
1 = for hardt material (f.eks.stål, kryssfiner)
2 = for tykt material (f.eks. tre, plastikk)
3 = maksimal pendelbevegelse for hurtige snitt (f.eks. nåtre)
Den Beste innstillingen finner du ofte lettest ved Å gjore en praktisk test.
7.2 Innstilling av maksimal slagfrekvens (SSEP 1400 MVT)
Still inn maksimalt slagtall med innstillingshjulet (3). Dette er och mulig under drift.
Anbefalte innstillingsverdier:
Tre 6
Lette byggestiner. = 5 - 6
mykt, ikke-legert stal. = 3 - 4
Aluminium. = 3 - 5
Plastikk = 1 - 4
Rustfritt stal. = 1 - 2
Den Beste innstillingen finner du ofte lettest ved Å gjore en praktisk test.
7.3 Start og stopp, permanentkobling
Unngàutilsiktetoppstartavmaskinen:Slal alltidavmaskinennárstopseletblirtrukketut avkontaktenllervedstrombrudd.
Start: Trykk pa bryteren (1). Turtallet kan endres ved at bryteren trykkkes inn.
Slá av: Slipp bryterknappen (1).
Kontinuerlig drift: For vedvarende drift kan trykket bryterknapp (1) lases med laseknappen (2). Trykk pa bryterknappen (1) pa nytt for a sla av maskinen.
Under vedvarende drift fortsetter maskinen a gā selv om den blir revet ut av hendene dine.
Hold derfor alltid maskinen med begge hender handtaket. Stå med god balanse og arbeid konsentrt.
NORSKno
7.4Arbeidsanvisninger
Saging:
Bruk et sagblad som egner seg til materialet som skal sages.
SSEP 1400 MVT: Pendelbevegelsen stilles inn alt etter brukstilfelle.
Tilpass slagfrekvensen til materialet som skal sages. SSEP 1400 MVT: Maksimal slagfrekvens stilles inn alt etter brukstilfelle.
Trykk maskinen med anslaget (9) mot arbeidsstykket. Slå pa maskinen. Først Nä skal sagbladet fores mot arbeidsstykket.
Ikke la et sagblad i bevegelsekommenikontakt med gjenstanderllerbakken(farefortilbakeslag!)
Ikke legg for mye trykk på sagbladet (spesielt viktig ved lange sagblad).
Hvis sagbladet kommer i klem, ma maskinen straks slas av. Utvid snittet litt med et egnet verktoy og trekk maskinen ut.
Når sagingen er ferdig utført, skal du slå av maskinen. Trekk den ut av sagsnittet og legg den bort när sagbladet er stanset helt (fare for tilbakeslag).
Dykksnitt:
Dykksnitt mä kun utfores i myke materialer som tre ell er plast. Bruk bare korte sagblad.
Hold maskinen med begge hender i de to handtakene. Stå med god balanse og arbeid konsentrt.
Sett skyvebryter (4) i stilling "0" (pendelbevelgesen er slatt av).
Se figur B,side 2:
Maskinen trykkes med kanten av anslaget (9) mot arbeidsemnet. Sagbladet er ikke i kontakt med arbeidsstykket. Start maskinen. Anslagets hjørne fungerer som et rotasjonspunkt som maskinen langsomt retter seg etter.nr sagbladet skjærer seginn i arbeidsstykket.
7.5 Saging inntil vegger
Sett skyvebryter (4) i stilling "0" (pendelbevelgesen er slatt av).
Se bilde D, side 2.
For saging nert veggen kan sagbladet settes inn med tennene pekende oppover (motsatt til normal arbeidsposisjon) inn i sagbladets strammeinnretning. Se til at pendelbevegelsen er slatt av.
8. Tips og triks
Ved saging av trangere kurver: Bruk smale sagblad.
Saging i metaller: For a oke sagbladets levetid skal du pafore kjolesmoremiddel (kjolesmarestift 6.23443) lungs snittlinjen.
9. Vedlikehold
Blas maskinen jevnlig ren med trykkuft gjennom de bakre luftehullene.
Rengjør hurtigspenninnretningen for sagbladet (2) regelmessig og blås med trykkuft. Ikke påfor olje erller fett.
10. Tilbehør
Bruk kun originalt Metabo-tilbehør.
Bruk kun tilbehör som oppfyller kravene og spesifikasjonene som er nevnt i/DDne braupsanvisingen.
Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasje og tilbehør.
Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2002/96/EF om kasserte elektriske
og elektroniskeprodukter (EE-avfall) og iverksettelse iht. nasjonal rett ma kassert elektroverktoy samles atskilt og bringse til miljøvennlig gjenvinning.
13. Tekniske data
Forklaringer til opplysningene på side 3.
Vi forbeholder oss retten til ä gjøre endringer som følgge av tekniisk utvikling.
P1 =Nominelt effektopptak
P2 =Utgangseffekt
I = S t r 0 m n 0 =Slagfrekvens ved tomgang s = S I a g
m = Vekt uten ledning
Angitte tekniske data kan variere (i henhold til degjeldende standardene).
Utslippsverdier
Disse verdiene gjør det mulig a ansla emisjonen fra elektroverktøyet og a sammenlikne ulike elektroverktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen vare hoyere eller lavere. Ta hensyn til arbeidspauser og perioder medindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren pa grunn av
tilpassevedurderingsverdier,f.eks.organisatoriske tiltak.
Total verdi svingning (vektorsum tre retninger) formidlet tilsvarende EN 60745:
a_h,CW = Vibrasjonsemisjonsverdi
(Saging it treverk)
K_h, CW = Usikkerhet (vibrasjon)
Typiske A-veide lydnivae:
LpA = Lydtrykknivá
LA = Lydeffektniva
K_pA , K_WA = Usikkerhet
Under arbeid kan lydnivæt overskride 80 dB(A).
Bruk hørselsvern!
DANSKda
Original brugsanvisning
1. Overensstemmelseserklaering
Fjern først spaner og lignende, nær maskinen er i tilstand.
Savklingen kan vare varm after savningen. Brug beskyttelseshandsker.
Stovbelastningen kan reduceres på følgende manners:
I = S t r 0 m n 0 =Slagtal ved tomgang
