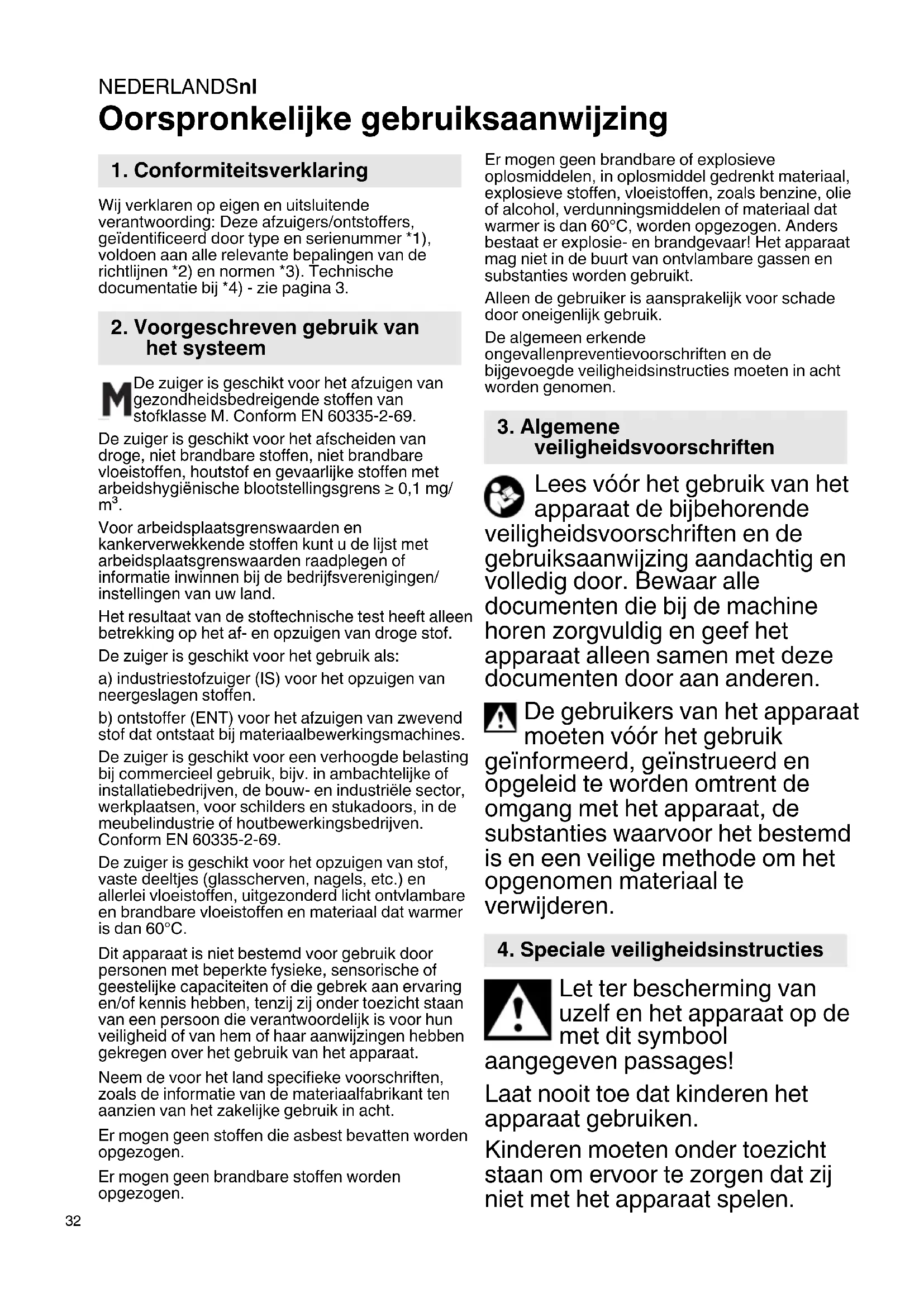

GEBRUIKSAANWIJZING ASR 3618 BL 25 M SC METABO

Oorspronkelijke gebruiksaanwijzing Wij verklaren op eigen en uitsluitende verantwoording: Deze afzuigers/ontstoffers, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3. De zuiger is geschikt voor het afzuigen van gezondheidsbedreigende stoffen van stofklasse M. Conform EN 60335-2-69. De zuiger is geschikt voor het afscheiden van droge, niet brandbare stoffen, niet brandbare vloeistoffen, houtstof en gevaarlijke stoffen met arbeidshygiënische blootstellingsgrens ≥ 0,1 mg/ m³. Voor arbeidsplaatsgrenswaarden en kankerverwekkende stoffen kunt u de lijst met arbeidsplaatsgrenswaarden raadplegen of informatie inwinnen bij de bedrijfsverenigingen/ instellingen van uw land. Het resultaat van de stoftechnische test heeft alleen betrekking op het af- en opzuigen van droge stof. De zuiger is geschikt voor het gebruik als: a) industriestofzuiger (IS) voor het opzuigen van neergeslagen stoffen. b) ontstoffer (ENT) voor het afzuigen van zwevend stof dat ontstaat bij materiaalbewerkingsmachines. De zuiger is geschikt voor een verhoogde belasting bij commercieel gebruik, bijv. in ambachtelijke of installatiebedrijven, de bouw- en industriële sector, werkplaatsen, voor schilders en stukadoors, in de meubelindustrie of houtbewerkingsbedrijven. Conform EN 60335-2-69. De zuiger is geschikt voor het opzuigen van stof, vaste deeltjes (glasscherven, nagels, etc.) en allerlei vloeistoffen, uitgezonderd licht ontvlambare en brandbare vloeistoffen en materiaal dat warmer is dan 60°C. Dit apparaat is niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat. Neem de voor het land specifieke voorschriften, zoals de informatie van de materiaalfabrikant ten aanzien van het zakelijke gebruik in acht. Er mogen geen stoffen die asbest bevatten worden opgezogen. Er mogen geen brandbare stoffen worden opgezogen. Er mogen geen brandbare of explosieve oplosmiddelen, in oplosmiddel gedrenkt materiaal, explosieve stoffen, vloeistoffen, zoals benzine, olie of alcohol, verdunningsmiddelen of materiaal dat warmer is dan 60°C, worden opgezogen. Anders bestaat er explosie- en brandgevaar! Het apparaat mag niet in de buurt van ontvlambare gassen en substanties worden gebruikt. Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik. De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen. Lees vóór het gebruik van het apparaat de bijbehorende veiligheidsvoorschriften en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle documenten die bij de machine horen zorgvuldig en geef het apparaat alleen samen met deze documenten door aan anderen. De gebruikers van het apparaat moeten vóór het gebruik geïnformeerd, geïnstrueerd en opgeleid te worden omtrent de omgang met het apparaat, de substanties waarvoor het bestemd is en een veilige methode om het opgenomen materiaal te verwijderen. Let ter bescherming van uzelf en het apparaat op de met dit symbool aangegeven passages! Laat nooit toe dat kinderen het apparaat gebruiken. Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.

1. Conformiteitsverklaring

2. Voorgeschreven gebruik van

veiligheidsvoorschriften

4. Speciale veiligheidsinstructiesNEDERLANDS nl

Opgelet! Gebruik alleen toebehoren die met het apparaat worden meegeleverd of in de gebruiksaanwijzing staan aangegeven. Het gebruik van andere toebehoren kan een nadelige invloed hebben op de veiligheid. Alleen de meegeleverde slang en het meegeleverde afzuigreservoir mogen worden gebruikt. Er mogen geen andere werkzaamheden dan hier beschreven, worden uitgevoerd. Bij oneigenlijk gebruik, ondeskundige bediening of niet- vakkundige reparatie wordt geen aansprakelijkheid voor eventuele schade aanvaard. Wanneer het apparaat niet wordt gebruikt, de slang aan het apparaat laten, zodat wordt voorkomen dat er per ongeluk stof vrijkomt. De zuigopening (17) met de sluitstop (18) sluiten, de uiteinden van de slang in elkaar steken zodat er geen stof vrijkomt. Apparaten inclusief toebehoren niet in gebruik nemen wanneer: - herkenbare schade (scheuren/ breuken) aan het apparaat te zien is, - een vermoeden op een onzichtbaar defect (na een val) bestaat. Mondstuk, slang of buis niet op mensen of dieren richten. WAARSCHUWING - Wanneer er schuim of water vrijkomt, het apparaat direct uitschakelen. Reservoir en indien nodig vouwfilter leegmaken. Nooit op het apparaat gaan staan of zitten. De slang altijd zo leggen, dat hier- door geen struikelgevaar bestaat. Apparaat niet onbeheerd achterlaten. Bij langere werkonderbrekingen de netstekker uit het stopcontact halen. De stofafzuiger mag buiten niet in natte omstandigheden gebruikt of opgeslagen worden. LET OP - Deze machine mag alleen binnen worden opgeslagen. Zuur, aceton en oplosmiddel kunnen een bijtende uitwerking hebben op onderdelen van het apparaat. Voor ieder onderhoud, het reinigen van het apparaat en na ieder gebruik, het apparaat uitschakelen en de accu-pack verwijderen. Voor het schoonmaken van de zuiger mogen geen stoomstraalap- paraten en hogedrukreinigers gebruikt worden. De binnenkant van het deksel altijd droog houden. Besmetting wanneer er lange tijd geen reiniging heeft plaats- gevonden, met name in de levensmiddelenverwerkende industrie: het apparaat altijd direct na gebruik reinigen en desin- fecteren. Bij regen of onweer het apparaat nooit buiten openen. Het apparaat mag niet gebruikt worden in explosieve ruimtes. Let erop dat de stofafzuiger stevig staat. Wanneer de afzuiglucht in de ruimte wordt teruggevoerd, moetNEDERLANDSnl

de ventilatiesnelheid L in de ruimte voldoende zijn. Let op de nationale voorschriften. Opgelet! Dit apparaat bevat stof dat schadelijk is voor de gezondheid. Het leegmaken en het onderhoud, inclusief het wegnemen van stofcontainer, mag alleen worden uitgevoerd door deskundigen die een passende beschermende uitrusting dragen. Waarschuwing voor algemeen gevaar! Voorzichtig! Gebruik het apparaat niet zonder de gebruiksaanwijzing te hebben gelezen! WAARSCHUWING - Bediening- spersoneel moet geïnstrueerd worden over een juist gebruik van deze zuiger en de stoffen waarvoor hij bestemd is. Waarschuwingsplaatje voor machines van stofklasse M: Neem bij het leegmaken en het onderhoud de volgende instructies in acht: Reinig het apparaat voordat het wordt geopend. Draag een stofmasker. Vermijd, dat niet betrokken personen met stof belast worden. Zorg voor lokaal gefilterde gecontroleerde ventilatie. Reinig vervolgens het onderhoudsgebied. Het apparaat niet gebruiken zonder het volledige filtersysteem. (Filtercassettes PE-filterzakken of alternatief vlies-filterzakken). De keuring volgens EN 60335 deel 1 en 69 heeft aangetoond, dat ook bij het opzuigen van een water- luchtmengsel voldaan is aan de veiligheidstechnische eisen betreffende de elektrische veiligheid.

4.1 Gebruik van en omgang met accu-

• Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu’s wordt gebruikt.

• Gebruik alleen de daarvoor bestemde accu’s in de elektrische gereedschappen. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden.

• Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.

• Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, moet u bovendien een arts raadplegen. Gelekte accuvloeistof kan tot huidirritaties of verbrandingen leiden.

• Gebruik geen beschadigde of veranderde accu. Beschadigde of veranderde accu’s kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.

• Stel een accu niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.

• Neem alle instructies voor het laden in acht en laad de accu of het accu-gereedschap nooit op buiten het in de gebruiksaanwijzing genoemde temperatuurbereik. Verkeerd laden of laden buiten het toegestane temperatuurbereik kan de accu beschadigen en het brandgevaar verhogen.

• Haal de accu-packs uit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden worden uitgevoerd. Accu-packs tegen vocht beschermen! Accu-packs niet aan vuur blootstellen!

• Geen defecte of vervormde accu-packs gebruiken!

• Accu-packs niet openen!NEDERLANDS nl

• Contacten van de accu-packs niet aanraken of kortsluiten! Uit defecte Li-ion-accu-packs kan een licht zure, brandbare vloeistof lekken! Wanneer accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddellijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling!

• Bij een defecte machine moet u de accu-pack uit de machine halen. Transport van Li-ion-accu-packs:

• Op de verzending van Li-ion accu-packs is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Voor het versturen van Li-ion accu-packs moet u informatie inwinnen omtrent de actueel geldende voorschriften. Vraag eventueel ook informatie op bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar.

• Verstuur accu-packs alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u de accu-pack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren). Zie pagina 2. 1 Hoofdschakelaar 2 Schakelaar van het trilmechanisme 3 Capaciteits- en signaalindicatie 4 Toets voor de indicatie van de capaciteit 5 Draaischakelaar voor de keuze diameter van de afzuigslang 6 Volumestroom-controlelampje 7 Ontgrendeling accu-pack* 8 Accupack(s)* 9 Beschermde afdekking (accu-packs) 10 Vergrendeling (voor het vergrendelen van de beschermende afdekking) 11 Afvalzak van polyethyleen* 12 Vlies-filterzak* 13 Slanghaak 14 Bovenste gedeelte 15 Vergrendeling 16 Onderdeel 17 Zuigopening 18 Sluitstop 19 Vergrendelknop 20 Grendel (om de kap voor het verwisselen van de filtercassette te openen) 21 Motorveiligheidsfilter 22 Filtercassette (conform IFA C)

• afhankelijk van de uitvoering / niet in de leveringsomvang inbegrepen

6.1 Vlies-filterzak inbrengen

Wij raden het gebruik van vlies-filterzakken aan bij: - Toepassingen, waarbij kleine hoeveelheden fijne deeltjes ontstaan (bijv. op- en afschuren van verf- en laklagen, afzuigen van korte boorwerkzaamheden met geringe diameter < 10 mm, enz.). - Gebruik van machines, zoals bijv.: bovenfrezen, schaafmachines, kleine schuurmachines, etc. Apparaat (1) uitschakelen, accu-packs (8) verwijderen, vergrendelingen (15) openen. Het bovenste gedeelte (14) van het reservoir (16) nemen. De rode draaischuif (binnenin de aanzuigopening) tot aan de aanslag draaien: de tekst “CLOSE” is naar boven naar de markering ▲ gericht. De nieuwe vlies-filterzak bij de rand vastpakken en met de opening eerst over de vergrendelnok van het onderste deel van de zuigopening leiden, vervolgens tot aan de aanslag op de zuigopening steken. Het bovenste deel (14) weer op het reser- voir (16) plaatsen, vergrendelingen (15) sluiten.

6.2 Afvalzak van polyethyleen inbrengen

Afvalzakken van polyethyleen (11) zijn geschikt voor het nat- en droogzuigen. Wij raden het gebruik van afvalzakken van polyethyleen aan bij: - toepassingen, waarbij grotere hoeveelheden fijnstof ontstaan (bijv. frezen van gestucte oppervlakken, op- en afschuren van plavuizen, enz.). - gebruik van machines, zoals bijv.: renovatiefrezen, renovatieschuurmachines, droge montagebouw-schuurmachines, muurgroeffrezen, enz. De schakelaar van het trilmechanisme (2) naar LINKS in de stand „AUTO“ draaien. Het apparaat uitschakelen, accu-packs (8) verwijderen en de vergrendelingen (15) openen. Het bovenste gedeelte (14) van het reservoir (16) nemen. De rode draaischuif (binnenin de aanzuigopening) tot aan de aanslag draaien: de tekst “OPEN” is naar boven naar de markering ▲ gericht. De afvalzak van polyethyleen (11) bij de rand pakken en met de opening eerst over de vergrendelnok op het onderste deel van de zuigopening leiden, vervolgens tot aan de aanslag op de zuigopening steken.

De afvalzak van polyethyleen (11) gelijkmatig over de bodem van het reservoir uitspreiden. De randen van de afvalzak van polyethyleen zo over de reservoirrand leggen, dat de afvalzak van polyethyleen door het daarop geplaatste bovenste deel (14) rondom wordt vastgeklemd. Het bovenste deel (14) weer op het reservoir (16) plaatsen, vergrendelingen (15) sluiten.

De accu-packs voor gebruik opladen. Laad de accu-packs bij vermogensverlies weer op. U vindt de instructies voor het opladen van accu- packs in de gebruiksaanwijzing van de Metabo- lader. Bij Li-Ion-accu-packs met capaciteits- en signaalindicatie (3) (afhankelijk van de uitvoering): - Druk op knop (4) waarna de laadtoestand wordt aangegeven door de LED-lampen. - Wanneer een LED-lampje knippert, is de accu- pack bijna leeg en moet weer worden opgeladen. Accupack inzetten, uitnemen Gebruik uitsluitend een accu-pack van 36 V of twee accu-packs van 18 V. - Aanbevolen capaciteit 8,0 Ah en groter. Door het gebruik van accu-packs met een geringere capaciteit (Ah) vermindert wel de gebruiksduur, maar niet het zuigvermogen. - Het wordt aanbevolen om accu-packs met hetzelfde artikelnummer te gebruiken. - Er mogen accu-packs met een verschillende capaciteit (Ah) worden gebruikt. In dat geval bepaalt de accu-pack met de lagere capaciteit (Ah) de gebruiksduur. Plaatsen: vergrendeling (10) naar beneden schuiven en de veiligheidsafdekking (9) omlaag klappen. De accu-pack(s) (8) er tot aan de vergrendeling erin schuiven. De beschermende afdekking (9) sluiten. Verwijderen: vergrendeling (10) naar beneden schuiven en de veiligheidsafdekking (9) omlaag klappen. Toets voor de accu-pack-ontgrendeling (7) indrukken en accu-pack(s) (8) verwijderen. De beschermende afdekking (9) sluiten.

7.1 Het apparaat in-/uitschakelen,

inschakelautomaat Uitschakelen: hoofdschakelaar (1) in de stand „OFF“ draaien. (Capaciteitsaanduiding is uit. Het apparaat verbruikt geen stroom!) Automaat: de hoofdschakelaar (1) naar LINKS draaien (zuigvermogen stand 1 - 3). Het apparaat wordt door middel van „CORDLESS CONTROL“ in- en uitgeschakeld. (Capaciteitsaanduiding (3) geeft de capaciteit van de accu aan). Aanwijzing m.b.t. „Automaat“: als de schakelaar naar links op Automaat is gedraaid. is de stofzuiger 10 minuten lang bedrijfsklaar (stand-by, capaciteitsaanduiding (3) geeft de capaciteit van de accu aan). Als er niet meer wordt gezogen, schakelt het apparaat 10 uur na de laatste bewerking automatisch uit (slaapmodus, capaciteitsaanduiding is uit, het apparaat verbruikt geen stroom!). Voor het weer inschakelen (stand-by herstellen), de hoofdschakelaar (1) op "OFF" en dan weer naar links draaien of op de toets van de capaciteitsaanduiding (4) drukken. Aanwijzing m.b.t. „CordlessControl“: het apparaat start/stopt automatisch bij het in-/uitschakelen van elektrisch gereedschap dat is voorzien van een CordlessControl-zender (zuigslang). U kunt de stofzuiger ook handmatig starten/stoppen door op de knop van de CordlessControl-zender te drukken. Neem de aanwijzingen in de gebruiksaanwijzing van de CordlessControl-zender in acht. Handmatig: de hoofdschakelaar (1) naar RECHTS draaien (zuigvermogen stand 1 - 3). Het apparaat draait permanent. (Capaciteitsaanduiding (3) geeft de capaciteit van de accu aan).

7.2 Het trilmechanisme in-/uitschakelen,

trilautomaat Het trilmechanisme reinigt de filtercassette door het stof in de cassette los te trillen. Uitschakelen: de schakelaar van het trilmechanisme (2) in de stand „OFF“ draaien. Automaat: de schakelaar van het trilmechanisme (2) naar LINKS in de stand „AUTO“ draaien. - Als bij een stofzuiger uit klasse M de voorgeschreven luchtstroom te gering is, brandt het volumestroom-controlelampje (6) en klinkt er een akoestisch signaal. Tijdens de eerstvolgende werkonderbreking reinigt het trilmechanisme de filtercassette automatisch gedurende ca. 10 sec. Handmatig (bijv. bij een te gering zuigvermogen): tijdens een werkonderbreking of voor aanvang van de werkzaamheden de schakelaar van het trilmechanisme (2) naar RECHTS in de stand „MAN“ draaien en weer loslaten. Het trilmechanisme reinigt de filtercassette gedurende ca. 10 sec.

7.3 Volumestroom-controlelampje

Als de luchtstroom te gering is, brandt het volumestroom-controlelampje (6) en klinkt er een akoestisch signaal. Mogelijke oorzaken: - de filtercassette is vervuild -> de schakelaar van het trilmechanisme (2) in de stand „MAN“ of „AUTO“ draaien. (Evt. de filtercassette (22) uitwassen of vervangen, zie hoofdstuk 10.2) - reservoir vol -> reservoir legen - zuigslang verstopt -> reinigen - de diameter van de afzuigkanalen van de machine waarvan het stof wordt afgezogen is te klein.

7.4 Draaischakelaar voor het instellen van de

diameter van de afzuigslang Stel met de draaischakelaar (5) de diameter van de gebruikte zuigslang in (diameter van de meegeleverde zuigslang: 35 mm).

7. Het apparaatNEDERLANDS nl

Staat de hoofdschakelaar (1) op de stand „AUTO“ of „MAN“, dan wordt de volumestroom bewaakt. Komt de volumestroom onder een vastgestelde waarde, dan brandt het volumestroom- controlelampje (6). De inhoud van de filtercassettes worden bij werkonderbrekingen automatisch losgetrild als de schakelaar van het trilmechanisme (2) op de stand „AUTO“ staat. Blijft de volumestroom desondanks onder de waarde, dan gaat het volumestroom- controlelampje (6) branden en klinkt bij een schakelaarstand (2) „AUTO“ bovendien een akoestisch signaal (1 sec. aan, 1 sec. uit) als waarschuwing dat het reservoir moet worden geleegd resp. de vlies-filterzak (12) of afvalzak van polyethyleen (11) moet worden vervangen. Opmerking: bij een zuigslang-diameter van 19 mm of kleiner en een ongunstige doorstroming in de zuigslang kan het voorkomen dat het volumestroom-controlelampje (6) knippert en een akoestisch signaal klinkt, terwijl de vlies-filterzak of afvalzak van polyethyleen nog niet geleegd hoeft te worden. In dit geval de slang recht leggen, reinigen. Opmerking: Wanneer vanwege een stofbron (bijv. een kleine diameter van het afzuigkanaal in de stofbron, maar een grote diameter van de zuigslang) de draaischakelaar (5) op een kleinere waarde moet worden gezet, dan is een toereikend stoftransport in de zuigslang niet gegarandeerd. Na elke werkfase moet de zuigslang van de stofbron worden getrokken om deze schoon te zuigen. Opmerking: de meegeleverde zuigslang heeft een diameter van 35 mm.

Alleen zuigen met een filtercassette, apparaat en toebehoren die droog zijn. In vochtige toestand kan het stof zich vasthechten en een korst vormen. Vlies-filterzakken (12) of afvalzakken van polyethyleen (11) altijd samen met de filtercassettes (22) gebruiken.

Het apparaat nooit gebruiken zonder dat de filtercassettes (22) zijn ingebracht. Het apparaat kan onherstelbaar beschadigd raken. Bovendien kan er water uit komen. Er kunnen afvalzakken van polyethyleen (11) worden gebruikt. De filtercassettes (22) zijn geschikt voor het nat zuigen. Vóór het nat zuigen het droge zuigproduct verwijderen. Hierdoor wordt een sterke vervuiling en korstvorming voorkomen. De ingebouwde watersensor schakelt de motor bij een vol reservoir af. Apparaat leegmaken. Wordt het apparaat niet uitgeschakeld, dan blijft de herstartbeveiliging actief. Het apparaat is pas weer klaar voor gebruik nadat het eerst uit- en vervolgens opnieuw ingeschakeld is. Na het uitschakelen kan er wat water uit de slang teruglopen. Vóór het legen eerst de zuigslang uit de vloeistof nemen. Wordt het apparaat vervolgens voor droog zuigen gebruikt, dan een droge filtercassette plaatsen. (Bij het veelvuldig wisselen tussen droog- en natzuigen raden wij het gebruik van een tweede set filtercassettes aan.) Filtercassettes, reservoir en toebehoren laten drogen, zodat het stof niet aan vochtige onderdelen kan hechten.

8.3 Gebruik als industriestofzuiger (IS):

Hoofdschakelaar (1) naar RECHTS (stand „MAN“) draaien. Stel met de draaischakelaar (5) de diameter van de gebruikte zuigslang in. Komt de volumestroom onder de vastgestelde waarde, dan brandt het volumestroom- controlelampje (6), als waarschuwing, dat het reservoir geleegd, resp. de vlies-filterzak (12) of afvalzak van polyethyleen (11) vervangen of het filter gereinigd moet worden.

8.4 Gebruik als ontstoffer (ENT):

De ontstoffer mag maar met één enkele stofbron worden verbonden. De hoofdschakelaar (1) en de schakelaar van het trilmechanisme (2) op de stand „AUTO“ zetten. Stel met de draaischakelaar (5) de diameter van de gebruikte zuigslang in. Zie voor gedetailleerde informatie hoofdstuk 7.4.

De zuigopening (17) met de sluitstop (18) afsluiten. De uiteinden van de slang in elkaar steken zodat er geen stof vrijkomt. Zuigslang om de zuiger leggen. Accessoires in een geschikte kunststof zak doen en deze afsluiten. Het bovenste gedeelte (14) moet stevig met het reservoir (16) zijn verbonden - controleer of de vergrendelingen (15) zijn gesloten.

9.1 Algemene reinigingsvoorschriften

Reservoir en toebehoren met water reinigen. Het bovenste gedeelte (14) met een vochtige doek afvegen. Opgelet! Dit apparaat bevat stof dat schadelijk is voor de gezondheid. Het leegmaken en het onderhoud, inclusief het wegnemen van stofcontainer, mag alleen worden uitgevoerd door

deskundigen die een passende beschermende uitrusting dragen. Reservoir leegmaken Alleen toegestaan bij stoffen met werkplekgrenswaarden > 1mg/m

- De accu-pack verwijderen. - De zuigslang verwijderen, de zuigopening (17) met de sluitstop (18) afsluiten. - Vergrendelsluitingen (15) openen. Het bovenste gedeelte (14) van het reservoir (16) nemen. Vlies-filterzak verwijderen - De accu-pack verwijderen. - Stofmasker opzetten. - De zuigslang verwijderen, de zuigopening (17) met de sluitstop (18) afsluiten. - Vergrendelsluitingen (15) openen. Het bovenste gedeelte (14) van het reservoir (16) nemen. - Vlies-filterzak (12) voorzichtig van de zuigopening (18) naar achteren uittrekken. Flens van de vlies- filterzak afsluiten door het deksel om te klappen. - Het opgezogen product overeenkomstig de wettelijke voorschriften als afval afvoeren. Afvalzak van polyethyleen afvoeren - De stofzuiger inschakelen en de filtercassette schoon trillen: de schakelaar van het trilmechanisme (2) naar RECHTS in de stand „MAN“ draaien en weer loslaten. Het trilmechanisme reinigt de filtercassette (22) gedurende ca. 10 sec. - De zuiger uitschakelen: de schakelaar (1) op de stand „OFF“ zetten. - Stofmasker opzetten. - De zuigslang verwijderen, zuigopening (17) met de sluitstop (18) afsluiten. - Vergrendelingen (15) openen. Het bovenste gedeelte (14) van het reservoir (16) nemen. Vóór het wegnemen van het bovenste gedeelte de schakelaar (1) op de stand „ON/MAX“ zetten, zodat eventueel vrijkomend stof wordt opgezogen. - De afvalzak van polyethyleen (11) voorzichtig van de zuigopening (17) naar achteren uittrekken. De rand van de afvalzak van polyethyleen afsluiten door het deksel om te klappen. - Het opgezogen product conform de wettelijke voorschriften als afval afvoeren.

9.2 Speciale reinigingsinstructies

Machines uit de klasse M moeten, alvorens ze uit de gevarenzone worden genomen, aan de buitenkant afgezogen en gereinigd of met afdichtmiddelen behandeld worden. Alle machineonderdelen moeten als verontreinigd worden beschouwd wanneer ze uit de gevarenzone worden genomen. Daarom moeten passende maatregelen worden getroffen om verspreiding van stof te voorkomen. Bij het uitvoeren van onderhouds- en reparatiewerkzaamheden moeten alle verontreinigde voorwerpen die niet naar tevredenheid gereinigd kunnen worden, afgevoerd worden. Dergelijke voorwerpen moeten in niet- doorlatende zakken in overeenstemming met de actuele voorschriften voor het opruimen van dit soort afval afgevoerd worden.

10.1 Algemene informatie

Vóór het onderhoud altijd het apparaat uitschakelen en de accu-pack verwijderen. Het apparaat reinigen (zie hoofdstuk 9.). Voer nooit onderhoudswerkzaamheden aan beschadigde accu's uit. Er mag uitsluitend door de fabrikant of erkende servicewerkplaatsen onderhoud aan de accu's worden uitgevoerd. Voor het onderhoud door de gebruiker moet de zuiger gedemonteerd, schoongemaakt en onderhouden worden, zonder dat dit gevaar oplevert voor onderhoudspersoneel en andere personen. Voorzorgsmaatregelen Tot de passende voorzorgsmaatregelen behoren de reiniging voorafgaande aan de demontage, het treffen van maatregelen voor de lokaal gefilterde gecontroleerde ventilatie op de plaats waar het apparaat wordt gedemonteerd, de reiniging van het onderhoudsgebied en een geschikte persoonlijke veiligheidsuitrusting.

10.2 Afnemen van het zuigvermogen

Wanneer het zuigvermogen afneemt, moeten onderstaande maatregelen worden genomen:

1. de schakelaar van het trilmechanisme (2) naar

afvalzak van polyethyleen (11) vervangen.

3. De filtercassettes (22) vervangen of onder

stromend water uitwassen, goed laten drogen en weer inzetten.

10.3 Filtercassettes (22) vernieuwen

De schakelaar van het trilmechanisme (2) naar RECHTS in de stand „MAN“ draaien en weer loslaten. Het trilmechanisme reinigt de filtercassette (22) gedurende ca. 10 sec. Met een munt of vergelijkbaar voorwerp de vergrendelknop (19) van de grendel (20) 90° tegen de klok in draaien en de grendel (20) naar achteren drukken. De kap openklappen en de filtercassettes (22) naar boven uitnemen. De uitgenomen filtercassettes direct in een stofdichte kunststof zak afsluiten en volgens de voorschriften afvoeren. Nieuwe filtercassettes plaatsen, let er hierbij op dat de filtercassettes netjes en stevig vastzitten.

10.4 Motorveiligheidsfilter

De motorveiligheidsfilter regelmatig controleren. Mocht de motorveiligheidsfilter (21) verontreinigd zijn, dan duidt dit op defecte filtercassettes (22): - Filtercassettes (22) vernieuwen. - De motorveiligheidsfilter (21) vervangen of onder stromend water uitwassen, goed laten drogen en weer inzetten.

10. OnderhoudNEDERLANDS nl

LET OP - De watersensor regelmatig reinigen en bij tekenen van beschadiging onderzoeken.

10.6 Technische controle

Ten minste jaarlijks moet door de fabrikant of iemand die hiervoor geschoold is een stoftechnische controle uitgevoerd worden, bijv. op beschadiging van de filtercassettes, de dichtheid van het apparaat en de werking van de controleapparatuur. Voor het onderhoud door de gebruiker moet de zuiger gedemonteerd, schoongemaakt en onderhouden worden, zonder dat dit gevaar oplevert voor onderhoudspersoneel en andere personen. Voorzorgsmaatregelen Tot de passende voorzorgsmaatregelen behoren de reiniging voorafgaande aan de demontage, het treffen van maatregelen voor de lokaal gefilterde gecontroleerde ventilatie op de plaats waar het apparaat wordt gedemonteerd, de reiniging van het onderhoudsgebied en een geschikte persoonlijke veiligheidsuitrusting. Bij het uitvoeren van onderhouds- en reparatiewerkzaamheden moeten alle verontreinigde voorwerpen die niet naar tevredenheid gereinigd kunnen worden, afgevoerd worden. Dergelijke voorwerpen moeten in niet- doorlatende zakken in overeenstemming met de actuele voorschriften voor het opruimen van dit soort afval afgevoerd worden. Als het volumestroom-controlelampje (6) brandt of er een akoestisch signaal klinkt, moet de vlies- filterzak worden geleegd. Alle LED's van de capaciteits- en signaalindicatie (3) knipperen

• Storing - de beide accu-packs verwijderen en weer plaatsen

• Alleen een 18V-accu-pack geplaatst? - 2 accu-packs plaatsen.

• Turbine geblokkeerd? - zie het hoofdstuk Reparatie. 1 LED van de capaciteits- en signaalindicatie (3) knippert

• Permanent claxonneren: als voorwaarschuwing vlak voor het uitschakelen.

• 3 sec. lang claxonneren: de sensor voor het waterpeil werd geactiveerd. Reservoir legen. Volumestroom-controlelampje

• 1 sec. aan, 1 sec. uit: volumestroom in de slang onder de vastgestelde waarde of het reservoir is vol Permanent aan: waterpeil bereikt/stofreservoir vol Afnemen van het zuigvermogen: Neem de aanwijzingen in het hoofdstuk Reiniging in acht.

• Motorveiligheidsfilter (21) dichtgelopen? - zie hoofdstuk 10.

• Mondstuk, buis of slang verstopt? - reinigen. Apparaat start niet:

• Accu-pack leeg? - laden.

• Accu-pack geplaatst? - plaatsen.

• Is het bovenste gedeelte (14) correct gesloten? - sluiten

• Heeft de watersensor het apparaat uitgeschakeld? - reservoir legen; uit- en weer inschakelen.

• Staat de hoofdschakelaar (1) in de stand „AUTO“? - de hoofdschakelaar (1) naar RECHTS draaien. Zie hoofdstuk 7.1.

• De zuiger wordt niet door een elektrisch gereedschap in- of uitgeschakeld, hoewel de hoofdschakelaar naar links op de stand „AUTO“ is gedraaid. - De CordlessControl-zender controleren (op de knop drukken). Is de draadloze verbinding in orde, dan de zender rechtstreeks op het elektrisch gereedschap monteren.

• Accu-pack defect? Zie het hoofdstuk Reparatie. Stof in het reservoir bij ingebrachte vlies- filterzak:

• Positie van de draaischakelaar is verkeerd. Zie hoofdstuk 6.1. De afvalzak van polyethyleen wordt tegen de filtercassettes (22) aan gezogen:

• Positie van de draaischakelaar is verkeerd. Zie hoofdstuk 6.2. Geen ingrepen aan het apparaat uitvoeren. Neem contact op met een geautoriseerde werkplaats of de Metabo- klantenservice (zie hoofdstuk 13. Reparatie)

Gebruik alleen origineel Metabo-toebehoren. Als u toebehoren wilt aanschaffen, doe dit dan bij uw leverancier. Zie pagina 4. A Vlies-filterzak 5 stuks = 1 set B Afvalzak van polyethyleen M 5 stuks = 1 set C Filtercassette M, polyester, met nanocoating 2 stuks = 1 set D Filtercassette M, polyester 2 stuks = 1 set

E Motorveiligheidsfilter (1 stuk) Er moeten 2 stuks worden besteld. F Zuigslang (elektrisch geleidend) G Zuigbuis (2 stuks), kunststof H Zuigbuis (2 stuks), verchroomd I Tussenstuk voor handgreep J Aansluitmof K Aansluitmof L Vloermondstuk M Vloermondstuk-set (met vloerinzetstuk en inzetstuk voor het nat zuigen) N Accu-packs O Acculaders Reparaties aan apparaten mogen uitsluitend door een erkende vakman worden uitgevoerd! Alleen originele Metabo-reserveonderdelen gebruiken. Neem voor elektrisch gereedschap van Metabo dat gerepareerd moet worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren. Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service Accu-packs mogen niet bij het huisvuil worden gegooid! Lever defecte of afgedankte accu-packs in bij de Metabo-handelaar! Accu-packs niet in het water gooien. Alleen voor EU-landen: Geef uw apparaten nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EG inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan naar nationale wetgeving moeten oude apparaten gescheiden ingezameld en op milieuvriendelijke wijze afgevoerd worden. Ontlaad eerst het accu-pack in het elektrisch gereedschap alvorens deze af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren). Toelichting op de gegevens van pagina 2. Wijzigingen en technische verbeteringen voorbehouden. K =stofklasse. Conform EN 60335-2-69. lxbxh =afmetingen buitenkant IP =beschermingsgraad U =netspanning F =netfrequentie A =stroomsterkte N =voedingskabel

=max. onderdruk (van slang)

=max. onderdruk (van ventilator)

max2 =max. debiet (ventilator) V =max. reservoirinhoud m =gewicht (zonder netkabel) Toegestane omgevingstemperatuur tijdens het gebruik: -20°C tot 50°C (beperkt vermogen bij temperaturen beneden 0°C). Toegestane omgevingstemperatuur tijdens de opslag: 0°C tot 30°C Gelijkstroom Typische A-gekwalificeerd geluidsniveau (IEC 60335-2-69):

=geluidsvermogensniveau Tijdens het werken kan het geluidsniveau 80 dB(A) overschrijden. Draag gehoorbescherming! Meetgegevens vastgesteld volgens de norm EN 60704. ~ wisselstroom De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).
