Produkttyp	Staubsauger Klasse M für giftige Stäube (gemäß EN 60335-2-69)
Marke	Metabo
Modell	ASR 3618 BL 25 M SC
Stromversorgung	Li-Ion Akku 36 V oder 2 × 18 V (empfohlene Kapazität ≥ 8,0 Ah)
Behältervolumen	25 l
Staubklasse	M (Expositionsgrenzwert ≥ 0,1 mg/m³)
Verwendungszweck	Trockene Stäube, nicht brennbare Flüssigkeiten, Holzstäube, gefährliche Stäube
Hauptfunktionen	Automatikmodus (CordlessControl), automatischer Rüttler, Durchflusskontrollanzeige, Saugen von Stäuben und Flüssigkeiten, Wiederanlaufschutz
Durchmesser des mitgelieferten Saugschlauchs	35 mm
Saugstufen	3 Stufen (1-3) im manuellen und automatischen Modus
Hauptfiltertyp	Filterkassette M (Polyester mit Nanobeschichtung optional)
Beutelkapazität	Vliesfilterbeutel oder PE-Entsorgungsbeutel
Filterreinigung	Automatischer oder manueller Rüttler; wasserabspülbar (vollständige Trocknung erforderlich)
Wassersensor	Ja, stoppt den Motor bei vollem Behälter
Betriebstemperatur	-20 °C bis 50 °C (eingeschränkte Leistung unter 0 °C)
Lagertemperatur	0 °C bis 30 °C
Schallpegel	Bis zu 80 dB(A) – Gehörschutz tragen
Mitgeliefertes Zubehör	Saugschlauch 35 mm, Saugrohre, Bodendüse, Verbindungsmuffen
Verfügbare Ersatzteile	Filterbeutel, Filterkassetten, Motorschutzfilter, Schlauch, Akkus, Ladegeräte
Empfohlene Wartung	Regelmäßige Behälterentleerung, Reinigung von Filter und Wassersensor, jährliche technische Überprüfung
Sicherheit	Keine brennbaren Stäube, Asbest, Lösungsmittel saugen; bei Entleerung geeignete PSA verwenden

Häufig gestellte Fragen - ASR 3618 BL 25 M SC METABO

Wie schalte ich den Staubsauger ein?

Drehen Sie den Hauptschalter (1) nach RECHTS für den manuellen Modus (Stufen 1-3) oder nach LINKS für den Automatikmodus. Das Gerät schaltet sich sofort ein. Im Automatikmodus reagiert der Staubsauger auf das Einschalten eines mit einem CordlessControl-Sender ausgestatteten Werkzeugs oder über die Taste am Sender.

Wie verwende ich den Automatikmodus?

Stellen Sie den Hauptschalter (1) auf die Position LINKS (Modus AUTO). Der Staubsauger schaltet sich automatisch ein und aus, wenn das über CordlessControl verbundene Elektrowerkzeug ein- bzw. ausgeschaltet wird. Bei fehlender Absaugung schaltet sich das Gerät nach 10 Stunden aus (Sleep-Modus). Zum Reaktivieren drehen Sie den Schalter auf OFF und dann wieder auf AUTO, oder drücken Sie die Taste des Kapazitätsanzeigers (4).

Was tun, wenn die Durchflusskontrollanzeige leuchtet?

Die Anzeige (6) und ein Signalton weisen auf einen unzureichenden Luftstrom hin. Überprüfen Sie: 1) Reinigen oder ersetzen Sie die Filterkassetten (22) über den Rüttler (MAN oder AUTO). 2) Leeren Sie den Auffangbehälter oder ersetzen Sie den Filterbeutel. 3) Reinigen Sie den Saugschlauch. 4) Überprüfen Sie die Einstellung des Schlauchdurchmessers am Drehknopf (5).

Wie reinige ich die Filterkassetten?

Verwenden Sie den Rüttler: Drehen Sie den Rüttlerschalter (2) für ca. 10 Sekunden auf MAN (rechts). Im AUTO-Modus wird der Rüttler automatisch während der Pausen aktiviert. Sie können die Kassetten auch unter fließendem Wasser abspülen, vollständig trocknen und wieder einsetzen. Ersetzen Sie sie, wenn sie verschmutzt oder beschädigt sind.

Kann ich mit diesem Staubsauger Flüssigkeiten aufsaugen?

Ja, der Staubsauger kann nicht brennbare Flüssigkeiten aufsaugen. Verwenden Sie vorzugsweise einen PE-Entsorgungsbeutel (11). Die Filterkassetten (22) sind für Wasser geeignet. Entfernen Sie vor dem Aufsaugen von Flüssigkeit trockene Stäube. Der Wassersensor stoppt den Motor, wenn der Behälter voll ist. Trocknen Sie nach Gebrauch die Filter und den Behälter, bevor Sie wieder Stäube aufsaugen.

Wie ersetze ich den Filterbeutel?

Schalten Sie das Gerät aus und entfernen Sie die Akkus. Öffnen Sie die Rastverschlüsse (15) und nehmen Sie den Oberteil ab. Bei einem Vliesbeutel (12) drehen Sie das rote Ventil auf SCHLIEßEN, ziehen Sie den Beutel am Bund heraus, schließen Sie den Deckel und entsorgen Sie ihn. Bei einem PE-Beutel (11) drehen Sie das Ventil auf ÖFFNEN, nehmen Sie den Beutel heraus, schließen Sie den Bund und entsorgen Sie ihn. Setzen Sie den Oberteil wieder auf und schließen Sie ihn.

Was bedeutet das Tonsignal?

Ein intermittierender Warnton (1/10 s an, 1 s aus) zeigt an, dass der Akku in 20 Sekunden entladen ist. Ein Dauersignal kündigt das bevorstehende Abschalten an. Ein Dauersignal von 3 Sekunden bedeutet, dass der Wassersensor ausgelöst hat (Behälter voll). Ein Blinken der Durchflussanzeige (1 s an, 1 s aus) weist auf unzureichenden Durchfluss oder vollen Behälter hin.

Wie wähle ich den Durchmesser des Saugschlauchs?

Verwenden Sie den Drehknopf (5), um den Durchmesser des angeschlossenen Schlauchs einzustellen. Optionen: 15 mm, 27 mm, 32 mm, 35 mm (mitgeliefert), 42 mm. Die korrekte Einstellung ermöglicht der Durchflusskontrollanzeige (6) die Überwachung des Volumenstroms und gegebenenfalls die Auslösung von Warnungen.

Welches Zubehör ist verfügbar?

Das originale Metabo Zubehör umfasst: Vliesfilterbeutel (A), PE-Entsorgungsbeutel (B), Filterkassette M mit Nanobeschichtung (C), Standard-Filterkassette M (D), Motorschutzfilter (E), Saugschlauch (F), Saugrohre aus Kunststoff (G) oder verchromt (H), Griffzwischenstück (I), Verbindungsmuffen (J, K), Bodendüse (L), Satz Bodendüsen (M), Akkus (N), Ladegeräte (O).

Wie transportiere ich den Staubsauger sicher?

Verschließen Sie die Saugöffnung (17) mit dem Stopfen (18). Verbinden Sie die Enden des Schlauchs, um Staubaustritt zu vermeiden. Wickeln Sie den Schlauch um den Staubsauger. Verstauen Sie das Zubehör in Plastiktüten. Stellen Sie sicher, dass der Oberteil (14) fest am Auffangbehälter sitzt und die Rastverschlüsse (15) geschlossen sind.

BEDIENUNGSANLEITUNG ASR 3618 BL 25 M SC METABO

de Originalbetriebsanleitung 5

en Original instructions 14

fr Notice originale 23

Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)

*4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

A			630343000(25 l) (5x)		ø 35 mm	630317000
B			630275000(25 l) (5x)			630796000ø 40/4
C		nano 631894000 polyester 631934000				630798000ø 28/3
D
E			344 101 280	L		ø 35 mm 360 mm
F		ø 35 mm 4m	630177000	M		ø 35 mm 370 mm
G		0,4 m	630314000ø 35 mm	N		8,0 Ah 625369000 10,0 Ah 625549000
					'ower	5,2 Ah 625529000
H		ø 35 mm 0,4 m	631363000	O		, ASC 145, 5 Duo, etc.

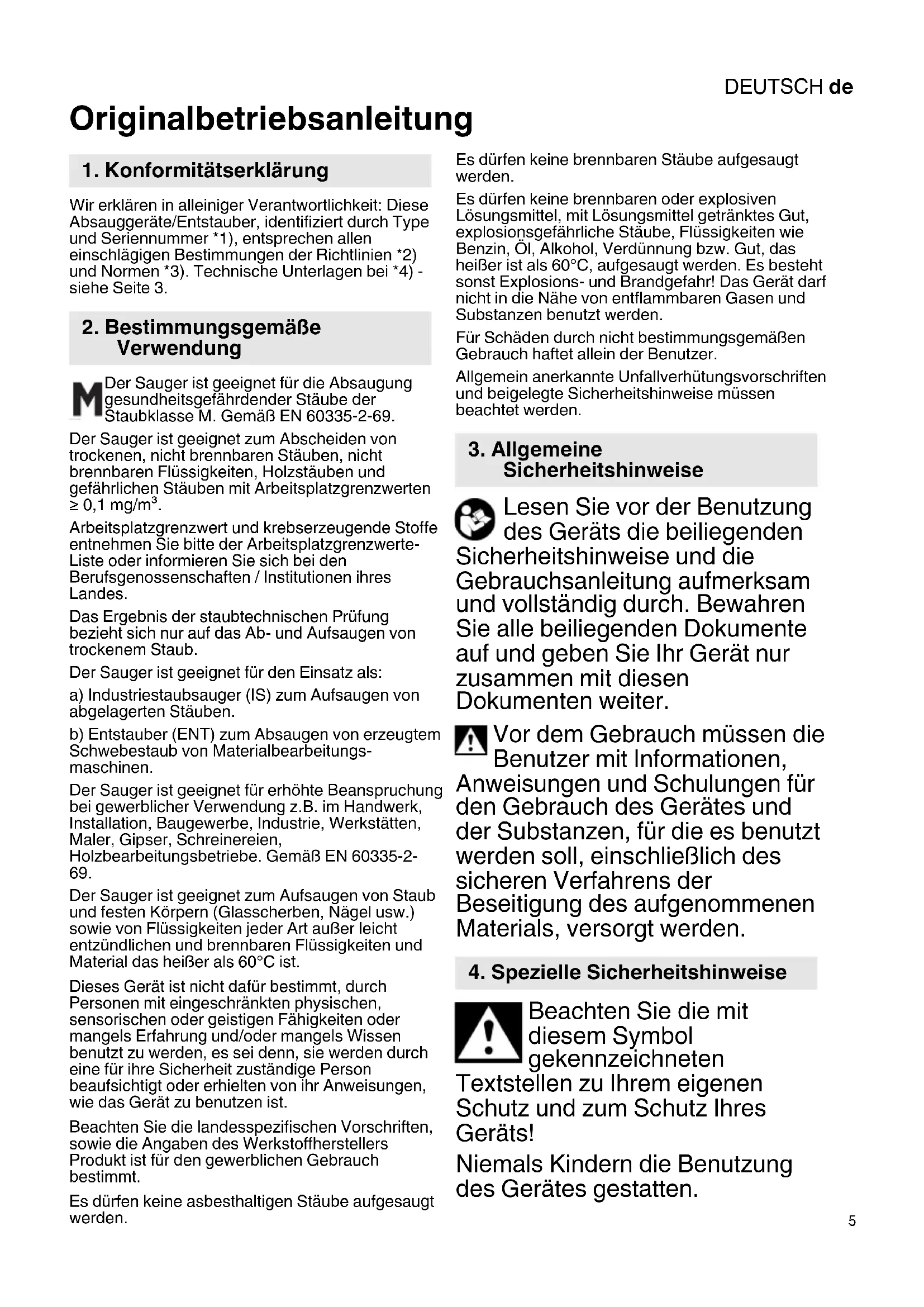

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese Absauggeräte/Entstauber, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3.

2. Bestimmungsgemäße Verwendung

M Der Sauger ist geeignet für die Absaugung gesundheitsgefährdender Stäube der Staubklasse M. Gemäß EN 60335-2-69.

Der Sauger ist geeignet zum Abscheiden von trockenen, nicht brennbaren Stäuben, nicht brennbaren Flüssigkeiten, Holzstäuben und gefährlichen Stäuben mit Arbeitsplatzgrenzwerten ≥ 0,1 mg/m ^3 .

Arbeitsplatzgrenzwert und krebserzeugende Stoffe entnehmen Sie bitte der Arbeitsplatzgrenzwerte-Liste oder informieren Sie sich bei den Berufsgenossenschaften / Institutionen ihres Landes.

Das Ergebnis der staubtechnischen Prüfung bezieht sich nur auf das Ab- und Aufsaugen von trockenem Staub.

Der Sauger ist geeignet für den Einsatz als:

a) Industriestaubsauger (IS) zum Aufsaugen von abgelagerten Stäuben.

b) Entstauber (ENT) zum Absaugen von erzeugtem Schwebestaub von Materialbearbeitungsmaschinen.

Der Sauger ist geeignet für erhöhte Beanspruchung bei gewerblicher Verwendung z.B. im Handwerk, Installation, Baugewerbe, Industrie, Werkstätten, Maler, Gipser, Schreinereien, Holzbearbeitungsbetriebe. Gemäß EN 60335-2-69.

Der Sauger ist geeignet zum Aufsaugen von Staub und festen Körpern (Glasscherben, Nägel usw.) sowie von Flüssigkeiten jeder Art außer leicht entzündlichen und brennbaren Flüssigkeiten und Material das heißer als 60°C ist.

Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Beachten Sie die landesspezifischen Vorschriften, sowie die Angaben des Werkstoffherstellers Produkt ist für den gewerblichen Gebrauch bestimmt.

Es dürfen keine asbesthaltigen Stäube aufgesaugt werden.

Es dürfen keine brennbaren Stäube aufgesaugt werden.

Es dürfen keine brennbaren oder explosiven Lösungsmittel, mit Lösungsmittel getränktes Gut, explosionsgefährliche Stäube, Flüssigkeiten wie Benzin, Öl, Alkohol, Verdünnung bzw. Gut, das heißer ist als 60°C, aufgesaugt werden. Es besteht sonst Explosions- und Brandgefahr! Das Gerät darf nicht in die Nähe von entflammbaren Gasen und Substanzen benutzt werden.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Lesen Sie vor der Benutzung des Geräts die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Gerät nur zusammen mit diesen Dokumenten weiter.

Vor dem Gebrauch müssen die Benutzer mit Informationen, Anweisungen und Schulungen für den Gebrauch des Gerätes und der Substanzen, für die es benutzt werden soll, einschließlich des sicheren Verfahrens der Beseitigung des aufgenommenen Materials, versorgt werden.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten

Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Geräts!

Niemals Kindern die Benutzung des Gerätes gestatten.

DEUTSCHde

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Achtung! Nur das dem Gerät beiliegende oder das in der Gebrauchsanleitung festgelegte Zubehör verwenden. Die Verwendung anderen Zubehörs kann die Sicherheit beeinträchtigen. Nur den mitgelieferten Schlauch und den mitgelieferten Saugbehälter verwenden.

Andere Arbeiten als hier beschrieben, dürfen nicht ausgeführt werden.

Bei Zweckentfremdung, unsachgemäßer Bedienung oder nicht fachgerechter Reparatur, wird keine Haftung für eventuelle Schäden übernommen.

Bei Nichtgebrauch des Gerätes, Schlauch am Gerät belassen, um zu verhindern, dass Staub unbeabsichtigt austritt. Die Saugöffnung (17) mit Verschlussstopfen (18) verschließen, die Schlauchenden zusammenstecken, damit kein Staub austritt.

Geräte einschließlich Zubehör nicht in Betrieb nehmen, wenn:

- Gerät erkennbare Schäden (Risse/Brüche) aufweist, - Verdacht auf einen unsichtbaren Defekt (nach einem Sturz) besteht.

Düse, Schlauch oder Rohr nicht auf Menschen oder Tiere richten.

WARNUNG - Bei Austritt von Schaum oder Wasser sofort abschalten. Behälter und ggf. Faltenfilter entleeren.

Nie auf das Gerät steigen oder sitzen.

Schlauch immer so verlegen, dass keine Stolpergefahr besteht.

Gerät nicht unbeaufsichtigt lassen. Bei längerer Arbeitsunterbrechung Akkupacks entnehmen.

Der Sauger darf im Freien nicht unter nassen Bedingungen verwendet oder aufbewahrt werden.

ACHTUNG - Diese Maschine darf nur in Innenräumen aufbewahrt werden.

Säure, Azeton und Lösungsmittel können Geräteteile anätzen.

Vor jeder Wartung, dem Reinigen des Gerätes und nach jedem Gebrauch das Gerät ausschalten und Akkupacks entnehmen.

Dampfstrahlgeräte und Hochdruckreiniger dürfen zur Reinigung des Saugers nicht verwendet werden.

Das Deckelinnere ist immer trocken zu halten.

Verkeimung durch langfristig nicht erfolgte Reinigung, speziell beim Einsatz in lebensmittelverarbeitenden Betrieben: Immer sofort nach Gebrauch das Gerät reinigen und desinfizieren.

Gerät nie bei Regen oder Gewitter im Freien öffnen.

Das Gerät darf nicht in explosionsgefährdeten Räumen betrieben werden.

Auf sicheren Stand des Saugers achten.

Es muss eine ausreichende Luftwechselrate L in dem Raum vorhanden sein, wenn die Abluft in den Raum zurückgeht. Beachten Sie Ihre nationale Bestimmung.

Achtung! Dieses Gerät enthält gesundheitsschädlichen Staub. Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzausrüstung tragen.

⚠ Warning vor allgemeiner Gefahr!

Vorsicht! Benutzen Sie das Gerät nicht, ohne die

Gebrauchsanleitung gelesen zu haben!

WARNUNG - Bedienungspersonen müssen angemessen in den Gebrauch dieses Saugers und der Stoffe, für die er benutzt werden soll, unterwiesen werden.

Warnschild für Maschinen der Staubklasse M:

M ! i M

Bei Leerungs- und Wartungsvorgängen beachten: Das Gerät vor dem Öffnen reinigen. Tragen sie eine Staubmaske. Vermeiden Sie, dass unbeteiligte Personen mit Staub belastet werden. Für örtliche gefiltrte Zwangsentlüftung sorgen. Anschließend den Wartungsbereich reinigen. Nicht ohne das vollständige Filtrationssystem betreiben.

(Filterkassetten und PE-Entsorgungsbeutel oder alternativ Vlies-Filterbeutel).

Die Prüfung nach EN 60335 Teil 1 und 69 ergab, dass die sicherheitstechnischen Anforderungen in Bezug auf die elektrische Sicherheit auch beim Aufsaugen eines Wasser-Luft-Gemisches erfüllt sind.

4.1 Verwendung und Behandlung von Akkugeräten

• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
• Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
• Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
• Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
• Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265 °F) können eine Explosion hervorrufen.
• Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.
• Akkupacks aus der Maschine entnehmen. bevor irgendeine Umrüstung, Wartung oder Reinigung vorgenommen wird.

Akkupacks vor Nässe schützen!

DEUTSCHde

Akkupacks nicht dem Feuer aussetzen!

• Keine defekten oder deformierten Akkupacks verwenden!
• Akkupacks nicht öffnen!
• Kontakte der Akkupacks nicht berühren oder kurzschließen!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in

Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!

- Bei einer defekten Maschine den Akkupack aus der Maschine nehmen.

Transport von Li-Ion-Akkupacks:

• Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrgutrecht (UN 3480 und UN 3481). Klären Sie beim Versand von Li-Ion Akkupacks die aktuell gültigen Vorschriften. Informieren sie sich ggfs. bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich.
• Versenden Sie Akkupacks nur, wenn das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschine nehmen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

5. Überblick

Siehe Seite 2.

1 Hauptschalter
2 Rüttler-Schalter
3 Kapazitäts- und Signalanzeige
4 Taste der Kapazitätsanzeige
5 Drehschalter zur Wahl des Absaugschlauch-Durchmessers
6 Volumenstrom-Kontrollanzeige
7 Akkupack-Entriegelung *
8 Akkupack(s) *
9 Schutzabdeckung (Akkupacks)

10 Verriegelung (zum Arretieren der Schutzabdeckung)

11 PE-Entsorgungsbeutel *
12 Vlies-Filterbeutel *
13 Schlauchhaken
14 Oberteil
15 Rastverschluss
16 Unterteil
17 Saugöffnung
18 Verschlusstopfen
19 Verriegelungsknopf
20 Riegel (zum Öffnen der Haube für Filterkassetten-Wechsel)
21 Motorschutzfilter
22 Filterkassette (nach IFA C)

* ausstattungsabhängig / nicht im Lieferumfang enthalten

6. Inbetriebnahme

6.1 Vlies-Filterbeutel einsetzen

Wir empfehlen die Verwendung von Vlies-Filterbeuteln bei:

- Anwendungen, bei denen kleine Mengen von Feinstaub entstehen (z.B. An- und Abschleifen von Farb- und Lackbeschichtungen, Absaugen von kurzen Bohrarbeiten mit geringen Durchmessern < 10 mm, etc.). - Einsatz von Maschinen, wie z.B.: Oberfräsen, Hobelmaschinen, kleinen Schleifmaschinen, etc. Gerät an Hauptschalter (1) ausschalten, Akkupacks (8) entnehmen, Rastverschlüsse (15) öffnen. Oberteil (14) vom Behälter (16) nehmen.

Den roten Drehschieber (im Innern der Ansaugöffnung) bis zum Anschlag verdrehen: der Text „CLOSE“ zeigt nach oben zur Markierung ▲.

Neuen Vlies-Filterbeutel am Flansch fassen und mit seiner Öffnung, zuerst über die Rastnase am unteren Teil der Saugöffnung führen, dann bis zum Anschlag auf die Saugöffnung aufstecken. Oberteil (14) wieder auf Behälter (16) setzen, Rastverschlüsse (15) schließen.

6.2 PE-Entsorgungsbeutel einsetzen

PE-Entsorgungsbeutel (11) sind geeignet zum Nass- und Trockensaugen.

Wir empfehlen die Verwendung von PE-Entsorgungsbeuteln bei:

• Anwendungen, bei denen größere Mengen von Feinstaub entstehen (z.B. Abfräsen von Putzflächen, An- und Abschleifen von Estrichen, etc.).
• Einsatz von Maschinen, wie z.B.: Sanierungsfräsen, Sanierungschleifern, Trockenbauschleifern, Mauernutfräsen, etc.

Rüttler-Schalter (2) nach LINKS in Stellung „AUTO“ drehen.

Gerät ausschalten, Akkupacks (8) entnehmen, Rastverschlüsse (15) öffnen. Oberteil (14) vom Behälter (16) nehmen.

Den roten Drehschieber (im Innern der Ansaugöffnung) bis zum Anschlag verdrehen: der Text „OPEN“ zeigt nach oben zur Markierung ▲.

PE-Entsorgungsbeutel (11) am Flansch fassen und mit seiner Öffnung, zuerst über die Rastnase am unteren Teil der Saugöffnung führen, dann bis zum Anschlag auf die Saugöffnung aufstecken.

Den PE-Entsorgungsbeutel (11) gleichmäßig auf dem Behälterboden ausbreiten. Die Ränder des PE-Entsorgungsbeutels so über den Behälterrand legen, dass der PE-Entsorgungsbeutel vom aufgesetzten Oberteil (14) rundherum festgeklemmt wird.

Oberteil (14) wieder auf Behälter (16) setzten, Rastverschlüsse (15) schließen.

6.3 Akkupack

Vor der Benutzung Akkupacks aufladen. Laden Sie Akkupacks bei Leistungsabfall wieder auf.

Anweisungen zum Laden von Akkupacks finden Sie in der Betriebsanleitung des Metabo-Ladegerätes.

Bei Li-Ion-Akkupacks mit Kapazitäts- und Signalanzeige (3) (ausstattungsabhängig):

- Taste (4) drücken und der Ladezustand wird durch die LED-Leuchten angezeigt.

- Blinkt eine LED-Leuchte, ist der Akkupack (sind die Akkupacks) fast leer und muss (müssen) wieder aufgeladen werden.

Akkupack einsetzen, entnehmen

Entweder einen 36-V-Akkupack oder zwei 18-V-Akkupacks verwenden.

- Empfohlene Kapazität 8,0 Ah und größer. Die Verwendung von Akkupacks mit kleinerer Kapazität (Ah) reduzieren die Nutzungsdauer aber nicht die Saugleistung.

- Empfehlenswert ist die Verwendung von Akkupacks mit gleicher Sachnummer.

- Es dürfen Akkupacks mit unterschiedlicher Kapazität (Ah) verwendet werden. In diesem Fall bestimmt der Akkupack mit der kleineren Kapazität (Ah) die Nutzungsdauer.

Einsetzen: Verriegelung (10) nach unten schieben und Schutzabdeckung (9) nach unten klappen. Akkupack(s) (8) bis zum Einrasten einschieben. Schutzabdeckung (9) schließen.

Entnehmen: Verriegelung (10) nach unten schieben und Schutzabdeckung (9) nach unten klappen. Taste zur Akkupack-Entriegelung (7) drücken und Akkupack(s) (8) herausziehen. Schutzabdeckung (9) schließen.

7. Das Gerät

7.1 Gerät ein-/ausschalten, Einschalt-Automatik

Ausschalten: Hauptschalter (1) in Stellung „OFF“ drehen. (Kapazitätsanzeige ist aus. Das Gerät verbraucht keinen Strom!)

Automatik: Hauptschalter (1) nach LINKS drehen (Saugleistungs-Stufe 1 - 3). Das Gerät wird durch „CORDLESS CONTROL“ ein- und ausgeschaltet. (Kapazitätsanzeige (3) zeigt die Akkukapazität an).

Hinweis zu „Automatik“: Ist der Schalter nach links auf Automatik gedreht, ist der Sauger 10 Stunden in Betriebsbereitschaft (Standby, Kapazitätsanzeige (3) zeigt die Akkukapazität an). Ohne Saugen schaltet sich das Gerät 10 Stunden nach dem letzten Arbeitsgang automatisch aus (sleep mode, Kapazitätsanzeige aus, das Gerät verbraucht keinen Strom!).

Zum Aufwecken (Standby wieder herstellen), Hauptschalter (1) auf "OFF" und danach wieder nach LINKS drehen oder die Taste der Kapazitätsanzeige (4) drücken.

Hinweis zu „CordlessControl“: Das Gerät startet/stoppt automatisch beim Ein-/Ausschalten des mit einem CordlessControl-Sender ausgerüsteten Elektrowerkzeugs (Saugschlauch). Auch manuelles Starten/Stoppen des Saugers ist durch Knopfdruck am CordlessControl-Sender möglich. Die Gebrauchsanleitung des CordlessControl-Senders beachten.

Manuell: Hauptschalter (1) nach RECHTS drehen (Saugleistungs-Stufe 1 - 3). Das Gerät läuft dauerhaft. (Kapazitätsanzeige (3) zeigt die Akkukapazität an).

7.2 Rüttler ein-/ausschalten, Rüttler-Automatik

Der Rüttler reinigt die Filterkassetten, indem Staub abgerüttelt wird.

Ausschalten: Rüttler-Schalter (2) in Stellung „OFF“ drehen.

Automatik: Rüttler-Schalter (2) nach LINKS in Stellung „AUTO“ drehen.

- Wenn der bei einem Sauger der Klasse M vorgeschriebene Luftstrom zu gering ist, dann leuchtet die Volumenstrom-Kontrollanzeige (6) und es ertönt ein akustisches Signal. Während der nächsten Arbeitspause, reinigt der Rüttler die Filterkassetten automatisch für ca. 10 sec.

Manuell (z.B. bei nachlassender Saugleistung): Während einer Arbeitspause oder vor Arbeitsbeginn den Rüttler-Schalter (2) nach RECHTS in Stellung „MAN“ drehen und wieder loslassen. Der Rüttler reinigt die Filterkassetten für ca. 10 sec.

7.3 Volumenstrom-Kontrollanzeige

Wenn der Luftstrom zu gering ist, dann leuchtet die Volumenstrom-Kontrollanzeige (6) und esertönt ein akustisches Signal.

Mögliche Ursachen:

- Filterkassetten verschmutzt -> Rüttler-Schalter (2) in Stellung „MAN“ oder „AUTO“ drehen. (Ggf. Filterkassetten (22) auswaschen oder erneuern, siehe Kapitel 10.2)

- Behälter voll-> Behälter leeren

- Verstopfungen im Saugschlauch-> reinigen

- Der Durchmesser der Absaugkanäle von der abgesaugten Maschine ist zu klein.

7.4 Drehschalter zum Einstellen des Saugschlauch-Durchmessers

Am Drehschalter (5) den Durchmesser des angebrachten Saugschlauches einstellen (mitgelieferter Saugschlauch: 35 mm).

Steht Hauptschalter (1) auf Stellung „AUTO“ oder „MAN“, wird der Volumenstrom überwacht.

DEUTSCHde

Beim Unterschreiten eines bestimmten Volumenstrom-Wertes leuchtet die Volumenstrom-Kontrollanzeige (6). Die Filterkassetten werden in den Arbeitspausen bei Stellung „AUTO“ des Rüttel-Schalters (2) automatisch abgerüttelt.

Bleibt der Volumenstrom-Wert trotzdem unterschritten, leuchtet die Volumenstrom-Kontrollanzeige (6) und bei Rüttler-Schalter (2) in Stellung „AUTO“, ertönt zusätzlich ein akustisches Signal (1 Sek. an, 1 Sek, aus), als Hinweis, dass der Behälter geleert, bzw. der Vlies-Filterbeutel (12) oder der PE-Entsorgungsbeutel (11) gewechselt werden muss.

max.	_min
15 mm	13 m^3/h
27 mm	41 m^3/h
32 mm	58 m^3/h
35 mm	73 m^3/h
42 mm	100 m^3/h

Hinweis: Bei einem Saugschlauch-Durchmesser von 19 mm oder kleiner und ungünstigen Strömungsbedingungen im Saugschlauch kann es u. U. vorkommen, dass die Volumenstrom-Kontrollanzeige (6) blinkt und das akustische Signal ertönt, obwohl der Vlies-Filterbeutel oder PE-Entsorgungsbeutel noch nicht entleert werden muss. In diesem Fall, den Schlauch gerade auslegen, reinigen.

Hinweis: Wenn es erforderlich ist, wegen eines Stauberzeugers (z.B. kleiner Durchmesser des Absaugkanals im Stauberzeuger, aber großer Saugschlauch-Durchmesser) den Drehschalter (5) auf einen kleineren Wert zu stellen, ist kein ausreichender Staubtransport im Saugschlauch gewährleistet. Es muss nach jedem Arbeitsgang der Saugschlauch vom Stauberzeuger abgezogen werden, um diesen freizusaugen.

Hinweis: Der im Lieferumfang enthaltene Saugschlauch hat einen Durchmesser von 35 mm.

8. Benutzung

8.1 Trockensaugen

Nur mit trockenen Filterkassetten, Gerät und Zubehör saugen. Im feuchten Zustand kann Staub haften bleiben und verkrusten.

Vlies-Filterbeutel (12) oder PE-Entsorgungsbeutel (11) immer zusammen mit Filterkassetten (22) verwenden.

8.2 Nassaugen

Gerät niemals ohne eingesetzte Filterkassetten (22) betreiben. Das Gerät kann zerstört werden. Außerdem kann Wasser austreten.

PE-Entsorgungsbeutel (11) können eingesetzt werden. Die Filterkassetten (22) sind zum Nassaugen geeignet.

Vor dem Nasssaugen trockenes Sauggut entfernen. Dadurch wird eine starke Verschmutzung und Verkrustung vermieden.

Der eingebaute Wassersensor schaltet den Motor bei vollem Behälter ab. Gerät entleeren. Wird das

Gerät nicht ausgeschaltet, bleibt weiterhin der Wiederanlaufschutz wirksam. Erst nach dem Abschalten und dem erneuten Einschalten ist das Gerät wieder betriebsbereit.

Nach dem Abschalten kann etwas Wasser aus dem Schlauch zurücklaufen.

Vor dem Entleeren zuerst den Saugschlauch aus der Flüssigkeit nehmen.

Bei anschließendem Trockensaugen trockene Filterkassetten einsetzen. (Bei häufigem Wechsel zwischen Trocken- und Nasssaugen empfehlen wir die Verwendung eines zweiten Satzes Filterkassetten.) Filterkassetten, Behälter und Zubehör komplett trocknen lassen, damit Staub nicht an feuchten Teilen haften bleibt.

8.3 Verwendung als Industriestaubsauger (IS):

Hauptschalter (1) nach RECHTS drehen (Stellung „MAN“).

Am Drehschalter (5) den Durchmesser des angebrachten Saugschlauches einstellen.

Beim Unterschreiten des Volumenstrom-Wertes, leuchtet die Volumenstrom-Kontrollanzeige(6), als Hinweis, dass der Behälter geleert, bzw. der Vlies-Filterbeutel (12) oder der PE-Entsorgungsbeutel (11) gewechselt werden muss oder der Filter gereinigt werden muss.

8.4 Verwendung als Entstauber (ENT):

Der Entstauber darf nur mit einer einzigen Staubquelle verbunden werden.

Hauptschalter (1) und Rüttelschalter (2) auf Stellung „AUTO“ stellen.

Am Drehschalter (5) den Durchmesser des angebrachten Saugschlauches einstellen. Detail-Informationen siehe Kapitel 7.4.

8.5 Transport

Die Saugöffnung (17) mit Verschlussstopfen (18) verschließen. Die Schlauchenden zusammenstecken, damit kein Staub austritt.

Saugschlauch um Sauger legen.

Zubehör in geeignete Kunststoffbeutel stecken und verschließen.

Oberteil (14) muss sicher mit Behälter (16) verbunden sein - prüfen Sie, dass die Rastverschlüsse (15) geschlossen sind.

9. Reinigung

9.1 Allgemeine Reinigungshinweise

Behälter und Zubehör mit Wasser reinigen. Oberteil (14) mit feuchtem Tuch abwischen.

Achtung! Dieses Gerät enthält gesundheitsschädlichen Staub. Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzausrüstung tragen.

Behälterentleerung

Nur zulässig bei Stäuben mit Arbeitsplatzgrenzwerten > 1mg/m ^3 .

• Akkupacks entnehmen.
• Saugschlauch entfernen, Saugöffnung (17) mit Verschlussstopfen (18) verschließen.
• Rastverschlüsse (15) öffnen. Oberteil (14) vom Behälter (16) nehmen.

Vlies-Filterbeutel entsorgen

• Akkupacks entnehmen.
• Staubmaske anziehen.
• Saugschlauch entfernen, Saugöffnung (17) mit Verschlussstopfen (18) verschließen.
• Rastverschlüsse (15) öffnen. Oberteil (14) vom Behälter (16) nehmen.
• Vlies-Filterbeutel (12) vorsichtig von Saugöffnung (18) nach hinten herausziehen. Flansch des Vlies-Filterbeutels durch Umklappen des Deckels verschließen.
• Sauggut gemäß den gesetzlichen Bestimmungen entsorgen.

PE-Entsorgungsbeutel entsorgen

• Sauger einschalten und Filterkassetten abrütteln: Rüttler-Schalter (2) nach RECHTS in Stellung „MAN“ drehen und wieder loslassen. Der Rüttler reinigt die Filterkassetten (22) für ca. 10 sec.
• Sauger ausschalten: Schalter (1) auf Stellung „OFF“ stellen.
• Staubmaske anziehen.
• Saugschlauch entfernen, Saugöffnung (17) mit Verschlussstopfen (18) verschließen.
• Rastverschlüsse (15) öffnen. Oberteil (14) vom Behälter (16) nehmen. Vor dem Abstellen des Oberteils Schalter (1) auf Stellung „ON/MAX“ stellen, damit evtl. abfallender Staub angesaugt wird.
• PE-Entsorgungsbeutel (11) vorsichtig von Saugöffnung (17) nach hinten herausziehen. Flansch des PE-Entsorgungsbeutels durch Umklappen des Deckels verschließen.
• Sauggut gemäß den gesetzlichen Bestimmungen entsorgen.

9.2 Spezielle Reinigungshinweise

Bei Maschinen der Klasse M sollte das Äußere der Maschine durch Staubabsaugverfahren gereinigt und sauber abgewischt werden oder mit Abdichtmitteln behandelt werden, bevor sie aus dem gefährlichen Gebiet genommen werden. Alle Maschinenteile müssen als verunreinigt angesehen werden, wenn sie aus dem gefährlichen Gebiet genommen werden, und geeignete Handlungen müssen vorgenommen werden, um eine Staubverteilung zu vermeiden. Bei der Durchführung von Wartungs- oder Reparaturarbeiten müssen alle verunreinigten Gegenstände, die nicht zufrieden stellend gereinigt werden können, entsorgt werden. Solche Gegenstände müssen in undurchlässigen Beuteln in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden.

10. Wartung

10.1 Allgemeine Hinweise

Vor jeder Wartung, das Gerät ausschalten und Akkupacks entnehmen.

Das Gerät reinigen (siehe Kapitel 9.).

Warten Sie niemals beschädigte Akkus.

Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Zur Wartung durch den Benutzer muss der Sauger auseinandergenommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen.

Vorsichtsmaßnahmen

Geeignete Vorsichtsmaßnahmen beinhalten Reinigung vor der Demontage, Vorsorge treffen für örtliche gefilterte Zwangsentlüftung, an der der Sauger demontiert wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung.

10.2 Nachlassen der Saugleistung

Bei Nachlassen der Saugleistung folgende Maßnahmen durchführen:

1. Rüttler-Schalter (2) nach RECHTS in Stellung „MAN“ drehen und wieder loslassen. Der Rüttler reinigt die Filterkassetten (22) für ca. 10 sec.
2. Behälter leeren oder Vlies-Filterbeutel (12) bzw. PE-Entsorgungsbeutel (11) austauschen.
3. Filterkassetten (22) erneuern, bzw. unter fließendem Wasser auswaschen, komplett trocknen und wiedereinsetzen.

10.3 Filterkassetten (22) erneuern

Rüttler-Schalter (2) nach RECHTS in Stellung „MAN“ drehen und wieder loslassen. Der Rüttler reinigt die Filterkassetten (22) für ca. 10 sec. Mit Münze oder ähnlichem Gegenstand den Verriegelungsknopf (19) am Riegel (20) um 90° gegen den Uhrzeigersinn drehen und Riegel (20) nach hinten drücken. Haube aufklappen und die Filterkassetten (22) nach oben herausnehmen. Die entnommenen Filterkassetten sofort in einen staubdichten Kunststoffbeutel verschließen und bestimmungsgemäß entsorgen. Neue Filterkassetten einsetzen, dabei auf sauberen und festen Sitz der Filterkassetten achten.

10.4 Motorschutzfilter

Motorschutzfilter regelmäßig prüfen. Sollte der Motorschutzfilter (21) verschmutzt sein, weißt dies auf defekte Filterkassetten (22) hin:

• Filterkassetten (22) erneuern.
• Der Motorschutzfilter (21) erneuern, bzw. unter fließendem Wasser auswaschen, komplett trocknen und wiedereinsetzen.

DEUTSCHde

10.5 Wassersensor

ACHTUNG - Den Wassersensor regelmäßig reinigen und auf Anzeichen einer Beschädigung untersuchen.

10.6 Technische Überprüfung

Es ist mindestens jährlich vom Hersteller oder einer unterwiesenen Person eine staubtechnische Überprüfung durchzuführen, z.B. auf Beschädigung der Filterkassetten, Dichtigkeit des Gerätes und Funktion der Kontrolleinrichtung.

Zur Wartung durch den Benutzer muss der Sauger auseinandergenommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen.

Vorsichtsmaßnahmen

Geeignete Vorsichtsmaßnahmen beinhalten Reinigung vor der Demontage, Vorsorge treffen für örtliche gefilterte Zwangsentlüftung, an der der Sauger demontiert wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung.

Bei der Durchführung von Wartungs- oder Reparaturarbeiten müssen alle verunreinigten Gegenstände, die nicht zufrieden stellend gereinigt werden können, entsorgt werden. Solche Gegenstände müssen in undurchlässigen Beuteln in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden.

11. Störungsbeseitigung

Wenn die Volumenstrom-Kontrollanzeige (6)leuchtet oder ein akustische Signal ertönt, ist dies ein Zeichen dafür, dass der Vlies-Filterbeutel entleert werden muss.

Alle LEDs der Kapazitäts- und Signalanzeige (3) blinken

• Fehler - beide Akkupacks entnehmen und wieder einstecken
• Nur ein 18V-Akkupack eingesetzt? - 2 Akkupacks einsetzen.
• Turbine blockiert? - siehe Kapitel Reparatur.

1 LED der Kapazitäts- und Signalanzeige (3) blinkt

- Akkupack(s) leer? Akkupack(s) laden.

Akustisches Signal

• schnelles Hupen (1/10 Sek an, 1 Sek aus): Akkupack ist in ca. 20 Sek. leer.
• Dauerhupen: als Vorwarnung kurz vor dem Abschalten.
• 3 Sek Dauerhupen: Wasserstandssensor hat angesprochen. Behälter leeren.

Volumenstromkontrollanzeige

• (1 Sek an, 1 Sek aus: Volumenstromunterschreitung im Schlauch oder behälter voll

Dauer-an: voller Wasserstand /Staubbehälter voll

Nachlassen der Saugleistung:

Beachten Sie die Hinweise im Kapitel Reinigung.

• Filterkassetten (22) verschmutzt? - reinigen.
• Vlies-Filterbeutel (12) voll? - wechseln.
• PE-Entsorgungsbeutel (11) voll? - wechseln.
• Behälter (15) voll? - entleeren.
• Motorschutzfilter (21) zugesetzt? - Siehe Kapitel 10.
• Düse, Rohre oder Schlauch verstopft ?- reinigen.

Gerät läuft nicht an:

• Akkupack leer? - aufladen.
• Akkupacks eingesetzt? - einsetzen.
• Ist Oberteil (14) richtig geschlossen? - schließen
• Wassersensor hat abgeschaltet? - Behälter entleeren; aus- und wieder einschalten.
• Steht Hauptschalter (1) auf Stellung „AUTO“? - Hauptschalter (1) nach RECHTS drehen. Siehe Kapitel 7.1.
• Der Sauger wird von einem Elektrowerkzeug nicht ein- bzw. ausgeschaltet, obwohl Hauptschalter nach links auf „AUTO“ gedreht ist. - Cordless Control Sender überprüfen (Knopf drücken). Ist die Funkverbindung i.O., dann den Sender direkt am Elektrowerkzeug montieren.
• Akkupack defekt? Siehe Kapitel Reparatur.

Staub im Behälter bei eingesetztem Vlies-Filterbeutel:

- Position des Drehschiebers falsch. Siehe Kapitel 6.1.

PE-Entsorgungsbeutel wird an die Filterkassetten (22) angesaugt:

- Position des Drehschiebers falsch. Siehe Kapitel 6.2.

Keine Eingriffe in das Gerät vornehmen. Wenden Sie sich an eine autorisierte

Werkstatt oder den Metabo-Kundendienst (siehe Kapitel 13. Reparatur)

12. Zubehör

Verwenden Sie nur original Metabo Zubehör.

Wenn Sie Zubehör benötigen, wenden Sie sich bitte an Ihren Händler.

Siehe Seite 4.

A Vlies-Filterbeutel 5 Stück = 1 Satz
B PE-Entsorgungsbeutel-M 5 Stück = 1 Satz
C Filterkassette-M, Polyester, nanobeschichtet 2 Stück = 1 Satz
D Filterkassette-M, Polyester 2 Stück = 1 Satz
E Motorschutzfilter (1 Stück) Es müssen 2 Stück bestellt werden.
F Saugschlauch (elektrisch leitfähig)
G Saugrohre (2 Stück), Kunststoff
H Saugrohre (2 Stück), verchromt

I Handgriff-Zwischenstück

J Anschlussmuffe

K Anschlussmuffe

L Bodendüse

M Bodendüsen-Set (mit Bodeneinsatz und Einsatz zum Nassaugen)

N Akkupacks

O Ladegeräte

13. Reparatur

Reparaturen an Geräten dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Nur original Metabo-Ersatzteile verwenden.

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterladen.

14. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Händler zurück!

Akkupacks nicht ins Wasser werfen.

Nur für EU-Länder: Werfen Sie Geräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und

Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Geräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Vor dem Entsorgen den Akkupack im Elektrowerkzeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

15. Technische Daten

Erläuterungen zu den Angaben auf Seite 2.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

K =Staubklasse. Gemäß EN 60335-2-69.

LxBxH = Außenmaße

IP = Schutzart

U = Netzspannung

F =Netzfrequenz

A =Stromaufnahme

N = Netzanschlussleitung

P_1 =Nennaufnahmeleistung

p_U1 = max. Unterdruck (am Schlauch)

p_U2 =max. Unterdruck (am Gebläse)

V_l/s1 = . Volumenstrom (am Schlauch)

V_l/s2 =max. Volumenstrom (am Gebläse)

D_ 1 = max. Durchflussmenge (am Schlauch)

D_max2 =max. Durchflussmenge (am Gebläse)

V =max. Behältervolumen

m =Gewicht (ohne Netzkabel)

Erlaubte Umgebungstemperatur beim Betrieb:

-20 °C bis 50 °C (eingeschränkte Leistung bei

Temperaturen unter 0 °C). Erlaubte Umgebungstemperatur bei Lagerung: 0 °C bis 30 °C

--- Gleichstrom

Typische A-bewertete Schallpegel

(IEC 60335-2-69):

L_pA =Schalldruckpegel

L_WA^' =Schallleistungspegel

Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten.

Gehörschutz tragen!

Messwerte ermittelt gemäß EN 60704.

\~ Wechselstrom

Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

10.6 Technische controle

14. Milieubescherming

15. Technische gegevens

11. Usuwanie usterek
