MANUALE UTENTE ASR 3618 BL 25 M SC METABO

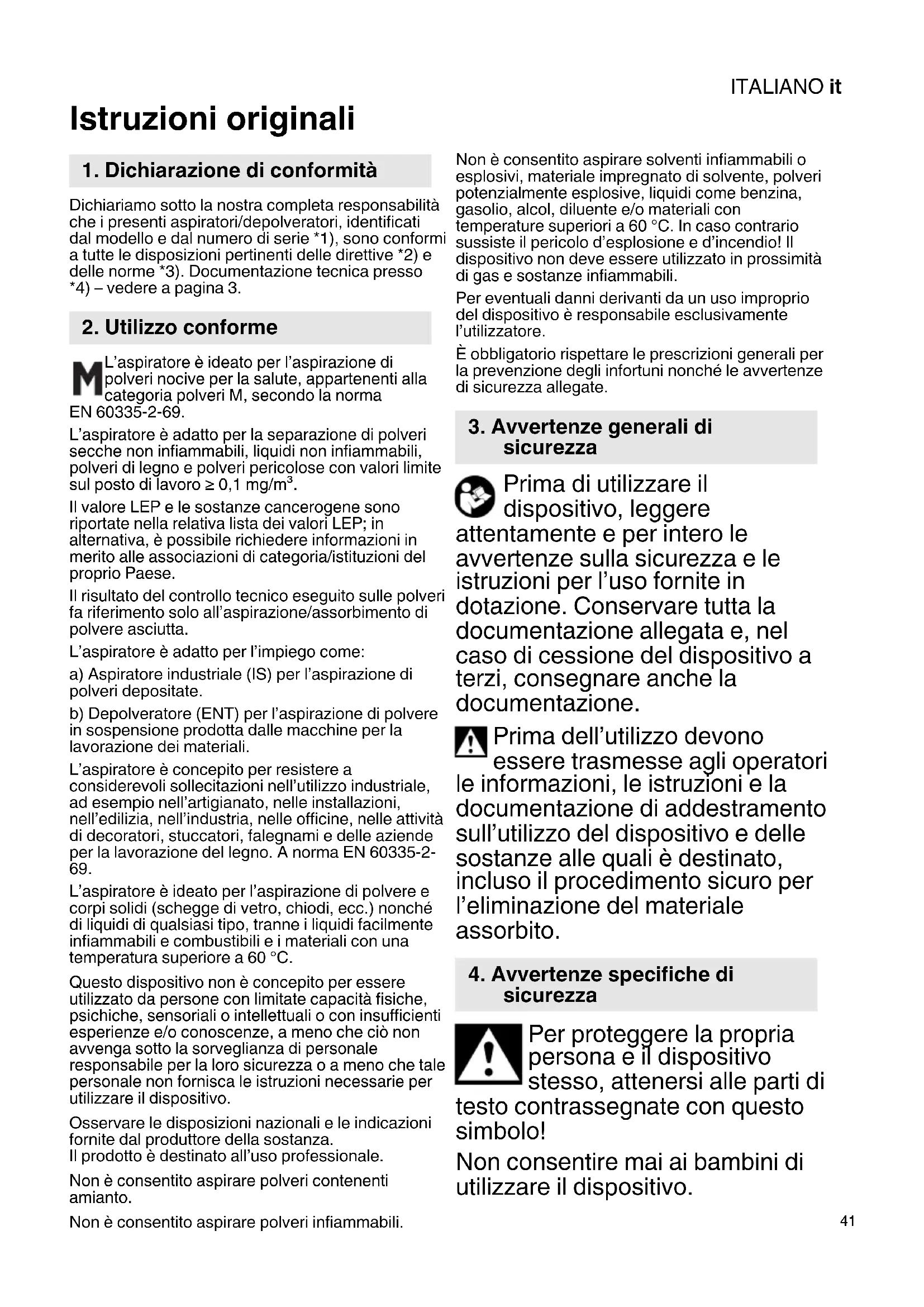

Istruzioni originali Dichiariamo sotto la nostra completa responsabilità che i presenti aspiratori/depolveratori, identificati dal modello e dal numero di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) – vedere a pagina 3. L’aspiratore è ideato per l’aspirazione di polveri nocive per la salute, appartenenti alla categoria polveri M, secondo la norma EN 60335-2-69. L’aspiratore è adatto per la separazione di polveri secche non infiammabili, liquidi non infiammabili, polveri di legno e polveri pericolose con valori limite sul posto di lavoro ≥ 0,1 mg/m³. Il valore LEP e le sostanze cancerogene sono riportate nella relativa lista dei valori LEP; in alternativa, è possibile richiedere informazioni in merito alle associazioni di categoria/istituzioni del proprio Paese. Il risultato del controllo tecnico eseguito sulle polveri fa riferimento solo all’aspirazione/assorbimento di polvere asciutta. L’aspiratore è adatto per l’impiego come: a) Aspiratore industriale (IS) per l’aspirazione di polveri depositate. b) Depolveratore (ENT) per l’aspirazione di polvere in sospensione prodotta dalle macchine per la lavorazione dei materiali. L’aspiratore è concepito per resistere a considerevoli sollecitazioni nell’utilizzo industriale, ad esempio nell’artigianato, nelle installazioni, nell’edilizia, nell’industria, nelle officine, nelle attività di decoratori, stuccatori, falegnami e delle aziende per la lavorazione del legno. A norma EN 60335-2-

L’aspiratore è ideato per l’aspirazione di polvere e corpi solidi (schegge di vetro, chiodi, ecc.) nonché di liquidi di qualsiasi tipo, tranne i liquidi facilmente infiammabili e combustibili e i materiali con una temperatura superiore a 60 °C. Questo dispositivo non è concepito per essere utilizzato da persone con limitate capacità fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga sotto la sorveglianza di personale responsabile per la loro sicurezza o a meno che tale personale non fornisca le istruzioni necessarie per utilizzare il dispositivo. Osservare le disposizioni nazionali e le indicazioni fornite dal produttore della sostanza. Il prodotto è destinato all’uso professionale. Non è consentito aspirare polveri contenenti amianto. Non è consentito aspirare polveri infiammabili. Non è consentito aspirare solventi infiammabili o esplosivi, materiale impregnato di solvente, polveri potenzialmente esplosive, liquidi come benzina, gasolio, alcol, diluente e/o materiali con temperature superiori a 60 °C. In caso contrario sussiste il pericolo d’esplosione e d’incendio! Il dispositivo non deve essere utilizzato in prossimità di gas e sostanze infiammabili. Per eventuali danni derivanti da un uso improprio del dispositivo è responsabile esclusivamente l’utilizzatore. È obbligatorio rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le avvertenze di sicurezza allegate. Prima di utilizzare il dispositivo, leggere attentamente e per intero le avvertenze sulla sicurezza e le istruzioni per l’uso fornite in dotazione. Conservare tutta la documentazione allegata e, nel caso di cessione del dispositivo a terzi, consegnare anche la documentazione. Prima dell’utilizzo devono essere trasmesse agli operatori le informazioni, le istruzioni e la documentazione di addestramento sull’utilizzo del dispositivo e delle sostanze alle quali è destinato, incluso il procedimento sicuro per l’eliminazione del materiale assorbito. Per proteggere la propria persona e il dispositivo stesso, attenersi alle parti di testo contrassegnate con questo simbolo! Non consentire mai ai bambini di utilizzare il dispositivo.

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

4. Avvertenze specifiche di

I bambini devono essere sorvegliati al fine di garantire che non giochino con il dispositivo. Attenzione! Utilizzare esclusivamente gli accessori forniti in dotazione con il dispositivo oppure quelli indicati nelle istruzioni per l’uso. L’utilizzo di altri accessori potrebbe compromettere la sicurezza del dispositivo. Utilizzare solo il tubo flessibile in dotazione e il contenitore di aspirazione in dotazione. Non è consentito utilizzare il dispositivo per attività che esulano da quanto descritto nelle presenti istruzioni. Il produttore non si assumerà alcuna responsabilità in caso di eventuali danni derivanti da un uso improprio o non conforme oppure da riparazioni non eseguite a regola d’arte. Qualora il dispositivo non venisse utilizzato, lasciare il tubo flessibile collegato, in modo da evitare che la polvere possa fuoriuscire inavvertitamente. Chiudere l’apertura di aspirazione (17) con l’apposito tappo (18) e congiungere le estremità del tubo flessibile, affinché la polvere non possa fuoriuscire. Non mettere in funzione i dispositivi, accessori inclusi, se: - il dispositivo presenta danni visibili (cricche/rotture), - si sospetta la presenza di un danno invisibile (in seguito a una caduta). Non indirizzare gli ugelli, il tubo flessibile o il tubo verso persone o animali. AVVERTENZA – In caso di fuoriuscita di schiuma o acqua, spegnere subito il dispositivo. Svuotare il contenitore e, se necessario, il filtro pieghettato. Non salire né sedersi mai sul dispositivo. Posare il tubo flessibile sempre in modo tale che non costituisca un pericolo d’inciampo. Non lasciare il dispositivo incustodito. In caso di interruzione prolungata del lavoro, togliere le batterie. L’aspiratore non deve essere utilizzato o custodito all’aperto in condizioni di umidità. ATTENZIONE – Questa macchina può essere utilizzata solo all’interno. Acidi, acetone e solventi possono intaccare le parti del dispositivo. Prima di ogni intervento di manutenzione o pulizia o dopo ogni utilizzo, spegnere il dispositivo e rimuovere le batterie. Dispositivi a getto di vapore e idro- pulitrici non devono essere utiliz- zati per la pulizia dell’aspiratore. L’interno del coperchio dev’essere sempre mantenuto asciutto. Contaminazione batterica causata dalla mancanza di pulizia per lungo tempo, in particolar modo in caso di utilizzo per la lavorazione di generi alimentari: pulire e disinfet- tare sempre l’utensile immediata- mente dopo l’uso. Non aprire il dispositivo all’aperto in caso di pioggia o temporale.ITALIANO it

Il dispositivo non deve essere messo in funzione in ambienti soggetti a rischio d’esplosione. Mantenere l’aspiratore in posizione stabile. Deve essere presente un sufficiente ricambio d’aria L nel locale, qualora l’aria di scarico ritorni nel locale stesso. Attenersi alle normative nazionali in materia. Attenzione! Questo dispositivo contiene polveri nocive per la salute. Gli interventi di svuotamento e manutenzione, inclusa l’eliminazione dei recipienti per la raccolta della polvere, devono essere eseguiti solamente da personale tecnico che indossi i dispositivi di protezione previsti. Avvertenza – Pericolo generico! Attenzione! Non utilizzare il dispositivo senza aver prima letto le istruzioni per l’uso! AVVERTENZA – Il personale di servizio deve essere adeguata- mente istruito all’uso di questo aspiratore e delle sostanze per le quali lo stesso può essere impie- gato. Targhetta di avvertenza per macchine della categoria di polveri

Per le operazioni di svuotamento e manutenzione, rispettare le seguenti indicazioni: Pulire il dispositivo prima di aprirlo. Indossare una mascherina antipolvere. Evitare che altre persone entrino in contatto con la polvere. Garantire una ventilazione forzata filtrata in loco. Inoltre pulire la zona dedicata alla manutenzione. Non mettere in funzione il dispositivo senza l’impianto di filtrazione completo. (Cassette- filtro e sacchetti di smaltimento in PE o alternativamente sacchetti filtranti in tessuto non tessuto). Dal controllo eseguito in conformità alla norma EN 60335 parti 1 e 69 è risultato che i requisiti tecnici di sicurezza in riferimento alla sicurezza elettrica sono soddisfatti anche durante l’aspirazione di una miscela di acqua-aria.

4.1 Utilizzo e trattamento degli apparecchi a

• Ricaricare le batterie unicamente con i caricabatterie consigliati dal produttore. Per un caricabatteria previsto per un determinato tipo di batteria sussiste un pericolo di incendio in caso di utilizzo con un tipo diverso di batteria ricaricabile.

• Utilizzare solamente le batterie idonee per gli utensili elettrici. L’uso di batterie ricaricabili diverse può causare lesioni o incendi.

• Tenere la batteria non in uso lontana da graffette, monete, chiavi, chiodi, viti o altri oggetti in metallo di piccole dimensioni che potrebbero creare un ponte tra i contatti. Un eventuale cortocircuito tra i contatti della batteria potrebbe provocare scottature o incendi.

• Un uso errato può causare fuoriuscite di liquido dai pacchi di batterie ricaricabili. Evitare assolutamente il contatto con tali liquidi. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrebbe causare irritazioni cutanee o ustioni.

• Non utilizzare batterie danneggiate o modificate. Le batterie danneggiate o modificate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni.

• Non esporre una batteria ricaricabile al fuoco o a temperature eccessive. L’esposizione al fuoco o a temperature superiori a 130 °C (265 °F) può causare esplosioni.ITALIANOit

• Rispettare tutte le istruzioni di carica e non caricare la batteria ricaricabile o il dispositivo a batteria fuori dal campo di temperatura indicato nelle istruzioni stesse. Una carica non corretta o fuori dal campo di temperatura indicato può comportare danni alla batteria e aumentare il pericolo di incendio.

• Prima di eseguire qualsiasi lavoro di modifica, manutenzione o pulizia, estrarre le batterie dalla macchina. Proteggere le batterie dall’umidità! Non esporre le batterie al fuoco!

• Non utilizzare batterie difettose o deformate!

• Non aprire le batterie!

• Non toccare o mettere in cortocircuito i contatti delle batterie! Dalle batterie agli ioni di litio difettose può fuoriuscire un liquido leggermente acido e infiammabile! Se si verifica una perdita di liquido della batteria e questo entra in contatto con la pelle, risciacquare subito con abbondante acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita e affidarsi immediatamente alle cure di un medico!

• In caso di guasto al dispositivo, rimuovere la batteria. Trasporto delle batterie agli ioni di litio:

• La spedizione delle batterie agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione di batterie agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L’imballaggio certificato è disponibile presso Metabo.

• Inviare le batterie solo se l’alloggiamento è intatto e non presenta perdite. Rimuovere la batteria dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con del nastro adesivo). Vedere a pagina 2. 1 Interruttore principale 2 Interruttore dell’agitatore 3 Indicatore di capacità e segnalatore 4 Tasto dell’indicatore di capacità 5 Commutatore rotante per la selezione del diametro del tubo flessibile di aspirazione 6 Indicatore di controllo della portata volumetrica 7 Sbloccaggio della batteria* 8 Batteria/e* 9 Copertura protettiva (batterie) 10 Chiusura (per la chiusura della copertura protettiva) 11 Sacchetto di smaltimento in PE* 12 Sacchetto filtrante in tessuto non tessuto* 13 Gancio per il tubo flessibile 14 Parte superiore 15 Chiusura a scatto 16 Parte inferiore 17 Apertura di aspirazione 18 Tappo 19 Pulsante di blocco 20 Chiavistello (per l’apertura della copertura per la sostituzione della cassetta-filtro) 21 Filtro di protezione motore 22 Cassetta-filtro (secondo IFA C)

• a seconda della dotazione / non parte della fornitura

6.1 Montaggio del sacchetto filtrante in

tessuto non tessuto Nei seguenti casi si consiglia l’utilizzo di sacchetti filtranti in tessuto non tessuto: - Applicazioni in occasione delle quali si formano piccole quantità di polveri sottili (ad es. prelevigatura e levigatura di rivestimenti di colore e di vernice, aspirazione durante brevi perforazioni di diametro ridotto < 10 mm, ecc.). - Utilizzo di macchine, come ad es. frese verticali, piallatrici, levigatrici piccole, ecc. Spegnere il dispositivo dall’interruttore principale (1), togliere le batterie (8), aprire le chiusure a scatto (15). Rimuovere la parte superiore (14) dal contenitore (16). Ruotare il raccordo rotante rosso (collocato all’interno dell’apertura di aspirazione) fino alla battuta: la scritta “CLOSE” è rivolta in alto verso il simbolo ▲. Afferrare il nuovo sacchetto filtrante in tessuto non tessuto per la flangia e con la sua apertura, guidarlo dapprima oltre la camma di arresto nella parte infe- riore dell’apertura di aspirazione, quindi inserirlo fino a battuta sull’apertura di aspirazione. Collocare nuovamente la parte superiore (14) sul contenitore (16) e chiudere le chiusure a scatto (15).

6.2 Montaggio del sacchetto di smaltimento

in PE I sacchetti di smaltimento in PE (11) sono adatti all’aspirazione a umido e a secco. Nei seguenti casi si consiglia l’utilizzo di sacchetti di smaltimento in PE: - Applicazioni in occasione delle quali si formano grandi quantità di polveri sottili (ad es. fresatura di superfici di intonaco, prelevigatura e levigatura di massetti, ecc.). - Utilizzo di macchine, come ad es. frese per risanamenti, levigatrici per risanamenti, levigatrici a secco, scanalatori per muri, ecc. Ruotare l’interruttore dell’agitatore (2) verso SINISTRA in posizione “AUTO”.

5. Panoramica generale

6. Messa in funzioneITALIANO it

Spegnere il dispositivo, togliere le batterie (8), aprire le chiusure a scatto (15). Rimuovere la parte superiore (14) dal contenitore (16). Ruotare il raccordo rotante rosso (collocato all’interno dell’apertura di aspirazione) fino alla battuta: la scritta “OPEN” è rivolta in alto verso il simbolo ▲. Afferrare il sacchetto di smaltimento in PE (11) per la flangia e, con la sua apertura, guidarlo dapprima oltre la camma di arresto nella parte inferiore dell’apertura di aspirazione, quindi applicarlo fino a battuta sull’apertura di aspirazione. Distendere il sacchetto di smaltimento in PE (11) in modo uniforme sul fondo del contenitore. Sistemare i bordi del sacchetto di smaltimento in PE lungo il bordo del contenitore, in modo tale che la parte superiore (14) applicata blocchi il sacchetto di smaltimento in PE lungo l’intero perimetro. Collocare nuovamente la parte superiore (14) sul contenitore (16) e chiudere le chiusure a scatto (15).

Prima dell’utilizzo, caricare le batterie. Ricaricare le batterie in caso di efficienza ridotta. Le istruzioni di ricarica delle batterie sono contenute nelle istruzioni per l’uso del caricabatterie Metabo. Con le batterie al litio con indicatore di capacità e di segnalazione del livello di carica (3) (in base alla dotazione): - Premere il tasto (4): il livello di carica viene visualizzato dalle spie LED. - Se un LED lampeggia, significa che la batteria è quasi scarica (le batterie sono quasi scariche) e dev’essere ricaricata (devono essere ricaricate). Rimozione e inserimento della batteria Utilizzare una batteria da 36 V o due batterie da 18

- Capacità consigliata: maggiore o uguale a 8,0 Ah. L’utilizzo di batterie con capacità minori (Ah) riduce la durata di utilizzo ma non la potenza di aspirazione - Si raccomanda l’uso di batterie con lo stesso codice. - È consentito utilizzare batterie con capacità differenti (Ah). In questo caso, la durata di utilizzo è definita dalla batteria con la capacità inferiore (Ah). Inserimento: spingere verso il basso la chiusura (10) e ribaltare verso il basso la copertura protettiva (9). Spingere la batteria (le batterie) (8) fino allo scatto in posizione. Chiudere la copertura protettiva (9). Rimozione: spingere verso il basso la chiusura (10) e ribaltare verso il basso la copertura protettiva (9). Premere il tasto di sblocco della batteria (7) ed estrarre la batteria (le batterie) (8). Chiudere la copertura protettiva (9).

7.1 Accensione/spegnimento del

dispositivo, modalità automatica Spegnimento: ruotare l’interruttore principale (1) in posizione “OFF”. (L’indicatore di capacità è spento. Il dispositivo non consuma corrente). Modalità automatica: ruotare l’interruttore principale (1) verso SINISTRA (livello di potenza di aspirazione 1 - 3). Il dispositivo viene acceso e spento tramite “CORDLESS CONTROL”. (L’indicatore di capacità (3) mostra la capacità della batteria). Avvertenza sulla “Modalità automatica”:

l’interruttore è ruotato verso sinistra sulla modalità automatica, l’aspiratore è pronto al funzionamento per 10 ore (modalità standby, l’indicatore di capacità (3) mostra la capacità della batteria). Senza aspirazione, il dispositivo si spegne automaticamente 10 ore dopo l’ultimo ciclo di lavoro (modalità sleep, indicatore di capacità spento, il dispositivo non consuma corrente). Per uscire dalla modalità sleep (ripristino della modalità standby), ruotare l’interruttore principale (1) su “OFF” e quindi ruotarlo nuovamente verso SINISTRA o premere il tasto dell’indicatore di capacità (4). Avvertenza su “CordlessControl”: il dispositivo si avvia/arresta automaticamente all’accensione dell’utensile elettrico equipaggiato con il trasmettitore CordlessControl (tubo flessibile di aspirazione). Premendo il pulsante sul trasmettitore CordlessControl è possibile anche l’avvio/arresto manuale dell’aspiratore. Seguire le istruzioni per l’uso del trasmettitore CordlessControl. Modalità manuale: ruotare l’interruttore principale (1) verso DESTRA (livello di potenza di aspirazione

1 - 3). Il dispositivo si accende e rimane acceso.

(L’indicatore di capacità (3) mostra la capacità della batteria).

7.2 Accensione/spegnimento dell’agitatore,

modalità automatica dell’agitatore L’agitatore pulisce le cassette filtro scuotendo via la polvere. Spegnimento: ruotare l’interruttore dell’agitatore (2) in posizione “OFF”. Modalità automatica: ruotare l’interruttore dell’agitatore (2) verso SINISTRA in posizione “AUTO”. - In un aspiratore di classe M, se il flusso d’aria è inferiore a quello prescritto, l’indicatore di controllo della portata volumetrica (6) si accende e viene emesso un segnale acustico. Nella pausa di lavoro successiva, l’agitatore pulirà automaticamente le cassette-filtro per circa 10 secondi. Modalità manuale (ad esempio in caso di riduzione della potenza di aspirazione): durante una

7. Il dispositivoITALIANOit

pausa di lavoro o prima di iniziare a lavorare, ruotare l’interruttore dell’agitatore (2) verso DESTRA in posizione “MAN” e rilasciarlo. L’agitatore pulirà le cassette-filtro per circa 10 secondi.

7.3 Indicatore di controllo della portata

volumetrica Se il flusso d’aria è insufficiente, l’indicatore di controllo della portata volumetrica (6) si accende e viene emesso un segnale acustico. Possibili cause: - Cassette-filtro sporche -> ruotare l’interruttore dell’agitatore (2) in posizione “MAN” o “AUTO”. (Eventualmente lavare o sostituire le cassette filtro (22), vedere il capitolo 10.2). - Contenitore pieno -> svuotare il contenitore. - Intasamenti nel tubo flessibile di aspirazione -> pulire. - Il diametro dei canali di aspirazione della macchina aspirata è troppo piccolo.

7.4 Commutatore rotante per l’impostazione del

diametro del tubo flessibile di aspirazione Con il commutatore rotante (5), impostare il diametro del tubo flessibile di aspirazione applicato (tubo flessibile di aspirazione in dotazione: 35 mm). Se l’interruttore principale (1) si trova in posizione “AUTO” o “MAN”, la portata volumetrica viene monitorata. In caso di discesa al di sotto di un determinato valore della portata volumetrica, l’indicatore di controllo della portata volumetrica (6) si accende. Le cassette filtro vengono scosse automaticamente nelle pause di lavoro con l’interruttore dell’agitatore (2) in posizione “AUTO”. Se il valore della portata volumetrica non viene comunque raggiunto, l’indicatore di controllo della portata volumetrica (6) si accende e, con l’interruttore dell’agitatore (2) in posizione “AUTO”, viene emesso anche un segnale acustico (1 secondo ON, 1 secondo OFF) per indicare che occorre svuotare il contenitore o che occorre sostituire il sacchetto filtrante in tessuto non tessuto (12) o il sacchetto di smaltimento in PE (11). Avvertenza: con un diametro del tubo flessibile di 19 mm o inferiore e condizioni sfavorevoli di portata nel tubo flessibile di aspirazione, è possibile che l’indicatore di controllo della portata volumetrica (6) lampeggi e che venga emesso il segnale acustico, sebbene il sacchetto filtrante in tessuto non tessuto o il sacchetto di smaltimento in PE non debba ancora essere svuotato. In questo caso, mettere il tubo flessibile in posizione diritta e pulirlo. Avvertenza: se è necessario, a causa di un generatore di polvere (ad esempio un diametro ridotto del canale di aspirazione in combinazione però con un grande diametro del tubo flessibile), impostare il commutatore rotante (5) su di un valore inferiore, non sarà garantito un sufficiente trasporto della polvere nel tubo flessibile di aspirazione. Dopo ogni ciclo di lavoro è necessario che il tubo flessibile di aspirazione venga rimosso dal generatore di polvere, affinché questo possa essere aspirato. Avvertenza: il tubo flessibile di aspirazione in dotazione ha un diametro di 35 mm.

8.1 Aspirazione a secco

Aspirare solo se le cassette-filtro, il dispositivo e gli accessori sono asciutti. Se gli elementi sono umidi, la polvere può rimanervi appiccicata e formare delle incrostazioni. Utilizzare il sacchetto filtrante in tessuto non tessuto (12) oppure il sacchetto di smaltimento in PE (11) sempre in combinazione con le cassette-filtro (22).

8.2 Aspirazione a umido

Non utilizzare mai il dispositivo senza le cassette-filtro (22) montate. Si rischia di danneggiare irreparabilmente il dispositivo. Inoltre, può uscire dell’acqua. È possibile utilizzare dei sacchetti di smaltimento PE (11). Le cassette-filtro (22) sono adatte per l’aspirazione a umido. Prima dell’aspirazione a umido, rimuovere il materiale asciutto aspirato. In questo modo si evita un forte accumulo di sporco e di incrostazioni. Il sensore per l’acqua installato disinserisce il motore quando il contenitore è pieno. Svuotare il dispositivo. Anche se il dispositivo non è disattivato, resta tuttavia attiva la protezione antiriavviamento. Il dispositivo è di nuovo pronto per il funzionamento solamente dopo lo spegnimento e la riaccensione. Dopo lo spegnimento, è possibile che un po’ d’acqua rifluisca dal tubo flessibile. Prima dello svuotamento, allontanare il tubo flessibile di aspirazione dal liquido. Per le successive operazioni di aspirazione a secco, utilizzare delle cassette-filtro asciutte. (In caso di frequente alternanza tra aspirazione a secco e a umido, si raccomanda di utilizzare un secondo set di cassette-filtro). Lasciare asciugare completamente le cassette-filtro, il contenitore e gli accessori, in modo che la polvere non aderisca alle parti umide.

8.3 Utilizzo come aspiratore industriale (IS):

Ruotare l’interruttore principale (1) verso DESTRA (in posizione “MAN”). Con il commutatore rotante (5), impostare il diametro del tubo flessibile di aspirazione applicato. Se il valore di portata volumetrica non viene raggiunto, l’indicatore di controllo della portata volumetrica (6) si illumina per segnalare che il contenitore deve essere svuotato e/o il sacchetto filtrante in tessuto non tessuto (12) o il sacchetto di smaltimento in PE (11) deve essere sostituito o il filtro deve essere pulito.

8. UtilizzoITALIANO it

8.4 Utilizzo come depolveratore (ENT):

Il depolveratore deve essere collegato solamente con una singola fonte di polvere. Portare l’interruttore principale (1) e l’interruttore dell’agitatore (2) in posizione “AUTO”. Con il commutatore rotante (5), impostare il diametro del tubo flessibile di aspirazione applicato. Per informazioni dettagliate vedere il capitolo 7.4.

Chiudere l’apertura di aspirazione (17) con l’apposito tappo (18). Congiungere le estremità del tubo flessibile, affinché la polvere non possa fuoriuscire. Disporre il tubo flessibile di aspirazione attorno all’aspiratore. Riporre gli accessori nell’apposito sacchetto di plastica e chiudere il sacchetto. La parte superiore (14) deve essere collegata in modo sicuro al contenitore (16) – controllare che le chiusure a scatto (15) siano chiuse.

9.1 Avvertenze generali per la pulizia

Pulire il contenitore e gli accessori con acqua. Pulire la parte superiore (14) con un panno umido. Attenzione! Questo dispositivo contiene polveri nocive per la salute. Gli interventi di svuotamento e manutenzione, inclusa l’eliminazione dei recipienti per la raccolta della polvere, devono essere eseguiti solamente da personale tecnico che indossi i dispositivi di protezione previsti. Svuotamento del contenitore Consentito soltanto per polveri con valori LEP > 1 mg/m

- Rimuovere le batterie. - Rimuovere il tubo flessibile di aspirazione e chiudere l’apertura di aspirazione (17) con l’apposito tappo (18). - Aprire le chiusure a scatto (15). Rimuovere la parte superiore (14) dal contenitore (16). Smaltimento del sacchetto filtrante in tessuto non tessuto - Rimuovere le batterie. - Indossare la mascherina antipolvere. - Rimuovere il tubo flessibile di aspirazione e chiudere l’apertura di aspirazione (17) con l’apposito tappo (18). - Aprire le chiusure a scatto (15). Rimuovere la parte superiore (14) dal contenitore (16). - Tirando indietro, estrarre con cautela il sacchetto filtrante in tessuto non tessuto (12) dall’apertura di aspirazione (18). Chiudere la flangia del sacchetto filtrante in tessuto non tessuto ribaltando il coperchio. - Smaltire il materiale aspirato in conformità alle normative di legge vigenti. Smaltimento del sacchetto di smaltimento in

- Accendere l’aspiratore e scuotere le cassette- filtro: ruotare l’interruttore dell’agitatore (2) verso DESTRA in posizione “MAN” e rilasciarlo. L’agitatore pulirà le cassette-filtro (22) per circa 10 secondi. - Spegnere l’aspiratore: commutare l’interruttore (1) in posizione “OFF”. - Indossare la mascherina antipolvere. - Rimuovere il tubo flessibile di aspirazione e chiudere l’apertura di aspirazione (17) con l’apposito tappo (18). - Aprire le chiusure a scatto (15). Rimuovere la parte superiore (14) dal contenitore (16). Prima di riporre la parte superiore, commutare l’interruttore (1) in posizione “ON/MAX”, affinché venga aspirata l’eventuale polvere fuoriuscita. - Tirando indietro, estrarre con cautela il sacchetto di smaltimento in PE (11) dall’apertura di aspirazione (17). Chiudere la flangia del sacchetto di smaltimento in PE ribaltando il coperchio. - Smaltire il materiale aspirato in conformità alle normative di legge vigenti.

9.2 Avvertenze specifiche di pulizia

Nel caso di macchine appartenenti alla classe M, l’esterno della macchina deve essere pulito con un processo di aspirazione della polvere e con l’ausilio di un panno oppure trattato con degli appositi prodotti sigillanti prima che la macchina possa essere spostata dalla zona di pericolo. Tutte le parti della macchina devono essere considerate contaminate quando provengono dalla zona di pericolo; pertanto, occorre adottare dei provvedimenti idonei per evitare la dispersione della polvere. Durante i avori di manutenzione e riparazione, tutti gli oggetti sporchi, che non possono essere puliti in modo soddisfacente, devono essere smaltiti. Questi oggetti devono essere smaltiti in sacchetti non trasparenti in conformità con le normative di legge vigenti in relazione allo smaltimento di rifiuti di questo tipo.

10.1 Avvertenze generali

Prima di ogni manutenzione, spegnere il dispositivo e staccare le batterie. Pulire il dispositivo (vedere capitolo 9.). Non sottoporre mai a manutenzione le batterie danneggiate. La manutenzione di batterie ricaricabili andrà effettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati. Per la manutenzione eseguita dall’operatore, l’aspiratore deve essere smontato, pulito e sottoposto a manutenzione nella misura in cui ciò sia possibile, senza pericoli per il personale addetto alla manutenzione e per altre persone. Misure preventive Le misure preventive idonee comprendono: pulizia prima dello smontaggio, prevenzione per la ventilazione forzata localmente filtrata dalla quale l’aspiratore viene smontato, pulizia della zona di manutenzione e dispositivi di protezione individuali adeguati.

10. ManutenzioneITALIANOit

10.2 Riduzione della potenza di aspirazione

In caso di riduzione della potenza di aspirazione, mettere in atto i seguenti provvedimenti:

1. Ruotare l’interruttore dell’agitatore (2) verso

DESTRA in posizione “MAN” e rilasciare. L’agitatore pulirà le cassette-filtro (22) per circa 10 secondi.

2. Svuotare il contenitore o il sacchetto filtrante in

tessuto non tessuto (12) oppure sostituire il sacchetto di smaltimento in PE (11).

3. Sostituire le cassette-filtro (22) o risciacquarle

sotto l’acqua corrente, asciugarle completamente e inserirle nuovamente nell’utensile.

10.3 Sostituzione delle cassette-filtro (22)

Ruotare l’interruttore dell’agitatore (2) verso DESTRA in posizione “MAN” e rilasciare. L’agitatore pulirà le cassette-filtro (22) per circa 10 secondi. Con l’ausilio di una moneta o di un oggetto simile, ruotare di 90° in senso antiorario il pulsante di bloccaggio (19) sul chiavistello (20) e spingere indietro il chiavistello (20). Aprire la copertura ed estrarre le cassette-filtro (22) tirando verso l’alto. Chiudere subito le cassette-filtro estratte in un sacchetto di plastica a tenuta di polvere ed eseguirne lo smaltimento in conformità alle disposizioni vigenti. Inserire le nuove cassette-filtro, verificando che le cassette-filtro siano pulite e ben posizionate.

10.4 Filtro di protezione motore

Controllare regolarmente il filtro di protezione motore. Il filtro di protezione motore (21) sporco indica un malfunzionamento delle cassette-filtro (22): - Sostituire le cassette-filtro (22). - Sostituire il filtro protezione motore (21) oppure risciacquarlo sotto l’acqua corrente, asciugarlo completamente e inserirlo nuovamente nel dispositivo.

10.5 Sensore dell’acqua

ATTENZIONE – Pulire regolarmente il sensore dell’acqua e verificare che non presenti tracce di danneggiamento.

10.6 Controllo tecnico

Almeno una volta l’anno, il produttore o una persona da lui incaricata deve eseguire un controllo tecnico inerente la polvere, verificando ad esempio la presenza di eventuali danni alle cassette-filtro, la tenuta del dispositivo e il funzionamento del dispositivo di controllo. Per la manutenzione eseguita dall’operatore, l’aspiratore deve essere smontato, pulito e sottoposto a manutenzione nella misura in cui ciò sia possibile, senza pericoli per il personale addetto alla manutenzione e per altre persone. Misure preventive Le misure preventive idonee comprendono: pulizia prima dello smontaggio, prevenzione per la ventilazione forzata localmente filtrata dalla quale l’aspiratore viene smontato, pulizia della zona di manutenzione e dispositivi di protezione individuali adeguati. Durante i avori di manutenzione e riparazione, tutti gli oggetti sporchi, che non possono essere puliti in modo soddisfacente, devono essere smaltiti. Questi oggetti devono essere smaltiti in sacchetti non trasparenti in conformità con le normative di legge vigenti in relazione allo smaltimento di rifiuti di questo tipo. Se l’indicatore di controllo della portata volumetrica (6) è acceso oppure se si avverte un segnale acustico, ciò indicherà che occorre vuotare il sacchetto filtrante in tessuto non tessuto. Tutti i LED degli indicatori di capacità e segnalazione (3) lampeggiano

• Errore – togliere entrambe le batterie e reinserirle

• È stata inserita solo una batteria da 18 V? – Introdurre 2 batterie.

• La turbina è bloccata? – Vedere il capitolo “Riparazione”. 1 LED degli indicatori di capacità e segnalazione (3) lampeggia

• La batteria è scarica (batterie scariche)? Caricare la batteria (le batterie). Segnale acustico

• Suono rapido (1/10 di secondo ON, 1 secondo OFF): la batteria sarà scarica in circa 20 secondi.

• Suono continuo: quale preavviso poco prima dello spegnimento.

• Suono continuo di 3 secondi: il sensore del livello dell’acqua è scattato. Svuotare il contenitore. Indicatore di controllo della portata volumetrica

• 1 secondo ON, 1 secondo OFF: calo della portata volumetrica nel tubo flessibile o contenitore pieno Indicatore acceso fisso: livello dell’acqua pieno/ contenitore della polvere pieno Riduzione della potenza di aspirazione: Attenersi alle avvertenze riportate nel capitolo Pulizia.

• Cassette-filtro (22) sporche? – Pulire.

• Sacchetto filtrante in tessuto non tessuto (12) pieno? – Sostituire.

• Sacchetto di smaltimento in PE (11) pieno? – Sostituire.

• Contenitore (15) pieno? – Svuotare.

• Filtro protezione motore (21) intasato? – Vedere il capitolo 10.

• Ugelli, tubi o tubi flessibili ostruiti? – Pulire. Il dispositivo non entra in funzione:

• La batteria è scarica? – Caricare.

11. Eliminazione dei guastiITALIANO it

• Le batterie non sono state inserite? – Inserire.

• La parte superiore (14) è chiusa correttamente? – Chiudere

• Il sensore dell’acqua è disattivato? – Svuotare il contenitore; spegnere e riaccendere.

• L’interruttore principale (1) è in posizione “AUTO”? – Ruotare l’interruttore principale (1) verso DESTRA. Vedere il capitolo 7.1.

• L’aspiratore non viene acceso/spento mediante un utensile elettrico, nonostante l’interruttore principale sia stato ruotato verso sinistra su “AUTO”. – Controllare il trasmettitore Cordless Control (premere il pulsante). Se il collegamento radio è regolare, montare il trasmettitore direttamente all’utensile elettrico.

• La batteria è guasta? Vedere il capitolo “Riparazione”. Polvere nel contenitore in presenza di un sacchetto filtrante in tessuto non tessuto:

• Posizione del commutatore rotante errata. Vedere il capitolo 6.1. Il sacchetto di smaltimento in PE viene aspirato in corrispondenza delle cassette-filtro (22):

• Posizione del commutatore rotante errata. Vedere il capitolo 6.2. Non effettuare alcun intervento sul dispositivo. Rivolgersi a un’officina autorizzata oppure al Servizio Assistenza Clienti Metabo (vedere il capitolo 13. Riparazione).

Utilizzare solo accessori originali Metabo. In caso di necessità, rivolgersi al rivenditore per l’acquisto di accessori. Vedere a pagina 4. A Sacchetto filtrante in tessuto non tessuto 5 pezzi = 1 set B Sacchetto di smaltimento in PE M 5 pezzi = 1 set C Cassetta-filtro M, poliestere, con nano- rivestimento 2 pezzi = 1 set D Cassetta-filtro M, poliestere 2 pezzi = 1 set E Filtro di protezione motore (1 pezzo). Ordine minimo 2 pezzi F Tubo flessibile di aspirazione (elettro- conduttivo) G Tubi di aspirazione (2 pezzi), plastica H Tubi di aspirazione (2 pezzi), cromati I Pezzo intermedio impugnatura J Manicotto di attacco K Manicotto di attacco L Ugello da pavimento M Set di ugelli da pavimento (con impiego per pavimento e impiego per l’aspirazione a umido) N Batterie O Caricabatterie Le riparazioni dei dispositivi sono riservate esclusivamente ai tecnici elettricisti! Utilizzare esclusivamente i ricambi originali Metabo. In presenza di utensili elettrici Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Attenersi alle norme nazionali riguardo allo smaltimento ecocompatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori. I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al sito www.metabo.com, nella sezione Assistenza. Le batterie non devono essere smaltite tra i rifiuti domestici! Consegnare le batterie difettose o usate al rivenditore Metabo! Non gettare le batterie in acqua. Solo per i Paesi UE: non smaltire gli utensili con i rifiuti domestici! Ai sensi della direttiva europea 2012/19/UE sugli utensili elettrici ed elettronici usati e del recepimento nella legislazione nazionale, gli apparecchi usati devono essere smaltiti separatamente e conferiti a un sistema di riciclaggio ecocompatibile. Prima di effettuare lo smaltimento, scaricare la batteria all’interno dell’utensile elettrico. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con del nastro adesivo). Spiegazioni relative ai dati riportati a pagina 2. Ci riserviamo il diritto di apportare modifiche nell’ambito dello sviluppo tecnologico. K =categoria polveri. A norma EN 60335-2-

LxLxA =dimensioni esterne IP =tipo di protezione U =tensione di rete F =frequenza di rete A =assorbimento di corrente N =cavo di allacciamento alla rete

=potenza nominale assorbita

max2 =portata max. (sul soffiante) V =volume contenitore max. m =peso (senza cavo di rete)

15. Dati tecniciITALIANOit

Temperatura ambiente consentita durante il funzionamento: da -20 °C a 50 °C (le prestazioni sono limitate con temperature inferiori a 0 °C). Temperatura ambiente consentita durante il magazzinaggio: da 0 °C a 30 °C corrente continua Livello di pressione acustica ponderato A tipico (IEC 60335-2-69):

=livello di pressione acustica

=livello di potenza acustica Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A). Indossare le protezioni acustiche! Valori misurati a norma EN 60704. ~ corrente alternata I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti).ESPAÑOL es
