USE 8 - Schroevendraaier METABO - Gratis gebruiksaanwijzing en handleiding

Merk	Metabo
Model	USE 8
Producttype	Elektrische schroevendraaier met snoer
Conform gebruik	Schroeven in- en uitdraaien, moeren aan- en losdraaien
Opgenomen vermogen (P1)	Aangegeven op het typeplaatje (niet gespecificeerd in de handleiding)
Afgegeven vermogen (P2)	Aangegeven op het typeplaatje
Onbelast toerental (n0)	Aangegeven op het typeplaatje
Belast toerental (n1)	Aangegeven op het typeplaatje
Instelbaar koppel (T1-10)	10 standen, van 1 tot 10
Maximaal koppel (T_max)	Stand max. (uitschakeling van de koppeling)
Gereedschapopname (H)	Snelwisselsluiting
Gewicht (m)	Aangegeven op het typeplaatje
Voeding	Wisselstroom, netspanning en -frequentie volgens typeplaatje
Beschermingsklasse	II (dubbele isolatie)
Geluidsdrukniveau (L_pA)	Aangegeven (kan hoger zijn dan 80 dB(A))
Geluidsvermogensniveau (L_WA)	Aangegeven
Trillingsemissiewaarde (a_h)	Schroeven zonder slag, volgens EN 62841
Diepteaanslag	Ja, met verstelbare aanslaghuls (0,25 mm per klik)
Extra handgreep	Meegeleverd (USE 8), verstelbare montage
Draairichting	Schakelaar R (rechts) / L (links)
Continu bedrijf	Mogelijk met vergrendelknop van de trekker
Onderhoud	Regelmatig reinigen, afzuigen van stof in de ventilatieopeningen
Compatibele accessoires	Aanslaghulzen, bitophouder, adapter, bits, steeksleutels (zie handleiding)
Reparaties	Voorbehouden aan specialisten; specifiek Metabo-voedingskabel

Veelgestelde vragen - USE 8 METABO

Welke soorten schroeven kunnen met de Metabo USE 8 worden geschroefd?

De USE 8 schroevendraaier is ontworpen voor het in- en uitdraaien van schroeven, evenals voor het aan- en losdraaien van moeren. Het is geschikt voor schroeven met cilinderkop, vetdruppel, zeshoek, verzonken en kruiskop, met of zonder diepteaanslag.

Hoe stel ik het koppel in op de USE 8?

Draai de instelring (1) naar de gewenste stand (1 tot 10 of max). Om van max naar 1 te gaan, draai in de tegenovergestelde richting door de tussenstanden. De max-stand schakelt de koppeling uit voor het maximale koppel.

Hoe verwissel ik snel het gereedschap (bit)?

Verwijder eerst de diepteaanslag (7). Duw de snelwisselsluiting (9) naar voren en houd deze vast. Verwijder het gereedschap (8) en plaats het nieuwe gereedschap. Laat de sluiting los en plaats de aanslag terug door te draaien tot deze vastklikt.

Hoe stel ik de schroefdiepte in?

Stel het koppel in op 10. Plaats de schroef op het gereedschap en stel de aanslaghuls (6) af: voor verzonken schroeven moet het oppervlak van de kop 2 mm van de huls zijn; voor andere typen het draagvlak 2 mm. Draai de huls in stappen van 0,25 mm om te corrigeren.

Welke veiligheidsmaatregelen moet ik nemen?

Lees de volledige gebruiksaanwijzing. Draag een gehoorbeschermer bij langdurig gebruik. Gebruik de extra handgreep in de maximale stand. Koppel los voor het instellen. Vermijd contact met onder spanning staande kabels: houd de machine vast aan de geïsoleerde oppervlakken. Gebruik een aardlekschakelaar (RCD) van 30 mA.

Wat te doen als de trekker niet ingedrukt kan worden?

Controleer of de draairichtingschakelaar (3) volledig in stand R (rechts) of L (links) staat. Als deze tussen beide standen staat, is de trekker geblokkeerd.

Hoe onderhoud ik de Metabo USE 8 schroevendraaier?

Reinig de machine regelmatig en zuig stof uit de ventilatieopeningen van de motor. Gebruik uitsluitend conforme Metabo-accessoires. Reparaties moeten door een specialist worden uitgevoerd.

Kunnen korte schroefbits worden gebruikt?

Ja, maar gebruik een geschikte bitophouder (zie hoofdstuk accessoires in de handleiding). Korte bits (25 mm) vereisen een bitophouder om de lengte te behouden.

Wat is de trillingswaarde van de USE 8?

De trillingsemissiewaarde (a_h) voor schroeven zonder slag wordt gemeten volgens EN 62841. De exacte waarden staan op het typeplaatje of in de handleiding. Ze maken het mogelijk gereedschappen te vergelijken en de blootstelling te schatten.

Waar vind ik reserveonderdelen en accessoires?

De onderdelenlijsten zijn te downloaden op www.metabo.com. De compatibele accessoires staan vermeld in de handleiding (aanslaghulzen, bitophouder, adapter, bits, etc.). Gebruik uitsluitend originele Metabo-accessoires.

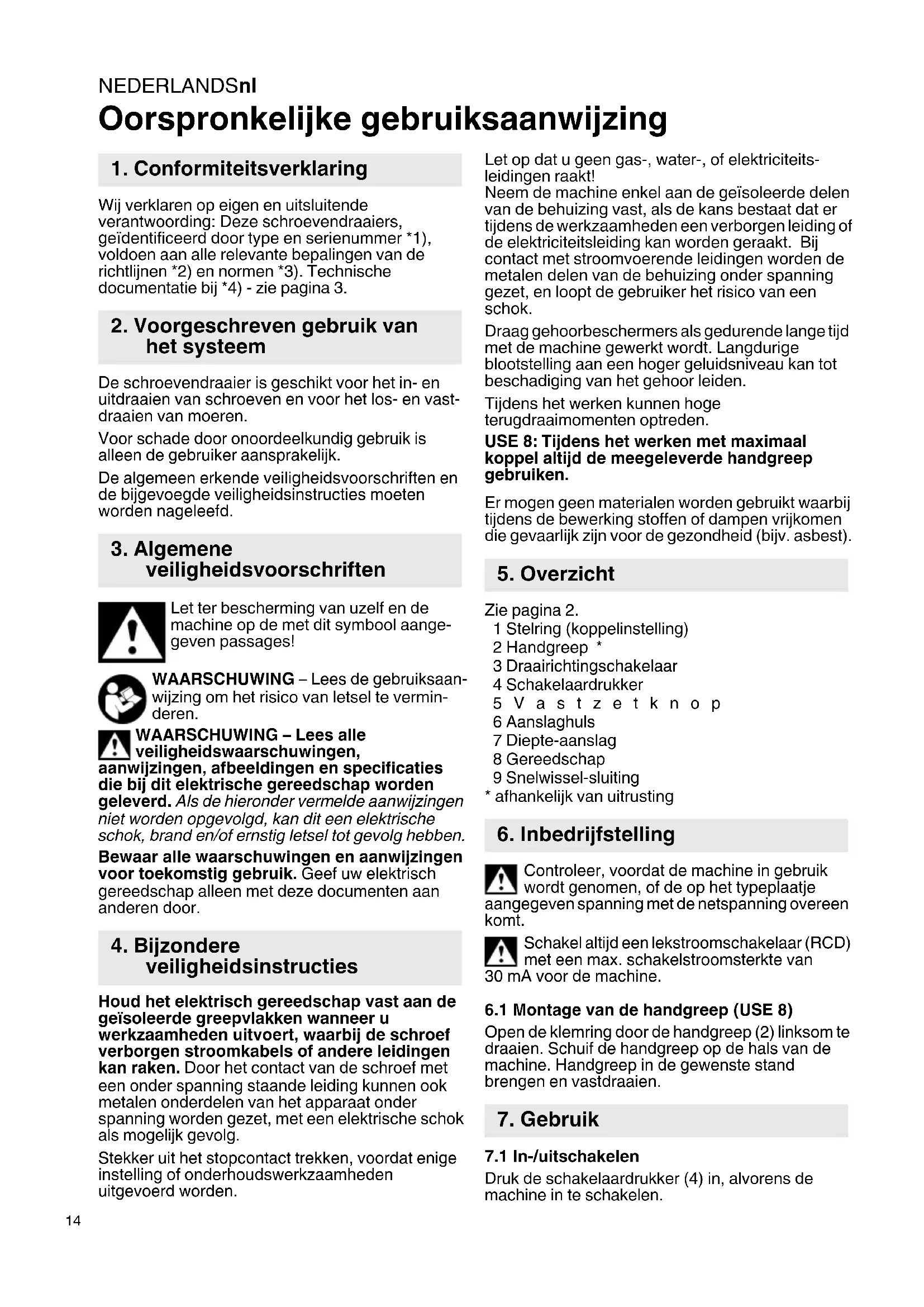

GEBRUIKSAANWIJZING USE 8 METABO

nl Oorspronkelijke gebruiksaanwijzing 14

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording: Deze schroevendraaiers, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3.

2. Voorgeschreven gebruik van het systeem

De schroevendraaier is geschikt voor het in- en uitdraaien van schroeven en voor het los- en vastdraaien van moeren.

Voor schade door onoordeelkundig gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsinstructies moeten worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbool aange-geven passages!

WAARSCHUWING – Lees de gebruiksaanwijzing om het risico van letsel te verminderen.

WAARSCHUWING – Lees alle veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4. Bijzondere veiligheidsinstructies

Houd het elektrisch gereedschap vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert, waarbij de schroef verborgen stroomkabels of andere leidingen kan raken. Door het contact van de schroef met een onder spanning staande leiding kunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als mogelijk gevolg.

Stekker uit het stopcontact trekken, voordat enige instelling of onderhoudswerkzaamheden uitgevoerd worden.

Let op dat u geen gas-, water-, of elektriciteitsleidingen raakt!

Neem de machine enkel aan de geïsoleerde delen van de behuizing vast, als de kans bestaat dat er tijdens de werkzaamheden een verborgen leiding of de elektriciteitsleiding kan worden geraakt. Bij contact met stroomvoerende leidingen worden de metalen delen van de behuizing onder spanning gezet, en loopt de gebruiker het risico van een schok.

Draag gehoorbeschermers als gedurende lange tijd met de machine gewerkt wordt. Langdurige blootstelling aan een hoger geluidsniveau kan tot beschadiging van het gehoor leiden.

Tijdens het werken kunnen hoge terugdraaimomenten optreden.

USE 8: Tijdens het werken met maximaal koppel altijd de meegeleverde handgreep gebruiken.

Er mogen geen materialen worden gebruikt waarbij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid (bijv. asbest).

5. Overzicht

Zie pagina 2.

1 Stelring (koppelinstelling)

2 Handgreep *

3 Draairichtingschakelaar

4 Schakelaardrukker

5 V a s t z e t k n o p

6 Aanslaghuls

7 Diepte-aanslag

8 Gereedschap

9 Snelwissel-sluiting

* afhankelijk van uitrusting

6. Inbedrijfstelling

Controleer, voordat de machine in gebruik wordt genomen, of de op het typeplaatje

aangegeven spanning met de netspanning overeen komt.

Schakel altijd een lekstroomschakelaar (RCD) met een max. schakelstroomsterkte van

30 mA voor de machine.

6.1 Montage van de handgreep (USE 8)

Open de klemring door de handgreep (2) linksom te draaien. Schuif de handgreep op de hals van de machine. Handgreep in de gewenste stand brengen en vastdraaien.

7. Gebruik

7.1 In-/uitschakelen

Druk de schakelaardrukker (4) in, alvorens de machine in te schakelen.

Het toerental kan door het indrukken van de drukschakelaar gewijzigd worden.

Bij continu gebruik kan de schakelaardrukker met de vastzetknop (5) vastgezet worden. Voor het uitschakelen de schakelaardrukker opnieuw indrukken.

7.2 Draairichting kiezen

Bedien de schakelaar voor de keuze van de draairichting (3) alleen bij stilstaande pr.

Keuze van de draairichting:

R = rechtse draairichting

L = linkse draairichting

7.3 Gereedschap vervangen

Zie pagina 3, afbeelding 1.

Diepte-aanslag (7) eraf trekken. De snelwisselsluiting (9) naar voren schuiven en vasthouden.

Gereedschap (8) wegnemen resp. plaatsen.

De snelwissel-sluiting (9) loslaten.

Diepte-aanslag (7) weer aanbrengen:

Bij het plaatsen verdraaien en vastklikken.

7.4 Werken met diepte-aanslag

Op de stelring (1) koppelinstelling 10 instellen.

Voor het voorinstellen van de inschroefdiepte steekt men een van de in te draaien schroeven op het gereedschap. De aanslaghuls (6) middels verdraaien als volgt instellen (zie pagina 3, afbeelding 2):

a) Schroeven die met hun kop op het materiaal moeten zitten (cilinderkopschroeven, lenskopschroeven, zeskantschroeven):

Het oplegvlak van de schroefkop bevindt zich 2 mm buiten de aanslaghuls.

b) Platverzonken schroeven:

Het vlak van de schroefkop bevindt zich 2 mm buiten de aanslaghuls.

Een schroef bij wijze van proef erin schroeven. Evt. de inschroefdiepte corrigeren:

Bij het draaien van de aanslaghuls (6) verandert de inschroefdiepte 0,25 mm per klik. Moet de schroef dieper erin geschroefd worden: aanslaghuls indraaien. Is de schroef te diep erin geschroefd: aanslaghuls uitdraaien.

Door wegnemen van de diepte-aanslag (7) verandert de ingestelde inschroefdiepte niet. Na het opnieuw aanbrengen kan met dezelfde inschroefdiepte verder gewerkt worden.

Bij het indraaien van kruiskopschroeven de machine met het schroefbit tot voltooiing van

het schroeven krachtig tegen de schroef drukk omdat het bit anders uit de kruiskopschroef kan glijden en het materiaal kan beschadigen.

Wanneer de machine niet exact verticaal t.o.v. het werkstuk gehouden wordt, wordt dit (tot een bepaalde mate) gecompenseerd door de diepteaanslag.

7.5 Werken met koppelinstelling

Diepte-aanslag (7) eraf trekken.

Op de stelring (1) het koppel instellen.

Koppelinstelling:

Stand 1-10,

Na bereiken van het vooringestelde koppel produceert de schroefkoppeling een ratelend geluid en het schroeven kan beëindigd worden.

USE 8: Op de stelring (1) voor de draaimo- mentinstelling bevinden zich stand max. en

stand 1 naast elkaar. De stelring kan niet direct van stand max. naar stand 1 (of van 1 naar max.) gedraaid worden! In tegengestelde richting (d.w.z. over de andere standen heen) draaien.

Stand max, (alleen USE 8):

(stelring tot vergrendeling verdraaien.) De schroefkoppeling is uitgeschakeld. Het maximaal mogelijke koppel staat ter beschikking.

USE 8: Tijdens het werken met maximaal koppel altijd de meegeleverde handgreep uiken.

Tijdens het werken kunnen hoge terugdraaimomenten optreden.

8. Handige tips

Schroeven in hout: Na bereiken van het vooringestelde koppel produceert de schroefkoppeling een ratelend geluid, terwijl de schroef langzaam op de gewenste inschroefdiepte gebracht kan worden.

Bij gebruik van korte schroefbits (25mm): bithouder gebruiken. (Zie hoofdstuk Toebehoren).

Houtplaten met vleugelschroeven op staal schroeven: Bij het doorboren van de houtplaat met laag toerental werken. Is het staal bereikt met maximaal toerental verder werken.

9. Storingen verhelpen

Zit de bithouder heel vast in de gereedschapopname: met een tang eruit trekken.

Als de schakelaardrukker (4) zich niet laat indrukken, controleer dan of de schakelaar voor het omkeren van de draairichting (3) helemaal in stand R of L staat.

10. Onderhoud

De machine regelmatig schoonmaken. Daarbij de ventilatiesleuven bij de motor met een stofzuiger uitzuigen.

11. Toebehoren

Gebruik uitsluitend originele Metabo toebehoren. Zie bladzijde 4.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

A Diepteaanslaghulzen

B B i t h o u d e r

C Verbindingsstuk

NEDERLANDSnl

D Schroefbits

E Dopsleutelmoffen (in de handel gebruikelijk)

F Zeskant - dopsleutel

Compleet toebehorenprogramma zie www.metabo.com of hoofdcatalogus.

12. Reparatie

Reparaties aan elektrische gereedschappen mogen uitsluitend door een erkende vakman worden uitgevoerd!

Een defecte stroomkabel mag alleen worden vervangen door een speciale, orginele beschermde stroomkabel van Metabo. Dit is verkrijgbaar via de Metabo Service.

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kunt u downloaden via www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: Geef uw elektro-gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU

inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Toelichting bij de gegevens van bladzijde 2.

Wijzigingen en technische verbeteringen voorbehouden.

P_1 =nominaal opgenomen vermogen

P_2 =afgiftevermogen

n_0 =nullasttoerental

n_1 =lasttoerental

T_1-10 = koppel (instelbaar)

T_max. = max. koppel

H =gereedschapopname van de machine

m = g e w i c h t

Meetgegevens volgens de norm EN 62841.

Machine van beveiligingsklasse II

\~ Wisselstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

Emissiewaarden

Deze waarden maken een beoordeling

mogelijk van de emissie van het elektrische gereedschap en een vergelijking van de verschillende elektrische gereedschappen.

Afhankelijk van het gebruik, de toestand van het elektrische gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 62841:

a_h =trillingsemissiewaarde (schroeven zonder slag)

K_h = onzekerheid (trilling)

Typische A-gekwalificeerd geluidsniveau:

L_pA = geluidsdrukniveau

L_WA = geluidsvermogensniveau

K_pA, K_WA = onzekerheid

Tijdens het werken kan het geluidsniveau de 80 dB(A) overschrijden.

Draag gehoorbescherming!
