BEDIENUNGSANLEITUNG USE 8 METABO

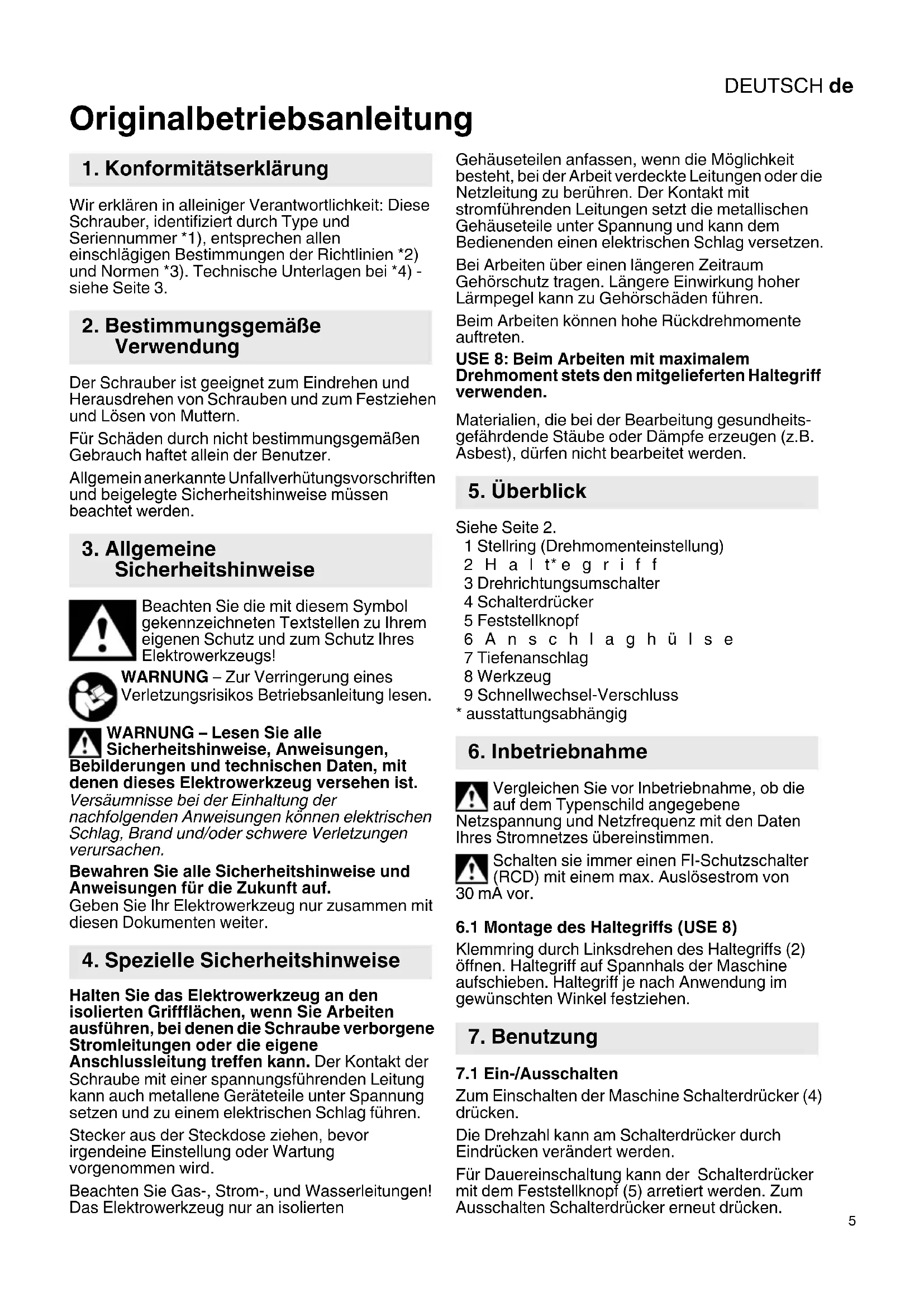

Originalbetriebsanleitung Wir erklären in alleiniger Verantwortlichkeit: Diese Schrauber, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3. Der Schrauber ist geeignet zum Eindrehen und Herausdrehen von Schrauben und zum Festziehen und Lösen von Muttern. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs! WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. WARNUNG – Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter. Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen oder die eigene Anschlussleitung treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung oder Wartung vorgenommen wird. Beachten Sie Gas-, Strom-, und Wasserleitungen! Das Elektrowerkzeug nur an isolierten Gehäuseteilen anfassen, wenn die Möglichkeit besteht, bei der Arbeit verdeckte Leitungen oder die Netzleitung zu berühren. Der Kontakt mit stromführenden Leitungen setzt die metallischen Gehäuseteile unter Spannung und kann dem Bedienenden einen elektrischen Schlag versetzen. Bei Arbeiten über einen längeren Zeitraum Gehörschutz tragen. Längere Einwirkung hoher Lärmpegel kann zu Gehörschäden führen. Beim Arbeiten können hohe Rückdrehmomente auftreten. USE 8: Beim Arbeiten mit maximalem Drehmoment stets den mitgelieferten Haltegriff verwenden. Materialien, die bei der Bearbeitung gesundheits- gefährdende Stäube oder Dämpfe erzeugen (z.B. Asbest), dürfen nicht bearbeitet werden. Siehe Seite 2. 1 Stellring (Drehmomenteinstellung) 2Haltegriff

3 Drehrichtungsumschalter 4 Schalterdrücker 5 Feststellknopf 6Anschlaghülse 7 Tiefenanschlag 8 Werkzeug 9 Schnellwechsel-Verschluss

• ausstattungsabhängig Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen. Schalten sie immer einen FI-Schutzschalter (RCD) mit einem max. Auslösestrom von 30 mA vor.

6.1 Montage des Haltegriffs (USE 8)

Klemmring durch Linksdrehen des Haltegriffs (2) öffnen. Haltegriff auf Spannhals der Maschine aufschieben. Haltegriff je nach Anwendung im gewünschten Winkel festziehen.

7.1 Ein-/Ausschalten

Zum Einschalten der Maschine Schalterdrücker (4) drücken. Die Drehzahl kann am Schalterdrücker durch Eindrücken verändert werden. Für Dauereinschaltung kann der Schalterdrücker mit dem Feststellknopf (5) arretiert werden. Zum Ausschalten Schalterdrücker erneut drücken.

1. Konformitätserklärung

2. Bestimmungsgemäße

4. Spezielle Sicherheitshinweise

7. BenutzungDEUTSCHde

7.2 Drehrichtung wählen

Drehrichtungsumschalter (3) nur bei Stillstand des Motors betätigen. Drehrichtung wählen: R=Rechtslauf L=Linkslauf

Siehe Seite 3, Abbildung 1. Tiefenanschlag (7) abziehen. Den Schnellwechsel- Verschluss (9) nach vorn schieben und halten. Werkzeug (8) entnehmen bzw. einsetzen. Den Schnellwechsel-Verschluss (9) loslassen. Tiefenanschlag (7) wieder anbringen: Beim Aufsetzen verdrehen und einrasten.

7.4 Arbeiten mit Tiefenanschlag

Am Stellring (1) Drehmomenteinstellung 10 einstellen. Zum Voreinstellen der Einschraubtiefe steckt man eine der einzudrehenden Schrauben auf das Werkzeug. Die Anschlaghülse (6) durch Verdrehen wie folgt einstellen (siehe Seite 3, Abbildung 2): a) Schrauben, die mit ihrem Kopf auf dem Material aufsitzen sollen (Zylinderschrauben, Linsenkopfschrauben, Sechskantschrauben): Die Auflagefläche des Schraubenkopfes befindet sich 2 mm außerhalb der Anschlaghülse. b) Senkschrauben: Die Fläche des Schraubenkopfes befindet sich 2 mm außerhalb der Anschlaghülse. Eine Schraube zur Probe einschrauben. Ggf. die Einschraubtiefe korrigieren: Beim Drehen der Anschlaghülse (6) verändert sich die Einschraubtiefe um 0,25 mm pro Rastung. Soll die Schraube tiefer eingeschraubt werden: Anschlaghülse eindrehen. Ist die Schraube zu tief eingeschraubt: Anschlaghülse herausdrehen. Durch Abnehmen des Tiefenanschlags (7) ändert sich die eingestellte Einschraubtiefe nicht. Nach dem Wiederaufsetzen kann mit derselben Einschraubtiefe weitergearbeitet werden. Beim Eindrehen von Kreuzschlitzschrauben die Maschine mit dem Schrauber-Bit bis zur Beendigung des Schraubvorgangs kräftig gegen die Schraube andrücken, weil der Bit sonst aus dem Kreuzschlitz herausgleiten und das Material beschädigen kann. Wenn die Maschine nicht exakt senkrecht zum Werkstück gehalten wird, gleicht dies der Tiefenanschlag (bis zu einem gewissen Grad) aus.

7.5 Arbeiten mit Drehmomenteinstellung

Tiefenanschlag (7) abziehen. Am Stellring (1) das Drehmoment einstellen. Drehmomenteinstellung: Stellung 1-10, : Nach Erreichen des vorgewählten Drehmoments erzeugt die Schrauberkupplung ein ratterndes Geräusch und der Schraubvorgang kann beendet werden. USE 8: Auf dem Stellring (1) zur Drehmomenteinstellung befinden sich Stellung max. und Stellung 1 nebeneinander. Der Stellring lässt sich nicht direkt von Stellung max. auf Stellung 1 (oder von 1 auf max.) drehen! In die entgegengesetzte Richtung (d.h. über die anderen Stellungen hinweg) drehen. Stellung max, (nur USE 8): (Stellring bis zum Einrasten verdrehen.) Die Schrauberkupplung ist abgeschaltet. Das maximal mögliche Drehmoment steht zur Verfügung. USE 8: Beim Arbeiten mit maximalem Drehmoment stets den mitgelieferten Haltegriff verwenden. Beim Arbeiten können hohe Rückdrehmomente auftreten. Schrauben in Holz: Nach Erreichen des vorgewählten Drehmoments erzeugt die Schrauberkupplung ein ratterndes Geräusch, währenddessen die Schraube langsam auf die gewünschte Einschraubtiefe gebracht werden kann. Bei Verwendung von kurzen Schrauber-Bits (25mm): Bithalter verwenden. (Siehe Kapitel Zubehör). Holzplatten mit Flügel-Tek-Schrauben auf Stahl schrauben: Beim Durchbohren der Holzplatte mit niedriger Drehzahl arbeiten. Ist der Stahl erreicht mit maximaler Drehzahl weiterarbeiten. Sitzt der Bithalter sehr fest in der Werkzeugaufnahme: mit einer Zange herausziehen. Sollte sich der Schalterdrücker (4) nicht eindrücken lassen, überprüfen, ob der Drehrichtungsumschalter (3) vollständig auf Position R oder L steht. Die Maschine regelmäßig reinigen. Dabei die Lüftungsschlitze am Motor mit einem Staubsauger aussaugen. Verwenden Sie nur original Metabo Zubehör. Siehe Seite 4. Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt. A Tiefenanschlaghülsen B Bithalter CVerbindungsteil DSchrauber-Bits E Steckschlüsseleinsätze (handelsüblich) F Seckskant-Steckschlüsseleinsatz

9. Störungsbeseitigung

11. ZubehörDEUTSCH de

Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog. Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden! Eine defekte Netzanschlussleitung darf nur durch eine spezielle, originale Netzanschlussleitung von Metabo ersetzt werden, die über den Metabo Service erhältlich ist. Mit reparaturbedürftigen Metabo Elektrowerk- zeugen wenden Sie sich bitte an Ihre Metabo- Vertretung. Adressen siehe www.metabo.com. Ersatzteillisten können Sie unter www.metabo.com herunterladen. Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör. Nur für EU-Länder: Werfen Sie Elektrowerk- zeuge nicht in den Hausmüll! Gemäß Euro- päischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in natio- nales Recht müssen verbrauchte Elektrowerk- zeuge getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden. Erläuterungen zu den Angaben auf Seite 2. Änderungen im Sinne des technischen Fortschritts vorbehalten.

max. =max. Drehmoment H =Werkzeugaufnahme der Maschine m=Gewicht Messwerte ermittelt gemäß EN 62841. Maschine der Schutzklasse II ~ Wechselstrom Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards). Emissionswerte Diese Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen. Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

=Schwingungsemissionswert (Schrauben ohne Schlag)

=Unsicherheit (Schwingung) Typische A-bewertete Schallpegel:

= Schallleistungspegel

= Unsicherheit Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten. Gehörschutz tragen!
