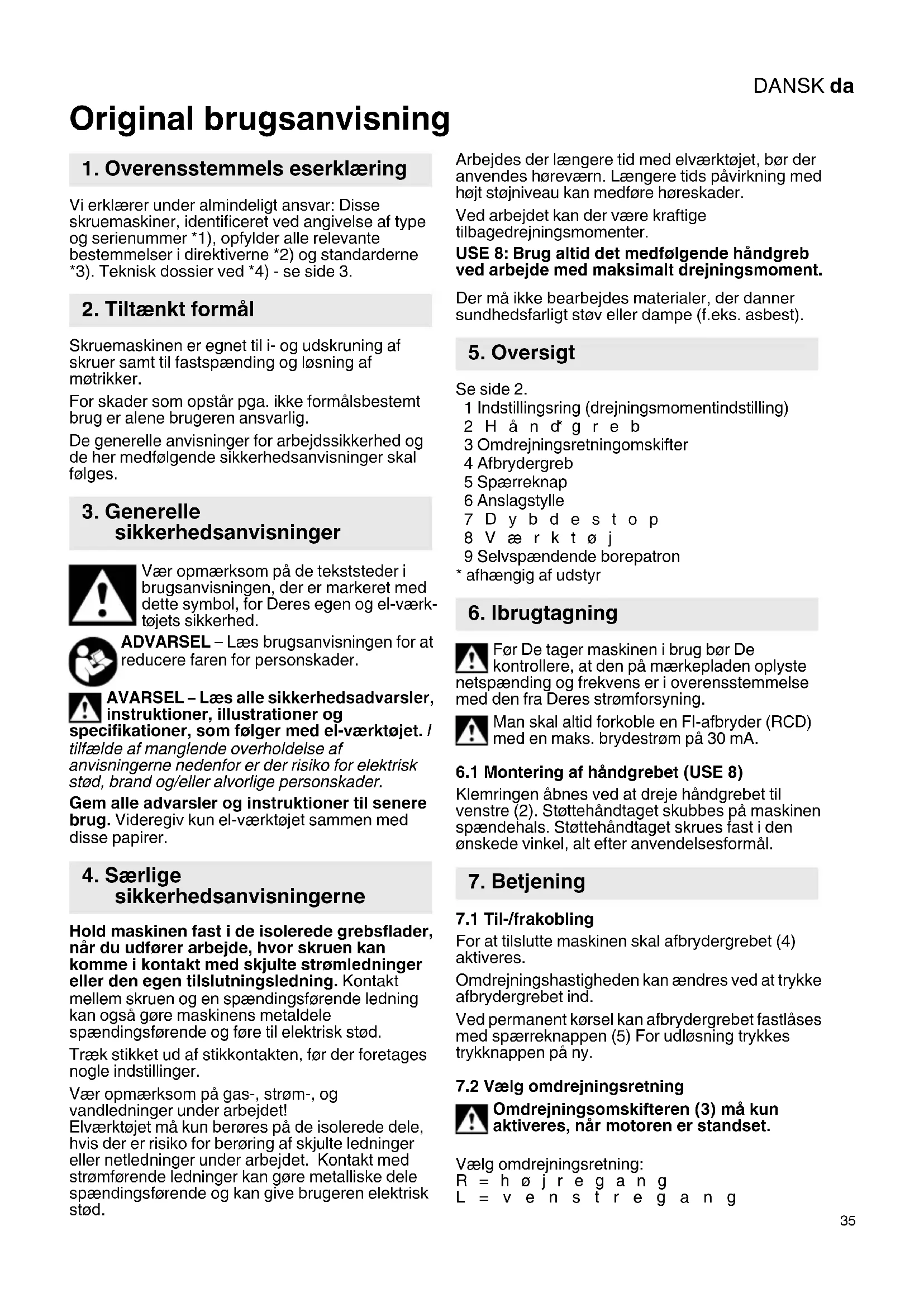

Original brugsanvisning Vi erklærer under almindeligt ansvar: Disse skruemaskiner, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 3. Skruemaskinen er egnet til i- og udskruning af skruer samt til fastspænding og løsning af møtrikker. For skader som opstår pga. ikke formålsbestemt brug er alene brugeren ansvarlig. De generelle anvisninger for arbejdssikkerhed og de her medfølgende sikkerhedsanvisninger skal følges. Vær opmærksom på de tekststeder i brugsanvisningen, der er markeret med dette symbol, for Deres egen og el-værk- tøjets sikkerhed. ADVARSEL – Læs brugsanvisningen for at reducere faren for personskader. AVARSEL – Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til senere brug. Videregiv kun el-værktøjet sammen med disse papirer. Hold maskinen fast i de isolerede grebsflader, når du udfører arbejde, hvor skruen kan komme i kontakt med skjulte strømledninger eller den egen tilslutningsledning. Kontakt mellem skruen og en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød. Træk stikket ud af stikkontakten, før der foretages nogle indstillinger. Vær opmærksom på gas-, strøm-, og vandledninger under arbejdet! Elværktøjet må kun berøres på de isolerede dele, hvis der er risiko for berøring af skjulte ledninger eller netledninger under arbejdet. Kontakt med strømførende ledninger kan gøre metalliske dele spændingsførende og kan give brugeren elektrisk stød. Arbejdes der længere tid med elværktøjet, bør der anvendes høreværn. Længere tids påvirkning med højt støjniveau kan medføre høreskader. Ved arbejdet kan der være kraftige tilbagedrejningsmomenter. USE 8: Brug altid det medfølgende håndgreb ved arbejde med maksimalt drejningsmoment. Der må ikke bearbejdes materialer, der danner sundhedsfarligt støv eller dampe (f.eks. asbest). Se side 2. 1 Indstillingsring (drejningsmomentindstilling) 2Håndgreb

3 Omdrejningsretningomskifter 4 Afbrydergreb 5 Spærreknap 6 Anslagstylle 7Dybdestop 8Værktøj 9 Selvspændende borepatron

• afhængig af udstyr Før De tager maskinen i brug bør De kontrollere, at den på mærkepladen oplyste netspænding og frekvens er i overensstemmelse med den fra Deres strømforsyning. Man skal altid forkoble en FI-afbryder (RCD) med en maks. brydestrøm på 30 mA.

6.1 Montering af håndgrebet (USE 8)

Klemringen åbnes ved at dreje håndgrebet til venstre (2). Støttehåndtaget skubbes på maskinen spændehals. Støttehåndtaget skrues fast i den ønskede vinkel, alt efter anvendelsesformål.

For at tilslutte maskinen skal afbrydergrebet (4) aktiveres. Omdrejningshastigheden kan ændres ved at trykke afbrydergrebet ind. Ved permanent kørsel kan afbrydergrebet fastlåses med spærreknappen (5) For udløsning trykkes trykknappen på ny.

7.2 Vælg omdrejningsretning

Omdrejningsomskifteren (3) må kun aktiveres, når motoren er standset. Vælg omdrejningsretning: R=højregang L=venstregang

sikkerhedsanvisninger

sikkerhedsanvisningerne

Se side 3, fig. 1. Afmontering af dybdestop (7). Skub den selvspændende borepatron (9) fremad og hold den der. Tag værktøjet (8) ud/sæt værktøjet i. Slip den selvspændende borepatron (9). Ny montering af dybdestoppet (7): Drej på dybdestoppet ved isætningen og lad det gå i indgreb.

7.4 Arbejde med dybdestop

Indstil 10 på indstillingsringen (1) for drejningsmomentindstilling. Ved forudindstilling af iskruningsdybden sættes en af de skruer, der skal skrues i, på værktøjet. Indstil anslagsbøsningen (6) på følgende måde ved at dreje den (se side 3, fig. 2): a) Skruer, hvor skruehovedet skal sidde uden på materialet (cylinderskruer, linsehovedskruer, maskinskruer): Det sted, skruehovedet går imod materialet, ligger 2 mm uden for anslagsbøsningen. b) Forsænkede skruer: Skruehovedets flade ligger 2 mm uden for anslagsbøsningen. Skru en skrue i som prøve. Korrigér eventuelt iskruningsdybden: Ved at dreje på anslagsbøsningen (6) ændres iskruningsdybden 0,25 mm pr. interval. Skal skruen skrues dybere i: Skru anslagtyllen indad. Er skruen skruet for dybt i: Skru anslagtyllen udad. Den indstillede iskruningsdybde ændres ikke ved at dybdestoppet (7) tages af. Når dybdestoppet sættes på igen, kan der arbejdes videre med samme iskruningsdybde. Ved iskruning af stjerneskruer skal maskinen med skruebitten under hele forløbet presses kraftigt mod skruen, da bitten ellers glider ud af skruens kærv og kan beskadige materialet. Hvis maskinen ikke holdes nøjagtigt lodret i forhold til arbejdsemnet, udligner dette (til en vis grad) dybdestoppets effekt.

7.5 Arbejde med drejningsmomentindstilling

Afmontér dybdestoppet (7). Indstil drejningsmomentet på indstillingsringen (1). Indstilling af drejningsmoment: Position 1-10, : Når det forud valgte drejningsmoment er nået, lyder der en skraldende lyd fra skruekoblingen og iskruningen kan afsluttes. USE 8: På justeringsringen (1) for drejnings- momentindstillingen er stilling maks. og stilling 1 ved siden af hinanden. Justeringsringen kan ikke drejes direkte fra stilling maks. til stilling 1 (eller fra 1 til maks.)! Drej i den modsatte retning (dvs. forbi de andre stillinger). Position maks., (kun USE 8): (Drej på justeringsringen, til den går i indgreb.) Skruekoblingen er slået fra. Det maksimalt mulige drejningsmoment er til rådighed. USE 8: Brug altid det medfølgende håndgreb ved arbejde med maksimalt drejningsmoment. Ved arbejdet kan der være kraftige tilbagedrejningsmomenter. Iskruning i træ: Når det forud valgte drejningsmoment er nået, lyder der en skraldende lyd fra skruekoblingen, mens skruen langsomt kan bringes til den ønskede iskruningsdybde. Ved brug af korte skruebits (25mm): Brug bitholder. (Se kapitlet Tilbehør). Fastskruning af træplader med vingeskruer på stål: Arbejd på en sådan måde at gennemboringen af træpladen sker med lav hastighed. Arbejd videre med maksimalt omdrejningstal, når stålet er nået. Sidder bitholderen meget fast i spændepatronen: Træk værktøjet ud med en tang. Lader afbrydergrebet (4) sig ikke trykke ind, skal det kontrolleres, om omdrejningsomskifteren (3) står helt i position R eller L. Maskinen skal regelmæssigt rengøres. Herved skal udluftningsslidserne ved motoren rengøres med en støvsuger. Brug kun originalt Metabo tilbehør. Se side 4. Brug kun tilbehør, som opfylder de krav og specifikationer, som er angivet i denne brugsanvisning. A Dybdestoptyller B Bitholder CSamledel DSkruebits E Topnøglesæt (gængs) F Sekskanttoppe Det komplette tilbehørsprogram findes på www.metabo.com eller i hovedkataloget. Reparationer på el-værktøjer må kun foretages af faguddannede elektrikere! Et defekt netkabel må kun udskiftes med en speciel, original netledning fra metabo, der er tilgængelig hos Metabo service. Henvend Dem til Deres Metabo-forhandler, når De skal have repareret Deres Metabo el-værktøj. Adresser findes på www.metabo.com. Reservedelslister kan downloades på www.metabo.com.

9. Afhjælpning af fejl

Overhold de lokale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør. Kun for EF-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det euro- pæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og afleveres miljørigtigt til genbrug. Forklaringer til oplysningerne på side 2. Forbeholdt ændringer som følge af tekniske ændringer.

max. =Maks. drejningsmoment H =Maskinens spændepatron m=Vægt Måleværdier beregnet iht. EN 62841. Klasse II maskine ~ Vekselstrøm De angivne tekniske data er tolerancesat (svarende til de pågældende gyldige standarder). Emissionsværdier Disse værdier gør det muligt at bestemme el- værktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier. Samlet vibration (vektorsum af tre retninger) målt iht. EN 62841:

=Usikkerhed (vibration) Typiske A-vægtede lydniveauer:

= usikkerhed Ved arbejde kan støjniveauet overskride 80 dB(A). Brug høreværn!
