USE 8 - шуруповерт METABO - Бесплатное руководство пользователя

Бренд	Metabo
Модель	USE 8
Тип продукта	Электрический сетевой шуруповерт
Назначение	Завинчивание и отвинчивание винтов, затягивание и ослабление гаек
Потребляемая мощность (P1)	Указана на заводской табличке (не указана в инструкции)
Отдаваемая мощность (P2)	Указана на заводской табличке
Частота вращения на холостом ходу (n0)	Указана на заводской табличке
Частота вращения под нагрузкой (n1)	Указана на заводской табличке
Регулируемый крутящий момент (T1-10)	10 положений, от 1 до 10
Максимальный крутящий момент (T_max)	Положение макс. (отключение муфты)
Патрон (H)	Быстрозажимной патрон
Вес (m)	Указан на заводской табличке
Электропитание	Переменный ток, напряжение и частота сети согласно заводской табличке
Класс защиты	II (двойная изоляция)
Уровень звукового давления (L_pA)	Указан (может превышать 80 дБ(А))
Уровень звуковой мощности (L_WA)	Указан
Значение вибрации (a_h)	Завинчивание без удара, согласно EN 62841
Ограничитель глубины	Да, с регулируемой втулкой упора (0,25 мм на щелчок)
Дополнительная рукоятка	Входит в комплект (USE 8), установка с возможностью поворота
Направление вращения	Переключатель R (правое) / L (левое)
Постоянная работа	Возможна с помощью кнопки фиксации курка
Техническое обслуживание	Регулярная очистка, удаление отложений из вентиляционных отверстий
Совместимые аксессуары	Втулки для упора, держатель бит, переходник, биты, торцевые ключи (см. инструкцию)
Ремонт	Должен выполняться специалистами; специальный сетевой кабель Metabo

Часто задаваемые вопросы - USE 8 METABO

Какие типы винтов можно закручивать шуруповертом Metabo USE 8?

Шуруповерт USE 8 предназначен для завинчивания и отвинчивания винтов, а также для затягивания и ослабления гаек. Он подходит для винтов с цилиндрической, полукруглой, шестигранной, потайной и крестообразной головкой, с ограничителем глубины или без него.

Как отрегулировать крутящий момент на USE 8?

Поверните регулировочное кольцо (1) в нужное положение (от 1 до 10 или макс). Для перехода от макс к 1 поверните в противоположном направлении, проходя через промежуточные положения. Положение макс отключает муфту для максимального крутящего момента.

Как быстро заменить инструмент (биту)?

Сначала снимите ограничитель глубины (7). Нажмите быстрозажимную втулку (9) вперед и удерживайте. Извлеките инструмент (8) и вставьте новый. Отпустите втулку и установите ограничитель на место, поворачивая до защелкивания.

Как отрегулировать глубину завинчивания?

Установите крутящий момент на 10. Поместите винт на инструмент и отрегулируйте втулку упора (6): для потайных винтов поверхность головки должна быть на расстоянии 2 мм от втулки; для других типов – опорная поверхность на 2 мм. Поворачивайте втулку с шагом 0,25 мм для корректировки.

Какие меры предосторожности необходимо соблюдать?

Прочитайте полную инструкцию. При длительной работе используйте средства защиты слуха. Используйте дополнительную рукоятку в положении макс. Отключайте от сети перед настройкой. Избегайте касания находящихся под напряжением кабелей: держите инструмент за изолированные поверхности. Используйте устройство защитного отключения (УЗО) на 30 мА.

Что делать, если курок не нажимается?

Проверьте, что переключатель направления вращения (3) находится полностью в положении R (правое) или L (левое). Если он находится между ними, курок заблокирован.

Как обслуживать шуруповерт Metabo USE 8?

Регулярно очищайте инструмент и удаляйте отложения из вентиляционных отверстий двигателя. Используйте только соответствующие аксессуары Metabo. Ремонт должен выполняться специалистом.

Можно ли использовать короткие биты для завинчивания?

Да, но используйте подходящий держатель бит (см. раздел аксессуаров в инструкции). Короткие биты (25 мм) требуют держателя для сохранения длины.

Каково значение вибрации USE 8?

Значение вибрации (a_h) для завинчивания без удара измеряется согласно EN 62841. Точные значения указаны на заводской табличке или в инструкции. Они позволяют сравнивать инструменты и оценивать воздействие.

Где найти запасные части и аксессуары?

Списки запасных частей можно загрузить с www.metabo.com. Совместимые аксессуары перечислены в инструкции (втулки, держатель бит, переходник, биты и т.д.). Используйте только оригинальные аксессуары Metabo.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ USE 8 METABO

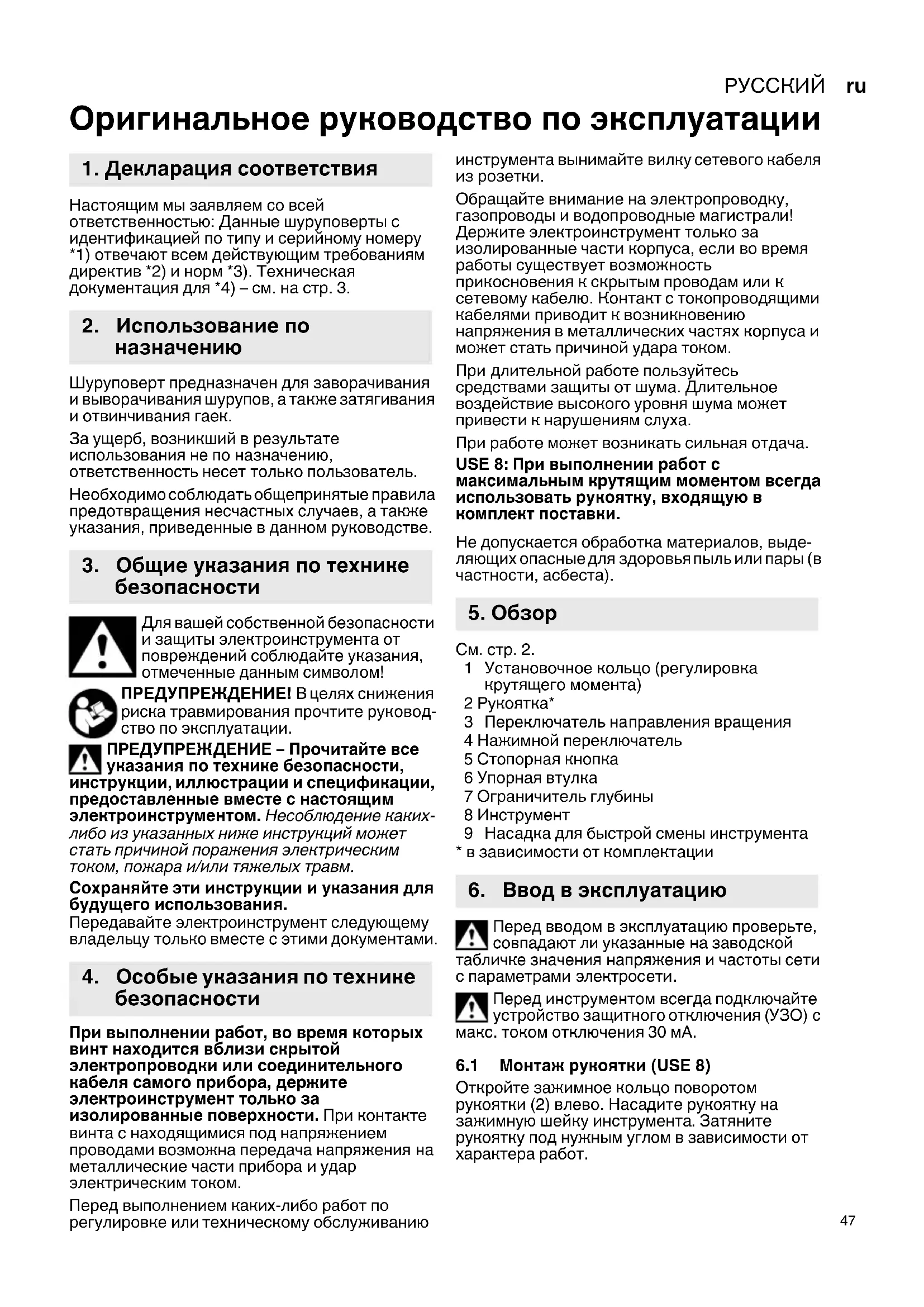

ru Оригинальное руководство по эксплуатации 47

DWSE 6.3

Оригинальное руководство по эксплуатации

1. Декларация соответствия

Настоящим мы заявляем со всей ответственностью: Данные шуруповерты с идентификацией по типу и серийному номеру *1) отвечают всем действующим требованиям директив *2) и норм *3). Техническая документация для *4) – см. на стр. 3.

2. Использование по назначению

Шуруповерт предназначен для заворачивания и выворачивания шурупов, а также затягивания и отвинчивания гаек.

За ущерб, возникший в результате использования не по назначению, ответственность несет только пользователь.

Необходимо соблюдать общепринятые правила предотвращения несчастных случаев, а также указания, приведенные в данном руководстве.

3. Общие указания по технике безопасности

Для вашей собственной безопасности и защиты электроинструмента от повреждений соблюдайте указания, отмеченные данным символом!

ПРЕДУПРЕЖДЕНИЕ! В целях снижения риска травмирования прочтите руководство по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ – Прочитайте все указания по технике безопасности, грунции, иллюстрации и спецификации, доставленные вместе с настоящим ктроинструментом. Несоблюдение каких-ю из указанных ниже инструкций может быть причиной поражения электрическим м, пожара и/или тяжелых травм.

Сохраняйте эти инструкции и указания для будущего использования.

Передавайте электроинструмент следующему владельцу только вместе с этими документами.

4. Особые указания по технике безопасности

При выполнении работ, во время которых винт находится вблизи скрытой электропроводки или соединительного кабеля самого прибора, держите электроинструмент только за изолированные поверхности. При контакте винта с находящимися под напряжением проводами возможна передача напряжения на металлические части прибора и удар электрическим током.

Перед выполнением каких-либо работ по регулировке или техническому обслуживанию

инструмента вынимайте вилку сетевого кабеля из розетки.

Обращайте внимание на электропроводку, газопроводы и водопроводные магистрали! Держите электроинструмент только за изолированные части корпуса, если во время работы существует возможность прикосновения к скрытым проводам или к сетевому кабелю. Контакт с токопроводящими кабелями приводит к возникновению напряжения в металлических частях корпуса и может стать причиной удара током.

При длительной работе пользуйтесь средствами защиты от шума. Длительное воздействие высокого уровня шума может привести к нарушениям слуха.

При работе может возникать сильная отдача.

USE 8: При выполнении работ с максимальным крутящим моментом всегда использовать рукоятку, входящую в комплект поставки.

Не допускается обработка материалов, выделяющих опасные для здоровья пыль или пары (в частности, асбеста).

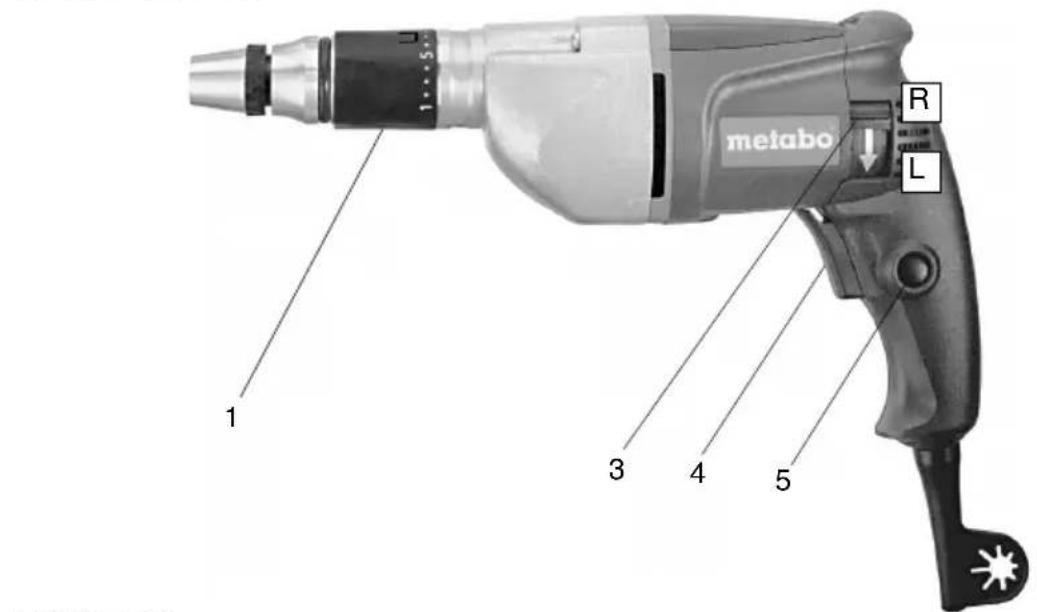

5. Обзор

См. стр. 2.

1 Установочное кольцо (регулировка крутящего момента)
2 Рукоятка*
3 Переключатель направления вращения
4 Нажимной переключатель
5 Стопорная кнопка
6 Упорная втулка
7 Ограничитель глубины
8 Инструмент
9 Насадка для быстрой смены инструмента
* в зависимости от комплектации

6. Ввод в эксплуатацию

Перед вводом в эксплуатацию проверьте, совпадают ли указанные на заводской табличке значения напряжения и частоты сети с параметрами электросети.

Перед инструментом всегда подключайте устройство защитного отключения (УЗО) с макс. током отключения 30 мА.

6.1 Монтаж рукоятки (USE 8)

Откройте зажимное кольцо поворотом рукоятки (2) влево. Насадите рукоятку на зажимную шейку инструмента. Затяните рукоятку под нужным углом в зависимости от характера работ.

7. Эксплуатация

7.1 Включение/выключение

Для включения инструмента нажмите на нажимной переключатель (4).

Меняя силу надавливания на кнопку включения, можно изменять частоту вращения.

Для непрерывной работы нажимной переключатель можно зафиксировать с помощью стопорной кнопки (5). Для выключения повторно нажмите нажимной переключатель.

7.2 Выбор направления вращения

Переключение направления вращения переключателем (3) производится ико при неработающем двигателе.

Выбор направления движения:

R = правостороннее вращение

L = левостороннее вращение

7.3 Смена рабочего инструмента

См. рисунок 1 на стр. 3.

Снимите ограничитель глубины (7). Сдвиньте насадку для быстрой смены инструмента (9) вперед и удерживайте ее в этом положении. Снимите и вставьте инструмент (8). Отпустите насадку для быстрой смены инструмента (9).

Вновь установите ограничитель глубины (7): При этом поверните его до фиксации.

7.4 Работа с ограничителем глубины На установочном кольце (1) настройте ступень регулировки крутящего момента 10.

Для выполнения предварительной регулировки глубины вворачивания следует насадить один из вворачиваемых винтов (болтов, шурупов) на инструмент. Посредством вращения отрегулируйте упорную втулку (6) следующим образом (см. рис. 2 на стр. 3):

а) Винты, головка которых должна находиться над поверхностью материала (винты с цилиндрической головкой, винты со сфероцилиндрической головкой, винты с шестигранной головкой): опорная поверхность головки винта находится в 2 мм за пределами упорной втулки.

b) Винты с потайной головкой: поверхность головки винта находится в 2 мм за пределами упорной втулки.

Вверните для пробы один винт. При необходимости откорректируйте глубину вворачивания: при поворачивании упорной втулки (6) глубина вворачивания изменяется на 0,25 мм на шаг. Если винт должен быть ввернут глубже, вверните упорную втулку. Если винт ввернут слишком глубоко, выверните упорную втулку.

При съеме ограничителя глубины (7) установленная глубина вворачивания сохраняется. После повторной установки

ограничителя можно проводить работы с той же глубиной вворачивания.

При вворачивании крестовых шурупов сильно надавливайте на шуруповерт во я всего процесса, иначе сменный румент может вылететь из шлица шурупа и едить материал.

Если электроинструмент находится не строго вертикально по отношению к обрабатываемой детали, отклонение компенсирует ограничитель глубины (до определенного угла).

7.5 Выполнение работ с регулировкой крутящего момента

Снимите ограничитель глубины (7).

На установочном кольце (1) отрегулируйте крутящий момент.

Регулировка крутящего момента: Положения 1-10,

По достижении предварительно заданного крутящего момента муфта шуруповерта издает вибрирующий звук, после чего процесс вкручивания может быть завершен.

USE 8: На установочном кольце (1) для регулировки крутящего момента макс.

положение и положение 1 находятся рядом друг с другом. Установочное кольцо не может вращаться непосредственно из макс. положения в положение 1 (или с положения 1 в макс. положение)! Выполняйте вращение в противоположном направлении (т. е. с прохождением через другие положения).

Макс. положение, 📄 (только USE 8): (поверните установочное кольцо до щелчка). Муфта шуруповерта отключена. Доступен максимально возможный крутящий момент.

USE 8: При выполнении работ с максимальным крутящим моментом да использовать рукоятку, входящую в тлект поставки.

При работе может возникать сильная отдача.

8. Советы и рекомендации

Вворачивание винтов в дерево: По достижении предварительно заданного крутящего момента муфта шуруповерта издает вибрирующий звук, в этот момент винт может быть медленно закручен на необходимую глубину вворачивания.

При использовании коротких насадок шуруповерта (25 мм): используйте держатель насадок. (См. главу Принадлежности).

Привинтить деревянные панели к стали с помощью саморезов Flügelteks: при просверливании деревянной панели работайте с низкой частотой вращения. После достижения стали работайте с максимальной частотой вращения.

9. Устранение неисправностей

Если держатель насадок слишком плотно сидит в зажимном патроне инструмента: вытащить с помощью клещей.

Если нажимной переключатель (4) не нажимается, проверьте, находится ли переключатель направления вращения (3) точно в положении R или L.

10. Техническое обслуживание

Инструмент следует регулярно очищать. При этом с помощью пылесоса следует очистить вентиляционные щели на корпусе двигателя.

11. Принадлежности

Используйте только оригинальные принадлежности Metabo.

См. стр. 4.

Используйте только те принадлежности, которые отвечают требованиям и параметрам, перечисленным в данном руководстве по эксплуатации.

А Втулки упора глубины
В Держатели инструментальных насадок
С Переходник
D Инструментальные насадки
Е Вставки торцовых гаечных ключей (стандартные)
F Шестигранная вставка торцового гаечного ключа

Полный ассортимент принадлежностей смотрите на сайте www.metabo.com или в главном каталоге.

12. Ремонт

Ремонт электроинструментов должен осуществляться только квалифицированными специалистами-электриками!

Поврежденный сетевой кабель можно заменить только на специальный, оригинальный сетевой кабель Metabo, который можно приобрести в сервисном центре Metabo.

Для ремонта электроинструмента Metabo обращайтесь в региональное представительство компании Metabo. Адрес см. на сайте www.metabo.com.

Перечни запасных частей можно загрузить с сайта www.metabo.com.

13. Защита окружающей среды

Соблюдайте национальные правила экологически безопасной утилизации и переработки отслуживших машин, упаковки и принадлежностей.

Только для стран ЕС: Не утилизируйте электроинструменты вместе с бытовыми отходами! Согласно европейской директиве 2012/19/EU по отходам электрического и электронного оборудования и соответствующим национальным нормам бывшие в употреблении электроприборы и инструменты подлежат раздельной утилизации с целью их последующей экологически безопасной переработки.

14. Технические характеристики

Пояснения к данным, приведенным на стр. 2. Оставляем за собой право на технические изменения.

P_1 = номинальная потребляемая мощность
P_2 =выходная мощность
n_0 = частота вращения без нагрузки
n_1 = скорость вращения под нагрузкой
T_1-10 = крутящий момент (регулируемый)
T_макс. = макс. крутящий момент
H = зажимной патрон электроинструмента
m = BEC

Результаты измерений получены в соответствии со стандартом EN 62841.

Инструмент класса защиты II

\~ переменный ток

На указанные технические характеристики распространяются допуски, предусмотренные действующими стандартами.

Значения эмиссии шума

Эти значения позволяют оценивать и сравнивать эмиссию шума различных электроинструментов. В зависимости от условий эксплуатации, состояния электроинструмента или используемой инструментальной оснастки фактическая нагрузка может быть выше или ниже. Для оценки примерного уровня эмиссии учитывайте перерывы в работе и фазы работы с пониженной (шумовой) нагрузкой. Определите перечень организационных мер по защите пользователя с учетом тех или иных значений эмиссии шума.

Общее значение вибрации (векторная сумма трех направлений), рассчитанное согласно EN 62841:

a_h =значение вибрации (Завинчивание без удара) K_h = коэффициент погрешности (вибрация)

Типичный амплитудно-взвешенный уровень шума:

L_pA = уровень звукового давления

L_WA = уровень звуковой мощности

K_pA, K_WA = коэффициент погрешности

Во время работы уровень шума может превышать 80 дБ(А).

Используйте средства защиты органов слуха!

EAC

Информация для покупателя:

Сертификат соответствия:

№ ТС RU С-ДЕ.БЛ08.В.01848, срок действия с 23.10.2018 по 22.10.2023 г., выдан органом по сертификации продукции «ИВАНОВО-СЕРТИФИКАТ» ООО «Ивановский Фонд Сертификации»; Адрес(юр. и факт.): 153032, Российская Федерация, Ивановская обл., г. Иваново, ул. Станкостроителей, д. 1; тел. [phone]; E-mail: [e-mail]; Аттестат аккредитации № RA.RU.11БЛ08 от 24.03.16 г.

Страна изготовления: Германия

Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия

Импортер в России:

ООО "Метабо Евразия"

Россия, 127273, Москва

ул. Березовая аллея, д 5 а, стр 7, офис 106

тел.: [phone]

Дата производства зашифрована в 10-значном серийном номере инструмента, указанном на его шильдике. 1 я цифра обозначает год, например «4» обозначает, что изделие произведено в 2014 году. 2 я и 3 я цифры обозначают номер месяца в году производства, например «05» - май

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. На этикетке).
