GEBRUIKSAANWIJZING SB 8502 METABO

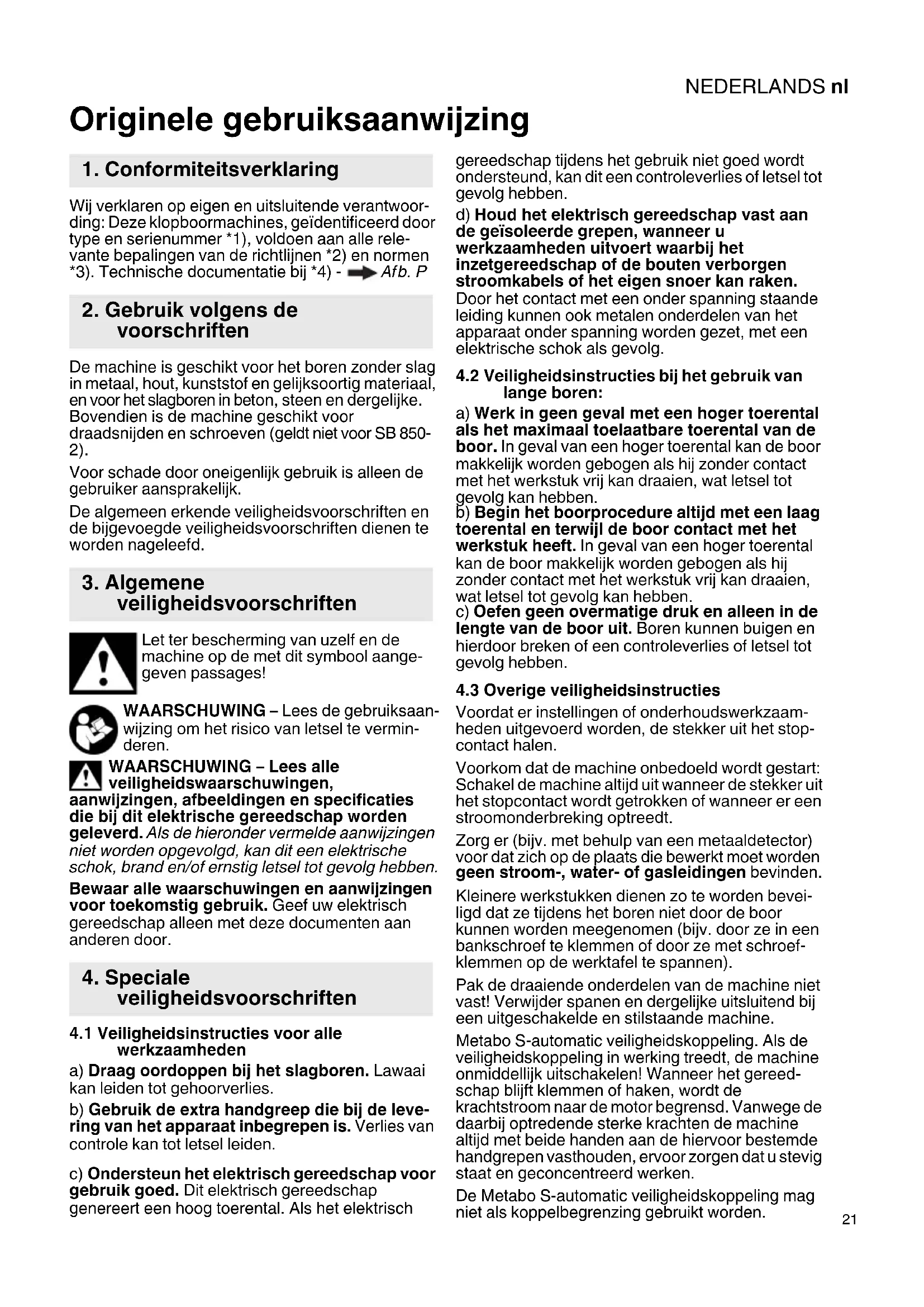

Originele gebruiksaanwijzing Wij verklaren op eigen en uitsluitende verantwoor- ding: Deze klopboormachines, geïdentificeerd door type en serienummer *1), voldoen aan alle rele- vante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) -

b. P De machine is geschikt voor het boren zonder slag in metaal, hout, kunststof en gelijksoortig materiaal, en voor het slagboren in beton, steen en dergelijke. Bovendien is de machine geschikt voor draadsnijden en schroeven (geldt niet voor SB 850- 2). Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk. De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften dienen te worden nageleefd. Let ter bescherming van uzelf en de machine op de met dit symbool aange- geven passages! WAARSCHUWING – Lees de gebruiksaan- wijzing om het risico van letsel te vermin- deren. WAARSCHUWING – Lees alle veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4.1 Veiligheidsinstructies voor alle

werkzaamheden a) Draag oordoppen bij het slagboren. Lawaai kan leiden tot gehoorverlies. b) Gebruik de extra handgreep die bij de leve- ring van het apparaat inbegrepen is. Verlies van controle kan tot letsel leiden. c) Ondersteun het elektrisch gereedschap voor gebruik goed. Dit elektrisch gereedschap genereert een hoog toerental. Als het elektrisch gereedschap tijdens het gebruik niet goed wordt ondersteund, kan dit een controleverlies of letsel tot gevolg hebben. d) Houd het elektrisch gereedschap vast aan de geïsoleerde grepen, wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap of de bouten verborgen stroomkabels of het eigen snoer kan raken. Door het contact met een onder spanning staande leiding kunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als gevolg.

4.2 Veiligheidsinstructies bij het gebruik van

lange boren: a) Werk in geen geval met een hoger toerental als het maximaal toelaatbare toerental van de boor. In geval van een hoger toerental kan de boor makkelijk worden gebogen als hij zonder contact met het werkstuk vrij kan draaien, wat letsel tot gevolg kan hebben. b) Begin het boorprocedure altijd met een laag toerental en terwijl de boor contact met het werkstuk heeft. In geval van een hoger toerental kan de boor makkelijk worden gebogen als hij zonder contact met het werkstuk vrij kan draaien, wat letsel tot gevolg kan hebben. c) Oefen geen overmatige druk en alleen in de lengte van de boor uit. Boren kunnen buigen en hierdoor breken of een controleverlies of letsel tot gevolg hebben.

4.3 Overige veiligheidsinstructies

Voordat er instellingen of onderhoudswerkzaam- heden uitgevoerd worden, de stekker uit het stop- contact halen. Voorkom dat de machine onbedoeld wordt gestart: Schakel de machine altijd uit wanneer de stekker uit het stopcontact wordt getrokken of wanneer er een stroomonderbreking optreedt. Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op de plaats die bewerkt moet worden geen stroom-, water- of gasleidingen bevinden. Kleinere werkstukken dienen zo te worden bevei- ligd dat ze tijdens het boren niet door de boor kunnen worden meegenomen (bijv. door ze in een bankschroef te klemmen of door ze met schroef- klemmen op de werktafel te spannen). Pak de draaiende onderdelen van de machine niet vast! Verwijder spanen en dergelijke uitsluitend bij een uitgeschakelde en stilstaande machine. Metabo S-automatic veiligheidskoppeling. Als de veiligheidskoppeling in werking treedt, de machine onmiddellijk uitschakelen! Wanneer het gereed- schap blijft klemmen of haken, wordt de krachtstroom naar de motor begrensd. Vanwege de daarbij optredende sterke krachten de machine altijd met beide handen aan de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken. De Metabo S-automatic veiligheidskoppeling mag niet als koppelbegrenzing gebruikt worden.

1. Conformiteitsverklaring

2. Gebruik volgens de

veiligheidsvoorschriften

Let op bij schroeven in hard materiaal (het inschroeven van schroeven met metrisch of inch- schroefdraad in staal)! De schroefkop kan afbreken of er kunnen hoge terugdraaimomenten bij de handgreep optreden. De stofbelasting verminderen: WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn: - lood van gelode verf, - mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en - arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes. Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen. Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering). Verzamel de ontstane deeltjes op de plaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving. Gebruik voor speciale werkzaamheden geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht. Gebruik een geschikte stofafzuiging. Verminder de stofbelasting door: - de vrijkomende deeltjes en de af te voeren luchtstroom van de machine niet op de gebruiker zelf of in de buurt aanwezige personen of op neergeslagen stof te richten, - een afzuiginstallatie en/of een luchtfilter te gebruiken, - de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op. - Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen. De afbeeldingen vindt u aan het begin van de gebruiksaanwijzing. Verklaring symbolen: Boren / Boor Slagboren Bewegingsrichting Schroeven / Schroef Langzaam Snel Afb. A 1 Schakelknop voor trapkeuze 2 Extra greep / extra greep met trillingsdemping * 3Boordiepteaanslag 4Tandkransboorhouder * 5 Snelspanboorhouder Futuro Plus * 6 Snelspanboorhouder Futuro Top * 7 Schuifschakelaar (boren/slagboren) 8 Stelwiel voor toerentalinstelling * 9 Stelwiel voor impulsfunctie * 10 Elektronische signaalindicatie* 11 Draairichtingschakelaar * 12 Vergrendelknop voor continu-inschakeling 13 Drukschakelaar 14 Handgreep (greepvlak)

• afhankelijk van de uitvoering Controleer alvorens het apparaat in gebruik te nemen of de op het typeplaatje aangegeven netspanning en netfrequentie overeenkomen met de gegevens van het elektriciteitsnet. Schakel altijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30 mA voor de machine. Om een goede bevestiging van de boor- houder te garanderen: Na de eerste keer boren (rechtsloop) de borgschroef in de boor- houder (indien aanwezig, afhankelijk van model) stevig vastzetten met een schroevendraaier. Let op: linkse schroefdraad!

7.1 Extra handgreep (2) monteren

Afb. B Om veiligheidsredenen altijd de meegele- verde extra handgreep gebruiken. De extra handgreep krachtig vastdraaien.

8.1 Boordiepteaanslag instellen

7. Inbedrijfstelling

8. GebruikNEDERLANDS nl

(inschakelblokkering) instellen Afb. D Draairichtingschakelaar (11) alleen gebruiken wanneer de motor stilstaat.

8.3 Boren, slagboren instellen Afb. E

Slagboren en boren alleen bij rechtsloop.

8.4 Versnelling kiezen

Afb. F Schakelknop (1) alleen bij uitlopende machine omschakelen (even in-/uitschakelen).

8.5 Impulsfunctie instellen

Afb. G = Impulsfunctie continu ingeschakeld (om vastzittende schroeven gemakkelijk in en uit te draaien, zelfs bij beschadigde schroef- koppen. Om zonder centreren zuiver aan te boren, of het nu om tegels, aluminium of ander materiaal gaat.)

8.6 Toerental vooraf instellen

Afb. H Zie tabel voor aanbevolen toerentallen voor het boren.

Afb. A : Drukschake- laar (13) indrukken. Om de machine uit te schakelen de drukschakelaar loslaten. Continu-inschakeling Afb. A : Bij ingedrukte drukschakelaar (13) de vergrendelknop (12) indrukken en de drukschakelaar loslaten. Om de machine uit te schakelen de drukschakelaar (13) opnieuw indrukken en weer loslaten. Bij de continu-inschakeling loopt de machine verder wanneer hij uit de hand wordt getrokken. Daarom de machine altijd met beide handen bij de hiervoor bestemde handgrepen vast- houden, ervoor zorgen dat u stevig staat en gecon- centreerd werken.

8.8 Gereedschapwisseling snelspan-boor-

houder Futuro Top (6) Afb. I Gereedschap spannen: De huls krachtig tot aan de aanslag draaien.

Afb. J Het geratel dat eventueel hoorbaar is bij het openen van de boorhouder (afhankelijk van het gebruik), wordt verholpen door de huls in tegengestelde rich- ting te draaien. Bij zeer vast gesloten boorhouder: De boorhouder met een steeksleutel aan de boorhouderkop vast- houden en de huls met kracht in de richting van pijl -

Inzetgereedschap spannen: - Inzetgereedschap -2- zo diep mogelijk inbrengen. - Met de ene hand de borgring vasthouden (afhan- kelijk van uitvoering). - De huls in de richting van de pijl -3- draaien tot er geen merkbare mechanische weerstand meer is. - Let op! Het gereedschap is nu nog niet gespannen! Met kracht verder draaien (hierbij moeten "klikken" hoorbaar zijn ), tot verder draaien niet meer mogelijk is - pas dan is het gereedschap veilig gespannen. Bij een zachte gereedschapschacht moet even- tueel na een korte boortijd worden nagespannen.

8.11 Boorhouder afschroeven (voor het

schroeven zonder boorhouder of het gebruik met aanzetstukken) Afb. L, M, of N Aanwijzing voor Afb. M, N: Door een lichte klap met een rubberen hamer, zoals aangegeven, losmaken en afschroeven. Aanwijzing: Bij een gemonteerde bit-spanbus (Best.nr. 6.31281) wordt de schroefmachine-bit in de binnenzeskant van de spindel gehouden. Snelspanboorhouder reinigen: Na langer gebruik de boorhouder met de opening loodrecht naar beneden houden en meerdere keren helemaal openen en sluiten. Het verzamelde stof valt uit de opening. Het wordt aanbevolen de klem- bekken en de klembekopeningen regelmatig met reinigingsspray te behandelen. Elektronische signaalindicatie (10): Snel knipperen - herstartbeveiliging (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S, SBE 1000-2) Bij terugkeer van de spanning, nadat deze is uitge- vallen, start de nog ingeschakelde machine uit veiligheidsoverwegingen niet uit zichzelf. De machine uit- en weer inschakelen. Langzaam knipperen - de koolborstels zijn versleten (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) De koolborstels zijn nagenoeg volledig versleten. Bij volledig versleten koolborstels stopt de machine automatisch. De koolborstels bij de klantenservice laten vervangen. Continu branden - overbelasting (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) Bij een langer aanhoudende overbelasting van de machine wordt het opgenomen vermogen van de machine begrensd, waardoor een verdere ontoe- laatbare verwarming van de motor wordt voor- komen. De machine in onbelast toerental laten lopen tot hij afgekoeld is en de elektronische signaalindicatie uitgaat.

9. Reiniging, onderhoud

Gebruik uitsluitend originele Metabo toebehoren. Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. Toebehoren stevig aanbrengen. Wordt de machine in een houder gebruikt: De machine goed beves- tigen. Verlies van controle kan tot letsel leiden. Compleet accessoireprogramma, zie www.metabo.com of de hoofdcatalogus. Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkend vakman worden uitgevoerd! Een defecte stroomkabel mag alleen worden vervangen door een speciale, orginele beschermde stroomkabel van Metabo. Dit is verkrijgbaar via de Metabo Service. Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Onderdeellijsten kunt u downloaden via www.metabo.com. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebe- horen. Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake gebruikte elektrische en elektronische appa- raten en de vertaling hiervan in de nationale wetge- ving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu- vriendelijke wijze te worden afgevoerd. Afb. O. Wijzigingen in verband met technische ontwikkelingen voorbehouden.

=nominaal opgenomen vermogen

• =belast toerental ø max =maximale boordiameter s max =maximale slagfrequentie b =spanwijdte boorhouder G=boorspildraad H=boorspil met binnenzeskant m=gewicht D =spanhalsdiameter Meetgegevens volgens de norm EN 62841. Machine van beveiligingsklasse II ~ Wisselstroom De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm).

• Energierijke hoogfrequente storingen kunnen schommelingen in het toerental veroorzaken. Deze verdwijnen weer zodra de storingen afgenomen zijn. Emissiewaarden Deze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereed- schap of het inzetgereedschap kan de daadwerke- lijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden de maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen. Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 62841:

h,D =onzekerheid (trilling) Karakteristiek A-gekwalificeerd geluidsniveau

= onzekerheid Draag gehoorbescherming!
