BRUGSANVISNING SB 8502 METABO

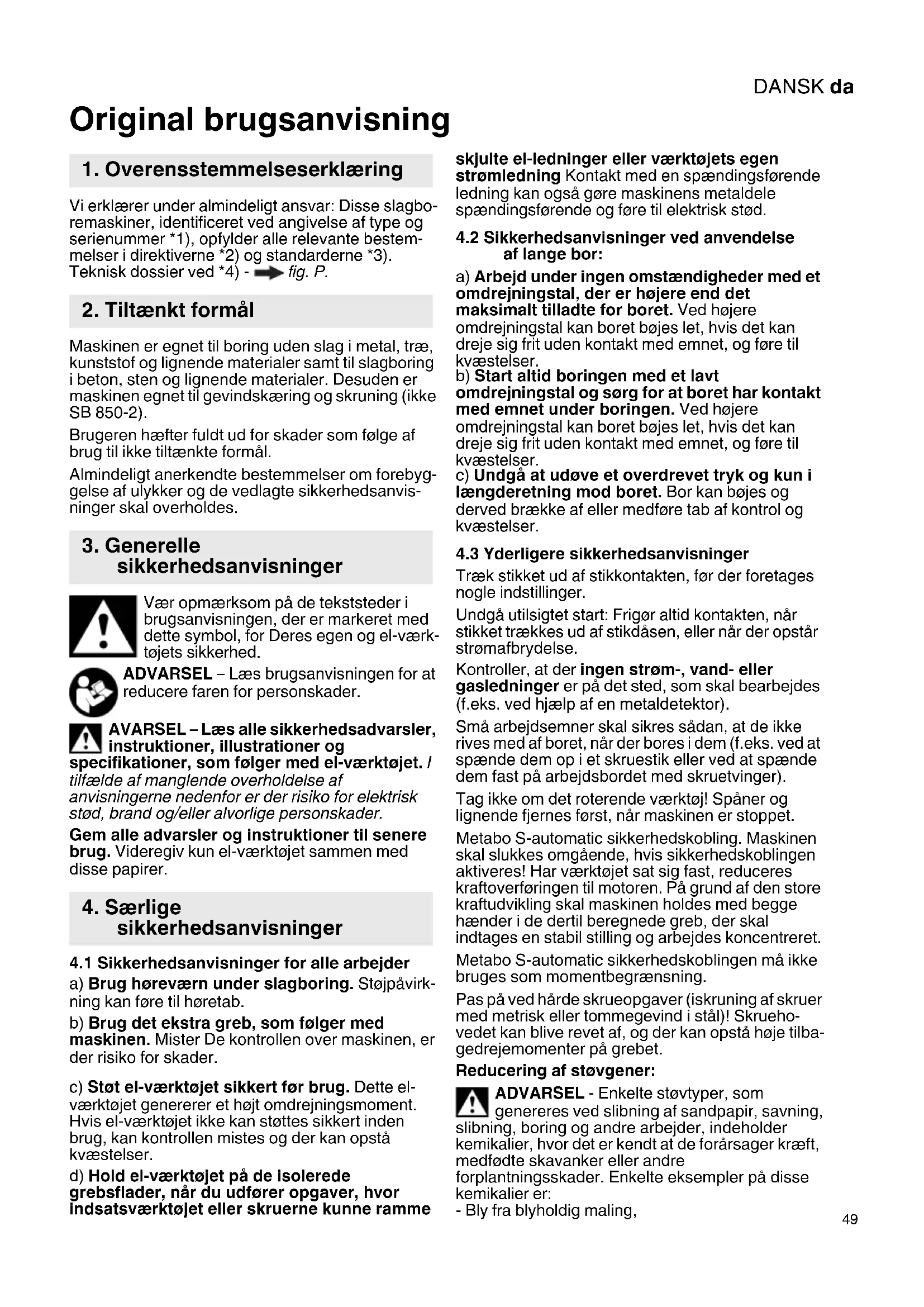

Original brugsanvisning Vi erklærer under almindeligt ansvar: Disse slagbo- remaskiner, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestem- melser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) -

ig. P. Maskinen er egnet til boring uden slag i metal, træ, kunststof og lignende materialer samt til slagboring i beton, sten og lignende materialer. Desuden er maskinen egnet til gevindskæring og skruning (ikke SB 850-2). Brugeren hæfter fuldt ud for skader som følge af brug til ikke tiltænkte formål. Almindeligt anerkendte bestemmelser om forebyg- gelse af ulykker og de vedlagte sikkerhedsanvis- ninger skal overholdes. Vær opmærksom på de tekststeder i brugsanvisningen, der er markeret med dette symbol, for Deres egen og el-værk- tøjets sikkerhed. ADVARSEL – Læs brugsanvisningen for at reducere faren for personskader. AVARSEL – Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til senere brug. Videregiv kun el-værktøjet sammen med disse papirer.

4.1 Sikkerhedsanvisninger for alle arbejder

a) Brug høreværn under slagboring. Støjpåvirk- ning kan føre til høretab. b) Brug det ekstra greb, som følger med maskinen. Mister De kontrollen over maskinen, er der risiko for skader. c) Støt el-værktøjet sikkert før brug. Dette el- værktøjet genererer et højt omdrejningsmoment. Hvis el-værktøjet ikke kan støttes sikkert inden brug, kan kontrollen mistes og der kan opstå kvæstelser. d) Hold el-værktøjet på de isolerede grebsflader, når du udfører opgaver, hvor indsatsværktøjet eller skruerne kunne ramme skjulte el-ledninger eller værktøjets egen strømledning Kontakt med en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød.

4.2 Sikkerhedsanvisninger ved anvendelse

af lange bor: a) Arbejd under ingen omstændigheder med et omdrejningstal, der er højere end det maksimalt tilladte for boret. Ved højere omdrejningstal kan boret bøjes let, hvis det kan dreje sig frit uden kontakt med emnet, og føre til kvæstelser. b) Start altid boringen med et lavt omdrejningstal og sørg for at boret har kontakt med emnet under boringen. Ved højere omdrejningstal kan boret bøjes let, hvis det kan dreje sig frit uden kontakt med emnet, og føre til kvæstelser. c) Undgå at udøve et overdrevet tryk og kun i længderetning mod boret. Bor kan bøjes og derved brække af eller medføre tab af kontrol og kvæstelser.

4.3 Yderligere sikkerhedsanvisninger

Træk stikket ud af stikkontakten, før der foretages nogle indstillinger. Undgå utilsigtet start: Frigør altid kontakten, når stikket trækkes ud af stikdåsen, eller når der opstår strømafbrydelse. Kontroller, at der ingen strøm-, vand- eller gasledninger er på det sted, som skal bearbejdes (f.eks. ved hjælp af en metaldetektor). Små arbejdsemner skal sikres sådan, at de ikke rives med af boret, når der bores i dem (f.eks. ved at spænde dem op i et skruestik eller ved at spænde dem fast på arbejdsbordet med skruetvinger). Tag ikke om det roterende værktøj! Spåner og lignende fjernes først, når maskinen er stoppet. Metabo S-automatic sikkerhedskobling. Maskinen skal slukkes omgående, hvis sikkerhedskoblingen aktiveres! Har værktøjet sat sig fast, reduceres kraftoverføringen til motoren. På grund af den store kraftudvikling skal maskinen holdes med begge hænder i de dertil beregnede greb, der skal indtages en stabil stilling og arbejdes koncentreret. Metabo S-automatic sikkerhedskoblingen må ikke bruges som momentbegrænsning. Pas på ved hårde skrueopgaver (iskruning af skruer med metrisk eller tommegevind i stål)! Skrueho- vedet kan blive revet af, og der kan opstå høje tilba- gedrejemomenter på grebet. Reducering af støvgener: ADVARSEL - Enkelte støvtyper, som genereres ved slibning af sandpapir, savning, slibning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt at de forårsager kræft, medfødte skavanker eller andre forplantningsskader. Enkelte eksempler på disse kemikalier er: - Bly fra blyholdig maling,

sikkerhedsanvisninger

sikkerhedsanvisningerDANSKda

- mineralsk støv fra mursten, cement og andre materialer til murværk, og - arsen og krom fra kemisk behandlet træ. Risikoen for dig ved denne belastning varierer alt efter hvor ofte du udfører denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet område og arbejd med godkendt sikkerhedsudstyr, som f.eks. støvmasker, der er specielt udviklet til udfiltrering af mikroskopisk små partikler. Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (såsom støv fra eg eller bøg), metaller, asbest. Ydeligere kendte lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet må ikke optages i kroppen. Overhold de gældende direktiver og nationale forskrifter, der gælder for dit materiale, personale, anvendelsesformål og -sted (f.eks. bestemmelser for arbejdssikkerhed, bortskaffelse). Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne. Brug egnet tilbehør til specielt arbejde. Således når færre partikler ukontrolleret ud i miljøet. Anvend en egnet støvudsugning. Støvbelastningen kan reduceres på følgende måde: - Ret ikke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv, - Anvend et udsugningsanlæg og/eller en luftrenser, - sørg for god ventilation på arbejdspladsen og hold den ren vha. støvudsugning. Fejning eller blæsning hvirvler støv op. - Støvsug eller vask beskyttelsestøj. Undgå udblæsning, bankning eller børstning. Figurerne findes i begyndelsen af brugsanvis- ningen. Forklaring af symboler: Boring/bor Slagboring Bevægelsesretning Skruning/skrue Langsom Hurtig fig. A 1 Kontakt til valg af gear 2 Ekstra greb/ekstra greb til vibrationsdæmpning* 3Boredybdeanslag 4 Tandkrans-borepatron* 5 Selvspændende borepatron Futuro Plus * 6 Selvspændende borepatron Futuro Top * 7 Skydekontakt (boring/slagboring) 8 Stillehjul til indstilling af hastigheden * 9 Stillehjul til impulsfunktion * 10 Elektronisk signallampe * 11 Drejeretningsknap * 12 Spærreknap til fast tilkobling 13 Afbrydergreb 14 Håndgreb (grebsflade)

• afhængig af udstyr Kontrollér før ibrugtagning, om oplysningerne på typeskiltet stemmer overens med strøm- nettets netspænding og netfrekvens. Man skal altid forkoble en FI-afbryder (RCD) med en maks. brydestrøm på 30 mA. For at sikre at borepatronen sidder ordentlig fast: Efterspænd låseskruen i borepatronen (såfremt monteret/afhængig af model) kraftigt med en skruetrækker efter første boreopgave (højreløb). OBS: Venstregevind!

7.1 Montering af ekstra greb (2)

fig. B Af sikkerhedsmæssige årsager skal det medfølgende ekstra greb altid anvendes. Drej det ekstra greb godt fast.

Slagboring og boring kun i højreløb.

8.5 Indstilling af impulsfunktion

fig. G Position 1-6: Når det indstillede drejningsmoment er nået, standser motoren. 1 = lavt drejningsmoment 6 = højt drejningsmoment + = ingen momentbegrænsning (maks. drejningsmoment, til boring) = impulsfunktionen er altid tilkoblet (til let i- og udskruning af fastsiddende skruer, selv hvis skruehovederne er beskadigede. Til præcis boring uden afmærkning, hvad enten der bores i fliser, aluminium eller andre materi- aler).

8.6 Indstilling af hastighed

fig. H Anbefalede hastigheder ved boring, se tabel.

fig. A : Tryk på afbryder- grebet (13). For at slukke maskinen skal afbrydergrebet slippes. Fast tilkobling fig. A : Aktiver afbrydergrebet (13), tryk spærreknappen (12) ind, og slip afbryder- grebet. For at slukke maskinen skal afbrydergrebet (13) aktiveres og slippes igen. Ved fast tilkobling kører maskinen også videre, når den rives ud af hånden. Hold derfor altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt og arbejd koncentreret.

8.8 Værktøjsskift selvspændende bore-

patron Futuro Top (6) fig. I Fastspænding af værktøj: Drej muffen kraftigt indtil anslag.

8.9 Værktøjsskift selvspændende bore-

fig. J Efter at borepatronen er åbnet, kan der eventuelt høres en skuren (funktionsbetinget), dette kan standses ved at dreje muffen i modsat retning. I tilfælde af meget stram borepatron: Hold borepa- tronen fast i borepatronhovedet med en gaffel- nøgle, og drej muffen kraftigt i pilens retning -1-. Fastspænding af værktøj: - Sæt værktøjet -2- så langt ind som muligt. - Hold fast i holderingen med den ene hånd (afhæn- gigt af udstyr) - Drej borepatronen i pilens retning -3-, indtil den mærkbare mekaniske modstand er overvundet. - Obs! Værktøjet er ikke spændt fast endnu! Drej kraftigt videre (der skal lyde et "klik"), indtil der ikke kan drejes længere - først nu er værk- tøjet spændt ordentligt fast. Hvis værktøjet har et blødt skaft, skal der eventuelt efterspændes efter kort tids boring.

8.10 Værktøjsskift tandkrans-borepatron (4)

uden borepatron eller anvendelse sam- men med forsatser) fig. L, M eller N Kommentar til fig. M, N: Løsn borepatronen ved at slå let på den med en gummihammer som vist, og skru patronen af. Bemærk: Hvis der er monteret en bit-spændebøs- ning (bestill.nr. 6.31281), fastholdes skruebitten, som sidder i spindlens indvendige sekskant. Rensning af selvspændende borepatron: Efter længere tids brug holdes borepatronen med åbningen lodret nedad, og der åbnes og lukkes flere gange. Det opsamlede støv falder ud af åbningen. Det anbefales at anvende en rensespray til spæn- dekæberne og deres åbninger. Elektronisk signallampe (10): Hurtig blinken – genstartssikring (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S, SBE 1000-2) Når spændingen kommer igen efter strømafbry- delse, starter den stadig tilsluttede maskine af sikkerhedstekniske årsager ikke af sig selv. Sluk og tænd igen for maskinen. Langsom blinken – motorkul slidte (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) Motorkullene er næsten helt nedslidte. Når motor- kullene er fuldstændig nedslidte, kobler maskinen automatisk fra. Få motorkullene skiftet af kundeser- vice. Kontinuerligt lys – overbelastning (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) Ved en længerevarende overbelastning af maskinen begrænses den optagne effekt, hvorved en uacceptabel overophedning af motoren undgås. Lad maskinen køre i tomgang, indtil maskinen er afkølet, og den elektroniske signallampe slukker. Brug kun originalt Metabo tilbehør. Brug kun tilbehør, som opfylder de krav og specifi- kationer, som er angivet i denne brugsanvisning. Anbring tilbehøret sikkert. Hvis maskinen anvendes monteret i en holder: Fastgør maskinen forsvarligt. Mister De kontrollen over maskinen, er der risiko for skader. Det komplette tilbehørsprogram findes på www.metabo.com eller i hovedkataloget. Reparationer på el-værktøjer må kun udføres af en elektriker! Et defekt netkabel må kun udskiftes med en speciel, original netledning fra metabo, der er tilgængelig hos Metabo service. Henvend Dem til Deres Metabo-forhandler, når De skal have repareret Deres Metabo el-værktøj. Adresser findes på www.metabo.com. Reservedelslister kan downloades på www.metabo.com. Overhold de lokale regler om miljøvenlig bortskaf- felse og genbrug af udtjente maskiner, emballage og tilbehør. Kun for EU-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det euro- pæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og genanvendes i en recycling- proces.

9. Rengøring, vedligeholdelse

10. Afhjælpning af fejl

fig. O. Vi forbeholder os ret til ændringer i takt med den tekniske udvikling.

• =Belastningshastighed ø max =Maksimal borediameter s max =Maksimalt slagtal b =Borepatron-spændvidde G =Borespindelgevind H =Borespindel med indvendig sekskant m=Vægt D =Spændehalsdiameter Måleværdier beregnet jf. EN 62841. Klasse II maskine ~ Vekselstrøm De angivne tekniske data er tolerancesat (svarende til de pågældende gyldige standarder).

• Energirige, højfrekvente forstyrrelser kan medføre hastighedsudsving. De forsvinder igen, så snart forstyrrelserne er forbi. Emissionsværdier Disse værdier gør det muligt at bestemme el- værktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier. Samlet vibration (vektorsum af tre retninger) målt iht. EN 62841:

h,D =Usikkerhed (vibration) Typiske A-vægtede lydniveauer

= Usikkerhed Brug høreværn!
