KÄYTTÖOHJE SB 8502 METABO

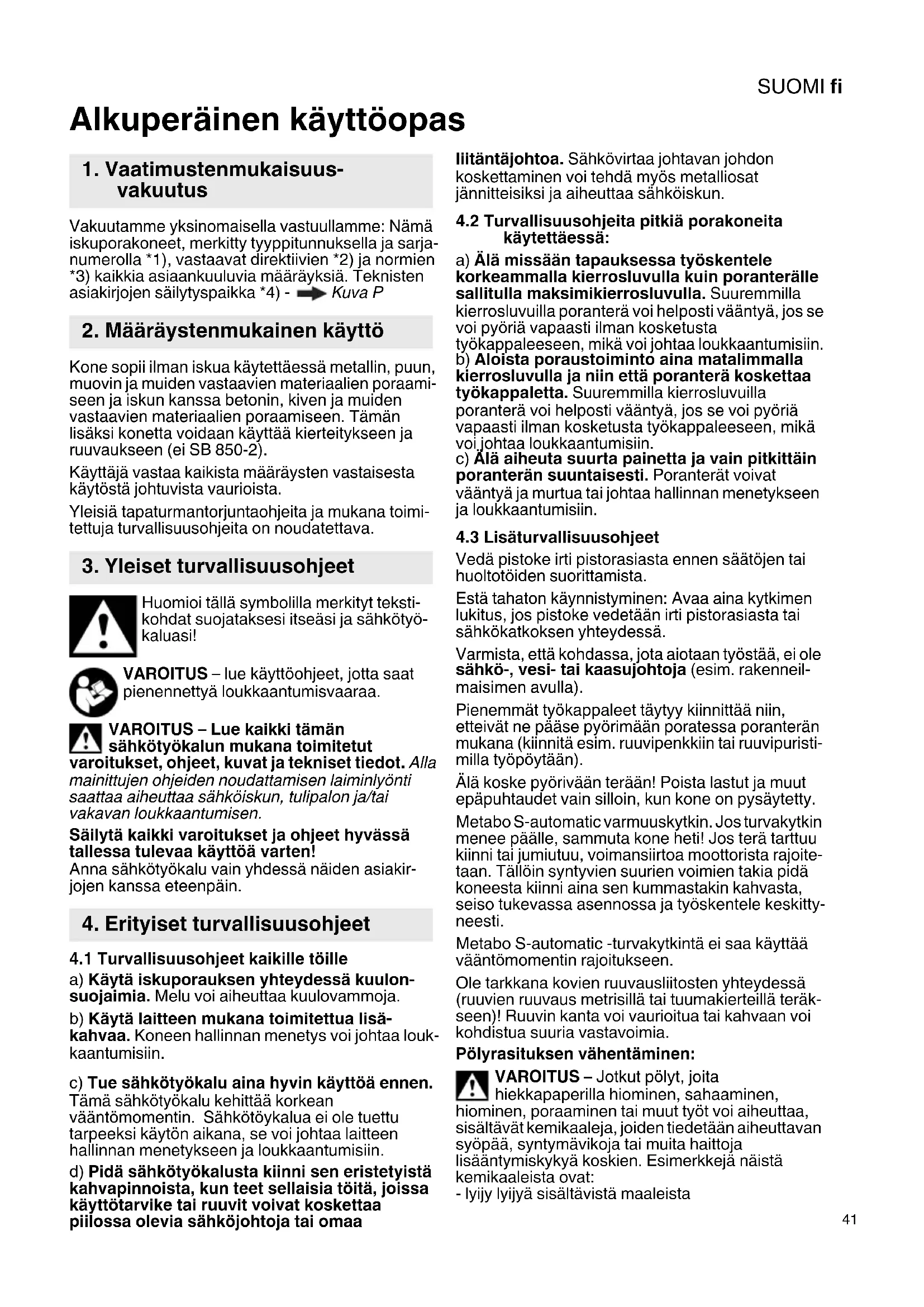

Alkuperäinen käyttöopas Vakuutamme yksinomaisella vastuullamme: Nämä iskuporakoneet, merkitty tyyppitunnuksella ja sarja- numerolla *1), vastaavat direktiivien *2) ja normien *3) kaikkia asiaankuuluvia määräyksiä. Teknisten asiakirjojen säilytyspaikka *4) -

uva P Kone sopii ilman iskua käytettäessä metallin, puun, muovin ja muiden vastaavien materiaalien poraami- seen ja iskun kanssa betonin, kiven ja muiden vastaavien materiaalien poraamiseen. Tämän lisäksi konetta voidaan käyttää kierteitykseen ja ruuvaukseen (ei SB 850-2). Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista. Yleisiä tapaturmantorjuntaohjeita ja mukana toimi- tettuja turvallisuusohjeita on noudatettava. Huomioi tällä symbolilla merkityt teksti- kohdat suojataksesi itseäsi ja sähkötyö- kaluasi! VAROITUS – lue käyttöohjeet, jotta saat pienennettyä loukkaantumisvaaraa. VAROITUS – Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet hyvässä tallessa tulevaa käyttöä varten! Anna sähkötyökalu vain yhdessä näiden asiakir- jojen kanssa eteenpäin.

4.1 Turvallisuusohjeet kaikille töille

a) Käytä iskuporauksen yhteydessä kuulon- suojaimia. Melu voi aiheuttaa kuulovammoja. b) Käytä laitteen mukana toimitettua lisä- kahvaa. Koneen hallinnan menetys voi johtaa louk- kaantumisiin. c) Tue sähkötyökalu aina hyvin käyttöä ennen. Tämä sähkötyökalu kehittää korkean vääntömomentin. Sähkötöykalua ei ole tuettu tarpeeksi käytön aikana, se voi johtaa laitteen hallinnan menetykseen ja loukkaantumisiin. d) Pidä sähkötyökalusta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike tai ruuvit voivat koskettaa piilossa olevia sähköjohtoja tai omaa liitäntäjohtoa. Sähkövirtaa johtavan johdon koskettaminen voi tehdä myös metalliosat jännitteisiksi ja aiheuttaa sähköiskun.

4.2 Turvallisuusohjeita pitkiä porakoneita

käytettäessä: a) Älä missään tapauksessa työskentele korkeammalla kierrosluvulla kuin poranterälle sallitulla maksimikierrosluvulla. Suuremmilla kierrosluvuilla poranterä voi helposti vääntyä, jos se voi pyöriä vapaasti ilman kosketusta työkappaleeseen, mikä voi johtaa loukkaantumisiin. b) Aloista poraustoiminto aina matalimmalla kierrosluvulla ja niin että poranterä koskettaa työkappaletta. Suuremmilla kierrosluvuilla poranterä voi helposti vääntyä, jos se voi pyöriä vapaasti ilman kosketusta työkappaleeseen, mikä voi johtaa loukkaantumisiin. c) Älä aiheuta suurta painetta ja vain pitkittäin poranterän suuntaisesti. Poranterät voivat vääntyä ja murtua tai johtaa hallinnan menetykseen ja loukkaantumisiin.

4.3 Lisäturvallisuusohjeet

Vedä pistoke irti pistorasiasta ennen säätöjen tai huoltotöiden suorittamista. Estä tahaton käynnistyminen: Avaa aina kytkimen lukitus, jos pistoke vedetään irti pistorasiasta tai sähkökatkoksen yhteydessä. Varmista, että kohdassa, jota aiotaan työstää, ei ole sähkö-, vesi- tai kaasujohtoja (esim. rakenneil- maisimen avulla). Pienemmät työkappaleet täytyy kiinnittää niin, etteivät ne pääse pyörimään poratessa poranterän mukana (kiinnitä esim. ruuvipenkkiin tai ruuvipuristi- milla työpöytään). Älä koske pyörivään terään! Poista lastut ja muut epäpuhtaudet vain silloin, kun kone on pysäytetty. Metabo S-automatic varmuuskytkin. Jos turvakytkin menee päälle, sammuta kone heti! Jos terä tarttuu kiinni tai jumiutuu, voimansiirtoa moottorista rajoite- taan. Tällöin syntyvien suurien voimien takia pidä koneesta kiinni aina sen kummastakin kahvasta, seiso tukevassa asennossa ja työskentele keskitty- neesti. Metabo S-automatic -turvakytkintä ei saa käyttää vääntömomentin rajoitukseen. Ole tarkkana kovien ruuvausliitosten yhteydessä (ruuvien ruuvaus metrisillä tai tuumakierteillä teräk- seen)! Ruuvin kanta voi vaurioitua tai kahvaan voi kohdistua suuria vastavoimia. Pölyrasituksen vähentäminen: VAROITUS – Jotkut pölyt, joita hiekkapaperilla hiominen, sahaaminen, hiominen, poraaminen tai muut työt voi aiheuttaa, sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikoja tai muita haittoja lisääntymiskykyä koskien. Esimerkkejä näistä kemikaaleista ovat: - lyijy lyijyä sisältävistä maaleista

1. Vaatimustenmukaisuus-

2. Määräystenmukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeetSUOMIfi

- mineraalipöly muureista, sementistä tai muista muuriaineista - arseeni ja kromi kemiallisesti käsitellystä puusta. Oma riskisi näiden kuormituksesta riippuu siitä, kuinka usein suoritat tämäntapaisia töitä. Näiden kemikaalien aiheuttamien kuormitusten vähentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja työskentele hyväksytyissä suojavarusteissa, esim. töille tarkoitetuilla pölynaamioilla, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia. Tämä koskee myös muiden pölyjen ainesosia, kuten joitakin puutyyppejä (tammen tai pyökin pölyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reaktiot, hengitystiesairaudet. Älä anna pölyn päästä elimistöön. Ota huomioon myös materiaaleja, henkilöitä, käyttökohdetta ja käyttöpaikkaa koskevat määräykset ja kansalliset direktiivit (esim. työturvallisuusmääräykset, hävittäminen). Kerää hiukkaset niiden muodostumispaikassa, älä levitä niitä ympäristöön. Käytä erityisiin työtehtäviin soveltuvia lisävarusteita. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää. Käytä sopivaa pölynimuria. Vähennä pölyn muodostumista seuraavasti: - Älä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseäsi, lähellä olevia henkilöitä tai kerääntynyttä pölyä päin. - Käytä imuria ja/tai ilmanpuhdistinta. - Tuuleta työpiste hyvin ja pidä puhtaana imuroimalla. Lakaiseminen tai puhaltaminen levittää pölyä. - Imuroi tai pese suojavaatteet. Älä puhalla, pudista tai harjaa niitä. Kuvat ovat tämän käyttöohjekirjan alussa. Symbolien selitykset: Poraus / poranterä Iskuporaus Liikesuunta Ruuvaus / ruuvi Hitaasti Nopeasti Kuva A 1 Vaihteenvalinnan kytkentänuppi 2 Lisäkahva / tärinänvaimennuksella varustettu lisäkahva * 3 Poraussyvyyden rajoitin 4 Hammaskehäistukka * 5 Pikaistukka Futuro Plus * 6 Pikaistukka Futuro Top * 7 Porauksen/iskuporauksen valinnan liukukytkin 8 Kierrosluvun esivalinnan säätöpyörä * 9 Impulssitoiminnon säätöpyörä * 10 Elektroniikan signaalinäyttö * 11 Pyörimissuunnan vaihtokytkin * 12 Jatkuvan kytkennän lukitusnuppi 13 Painokytkin 14 Kahva (kahvapinta)

• riippuu varustuksesta Tarkasta ennen käyttöönottoa, että konekil- vessä ilmoitettu verkkojännite ja verkkotaa- juus vastaavat paikallisen sähköverkon arvoja. Kytke aina ensin eteen FI-suojakytkin (RCD), jonka maksimilaukeamisvirta on 30 mA. Istukan luotettavan kiinnityksen varmistami- seksi: Kiristä istukan sisällä oleva lukkoruuvi (mikäli kuuluu varustukseen / mallikohtainen) ensimmäisen porauksen (myötäpäivään) jälkeen ruuvitaltalla tiukasti kiinni. Huomioi vasenkätinen kierre!

7.1 Lisäkahvan (2) asennus

Kuva B Käytä turvallisuussyistä aina mukana toimi- tettua lisäkahvaa. Kiristä lisäkahva kiertämällä pitävästi paikalleen.

8.1 Poraussyvyyden rajoittimen säätö

8.2 Pyörimissuunnan, kuljetusvarmistuksen

(päällekytkentäsalpa) asetus Kuva D Käytä pyörimissuunnan vaihtokytkintä (11) vain silloin, kun moottori on pysäytetty.

8.3 Porauksen, iskuporauksen säätö

Kuva E Poraa tavallisesti ja iskulla vain myötäpäivään.

8.4 Vaihteen valinta

Kuva F Tee vaihtokytkentä kytkentänupilla (1) ainoas- taan koneen pyöriessä pysähdyksiin (kytke lyhyesti päälle/pois).

8.5 Impulssitoiminnon säätö

Kuva G = impulssitoiminto jatkuvasti päällä (kiinnijuut- tuneiden ruuvien kevyesti sujuvaan kiinnittä- miseen ja avaamiseen, jopa silloin kun ruuvinkannat ovat vaurioituneita. Siistiin aloi- tukseen ja poraamiseen ilman reikien merkintää pistepuikolla (laattoihin, alumiiniin tai muihin materiaaleihin).

8.6 Kierrosluvun esivalinta

Kuva H Suositellut kierrosluvut poraamiseen katso taulukko.

8.7 Päälle-/poiskytkeminen

Päällekytkentä, kierrosluku

Kuva A : Paina painokytkintä (13). Sammuta päästämällä painokytkimestä irti. Jatkuva kytkentä Kuva A : Painokytkimen (13) ollessa painettuna paina lukitusnuppia (12) ja vapauta painokytkin. Koneen sammuttamiseksi paina uudelleen painokytkintä (13) ja päästä sitten irti. Jatkuvassa kytkennässä kone käy edelleen, vaikka se pääsisi riistäytymään käsistä. Pidä siksi aina molemmin käsin kiinni koneen asianomai- sista kahvoista, ota tukeva asento ja työskentele keskittyneesti.

8.8 Teränvaihto pikaistukkaan Futuro Top

(6) Kuva I Kiristä terä: Kierrä holkki voimakkaasti vasteeseen asti.

8.9 Teränvaihto pikaistukkaan Futuro

Plus (5) Kuva J Poraistukan avaamisen jälkeen mahdollisesti kuuluva ääni (riippuu toimintatavasta) lakkaa kään- tämällä holkkia päinvastaiseen suuntaan. Kun poraistukka on erittäin tiukasti kiinni: Pidä istukkaa paikallaan kiintoavaimella istukan päästä ja käännä holkkia voimakkaasti nuolen -1- suun- taan. Terän kiinnittäminen: - Aseta terä -2- niin syvään kuin mahdollista. - Pidä yhdellä kädellä kiinni pidinrenkaasta (riippuu varustuksesta) - Kierrä hylsyä nuolen suuntaan -3-, kunnes tuntuvaa mekaanista vastusta ei enää ole. - Huomio! Terä ei ole vielä kiristetty paikalleen! Kierrä edelleen voimakkaasti (sen täytyy silloin "napsahtaa"), kunnes edelleenkierto ei ole enää mahdollista - vasta sitten terä on kiristetty pitä- västi paikalleen. Jos terän varsi on pehmeä, jälkikiristys voi olla tarpeellista lyhyen porausajan jälkeen.

8.10 Teränvaihto hammaskehäistukkaan (4)

8.11 Poraistukan irtiruuvaaminen (kun ruu-

vaat ilman poraistukkaa tai käytät lisä- laitteita) Kuva L, M tai N Ohje kuvaan M, N: Avaa lyömällä kevyesti kumiva- saralla kuvan mukaan ja ruuvaa irti. Ohje: Kun ruuvauskärjen kiinnitysholkki (tilausnu- mero 6.31281) on asennettu, karan kuusiokoloon laitettu ruuvauskärki pysyy paikallaan. Pikaistukan puhdistaminen: Pitkäaikaisen käytön jälkeen pidä istukkaa pystys- uorassa reikä alaspäin ja avaa ja sulje se monta kertaa. Kerääntynyt pöly poistuu aukosta. Suositte- lemme käyttämään säännöllisesti puhdistussuih- ketta kiristysleukojen ja kiristysleukojen aukkojen puhdistamiseen. Elektroniikan signaalinäyttö (10): Nopea vilkkuminen - uudelleenkäynnistysesto (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S, SBE 1000-2) Kun kone saa taas virtaa sähkökatkoksen jälkeen, vielä päällekytketty kone ei turvallisuussyistä käyn- nisty itsestään. Sammuta kone ja käynnistä uudel- leen. Hidas vilkkuminen - hiiliharjat kuluneet loppuun (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) Hiiliharjat ovat kuluneet melkein täydellisesti loppuun. Kun hiiliharjat ovat kuluneet täysin loppuun, kone kytkeytyy automaattisesti pois päältä. Vaihdata hiiliharjat valtuutetussa huollossa. Merkkivalo palaa jatkuvasti - ylikuormitus (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) Jos kone on pitemmän aikaa jatkuvasti ylikuormitet- tuna, sen ottoteho alenee ja siten vältytään moot- torin sallitun lämpötilan ylittämiseltä. Anna koneen käydä kuormittamattomana, kunnes kone on jäähtynyt ja elektroniikan signaalinäyttö sammuu. Käytä ainoastaan alkuperäisiä Metabo-lisätarvik- keita. Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot. Kiinnitä lisätarvikkeet pitävästi paikoilleen. Kun konetta käytetään pitimen kanssa: Kiinnitä kone pitävästi paikalleen. Koneen hallinnan menetys voi johtaa loukkaantumisiin. Lisätarvikkeiden täydellinen valikoima katso www.metabo.com tai pääluettelo. Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset! Viallisen verkkojohdon saa vaihtaa ainoastaan erityiseen Metabon alkuperäiseen verkkojohtoon, joka on saatavissa Metabo-huollon kautta. Jos Metabo-sähkötyökalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com. Varaosalistat voit imuroida osoitteesta www.metabo.com. Noudata käytöstä poistettujen koneiden, pakka- usten ja lisätarvikkeiden hävittämistä ja kierrätystä koskevia kansallisia määräyksiä. Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteen mukana! Loppuun käytetyt

9. Puhdistus, huolto

10. Häiriöiden poisto

13. YmpäristönsuojeluSUOMIfi

sähkötyökalut on kerättävä erikseen talteen ja ohjattava ympäristöä säästävään kierrätykseen käytettyjä sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EU ja paikallisten lakimää- räysten mukaisesti. Kuva O. Pidätämme oikeudet teknisen kehi- tyksen myötä tehtäviin muutoksiin.

• =kierrosluku kuormittamattomana

• =kierrosluku kuormitettuna ø max =poran maksimihalkaisija s max =maksimi-iskuluku b =istukan halkaisija G =porakaran kierre H =porakara jossa kuusiokolo m=paino D =karankaulan halkaisija Mittausarvot ilmoitettu EN 62841 mukaan. Suojausluokan II kone ~ Vaihtovirta Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

• Runsasenergiaiset ja korkeataajuuksiset häiriöt voivat aiheuttaa kierrosluvun vaihteluita. Nämä häviävät heti kun häiriöt ovat vaimentuneet. Päästöarvot Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuh- teista, sähkötyökalun kunnosta tai käyttötarvik- keesta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Huomioi arvioinnissa työtauot ja vähäisemmän kuormi- tuksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaami- seen vaadittavat toimenpiteet. Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), määritetty EN 62841 mukaan:

h, ID =tärinäarvo (iskuporaus betoniin)

h, D =värähtelyarvo (poraus metalliin)

h,D =epävarmuus (tärinä) Tyypillinen A-painotettu äänitaso

= epävarmuus Käytä kuulonsuojaimia!
