КОЛДОНУУЧУ КОЛДОНМОСУ SB 8502 METABO

ку Пайдалануу боюнча нускаманын нукурасы 75

10. Акаулыктарды жою

Жанып туру - артык жуктеме

(SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S)

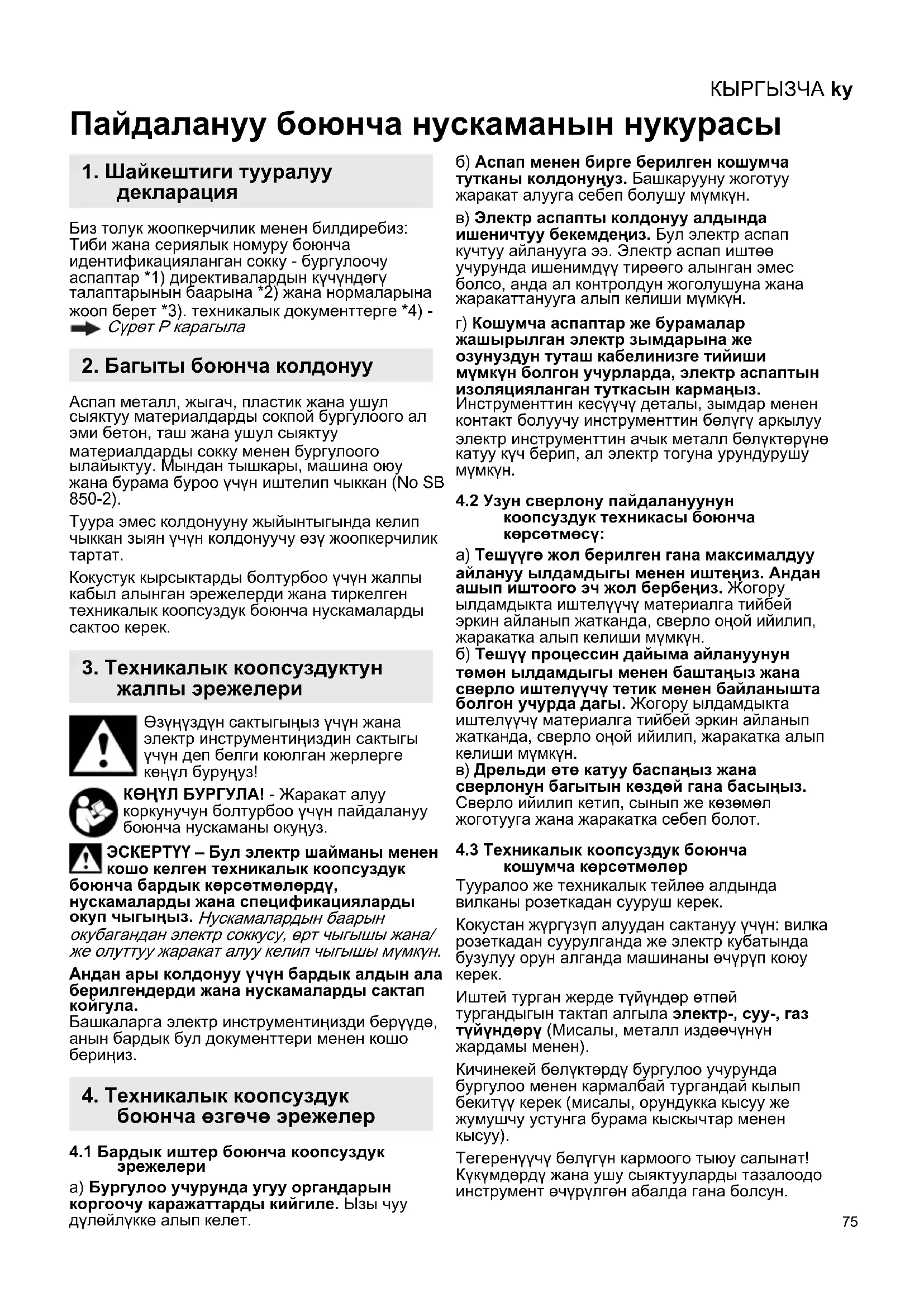

Пайдалануу боюнча нускаманын нукурасы

1. Шайкештиги тууралуу декларация

Биз толук жоопкерчилик менен билдиребиз: Тиби жана сериялык номуру боюнча идентификацияланган сокку - бургулоочу аспаптар *1) директивалардын күүндөгү талаптарынын баарына *2) жана нормаларына жооп берет *3). техникалык документтерге *4) - Сурет Р карагыла

2. Багыты боюнча колдонуу

Аспап металл, жыгач, пластик жана ушел сыяктуу материалдарды сокпой бургулоого ал эми бетон, таш жана ушел сыяктуу материалдарды сокку менен бургулоого ылайыктуу. Мындан тышкары, машина оюу жана бурама буроо ўчүн иштелип чыккан (No SB 850-2).

Туура эмес колдонууну жыйынтыгында келип чыккан зыян үчүн колдонуучу өзү жоопкерчилик тартат.

Кокустук кырсыктарды болтурбоо учүн жалпы кабыл алынган эрежелерди жана тиркелген техникалык коопсуздук боюнча нускамаларды сактоо керек.

3. Техникалык коопсуздуктун жалпы эрежелери

Өзүнүздүн сактыгыңыз үчүн жана электр инструментиңиздин сактыгы үчүн деп белги коюлган жерлерге көңүл буруңуз!

КОНУЛ БУРГУЛА! - Жаракат алуу коркунучун болтурбоо учүн пайдалануу боюнча нускаманы окуңуз.

ЭСКЕРТУУ – Бул электр шайманы менен кошо келген техникалык коопсуздук

боюнча бардык көрсетмөлөрдү, нускамаларды жана спецификацияларды окуп чыгыңыз. Нускамалардын баарын окубагандан электр соккусу, өрт чыгышы жана/ же опуттуу жаракат алуу келип чыгышы мумкун.

Андан ары колдонуу үчүн бардык алдын ала берилгендерди жана нускамаларды сактап койгула.

Башкаларга электр инструментицизди берүүдө, анын бардык бул документтери менен кошо бериңиз.

4. Техникалык коопсуздук боюнча өзгөчө эрежелер

4.1 Бардык иштер боюнча коопсуздук эрежелери

а) Бургулоо учурунда угуу органдарын коргоочу каражаттарды кийгиле. Ызы чуу дулөйлуккө алып келет.

б) Аспап менен бирге берилген кошумча тутканы колдонунуз. Башкарууну жоготуу жаракат алууга себеп болушу мүмкүн.

в) Электр аспапты колдонуу алдында ишеничтуу бекемдеџиз. Бул электр аспап кучтуу айланууга ээ. Электр аспап иштөө учурунда ишенимдүү тирөөго алынган эмес болсо, анда ал контролдун жоголушуна жана жаракаттанууга алып келиши мүмкүн.

г) Кошумча аспаптар же бурамалар жашырылган электр зымдарына же озунуздун туташ кабелинизге тийиши мүмкүн болгон учурларда, электр аспаптын изоляцияланган туткасын кармаңыз. Инструменттин кесүүчү деталы, зымдар менен контакт болуучу инструменттин бөлүгү арқылуу электр инструменттин ачык металл бөлүктөрүнө катуу күч берип, ал электр тогуна урундурушу мүмкүн.

4.2 Узун сверлону пайдалануунун коопсуздук техникасы боюнча көрсетмөсу:

а) Тешүүгө жол берилген гана максимальдуу айлануу ылдамдыгы менен иштеңиз. Андан ашып иштоого эч жол бербеңиз. Жогору ылдамдыкта иштелуучу материалга тийбей эркин айланып жатканда, сверло оной ийилип, жаракатка алып келиши мүмкүн.

б) Тешүү процессин дайыма айлануунун темөн ылдамдыгы менен баштаңыз жана сверло иштелүүчү тетик менен байланышта болгон учурда дагы. Жогору ылдамдыкта иштелүүчү материалга тийбей эркин айланып жатканда, сверло оңой ийилип, жаракатка алып келиши мүмкүн.

в) Дрельди ете катуу баспаңыз жана сверлонун багытын көздей гана басыңыз. Сверло ийилип кетип, сынып же көзөмөл жоготууга жана жаракатка себеп болот.

4.3 Техникалык коопсуздук боюнча кошумча көрсетмөлөр

Тууралоо же техникалык тейлөө алдында вилканы розеткадан сууруш керек.

Кокустан жүргүзүп алуудан сактануу үчүн: вилка розеткадан суурулганда же электр кубатында бузулуу орун алганда машинаны өчүруп коюу керек.

Иштей турган жерде түйүндөр өтпей тургандыгын тактап алгыла электр-, суу-, газ түйүндөру (Мисалы, металл издөөчүнүн жардамы менен).

Кичинекей белуктөрдү бургулоо учурунда бургулоо менен кармалбай тургандай кылып бекитүү керек (мисалы, орундукка кысуу же жумушчу устунга бурама кыскычтар менен кысуу).

Тегеренүүчү бөлүгүн кармоого тыюу салынат! Күкүмдөрдү жана ушу сыяктууларды тазалоодо инструмент өчүрүлгөн абалда гана болсун.

КЫРГЫЗЧАky

Коопсуздук муфтасы иштеп кетсе, шайманды дароо өчүрүңүз! Эгерде кошумча шайман тыгылып калса же колго түшүп калса, кыймылдаткычка кубат агымы чектелет.

Жумшалган кубаттулуктун күчтүүлүгүнөн улам, машинаны ар дайым эки кол менен туткасынан кармап, туруктуу абалга жеткирип, андан соң жумушка көңүл буруу керек.

Metabo S-автоматтык ашыкча жуктөө муфтасын моментти чектегич катары колдонууга болбойт.

Катуу винттелген бургулоо учурда көңүл буруу керек (метрикалык же дюймдук буроолорду болотко буроо)! Бураманын башы үзүлүп кетиши мүмкүн, же жогорку вылдамдыктагы тескери айлануу болушу мүмкүн.

наждактуу сургусу менен жылмалоочу станокторду колдонгондо, жылмалоодо, аралоода, кезөөдө жана башка жумуштарда пайда болгон айрым чаң түрлерүндө рак, тубаса кемтик жана репродуктивдүү функциянын башка ооруларын чакыруучу химиялык заттар камтылышы мүмкүн. Мындай химиялык заттардын айрым мисалдары:

- коргошундуу боёктон чыккан коргошун,

- кирпичтен, цементтен жана башка тизуу материалдарынан чыккан минералдуу чаң жана

- химиялык дарылоодон откөн жыгачтан чыккан мышьяк жана хром.

Бул кыйынчылыктардан келип чыкчу коркунуч операторлор мындай жумушту канчалык көп аткарганына жараша айырмаланат. Бул химикаттардын таасирин азайтуу учүн жакшы аба айланган бөлмөдө, бекитилген жеке коргоо каражаттары, мисалы, микроскоптук бөлукчөлөрдү чыпкалоо учүн атайын иштелип чыккан чандан коргоочу беткаптар менен иштөө керек.

Бул башка материалдардын да чацына тиешелүү, мисалы, дарактын айрым түрлөру (дуб же бук дарагынын чаңы), металлдар, асбест. Башка кеңири тараган ооруларга аллергиялык реакциялар, дем алуу органдарынын оорулары кирет. Бөлүкчөлөрдү оператордун организмине киргизбеш керек.

Колдонулган материалдар, жумушчулар, иштин туру боюнча жана иш жүргүзүлгөн жерде белгиленген нускамаларды жана улуттук эрежелерди (мисалы, техникалык коопсуздук жана эмгек гигиенасы, утилизация боюнча эрежелерди) сактоо керек.

Бөлүкчөлөр айлана боюнча тарабашы үчүн аларды пайда болгон жеринен чогултуу керек.

Иштин ар бир түруне ылайыктуу аксессуарларды колдонгула. Аны менен айлана-чөйреге бөлүкчөлөр азыраак чандалат.

Чанды кетируу учун тийиштүү чаң соргучтарды колдонгула.

Чандын зыян таасирин төмөндөткулө:

- пайда болгон зыян бөлүкчөлөрдүн нугун жана жабдыктардын чачылуучу газдарын өзүңөргө,

жанынардагы адамдарга же туруп калган чанга багыттабагыла,

• аба соргучту жана/же аба тазалагычтарды колдонгула,
• Иш орундары жакшы салкындалган, жайдын ичиндеги абаны аба соргуч менен тазалоо керек. Шыпыруу же аба менен үйлөө чанды кайра көтөрөт.
• Коргоочу кийимди атайын чан соргуч менен тазалап же жууш керек. Уйлебе, чаппа жана щетка менен тазалаба.

5. Иллюстрациялар (сүрөттөр)

Иллюстрацияларды эксплуатациялоо нускамасынан башынан караңыз.

Символ түшүндүрмөсу:

Бургулоо / Бургулоо аспап

Сокку бургулоо

Кыймылдын багыты

Буроо / винт

Жай (шашпай)

Te3

6. Кыскача билдируу

Cypot A

1 Режимди которую баскычы
2 Кошумча тутка / Титиреөнү басандатуучу кошумча тутка*
3 Бургулоо терендиги
4 Тиштүү түйүнчөктүн бургулоо патрону *
5 Futuro Plus ачкычсыз бургулоо патрону *
6 Futuro Top ачкычсыз бургулоо патрону *
7 Которгуч (бургулоо / сокку бургулоо)
8 Ьлдамдык кодун иреттөө үчүн дөңгөлөк *
9 Импульстук функциялар үчүн дөнгөлөк *
10 Электрондук сигналдык индикатор *
11 Айлануу багытын которую*
12 Узакка иштетүү режими үчүн бекитүүүчү баскыч
13 Которгуч
14 Туткасы (Тутканын бети)
топтолушуна жараша

7. Ишке киргизүү

Айрысын саярдан мурда энбелгиде жазылган негизги тармактын бааланган

чиналуусу жана жыштыгы сиздин кубат жеткирүүнүздүкүне туура келерин тактаңыз.

Коргоочу өчүрүү жабдыгын (КӨЖ) 30 мА

максималдуу иштетүү тогу менен ар дайым өчүрүү керек.

Бургулоо жабдуусун ишенимдүү кармоону

камсыз кылуу учүн: Биринчи бургулоодо кийин (онго) бурагычты пайдаланып, бургулоочу патрондун ичиндеги айланма болтту (эгерде бар болсо/моделине жараша)

отвертка менен бекемдециз. Сак болунуз, сол жактан кетет!

7.1 Кошумча туткасын (2) орнотунуз Сүрөт В

Коопсуздук максатында, ар дайым тиркелген кошумча туткаларды колдонуу.

Кошумча туткасын бурап бекемдециз.

8. Колдонуу

8.1 Терендетууну чектөөну ырастаңыз → Сүрөт С

8.2 Айлануу багытын, транспорттук камсыздоону (кулпулоону күйгүзүү) ырастаңыз → Сүрөт D

Айлануу багытын тандагычты (11) мотор тынчып турганда гана жандырыңыз.

8.3 Бургулоо, Сокку бургулоо

Сокку бургулоо жана бургулоо оң тараптуу кыймылдоодо гана болот.

8.4 Білдамдыкты тандоо

Машина иштеп турганда гана (1) баскычын которуштурунуз (кыскача күйгүзүп / үнүз).

8.5 Импульстун функциясын жөндөө Сүрөт G

= Импульстук функция ар дайым күйүп турат (буралган бурамалардын баштары жабыркаганда дагы, бекемделген бурамаларды оной бурап киргизүү үчүн). Плиткаларда, алюминийде же башка материалдарда тешилбестен таза бургулоо үчүн.)

8.6 Ылдамдыкты алдын-ала тандоо Сурот Н

Бургулоонун сунуш кылынган ылдамдыгын таблицадан караңыз.

8.7 Күйгүзүү/Өчүрүү

Куйгүзүү, ылдамдык → Сүрөт А Которгуч баскычын (13) басуу.

Өчуруу учун которую баскычын бош кою керек.

Ар дайым куйгузулген → Сурот А: ачкычтын туткасы басылганда, (13) (12) кулптоо баскычын басып, которуютун туткасын коё берициз. Өчүрүү үчүн которуюту (13) кайра басыңыз жана бошотуңуз.

Узак убакытка күйгүзүлгөндө, машина колдон бошотулганда да иштей берет.

Ошондуктан, машинаны ар дайым эки кол менен туткасынан кармап, туруктуу абалга жеткирип, андан соң жумушка көңүл буруу керек.

8.8 Futuro Top ачкыңсыз бургулоочу патрондун шайманын алмаштыруүү (6) → Сурөт I

Аспапты крысыңыз: женди ал токтоп калгыча бекем буруңуз.

8.9 Futuro Plus ачкычсыз бургулоо патрону учүн шайманды алмаштырүү (5) → Сүрөт J

Бургулоо патрону ачылгандан кийин угулган дабыш (функционалдуулукка байланыштуу) патронду карама-каршы буроо аркылуу өчүрулет.

Бургулоо патрону абдан катту жабылган учурда: Айры ачкычынын жардамы менен бургулоо патронун анын башына бекемдеп жана патронду жебе багытына-1- бураңыз.

Патронду кысуу:

• Алмаштырылуучу шайманды-2- аспаптын ичине болушунча терецирээк жайгаштыруу.
• Стопорду бир жактама кармаңыз (комплектацияга жараша)
• Женди жебе багыты боюнча -3- бурап, механикалык каршылык көрунгөнге чейин буруңуз.
• Көңүл буруңуз! Аспап азырынча акырына чейин буралган эмес! Айландырууну улантыңыз ("чык" деген дабыш болуш керек), мындан ары айлантууга мүмкүн болбой калганга чейин- эми гана аспап ишенимдүү түрдө буралды.
  Аяк жагы жумшак болсо, бургулоо убагында бир аздан кийин крысып койгула.

8.10 Тиштуу бургулоочу патрондун шайманын алмаштыруу (4) → Сүрөт К

8.11 Бургулоочу патронду бурап чыгыңыз (бургулоочу патронсуз винттөө үчүн же аксессуарлар менен колдонуу үчүн) → Сурет L, M же N

Эскертүү сүрөт М, N: Резина балка менен көрсөтүлгөндөй акырын таптап, бошотуп, бурап алыңыз.

Эскертун: Битти кысуучу жең (заказ номери 6.31281) бекитилгенде, шпинделдин алты бурчтугуна киргизилген бурагычтын учу ордунда кармалат.

9. Тазалоо, техникалык тейлөө

Тез чыгарылуучу бургулоо патронун тазалоо: Узак убакыт колдонгондон кийин бургулоо патронун темөнге – перпендикуляр каратыңыз жана бир нече жолу толук ачып-жабыңыз. Чогулган чаң тез алынуучу патронунан түшөт. Тазалоочу спрейди кыскыч жаак менен кыскыч тешиктерге бат-бат колдонууга сунуш кылынат.

10. Мүчүлүштүктердү ондоо

Электрондук сигналдык дисплей (10): Тез жылпылыктоо – кайрадан иштеп кетууден коргоо

КЫРГЫЗЧАky

Электр кубаты үзүлгөндөн кийин чыналуу кайра келгенде, дагы деле күйүүп турган машина коопсуздук максатында кайра күйгүзулбөйт. Машинаны өчүруүп, кайра күйгүзүнүз.

Жай жыпылыктаса - көмүртек щеткалары эскирген

(SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) Көмүртек щеткалары дээрлик толугу менен эскирген. Көмүртек щеткалары толугу менен эскиргенде, машина автоматтык түрдө өчүп калат. Көмүртек щеткаларын сервис менен алмаштырыңыз.

Туруктуу жарык - ашыкча жук

(SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) Эгерде машина узак убакытка ашыкча иштетилсе, анда энергия сарпталышы чектелип, мотор андан ары высып кетпейт. Шайман муздагыча жана электрондук сигнал индикатору өчкүче, аны куру жүрүште иштетиңиз.

11. Аксессуарлар

Metabo фирмасынан чыккан тупнуска тетиктерди гана колдонуу сунушталат.

Ушул баракчада келтирилген талаптарга жана мунөздемөлөргө тийиштүү аксессуарларды гана колдонгула.

Аксессуарларды бекем орнотунуз. Электр шайманын кармагычта иштетип жатканда: электр шайманын бекем орнотунуз. Башкарууну жоготуу жаракат алууга себеп болушу мүмкүн.

Аксессуарлардын толук ассортиментин www.metabo.com сайтынан же башкы каталогдон караңыз.

12. Ремонт

Электринструментти ремонттоо атайлашылган тейлёө устаканаларында жүргүзүлүшү керек!

Бузулган тармак кабелин тупнуска Metabo кабели менен гана алмаштыруу керек. Аны Metabo тейлее борборунан сатып алууга болот.

Metabo фирмасынын электр жабдыктарын ремонттоо учун Metabo өкүлчүлүгүне кайрылыңыз. Даректерди www.metabo.com сайтынан табасыздар.

Камдыктардын тизмесин www.metabo.com сайтынан жуктөп аласыздар.

13. Айлана-чөйрөнү коргоо

Экологиялык кайра пайдалану жана иштен чыккан жабдыктарды, таңгактарды жана аксессуарларды кайра иштетүү боюнча улуттук эрежелерди сактагыла.

ЕБ өлкөлөрү үчүн гана: Эч качан электр куралдарын үйдөгү таштанды кутусуна таштабагыла! Колдонулган электрондук

жана электр куралдары боюнча 2012/19/EC

Европа Эрежелери боюнча жана улуттук мыйзамдарга ылайык, колдонулган электр куралдарын өзүнчө чогултуп, айлана-чөйрөгө зыян келтирбегендей кылып ыргытыш керек.

14. Техникалык шарттары

→ Сурет О. Техникалык прогресске ылайык өзгөртүүлөрдү киргизүү укугубуз сакталат.

P_1 =Номиналдуу керектелүүчү кубат P_2 =Чыгүүчү кубат

n _1 * =Жүксүз айлануу жыштыгы

n 2* =Жук астындагы вылдамдык ø max =бургулоонун максимальдуу диаметри s max. =соккулардын максимальдуу саны b =Бургулоо патронунун чак аралыгы G =Бургулоо шпинделинин кескичи H =Алты бурчтуу башы бар бургулоо шпиндели

Өлчөөнүн мааниси EN 62841 стандартка ылайык аныкталат.

□ II класстагы жабдык

\~ Озгөрмө агын

Берилгендер киргизүүлөрдүн эсеби менен berилген (учурдагы стандарттарга ылайык).

* Жогорку жыштыктагы жогорку энергиянын кийлигишуүсү вылдамдыктын өзгерүүсүн шартташы мүмкүн. Тоскоолдуктар баса?даганда, термелүүлөр токтойт.

Калдыктар Бул маанил

Бул маанилер электр инструменттин калдыктарын баалайт жана ар кандай электр инструменттерди салыштырып берет. Иш режимдерине жараша, электр инструментти же патрондун абалдары, учурдагы милдетүү ишинен жогору же төмөн болушу мүмкүн. Милдеттүү иштин тыныгууларын жана төмөн фазасын баалоо үчүн карагыла. Берилген бааларга ылайык колдонуучу үчүн тийиштүү коопсуздук чараларын белгилегиле, мисалы, уюштуруу чараларын.

Дирилдөөнүн жалпы өлчөму (уч багыттын вектордук суммасы) EN 62841 ылайык аныкталган:

a_h, ID = Дирилдеөнүн чыгышынын олчому (бетондогу сокку бургулоо)

a_h,D =Дирилдөө чыгышынын елчөмү (Металлды бургулоо)

K_h,ID, K_h,D= Аныксыздык (дирилдөө)

Ызы чуунун деңгээли:

L_pA = акустикалык басым

L_WA =акустикалык кубаттулук

K_pA, K_WA = Аныксыздык

Коргоочу кулак бекиткичтерди колдонгула!

EAC

Алуучу үчүн маалымат:

Шайкештик тастыктамасы:

мөөнөтү 27.10.2017-ж. баштап 26.10.2022-ж.

тастыктоо органы тарабынан берилген;

Дареги(юр. жана факт боюнча): 153032, Россия

Федерациясы, Иванов обл., Иваново ш.,

24.03.16-ж., Федералдык аккредитация

кызматы тарабынан берилген

Өндүруүлгөн өлкө: Германия

Өндүрүүүү: "Metabowerke GmbH", Metaboallee 1,

D-72622 Nuertingen, Германия

Россиядагы импорттоочу:

Өндүруүлгөн күнү шаймандын энтамгасында көрсөтүлгөн 10 орундуу сериялык номеринде шифрленген. 1-сан жылын билдирет, мисалы,

«4» саны буюмдун 2014-жылы өндүрүлгөнүн

билдирет. 2 жана 3-сандары өндүрулгөн

жылдагы айды билдирет, мисалы, «05» - май

Буюмдун колдонуу мөөнөтү 7 жыл.

Өндүруүлгөндөн кийин 5 жыл сакталса, алдын ала текшербестен ишке киргизүү сунушталбайт

(даярдалган күнүн этикеткадан караңыз).
