ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ SB 8502 METABO

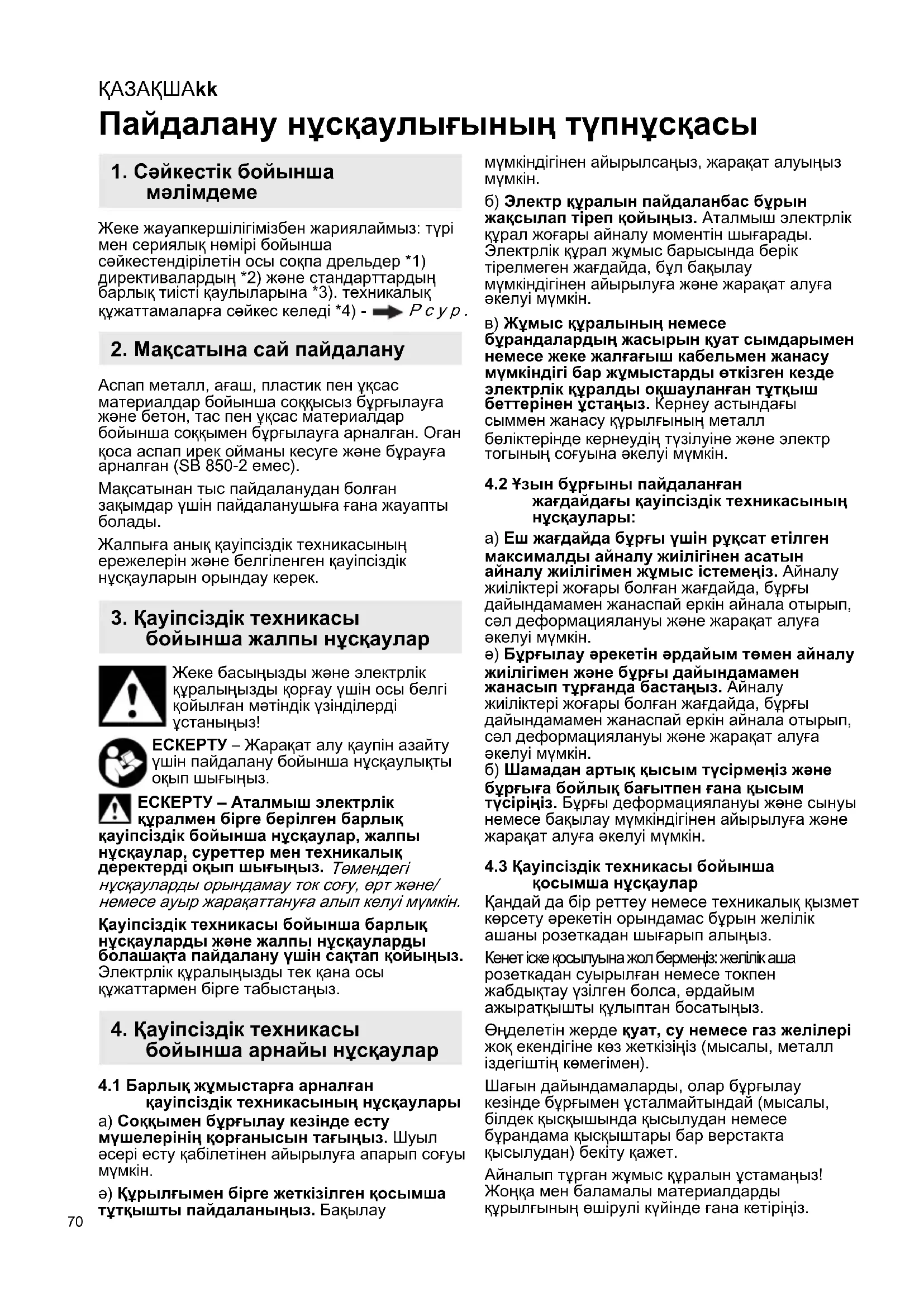

kk Пайдалану нускаулығының түпнұсқасы 70

Пайдалану нускаулығының түпнұсқасы

1. Сәйкестік бойынша мәлімдеме

Жеке жауапкершілігімізбен жариялаймыз: түрі мен сериялық нөмірі бойынша сәйкестендірілетін осы соқпа дрельдер *1) директивалардың *2) және стандарттардың барлық тиісті қаулыларына *3). техникалық құжаттамаларға сәйкес келеді *4) - → Р с у р.

2. Максатына сай пайдалану

Аспап металл, ағаш, пластик пен ұқсас материалдар бойынша сокқысыз бұргылауға және бетон, тас пен ұқсас материалдар бойынша сокқымен бұргылауға арналған. Оған қоса аспап ирек ойманы кесуге және бұрауға арналған (SB 850-2 емес).

Максатынан тыс пайдаланудан болған зақымдар үшін пайдаланушыға ғана жауапты болады.

Жалпыға анық қауіпсіздік техникасының ережелерін және белгіленген қауіпсіздік нұсқауларын орындау керек.

3. Қауіпсіздік техникасы бойынша жалпы нұсқаулар

Жеке басыңызды және электрлік күралыңызды қорғау үшін осы белгі қойылған мәтіндік үзінділерді ұстаныңыз!

ЕСКЕРТУ – Жаракат алу каупін азайту ўшін пайдалану бойынша нұсқаулықты оқып шығыңыз.

ЕСКЕРТУ – Аталмыш электрлік күралмен бірге берілген барлық псіздік бойынша нүсқаулар, жалпы даулар, суреттер мен техникалық ектерді оқып шығыңыз. Төмендегі ауларды орындамау ток соғу, өрт және/есе ауыр жаракаттануға алып келуі мүмкін

Қауіпсіздік техникасы бойынша барлық нұсқауларды және жалпы нұсқауларды болашақта пайдалану үшін сақтап қойыңыз. Электрлік құралыңызды тек қана осы құжаттармен бірге табыстаңыз.

4. Қауіпсіздік техникасы бойынша арнайы нұсқаулар

4.1 Барлық жұмыстарға арналған қауіпсіздік техникасының нұсқаулары

а) Соккымен бүрғылау кезінде есту мүшелерінің қорғанысын тағыңыз. Шуыл әсері есту қабілетінен айырылуға апарып соғуы мүмкін.
э) Күрылғымен бірге жеткізілген қосымша түтқышты пайдаланыңыз. Бақылау

мүмкіндігінен айырылсаңыз, жаракат алуыңыз мүмкін.

б) Электр құралын пайдаланбас бұрын жақсылап тіреп қойыңыз. Аталмыш электрлік құрал жоғары айналу моментін шығарады. Электрлік құрал жұмыс барысында берік тірелмеген жағдайда, бүл бақылау мүмкіндігінен айырылуға және жақақат алуға әкөлуі мүмкін.

в) Жұмыс құралының немесе бұрандалардың жасырын қуат сымдарымен немесе жеке жалғағыш кабельмен жанасу мүмкіндігі бар жұмыстарды өткізген кезде электрлік құралды оқшауланған түтқыш беттерінен ұстаңыз. Кернеу астындағы сыммен жанасу құрылғының металл бөліктерінде кернеудің түзілуіне және электр тогының соғуына әқелуі мүмкін.

4.2 ￥зын бүргыны пайдаланған жағдайдағы қауіпсіздік техникасының нұсқаулары:

a) Еш жағдайда бұрғы үшін рүқсат етілген максимальды айналу жиілігінен асатын айналу жиілігімен жұмыс істемеңіз. Айналу жиіліктері жоғары болған жағдайда, бұрғы дайындамамен жанаспай еркін айнала отырып, сәл деформациялануы және жақақат алуға әкелуі мүмкін.
э) Бүрғылау әрекетін әрдайым төмен айналу жилігімен және бүрғы дайындамамен жанасып түрганда бастаңыз. Айналу жиліктері жоғары болған жағдайда, бүрғы дайындамамен жанаспай еркін айнала отырып, сөл деформациялануы және жақақат алуға әкелуі мүмкін.
б) Шамадан артык крысым тусірмеңіз және бұрғыға бойлық бағытпен ғана крысым түсіріңіз. Бұрғы деформациялануы және сынуы немесе бақылау мүмкіндігінен айырылуға және жаракат алуға әкелуі мүмкін.

4.3 Kaupcizidik техникасы бойынша косымша нускаулар

Қандай да бір реттеу немесе техникалық қызмет көрсету әрекетін орындамас бұрын желілік ашаны розеткадан шығарып алыңыз.

Кенет іске қосылуына жол берменіз: желілік аша розеткадан суырылған немесе токпен жабдықтау үзілген болса, әрдайым ажыратқышты құлыптан босатыңыз.

Өнделетін жерде куат, су немесе газ желілері жок екендігіне көз жеткізіңіз (мысалы, металл іздегіштің көмегімен).

Шағын дайындамаларды, олар бұрғылау кезінде бұрғымен ұсталмайтындай (мысалы, білдек қыскышында қысылудан немесе бұрандама қыскыштары бар верстакта қысылудан) бекіту қажет.

Айналып түрган жұмыс құралын ұстамаңыз! Жоңқа мен баламалы материалдарды құрылғының өшірулі күйінде ғана кетіріңіз.

Metabo жартылай автоматты сактандырғыш муфтасы. Сактандырғыш муфта іске қосылған жағдайда, аспапты дереву өшіріңіз! Жұмыс құралы қысылса немесе ілініп қалса, қозғалтқышқа берілетін қуат ағыны шектеліп қалады. Бүл жағдайда пайда болатын қатты күштерге байланысты әрдайым аспапты екі қолмен арнайы түтқыштарынан ұстаңыз, тұрақты қалыпта тұрыңыз және бар назарыңызды орындалатын жұмыска аударыңыз.

Metabo жартылай автоматты сақтандырғыш муфтасын айналу моментінің шектегіші ретінде пайдалануға болмайды.

Қатты материалдарды бұрау (метрлік немесе дюймдік ирек оймасы бар бұрандаларды болатқа бұрап бекіту) жағдайында назар аударыңыз! Бұранда бастиегі жарылуы немесе түтқышта жоғары кері айналу моменті пайда болуы мүмкін.

Шаң жуктемесін азайту:

ЕСКЕРТУ - Егеукъм қағазымен ажарлау, аралау, ажарлау, бұрғылау және басқа да жұмыстарды өткізген кезде пайда болатын шаңның кейбір түрлері обырды, туа біткен кемістіктерді немесе көбею жүйесінің басқа да зақымдарын тудыратыны белгілі химиялық заттарды қамтиды. Мұндай химиялық заттардың бірнеше мысалы:

• қорғасын қамтитын бояу ішіндегі қорғасын,
• курылыс кірпіші, цемент пен баска кірпіш қалау заттектерінен пайда болатын минералды шаң және
• химиялық жолмен өнделген сүректегі күшэла және хром.

Тәуекел дәрежесі мүндай жұмыстардың түрі қаншалықты жиі орындалатындығына тәуөлді. Мүндай химиялық заттардың әсерін азайту үшін: жеткілікті түрде желдетілген жайларда жұмыс істеңіз және жұмыс барысында микроскопиялық бөлшектерді сүзгілеу үшін арнайы әзірленген респиратор сияқты жеке қорғаныс жабдығын қолданыңыз.

Бүл ереже басқа материалдардан, мысалы, сүректің белгілі бір түрлерінен (емен немесе шамшат сүрегінің шаңы), металдан, асбесттен пайда болатын шаңға да қатысты болып келеді. Басқа белгілі сырқаттарға, мысалы, аллергиялық реакциялар және тыныс алу жолдарының сырқаттары жатады. Шаңның денеге енуін болдырмаңыз.

Материалыңыз, қызметкерлер, жұмыс жағдайы мен жұмыс орны бойынша қолданылатын директиваларды және үлттық нұскамаларды сақтаңыз (мысалы, еңбекті қорғау ережелері, көдеге жарату).

Пайда болатын бөліктерді дәл сол жерде жинаңыз, қоршаған ортаға түсуіне жол бермеңіз.

Арнайы жұмыстар үшін жарамды керек- жарактарды пайдаланыңыз. Осылайша қоршаған ортаға бақылаусыз түсетін бөліктердің мөлшері азайтылады.

Арнайы шансорғышты пайдаланыңыз.

Шаң жуктемесін азайту үшін:

• пайда болатын бөліктерді және аспаптың ауа ағынын өзіңізге, айналаңыздағы адамдарға немесе жатқан шаңға бағыттамаңыз,
• сорғыш қондырғыны және/немесе ауа тазалағышты қолданыңыз,
• жұмыс орнын жақсылап желдетіңіз немесе сору арқылы таза күйде ұстаңыз. Қалықтап жатқан шанды сыпырыңыз немесе ұрлеп шығарыңыз.
• Корғаныш киімді жуыңыз немесе шаңын сорыңыз. Урлеуге, қағуға немесе қылшақпен тазалауға болмайды.

5. Суреттер

Суреттер пайдалану бойынша нүсқаулықтың басында берілген.

Белгілердің түсіндірмесі:

Бүрғылау / бүрғы

Соккымен бүрғылау

Козғалыс бағыты

Бурау / буранда

Баяу

Жылдам

6. Шолу

A cyp.

1 Берілісті таңдауға арналған ауыстырып қосқыш түйме
2 Косымша түтқыш / дірілді басқыш косымша түтқыш*
3 Бүрғылау терендігінің шектегіші*
4 Тісті тәжі бар бұрғылау патроны *
5 Futuro Plus жылдам кысылатын бүрғылау патроны *
6 Futuro Top жылдам крысылатын бүрғылау патроны *
7 Ауыстырып-коскыш (бурғылау/сокқымен бүрғылау)
8 Айналу жилігін алдын ала тандауға арналған реттегіш дөңгелек *
9 Импульстік функцияға арналған реттегіш дөңгелек *
10 Электрондык сигналдык индикатор *
11 Айналу бағытын ауыстырып-қосқыш *
12 Уздіксіз жұмыс режиміне арналған бекіткіш түйме
13 Батырма ауыстырып-коскыш
14 Түтқыш (үстайтын беттері)
* жабдыкталуына байланысты

7. Қолданыска енгізу

Колданыска енгізу алдында фирмалык тақтайшада көрсетілген номиналды кернеу

мен номиналды жилік ток желіңіздің деректеріне сәйкес келетіндігіне көз жеткізіңіз.

КАЗАКШАkk

Эрдайым макс. жылыстау тогы 30 мА курайтын FI автоматты ажыраткышын (RCD) алдын ала косыңыз.

Бүрғылау патронының берік ұсталуын қамтамасыз ету үшін: алғаш рет

бурғылағаннан кейін (оң жаққа айналу) бекіткіш бұранданы бұрғылау патронының (бар болса / үлгіге байланысты) ішіне бұрауышпен мыктап тартып қойыңыз. Назар аударыңыз: солға қарай бұрау керек!

7.1 Косымша түткышты (2) монтаждау В сур.

Қауіпсіздік түргысынан өрдайым жеткізілім жиынтығындағы қосымша түтқышты қолданыңыз.

Косымша түтқышты бұрау арқылы күшпен тартыңыз.

8. Пайдалану

8.1 Бурғылау терендігінің шектегішін реттеу → Ссур.

8.2 Айналу бағытын, тасымалдау қорғанысын (қосылудан бұғаттама) реттеу → D сур.

Айналу бағытын ауыстырып-қосқышты (11) көзғалтқыштың төқтатылған күйінде ғана қосыңыз.

8.3 Бурғылау, сокқымен бурғылау күйлерін реттеу → Ecyp.

Соқымен бұрғылау және бұрғылау жұмыстары тек оң жаққа айналу режимінде орындалады.

Ауыстырып қосқыш түймені (1) тек аспаптың қосулы күйінде ауыстырып қосыңыз (қыска мерзімге қосу/өшіру).

8.5 Импульстік функцияны реттеу G сур.

= импульстік функция тұрақты қосылған (тіпті бастиектері закымдалған, мықтап тартылған бұрандаларды оңай бұрап кіргізуге және шығаруға арналған. Плитка, алюминий немесе басқа материалдарда нүкте белгілеусіз таза бұрғылауға арналған.)

Бүргылау үшін ұсынылатын айналу жилігінің мәндерін кестеден қараңыз.

8.7 Косу/өшіру

Косу, айналу жилігі → А сур.: батырма ауыстырып коскышты (13) басыңыз.

Өшіру үшін батырма ауыстырып-қосқышты жіберіңіз.

Уздіксіз жұмыс режимі → А сур.: батырма ауыстырып қосқыш (13) басылып түрганда, бекіткіш түймені (12) басыңыз және батырма ауыстырып қосқышты жіберіңіз. Өшіру үшін батырма ауыстырып-қосқышты (13) қайтадан басып, содан кейін жіберіңіз.

Уздіксіз жұмыс режимінде аспап қолдан түсірілген жағдайда да ары қарай жұмыс істейді. Сондықтан әрдайым аспапты екі қолмен арнайы түтқыштарынан ұстаңыз, тұрақты қалыпта тұрыңыз және бар назарыңызды орындалатын жұмыска аударыңыз.

8.8 Куралды алмастыру, Futuro Top жылдам кысылатын бүрғылау патроны (6) → / сур.

Куралды тарту: төлкені күшпен тірелгенше бураңыз.

8.9 Куралды алмастыру, Futuro Plus жылдам кысылатын бурғылау патроны (5) → J сур.

Бүрғылау патронын ашқаннан кейін естілуі мүмкін сатырлау (функцияға байланысты) төлкені кері бұрау арқылы өшіріледі.

Бүргылау патроны тым қатты жабылған болса: бүргылау патронын айырлы гайка кілтімен бүргылау патронының бастиегінен ұстан тұрыңыз және төлкені көрсеткі бағытымен -1- күшпен бұраңыз.

Жұмыс құралын тарту:

• Жұмыс құралын -2- барынша терең орнатыңыз.
• Бір қолыңызбен ұстағыш сақинаны ұстан тұрыңыз (жабдықталуға байланысты)
• Төлкені, механикалық қарсылықтан өткенше, көрсеткі бағытымен -3- бұраңыз.
• Назар аударыңыз! Құрал әлі де тартылмаған! Ары қарай бұрау мүмкін болмай қалғанша, күшпен ары қарай бұраңыз (бұл ретте "шерту" дыбысы болуы керек) - сонда ғана Құрал мықтап тартылады.
  Құрал білігі жұмсақ болған жағдайда қыска уақыт бұргғылағаннан кейін қосымша тарту керек.

8.10 Куралды алмастыру, тісті тәжі бар бүрғылау патроны (4) → К сур.

8.11 Бурғылау патронын бұрап шығару (бурғылау патронынсыз бұрау үшін немесе тіркеме құрылғылармен бірге пайдалану үшін) → L, М немесе N сур.

M, N сур. бойынша нускау: суретте көрсетілгендей, резеңке балғамен жеңіл соғу арқылы босатыңыз және бұрап шығарыңыз. Нускау: биттің қыскыш ұясы (тапсырыс № 6.31281) орнатылған кезде, шпиндельдің ішкі алты қырына енгізілген бұрауыш бит ұсталады.

9. Тазалау, техникалық қызмет көрсету

Жылдам крысылатын бұрғылау патронын тазалау:

Узак уакыт пайдаланғаннан кейін бұргылау патронын, саңылауын темен қаратып, тігінен ұстап тұрыңыз және бірнеше рет толықтай ашып жабыңыз. Жиналған шаң саңылаудан түсіп қалады. Тазалағыш спрейді қыспа жұдырықшаға және қыспа жұдырықша саңылауларына жүйелі түрде пайдалануға кеңес беріледі.

Жылдам жыпылыктау - кайта іске қосылудан

корфаныс

Желілік қуат берілуі үзілгеннен кейін, қуат қайта берілген жағдайда, әлі қосылып түрған аспап қауіпсіздік түрғысынан өз бетінше қайта қосылмайды. Аспапты өшіріп, қайта қосыңыз.

Баяу жыпылықтау - көмір қылшақтар тозған (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S)

Көмір қылшақтар толықтай дерлік тозған. Көмір қылшақтар толықтай тозған жағдайда, аспап автоматты түрде өшіп қалады. Көмір қылшақтарды қызмет көрсету орталығында алмастырыңыз.

Аспапка узак уакыт бойы артық жуктеме түскен жағдайда, тұтынылатын қуат шектеледі және осылайша қозғалтқыштың ары қарай рүқсатсыз қызуына жол берілмейді.

Аспапты суығанша және электрондық сигналдық индикатор сөнгенше бос жүріс күйінде жұмыс істетіңіз.

11. Керек-жарактар

Тек қана түпнұсқа Metabo керек-жарактарын қолданыңыз.

Тек қана осы пайдалану бойынша нүсқаулықта келтірілген талаптар мен сипаттарға сай келетін керек-жарактарды пайдаланыңыз.

Керек-жарактарды берік бекітіңіз. Аспап ұстағыш ішінде пайдаланылған жағдайда: аспапты берік бекітіңіз. Бақылау мүмкіндігінен айырылсаңыз, жаракат алуыңыз мүмкін.

Керек-жарактардың толық тізімін www.metabo.com сайтында немесе негізгі каталогтен қараңыз.

12. Жөндеу

Электрлік құралда жөндеу жұмыстарын тек қана электрші маман өткізуі тиіс!

Бузылған желілік кабельді тек Metabo қызмет көрсету орталығында сатып алуға болатын

арнайы, түпнүсқа Metabo желілік кабелімен ауыстыруға рүқсат етіледі.

Metabo филиалына жөндеуді қажет ететін Metabo электрлік құралдарымен бірге барыңыз. Мекенжайлары www.metabo.com сайтында берілген.

Косалкы бөлшектердің тізімдерін www.metabo.com сайтында жуктеп алуға болады.

13. Коршаған ортаны корғау

Пайдаланылған аспаптарды, орауыштарды және керек-жарактарды қоршаған орта үшін қауіпсіз түрде кәдеге жарату және қайта өңдеу бойынша үлттық ережелерді ұстаныңыз.

Тек ЕО елдерінде: электр құралдарын түрмыстық қоқысқа тастамаңыз! Электрлік және электрондық ескі

курылғылар және үлттық заңға түрлендіру жөніндегі 2012/19/EU үуропалық директивасына сәйкес, пайдаланылған электрлік кұралдар бөлек жиналып, қоршаған орта үшін қауіпсіз қайта өндеуге жіберілуі тиіс.

14. Техникалық деректер

О сур. Техникалық дамуға қарай өзгерүі кін.

P_1 =номиналды түтынылатын куат P_2 =шығыс куат

n 1 =бос жүрістері айналу жилігі

n _2 * =жуктеме астындағы айналу жиілігі

ø макс = макс. бүрғы диаметрі

b = бүрғылау патронының ортааралық қашықтығы

G = бүрғылау шпинделінің ирек оймасы

Н =алты қырлы ирек оймасы бар бұргғылау шпинделі

m = c a π M a f t

Өлшеу мәндері EN 62841 стандартына сай есептеледі.

II корфаныс класындағы аспап

\~ Айнымалы ток

Берілген техникалық деректерде үйғарынды ауытқулар болуы мүмкін (жарамды стандарттарға сай).

* Энергияға толы, жоғары жилікті кедергілер айналу жилігінің шұғыл өзгерістерін тудыруы мүмкін. Олар кедергілер басылған соң жокқа шығарылады.

Эмиссиялық көрсеткіштер

Аталмыш көрсеткіштер электрлік

құралдардың эмиссиясын анықтауға және әртүрлі электрлік құралдарды салыстыруға мүмкіндік береді. Пайдалану жағдайына қарай электрлік құралдың немесе жұмыс құралының қуйі шынайы жүктемені көтеруі немесе төмендетуі мүмкін. Жұмыстағы үзілістерді және фазаларды анықтау үшін теменірек жүктемені қамтамасыз етіңіз. Сәйкесінше бейімделген

КАЗАКШАkk

бағаға сай пайдаланушы үшін қорғаныс шараларын, мысалы, ұйымдастыру шараларын анықтаңыз.

Дірілдің жалпы көрсеткіші (үш бағыттың векторлық қосындысы) – EN 62841 стандартына сай аныкталады:

a_h,ID =дірілдің эмиссиялық көрсеткіші (бетон бойынша сокқымен бүргғылау) a_h,D =дірілдің эмиссиялық көрсеткіші (металл бойынша бүргғылау) K_h,ID,K_h,D=дәлсіздік (діріл)

Улгілі А өлшемді дыбыс деңгейі: L_pA =дыбыстық кысым деңгейі L_WA =дыбыстық куат деңгейі K_pA, K_WA = дәлсіздік

Корғаныш құлакқап тағыңыз!

EAC

Сатып алушыға арналған ақпарат:

Сэйкестік сертификаты:

№ ТС RU С-ДЕ.БЛ08.В.00919, жарамдылық мерзімі: 27.10.2017 ж. - 26.10.2022 ж., «Ивановский Фонд Сертификации» ЖШҚ, «ИВАНОВО-СЕРТИФИКАТ» өнімдерді сертификаттау органы берген; Мекенжайы (заңды және нақты мекенжайы): 153032, Ресей Федерациясы, Ивановская обл., Иваново қ, Станкостроитель көшесі, №1 үй; тел. [phone]; факс [phone]; E-mail: [e-mail]; Аккредитация аттестаты № RA.RU.11БЛ08, 24.03.16 ж. Аккредитация бойынша федералдық қызметпен берілген

Өндіруші ел: Германия

Өндіруши: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия

Ресейге импорттаушы: ЖШК «Метабо Евразия» Ресей, 127273, Мәскеу

Березовая аллея көшесі, № 5 а, 7-құрылыс, 106- кеңсе тел.: [phone]

Өндірілген күні құралдың тақтайшасында көрсетілген 10 таңбалық сериялық нөмірінде шифрланған. 1-сан жылды білдіреді, мысалы, «4» саны өнім 2014 жылы өндірілгенін білдіреді. 2- және 3-сан өндірілген жылдағы ай санын білдіреді, мысалы, «05» - мамыр айы.

Өнімнің жарамдылық мерзімі 7 жылды құрайды. Өндірілген күннен кейін 5 жыл сақтауда түрған жағдайда алдын ала тексерместен пайдалану ұсынылмайды (өндірілген күнін жапсырмадан қараңыз).
