BRUKSANVISNING SB 8502 METABO

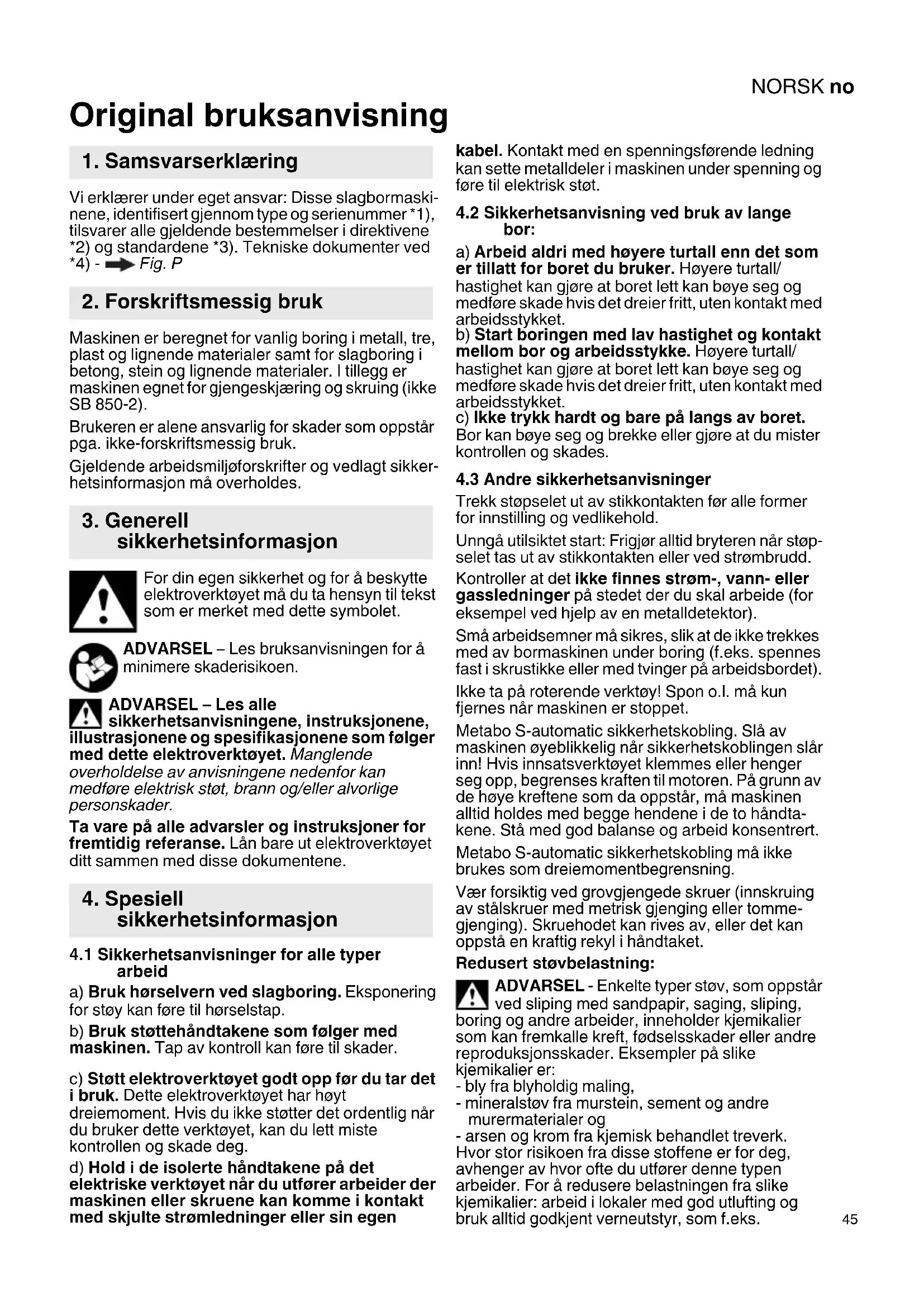

ig. P Maskinen er beregnet for vanlig boring i metall, tre, plast og lignende materialer samt for slagboring i betong, stein og lignende materialer. I tillegg er maskinen egnet for gjengeskjæring og skruing (ikke SB 850-2). Brukeren er alene ansvarlig for skader som oppstår pga. ikke-forskriftsmessig bruk. Gjeldende arbeidsmiljøforskrifter og vedlagt sikker- hetsinformasjon må overholdes. For din egen sikkerhet og for å beskytte elektroverktøyet må du ta hensyn til tekst som er merket med dette symbolet. ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL – Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader. Ta vare på alle advarsler og instruksjoner for fremtidig referanse. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.

4.2 Sikkerhetsanvisning ved bruk av lange

bor: a) Arbeid aldri med høyere turtall enn det som er tillatt for boret du bruker. Høyere turtall/ hastighet kan gjøre at boret lett kan bøye seg og medføre skade hvis det dreier fritt, uten kontakt med arbeidsstykket. b) Start boringen med lav hastighet og kontakt mellom bor og arbeidsstykke. Høyere turtall/ hastighet kan gjøre at boret lett kan bøye seg og medføre skade hvis det dreier fritt, uten kontakt med arbeidsstykket. c) Ikke trykk hardt og bare på langs av boret. Bor kan bøye seg og brekke eller gjøre at du mister kontrollen og skades.

4.3 Andre sikkerhetsanvisninger

Trekk støpselet ut av stikkontakten før alle former for innstilling og vedlikehold. Unngå utilsiktet start: Frigjør alltid bryteren når støp- selet tas ut av stikkontakten eller ved strømbrudd. Kontroller at det ikke finnes strøm-, vann- eller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor). Små arbeidsemner må sikres, slik at de ikke trekkes med av bormaskinen under boring (f.eks. spennes fast i skrustikke eller med tvinger på arbeidsbordet). Ikke ta på roterende verktøy! Spon o.l. må kun fjernes når maskinen er stoppet. Metabo S-automatic sikkerhetskobling. Slå av maskinen øyeblikkelig når sikkerhetskoblingen slår inn! Hvis innsatsverktøyet klemmes eller henger seg opp, begrenses kraften til motoren. På grunn av de høye kreftene som da oppstår, må maskinen alltid holdes med begge hendene i de to håndta- kene. Stå med god balanse og arbeid konsentrert. Metabo S-automatic sikkerhetskobling må ikke brukes som dreiemomentbegrensning. Vær forsiktig ved grovgjengede skruer (innskruing av stålskruer med metrisk gjenging eller tomme- gjenging). Skruehodet kan rives av, eller det kan oppstå en kraftig rekyl i håndtaket. Redusert støvbelastning: ADVARSEL - Enkelte typer støv, som oppstår ved sliping med sandpapir, saging, sliping, boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fødselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er: - bly fra blyholdig maling, - mineralstøv fra murstein, sement og andre murermaterialer og - arsen og krom fra kjemisk behandlet treverk. Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utfører denne typen arbeider. For å redusere belastningen fra slike kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. Original bruksanvisning

sikkerhetsinformasjon

sikkerhetsinformasjonNORSKno

åndemasker med spesialfilter for mikroskopiske partikler. Dette gjelder også for støv fra andre typer materialer, som f.eks. enkelte typer treverk (som eik eller bøk), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen. Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted. Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene. Bruk egnet tilbehør til spesielle arbeidsoppgaver Da hindrer du at partiklene havner i omgivelsene. Bruk et egnet avsug. Minimer støvbelastningen ved å: - unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv, - bruke et avsug og/eller en luftrenser, - holde arbeidsplassen ren og godt utluftet. Feiing og blåsing virvler opp støvet. - Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut, bank eller børst dem. Figurene finner du på begynnelsen av bruksanvis- ningen. Symbol-forklaring: Boring / bormaskin Slagboring Bevegelsesretning Skruing / skrue Sakte Hurtig Fig. A 1 Bryter for girvalg 2 Støttehåndtak / støttehåndtak med vibrasjons- demping * 3 Anslag for boredybde 4Nøkkelchuck * 5 Selvspennende chuck Futuro Plus * 6 Selvspennende chuck Futuro Top * 7 Skyvebryter (boring/slagboring) 8 Innstillingshjul for forhåndsinnstilling av turtallet * 9 Innstillingshjul for impulsfunksjon * 10 Elektronikksignalindikator* 11 Omkobler for rotasjonsretning * 12 Låseknapp til permanentkobling 13 Bryter 14 Håndtak (gripeflate)

• avhengig av utstyret Kontroller før bruk at nettspenningen og nett- frekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner. Sett alltid inn en jordfeilbryter (RCD) med maks. utløserstrøm på 30 mA. For å sikre at chucken har godt feste: Etter- trekk låseskruen inne i chucken (hvis montert / modellavhengig) forsvarlig med en skrutrekker etter første gangs boring (høyregang). OBS! Skruen er venstregjenget.

7.1 Montere (2) støttehåndtak

fig. B Av sikkerhetsgrunner må det medfølgende støttehåndtaket alltid brukes. Trekk til støttehåndtaket ved å dreie det på plass.

Slagboring og boring fungerer bare i høyre- gang.

8.5 Stille inn impulsfunksjon

fig. G = impulsfunksjon kontinuerlig slått på (for lett inn- og utskruing av skruer som sitter fast, selv ved skadde skruehoder. For ren forboring uten kjørning, enten i fliser, alumi- nium eller andre metaller.)

fig. A : Trykk på bryteren (13). Slipp bryteren for å koble ut. Permanentkobling fig. A : Hold inne bryteren (13) og trykk inn låseknappen (12), slipp deretter bryteren igjen. Trykk på bryteren (13) på nytt og slipp den igjen for å koble ut. Under vedvarende drift, fortsetter maskinen å gå selv om den blir revet ut av hendene dine. Hold derfor alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.

8.8 Verktøyskifte, selvspennende chuck

8.9 Verktøyskifte, selvspennende chuck

fig. J Skrallelyden som evt. høres etter at chucken åpnes (funksjonsavhengig) kan stanses ved å vri hylsen i motsatt retning. Ved chucker som sitter veldig fast: Hold igjen chucken med en skrunøkkel på chuckhodet, og vri hylsen kraftig i pilens retning -1-. Spenn innsatsverktøyet: - Sett inn innsatsverktøyet -2- så dypt som mulig. - Hold fast holderingen med den ene hånden (avhengig av utstyr) - Vri hylsen i pilens retning -3- inntil du kommer forbi den merkbare mekaniske motstanden. - NB! Verktøyet er ennå ikke fastspent. Fortsett å dreie kraftig (det skal da "klikke"), inntil det ikke lenger er mulig å skru – først nå er verktøyet festet sikkert. Hvis verktøytangen er myk, må den ev. etter- spennes etter kort tids boring.

8.10 Verktøyskifte, nøkkelchuck (4)

8.11 Skru av chuck (ved skruing uten chuck

eller ved bruk av adapter) fig. L, M, eller N Merknad til fig. M, N: Løsne og skru av som vist med et lett slag med en gummihammer. Merknad: Hvis det er påmontert en bits-spennhylse (best.nr. 6.31281), holdes skrutrekkerbiten som er satt inn i den innvendige sekskanten i spindelen. Rengjøring av selvspennende chuck: Etter lengre tids bruk holdes chucken med åpningen loddrett nedover og åpne og lukk helt flere ganger. Oppsamlet støv faller da ut av åpningen. Det anbefales regelmessig bruk av rengjørings- spray på spennkjevene og spennkjeveåpningene. Elektronikksignalindikator (10) Hurtig blinking – gjeninnkoblingsvern (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S, SBE 1000-2) Når spenningen kommer tilbake etter strømbrudd, starter maskinen av sikkerhetsgrunner ikke av seg selv, selv om den ennå er innkoblet. Slå maskinen av og på igjen. Langsom blinking – slitte kullbørster (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) Kullbørstene er nesten helt nedslitt. Maskinen stopper automatisk når kullbørstene er slitt helt ned. Kullbørstene skiftes av kundeservice. Permanent lys – overbelastning (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) Ved langvarig overbelastning av maskinen begrenses effektopptaket, og dermed unngås over- oppheting av motoren. La maskinen gå på tomgang inntil den er avkjølt og elektronikksignalindikatoren slukkes. Bruk kun originalt Metabo-tilbehør. Bruk kun tilbehør som oppfyller kravene og spesifi- kasjonene som er nevnt i denne bruksanvisningen. Fest tilbehøret på en sikker måte. Hvis maskinen brukes i en holder: Fest maskinen på en sikker måte. Tap av kontroll kan føre til skader. Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i hovedkatalogen. Elektroverktøy må kun repareres av elektro- fagfolk! En defekt strømkabel skal bare byttes med en original, Metabo kabel som fås fra Metabo service. Ta kontakt med din Metabo-forhandler hvis du har et Metabo elektroverktøy som må repareres. Adresser på www.metabo.com. Du kan laste ned reservedelslister fra www.metabo.com. Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør. Kun for EU-land: Elektroverktøyene skal ikke kastes i husholdningsavfallet. I henhold til EU-direktiv 2012/19/EU om kasserte elek- triske og elektroniske produkter og direktivets implementering i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg. Fig. O. Med forbehold om endringer med sikte på teknisk forbedring.

=Nominelt opptatt effekt

• =Belastningsturtall Maks. Ø=Maksimal borediameter s maks =Maksimalt slagtall b =Chuckens spennvidde G =Borespindelgjenge H =Borespindel med innvendig sekskant m=vekt D =Diameter på spennhalsen Måleverdier iht. EN 62841. Maskin i beskyttelsesklasse II ~ Vekselstrøm Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.

• Energirike, høyfrekvente forstyrrelser kan føre til turtallsvingninger. Dette opphører imidlertid så snart interferensen forsvinner.

9. Rengjøring, vedlikehold

Emisjonsverdier Disse verdiene gjør det mulig å vurdere emisjonen til elektroverktøyet og å sammenlikne ulike elektroverktøy. Avhengig av bruksbetingelse, tilstand til elektroverktøyet eller innsatsverktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med lavere belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede antatte verdier, f.eks. organisatoriske tiltak. Totalverdi for vibrasjon (vektorsum i tre retninger) fastsatt iht. EN 62841:

h, ID =Verdi for vibrasjonsemisjon (slagboring i betong)

h, D =vibrasjonsemisjonsverdi (boring i metall)

h,D =Usikkerhet (vibrasjon) Typiske A-veide lydnivåer

= usikkerhet Bruk hørselsvern!DANSK da
