HASZNÁLATI ÚTMUTATÓ SB 8502 METABO

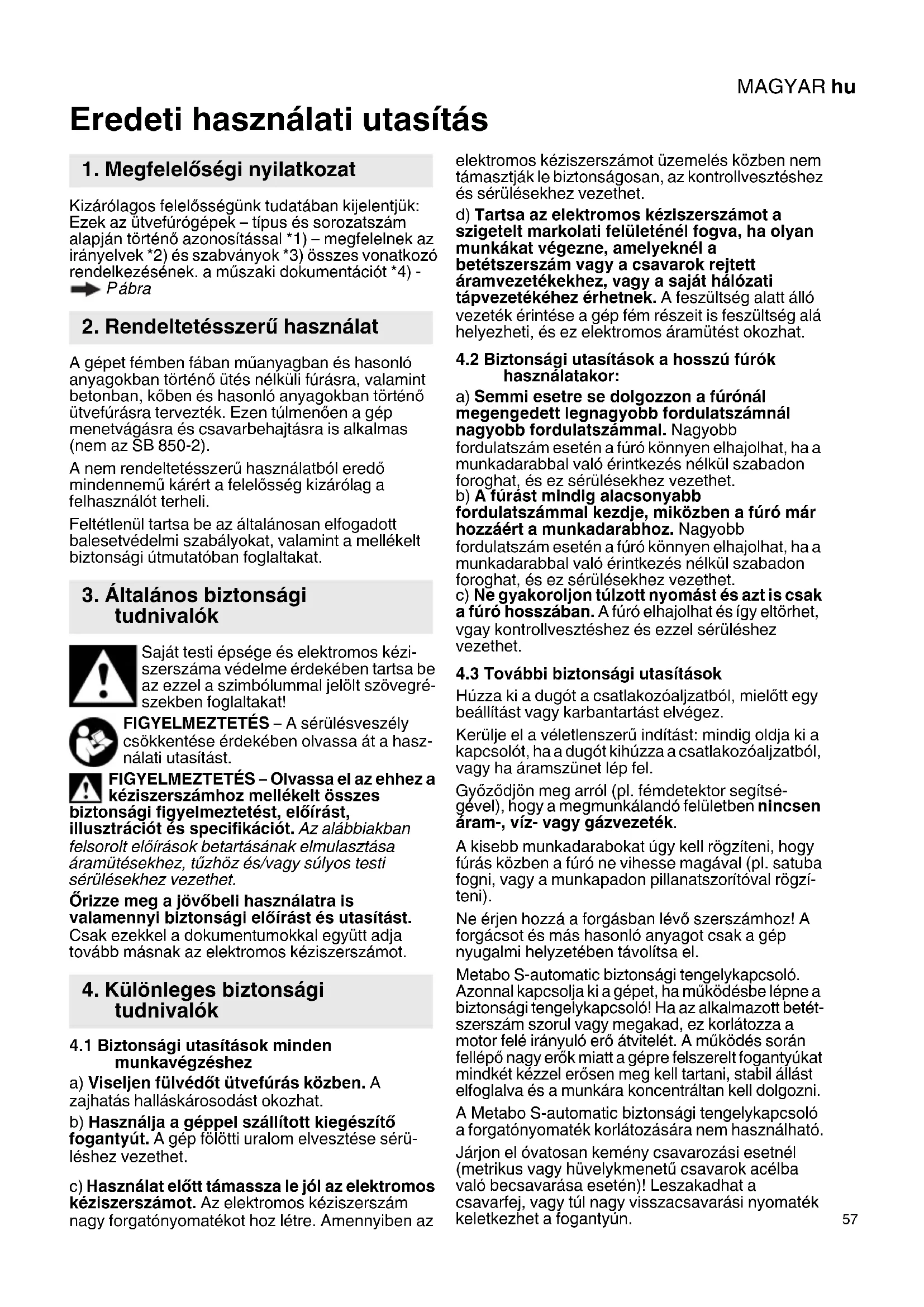

Eredeti használati utasítás Kizárólagos felelősségünk tudatában kijelentjük: Ezek az ütvefúrógépek – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes vonatkozó rendelkezésének. a műszaki dokumentációt *4) -

ábra A gépet fémben fában műanyagban és hasonló anyagokban történő ütés nélküli fúrásra, valamint betonban, kőben és hasonló anyagokban történő ütvefúrásra tervezték. Ezen túlmenően a gép menetvágásra és csavarbehajtásra is alkalmas (nem az SB 850-2). A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli. Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat. Saját testi épsége és elektromos kézi- szerszáma védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegré- szekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a hasz- nálati utasítást. FIGYELMEZTETÉS – Olvassa el az ehhez a kéziszerszámhoz mellékelt összes biztonsági figyelmeztetést, előírást, illusztrációt és specifikációt. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Őrizze meg a jövőbeli használatra is valamennyi biztonsági előírást és utasítást. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.

4.1 Biztonsági utasítások minden

munkavégzéshez a) Viseljen fülvédőt ütvefúrás közben. A zajhatás halláskárosodást okozhat. b) Használja a géppel szállított kiegészítő fogantyút. A gép fölötti uralom elvesztése sérü- léshez vezethet. c) Használat előtt támassza le jól az elektromos kéziszerszámot. Az elektromos kéziszerszám nagy forgatónyomatékot hoz létre. Amennyiben az elektromos kéziszerszámot üzemelés közben nem támasztják le biztonságosan, az kontrollvesztéshez és sérülésekhez vezethet. d) Tartsa az elektromos kéziszerszámot a szigetelt markolati felületénél fogva, ha olyan munkákat végezne, amelyeknél a betétszerszám vagy a csavarok rejtett áramvezetékekhez, vagy a saját hálózati tápvezetékéhez érhetnek. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat.

4.2 Biztonsági utasítások a hosszú fúrók

használatakor: a) Semmi esetre se dolgozzon a fúrónál megengedett legnagyobb fordulatszámnál nagyobb fordulatszámmal. Nagyobb fordulatszám esetén a fúró könnyen elhajolhat, ha a munkadarabbal való érintkezés nélkül szabadon foroghat, és ez sérülésekhez vezethet. b) A fúrást mindig alacsonyabb fordulatszámmal kezdje, miközben a fúró már hozzáért a munkadarabhoz. Nagyobb fordulatszám esetén a fúró könnyen elhajolhat, ha a munkadarabbal való érintkezés nélkül szabadon foroghat, és ez sérülésekhez vezethet. c) Ne gyakoroljon túlzott nyomást és azt is csak a fúró hosszában. A fúró elhajolhat és így eltörhet, vgay kontrollvesztéshez és ezzel sérüléshez vezethet.

4.3 További biztonsági utasítások

Húzza ki a dugót a csatlakozóaljzatból, mielőtt egy beállítást vagy karbantartást elvégez. Kerülje el a véletlenszerű indítást: mindig oldja ki a kapcsolót, ha a dugót kihúzza a csatlakozóaljzatból, vagy ha áramszünet lép fel. Győződjön meg arról (pl. fémdetektor segítsé- gével), hogy a megmunkálandó felületben nincsen áram-, víz- vagy gázvezeték. A kisebb munkadarabokat úgy kell rögzíteni, hogy fúrás közben a fúró ne vihesse magával (pl. satuba fogni, vagy a munkapadon pillanatszorítóval rögzí- teni). Ne érjen hozzá a forgásban lévő szerszámhoz! A forgácsot és más hasonló anyagot csak a gép nyugalmi helyzetében távolítsa el. Metabo S-automatic biztonsági tengelykapcsoló. Azonnal kapcsolja ki a gépet, ha működésbe lépne a biztonsági tengelykapcsoló! Ha az alkalmazott betét- szerszám szorul vagy megakad, ez korlátozza a motor felé irányuló erő átvitelét. A működés során fellépő nagy erők miatt a gépre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva és a munkára koncentráltan kell dolgozni. A Metabo S-automatic biztonsági tengelykapcsoló a forgatónyomaték korlátozására nem használható. Járjon el óvatosan kemény csavarozási esetnél (metrikus vagy hüvelykmenetű csavarok acélba való becsavarása esetén)! Leszakadhat a csavarfej, vagy túl nagy visszacsavarási nyomaték keletkezhet a fogantyún.

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

A porterhelés csökkentése: VIGYÁZAT - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés, csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa: - ólom ólomtartalmú festékrétegekből, - ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és - arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen termelésekben rejlő veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki. Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por. Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi előírásokat, hulladékeltávolítást). Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást. Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe. Használjon megfelelő porelszívó berendezést. Csökkentse a porleterhelést a következők szerint: - ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt, - használjon elszívó berendezést és/vagy légtisztító berendezést, -szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port. - Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le. Az ábrák a használati utasítás elején találhatók. A szimbólumok magyarázatai: Fúrás / fúró Ütvefúrás Mozgásirány Csavarozás / csavar Lassú Gyors A_ábra 1 Kapcsológomb a sebességfokozat kiválasztásához 2Kiegészítő fogantyú / kiegészítő fogantyú rezgéscsillapítóval * 3 Fúrásmélység-ütköző 4 Fogaskoszorús fúrótokmány * 5 Futuro Plus * gyorsbefogó fúrótokmány 6 Futuro Top * gyorsbefogó fúrótokmány 7 Fúrás/ütvefúrás tolókapcsoló * 8 Állítókerék a fordulatszám előválasztásához * 9 Állítókerék az impulzus funkcióhoz 10 Elektronika jel-kijelzője * 11 Forgásirányváltó kapcsoló * 12 Rögzítőgomb a tartós üzemhez 13 Nyomókapcsoló 14 Markolat (markolati felület)

• kiviteltől függő Az üzembe helyezés előtt ellenőrizze, hogy a típustáblán megadott hálózati feszültség és frekvencia megfelel-e a használt hálózat adatainak. Kapcsoljon elé mindig egy max. 30 mA kiváltó árammal ellátott FI-védőkapcsolót (RCD). A fúrótokmány biztos tartásának garantálása: az első fúrás elvégzését követően (jobbra forgás) húzza után erősen a fúrótokmány belse- jében található biztosító csavart (ha van / modell- függő) egy csavarhúzó segítségével. Vigyázat, balmenetes!

7.1 Kiegészítő fogantyú (2) felszerelése

B ábra Biztonsági okokból mindig használja a géppel szállított kiegészítő fogantyút. Elforgatással húzza meg erősen a kiegészítő fogantyút.

8.1 Fúrásmélység-ütköző beállítása

8.2 Forgásirány, szállítás céljára szolgáló

biztosító (bekapcsolásgátló) beállítása D_ábra A forgásirány-kapcsolót (11) csak álló motor esetében állítsa.

8.3 Fúrás, ütvefúrás beállítása Eábra

Ütvefúrás és fúrás csak jobbmenetben.

8.4 Fokozatválasztás

Fábra A kapcsológomb (1) csak kifutó gépnél kapcsolható át (röviden be-/kikapcsolni).

8. HasználatMAGYAR hu

8.5 Impulzus funkció beállítása

Gábra = impulzus funkció állandóan bekapcsolva (az erősen meghúzott csavarok könnyű ki- és becsavarozásához, sérült csavarfej esetén is. A pontozó nélküli, tiszta előfúráshoz, akár csempéhez, alumíniumhoz vagy más anya- gokhoz is.)

8.6 Fordulatszám előválasztása

H ábra A fúráshoz javasolt fordulatszámokat lásd a táblá- zatban.

Bekapcsolás, fordulatszám

A ábra : nyomja meg a nyomókapcsolót (13). A kikapcsoláshoz a nyomókapcsolót engedje el. Tartós üzem A ábra : benyomott kapcsolóbil- lentyű mellett (13) nyomja be a rögzítőgombot (12) és engedje el a kapcsolóbillentyűt. A kikapcso- láshoz a nyomókapcsolót (13) ismét nyomja meg, majd engedje el. Folyamatos működésnél a berendezés akkor is tovább forog, ha az a kezéből már kicsava- rodott. Ezért a készülékre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

8.8 Szerszámcsere, Futuro Top gyorsbe-

fogó fúrótokmány (6) I ábra A szerszám befogása: forgassa erősen a perselyt ütközésig.

8.9 Szerszámcsere, Futuro

Plus gyorsbefogó fúrótokmány (5) J ábra A fúrótokmány kinyitása után esetleg hallható (a működés okozta) kerepelő hang megszűnik, ha visszafelé forgatja a perselyt. Nagyon szorosan zárt fúrótokmánynál: Villáskulc- csal rögzítse a fúrótokmányt annak fejénél, majd forgassa a perselyt erősen a nyíl irányába -1-. A szerszám befogása: - Helyezze be a betétszerszámot -2- olyan mélyre, amilyen mélyre tudja. - Egyik kezével tartsa meg erősen a tartógyűrűt (felszereltségfüggő) - Fordítsa el a hüvelyt a nyíl -3- irányába, amíg legyőzi az érzékelhető mechanikai ellenállást. - Figyelem! A szerszám ekkor még nincs befogva! Az erőteljes fordítást addig folytassa (ezalatt "kattanásokat" kell hallania ), amíg a fordítás nem folytatható tovább - a szerszám csak ekkor van biztonságosan befogva. Lágy szerszámszár esetén előfordulhat, hogy rövid fúrási idő után utána kell szorítani.

8.10 Szerszámcsere, fogaskoszorús fúrótok-

8.11 Fúrótokmány lecsavarozása (fúrótok-

mány nélküli csavarozáshoz vagy előtét- tel való használathoz) L, M, vagy N ábra Megjegyzés az M, N:ábrákhoz Oldja a fúrótok- mányt úgy, hogy gumikalapáccsal enyhén ráüt az ábrán látható módon, majd csavarja le a tokmányt. Megjegyzés: Felhelyezett bitfeszítő hüvely (rende- lési szám: 6.31281) esetén az orsó belső hatszögű nyílásába behelyezett csavarozóbit a helyén marad. A gyorsbefogó-fúrótokmány tisztítása: Hosszabb használat után tartsa függőlegesen lefelé a fúrótokmány nyílását, majd többször nyissa meg és zárja be azt teljesen. A felgyülemlett por kihullik a nyíláson. Javasoljuk, hogy a szorítópo- fákat és azok nyílásait rendszeresen tisztítsa meg tisztítóspray segítségével. Elektronikus kijelző (10) Gyors villogás - újraindítás védelem (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S, SBE 1000-2) Amikor feszültségkimaradás után a hálózat visszatér, biztonsági okokból a még bekapcsolt gép nem indul el. Kapcsolja ki majd újra be a készüléket. Lassú villogás - kopottak a szénkefék (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) A szénkefék csaknem teljesen elkoptak. Ha a szén- kefék teljesen elkoptak, a szerszám automatikusan kikapcsol. Cseréltesse ki a szénkeféket a vevőszol- gálatnál. Folyamatos fény - túlterhelés (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) Egy hosszabban fennálló túlterhelés esetén a készülék teljesítmény-felvételét korlátozza és ezáltal megakadályozza a motor megengedhe- tetlen további felmelegedését. Járassa a gépet üresjáratban, amíg a gép lehűl és az elektronikus jel-kijelző kialszik. Csak eredeti Metabo tartozékokat használjon. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. A tartozékokat biztosan helyezze fel. Ha a gépet valamilyen tartóban üzemelteti: rögzítse biztosan a gépet. A gép fölötti uralom elvesztése sérüléshez vezethet. A teljes tartozékprogramhoz lásd a www.metabo.com honlapot vagy a főkatalógust. Elektromos kéziszerszámot csak elektromos szakember javíthat! A meghibásodott hálózati vezetéket csak speciális, a Metabo eredeti hálózati csatlakozó vezetékére

9. Tisztítás, karbantartás

lehet cserélni, amely a Metabo Szervizen keresztül szerezhető be. A javításra szoruló Metabo elektromos kéziszerszá- mokkal forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja. A pótalkatrészek listája letölthető a www.metabo.com oldalról. Kövesse a helyi előírásokat a régi gépek, csomago- lások és tartozékok környezetbarát ártalmatlanítá- sával és újrahasznosításával kapcsolatban. Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelek- tíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását. O ábra. A műszaki haladást szolgáló módosí- tások joga fenntartva.

=névleges teljesítményfelvétel

=leadott teljesítmény

• =üresjárati fordulatszám

• =terhelt fordulatszám ø max =maximális furatátmérő s max =maximális ütésszám b =tokmány-befogótartomány G =fúrótengelymenet H=fúrótengely belső hatszögletű véggel m=súly D =befogónyak átmérője A mérési eredményeket az EN 62841 szabvány szerint határoztuk meg.

II. védelmi osztályú gép

~ Váltóáram A fenti adatoknak tűrése van (a mindenkor érvényben levő szabványoknak megfelelően).

• A nagy energiasűrűségű magasfrekvenciás zavarok fordulatszám-ingadozásokat okozhatnak. Ez azonban megszűnik, mihelyt a zavar is lecsilla- podott. Kibocsátási értékek Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összeha- sonlítását. Az alkalmazási feltételektől, az elekt- romos szerszám állapotától vagy a használt betét- szerszámoktól függően a tényleges környezeti terhelés nagyobbra vagy kisebbre is adódhat. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázi- sokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. Eredő rezgés (a három különböző irányú rezgés vektoriális összege) meghatározása az EN 62841 szabvány szerint:

h, ID =rezgés-kibocsátási érték (ütvefúrás betonba)

h, D =rezgéskibocsátási érték (fúrás fémbe)

h,D =bizonytalanság (rezgés) Jellemző A-osztályú zajszint

=hangteljesítményszint

= bizonytalanság Hordjon zajtompító fülvédőt!

13. Környezetvédelem
