BRUKSANVISNING SB 8502 METABO

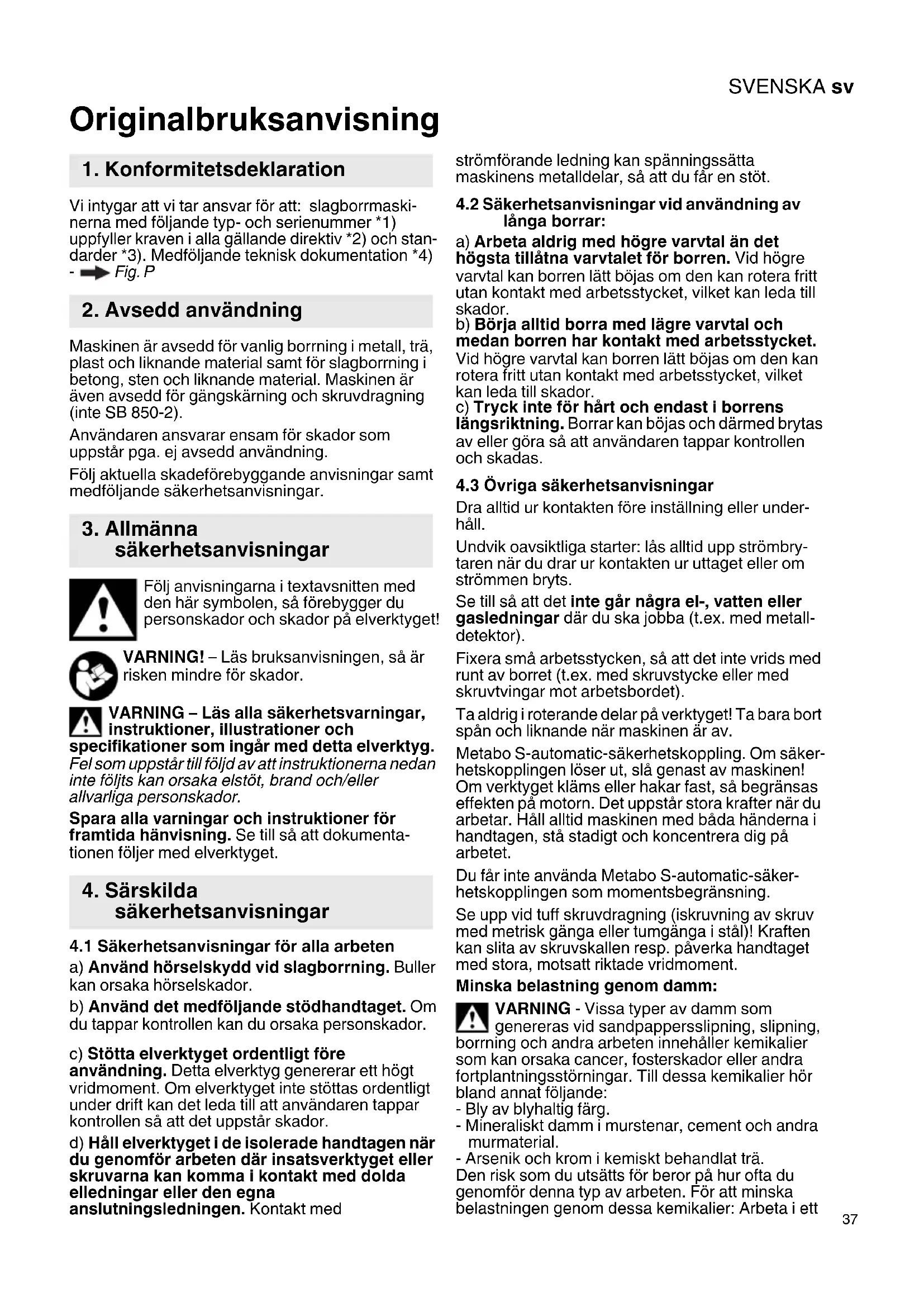

Originalbruksanvisning Vi intygar att vi tar ansvar för att: slagborrmaski- nerna med följande typ- och serienummer *1) uppfyller kraven i alla gällande direktiv *2) och stan- darder *3). Medföljande teknisk dokumentation *4)

Maskinen är avsedd för vanlig borrning i metall, trä, plast och liknande material samt för slagborrning i betong, sten och liknande material. Maskinen är även avsedd för gängskärning och skruvdragning (inte SB 850-2). Användaren ansvarar ensam för skador som uppstår pga. ej avsedd användning. Följ aktuella skadeförebyggande anvisningar samt medföljande säkerhetsanvisningar. Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget! VARNING! – Läs bruksanvisningen, så är risken mindre för skador. VARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som ingår med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara alla varningar och instruktioner för framtida hänvisning. Se till så att dokumenta- tionen följer med elverktyget.

4.1 Säkerhetsanvisningar för alla arbeten

a) Använd hörselskydd vid slagborrning. Buller kan orsaka hörselskador. b) Använd det medföljande stödhandtaget. Om du tappar kontrollen kan du orsaka personskador. c) Stötta elverktyget ordentligt före användning. Detta elverktyg genererar ett högt vridmoment. Om elverktyget inte stöttas ordentligt under drift kan det leda till att användaren tappar kontrollen så att det uppstår skador. d) Håll elverktyget i de isolerade handtagen när du genomför arbeten där insatsverktyget eller skruvarna kan komma i kontakt med dolda elledningar eller den egna anslutningsledningen. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt.

4.2 Säkerhetsanvisningar vid användning av

långa borrar: a) Arbeta aldrig med högre varvtal än det högsta tillåtna varvtalet för borren. Vid högre varvtal kan borren lätt böjas om den kan rotera fritt utan kontakt med arbetsstycket, vilket kan leda till skador. b) Börja alltid borra med lägre varvtal och medan borren har kontakt med arbetsstycket. Vid högre varvtal kan borren lätt böjas om den kan rotera fritt utan kontakt med arbetsstycket, vilket kan leda till skador. c) Tryck inte för hårt och endast i borrens längsriktning. Borrar kan böjas och därmed brytas av eller göra så att användaren tappar kontrollen och skadas.

4.3 Övriga säkerhetsanvisningar

Dra alltid ur kontakten före inställning eller under- håll. Undvik oavsiktliga starter: lås alltid upp strömbry- taren när du drar ur kontakten ur uttaget eller om strömmen bryts. Se till så att det inte går några el-, vatten eller gasledningar där du ska jobba (t.ex. med metall- detektor). Fixera små arbetsstycken, så att det inte vrids med runt av borret (t.ex. med skruvstycke eller med skruvtvingar mot arbetsbordet). Ta aldrig i roterande delar på verktyget! Ta bara bort spån och liknande när maskinen är av. Metabo S-automatic-säkerhetskoppling. Om säker- hetskopplingen löser ut, slå genast av maskinen! Om verktyget kläms eller hakar fast, så begränsas effekten på motorn. Det uppstår stora krafter när du arbetar. Håll alltid maskinen med båda händerna i handtagen, stå stadigt och koncentrera dig på arbetet. Du får inte använda Metabo S-automatic-säker- hetskopplingen som momentsbegränsning. Se upp vid tuff skruvdragning (iskruvning av skruv med metrisk gänga eller tumgänga i stål)! Kraften kan slita av skruvskallen resp. påverka handtaget med stora, motsatt riktade vridmoment. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg. - Mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett

1. Konformitetsdeklaration

2. Avsedd användning

säkerhetsanvisningar

ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm, - använd en utsugsanordning och/eller en luftrenare, - sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. - Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena. Bilderna hittar du i början av bruksanvisningen. Symbolförklaring: Borra / Borr Slagborra Rotationsriktning Skruva / skruv Långsam Snabb Fig. A 1 Växelväljare 2 Stödhandtag/vibrationsdämpat stödhandtag * 3 Djupanslag 4Kuggkranschuck * 5 Snabbchuck Futuro Plus * 6 Snabbchuck Futuro Top * 7 Skjutreglage (borrning/slagborrning) 8Varvtalsvred * 9 Vred för impulsfunktion * 10 Elektronikindikering * 11 Rotationsriktningsväljare * 12 Låsknapp för kontinuerlig användning 13 Strömbrytare 14 Handtag (greppyta)

• beroende på utförande Kontrollera först att spänningen och frek- vensen som märkskylten anger överens- stämmer med den nätström du ska använda. Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA. Så här ser du till att chucken drar åt ordentligt: När du borrat första borrningen (högergång), så efterdrar du låsskruven inuti chucken (om sådan finns) riktigt ordentligt med en skruvmejsel. Varning! Vänstergänga.

7.1 Montera extrahandtag (2)

Bild B Använd alltid det medföljande stödhandtaget för din egen säkerhets skull. Dra åt extrahandtaget genom att vrida det kraftigt.

8.1 Ställa in borrdjup

8.2 Ställa in rotationsriktning, transportsäk-

ring (startspärr) Bild D Använd bara rotationsriktningsväljaren (11) när motorn är av.

8.3 Ställa in borrning, slagborrning

Bild E Slagborrning och borrning fungerar bara i högergång.

Bild F Växla bara (1) när maskinen varvar ned (slå PÅ/AV kort).

8.5 Ställa in impulsfunktion

BIld. G = Impuls-funktion alltid inkopplad (för lätt in- och utskruvning av skruvar som sitter fast, även vid skadade skruvskallar. Ger ren anborrning utan körning såväl i kakel som aluminium och andra material.

Bild H Rekommenderade varvtal för , se tabell.

Bild A : Tryck på strömbry- taren (13). Slå AV genom att släppa strömbrytaren. Kontinuerlig användning Bild A : När man trycker på strömbrytaren (13) skall man trycka in låsknappen (12) och släppa strömbrytaren. Slå av genom att trycka på strömbrytaren (13) igen och sedan släppa den. Vid kontinuerlig användning fortsätter maskinen att gå om du tappar den. Håll alltid maskinen med båda händerna i handtagen, stå stadigt och dig på arbetet.

8.8 Verktygsbyte snabbspännings-chuck

7. Före första användning

8. AnvändningSVENSKA sv

Bild J Det eventuella friktionsljud du hör när du lossar chucken (funktionsberoende) försvinner om du vrider hylsan åt motsatt håll. Vid hårt fastlåst chuck: Håll fast chucken med en stiftnyckel vid chuckhuvudet och vrid hylsan kraftigt i pilens riktning -1-. Fixera verktyget: - För in verktyget -2- så långt det går. - Håll i låsringen med ena handen (beroende på utrustning) - Vrid hylsan i pilens riktning -3-, tills du får meka- niskt motstånd. - Varning! Verktyget är inte fastspänt ännu! Fortsätt att vrida kraftigt (det ska "klicka") tills det inte går att vrida mer - det är först nu som verk- tyget är säkert fastspänt. Om verktygsskaftet är mjukt måste du ev. efterdra när du har borrat ett tag.

8.11 Skruva loss chucken (för att skruva utan

chuck eller för användning med tillsats- apparater) Bild L, M, eller N Anvisning för bild M, N: Lossa med ett lätt slag med gummihammare och skruva loss. Obs: Vid monterad bit-spännhylsa (best.-nr. 6.31281) hålls skruvbitsen som sitter i spindelns insexfäste fast. Rengöra snabbchucken: När du använt chucken en längre tid, håll den med öppningen nedåt och öppna och stäng den ett par gånger. Då trillar dammet som samlats ur öppningen. Vi rekommenderar att du använder rengöringsspray på spännbackar och spännback- söppning med jämna mellanrum. Elektronikindikering (10): Snabba blinkningar - återstarspärr (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S, SBE 1000-2) för din säkerhets skull går maskinen inte igång av sig själv efter strömavbrott, även om den är på. Slå av och på maskinen igen. Långsamma blinkningar - kolborstarna är uttjänta (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) kolborstarna är nästan helt utjänta. Maskinen slår av automatiskt när kolborstarna är uttjänta. Låt service byta kolborstarna. Konstant lysande - överlast (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S) är maskinen överbelastad länge, begränsar systemet effekten, så att motorn inte blir överhettad. Kör maskinen obelastad tills den svalnar och elektronikinidikeringen slocknar. Använd bara Metabo originaltillbehör. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. Montera tillbehör på ett säkert sätt. Om maskinen används i en hållare. Fäst maskinen på ett säkert sätt. Om du tappar kontrollen kan du orsaka person- skador. Det kompletta tillbehörssortimentet hittar du på www.metabo.com eller i huvudkatalogen. Endast behörig elektriker får reparera elverktyg! En defekt nätanslutningskabel får endast ersättas med en av metabo:s särskilda original- nätanslutningskablar, som kan beställas från Metabo-service. Ett elektriskt verktyg från Metabo som kräver repa- ration ska skickas till Metabo-återförsäljaren. Adresser, se www.metabo.com. Du hittar reservdelslistor på www.metabo.com. Följ nationella miljöföreskrifter för omhänderta- gande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Gäller endast EU-länder: avyttra inte uttjänta elverktyg med hushållssoporna! Enligt EU- direktiv 2012/19/EU om uttjänta el- och elek- tronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning. Bild I. Vi förbehåller oss rätten till ändringar pga. den tekniska utvecklingen.

*=varvtal belastad ø max =maximal borrdiameter s max =maximal slagfrekvens b=chuckvidd G=spindelgänga H =borrspindel med insexfäste m=Vikt D=spännhalsdiameter Mätvärden uppmätta enligt EN 62841. Maskinen har skyddsklass II ~ Växelström Angivna tekniska data ligger inom toleranserna (enligt respektive gällande standard).

• Energirika högfrekventa störningar kan orsaka varvtalssvängningar. De försvinner när störningen klingat av.

9. Rengöring, underhåll

Utsläppsvärden Dessa värden medger en bedömning av verk- tygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, verktygets skick och hur verktyget används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåt- gärder för användaren, t.ex. organisatoriska åtgärder. Totalvärde vibrationer (vektorsumma i tre led) beräknad enligt EN 62841:

= Osäkerhet Använd hörselskydd!SUOMI fi
