PMF 2000 CE - Elektrisch gereedschap BOSCH - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis PMF 2000 CE BOSCH in PDF-formaat.
| Merk | Bosch |
| Model | PMF 2000 CE |
| Producttype | Oscillerend multifunctioneel gereedschap |
| Opgenomen nominaal vermogen | 220 W |
| Afgegeven vermogen | 130 W |
| Onbelast toerental | 15 000 – 20 000 tr/min |
| Oscillatiehoek | 1,4° (links/rechts) |
| Gewicht (volgens EPTA 01:2014) | 1,1 kg |
| Netspanning | 230 V ~ |
| Beschermingsgraad | /II (dubbele isolatie) |
| Toerentalvoorselectie | Ja, draaiknop (1-6) |
| Constante elektronica | Ja |
| Zachte start | Ja |
| Opnamehouder | Ja, ingebouwde magneet voor bevestiging |
| Hoofdtoepassingen | Zagen, doorslijpen, schuren, schrapen, voegen uithakken |
| Compatibele accessoires | Insteekbladen HCS/bimetaal/carbide, segmentbladen, schuurplaten, schrapers, diepteaanslag |
| Extra anti-vibratie handgreep | Verkrijgbaar als accessoire |
| Afzuigsysteem | Geschikt afzuigsysteem, aansluiting voor stofzuiger |
| Geluidsniveau (geluidsdruk) | 84 dB(A) |
| Geluidsniveau (geluidsvermogen) | 95 dB(A) |
| Trillingen (schuren) | 10 m/s² (K=1,5 m/s²) |
| Onderhoud | Reinig regelmatig de ventilatieopeningen, vervang versleten onderdelen |
| Veiligheid | Dubbele isolatie, Aan/Uit-schakelaar, bescherming tegen elektrische schokken |
| Repareerbaarheid | Reserveonderdelen beschikbaar via Bosch after-sales service |
| Garantie | Fabrieksgarantie (zie voorwaarden) |
Veelgestelde vragen - PMF 2000 CE BOSCH
Gebruikersvragen over PMF 2000 CE BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektrisch gereedschap in PDF-formaat gratis! Vind uw handleiding PMF 2000 CE - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PMF 2000 CE van het merk BOSCH.
GEBRUIKSAANWIJZING PMF 2000 CE BOSCH

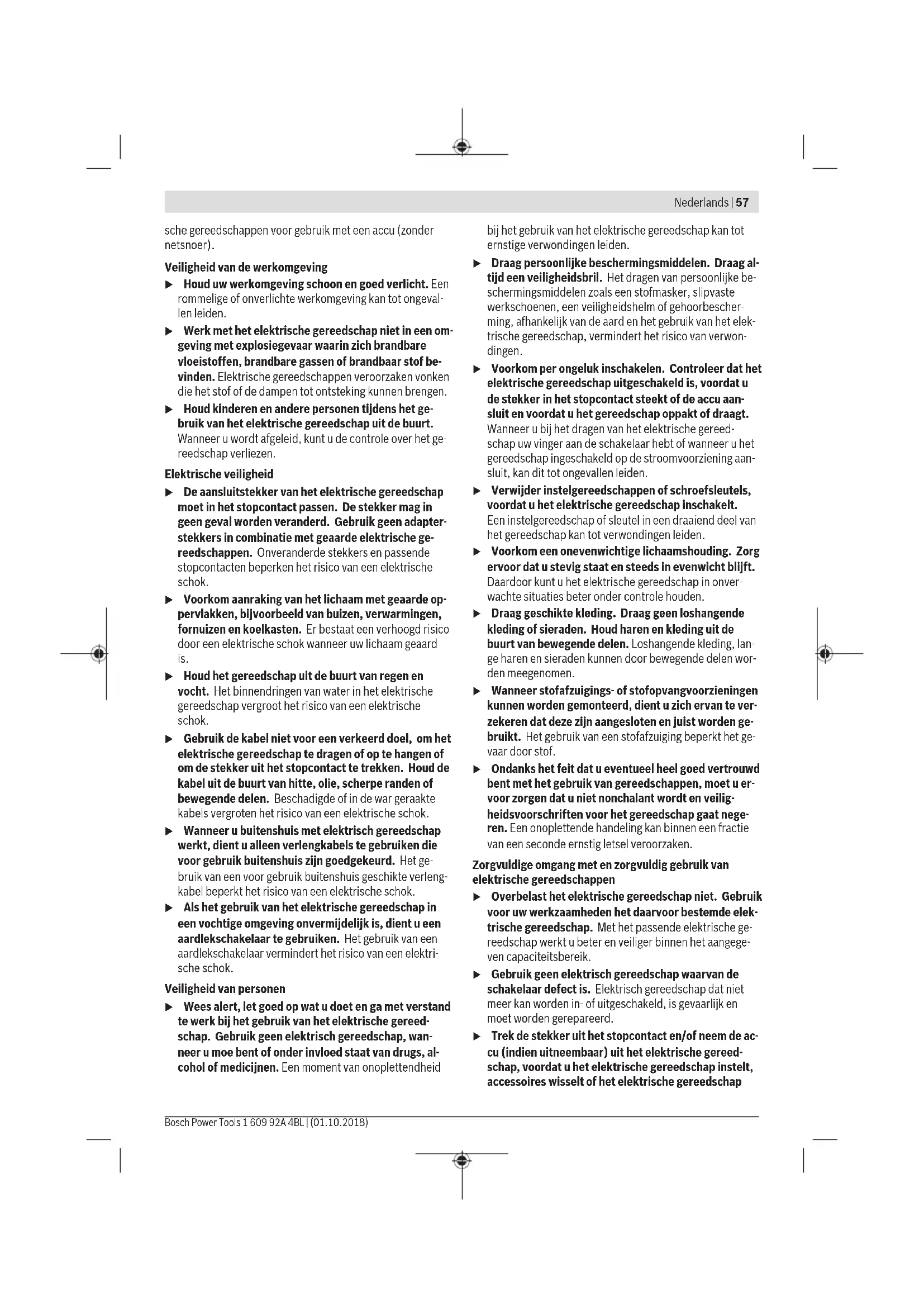

Veiligheidsaanwijzingen
Algemene veiligheidsaanwijzingen voor elektrische gereedschappen
WAARSCHU-WING
Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri
sche gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Het in de waarschuwingen gebrukke begrip elektrisch gereedschap hierft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektri
sche gereedschappen voor gebruik met een accu (zonder netsnoer).
Veiligheid van de werkomgeving
Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandaar stof bevinden. Elektrische gereedschappenveroorzaken vonden die het stof of de dampen tot ontsteking konnen brengen.
Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru wordt afgeleid, kunt u de controle over het geereedschap verliezen.
De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geoarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van ditte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanneer u buitenshuis met elektrisch gereedschap werkdt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschiktte verlang-kabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
Veiligheid van personen
Wees alert, let goed op wat u doet en gam met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid
bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschemmingsmiddelen. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbeschering, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondeningen.
Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is,voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachtete situatuies better onder controle honden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kledinguit de buurt van bewegende delen. Loshangende kleding, Iange haren en sieraden konnen door bewegende delen worden meegenomen.
Wanneer stofafzugings-of stofopvangvoorzieningen kunnen worden gemonteerd,dient u zich ervan te verzekeren dat deze+zijn aangesloten en juist worden gebruikt.Het gebruik van een stofafzuging beperkt het geevaar door stof.
Ondanks het feit dat u eventuele heel goed vertrouwd bent met het gebruik van gereedschappen, moet u er voor zorgen dat u Niet nonchalant worden en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
Overbelast het elektrische gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoord bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap,voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap
opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er net mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wonneer deze door onervaren Personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd+zijn dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en+zijn gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijkke volgens deze aanwijzin-gen. Let waar bij op de arbeitsomstandigheden en deui te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.
Houd handgrepen en greepvlakken droog, schoen en vrij van olie en vet. Gladde handgrepen en greepvlakkenverhinderen dat het gereedschap in onverwachtesituaties veilig kan worden gehanteerd en bediend.
Service
Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veilighheid van het gereedschap in stand blijft.
Veiligheidsaanwijzingen voor multifunctioneel gereedschap
Houd het elektrische gereedschap vast aan de geisoleerde handgrepen, wanneer u werkzaamheden verricht waar bij het accessoire in aanraking kan komen met verborgen bedrading of zich eigener netsnoer. Als het accessoire in aanraking komt met een spanningvoerende draad, dan kunden de metalen delen van het elektrische gereedschap onder spanning komen te staan en zou de gebruiker een elektrische schok kussen krijgen.
- Gebruik klemmen of een andere praktische manier om het werkstuk op een stabel platform vast te zetten en te ondersteunen. Het vasthouden van het werkstuk met de hand of tegen uw lichaam leidt tot instabilititeit en dit kan resulteren in het verlies van controle.
Gebruik het elektrische gereedschap uitsluitend voor droog schuren. Het binnendringen van water in het elek
trische gereedschap vergroot het risico van een elektrische schok.
Let op brandgevaar! Vermijd oververhitting van het te schuren materiaal en van de schuurmachine. Maak voor werkonderbrekingen algid het stofreservoir leeg. Schuurstof in stofzak, microfilter, papieren zak (of in de filterzak resp. filter van de stofzuiger) kan onder ongustige omstandigheden, zoals rondvliegende vonden bij het schuren van metalen, vanzelf ontsteken. Er bestaat vooral gevaar, wanneer het schuurstof met lak-, polyurethanresten of andere chemische stoffen vermengd is, en het te schuren materiaal na lang werkken heet is.
Houd uw handen uit de buurt van deplaats waar wordt gezaagd. Grijp Niet onder het werkstuk. Bij aanraking van het zaagblad bestaat verwondingsgevaar.
Reinig regelmatig de ventilatieopeningen van uw elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gezaven verroorzaken.
Gebruik geschichte detectoren om verborgen elektrici- teits-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energia- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleidingveroorzaakt materièle schade en kan een elektrische schokveroorzaken.
Houd het elektrische gereedschap bij het werken stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee handen veiliger vastgehonden.
Draag bij het wisselen van de inzetgereedschappen werklandschoenen. Inzetgereedschappen worden warm bij langdurig gebruik.
Krab geen natgemaakte materialen (bijv. behang) af en krab Niet op een vochtige ondergrond. Het binnen dringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
Behandel het te bewerken oppervlak Niet met oplos-middelhoudende vloeistoffen. Door de verwarming van de materialen bij het afkrabben konnen giftige dampen ontstaan.
Wees erg voorzichtig bij het hanteren van schaafijzer en mes. De inzetgereedschappen zijn zeer scherp. Er bestaat verwondingsgevaar.
Breng de magneet Niet in de buurt van pacemakers. Door de magneet (7) worden veld opgewekt dat de werking van pacemakers kan belemmeren.
Houd het elektrische gereedschap uit de buurt van magnetische gevevensdragers en magnetisch gevoelige apparaten. Door de werkig van de magneet (7) kan onherroepelijk geveensverlies optreden.
Beschrijving van product en werking
Lees alle verilgheidsaanwijzingen en instructies. Het Niet naleven van de verilgheidsaanwijzingen en instructies kan elektrische schokken,brand en/of zware verwondingenveroorzaken.
Neem goednota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.
Beoogd gebruik
Het elektrische gereedschap is bestemd voor het zagen en dooreijpen van houtmaterialen, kunststof, gips, non-ferrometalen en bevestigingselementen (bijv. spijkers, nieten). Het is eveneens geschikt voor het bewerken van zachte wandtegeelsveals voor het droog schuren en gladmaker vankleine vlakken. Het is bijuitstek geschikt voor zicht bij de rand en vlaak werkken.
Afebeelde componenten
De componenten zich genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.
(1) Aan/uit-schakelaar
(2) Stelwiel instelling aantal oscillatiebewegingen
(3) Ventilatieopeningen
(4) Handgreep (geisoleerd greepvlak)
(5) Schroefdraad voor extra handgreep
(6) Gereedschapopname
(7)Magneet
(8) Invalzaagblad
(9) Spanschroef
(10) Binnenzescantsleutel
(11) Schuurplateau
(12) Schuurblad
(13)Diepteaanslag
(14) Segmentzaagblad
(15) Spanhendel van de stofafzuiiging
(16) Afzuigaansluiting
(17) Stofafzuiiging
(18) Afzuigslang
A) Niet elk afgebeeld en beschrenven accessoire is standard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoreprogramma.
Technische gegevens
Multifunctioneel gereedschap PMF 220 CE
PMF 2000 CE
| Productnumber | 3603 A02 0.. |
| Instelling aantal oscillatieb-wegingen | ● |
| Constant Electronic ● |
Multifunctioneel gereedschap PMF 220 CE
PMF 2000 CE
| Zacht aanlopen | |
| Nominaal opgenomen ver-mogen | W 220 |
| Afgegeben vermogen W 130 | |
| Onbelast toerental n0 | o.p.m. 15000-20000 |
| Oscillatiehoek links/rechts °1,4 | |
| Gewicht volgens | kg 1,1 |
| EPTA-Procedure 01:2014 | |
| Beschermklasse /II | |
De gevegens gelden voor een nominale spanning [U] van 230 V. Bij afwijkende spanningen en in landspecifieke uitvoergingen kannen deze gevegens variieren.
Informatie over geluid en trillingen
Geluidsemissiewaarden vastgesteld conform EN 62841-2-4.
Het A-gewogen geluidsniveau van het elektrische gereed-schap bedraagt typisch: 84 dB(A); geluidsvermogenniveau 95 dB(A).Onzekerheid K = 3 dB.
Draag gehoorbescherming!
Werkzamheden zonder extra handgreep
Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 62841-2-4 (schuren), EN 62841-2-11 (zagen):
Schuren: a_n = 10m / s^2,K = 1,5m / s^2
Zagen met invalidaagblad: a_h = 16 m/s^2 , K = 2 m/s^2
Zagen met segmentzaagbad: a_h = 14m / s^2 K = 3m / s^2
Krabben: a_1 = 12m / s^2 K = 1,5m / s^2
Werkzaamheden met extra handgreep
Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 62841-2-4 (schuren),
EN 62841-2-11 (zagen):
Schuren: a_n = 9m / s^2 K = 1,5m / s^2
Zagen met invalidaagblad: a_h = 17 m/s^2 , K = 2 m/s^2
Zagen met segmentzaagblad: a_h = 18,5m / s^2 K = 3m / s^2 Krabben: a_n = 16m / s^2 K = 1,5m / s^2
Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde waar gemeten met een volgens EN 62841 genormeerde meetmethode en+kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijkden. Ze waar ook geschikt voor een Voorlopige inschatting van de trillings- en geluidsemissie.
Het aangegeven trillingsniveau en de aangegeven geldismissiewaarde representeren de voornaamste toepas-singen van het elektrische gereedschap. Wanner het elektrische gereedschap beschert worden gebruikt voor andere toepas-singen, met afwijkende inzetgereedschappen of onvolo-dende onderhoud, dan kan den trillingsniveau en de geldismissiewaarde afwijken. Dit kan de trillings- en geldismessie gedurende de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillings- en ge-luidsemissies moet ook rekening worden gehonden met de
tijden waar het gereedschapuitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillings- en geluidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.
Montage
Trek voör werkzaamheden aan het elektrische gereed-schap altijd de stekker uit het stopcontact.
Inzetgereedschap wisselen
Draag bij het wisselen van gereedschap werkhand Schoenen. Bij het aanraken van de inzetgereedschappen bestaat verwondingsgevaar.
Inzetgereedschapkiezen
Neem goednota van de voor uw elektrische gereedschap bestemde inzetgereedschappen.
| Inzetgereedschap PMF 220 CE | PMF 2000 CE | |
| STARLOCK | ✓ | |
| STARLOCKPLUS | × | |
| STARLOCKMAX | × | |
De volgende tabel geeft voorbeelden voor inzetgereedschappen. Meer inzetgereedschappen vindt u in het omvangrijke Bosch accessaireprogramma.
| Inzetgereedschap Materialtoepassing | |||
| Bimetalen seg-mentzaagblad | Houtmaterialien, kunst-stof, non-ferrometalen | Doorslijpen en invallend zagen; ook voor dicht bij de rand zagen, in hoeken en op moeilijk toegankelijkpeplaaten; Voorbeeld: reeds geinstalleerde vloerplinten of deurkozij-nen inkorten, invallend zagen bij het aanpassen van vloer-planken | |
| Schuurplateau voor schuurbladenserie Delta 93 mm | Afhankelijk van schuur-blad | Oppervlakken schuren bij randen, in hoeken of op moeilijk toegankelijkpeplaaten; afhankelijk van schuurblad bijv. voor het schuren van hout, verf, lak, steen; Vliezen voor het reinigen en structureren van hout, ont-roesten van metaal en voor het opschuren van lak, polijst-vilt voor het voorpolijsten | |
| Profielschuurhulp-stuk | Hout, buizen/profielen,verf, lak, vulmaterialial,metaal | Comfortabel en efficient schuren van profielen tot een dia-meter van 55 mm; Rode schuurbladen voor het schuren van hout, buizen/profielen, lak, vulmaterialial en metaal | |
| Bimetalen invalidaagblad hout en metaal | Zacht hout, zachte kunst-stoffen, gipskarton, dun-wandige profielen van alu-minium en non-ferrometa-len, dunplaatstaal, Niet-geharde spijkers en schroeven | Kleinere doorslijp- en invallende zaagwerkzaamheden; Voorbeeld: uitsparing voor stopcontacten zagen, koperenuisvlak met de muur doorslijpen, invallend zagen in gips-kartonplatenFiligrane aanpaswerkzaamheden in hout; Voorbeeld: uitsparingen voor sloten en beslag bijzagen | |
| HCS-invalzaagblad hout | Houtmaterialien, zachte kunststoffen | Doorslijpen en diep invallend zagen; ook voor dicht bij de rand zagen, in hoeken en op moeilijk toegankelijkpeplaaten; Voorbeeld: smal invallend zagen in massief hout voor deinbouw van een ventilatierooster | |
| Bimetalen invalidaagblad hardhout | Hardhout, gelamineerde platen | Invalend zagen in gelamineerde platen of hardhout; Voorbeeld: inbouw van dakramen | |
Inzetgereedschap Materialaal Toepassing
| HM-invalzaagblad metaal | Metaal, sterk abrasieve materialen, fiberglas, gipskarton, cementgebonden verzelplaten | Invallend zagen in sterk abrasieve materialen of metaal; Voorbeeld: keukenfrontafdekkingen zagen, eenvoudig door geharde schroeven, spijkers en roestvrij staal snijden |
| Bimetalen invalid-zaagblad hout en metaal | Zacht hout, hardhout, ge-fineerde platen, met kunststof bekledde platen, Niet-geharde spijkers en schroeven | Invallend zagen in gelamineerde platen of hardhout; Voorbeeld: deurkozijnen inkorten, uitsparingen voor een plank |
| HM-Riff-segment-zaagblad | Cementvoegen, zachte wandtegels, glasvezelver-sterkte kunststoffen, cel-lenbeton | Sniijden en doorslijpelen zichblij de rand, in hoeken of op moeilijke toegankelijkpeaatsen; Voorbeeld: voegenussen wandtegels verwijderen voor reparateworkzaamheden, uitsparingen in tegels, gipspla-ten of kunststoffen snijden |
| Diamant-Riff-segmentzaagblad | Cementvoegen, zachte wandtegels, epoxyhars, glasvezelversterkte kunst-stoffen | Precies uiftfrezen en doorslijpelen van tegel-/voegenmateriali aal, epoxyharsen glasvezelversterkte kunststoffen; Voorbeeld: Kleinere uitsnijdingen make in zachte wandte-gels en uitsparingen in glasvezelversterkte kunststof fre-zen |
| HM-Riff-deltaplateau | Specie, betonresten, hout, abrasieve materiai-len | Vijlen en schuren op een harde ondergrond; Voorbeeld: specie of tegelijm verwijderen (bijv. bij het verwangen van beschadigde tegels), verwijderen van ta-pijtlijmresten |
| HM-Riff-tegelspecie- en tegelijmver-wijderaar | Specie, voegen, epoxy-hars, glasvezelversterkte kunststoffen, abrasieve materialien | Uiftfrezen en doorslijpelen van voegen- en tegelmaterialie evenals vijlen en schuren op een harde ondergrond; Voorbeeld: tegelijm en voegspecie verwijderen |
| HCS multimes Dakvilt, tapijt, kunstgras, karton, PVC-vloerbedek-king | Snel en precies snijden van zacht materiaial en flexibele abrasieve materialien; Voorbeeld: snijden van tapijt, karton, PVC-vloerbedek-king, dakvilt enz. | |
| Krabber, stug Tapijt, specie, beton, te-gellijm | Krabben op een harde ondergrond; Voorbeeld: verwijderen van specie, tegelijm, beton- en ta-pijtlijmresten | |
| Krabber, flexibel Tapijtlijm, verfresten, sili-cone | Flexibel krabben op een zachte ondergrond; Voorbeeld: verwijderen van siliconenvoegen, tapijtlijm- en verfresten | |
| Bimetalen seg-mentzaagblad ge-karteld | Isolatiemateriaial, isolatie-plen, vloerplaten, contactgeluid-isolatieplaten, karton, tapijt, rubber, leer | Precies snijden van zachte materialien; Voorbeeld: op maat snijden van isolatieplaten, vlak afza-gen van uitstekend isolatiematerialial |
| HM-Riff-schuurvin-ger | Hout, verf Schuren van hout of verf op moeilijk toegankelijkke plaat-zenonder schuurpapier; Voorbeeld: verf afterschuren tussen raamluiklamellen, hoe-ken bij houten vloeren schuren | |
| HM-Riff-invalzaag-blad | Fiberglas, specie, hout Invallend zagen in sterk abrasieve materialien; Voorbeeld: uiftfrezen van dunne mozaiiektegels | |
| HCS-universele voegensnijder | Uitzetvoegen, raamkit, isolatiematerialien (steen-wo) | (Door)snijden van zachte materialien; Voorbeeld: snijden van siliconen uitzetvoegen of raamkit |
Inzetgereedschap monteren/verwisselen (zie afbeeldingen A en B)
Verwijder indien nodig een reeds gemonteerd inzetgereed-schap.
Om het inzetgereedschap weg te nemen, draait u met de binnenzenskantsleutel (10) de spanschroef (9) los en neemt u het gereedschap weg.
Plaats het gewenste inzetgereedschap (bijv. invalidzaagblad (8)) zodanig op de gereedschapopname (6) dat het gebo- gen deel omlaag wijst (zie afbeelding op de pagina met afbeeldingen, tekst van het inzetgereedschap van bovenaf leesbaar).
Draai het inzetgereedschap in een voor de werkzaamheden gunstige positie en laat het in de nok van de gereedschapopname (6) vastklikken. Daar bij zijn twaalf t.o.v. elkaar 30^ verplaatste posities möglichk.
Voor een gemakkelijkere montage houdt de geintegreerde magneet (7) het inzetgereedschap in de gewenste positie.
Bevestig het inzeitgereedschap met de spanschroef (9). Draai de spanschroef met de binnenzeskantsleutel (10) zo- ver aan tot deze gegen het inzeitgereedschap ligt.
Controller of het inzetgereedschap stevig vastzit.
Verkeerd of Niet stevig bevestigde inzetgereedschappen kunnen tijdens het gebruik losraken en kunnen u in gevaar brengen.
Diepteaanslag monteren en instellen
De diepteaanslag (13) kan bij het werken met segmentzaagbladen gezrukt worden.
Verwijder indien nodig een reeds gemonteerd inzetgereed-schap.
Schuif de diepteaanslag (13) tot aan de aanslag en met de kant met tekst waar boven over de gereedschapopname (6) heen op de spanhals van het elektrische gereedschap.
De diepteaanslag is bestemd voor de volgende zaagdiepten:
-Met segmentzaagbladen ACZ 85.. met diameter 85mm Zaagdieptes 8mm 10mm 12mm en 14mm (vermeling op de diepteaanslag in grote letters en zonder haakjes).
-Met segmentzaagbladen ACZ 100.. met diameter 100mm : zaegdieptes 14mm 16mm 18mm en 20mm (vermelding op die diepteaanslag inkleine letters en tussen haakjes).
Plaats het passende segmentzaagblad voor de gewenste zaagdiepe. Schuif de diepteaanslag (13) van de gereedschapopname (6) in de richting van het inzetgereedschap tot u hem vrij kunt draaien. Draai de diepteaanslag (13) zo-danig dat de gewenste zaagdiepe boven het deel van het zaagblad ligt waarmee gezaagd moet worden. Schuif de diepteaanslag (13) weeer tot aan de aanslag op de spanhals van het elektrische gereedschap.
Neem de diepteaanslag (13) voor alle andere zaagdieptes en voor het werkken met andere inzetgereedschappen weg. Verwijder hiervoor het inzetgereedschap en trek de diepteaanslag van de spanhals.
Extra handgreep monteren (accessaire)
De extra handgreep met trillingsdemping maakt aangenamer en veilig werken möglichk.
Schroef de extra handgreep afhankelijk van de werkwijze rechts of links van de machinekop in de schroefdraad (5).
- Gebruik het elektrische gereedschap Nieteer, wonneer de extra handgreep beschadigd is. Verander de extra handgreep Niet.
Keuze van het schuurblad
Afgestemd op het te bewerken materiaal en de gewenste afname van het oppervlak zijn er verschillende schuurbladen verkrijg-. baar:
| Schuurblad Materialaal Toepassing Korrel | ||||
| Kwaliteit rood | - Alle houtmaterialen (bijv. hardhout, zacht hout, spanplaat, bouwplaten) - Metaal | Voorschuren van bijvoorbeeld ruwe, ongeschaafde balken en planken | Grof 40 | 60 |
| Vlak schuren enwegschuren vankleine oneffenheden | Medium 80 | 100 | ||
| 120 | ||||
| Voor het afwerken en fijn schuren van hout Fijn 180 | 240 | |||
| 320 | ||||
| 400 | ||||
| Kwaliteit wit | - Verf - Lak - Vulmaterialial - Plamuur | Voor het afschuren van verf Grof 40 | 60 | |
| Voor het schuren van grondverf (bijv. het verwijderen van kwaststrepen, verfrdruppels en uitgelopen verf) | Medium 80 | 100 | ||
| 120 | ||||
| Voor het opschuren van grondverflagen voor het lak-ken | Fijn 180 | 240 | ||
| 320 | ||||
Schuurblad op het schuurplateau aanbrengen of verwisselen
Het schurplateau (11) is voorzien van een klitweefsel, zo dat u schurbladen met klithechtig snel en eenvoudig kunt bevestigen.
Klop het klitweefsel van het schuurplateau (11) voor het aanbrengen van het schuurblad (12)uit om een optimale hechtung möglich te makeen.
Breng het schuurblad (12) aan een rant van het schurpla- teau (11)vlak aan, leg het schuurblad cervolgens op het schuurplateau en duw het goed vast.
Voor een optimale stofafzuging moet u ervoor zorgen dat de uitsparingen in het schuurblad overeenkomen met de op-ningen in het schuurplateau.
Voor het verwijderen van het schuurblad (12) pakt u het bij een punt vast en trekt u het van het schuurplateau (11) af. U kunt alle schuurbladen, polijst- en reinigingsvliezen van de Serie Delta 93 mm van het Bosch accessoireprogramma gebruiken.
Schuuraccessoires zoals vlies en polijstvilt worden opdezelf de manier op het schuurplateau bevestigd.
Afzuing van stof en spanen
Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kan schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of luchtwegaandoingen bij de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met additieven voor houtbehandeling (chromaat en houtbeschemingsmidden). Asbesthoudend materiaal mag alleen door gespecialiseerde vakmensen worden bewertkt.
- Gebruik indien möglich een voor het materiaal geschikte stofafzuiig.
Zorg voor een goede ventilatie van de werkplek.
-Er worden geadviseerd om een stofmasker met filterklasse P2 te dragen.
Neem de in uw land geldende voorschriften voor de te bewerken materialen inucht.
Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.
Stofafzuiig aansluiten (zie afbeelding C)
De stofafzuiiging (17) is uitsluitend bestemd voor werkzaamheden met het schuurplateau (11), in combinatie met andereinzetgereedschappen is deze Niet nuttig.
Sluit voor het schuren algid een stofafzuiing aan.
Verwijder voor de montage van de stofafzuiiging (17) (accessaire) het inzetgereedschap en dieipteanslag (13).
Schuif de stofafzuiig (17) tot aan de aanslag over de gereedschapopname (6) heen op de spanhals van het elektrische gereedschap. Draai de stofafzuiig in de gewenste positie (niet direct onder het elektrische gereedschap). Duw de spanhendel (15) dicht om de stofafzuiig vast te zetten.
Stek de gereedschapsmof van de afzuiagslang (18) op de af-zuigaansluiting (16). Verbind de afzuiagslang (18) met een stofzuiger (accessoire).
Een overzicht voor aansluiting op verschillende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing.
De stofzuiger要去 geschikt voor het te bewerken materiaal.
Gebruik bij het afzuiigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.
Gebruik
Ingebruikname
Let op de netspanning! De spanning van de stroombron要去 overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap.
In-/uitschakelen
Zorg ervoor dat u de aan/uit-schakelaar kunt bedieren zonder de handgreep los te lately.
Voor het inschakelen van het elektrische gereedschap schuift u de aan/uit-schakelaar (1) maar voren, zatat op de schakelaar ,1'verschijnt.
Het elektronisch zacht aanlopen begrenst het draaimoment bij het inschakenen en verlangt de levensduur van de motor.
De Constant Electronic houdt de trilfrequentie bij onbelast en belast lopen vrijwel constant en waarborgt een gelijkmati ge arbeitscapaciteit.
Voor het uitschakelen van het elektrische gereedschap schuift u de aan/uit-schakelaar (1) maar,achter, zdat op de schakelaar ,04verschijnt.
Installing aantal oscillatiebewegingen
Met het stelwiel instelling eenantal oscillatiebewegingen (2) kunt u het noedzakelijk eantal oscillatiebewegingen ook tijdens gebruik instellen.
De benodigde trilfrequentie is afhankelijk van het materiaal en de werkomstandigheden en kan proefsgewijs worden vastgesteld.
Bij het zagen, doorslijpen en schuren van hardere materialien zoals bijv. hout of metaal wordt stand,6" voor het aanl oscillatiebewegingen aanbevolen, bij zachtere materialien zoals bijv. kunststof stand,4".
Aanwijzingen voor werkzaamheden
Trek voor werkzaamheden aan het elektrische gereed-schap altijd de stekker uit het stopcontact.
Wacht tot het elektrische gereedschap tot stilstand is gekomen, voordat u het neerlegt.
Aanwijzing: Houd de ventilatieopeningen (3) van het elektrische gereedschap bij het werken Niet zicht, waar dat anders de levensduur van het elektrische gereedschap verminderd worden.
64|Nederlandsl
Werkprincipe
Door de oscillatorende aandrijving beweegt het inzetgereed-schap tot wel 20000 koer per minuut met 2,8^ een en weer. Dat maakt precies werken op zeer krappe plekken mo-gelijk.
Werk met geringe en gelijkmatte gaandrukkracht. Anders verslechtert het arbeidsvermögen en kan het inzetgereedschap blokkeren.
Beweegijdens de werkzaamheden het elektrische gereedschap heb en weer, zDat het inzetgereedschap Niet te warm worden en Niet blokkeert.
Zagen
- Gebruik alleen onbeschadigde zaagbladen die helemaal in orde zich. Verbogen of nicht-scherpe zaagbladen kunnen breken, het zagen negatief beinvloeden of een terugslagveroorzaken.
Neem bij het zagen van lichte bouwmaterialen de wettelijke voorschriften en de adviezen van de fabrikan-ten van de materialen in acht.
Er mogen alleen zachte materialen zoals hout, gips-karton e.d. invalidend bewerkt worden!
Controleer voor het zagen met HCS-zaagbladen in hout, spanplaat, bouwmaterial enz. deze op vreemde voorwerpen zoals spijkers, schroeven e.d. en verwijder deze voorwerpen indien nodig, of gebruik bimetalen zaagbladen.
Doorslijpen
Aanwijzing: Let er bij het dooreljpen van wandtegels op dat de inzetgereedschappen bij langer gebruik sneller slijten.
Schuren
De afnamecapaciteit en het schuurbeeld worden in hoofdzaat te bepaal dor de keuze van het schuurblad, de instelling van het aantal schuurbewegingen en de aandrukkracht.
Alleen onbeschadigde schuurbladen zorgen voor een goede schurcapaciteit en ontzien het elektrische gereedschap.
Let op een gelijkmatte aandrukkracht om de levensduur van de schuurbladen te verlengen.
Een overmatige verhoging van de aandrukkracht leidt nicht tot een groter schuurvermögen, maar wel tot een sterkere slijtage van het elektrische gereedschap en het schuurblad.
Voor zeer nauwkeurig schuren van hoeken, randen en moeilijk bereikbare gebieden kut u ook alleen met de sunt of een rand van het schuurplateau werken.
Bij het schuren op eenklein oppervlak kan het schuurblad verzerm warm worden. Verminder het aantal schuurbewegingen en de aandrukkracht en laat het schuurblad regelmatin afkoelen.
Gebruik een schuurblad waarmeetaal is bewerkt nichteer voor andere materialen.
Gebruik uitsluitend originele Bosch-schuuraccessoires.
Sluit voor het schuren algid een stofafzuiigang aan.
Krabben
Kies bij het krabben een hoge stand voor het aantal oscillatiebewegingen.
Werk op een zachte ondergrond (bijv. hout) in een vlakke hoek en met geringe aandrukkracht. Anders kan het pla-muurmes in de ondergrond snijden.
Onderhoud en service
Onderhoud en reiniging
Trek voor werkzaamheden aan het elektrische gereed-schap altijd de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.
Reinig Riff-inzetgereedschappen (accessoires) regelmatig met een draadborstel.
Als de aansluitkabel moet worden verrangen,要去en.Deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico's te voorkomen.
Klantenservice en gebruiksadvies
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderden. Opengewerkte tekeningen en informatie over verrangingsonderden vindt u ook op: www.bosch-pt.com
Het Bosch-gebruiksadviesteam helpt u graag bij vragen over.
onze producten en accessoires.
Vermeld bij vragen en bestellingen van verrangingsonderden altiijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.
Nederland
Tel.: (076) 579 54 54
Fax: (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
Belgie
Tel.: (02) 588 0589
Fax: (02) 588 0595
E-mail: outillage.gereedschap@be.bosch.com
Afvalverwijdering
Elektrische gereedschappen, accessoires en verpakkingen要去 op een voor het milieu verantwoorde wijze worden gerecycled.
Gooi elektrische gereedschappen nicht bij het huisvuil!
Alleen voor landen van de EU:
Volgens de Europese richtig in 2012/19/EU betreffende elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht要去en Niet更是bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
