Producttype	Accessoire voor multifunctioneel gemotoriseerd gereedschap (borselbezem/trekkerbezem)
Merk	Makita
Modelreferentie	1993397 (modellen BR400MP en SW400MP)
Model borselbezem	BR400MP
Model trekkerbezem	SW400MP
Afmetingen (BR400MP)	1.145 × 600 × 362 mm (lengte × breedte × hoogte)
Afmetingen (SW400MP)	1.159 × 600 × 362 mm
Netto gewicht (BR400MP)	6,3 kg
Netto gewicht (SW400MP)	7,2 kg
Breedte van de borsel	600 mm
Buitendiameter van de borsel	250 mm
Breedte van de trekkerrol	590 mm
Buitendiameter van de trekkerrol	265 mm
Goedgekeurde motorunits	DUX60, DUX18, UX01G (draadloos), EX2650LH (thermisch)
Voeding	Afhankelijk van de motorunit (accu of benzine)
Belangrijkste toepassingen	Vegen van vloeren en paden (BR400MP); verwijderen van nat materiaal en water (SW400MP)
Gebruik	Commercieel
Verplichte beschermingsuitrusting	Veiligheidshelm, veiligheidsbril, anti-lawaaikoptelefoon, stevige antislip schoenen, handschoenen, lange broek, lange mouwen
Regulier onderhoud	Reinigen met water, smering van tandwielkast en motoras elke 25 uur, visuele inspectie voor elk gebruik
Vervangingsonderdelen	Gebruik uitsluitend originele Makita onderdelen
Klantenservice	Erkend Makita servicecentrum
Conformiteitsnormen	2006/42/EG, EN 60335-1, EN 60335-2-72
Smeerinterval	Om de 25 bedrijfsuren

Veelgestelde vragen - 1993397 MAKITA

Met welke motorunits is dit accessoire compatibel?

Het accessoire is goedgekeurd voor de motorunits DUX60, DUX18, UX01G (draadloos) en EX2650LH (thermisch). Gebruik nooit met een niet-goedgekeurde unit.

Wat zijn de afmetingen en het gewicht van de borselbezem BR400MP?

Het model BR400MP meet 1.145 × 600 × 362 mm en weegt 6,3 kg. De breedte van de borsel is 600 mm en de buitendiameter is 250 mm.

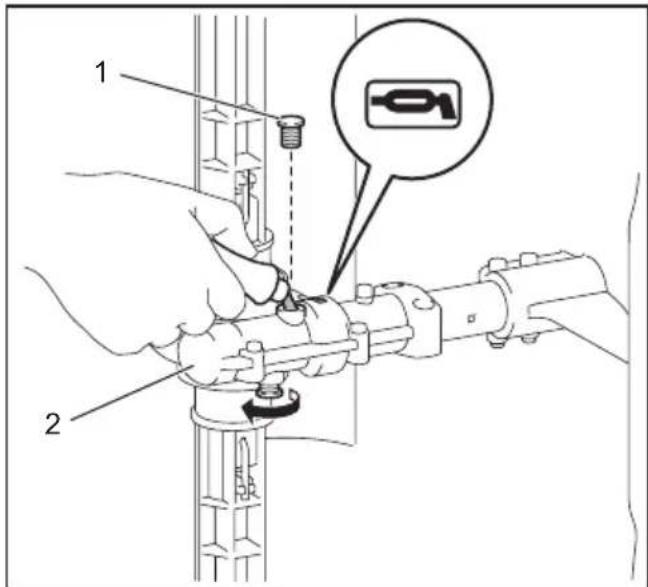

Hoe smeer ik de tandwielkast?

Gebruik 30 ml Makita SG No.0 vet elke 25 uur gebruik. Verwijder de bout bij de smeermarkering, breng het vet aan en draai de bouten weer vast.

Welke beschermingsuitrusting moet ik dragen?

Draag een veiligheidshelm, een veiligheidsbril, een anti-lawaaikoptelefoon, handschoenen, een lange broek, een lange mouwen en stevige antislip schoenen.

Kan ik het accessoire gebruiken met een niet-goedgekeurde motorunit?

Nee, dit kan ernstig letsel veroorzaken. Gebruik alleen de units die in de handleiding staan.

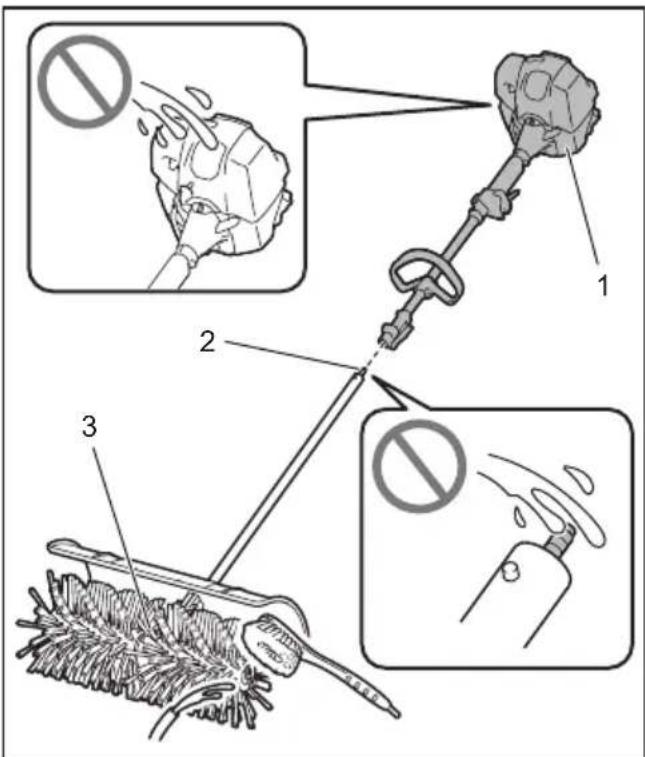

Hoe reinig ik het accessoire?

Was met water en een nylon borstel. Giet geen water op het gemotoriseerde gereedschap of op het uiteinde van de slang.

Wat te doen als de borsels of rollen niet draaien?

Stop onmiddellijk de motor. Controleer de verbinding tussen het gereedschap en het accessoire, verwijder vreemde voorwerpen, en als het probleem aanhoudt, neem contact op met een erkend Makita servicecentrum.

Wat is het verschil tussen de modellen BR400MP en SW400MP?

De BR400MP is een borselbezem voor het vegen van vloeren en paden. De SW400MP is een trekkerbezem voor het verwijderen van nat materiaal en water van harde oppervlakken.

Hoe vaak moet ik het accessoire inspecteren?

Voer een visuele inspectie uit voor elk gebruik. Smeer elke 25 uur gebruik.

Waar kan ik vervangingsonderdelen vinden?

Gebruik uitsluitend originele Makita vervangingsonderdelen. Neem contact op met uw erkende dealer of een Makita servicecentrum.

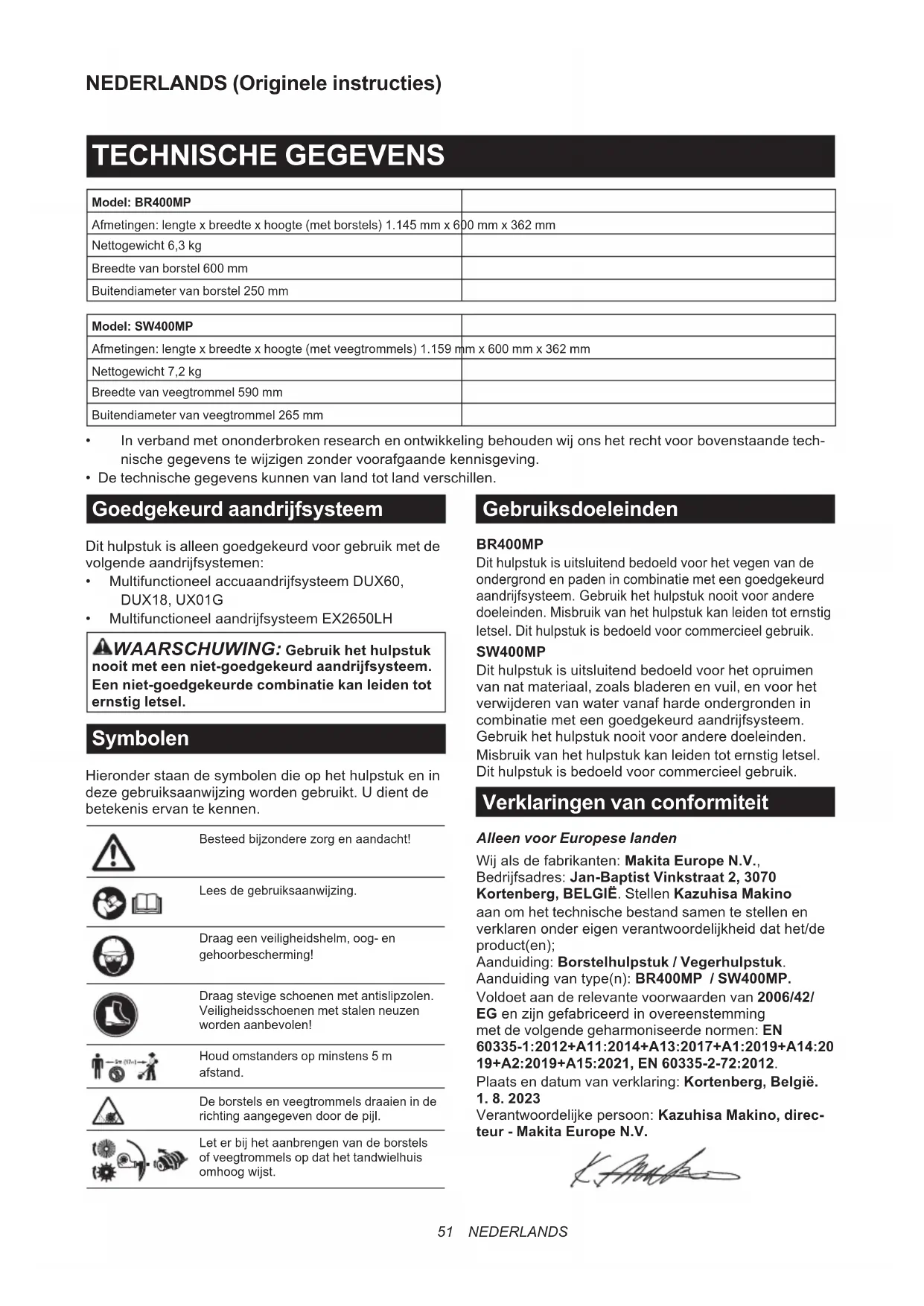

GEBRUIKSAANWIJZING 1993397 MAKITA

Model: BR400MP
Afmetingen: lengte x breedte x hoogte (met borstels) 1.145 mm x 600 mm x 362 mm
Nettogewicht 6,3 kg
Breedte van borstel 600 mm
Buitendiameter van borstel 250 mm

Model: SW400MP
Afmetingen: lengte x breedte x hoogte (met veegtrommels) 1.159 mm x 600 mm x 362 mm
Nettogewicht 7,2 kg
Breedte van veegtrommel 590 mm
Buitendiameter van veegtrommel 265 mm

- In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.

- De technische gegevens kunnen van land tot land verschillen.

Goedgekeurd aandrijfsysteem

Dit hulpstuk is alleen goedgekeurd voor gebruik met de volgende aandrijfsystemen:

• Multifunctioneel accuaandrijfsysteem DUX60, DUX18, UX01G
• Multifunctioneel aandrijfsysteem EX2650LH

⚠ WAARSCHUWING: Gebruik het hulpstuk nooit met een niet-goedgekeurd aandrijfsysteem. Een niet-goedgekeurde combinatie kan leiden tot ernstig letsel.

Symbolen

Hieronder staan de symbolen die op het hulpstuk en in deze gebruiksaanwijzing worden gebruikt. U dient de betekenis ervan te kennen.

	Besteed bijzondere zorg en aandacht!
	Lees de gebruiksaanwijzing.
	Draag een veiligheidshelm, oog- en gehoorbescherming!
	Draag stevige schoenen met antislipzolen. Veiligheidsschoenen met stalen neuzen worden aanbevolen!
	Houd omstanders op minstens 5 m afstand.
	De borstels en veegtrommels draaien in de richting aangegeven door de pijl.
	Let er bij het aanbrengen van de borstels of veegtrommels op dat het tandwielhuis omhoog wijst.

Gebruiksdoeleinden

BR400MP

Dit hulpstuk is uitsluitend bedoeld voor het vegen van de ondergrond en paden in combinatie met een goedgekeurd aandrijfsysteem. Gebruik het hulpstuk nooit voor andere doeleinden. Misbruik van het hulpstuk kan leiden tot ernstig letsel. Dit hulpstuk is bedoeld voor commercieel gebruik.

SW400MP

Dit hulpstuk is uitsluitend bedoeld voor het opruimen van nat materiaal, zoals bladeren en vuil, en voor het verwijderen van water vanaf harde ondergronden in combinatie met een goedgekeurd aandrijfsysteem. Gebruik het hulpstuk nooit voor andere doeleinden. Misbruik van het hulpstuk kan leiden tot ernstig letsel. Dit hulpstuk is bedoeld voor commercieel gebruik.

Verklaringen van conformiteit

Alleen voor Europese landen

Wij als de fabrikanten: Makita Europe N.V., Bedrijfsadres: Jan-Baptist Vinkstraat 2, 3070 Kortenberg, BELGIË. Stellen Kazuhisa Makino aan om het technische bestand samen te stellen en verklaren onder eigen verantwoordelijkheid dat het/de product(en); Aanduiding: Borstelhulpstuk / Vegerhulpstuk. Aanduiding van type(n): BR400MP / SW400MP. Voldoet aan de relevante voorwaarden van 2006/42/ EG en zijn gefabriceerd in overeenstemming met de volgende geharmoniseerde normen: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2 19+A2:2019+A15:2021, EN 60335-2-72:2012. Plaats en datum van verklaring: Kortenberg, België. 1. 8. 2023 Verantwoordelijke persoon: Kazuhisa Makino, direc- teur - Makita Europe N.V.

Veiligheidswaarschuwingen voor een aangedreven borstel/aangedreven veger

⚠ WAARSCHUWING: Lees voor gebruik alle veiligheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit apparaat werden geleverd, en tevens de gebruiks-aanwijzing van het aandrijfsysteem. Als niet alle onderstaande instructies worden opgevolgd, kan dat leiden tot brand en/of ernstig letsel van de gebruiker en/of omstanders.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De termen "aangedreven borstel/aangedreven veger" en "apparaat" in de waarschuwingen en voorzorgsmaatregelen verwijzen naar de combinatie van het hulpstuk en het aandrijfsysteem.

De term "motor" in de waarschuwingen en voorzorgsmaatregelen verwijst naar de benzinemotor of elektromotor van het aandrijfsysteem.

Algemene veiligheid

1. Een beginnende of onervaren gebruiker moet zich door de dealer laten instrueren in de volledige bediening van dit apparaat. Laat in geen geval kinderen, personen met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring, en personen die de gebruiksaanwijzing niet gelezen hebben, het apparaat gebruiken. Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zij niet met het apparaat spelen.
2. Het verdient aanbeveling het apparaat uit-sluitend uit te lenen aan mensen die bewezen hebben ervaren te zijn. Geef altijd de gebruiks-aanwijzing mee.
3. Let altijd goed op, kijk naar wat u aan het doen bent, en gebruik uw gezond verstand tijdens het werken met het apparaat. Gebruik het apparaat niet wanneer u moe bent, of onder invloed staat van drugs, alcohol of medicijnen. Een ogenblik van onoplettendheid kan tijdens het gebruik van het apparaat leiden tot ernstig persoonlijk letsel.
4. Vermijd het gebruik van het apparaat onder slechte weersomstandigheden, met name wanneer de kans op bliksem bestaat.
5. Houd u aan alle nationale en lokale regelgeving omtrent het gebruik van elektrische apparaten buitenshuis.
6. Probeer nooit het apparaat te wijzigen.
7. Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen en gevaren die personen of hun eigendommen kunnen overkomen.

Veiligheid op de werkplek

⚠ WAARSCHUWING: Houd de aangedreven borstel/aangedreven veger uit de buurt van hoogspanningsleidingen en communicatiekabels. Als u een hoogspanningsleiding nadert of aanraakt met de aangedreven borstel/aangedreven veger, kan dat leiden tot de dood of ernstig letsel. Kijk of er hoogspanningsleidingen of schrikdraadafrasteringen in de buurt van het werkgebied zijn voordat u met de werkzaamheden begint.

1. Bedien het apparaat alleen bij goed zicht en daglicht. Bedien het apparaat niet in het donker of in mist.
2. Start en bedien de motor alleen buitenshuis op een goed geventileerde plaats. Gebruik in een gesloten ruimte of op een slecht geventileerde plaats kan leiden tot de dood als gevolg van verstikking of koolmonoxidevergiftiging.
3. Onderzoek het werkgebied op draadafrasteringen, stenen en andere massieve voorwerpen voordat u met de werkzaamheden begint. Zij kunnen de borstels of veegtrommels beschadigen.
4. Tijdens gebruik mag u nooit op een instabiele of gladde ondergrond of op een steile helling staan. Let in de winter op ijs en sneeuw, en zorg er altijd voor dat u stevig staat.
5. Werk niet in de buurt van afrasteringen, stronken of boomwortels. Zij kunnen de borstels of veegtrommels beschadigen.
6. Werk niet in de buurt van gebouwen, auto's en andere eigendommen. Deze kunnen worden beschadigd door stenen en rommel die door de aangedreven borstel/aangedreven veger worden geraakt.
7. Het reinigen van een synthetische vloer kan statische elektriciteit genereren, en er is kans op een elektrische schok of ongeval.

Persoonlijke-veiligheidsmiddelen

1. Draag altijd een sterke lange broek, stevige schoenen, handschoenen en een shirt met lange mouwen. Draag geen loszittende kleding, sieraden, een korte broek of sandalen, en werk niet blootsvoets. Bind uw haar op tot boven schouderhoogte.
2. Draag altijd een veiligheidsbril om uw ogen tegen letsel te beschermen tijdens het gebruik van het apparaat. De veiligheidsbril moet voldoen aan ANSI Z87.1 in de VS, EN 166 in Europa, of AS/NZS 1336 in Australië/Nieuw-Zeeland. In Australië/Nieuw-Zeeland is het wettelijk verplicht om ook een spatscherm te dragen om uw gezicht te beschermen.

Het is de verantwoordelijkheid van de werkgever om ervoor te zorgen dat veiligheidsmiddelen gebruikt worden door de gebruikers van het gereedschap en anderen in de onmiddellijke omgeving van de werkplek.

1. Draag gehoorbescherming, zoals oorkappen. Blootstelling aan harde geluiden kan leiden tot gehoorbeschadiging.
2. Draag altijd stevige schoenen met een antis-lipzool. Dit beschermt uw voeten tegen letsel en garandeert dat u stevig staat.
3. Draag zo nodig een stofmasker.

Brandstof bijvullen

1. Zet de motor uit voordat u brandstof bijvult. Blijf uit de buurt van open vuur en vonken. Rook nooit tijdens het bijvullen van de brandstof. Anders kan brand en/of een explosie ontstaan.
2. Vul brandstof alleen bij in de open lucht. Als u brandstof bijvult in een afgesloten vertrek, kan de brandstofdamp exploderen.
3. Vermijd contact met brandstof en motorolie. Adem geen brandstofdampen in. Als brandstof of olie wordt gemorst, veegt u het onmiddellijk van het apparaat of de grond af. Als brandstof wordt gemorst op uw kleren, moet u onmiddellijk andere kleren aantrekken om te voorkomen dat deze vlam vatten.
4. Draai na het bijvullen van brandstof de brandstoftankdop stevig vast en controleer op brandstoflekkage. Start de motor op een afstand van minstens 3 m van de brandstof-bron en bijvulplaats.
5. Vervoer en bewaar brandstof uitsluitend in goedgekeurde jerrycans. Houd kinderen uit de buurt van de opgeslagen brandstof.

De aangedreven borstel/aangedreven veger starten

1. Alvorens het apparaat te monteren of af te stellen, zet u de motor uit en trekt u de bougiekap eraf of verwijdert u de accu.
2. Trek veiligheidshandschoenen aan voordat u de borstels of veegtrommels hanteert.
3. Draag de persoonlijke-beschermingsmiddelen voordat u de motor start.
4. Voordat u de motor start, inspecteert u het apparaat op beschadigingen, losse schroeven/moeren en verkeerde montage. Controleer of alle bedieningshendels en -schakelaars gemakkelijk kunnen worden bediend. Maak de handgrepen schoon en droog.
5. Probeer nooit de motor te starten als het apparaat beschadigd is of nog niet volledig gemonteerd is met de juiste beschermkappen, platen of andere veiligheidsmiddelen. Anders kan ernstig letsel ontstaan.

6. Voordat u de motor start, controleert u zorgvuldig of de borstels of veegtrommels niet uw lichaam of andere voorwerpen raken. Als u de motor start terwijl de borstels of veegtrommels een vreemd voorwerp raken, kan dat leiden tot een ernstig ongeval.

7. Voordat u de motor start, verzekert u zich ervan dat zich geen personen of dieren binnen het werkgebied bevinden.

8. Stel het schouderdraagstel en de handgreep af op de lichaamsgrootte van de gebruiker.
9. Vervang de borstels of veegtrommels als deze gebarsten, verbogen of beschadigd zijn. Beschadigde borstels of veegtrommels kunnen tijdens gebruik in stukken uiteen vliegen en ernstig letsel veroorzaken.
10. Start en bedien het apparaat alleen buitenshuis in een goed geventileerde omgeving. Gebruik in een gesloten ruimte of op een slecht geventileerde plaats kan leiden tot de dood als gevolg van verstikking of koolmonoxidevergiftiging.
11. Wanneer u de motor start, zet u het apparaat op een stevige ondergrond, bewaart u goed uw evenwicht en zorgt u ervoor dat u stevig staat.
12. Wanneer u aan de trekstarthandgreep van de motor trekt, houdt u het aandrijfsysteem met uw linkerhand stevig tegen de grond gedrukt. Ga nooit op de aandrijfschacht van het aan-drijfsysteem staan.
13. Als de borstels of veegtrommels bij stationair toerental ronddraaien, zet u de motor uit en verlaagt u het stationair toerental. Anders kan onbedoeld aanraken van ronddraaiende borstels of veegtrommels leiden tot ernstig letsel.
14. Zet de motor onmiddellijk uit als u enige storing waarneemt.
15. Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem om de motor te starten.

Vervoeren

1. Zet de motor uit tijdens het vervoeren. Anders kan door onbedoeld starten kan letsel ontstaan.
2. Verzeker u ervan dat tijdens vervoer per auto het apparaat op een veilige plaats ligt om te voorkomen dat er brandstof uit lekt.
3. Til het hele apparaat op van de grond wanneer u het apparaat draagt. Als u het apparaat sleept, wordt de brandstoftank beschadigd en een lekkage veroorzaakt waardoor brand ontstaat.
4. Wanneer u het gereedschap vervoert, draagt u het horizontaal door de schacht vast te pakken. Houd de hete uitlaatdemper uit de buurt van uw lichaam.

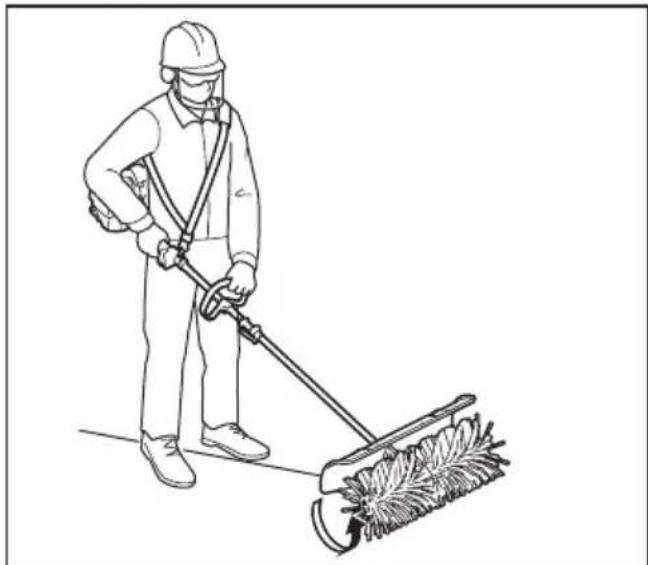

Bediening

1. Houd tijdens gebruik omstanders en dieren ten minste 5 meter uit de buurt van de aangedreven borstel/aangedreven veger. Zet de motor uit zodra iemand dichterbij komt.
2. In geval van nood zet u de motor onmiddellijk uit.
3. Als u tijdens gebruik een ongebruikelijke situatie opmerkt (bijv. geluid, trillingen), schakelt u de motor uit. Gebruik het apparaat niet meer totdat de oorzaak is opgespoord en verholpen.
4. Terwijl de motor slechts stationair loopt, maakt u het gereedschap vast aan het schouderdraagstel.

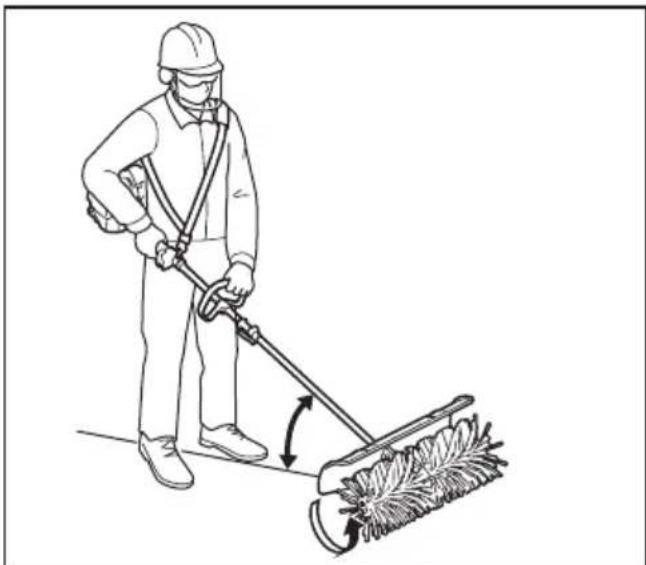

5. Gebruik tijdens het werk het schouderdraagstel. Houd het apparaat stevig tegen uw rechterzij.

1. Houd de voorhandgreep met uw linkerhand vast, en houd de achterhandgreep met uw rechterhand vast, ongeacht of u links- of rechtshandig bent. Vouw uw vingers en dui-men om de handgrepen.

2. Probeer nooit het apparaat met één hand te bedienen. Als u de controle over het apparaat verliest, kan dat leiden tot ernstig of fataal letsel. Om de kans op letsel te verkleinen, houdt u uw handen en voeten uit de buurt van de borstels of veegtrommels.

3. Breng tijdens gebruik de borstels of veegtrommels nooit hoger dan heuphoogte.

4. De borstels of veegtrommels blijven gedurende een korte tijd doordraaien nadat de gashendel is losgelaten of de motor is uitgezet. Raak de borstels of veegtrommels niet onmiddellijk aan.

5. Reik niet te ver. Zorg altijd voor een stevige stand en goede lichaamsbalans. Kijk uit voor verborgen obstakels, zoals boomstronken, boomwortels en greppels, om te voorkomen dat u valt.

6. Wees bijzonder voorzichtig wanneer u de draairichting van de borstels of veegtrommels omkeert of het apparaat naar u toe trekt. Als het aandrijfsysteem de draairichting kan omkeren, gebruikt u dit alleen wanneer het noodzakelijk is. Tijdens gebruik met omgekeerde draairichting, zal de aangedreven borstel/aangedreven veger aan u trekken wanneer de borstels of veegtrommels de grond raken.

7. Overbelast het apparaat niet door te proberen te hard of te snel te duwen. Het apparaat zal onder de juiste belasting beter werken en er is dan een lager risico op letsel.

8. Verhoog het toerental van de motor niet terwijl de borstels of veegtrommels geblokkeerd worden. Hierdoor neemt de belasting toe en zal het apparaat beschadigd worden.

9. Nadat tegen het apparaat is gestoten of het is gevallen, controleert u de staat van het apparaat voordat u de werkzaamheden hervat. Controleer het brandstofsysteem op brandstoflekkage, en de bedieningselementen en veiligheidsvoorzieningen op juiste werking. Als enige beschadiging zichtbaar is of u twijfelt, vraagt u ons erkende servicecentrum om inspectie en reparatie.

10. Raak het tandwielhuis niet aan. Het tandwielhuis wordt tijdens gebruik erg warm.

11. Neem een pauze om te voorkomen dat u door vermoeidheid de controle over het gereedschap verliest. Wij adviseren u ieder uur 10 tot 20 minuten te rusten.
12. Wanneer u het apparaat achterlaat, al is het maar even, zet u altijd de motor uit of verwijdert u de accu. Een onbeheerd apparaat met een draaiende motor kan door onbevoegden worden gebruikt en tot een ernstig ongeval leiden.
13. Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem voor het juiste gebruik van de gashendel en schakelaar.
14. Leg tijdens of na gebruik het warme apparaat niet op droog gras of brandbare materialen.
15. Als vreemde voorwerpen verstrikt raken in de borstels of veegtrommels, zet u de motor uit, trekt u de bougiekap eraf of verwijdert u de accu, en verwijdert u de obstakels.
16. Houd uw handen en voeten uit de buurt van de borstels of veegtrommels. Aanraking van de borstels of veegtrommels kan leiden tot ernstig letsel. Alvorens de borstels of veegtrommels te hanteren, zet u de motor uit en trekt u de bougiekap eraf of verwijdert u de accu.
17. Controleer de borstels of veegtrommels vaak tijdens gebruik op barsten of beschadigingen.
18. Zet altijd de motor uit of verwijder de accu voordat u rommel of vreemde voorwerpen verwijdert vanaf de borstels of veegtrommels.
19. Raadpleeg de gebruiksaanwijzing van het aan-drijfsysteem voor informatie over het starten en bedienen van het apparaat.

Trillingen

Blootstelling aan buitensporige trillingen beschadigt de bloedvaten of het zenuwstelsel van de gebruiker en veroorzaakt de volgende symptomen in de vingers, handen of polsen: 'slapen' (gevoelloosheid), tintelen, pijn, stekend gevoel, veranderen van huidskleur of van de huid. Als een van deze symptomen zich voordoet, raadpleegt u uw dokter.

Om de kans op deze 'witte-vingerziekte' te verkleinen, houdt u uw handen warm tijdens gebruik en onderhoudt u het apparaat en de accessoires goed.

Onderhoud uitvoeren

1. Voordat u enige onderhouds-, reparatie- of schoonmaakwerkzaamheden uitvoert aan het apparaat, zet u altijd de motor uit en trekt u de bougiekap eraf of verwijdert u de accu. Wacht totdat de motor is afgekoeld.
2. Om de kans op brand te verkleinen, mag u nooit onderhouds- of reparatiewerkzaamheden uitvoeren in de buurt van een vuur.
3. Draag altijd veiligheidshandschoenen wanneer u de borstels of veegtrommels hanteert.
4. Verwijder altijd stof en vuil vanaf het gereedschap. Gebruik voor dit doel nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, vervormen of barsten van de kunststofdelen.

5. Draai na gebruik alle schroeven en moeren vast, uitgezonderd de stelschroeven van de carburateur.

6. Vervang de borstels of veegtrommels als deze beschadigd zijn.

7. Probeer geen onderhoud of reparatie uit te voeren die niet in deze gebruiksaanwijzing of de gebruiksaanwijzing van het aandrijfsysteem wordt beschreven. Vraag ons erkend servicecentrum om dergelijke werkzaamheden uit te voeren.
8. Volg de instructies voor het smeren en het vervangen van accessoires.
9. Gebruik altijd uitsluitend originele vervangingsonderdelen en accessoires. Als u onderdelen of accessoire van derden gebruikt, kan het gereedschap defect raken, eigendommen worden beschadigd en/of ernstig letsel worden veroorzaakt.
10. Verzoek regelmatig ons erkend service-centrum om het apparaat te inspecteren en onderhouden.

Opslag

1. Alvorens het apparaat op te bergen, voert u alle schoonmaak- en onderhoudswerkzaamheden uit. Trek de bougiekap eraf of verwijder de accu. Tap de brandstof af nadat de motor is afgekoeld.
2. Berg het gereedschap op een droge en hoge of afgesloten plaats op, buiten bereik van kinderen.
3. Laat het gereedschap nooit ergens tegenaan leunen, zoals tegen een muur. Als u dit doet, kan het plotseling vallen en letsel veroorzaken.

EHBO

1. Zorg dat ervoor dat een EHBO-doos beschikbaar is in de buurt waar wordt gewerkt om eerste hulp te bieden bij een eventueel ongeval. Vul direct na gebruik van de inhoud de EHBO-doos weer aan.
2. Geef de volgende informatie wanneer u om hulp vraagt:

— Plaats van het ongeval
— Beschrijving van het ongeval
— Aantal gewonden
— Soort letsels
— Uw naam

BEWAAR DEZE VOORSCHRIFTEN.

⚠ WAARSCHUWING: Het gebruik van dit gereedschap kan stof opwerpen waarin chemische bestanddelen kunnen zitten die ziekten aan de luchtwegen of andere ziekten kunnen veroorzaken. Enkele voorbeelden van deze chemische bestanddelen zijn verbindingen die gevonden worden in pesticiden, insecticiden, meststoffen en herbiciden. Het risico van deze blootstellingen varieert en hangt af van hoe vaak u dit soort werkzaamheden uitvoert. Om blootstelling aan deze chemische stoffen te verminderen: moeten de werkzaamheden uitgevoerd worden in een goed geventileerde werkomgeving en gebruikmakend van goedgekeurde beschermingsmiddelen, zoals stofmaskers die ontworpen zijn om microscopisch kleine deeltjes te kunnen filteren.

BESCHRIJVING VAN DE ONDERDELEN

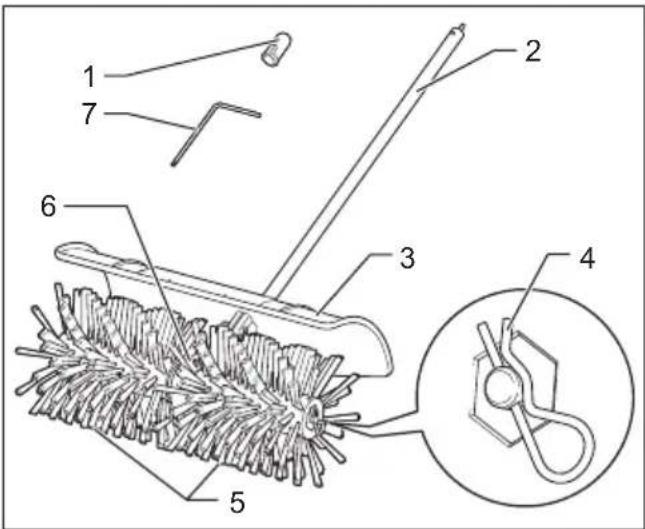

Borstelhulpstuk

⚠ WAARSCHUWING: Alvorens het gereedschap te monteren of af te stellen, zet u de (benzine- of elektro)motor uit en trekt u de bougiekap eraf of verwijdert u de accu. Anders kunnen de borstels, trommels of andere onderdelen gaan ronddraaien en ernstig letsel veroorzaken.
⚠ WAARSCHUWING: Leg het gereedschap altijd op de grond wanneer u het afstelt of onderdelen aanbrengt. Als u onderdelen aanbrengt of het gereedschap afstelt terwijl het rechtop staat, kan ernstig letsel worden veroorzaakt.
⚠ WAARSCHUWING: Volg de waarschuwingen en voorzorgsmaatregelen in het hoofdstuk "VEILIGHEIDSWAARSCHUWINGEN" op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.

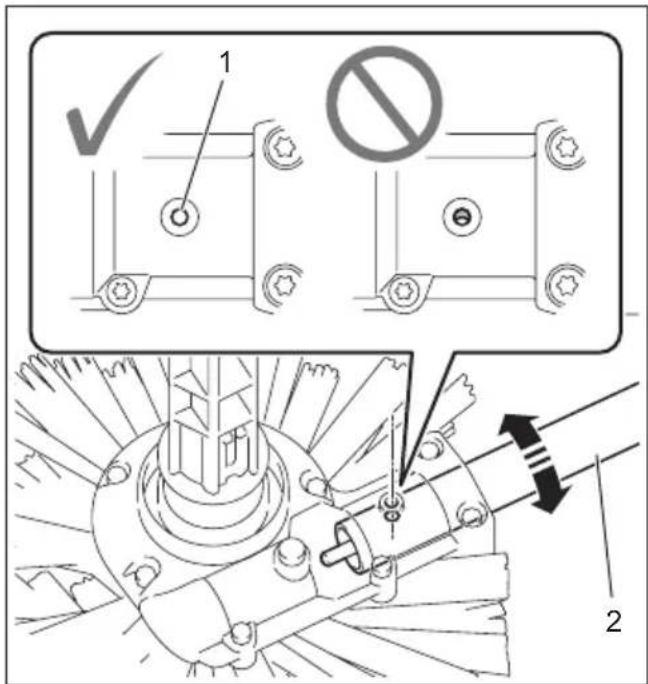

Het hulpstuk aanbrengen

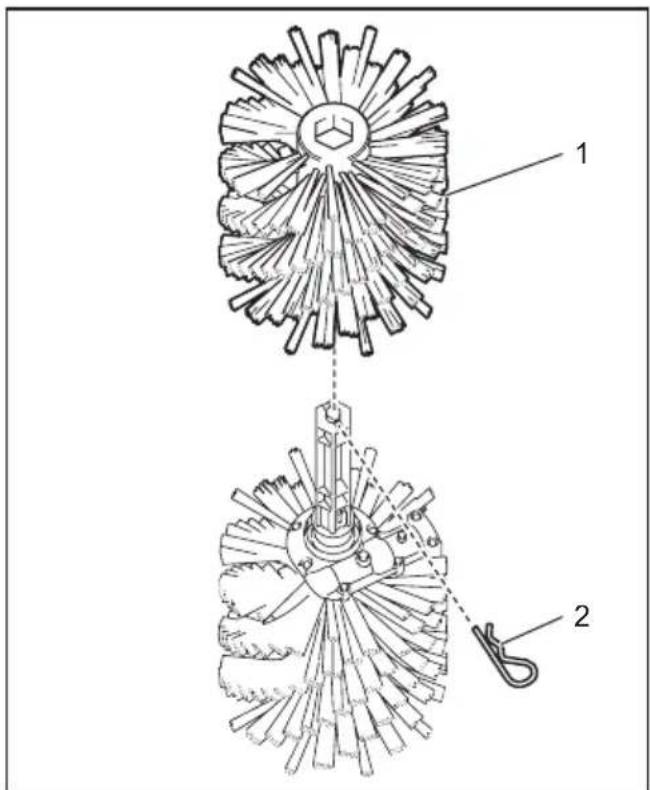

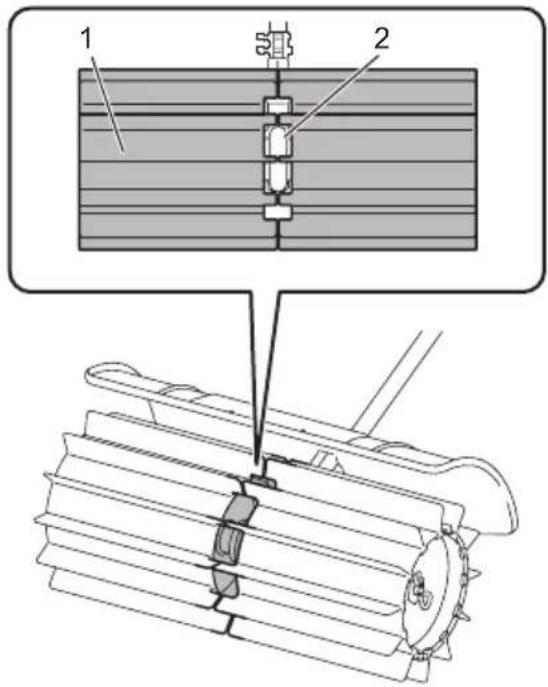

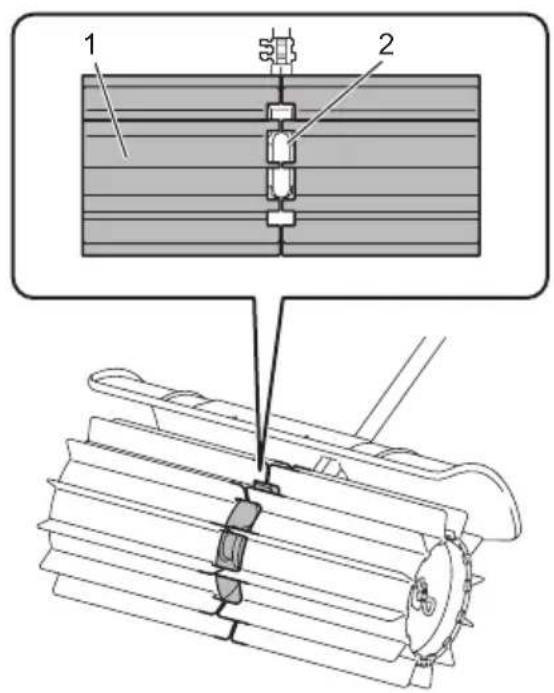

1. Verwijder de klem vanaf de borstel of veegtrommel aan de linkerkant van de borstel-eenheid of veegtrommel-eenheid, en verwijder daarna de borstel of veegtrommel.

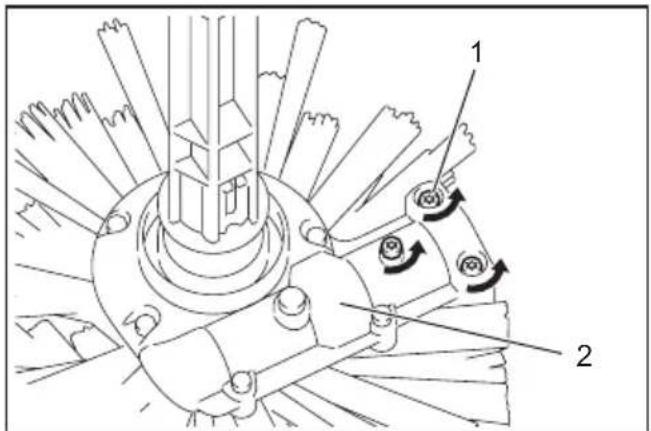

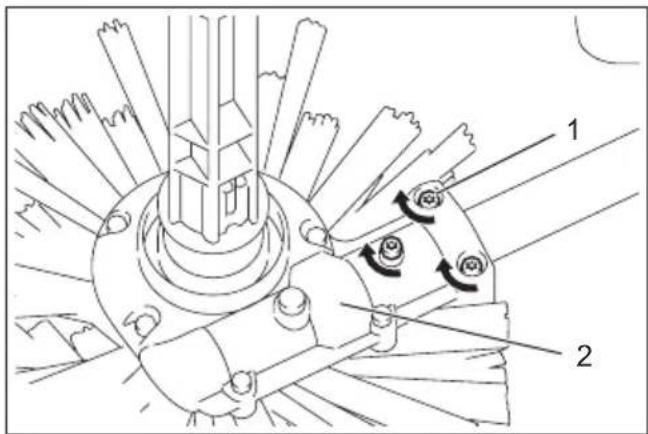

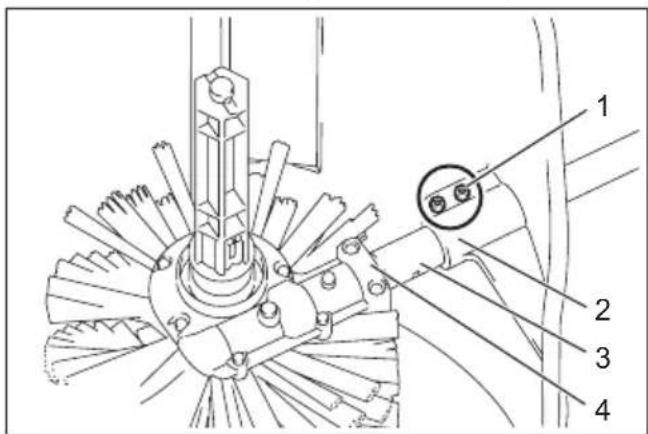

1. Draai de 3 schroeven op het tandwielhuis los.

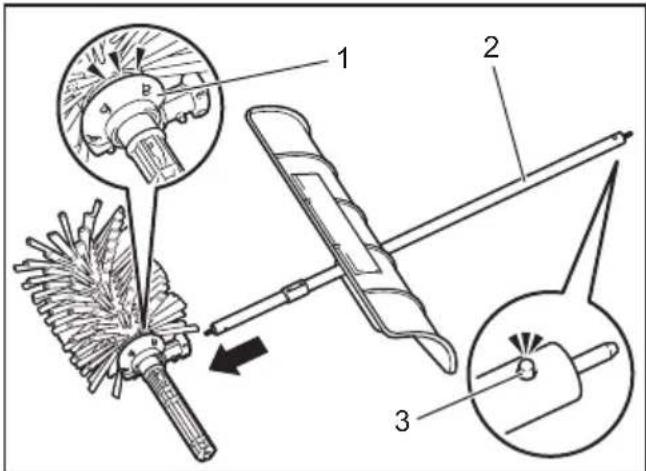

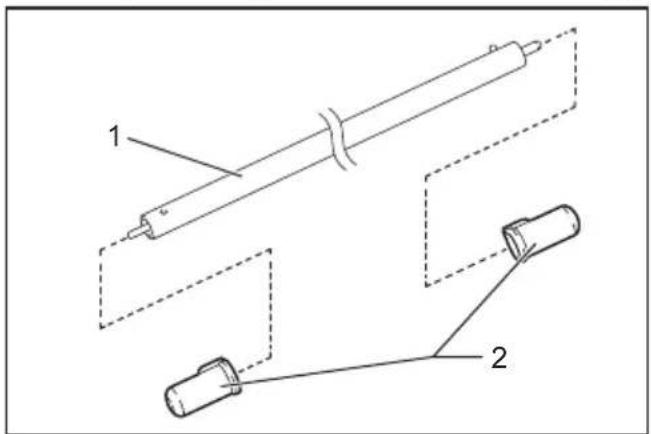

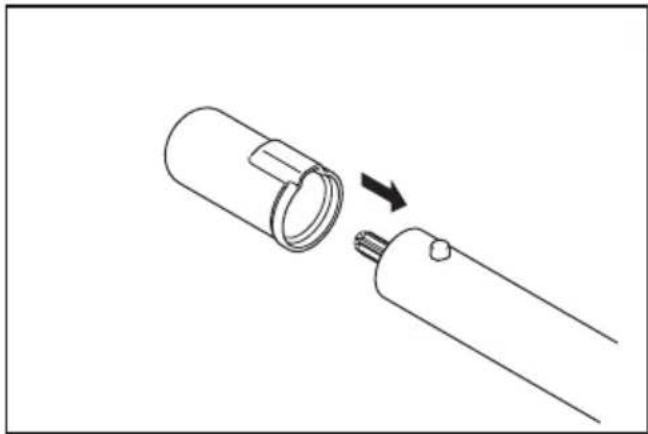

1. Verwijder de 2 doppen vanaf beide uiteinden van de pijp.

KENNISGEVING: Gooi de doppen niet weg omdat deze weer nodig zijn voor het opbergen van het hulpstuk.

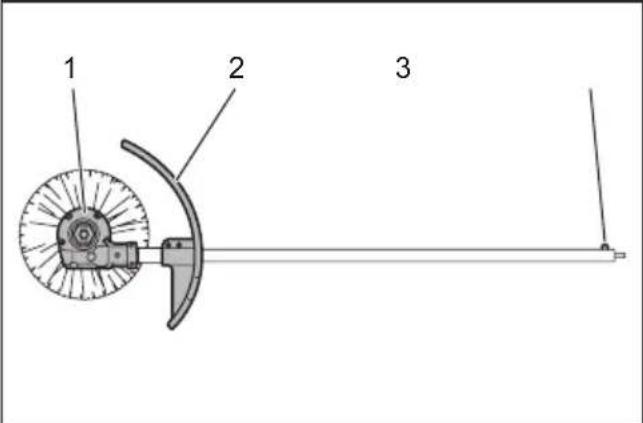

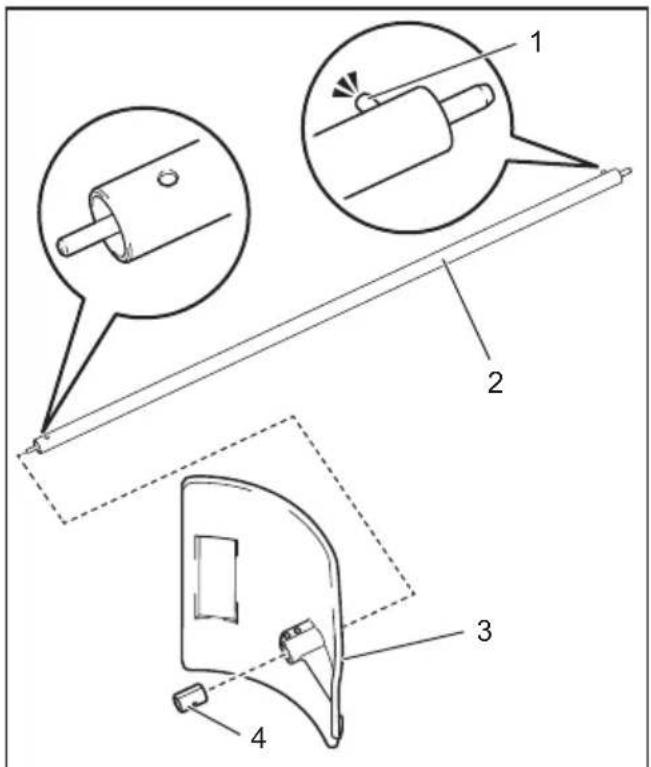

1. Bevestig de beschermkap en de bus aan de pijp.

KENNISGEVING: Steek het uiteinde van de pijp waar geen pen op zit in de beschermkap en de bus.

1. Zorg ervoor dat het tandwielhuis en de pen op de pijp omhoog wijzen en steek vervolgens de pijp in het tandwielhuis.

KENNISGEVING: Zorg ervoor dat het tandwielhuis en de pen op de pijp omhoog wijzen en de beschermkap is bevestigd in de richting aangegeven in de afbeelding.

1 2 3

▶ 1. Tandwielhuis 2. Beschermkap 3. Pen

1. Lijn het schroefgat in de pijp uit met het gat in het tandwielhuis door de pijp rond te draaien.

1. Draai de 3 schroeven op het tandwielhuis vast.

1. Draai de 2 schroeven op de beschermkap vast.

KENNISGEVING: Zorg ervoor dat er geen opening zit tussen het tandwielhuis en de bus, en ook niet tussen de bus en de beschermkap.

1. Breng de borstel of veegtrommel aan op de borstel-eenheid of veegtrommel-eenheid, en bevestig daarna de klem aan op de borstel of veegtrommel.

KENNISGEVING: Let er bij het aanbrengen van de borstels op dat het Makita-logo naar buiten wijst.

KENNISGEVING: Let er bij het aanbrengen van de veegtrommels op dat ze worden aangebracht in de richting aangegeven in de afbeelding zodat de veegtrommels en het tandwielhuis in elkaar aangrijpen.

De hulpstukpijp bevestigen

▲LET OP: Controleer na het aanbrengen altijd of de hulpstukpijp stevig is bevestigd. Door onjuist aanbrengen kan het hulpstuk van het aandrijfsysteem af vallen en persoonlijk letsel veroorzaken.

Bevestig de pijp van het hulpstuk aan het aandrijfsysteem.

1. Kantel de hendel naar het hulpstuk.

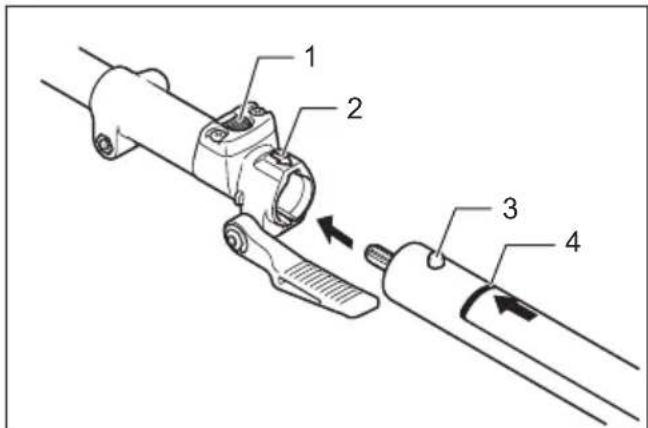

1. Lijn de pen uit met de pijlmarkering. Steek de hulpstukpijp erin tot de ontgrendelknop omhoog springt. Zorg ervoor dat de positielijn tegen de punt van de pijlmarkering ligt.

1. Ontgrendelknop 2. Pijlmarkering 3. Pen 4. Positielijn

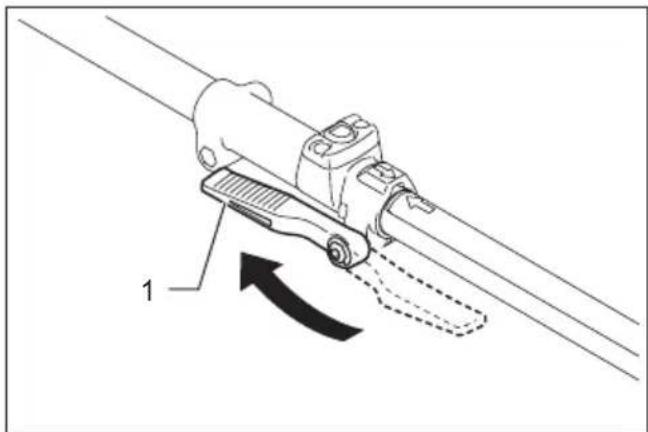

2. Kantel de hendel naar het aandrijfsysteem.

Zorg ervoor dat het bovenvlak van de hendel parallel ligt aan de pijp.

KENNISGEVING: Zet de hendel niet vast zonder dat de hulpstukpijp erin is gestoken. Als u dit doet, kan de hendel de ingang voor de aandrijfschacht te ver dichtknijpen en beschadigen.

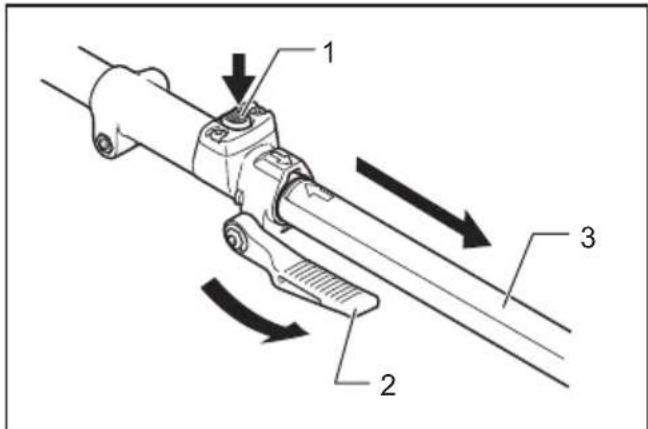

Om de pijp te verwijderen, kantelt u de hendel naar het hulpstuk en trekt u de pijp eruit terwijl u de ontgrendelknop ingedrukt houdt.

⚠ WAARSCHUWING: Volg de waarschuwingen en voorzorgsmaatregelen in het hoofdstuk "VEILIGHEIDSWAARSCHUWINGEN" op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.
⚠ WAARSCHUWING: Stel voor gebruik de positie van het bevestigingsoog en het schouderdraagstel af op comfortabel gebruik.
⚠ WAARSCHUWING: Draag een stofmasker en zorg voor een goede ventilatie in het werkgebied. Sommige materialen bevatten chemische stoffen die giftig kunnen zijn. Let op dat u geen stof inademt en zorg dat er niets op uw huid komt.
▲LET OP: Verwijder voor gebruik harde en/of lange voorwerpen, zoals stenen, blikjes en touwen, uit het werkgebied. Deze kunnen de borstels of veegtrommels beschadigen, of het draaien van de borstels of veegtrommels hinderen.

Als het te reinigen oppervlak droog is, sprenkelt u er water op om het opwerpen van stof te verminderen. Houd de aangedreven borstel/aangedreven veger onder een kleine hoek en duw de aangedreven borstel/aangedreven veger met loopsnelheid vooruit.

ALET OP: Hoe groter de hoek wordt, hoe moeilijker het is om de aangedreven borstel/aangedreven veger onder controle te houden, en hoe waarschijnlijker het is dat u naar achteren wordt geduwd door de aangedreven borstel/aangedreven veger.

ONDERHOUD

⚠ WAARSCHUWING: Alvorens het gereedschap te inspecteren of te onderhouden, zet u de motor uit en trekt u de bougiekap eraf of verwijdert u de accu. Anders kan de borstel, veegtrommel of andere onderdelen gaan ronddraaien en ernstig letsel veroorzaken.
⚠ WAARSCHUWING: Leg het gereedschap altijd op de grond wanneer u het inspecteert of onderhoudt. Als u onderdelen aanbrengt of het gereedschap afstelt terwijl het rechtop staat, kan ernstig letsel worden veroorzaakt.
⚠ WAARSCHUWING: Volg de waarschuwingen en voorzorgsmaatregelen in het hoofdstuk "VEILIGHEIDSWAARSCHUWINGEN" op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruik van Makita-vervangingsonderdelen.

Het hulpstuk reinigen

Het hulpstuk kan met water worden gewassen. Gebruik een nylonborstel of iets soortgelijks om het vuil eraf te wassen.

1. Aandrijfsysteem 2. Pijpuiteinde 3. Tandwielhuis

KENNISGEVING: Giet geen water over het aandrijfsysteem en het pijpuiteinde. Hierdoor kan een storing van het hulpstuk ontstaan.

Voor gemakkelijker reinigen kunt u de borstel of veegtrommel verwijderen vanaf de borstel-eenheid of veegtrommel-eenheid. Raadpleeg de instructies voor het vervangen van de borstels of veegtrommels in deze gebruiksaanwijzing.

Algehele inspectie

• Draai losse bouten, moeren en schroeven vast.
• Controleer op beschadigde onderdelen, borstels of veegtrommels. Vraag ons erkende servicecentrum om het zo nodig te vervangen.

De borstels, veegtrommels en beschermkap inspecteren

Controleer en reinig de borstels, veegtrommels en beschermkap dagelijks. Als deze versleten, verbogen of gebarsten zijn, vervangt u ze.

De borstels of veegtrommels vervangen

1. Verwijder de klemmen vanaf de borstels of veegtrommels, en verwijder daarna de borstels of veegtrommels.

1. Breng de borstels of veegtrommels aan op de borstel-eenheid of veegtrommel-eenheid, en bevestig daarna de klemmen.

KENNISGEVING: Let er bij het aanbrengen van de borstels op dat het Makita-logo naar buiten wijst.

KENNISGEVING: Let er bij het aanbrengen van de veegtrommels op dat ze worden aangebracht in de richting aangegeven in de afbeelding zodat de veegtrommels en het tandwielhuis in elkaar aangrijpen.

Bewegende delen smeren

KENNISGEVING: Houd u aan de frequentie en de opgegeven hoeveelheid vet. Als u dat niet doet, kunnen door onvoldoende smering de bewegende delen worden beschadigd.

Tandwielhuis:

⚠ LET OP: Breng geen vet aan terwijl het tandwielhuis heet is. Het hete tandwielhuis kan brandwonden veroorzaken.

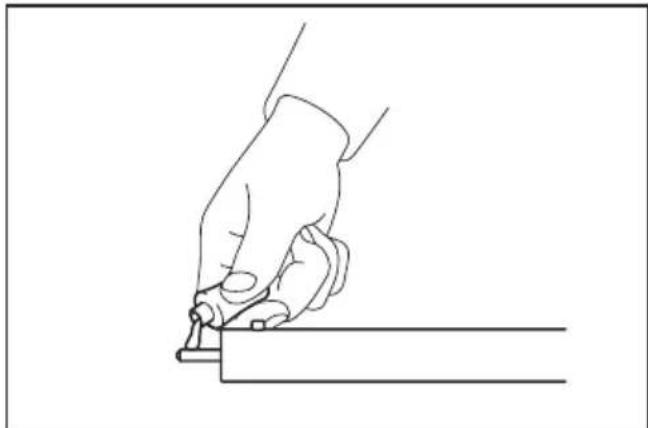

Vul ongeveer 30 ml smeervet (Makita-smeervet SG No.0) gelijkmatig bij via de smeeropening elke 25 bedrijfsuren.

Verwijder met behulp van de bijgeleverde torxsleutel de bout naast de smeerpunt-markering op het tandwielhuis. Draai de bout aan de andere kant los zodat de lucht in het tandwielhuis kan ontsnappen wanneer u smeervet bijvult.

Nadat het smeervet is bijgevuld, draait u de bouten weer vast.

Vul smeervet (Makita-smeervet SG No.0) bij elke 25 bedrijfsuren.

OPMERKING: Origineel Makita-smeervet kan worden aangeschaft bij uw plaatselijke Makita-dealer.

Opslag

⚠ WAARSCHUWING: Volg de waarschuwingen en voorzorgsmaatregelen in het hoofdstuk "VEILIGHEIDSWAARSCHUWINGEN" op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.

Als het hulpstuk los van het aandrijfsysteem wordt opgeborgen, brengt u de dop aan op het uiteinde van de schacht.

Interval voor inspectie en onderhoud

Bedrijfsuren Vóór gebruik Dagelijks (10 uur) 25 uur
Hele apparaat Visueel inspecteren op beschadigde onderdelen		(K32T)	-	-
Alle bevestigingsschroeven en -moeren	Vastdraaien	(4CZC)	-	-
Borstels, veegtrommels en beschermkap	Reinigen en visueel inspecteren op beschadigde onderdelen	-	(485Z)	-
Tandwielhuis Smeervet aanbrengen --				(S45W)
Aandrijfas Smeervet aanbrengen --				(48Y5)
Aandrijfsysteem Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.

PROBLEMEN OPLOSSEN

Alvorens om reparatie te vragen, voert u eerst uw eigen inspectie uit. Als u een probleem ondervindt dat niet wordt beschreven in deze gebruiksaanwijzing, mag u niet proberen het apparaat te demonteren. In plaats daarvan vraagt u een erkend Makita-servicecentrum, dat altijd Makita-vervangingsonderdelen gebruikt, om het apparaat te repareren.

Probleemomschrijving Waarschijnlijke oorzaak (storing) Oplossing
De (benzine- of elektro)motor start niet.	- Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.
De (benzine- of elektro)motor stopt spoedig.	- Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.
Het (benzine- of elektro)motortoerental neemt niet toe.	- Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.
De borstels of veegtrommels draaien niet rond.⇒ Zet de (benzine- of elektro)motor onmiddellijk uit.	De pijpen van het aandrijfsysteem en het hulpstuk zijn niet goed met elkaar verbonden.	Verbind de pijpen op de juiste manier met elkaar.
	Vreemde voorwerp zit verstrikt in de borstels of veegtrommels.	Verwijder het vreemde voorwerp.
	Probleem met het aandrijfsysteem Neem contact op met een erkend servicecentrum voor reparatie.
Het aandrijfsysteem trilt abnormaal.⇒ Zet de (benzine- of elektro)motor onmiddellijk uit.	De borstels of veegtrommels zijn verbo-gen of gebroken.	Vervang de borstels of veegtrommels.
	Losgeraakte bevestiging van de bor-stels of veegtrommels	Bevestig de klemmen van de borstels of veegtrom-mels stevig.
	Verkeerde bevestiging van de borstels of veegtrommels	Breng de borstels of veegtrommels correct aan.
	Probleem met het aandrijfsysteem Neem contact op met een erkend servicecentrum voor reparatie.
De borstels of veegtrommels blijven ronddraaien, zelfs als de trekker-schakelaar/hendel is losgelaten.⇒ Zet de (benzine- of elektro)motor onmiddellijk uit.	Het aandrijfsysteem werkt niet goed.	Stel het stationair toerental af in het geval het aan-drijfsysteem een motor heeft. Neem contact op met een erkend servicecentrum voor reparatie.

ESPECIFICACIONES
